FFT在功率谱密度计算中的应用
FFT和功率谱估计
FFT和功率谱估计1.用Fourier变换求取信号的功率谱---周期图法clf;Fs=1000;N=256;Nfft=256;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=10*log10(abs(fft(xn,Nfft).^2)/N);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,1),plot(f,Pxx);%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('周期图 N=256');grid on;Fs=1000;N=1024;Nfft=1024;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=10*log10(abs(fft(xn,Nfft).^2)/N);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,2),plot(f,Pxx);%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('周期图 N=256');grid on;2.用Fourier变换求取信号的功率谱---分段周期图法%思想：把信号分为重叠或不重叠的小段，对每小段信号序列进行功率谱估计，然后取平均值作为整个序列的功率谱clf;Fs=1000;N=1024;Nsec=256;%数据的长度和FFT所用的数据长度n=0:N-1;t=n/Fs;%采用的时间序列randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx1=abs(fft(xn(1:256),Nsec).^2)/Nsec; %第一段功率谱Pxx2=abs(fft(xn(257:512),Nsec).^2)/Nsec;%第二段功率谱Pxx3=abs(fft(xn(513:768),Nsec).^2)/Nsec;%第三段功率谱Pxx4=abs(fft(xn(769:1024),Nsec).^2)/Nsec;%第四段功率谱Pxx=10*log10(Pxx1+Pxx2+Pxx3+Pxx4/4);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,1),plot(f(1:Nsec/2),Pxx(1:Nsec/2));%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('平均周期图（无重叠） N=4*256');grid on;%运用信号重叠分段估计功率谱Pxx1=abs(fft(xn(1:256),Nsec).^2)/Nsec; %第一段功率谱Pxx2=abs(fft(xn(129:384),Nsec).^2)/Nsec;%第二段功率谱Pxx3=abs(fft(xn(257:512),Nsec).^2)/Nsec;%第三段功率谱Pxx4=abs(fft(xn(385:640),Nsec).^2)/Nsec;%第四段功率谱Pxx5=abs(fft(xn(513:768),Nsec).^2)/Nsec;%第四段功率谱Pxx6=abs(fft(xn(641:896),Nsec).^2)/Nsec;%第四段功率谱Pxx7=abs(fft(xn(769:1024),Nsec).^2)/Nsec;%第四段功率谱Pxx=10*log10(Pxx1+Pxx2+Pxx3+Pxx4+Pxx5+Pxx6+Pxx7/7);%Fourier振幅谱平方的平均值，并转化为dBf=(0:length(Pxx)-1)*Fs/length(Pxx);%给出频率序列subplot(2,1,2),plot(f(1:Nsec/2),Pxx(1:Nsec/2));%绘制功率谱曲线xlabel('频率/Hz');ylabel('功率谱/dB');title('平均周期图（重叠1/2） N=1024');grid on;3.用Fourier变换求取信号的功率谱---welch方法%思想：welch法采用信号重叠分段，加窗函数和FFT算法等计算一个信号序列的自功率谱（PSD）和两个信号序列的互功率谱（CSD），采用MATLAB自%带的函数psdclf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;window=hanning(256);noverlap=128;dflag='none';randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);Pxx=psd(xn,Nfft,Fs,window,noverlap,dflag);f=(0:Nfft/2)*Fs/Nfft;plot(f,10*log10(Pxx));xlabel('频率/Hz');ylabel('功率谱/dB');title('PSD--Welch方法');grid on;4.功率谱估计----多窗口法（multitaper method ,MTM法）%思想：利用多个正交窗口获得各自独立的近似功率谱估计，综合这些得到一个序列的功率谱估计；相对于普通的周期图有更大的自由度；MTM法采用一个参数：时间带%宽积NW，这个参数用以定义计算功率谱所用窗的数目为2*NW-1，NW越大，时间域分辨率越高而频率分辨率越低，使得功率谱估计的波动减小；随着NW 的增大%，每次估计中谱泄露增多，总功率谱估计的偏差增大clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);[Pxx1,f]=pmtm(xn,4,Nfft,Fs); %此处有问题subplot(2,1,1),plot(f,10*log10(Pxx1));xlabel('频率/Hz');ylabel('功率谱/dB');title('多窗口法（MTM）NW=4');grid on;[Pxx,f]=pmtm(xn,2,Nfft,Fs);subplot(2,1,2),plot(f,10*log10(Pxx));xlabel('频率/Hz');ylabel('功率谱/dB');title('多窗口法（MTM）NW=2');grid on;5.功率谱估计----最大熵法（maxmum entmpy method,MEM法）%思想：假定随机序列为平稳高斯过程利用已知的自相关序列rxx(0),rxx(1),rxx(2)...rxx(p)为基础，外推自相关序列rxx(p+1),rxx(p+2)...保证信息熵最大clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;window=hanning(256);randn('state',0);xn=sin(2*pi*50*t)+2*sin(2*pi*120*t)+randn(1,N);[Pxx1,f]=pmem(xn,14,Nfft,Fs); %此处有问题subplot(2,1,1),plot(f,10*log10(Pxx1));xlabel('频率/Hz');ylabel('功率谱/dB');title('最大熵法（MEM）Order=14');grid on;%采用Welch方法估计功率谱noverlap=128;dflag='none';subplot(2,1,2)psd(xn,Nfft,Fs,window,noverlap,dflag);xlabel('频率/Hz');ylabel('功率谱/dB');title('Welch方法估计功率谱');grid on;6.功率谱估计----多信号分类法（multiple signal classification,music法）%注：适用于白白噪声中的多正弦波频率估计%思想：将数据自相关矩阵看成是由信号自相关矩阵和噪声自相关矩阵两部分组成，求他们的矩阵特征值向量clf;Fs=1000;N=1024;Nfft=256;n=0:N-1;t=n/Fs;randn('state',0);xn=sin(2*pi*100*t)+2*sin(2*pi*200*t)+randn(1,N);pmusic(xn,[7,1.1],Nfft,Fs,32,16);xlabel('频率/KHz');ylabel('功率谱/dB'); title('Welch方法估计功率谱');grid on;。
时序数据 功率谱 fft

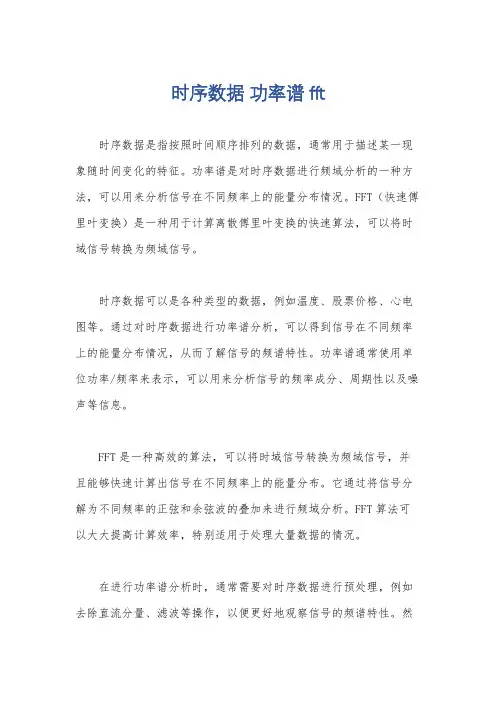

时序数据功率谱 fft时序数据是指按照时间顺序排列的数据，通常用于描述某一现象随时间变化的特征。
功率谱是对时序数据进行频域分析的一种方法，可以用来分析信号在不同频率上的能量分布情况。
FFT（快速傅里叶变换）是一种用于计算离散傅里叶变换的快速算法，可以将时域信号转换为频域信号。
时序数据可以是各种类型的数据，例如温度、股票价格、心电图等。
通过对时序数据进行功率谱分析，可以得到信号在不同频率上的能量分布情况，从而了解信号的频谱特性。
功率谱通常使用单位功率/频率来表示，可以用来分析信号的频率成分、周期性以及噪声等信息。
FFT是一种高效的算法，可以将时域信号转换为频域信号，并且能够快速计算出信号在不同频率上的能量分布。
它通过将信号分解为不同频率的正弦和余弦波的叠加来进行频域分析。
FFT算法可以大大提高计算效率，特别适用于处理大量数据的情况。
在进行功率谱分析时，通常需要对时序数据进行预处理，例如去除直流分量、滤波等操作，以便更好地观察信号的频谱特性。
然后，可以使用FFT算法将时域信号转换为频域信号，得到信号在不同频率上的能量分布情况。
功率谱图通常以频率为横轴，功率或能量为纵轴进行表示。
除了功率谱分析，时序数据还可以进行其他频域分析方法，例如小波变换、自相关函数等。
这些方法可以从不同的角度对时序数据进行分析，揭示出不同的频率特性和周期性。
总结起来，时序数据是按照时间顺序排列的数据，功率谱是对时序数据进行频域分析的一种方法，而FFT是一种快速计算离散傅里叶变换的算法。
通过功率谱分析和FFT算法，可以揭示出时序数据在不同频率上的能量分布情况，从而更好地理解信号的频谱特性。
功率谱分析及其运用简答题

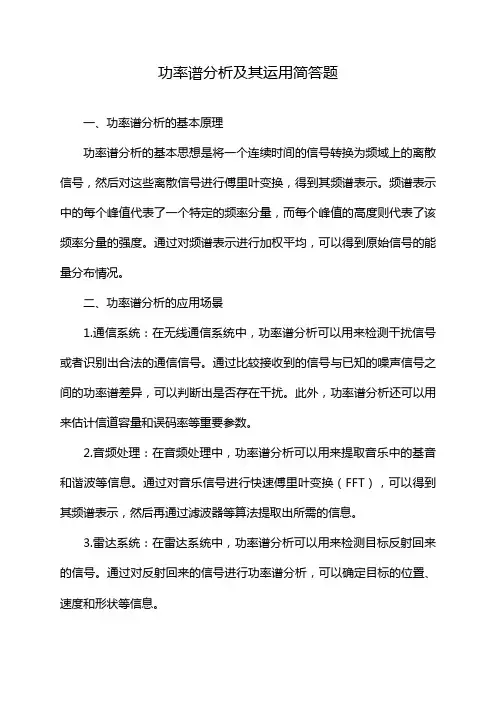

功率谱分析及其运用简答题一、功率谱分析的基本原理功率谱分析的基本思想是将一个连续时间的信号转换为频域上的离散信号，然后对这些离散信号进行傅里叶变换，得到其频谱表示。
频谱表示中的每个峰值代表了一个特定的频率分量，而每个峰值的高度则代表了该频率分量的强度。
通过对频谱表示进行加权平均，可以得到原始信号的能量分布情况。
二、功率谱分析的应用场景1.通信系统：在无线通信系统中，功率谱分析可以用来检测干扰信号或者识别出合法的通信信号。
通过比较接收到的信号与已知的噪声信号之间的功率谱差异，可以判断出是否存在干扰。
此外，功率谱分析还可以用来估计信道容量和误码率等重要参数。
2.音频处理：在音频处理中，功率谱分析可以用来提取音乐中的基音和谐波等信息。
通过对音乐信号进行快速傅里叶变换（FFT），可以得到其频谱表示，然后再通过滤波器等算法提取出所需的信息。
3.雷达系统：在雷达系统中，功率谱分析可以用来检测目标反射回来的信号。
通过对反射回来的信号进行功率谱分析，可以确定目标的位置、速度和形状等信息。
三、实际运用举例下面以一个简单的示例来说明功率谱分析的实际运用过程。
假设我们有一个包含多个正弦波成分的信号x（t），我们需要将其分解成若干个简单的正弦波成分y（i），并计算每个成分的振幅和频率。
具体步骤如下：1.对信号x（t）进行快速傅里叶变换（FFT），得到其频域表示f （k）。
2.对频域表示f（k）进行平滑处理，以减少高频噪声的影响。
常用的平滑方法包括均值滤波和中值滤波等。
3.对平滑后的频域表示f（k）进行平方运算，得到其功率谱密度ρ（f）。
4.根据需要，可以选择不同的窗函数对ρ(f)进行加窗处理，以减少频谱泄漏等问题。
常见的窗函数包括汉宁窗、汉明窗和矩形窗等。
5.最后，根据ρf）的大小和位置等信息，可以确定原始信号中包含的各个正弦波成分以及它们的振幅和频率等特征。
cpm信号功率谱密度的快速计算方法
标题：CPM信号功率谱密度的快速计算方法摘要：本文主要探讨了连续相位调制（CPM）信号功率谱密度的快速计算方法。
首先介绍了CPM信号的基本原理和特点，然后详细讨论了传统计算方法的局限性和缺点。
提出了一种基于快速傅里叶变换（FFT）的高效计算方法，并对该方法进行了数学推导和仿真验证。
对比了传统方法和提出的快速计算方法的优劣，并给出了进一步研究的展望。
关键词：CPM信号，功率谱密度，快速计算，傅里叶变换正文：一、引言连续相位调制（CPM）是一种在通信系统中广泛应用的调制方式，其可以有效地提高系统的频谱利用率和抗多径干扰能力。
在CPM系统中，信号的功率谱密度对系统性能有着重要的影响。
对CPM信号功率谱密度的快速计算方法具有重要的理论意义和实际应用价值。
二、CPM信号的基本原理和特点CPM信号是一种通过改变载波相位来传输信息的调制方式。
与传统的调频调相调制方式相比，CPM信号具有带宽效率高、抗多径干扰能力强等优点。
其调制框图如下图所示：（这里可以插入CPM信号的调制框图）三、传统计算方法的局限性和缺点传统的计算CPM信号功率谱密度的方法一般是通过信号的自相关函数来推导。
这种方法在理论上是可行的，但在实际计算中存在着以下几个方面的局限性和缺点：1. 计算复杂度高：传统方法需要进行复杂的积分计算和级数求和，计算复杂度较高；2. 计算速度慢：由于计算复杂度高，传统方法的计算速度较慢，不适用于实时性要求较高的场景；3. 数值稳定性差：由于计算中涉及积分和级数求和，容易出现数值稳定性差的情况，影响计算结果的准确性。
传统计算方法存在着计算复杂度高、计算速度慢和数值稳定性差等局限性和缺点。
四、基于FFT的高效计算方法为了克服传统计算方法的局限性和缺点，本文提出了一种基于快速傅里叶变换（FFT）的高效计算方法。
该方法的基本思想是将CPM信号的功率谱密度计算问题转化为频域上的复杂信号处理问题，利用FFT 算法对信号进行高效处理，从而实现功率谱密度的快速计算。
matlab计算功率谱密度时fft点数、窗函数的作用
matlab计算功率谱密度时fft点数、窗函数的作用
在MATLAB中，计算功率谱密度通常涉及到傅里叶变换。
FFT（快速傅里叶变换）是实现这一目的的关键工具。
以下是FFT点数和窗函数在计算功率谱密度中的作用：
1. **FFT点数**：
* FFT点数决定了频谱的分辨率。
更多的点数意味着更精细的频率分辨率，但也会增加计算复杂性。
* 在进行傅里叶变换时，你需要选择一个FFT点数。
例如，如果你选择了256个点，那么你可以分辨到256Hz的频率，这是因为一个FFT周期为256个样本点。
* 在大多数应用中，为了获得准确的频率分辨率，FFT长度应该是信号长度的2倍或更高的倍数。
2. **窗函数**：
* 窗函数在傅里叶变换之前应用于信号，有助于减少频谱泄漏。
频谱泄漏是由于信号的突然开始和结束在频域产生的高频成分导致的。
* 窗函数可以在信号上加一个窗口，该窗口在开始和结束处逐渐变为零，从而减少信号边缘的影响。
* 不同的窗函数（如汉明窗、汉宁窗、矩形窗等）有不同的特性，包括边缘斜率、主瓣宽度和旁瓣高度。
选择合适的窗函数可以减少旁瓣，从而提高频率分辨率。
使用窗函数和正确的FFT点数可以更准确地估计信号的功率谱密度，
尤其是在处理非平稳信号时。
在MATLAB中，你可以使用`fft`函数进行傅里叶变换，并使用pwelch函数（功率谱估计函数）来估计功率谱密度，其中你可以指定窗函数和FFT点数。
数字信号处理技术在信号检测中的应用
数字信号处理技术在信号检测中的应用概述数字信号处理技术在现代通信系统中扮演着至关重要的角色。
在数字信号处理中，我们将信号抽样、量化/编码、数字滤波、FFT等方法应用到信号处理中。
数字信号处理技术可以广泛应用于语音、图像处理、雷达、通信等领域，提高了信号处理的精度和速度。
在本文中，我们将探讨数字信号处理技术在信号检测中的应用。
信号检测技术及其分类信号检测是信号处理领域的一个重要分支，用于确定通过信道传输的信号是否存在。
信号检测技术可以分为基于时间域和基于频域的方法。
时间域的方法针对时间序列信号进行操作，例如信号的差分、平均等，在信号的功率谱密度不明显时适用。
频域方法则将信号转换为频域上的函数，例如将信号通过FFT算法转换为时频图，在信号的功率谱密度较明显时适用。
数字滤波数字滤波是数字信号处理中最常见的技术之一。
数字滤波可以分为时域滤波和频域滤波。
时域滤波针对时间序列信号，在时域上进行卷积运算，例如低通滤波器和高通滤波器，可以用于去除噪声、平滑信号和保留信号的一定频率分量；频域滤波器则将信号转换到频域上，通过乘上某些频率分量来去除部分信号分量，例如带通滤波器、陷波和带阻滤波器，可以用于去除干扰噪声和选择特定频率分量。
FFT快速傅里叶变换（FFT）是将时域信号转换成频域信号的一种方法。
FFT算法不仅可以用来分析频域上的信号，还可以用来压缩数据和进行频域上的滤波处理。
在信号检测中，FFT技术可以用来分析信号在频域上的特征，例如特定频率分量的能量。
通过对信号进行FFT变换，可以更准确地分析信号特征和区分噪声信号和有效信号。
数字信号处理在信号检测中的应用数字信号处理技术可以广泛应用于信号检测领域。
下面我们将探讨数字信号处理技术在雷达、语音处理和信号处理中的应用。
雷达信号处理雷达信号处理是将雷达回波信号转换为原始数据、成像和目标识别的关键技术。
利用数字信号处理技术，我们可以提高雷达回波信号的分辨率和精度。
例如，可以使用带宽滤波器来过滤杂乱的回波信号，并通过FFT算法提取目标的频域特征。
FFT在功率谱密度计算中的应用
FFT在功率谱密度计算中的应用FFT（快速傅里叶变换）在功率谱密度计算中具有广泛的应用。
功率谱密度是描述信号在不同频率成分上的能量分布的重要指标，对于信号处理、频谱分析、通信系统等领域都具有重要的意义。
下面将详细介绍FFT在功率谱密度计算中的应用。
首先，FFT可以用于信号的频谱分析。
将信号从时域转换到频域是频谱分析的基本任务之一、传统的时域分析方法，如卷积积分和相关分析等，计算复杂度较高，而FFT可以通过快速算法快速地实现从时域到频域的转换。
通过FFT，我们可以将信号变换到频域，得到信号在不同频率成分上的能量分布。
其次，FFT可以用于分析信号的周期性。
FFT可以将周期信号的频谱分布转换为多个离散频率上的复指数函数，从而可以用频率域上的峰值来确定信号的周期。
这对于分析和识别信号的周期性很有帮助，可以在实际应用中对周期信号进行定位和分类。
另外，FFT可以用于实现滤波器设计和信号去噪。
在频率域上进行滤波操作比在时域上更加直观和方便。
我们可以通过对频谱图进行调整，滤除不需要的频率分量，从而实现对信号的滤波。
相比于时域滤波方法，FFT能够更好地保持信号的频率特性并减少滤波操作对信号的时域畸变。
此外，FFT还可以用于调制解调和频谱分析。
在通信系统中，我们常常需要对信号进行调制解调，以及对不同信号进行分类和鉴别。
FFT可以将信号从时域转换到频域，对频谱进行分析，从而实现调制解调和频谱特征识别。
最后，FFT在图像处理中也有应用。
图像也可以视为二维信号，通过对图像进行FFT，可以得到图像在频域上的能量分布，从而实现图像的频谱特征提取、滤波和编码等操作。
FFT在图像处理中的应用包括图像去噪、边缘检测、图像压缩等。
总的来说，FFT在功率谱密度计算中有着广泛的应用。
通过FFT算法，可以快速地将信号从时域转换到频域，实现信号的频谱分析、滤波操作、调制解调和频谱特征提取等。
FFT在信号处理、通信系统、图像处理等领域都具有重要的作用，为相关技术的研究和应用提供了强有力的工具。
fft计算的功率谱
fft计算的功率谱
快速傅里叶变换（FFT）是一种用于计算离散傅里叶变换（DFT）和其逆变换的算法。
在信号处理中，FFT常被用于将信号从时域转换到频域，从而方便我们分析信号的频率成分。
功率谱密度（Power Spectral Density, PSD）描述的是信号或者时间序列的频率内容。
对于一个信号，其功率谱给出了信号在各个频率上的功率分布。
计算功率谱的一个常用方法就是使用FFT。
以下是使用FFT计算功率谱的基本步骤：
1. 采集信号：首先，你需要有一个时域信号。
这个信号可以是一段时间内的声音、电压等物理量的测量值。
2. 应用窗函数：为了减小频谱泄漏，通常在信号上应用一个窗函数，如汉宁窗或海明窗。
3. 执行FFT：对加窗后的信号执行快速傅里叶变换，得到频域表示。
4. 计算功率谱：对FFT的结果取模平方，然后除以信号长度N（或者乘以2除以N，这取决于你的FFT实现和是否需要归一化），得到功率谱。
如果信号是单
边带（只考虑正频率），那么还需要乘以2来保留总功率。
数学上，这个过程可以表示为：
X[k]=FFT(x[n])X[k] = FFT(x[n])X[k]=FFT(x[n])
Pxx[k]=∣X[k]∣2NPxx[k] = \frac{|X[k]|^2}{N}Pxx[k]=N∣X[k]∣2
其中，xxx[n]x[n]x[n] 是时域信号，XXX[k]X[k]X[k] 是其频域表示，Pxx[k]Pxx[k]Pxx[k] 是在频率kkk 处的功率谱密度。
注意：这只是计算功率谱的一种基本方法，实际应用中可能还需要考虑其他因素，如窗函数的选择、重叠处理、平滑等。
【精品】并且可以通过傅立叶变换求得自功率谱密度函数幻灯片
2．坐标形式 直角坐标和极坐标。
第六节 时间序列分析
一、基本概念 时间序列是指按照事件发个的前后顺序排列所得的一系 列数。 在机械故障诊断的频域分析中，FFT是应用最广泛和有效 的方法，但也存在一些固有缺陷，如频率分辨率受到采样度 的限制和加窗处理产生的能量泄漏。虽然可以通过选择合适 的窗函数减少泄漏，然而又导致谱分辨率和幅值精度降低。 在短数据记录情况下，这些问题更为突出。 时间序列分析方法完全不同于传统的FFT谱分析方法，它 不但能够用于处理传统谱分析中一些难以解决的短序列问题， 而且还为信号处理技术在新领域的应用开辟了广阔的前景， 扩大了信号处理的应用范围。 时间序列分析方法是根据所研究的系统的运行数据建立 某种数学模型，用这个模型来分析数据的变化规律，进而研 究产生这些数据的系统的状态和特性。
xy
cxy
xy
Exx yy Exx2E yy
2
三、自相关分析
1．自相关函数 对某个随机过程取得的随机数据，可以用自相关函数来 描述一个时刻与另一个时刻数据间的依赖关系。这就相当于
研究t时刻和 t 时刻的两个随机变量 x ( t ) 和 x (t )
之间的相关性。
RxExtxt
x(t)a20n 1Ancos(ntn) n1,2,3
A n 形成离散幅值谱， n 形成离散相位谱。
matlab 功率谱密度计算
matlab 功率谱密度计算
Matlab是一种功能强大的计算机软件，能够完成许多数学和工程计算任务。
其中一个常见的应用是计算功率谱密度。
功率谱密度是一个信号在频域上的能量分布，通常用于频域分析和信号处理。
在 Matlab 中，可以使用 fft 函数将一个信号从时域转换到频域。
转换后，可以使用 abs 函数计算信号频谱的幅度，然后将其平方以计算信号的功率谱密度。
最后，可以使用 plot 函数将功率谱密度显示为频率的函数。
以下是一个简单的 Matlab 代码示例，用于计算并显示信号的功率谱密度：
% 导入信号数据
data = importdata('signal.dat');
% 计算信号的频域表示
freq_domain = fft(data);
% 计算信号的功率谱密度
psd = abs(freq_domain).^2;
% 显示功率谱密度图
plot(psd);
xlabel('Frequency');
ylabel('Power Spectral Density');
这是一个基本的示例，可以根据需要进行修改和扩展。
Matlab 提供了许多功能，可用于处理和分析各种类型的信号数据。
matlab中计算功率谱的4种方法
在MATLAB中，计算功率谱是信号处理和频谱分析中的重要任务。
功率谱可以帮助我们了解信号中不同频率成分的能量分布情况，对于理解信号特性和进行频谱分析都是至关重要的。
在MATLAB中，有多种方法可以用来计算功率谱，在本文中，我将介绍并比较其中的四种常用方法。
第一种方法是使用MATLAB中的`periodogram`函数。
`periodogram`函数可以直接计算信号的功率谱密度（PSD），它采用傅里叶变换的方法，将信号从时域转换到频域，并计算功率谱密度。
这种方法简单直接，适用于对功率谱快速估计的情况。
在使用`periodogram`函数时，我们可以指定窗函数和重叠比例等参数，来对功率谱的估计进行优化。
第二种方法是使用`pwelch`函数。
`pwelch`函数也可以用来计算信号的功率谱密度，它采用Welch方法，通过对信号进行分段，然后对每个段进行傅里叶变换，并对结果进行平均来估计功率谱密度。
Welch 方法可以减小估计的方差，得到更平滑和可靠的功率谱估计结果。
在使用`pwelch`函数时，同样可以指定窗函数和重叠比例等参数来优化估计结果。
第三种方法是使用`fft`函数和自行计算功率谱。
通过对信号进行傅里叶变换得到频谱，然后对频谱的幅度进行平方运算，即可得到功率谱。
这种方法的好处是灵活性高，可以根据具体需求对傅里叶变换和求平方的结果进行后续处理，比如进行平滑或滤波操作。
但是需要注意的是，自行计算功率谱需要对信号处理和频谱分析有较深的理解。
第四种方法是使用`cpsd`函数。
`cpsd`函数可以用来计算信号之间的交叉功率谱密度，适用于多信号系统中不同信号之间的频谱分析。
交叉功率谱密度可以帮助我们理解不同信号之间频率成分的相关性和影响程度，对于系统建模和故障诊断都是非常有帮助的。
MATLAB提供了多种方法来计算功率谱，每种方法都有其适用的场景和优势。
在具体应用中，我们可以根据信号特性和分析需求来选择合适的方法。
功率谱分析和频域滤波技术
功率谱分析和频域滤波技术在功率谱分析中，首先需要将时域信号进行离散化处理，通常使用傅里叶变换（Fourier Transform，FT）或者快速傅里叶变换（FastFourier Transform，FFT）来得到信号的频谱。
频谱表示信号在不同频率下的能量分布情况，通常以功率谱密度（Power Spectral Density，PSD）表示。
功率谱分析可以用于分析各种信号，例如音乐、语音、图像等。
对于音乐和语音信号，可以通过功率谱分析得到它们的音调、音量和谐波分布等特征。
对于图像信号，功率谱分析可以用于检测图像中的噪声、边缘和纹理等特征。
频域滤波技术利用功率谱信息对信号进行滤波处理，主要包括低通滤波、高通滤波、带通滤波和带阻滤波等。
在频域滤波中，通常将信号的频谱与一个滤波器的频谱相乘，以实现相应频率成分的增强或抑制。
通过调整滤波器的频率响应和幅度响应，可以实现不同滤波效果。
以音频去噪为例，可以通过功率谱分析和频域滤波技术去除音频信号中的噪声。
首先将音频信号进行离散化，然后通过FFT得到其功率谱密度。
根据噪声在频率上的特性，可以设计一个适当的频域滤波器来抑制噪声的频率成分。
最后，将滤波后的功率谱进行逆傅里叶变换，得到滤波后的音频信号。
在图像处理中，频域滤波技术可以应用于图像增强和去噪。
通过功率谱分析和频域滤波，可以提取图像中的高频特征，如边缘和纹理，以实现图像增强。
同时，通过频域滤波可以对图像中的噪声进行抑制，例如通过低通滤波器去除图像中的高频噪声。
总之，功率谱分析和频域滤波技术是信号处理中常用的方法。
通过功率谱分析可以将信号从时域转换到频域，以便更好地理解信号的特性。
频域滤波技术则可以利用功率谱信息对信号进行滤波处理，以实现信号的去噪、增强或频率选择。
这些方法在音频、语音和图像处理等领域都有广泛应用，并且不断有新的研究和改进方法出现，为信号处理提供了更多的工具和技术。
matlab功率密度谱
matlab功率密度谱功率密度谱是信号处理领域中用于描述信号频谱分布的重要工具，它对信号的频率特性进行了详细的分析。
本文将深入讨论在Matlab中进行功率密度谱分析的方法，以及功率密度谱在信号处理、通信等领域的应用。
一、引言功率密度谱是一种描述信号在频域上分布的工具，对于了解信号的频率特性、噪声成分以及信号中的重要信息具有重要意义。
Matlab作为一个强大的数学计算和信号处理工具，提供了丰富的函数和工具箱，方便进行功率密度谱的分析和应用。
二、Matlab中功率密度谱的计算方法在Matlab中，计算功率密度谱通常使用快速傅里叶变换（FFT）等相关函数。
以下是常见的计算步骤：信号获取：通过Matlab获取待分析的信号数据，可以是时间域上的原始信号。
信号预处理：对信号进行预处理，包括去除噪声、滤波等操作，以保证信号质量。
FFT计算：利用Matlab中的FFT函数对预处理后的信号进行傅里叶变换，得到频域上的复数表示。
功率谱计算：将FFT结果的幅度平方即可得到功率谱，通过归一化可得功率密度谱。
频率轴设置：利用Matlab函数设置频率轴，使功率密度谱更直观地展示信号频率分布。
三、功率密度谱的应用信号分析与识别：功率密度谱可用于分析信号的频率成分，通过识别频谱中的峰值或特征频率，实现对信号的分类与识别。
通信系统设计：在通信系统中，功率密度谱可用于分析信道特性，优化信号调制方案，提高系统的通信质量。
噪声分析：通过功率密度谱分析，可以了解信号中的噪声成分，有助于噪声的去除或抑制。
振动分析：在机械振动分析中，功率密度谱可以用于分析振动信号的频谱分布，判断机械系统的运行状态。
生物医学信号处理：在生物医学领域，功率密度谱可用于分析脑电图（EEG）等生物信号，研究神经活动的频率特征。
四、未来发展趋势深度学习在功率密度谱分析中的应用：利用深度学习算法，对功率密度谱进行更复杂、准确的分析，提高信号处理的自动化水平。
实时功率密度谱分析：针对实时应用场景，发展更高效的算法和实时处理工具，使功率密度谱的分析能够在实时系统中得到广泛应用。
功率谱密度介绍(二)
功率谱密度（PSD）介绍（二）作者：周涛审校：冒小萍适用版本：NX/Simcenter Nastran 任何版本数据呈现的方式掩盖了数据曲线之间的差异。
默认情况下，大多数FFT工具使用连接数据点的线来显示数据。
但是我们也可以用另外一种方式来表达。
同样的数据可以被看作是柱状的轮廓线（图5）。
柱状轮廓线可以单看到独立的谱线。
图5通过上图我们可以看到，使用柱状轮廓线，三种测量的差异更明显：在蓝色曲线中，以8Hz的频率分辨率测量，每个谱线的水平更高，但在频率范围内的数据点更少。
在红色曲线中，数据点更多，但每个点/线的振幅更低。
绿色的曲线处在两者中间位置。
通过下面这个形象的比喻可以帮助我们更好的理解频率分辨率和自功率谱振幅之间的关系：一个派对上提供饮料的总量是一定的，根据人员的数量来分配饮料（图6），不管怎么分，饮料的总量（即信号的RMS）保持不变。
图6而功率谱密度函数（PSD）现在将用于消除和减少三个自功率谱之间的明显差异性。
记住，自功率谱和功率谱密度都是正确的，只是通过更换函数的方式改变了数据的表示形式。
功率谱密度（PSD）尽管信号总量是相同的，但我们通常也希望在自功率谱中显示的振幅是接近的。
功率谱密度（PSD）通过频率分辨率对振幅进行归一化处理，使振幅具有类似的外观（图7）。
“频率分辨率归一化”是指将每条谱线的振幅除以频率分辨率。
所以，功率谱密度的单位应是g2/Hz，是在每个频率上的能量表示。
•在频率分辨率为1Hz的情况下，振幅将保持不变；•对于4Hz的频率分辨率，振幅在每个频率上除以4；对于8Hz分辨率，振幅在每个频率上除以8。
图7按照惯例，功率谱密度中数据的振幅是平方的。
例如，如果一个人正在模拟一个5 g振幅（rms）的正弦波，振幅显示在PSD中将是25 g2/Hz。
由于PSD对随机数据给出了相似的振幅，所以在随机振动仿真和测试中经常使用它作为控制函数。
（未完待续）。
功率谱密度计算公式的推导过程
一、引言功率谱密度是信号处理领域一个重要的概念，它描述了一个信号在频域内的能量分布情况，是信号谱分析的重要工具。
功率谱密度计算公式的推导过程，是深入理解信号处理原理和方法的关键。
二、基本概念1. 信号的功率谱密度是在频域内描述信号功率分布的指标，通常用符号S(f)表示，其中f为频率。
2. 信号的功率谱密度可以用来描述信号的频谱特性，包括信号的频率成分和能量分布情况。
3. 对于一个信号x(t)，其功率谱密度S(f)的计算公式可以采用傅里叶变换来推导。
三、傅里叶变换1. 对于一个信号x(t)，其傅里叶变换可以表示为X(f) = ∫x(t)e^(-j2πft)dt，其中X(f)为信号在频域内的表示。
2. 傅里叶变换将信号从时域转换到频域，描述了信号在频率上的分布情况。
四、功率谱密度的推导1. 为了推导信号x(t)的功率谱密度S(f)，首先可以计算信号x(t)的自相关函数R(τ)。
2. 自相关函数R(τ)可以描述信号在不同时刻下的相关性，即信号在延迟τ下的相似程度。
3. 根据傅里叶变换的性质，信号x(t)的功率谱密度S(f)可以表示为S(f) = ∫R(τ)e^(-j2πfτ)dτ。
4. 通过对自相关函数R(τ)进行傅里叶变换，可以得到信号x(t)的功率谱密度S(f)的表达式。
五、应用举例1. 通过功率谱密度的计算公式，可以对信号进行频谱分析，了解信号在频域内的特性。
2. 功率谱密度的计算可以应用于多种信号处理场景，包括通信系统、雷达系统、生物医学信号处理等领域。
3. 信号的功率谱密度分析可以帮助工程师和研究人员更深入地理解信号的频率特性，为系统设计和优化提供重要参考。
六、结论功率谱密度计算公式的推导过程是信号处理领域中的重要内容，它涉及信号的频谱分析方法和原理，具有重要的理论和应用价值。
深刻理解功率谱密度的计算公式及推导过程，对于工程师和研究人员具有重要的意义，可以帮助他们更好地理解信号处理的基本原理，并应用于实际工程和研究项目中。
FFT在功率谱密度计算中的应用
FFT 在功率谱密度计算中的应用一、FFT 算法理论依据和编程思想FFT 算法的基本思想：考察DFT 与IDFT 的运算发现，利用以下两个特性可减少运算量： Ⅰ)系数是一个周期函数，它的周期性和对称性可利用来改进运算，提高计算效率。
如:因此利用这些周期性和对称性，DFT 运算中有些项可合并；Ⅱ）利用W N nk的周期性和对称性，把长度为N 点的大点数的DFT 运算分解为若干个小点数的DFT 。
因为DFT 的计算量正比于N 2，N 小计算量也就小。
FFT 算法正是基于这样的基本思想发展起来的。
它有多种形式，下面是按时间抽取的FFT （N 点DFT 运算的分解） 先从一个特殊情况开始，假定N 是2的整数次方，N=2M，M ：正整数1.将N 点的DFT 分解为两个N/2点的DFT ：首先将序列x （n ）分解为两组，一组为偶数项，一组为奇数项r=0,1，…，N/2-1将DFT 运算也相应分为两组：其中X 1（k ）和X 2（k ）分别是x 1（r ）和x 2（r ）的N/2点DFT 。
可见，一个N 点的DFT 可以分解为两个N/2点的DFT ，这两个N/2点的DFT 再按照上面（1）式合成为一个N 点DFT ，注意到，X 1（k ），X 2（k ）有N/2个点，即k=0，1，…，N/2-1，由（1）式得到X（k）只有N/2点，而实际上X（k）有N个点，即k=0，1，…，N-1，要用X1（k），X2（k）表示全部X（K）值，还必须应用系数w的周期性和对称性。
2.X(k)的(N/2)～N-1点表示：由X(k)= X1（k）+w kNX2（k）, k=0,1,2,…,N/2-1得：，（2a）因为,且同样。
考虑到WNk对称性：。
故（2b）（2a）式表示了X（k）前半部分k=0～N/2-1时的组成方式，（2b）式则表示了后半部分k=N/2～N-1时的组成方式。
这两式所表示的运算过程可用一个称作蝶形的信号流图来表示。
matlab求功率谱密度函数
matlab求功率谱密度函数功率谱密度函数是一种用来描述信号频域特性的数学工具，通常用于分析信号的能量分布和频谱特征。
在MATLAB中，有多种方法可以计算功率谱密度函数，包括自定义方法和使用内置函数。
自定义方法1.直接计算信号的幅度谱，然后平方得到功率谱密度函数。
首先，使用FFT函数将时域信号转换为频域信号。
然后，计算频域信号的幅度谱，即信号的模。
最后，将幅度谱平方，得到功率谱密度函数。
```matlabFs=1000;%采样频率T=1/Fs;%采样周期L=1000;%信号长度t=(0:L-1)*T;%时间向量x = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t); % 信号Y = fft(x); % 频域信号P = abs(Y/L).^2; % 幅度谱平方f=Fs*(0:(L/2))/L;%频率向量plot(f,P(1:L/2+1))title('单边频谱')xlabel('频率 (Hz)')ylabel('功率谱密度')```2. 使用pwelch函数计算信号的功率谱密度函数。
pwelch函数是MATLAB中内置的一种功率谱密度估计方法，基于Welch方法。
它可以计算信号的分段平均功率谱密度函数，提供更准确的结果。
```matlabFs=1000;%采样频率T=1/Fs;%采样周期L=1000;%信号长度t=(0:L-1)*T;%时间向量x = 0.7*sin(2*pi*50*t) + sin(2*pi*120*t); % 信号plot(f,P)title('功率谱密度函数')xlabel('频率 (Hz)')ylabel('功率谱密度')```内置函数除了使用自定义方法外，MATLAB还提供了一些内置函数来计算功率谱密度函数。
1. periodogram函数：基于周期图法计算信号的功率谱密度函数。
welch功率谱估计原理
welch功率谱估计原理Welch功率谱估计是一种广泛应用于信号处理领域的非参数化方法，用于估计信号的功率谱密度。
它是由John Welch于1967年提出的，因此得名。
Welch法的主要思想是将长信号分成多个短段，对每个短段进行傅里叶变换（FFT），然后对所有短段的频谱进行平均，得到整个信号的功率谱密度。
这种方法具有较好的计算效率和估计精度，因此在实际应用中得到了广泛的关注。
Welch功率谱估计的原理可以分为以下几个步骤：1. 将长信号分成多个短段。
为了减小窗函数引入的频谱泄漏，通常采用重叠分段的方法，即相邻两段之间有部分重叠。
这样，每一段的信号都可以看作是一个独立的子信号。
2. 对每个短段进行傅里叶变换（FFT）。
由于FFT算法具有较高的计算效率，因此可以快速地得到每个短段的频谱。
3. 对每个短段的频谱进行平均。
将所有短段的频谱相加，然后除以短段的数量，得到整个信号的平均频谱。
这样可以减小随机误差的影响，提高估计精度。
4. 对平均频谱进行平滑处理。
由于Welch法是通过对多个短段的频谱进行平均来估计整个信号的频谱，因此可能会产生一些波动。
为了得到更稳定的结果，可以对平均频谱进行平滑处理，例如使用汉宁窗或汉明窗等窗函数。
5. 计算功率谱密度。
根据平滑后的频谱，可以计算出信号在不同频率上的功率谱密度。
这可以通过计算每个频率点上的平方幅度来实现。
Welch功率谱估计是一种基于分段傅里叶变换的非参数化方法，通过将长信号分成多个短段，对每个短段进行FFT，然后对所有短段的频谱进行平均，得到整个信号的功率谱密度。
这种方法具有较好的计算效率和估计精度，因此在实际应用中得到了广泛的关注。
经典功率谱估计与现代功率谱估计的对比
结论
经典功率谱估计方法在信号处理领域具有广泛的应用价值。本次演示详细介 绍了经典功率谱估计的基本原理、误差分析和仿真实现方法。通过仿真实验，我 们验证了这些方法的性能表现，并得出了在不同条件下的优劣比较。尽管经典功 率谱估计方法存在一定的局限性，但它们在很多情况下仍具有很好的适用性。
未来研究方向可以包括研究更为精确和高效的功率谱估计方法，以适应不断 变化的应用需求和提高信号处理的精度。加强经典功率谱估计在实际问题中的应 用研究，将有助于推动其在各领域的广泛应用和发展。
现代功率谱估计方法则更加注重信号的特性和模型化，能够更好地处理非平 稳信号和复杂场景。其中，基于信号模型的功率谱估计方法可以针对特定场景选 择合适的模型，提高估计精度；而基于深度学习的功率谱估计方法则可以通过训 练神经网络自动提取和学习信号特征，具有很强的适应性。
然而，现代功率谱估计方法也存在着实现难度较大、需要大量数据来训练模 型等问题。同时，这些方法的效果还受到模型复杂度、网络参数等因素的影响。
感谢观看
总之，通过本次演示的讨论和实验，我们深入理解了经典功率谱估计的基本 原理和实现方法，并成功地使用MATLAB实现了功率谱估计。尽管存在一些不足之 处，但经典功率谱估计在许多场景下仍然是一种简单有效的工具。在未来的研究 中，我们可以考虑探索更高级的算法和优化实现细节，以提高功率谱估计的性能 和准确性。
仿真实现
为了验证经典功率谱估计方法的有效性和精度，我们可以利用仿真工具进行 实验。具体步骤包括：
1、生成信号：根据实际需求，我们可以生成不同类型的信号，如周期信号、 随机信号和实际应用中的信号等。
2、加入噪声：在实际应用中，信号往往会受到噪声的干扰，因此，我们需 要在仿真实验中加入噪声，以模拟真实情况。
fft功率频谱
FFT功率频谱一、引言傅里叶变换（FFT）是一种在信号处理、图像处理、通信系统等领域广泛应用的重要工具。
其中，FFT功率频谱是描述信号在频率域上的能量分布情况，对于音频分析、图像处理、通信系统等领域具有重要的应用价值。
本文将就FFT功率频谱的基本原理、应用场景、性能评估以及性能提升策略等方面进行详细阐述。
二、FFT功率频谱基本原理1.FFT基本原理傅里叶变换（FFT）是一种将时域信号转换为频域信号的算法。
其基本思想是将一个信号分解为一系列正弦和余弦函数的线性组合，通过计算这些函数的系数，可以得到信号在频域上的表示。
FFT算法具有高效性、并行性等优点，因此在信号处理领域得到了广泛应用。
2.功率谱密度基本原理功率谱密度是描述信号在频率域上的能量分布情况。
对于一个时域信号，其功率谱密度可以通过FFT算法计算得到。
在计算功率谱密度时，需要对FFT 变换的结果进行归一化处理，即将每个频率分量的幅度除以总幅度，得到该频率分量的相对幅度。
3.FFT功率频谱计算过程FFT功率频谱的计算过程包括以下步骤：（1）对时域信号进行FFT变换；（2）对FFT变换的结果进行归一化处理；（3）计算每个频率分量的功率谱密度；（4）绘制功率谱密度曲线。
三、FFT功率频谱应用场景1.音频分析在音频分析中，FFT功率频谱可以用于分析音频信号的频率成分、能量分布等特征。
通过对音频信号的FFT功率频谱进行分析，可以提取出音频信号中的音调、节奏等信息，为音频处理、音乐分析等领域提供有力支持。
2.图像处理在图像处理中，FFT功率频谱可以用于分析图像的频率成分、纹理特征等。
通过对图像的FFT功率频谱进行分析，可以提取出图像中的边缘、纹理等特征信息，为图像增强、目标检测等领域提供有效手段。
3.通信系统在通信系统中，FFT功率频谱可以用于分析信号的频率分布、调制方式等特征。
通过对通信信号的FFT功率频谱进行分析，可以提取出信号中的调制信息、信道状态等参数，为通信系统的设计和优化提供重要依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FFT在功率谱密度计算中的应用一、FFT算法理论依据和编程思想FFT算法的基本思想：考察DFT与IDFT的运算发现，利用以下两个特性可减少运算量：Ⅰ)系数是一个周期函数，它的周期性和对称性可利用来改进运算，提高计算效率。
如:因此利用这些周期性和对称性，DFT运算中有些项可合并；Ⅱ）利用W N nk的周期性和对称性，把长度为N点的大点数的DFT运算分解为若干个小点数的DFT。
因为DFT的计算量正比于N2，N小计算量也就小。
FFT算是基于这样的基本思想发展起来的。
它有多种形式，下面是按时间抽取的FFT（N点DFT运算的分解）先从一个特殊情况开始，假定N是2的整数次方，N=2M，M：正整数1.将N点的DFT分解为两个N/2点的DFT：首先将序列x（n）分解为两组，一组为偶数项，一组为奇数项r=0,1，…，N/2-1将DFT运算也相应分为两组：其中X1（k）和X2（k）分别是x1（r）和x2（r）的N/2点DFT。
可见，一个N点的DFT可以分解为两个N/2点的DFT，这两个N/2点的DFT再按照上面（1）式合成为一个N点DFT，注意到，X1（k），X2（k）有N/2个点，即k=0，1，…，N/2-1，由（1）式得到X（k）只有N/2点，而实际上X（k）有N个点，即k=0，1，…，N-1，要用X1（k），X2（k）表示全部X（K）值，还必须应用系数w的周期性和对称性。
2.X(k)的(N/2)～N-1点表示：由X(k)= X1（k）+w k N X2（k）, k=0,1,2,…,N/2-1（2a）得：，因为,且同样。
考虑到W N k对称性：。
故（2b）（2a）式表示了X（k）前半部分k=0～N/2-1时的组成方式，（2b）式则表示了后半部分k=N/2～N-1时的组成方式。
这两式所表示的运算过程可用一个称作蝶形的信号流图来表示。
3.蝶形信号流图：如图1（a）所示，图中左面两支为输入，中间以一个小圆圈表示加、减运算，右上支为相加输出，右下支为相减输出，如果在某一支路上信号需要进行乘法运算，则在该支路上标以箭头，并将相乘的系数标在简头边，这样（2a），（2b）所表示的运算，可用图1（b）所表示的“蝶形结”来表示。
采用这种表示法，可将以上以讨论的分解过程用计算流图来表示。
图2.6所示为N=23=8的例子。
通过这样分解以后，每一个N/2点DFT只需要图2.6 N点DFT分解为2个N/2点DFT（N=8）(N/2)2= N2/4次复数乘法运算，两个N/2点的DFT需要2(N/2)2= N2/2 次复乘，再加上将两个N/2点DFT合成为N点DFT时，在蝶形结前的N/2次复乘，共需要(N/2)2+N/2≈ N2/2次复乘，由此可见，经过这样的分解处理，运算量差不多节省了一倍。
4.将N/2点的DFT分解为两个N/4点的DFT：既然这样分解是有效的，由于N=2M，N/2仍然是偶数，因此可对两个N/2点的DFT 再分别作进一步分解，例如对x1（r）和x2（r）可以再按其偶数部分及奇数部分分解为两个N/4点的DFT，既然这样分解是有效的，由于N=2M，N/2仍然是偶数，因此可对两个N/2点的DFT再分别作进一步分解，例如对x1（r）和x 2（r）可以再按其偶数部分及奇数部分分解为两个N/4点的DFT，l=0,1,…，N/4-1而同样X2(k)也可这样分解，并且将系数统一为，这样一个8点DFT就可分解为四个2点的DFT，如图2.7所示。
图2.7 N点DFT分解为4个N/4点的DFT(N=8)5.2个点DFT的表示：最后剩下的是2点DFT，它可以用一个蝶形结表示，例如，x（0），x（4）所组成的2点DFT就可表示式：这样，一个8点的完整的按时间抽取运算的流图如图2.8所示。
由于这样的方法每一步分解都是按输入时间序列是属于偶数还是奇数来抽取的，所以称为“按时间抽取法”或“时间抽取法”。
6.时间抽取法FFT运算特点：（1）蝶形运算对任何一2的整数幂N=2M，总是可以通过M次分解最后完全成为2点的DFT运算。
这样的M次分解，就构成从x(n)到X(k)的M级运算过程。
从上面的流图可看到，每一级运算都由N/2个蝶形运算构成。
因此每一级运算都需要(N/2次复乘和N次复加(每个结作加、减各一次)，这样，经过时间抽取后M级运算总共需要的运算：复乘复加N·M=Nlog2N实际运算量与这个数字稍有出入，因为W 这几个系数实际上都不用乘法运算，因此在上面N=8的例子中，实际上只有两个系数W N1及W N3是需要乘法运算的。
用时间抽取法所需的计算量，不论是复乘还是复加都与Nlog2N成正比，而直接运算时则与N2成正比。
例N=2048，N2=4194304，(N/2)log2N=11264，N2/[(N/2)log2N]=392.4倍。
FFT显然要比直接法快得多。
(2）原位计算当数据输入到存储器中以后，每一级运算的结果仍然储存在同一组存储器中，直到最后输出，中间无需其它存储器，这叫原位计算。
例如，N=8的FFT运算，输入x(0)，x(4)，x(2)，x(6)…，x(7)可分别存入A(1)，A(2)，…，A(8)这9个存储单元中，在第一级运算中，首先是存储单元A(1)，A(2)中x(0)，x(4)进入蝶形运算，x(0)，x(4)输入运算器后，其数值不再需要保存，因此蝶形运算的结果可仍然送回存储单元A(1)，A(2)中保存，然后A(3)，A(4)中x(2)，x(6)再进入蝶形运算，其结果再送回A(3)，A(4)，一直到算完A(7)，A(8)，则完成了第一级运算过程。
第二级运算仍可采用这种原位的方式，但是进入蝶形结的组合关系不同，首先进入蝶形结的是A(1)、A(3)存储单元中的数据，运算结果仍可送回A(1)、A(3)保存，然后进入蝶形结的是A(2)、A(4)…，依此类推，每一级运算均可在原位进行，这种原位运算结构可节省存储单元，降低设备成本，还可节省找地址的时间。
（3）序数重排对按时间抽取FFT的原位运算结构，当运算完毕时，这种结构存储单元A(1)、A(2)，…，A(8)中正好顺序存放着X(0)，X(1)，X(2)，…，X(7)，因此可直接按顺序输出，但这种原位运算的输入x(n)却不能按这种自然顺序存入存储单元中，而是按X(0)，X(4)，X(2)，X(6)，…，X(7)的顺序存入存储单元，这种顺序看起来相当杂乱，然而它也是有规律的。
当用二进制表示这个顺序时，它正好是“码位倒置”的顺序。
例如，原来的自然顺序应是x(1)的地方，现在放着x(4)，用二进制码表示这一规律时，则是在x(0 0 1)处放着x(1 0 0)，x(0 1 1)处放着x(1 1 0)。
即将自然顺序的二进制码位倒置过来，第一位码变成最末位码，这样倒置以后的顺序正是输入所需要的顺序。
下表列出N=8时按码位倒置规律所得的顺序，其结果与按时间抽取FFT流图中的输入顺序是一致的。
表一码位倒置顺序在实际运算中，一般直接将输入数据x（n）按码位倒置的顺序排好输入很不方便，总是先按自然顺序输入存储单元，然后再通过变址运算将自然顺序的存储转换成码位倒置顺序的存储，然后进行FFT 的原位计算。
目前有许多通用DSP 芯片支持这种码位倒置的寻址功能。
（4）蝶形类型随迭代次数成倍增加观察8点FFT 的三次迭代运算第一级迭代，只有一种类型的蝶形运算系数W 08第二级迭代，有二种类型的蝶形运算系数W 08、W 28，参加运算的两个数据点间隔为2。
第三级迭代，有四类蝶形运算系数W 08、W 18、W 28、W 38，参加运算的两个数据点间隔为4。
所以，每次迭代的蝶形类型比上一次蝶代增加一倍，数据点间隔也增大一倍。
7.功率谱密度的计算根据相关定理与维纳-辛钦关系式可得随机信号序列x(n)的功率谱密度21()lim ()x N s k X k N→∞= (1)其估计值 21()()x S k X k N∧=(2)如果观察到序列x(n)的N 个值，即x(0), x(1),…x(N-1)，就可以通过FFT 直接求得X(k),再按式(2)求得S x (k),其计算过程如图2.9所示。
二、程序设计本设计在主程序中分别调用了输入get_in()、倒序re_order()和蝶式运算butterfly(),功率谱密度计算power(),绘图on_draw 五个子函数。
1.程序框图 （1） 运算主程序框图图2.9 周期图法计算功率谱密度流程(2)、整序程序流程图LH←N/2j←LHN1←N-2i=1, N1图7 整序程序流程图（3）蝶形运算框图图8 蝶形运算框图三、程序源代码主程序// FFT.cpp : Defines the class behaviors for the application. #include "stdafx.h"#include "FFT.h"#include "FFTDlg.h"////自己添加的.#include"math.h"#ifdef _DEBUG#define new DEBUG_NEW#undef THIS_FILEstatic char THIS_FILE[] = __FILE__;#endif/////////////////////////////////////////////////////////////////////////////// CFftDrawingAppBEGIN_MESSAGE_MAP(CFftDrawingApp, CWinApp)//{{AFX_MSG_MAP(CFftDrawingApp)// NOTE - the ClassWizard will add and remove mapping macros here.// DO NOT EDIT what you see in these blocks of generated code!//}}AFX_MSGON_COMMAND(ID_HELP, CWinApp::OnHelp)END_MESSAGE_MAP()/////////////////////////////////////////////////////////////////////////////// CFftDrawingApp constructionCFftDrawingApp::CFftDrawingApp(){// TODO: add construction code here,// Place all significant initialization in InitInstance}/////////////////////////////////////////////////////////////////////////////// The one and only CFftDrawingApp objectCFftDrawingApp theApp;/////////////////////////////////////////////////////////////////////////////// CFftDrawingApp initializationBOOL CFftDrawingApp::InitInstance(){AfxEnableControlContainer();// Standard initialization// If you are not using these features and wish to reduce the size// of your final executable, you should remove from the following// the specific initialization routines you do not need.#ifdef _AFXDLLEnable3dControls(); // Call this when using MFC in a shared DLL #elseEnable3dControlsStatic(); // Call this when linking to MFC statically #endifCFftDrawingDlg dlg;m_pMainWnd = &dlg;int nResponse = dlg.DoModal();if (nResponse == IDOK){// TODO: Place code here to handle when the dialog is// dismissed with OK}else if (nResponse == IDCANCEL){// TODO: Place code here to handle when the dialog is// dismissed with Cancel}// Since the dialog has been closed, return FALSE so that we exit the// application, rather than start the application's message pump.return FALSE;}/*////自己添加的.void CFftDrawingApp::Fft(double *shibu, double *xubu){double PI=3.1415926535;int M,N;double x[512],xr[512],xi[512],t[512],jiaodu;M=9;N=1<<M;jiaodu=(-2*PI)/N;///数据点输入://caidian();for (int i=0;i<N;i++){if (i<9)x[i]=1;elsex[i]=0;}////数据点输入结束.////将数据点重新排序,以实现fft计算.//paixu();int kuaishu=1,geshu;for( i=0;i<N;i++)t[i]=x[i];for(int pi=1;pi<M;pi++){kuaishu=1<<(pi);geshu=N/kuaishu;for(int fi=0;fi<kuaishu;fi++){if(fi%2==0){for(int fk=0;fk<geshu;fk++)x[fi*geshu+fk]=t[fi*geshu+fk*2];}if(fi%2==1){for(int fk=0;fk<geshu;fk++)x[fi*geshu+fk]=t[(fi-1)*geshu+1+fk*2];}}for(int i=0;i<512;i++)t[i]=x[i];}////排序结束.////进行fft计算:///fft();int zengzhi;double t1r,t2r,t1i,t2i;double jd; ///计算的角度int wz=1<<M;for( i=0;i<N;i++){xr[i]=x[i];xi[i]=0;}for(int i1=M-1;i1>=0;i1--){wz=wz/2;kuaishu=1<<(i1);geshu=N/kuaishu;zengzhi=kuaishu;for(int i2=0;i2<kuaishu;i2++){for(int i3=0;i3<(geshu/2);i3++){jd=jiaodu*zengzhi*i3;t1r=xr[geshu*i2+i3];t1i=xi[geshu*i2+i3];t2r=xr[geshu*i2+i3+geshu/2];t2i=xi[geshu*i2+i3+geshu/2];xr[geshu*i2+i3]=t1r+t2r*cos(jd)-t2i*sin(jd);xi[geshu*i2+i3]=t1i+t2i*cos(jd)+t2r*sin(jd);xr[geshu*i2+i3+geshu/2]=t1r-t2r*cos(jd)+t2i*sin(jd);xi[geshu*i2+i3+geshu/2]=t1i-t2i*cos(jd)-t2r*sin(jd);}}}for(i=0;i<512;i++){shibu[i]=xr[i];xubu[i]=xi[i];}}四、计算实例采样函数：x(t)=A*cos(2*PI*f1*t)+B*sin(2*PI*f2*t)采样点数：N=512计算结果：(打开程序运行时保存的文件fftdata.txt)操作过程：1.打开生成的exe文件（FFT.exe），则会出现以下窗口：2.点击软件界面的“参数导入”按钮，就可以计算完成了，生成FFTdata.Txt文件保存在所在文件夹。
