工厂供电技术学习情景工厂配电线路的敷设与导线电缆的选择
工厂供电技术学习 情景3 工厂配电线路的敷设与导线电缆的选择
任务3.1 架空线路的敷设与维护
3.1.1 工厂电力线路及接线方式 工厂供配电线路是工厂电力系统的重要组成部
分，担负着输送电能和分配电能的重要任务。工 厂供配电线路按结构主要分为架空线路和电缆线 路两类。 3.1.2 架空线路的敷设 一、架空线路的结构
架空线路由导线、电杆、横担、绝缘子、线路 金具（包括避雷线）等组成。
化学工业出版社
任务3.1 架空线路的敷设与维护
三、架空线路的运行管理
1. 生产计划管理
2. 供电设备的管理
1）设备验收管理
2）设备巡视管理
3）设备维护管理
4）设备检测管理
5）设备预试管理
6）设备缺陷管理
供电线路设备的缺陷按其严重程度分为三大类：
紧急缺陷、严重缺陷、一般缺陷。
7）设备检修、技术改造管理
化学工业出版社
任务3.1 架空线路的敷设与维护
【知识拓展】架空线路工作现场的基本知识 1.为什么要对架空电力线路进行巡视与检查？ 答：是为了经常掌握线路的运行状况，做好沿线 的护线宣传工作，及时发现缺陷和预防事故，并 为线路检修提供依据。 2.线路的巡视和检查可分哪几种？ 答：定期巡视；特殊巡视；夜间巡视；登杆塔巡 视；故障巡视；登线巡视（限于500kV线路）； 预防性巡视与检查。
两类，按电气性能分为单相触地、双相短路、三相短路。 架空线路查找故障点的总原则是：先主干线，后分支线。
对经巡查没有发现故障的线路，可以在断开分支线断路器后， 先试送电，尔后逐级查找恢复没有故障的其它线路。
架空线路的运行管理包括生产计划管理和供电设备的管 理。供电设备的管理包含设备验收管理、设备巡视管理、设 备维护管理、设备检测管理、设备预试管理、设备缺陷管理 和设备检修及技术改造管理等。
供配电系统中电线电缆的选择及敷设设计
供配电系统中电线电缆的选择及敷设设计摘要：随着当代社会的持续性发展，人们对于电能资源的需求不断提高，供电压力持续提升的同时如何有效强化电力系统的供电性能，并做好配置建设显得非常重要。
作为电力系统的供电基础环节，电缆敷设技术属于非常重要的施工管理环节，只有在配电工程建设效益基础上才可以保障电力安全、高效、低损的运输。
对此，为了进一步提升电力工程综合建设水平，简要分析了电力工程中配电电缆敷设技术，希望可以为相关工作者提供帮助。
关键词：电力工程；配电线路；电缆敷设施；敷设技术1引言电缆项目工程中相关管理人员加强落实全过程的质量管理，需要对工程生命周期的每个阶段进行深入研究和分析，创建科学有效的验收控制点，有效地覆盖全生命周期，同时，加强对验收质量的管理，提升工作人员的综合能力，保证项目验收管理的实际效果。
2电力工程中配电电缆敷设概述对于电力配电工程项目而言，电缆敷设主要是指从配电箱走向用电设备或另外一个配电箱的走线方式，涉及到的敷设施工技术并不相同。
结合电力工程的不同施工条件，需要及时选择不同的电缆敷设方式，电力系统的发展对于电缆线路的需求会增加。
为了进一步提升供电网络运行效益，相关技术人员需要结合电缆应用环境采用相应的保护措施，并结合时代变化不断更新选择方式，在电缆选择期间需要高度重视电缆电压及电流管理，结合具体情况选择适当的电缆敷设方式，按照负荷预测结果明确电缆敷设面积。
电缆敷设属于电力企业持续稳定发展的关键，经常会应用到相关建设技术，电缆敷设属于电力输送电路走线连接方式。
在走线方式连接期间，可以及时将电缆敷设应用技术实施到电缆架设当中。
普遍情况下，电缆敷设技术在具体施工技术方法方面涉及到隧道、电缆沟埋、走管、直埋以及暗沟多种类型。
在配电工程电缆敷设期间，需要基于具体的敷设需求制订详细的敷设技术策略，并在敷设施工中，全面落实电缆敷设的基础工作任务。
3电线电缆出现故障风险影响因素3.1 电线电缆质量不合格电缆发生故障风险主要是因质量方面不合格，比如绝缘功能存在欠缺、无法充分发挥绝缘作用，绝缘层相关厚度不符合有关要求，运用电缆的时候绝缘功能减弱，致使电缆发生老化问题，容易引发短路故障风险等；附件质量不合格。

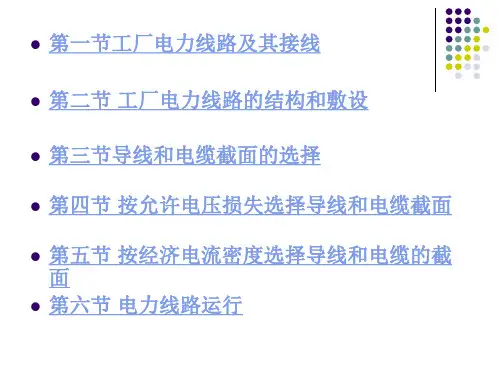

工厂供电第五章工厂电力线路
指变配电所高压母线上引出的一回线路 直接向一个车间变电所或高压用电设备供电， 沿线不支接其他负荷。
（二）树干式接线 指由变配电所高压母线上引出的每路高压配电干线
上，沿线支接了几个车间变电所或负荷点的结线方式。 与放射式接线相比， 优点： （1）能减少线路的有色金属消耗量。 （2）采用的高压开关数量少。 （3）无需没高压配电室，投资 较少。 缺点： （1)供电可靠性更低，当高压配电干线发生故障或检修时， 其上的所有 变电所都要停电.
A0≥Aφ
2.保护线（PE线）截面的选择 保护线截面APE要满足短路热稳定度的要求，按
GB50054–95低压配电设计规范规定： （1）当Aφ≤16mm2时
APE≥Aφ
（2）当16mm2＜Aφ≤35mm2时 APE≥16mm2
(3) 当Aφ≥35mm2时 APE≥0.5Aφ
3.保护中性线（PEN线）截面的选择 因为PEN线具有PE线和N线的双重功能，所以选
（三）环式接线 车间变电所的低压侧，通过低压联络线相互联
接成为环式。 环式接线，供电可靠性比较高。任一段线路发
生故障或检修时，都不致造成供电中断，或暂时停 电，一旦切换电源的操作完成，就能恢复供电。
环式接线，可使电能损耗和电压损耗减少，既 节约电能，又提高电压水平。但是环式供电系统的 保护装置及其整定配合相当复杂，如配合不当，容 易发生误动作，反而扩大故障停电的范围。
导线和电缆在通过计算电流时产生的发热高温， 不应 超过其正常运行时的最高允许温度。
2.电压损耗
导线和电缆在通过计算电流时产生的电压损耗, 不应超 过正常运行时允许的电压损耗值。
３.经济电流密度 高压线路及特大电流的低压线路， 一般应按规
工厂供配电技术-工厂电力线路的敷设与维护

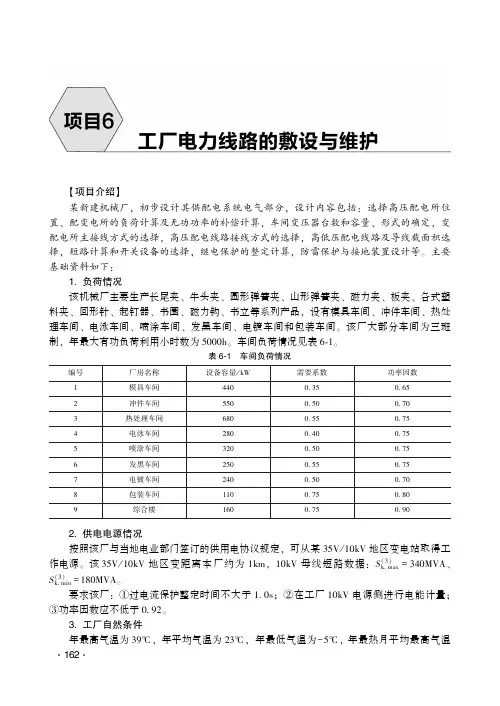

ʌ项目介绍ɔ某新建机械厂，初步设计其供配电系统电气部分，设计内容包括：选择高压配电所位置㊁配变电所的负荷计算及无功功率的补偿计算，车间变压器台数和容量㊁形式的确定，变配电所主接线方式的选择，高压配电线路接线方式的选择，高低压配电线路及导线截面积选择，短路计算和开关设备的选择，继电保护的整定计算，防雷保护与接地装置设计等㊂主要基础资料如下：1.负荷情况该机械厂主要生产长尾夹㊁牛头夹㊁圆形弹簧夹㊁山形弹簧夹㊁磁力夹㊁板夹㊁各式塑料夹㊁回形针㊁起钉器㊁书圈㊁磁力钩㊁书立等系列产品，设有模具车间㊁冲件车间㊁热处理车间㊁电泳车间㊁喷涂车间㊁发黑车间㊁电镀车间和包装车间㊂该厂大部分车间为三班制，年最大有功负荷利用小时数为5000h㊂车间负荷情况见表6-1㊂表6-1㊀车间负荷情况编号厂房名称设备容量/kW需要系数功率因数1模具车间4400.350.652冲件车间5500.500.703热处理车间6800.550.754电泳车间2800.400.755喷涂车间3200.500.756发黑车间2500.550.757电镀车间2400.500.708包装车间1100.750.809综合楼1600.750.902.供电电源情况按照该厂与当地电业部门签订的供用电协议规定，可从某35V/10kV地区变电站取得工作电源㊂该35V/10kV地区变距离本厂约为1km，10kV母线短路数据：S（3）k.max=340MVA㊁S（3）k.min=180MVA㊂要求该厂：①过电流保护整定时间不大于1.0s；②在工厂10kV电源侧进行电能计量；③功率因数应不低于0.92㊂3.工厂自然条件年最高气温为39ħ，年平均气温为23ħ，年最低气温为-5ħ，年最热月平均最高气温㊃261㊃为33ħ，年最热月平均气温为26ħ，年最热月地下0.8m处平均温度为25ħ㊂主导风向为南风，年雷暴日数为52㊂平均海拔为22m，地层以砂黏土为主㊂4.电费制度按两部电价制交纳电费，基本电价为20元/（kVA㊃月），电度电价为0.5元/kWh㊂ʌ项目目标ɔ专业能力目标掌握高压配电网的接线方式及接线特点方法能力目标理解工业企业供配电线路的结构形式并根据负荷等级选择电气主接线社会能力目标能根据企业实际情况设计电气主接线ʌ主要任务ɔ任务工作内容计划时间完成情况1工厂电力线路及接线方式的选择2工厂电力线路结构及敷设3导线和电缆的选择及计算4工厂电力线路电气安装图的绘制5工厂电力线路的运行与维护任务1 工厂电力线路及接线方式的选择ʌ任务导读ɔ工厂各配电系统，包括总降压变电所㊁配电所㊁车间变电所和高压用电设备以及主接线方式㊂当然，有的供配电系统的组成不一定全部包括以上几个，是否需要总降压变电所，是否建配电所，取决于工厂和电源间的距离㊁工厂的总负荷及其在各车间的分布，以及变电所间的相对位置，厂区内的配电方式和本地区电网的供电条件等㊂如果上述组成都是需要的，在工厂内部的供电系统也可能有各种组合方案，组合方案的变化必然会影响到投资费用和运行费用的变化㊂因此，进行不同的方案设计，选择合适的主接线方式，进行经济技术比较，得出可靠㊁合理㊁经济的方案㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工厂电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性的作用㊂ʌ知识准备ɔ工业企业供电网络包括厂区高压配电网络与车间低压配电网络两部分㊂高压配电网络指㊃361㊃从总降压变电所至各车间变电所或高压用电设备之间的6 10kV 高压配电系统；低压配电网络指从车间变电所至各低压用电设备的380V /220V 低压配电系统㊂选择接线方式主要考虑以下因素：1）供电的可靠性㊂2）有色金属消耗量㊂3）基建投资㊂4）线路的电能损失和电压损失㊂5）是否便于运行㊂6）是否有利于将来发展等㊂一㊁工厂配电系统接线方式工厂配电系统的基本接线方式有三种：放射式㊁树干式和环式㊂各工厂供电系统采用哪种接线方式，要根据负荷对供电可靠性的要求㊁投资大小㊁运行维护方便及长远规划等原则分析确定㊂1.放射式线路放射式线路又分为单回路放射式线路㊁双回路放射式线路和具有公共备用线路的放射式线路㊂单回路放射式线路是由工厂总变配电所6 10kV 母线上每一条回路直接向车间变配电所或高压设备供电，沿线不再接其他负荷㊂它的优点是线路敷设㊁保护装置简单，操作维护方便，易于实现自动化；缺点是从总变配电所出线较多，高压设备多，投资较大㊂特别是在任一线路上发生故障或检修时，该线路就要停电，因而供电可靠性不高，一般用于三级负荷图6-1㊀单回路放射式线路和部分次要的二级负荷供电，如图6-1所示㊂双回路放射式线路是对任一变配电所采用双回路线路供电的方式㊂其中，图6-2a 是单电源供电，图6-2b 是双电源供电㊂在双回路放射式线路中，当其中一条回路发生故障或检修时，可由另一条回路给全部负荷继续供电，提高了供电的可靠性，可用于二级负荷供电㊂但所需高压设备较多，投资也较大㊂图6-2㊀双回路放射式线路a）单电源供电㊀b）双电源供电㊃461㊃当采用如图6-3所示的具有公共备用线路的放射式线路供电时，如果任一回路线路发生故障时，只需经过短时的 倒闸操作 后，可由备用干线继续供电㊂这种线路供电可靠性较高，可适用于各级负荷供电㊂图6-3㊀具有公共备用线路的放射式线路图6-4㊀直接连接树干式线路2.树干式线路树干式线路是指线路分布像树干一样，既有主干，也有分支㊂它可分为直接连接树干式和串联型树干式两种形式㊂直接连接树干式线路如图6-4所示㊂从总变配电所引出的每路高压干线在厂区内沿车间厂房或道路敷设，每个车间变配电所或高压设备直接从干线上接出分支供电㊂这种线路的优点是配电设备少㊁投资小；缺点是干线发生故障或检修时会造成大面积停电；因而分支数目限制在5个以内，其供电可靠性差，只适用于三级负荷㊂3.高压环式接线高压环式接线实际上是两端供电的树干式接线，如图6-5所示㊂两路树干式接线尾端连接起来就构成了环式接线㊂这种接线方式运行灵活，供电可靠性高，线路检修时可切换电源，故障时可切除故障线段，缩短停电时间，可供二㊁三级负荷，在现代化城市电网中应用较广泛㊂由于闭环运行时继电保护整定较复杂，同时也为避免环式线路上发生故障时影响整个电网，因此，为了限制系统短路容量，简化继电保护，大多数环式线路采用 开环 运行方式，即环式线路中有一处开关是断开的㊂通常采用以负荷开关为主开关的高压环网柜作为配电设备㊂实际供配电系统的高压接线往往是几种接线方式的组合㊂究竟采用什么接线方式，应根据具体情况，考虑对供电可靠性的要求，经技术经济综合比较后才能确定㊂一般来说，对大中型工厂，高压配电系统宜优先考虑采用放射式接线，因为放射式接线的供电可靠性较高，便于运行管理，但放射式的投资较大㊂对于供电可靠性要求不高的辅助生产区和生活住宅㊃561㊃图6-5㊀高压环式接线区，可考虑采用树干式或环式配电㊂二㊁车间低压供电网络的接线方式1.低压放射式供电线路低压放射式供电线路如图6-6所示，其中图6-6a 为带集中负荷的一级放射式线路，图6-6b 为带分区集中负荷的两级放射式线路㊂放射式供电线路适用于车间负荷比较集中且负荷分布在车间不同方向㊁用电设备容量较大的条件下，如果车间有多台电动机传动的设备，虽然容量较小，亦可采用㊂它的特点是操作方便㊁灵活，任一干线故障时，不影响其他干线，但投资较大，施工复杂㊂图6-6㊀低压放射式供电线路a）一级放射式㊀b）两级放射式2.低压树干式供电线路低压树干式供电线路如图6-7所示㊂运行经验表明，只要施工质量符合要求，干线上分支点不超过5个时，这种供电方式是可靠的，且故障后容易恢复㊂它与放射式相比，可节省低压配电设备，缩短线路总长度，且施工简单㊂图6-8表示树干式供电线路的演变形式㊂图6-8a 为变压器 干线供电线路，广泛用于机械加工车间㊂当采用插接式母线时，它可以随工艺过程的改变任意移动用电设备而无需另外安装配电盘㊂图6-8b 为链环式供电线路，每条线路以串接3个配电箱为限；如果串接同一生产系统中的小容量电动机（不重要的用电设备），则以不超过5个为宜㊂3.低压混合式供电线路根据工业企业中的车间低压负荷分布特点，很少采用单一的放射式或树干式供电系统，一般多为混合式供电系统，如图6-9所示，车间内动力线路和照明线路应分开，以免相互影响㊂正常运行时，事故照明和工作照明同时投入以交流供电㊂当交流电发生故障时，则自动地将事故照明切换到蓄电池组或其他独立电源供电㊂对重要的用电设备，可以从两台分别运行的变压器低压母线分别引出线路交叉供电，或者在低压母线上装设自动投入装置，以保证㊃661㊃图6-7㊀低压树干式供电系统图6-8㊀低压树干式供电线路网络演变形式a）变压器干线式㊀b）链环式供电线路供电的可靠性㊂图6-9㊀低压混合式供电系统ʌ任务实施ɔ讨论ʌ项目介绍ɔ中某新建机械厂配电系统接线方式㊂姓名专业班级学号任务内容及名称1.任务实施目的2.任务完成时间：1学时3.任务实施内容及方法步骤4.分析结论指导教师评语（成绩）年㊀月㊀日㊃761㊃ʌ任务总结ɔ通过本任务的学习，让学生掌握放射式㊁树干式和环式三种工厂配电系统的基本接线方式的结构和特点，掌握低压放射式供电线路㊁低压树干式供电线路㊁低压混合式供电线路三种车间低压供电网络的接线方式的结构和特点㊂任务2 工厂电力线路结构及敷设ʌ任务导读ɔ工业企业电力线路有架空线路㊁电缆线路和车间线路㊂架空线路结构简单㊁成本低㊁易于检修及维护，因此被广泛采用，但采用架空线路时线路纵横交错，占地较大，影响厂区美化㊂电缆线路虽然具有成本高㊁投资大㊁维修不便等缺点，但是它具有运行可靠㊁可避免雷电危害和机械损伤㊁不卡地面㊁环境影响小㊁利于美化等优点，在现代化企业中应用越来越广泛㊂ʌ任务目标ɔ1.掌握工厂配电系统的接线方式及其特点㊂2.掌握车间低压放射式网络的接线方式㊂ʌ任务分析ɔ工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂工厂企业内部电力线路按电压高低分为高压配电网络和低压配电网络㊂高压配电网络的作用是从总降压变电所向各车间变电所或高压用电设备供配电，低压配电网的作用是从车间变电所向各用电设备供配电，直观地表示了变配电所的结构特点㊁运行性能㊁使用电气设备的多少及前后安排等，对变配电所安全运行㊁电气设备选择㊁配电装置布置和电能质量都起着决定性作用㊂ʌ知识准备ɔ在工业企业中电能的输送和分配，是通过供配电线路实现的㊂工业企业内部供配电网络尽管供电半径小，但负荷类型多，操作频繁，厂房环境复杂（高温㊁多粉尘以及与管道㊁轨道交错等），配电线路总长通常超过企业受电线路，且具有不同于区域电力网的特点㊂工业企业供配电线路经常采用的结构形式有三种：厂区架空线路㊁厂区电缆线路和车间户内配电线路㊂一㊁厂区架空线路架空线路的优点是成本低㊁投资少㊁施工快㊁维护检修方便，易于发现和排除故障等；它的缺点是易受外界条件（雷雨㊁风雪及工业粉尘㊁气体等）影响，受厂区建筑布局限制，不能普遍采用㊂但由于架空线路比电缆线路节省1/2 4/5的投资，因此在工业企业中凡有可能都优先采用架空线㊂架空线路由导线㊁杆塔（包括横担）㊁绝缘子和金具构成㊂1.导线架空线路所采用的主要导电材料是铜绞线㊁铝绞线和钢芯铝绞线㊂铜绞线是较好的导电㊃861㊃材料，它具有较好的电导率[γ=53mS/m（1mS/m=1m/Ω㊃mm2）]，机械强度高，抗拉强度大（σ=380MPa）㊂铝绞线的电导率较小（γ=32mS/m），抗拉强度也低（σ=160MPa）㊂但铝的资源比铜丰富，因此应尽量采用铝绞线㊂为了弥补铝绞线机械强度低的不足，在高压大档距的架空线路上，可以采用钢芯铝绞线㊂各电压级的电力网输送容量与距离都有一定的范围，例如，0.38kV电压级的输送功率为100kW以下，输送距离不超过0.6km；10kV电压级的输送功率为200 2000kW，输送距离为6 22km；35kV电压级的输送功率为2000 10000kW，输送距离为20 50km㊂导线敷设应保持相互足够距离，在风吹摇摆下仍能可靠绝缘㊂线间距离与线路电压㊁线路档距有关，并考虑所在地区的气候区类别，具体可查阅有关资料㊂架空线的档距指相邻两电杆的距离㊂不同电压架空线路的档距是不同的，如35kV一般为150m以上，6 10kV为80 120m，380V为50 60m㊂架空线对地面㊁水面以及其他跨越物均应保持足够安全距离，并应按最大弧垂（导线下垂距离）校验㊂此外，架空线对房屋建筑物以及与其他线路交叉时的最小距离也有要求，具体可查规程㊂2.杆塔及绝缘子架空线杆塔按材质划分，有木杆㊁水泥杆㊁铁塔三种，工业企业中常用水泥杆㊂杆塔从作用上可划分为六种形式，见表6-2，其应用示例如图6-10所示㊂表6-2㊀各种类型电杆的区别杆型用㊀途杆顶结构有无拉线直线杆㊀支持导线㊁绝缘子㊁金具等重量，承受侧面的风力；占全部电杆数的80%以上㊀单杆㊁针式绝缘子或悬式绝缘子或陶瓷担㊀无拉线有拉线的直线杆㊀除一般直线杆用途外，尚有用于防止大范围歪杆和不太重要的交叉跨越处㊀同直线杆，悬式绝缘子用固定式线夹㊀有侧面拉线或顺档拉线轻乘杆㊀能承受部分导线断线的拉力，用在跨越和交叉处（10kV及以下线路，不考虑断线）㊀负担要加强，采用双绝缘子或双陶瓷担固定㊀有拉线转角杆㊀用在线路转角处，承受两侧导线的合力㊀转角在30ʎ，可采用双担双针式绝缘子；45ʎ以上的采用悬式绝缘子㊁耐张线夹，6kV以下可采用蝶式绝缘子㊀有与导线反向拉线机反合力方向的拉线耐张杆㊀能承受一侧导线的拉力，用于限制断线事故影响范围和架线时紧张终端杆㊀承受全部导线的拉力，用于线路的首段或终端㊀双担悬式绝缘子㊁耐张线夹或蝶式绝缘子㊀有四面拉线㊀有与导线反向的拉线分支杆㊀用于10kV及以下由干线外分支线处，向一侧分支的为丁字形；向两侧分支的为十字形㊀上㊁下层分别由两种杆型构成，如丁字形上层不限，下层为终端等㊀根据需要加拉线㊃961㊃图6-10㊀各种杆塔应用地点及其用途各种电杆上的横担，目前多用70mmˑ70mmˑ6mm角钢制成，并根据线路电压以及杆线类型决定其长度㊂如10kV线路直线杆横担长为2.3 2.4m，低压横担长为1.5 1.7m㊂10kV大档距耐张杆，如果用双杆组成的Ⅱ型杆，则应用两根4m长的铁横担，夹固于两根电杆上㊂高压线路上常用的横担形式及支撑种类如图6-11和图6-12所示㊂图6-11㊀高压线路中常用的横担形式a）丁字形㊀b）叉股形㊀c）之字形㊀d）弓箭形图6-12㊀支撑种类a）扁形支撑㊀b）圆铁支撑㊀c）三角铁元宝支撑敷设导线用的瓷绝缘子，常用以下几种：1）1kV以下的线路，用PD-1㊁PD1-1型低压针式瓷绝缘子㊂㊃071㊃2）6 10kV线路，用P-6㊁P-10M型高压针式瓷绝缘子㊂3）10 35kV线路，用P-15M㊁P-35M型针式瓷绝缘子㊂4）35kV以上的线路，用X-4.5悬式瓷绝缘子串㊂各种瓷绝缘子外形如图6-13所示㊂图6-13㊀各种瓷绝缘子的外形图a）低压针式㊀b）高压针式㊀c）悬式3.架空线路设计架空线路设计内容包括确定路径㊁选定杆位㊁选择导线㊁确定杆型㊁绘制图样㊁开列清单和做出预算等项工作㊂路径的选择应力求线路最短，并尽可能避免交叉跨越，避开污秽环境㊂选定杆位时，首先确定首端㊁末端电杆及转角杆位置，并在它们之间按适当档距确定中间位置㊂若线路跨越范围内有遮挡物时，应保证足够的对地距离㊂总之，应设法使线路与跨越物保持尽可能大的距离㊂确定杆高，以规程要求的导线对地距离为基础，加上最高温度时的弧垂，得到横担对地高度，再加横担至杆顶的距离，便得到电杆在地面上部分的长度㊂电杆埋深约占电杆总高长度的1/6，按此比例求得电杆总长㊂目前常用的离心式钢筋混凝土圆杆有下列几种规格，可根据需要选用㊂1）拔梢整杆：梢径ϕ150mm，杆长分7m㊁8m㊁9m㊁10m等几种；梢径ϕ190mm，杆长分10m㊁11m㊁12m㊁15m等几种㊂2）分段梢杆：上段梢径ϕ190mm，段长分6m㊁9m等几种；下段梢径ϕ310mm，段长分6m㊁9m等几种㊂3）等径杆：上段直径ϕ300mm，段长分6m㊁9m等几种；下段直径：ϕ300mm，段长分6m㊁9m等几种㊂二㊁厂区电缆线路电缆线路虽然成本高㊁投资大，但它不受外界影响，运行可靠，在有腐蚀性气体和易燃㊁易爆的场所应用，尤为适宜㊂㊃171㊃1.电缆的选用工业企业常用电缆，依其绝缘材料的不同，大致可分为油浸纸绝缘和塑料绝缘两大类㊂油浸纸绝缘电力电缆耐压高㊁载流大㊁寿命长，目前应用广泛㊂但不能用于高低差距大的场合，以防浸渍的油下流㊂塑料绝缘电力电缆，以聚氯乙烯或交联聚乙烯为绝缘，并以聚氯乙烯制护套，能够节省大量铝或铅，而且重量轻㊁抗腐蚀，敷设时高低差距不受限制㊂但它耐压较低（聚氯乙烯绝缘可在6kV，利用交联聚乙烯作绝缘的电缆已有35kV产品），寿命稍短㊂此外，尚有橡胶绝缘电缆，与塑料绝缘电缆类似㊂电缆从防护外界损伤的角度，可分为铠装与无铠装两类㊂铠装能保护电缆免受机械外力损伤，其中钢带铠装能承受机械外力，但不能承受拉力；细钢丝铠装除能承受机械外力外，还可承受相当拉力，而粗钢丝铠装则可承受更大拉力㊂油浸纸绝缘电力电缆的最外层常以浸有沥青的黄麻保护，称为 外被层 ㊂在电缆埋地敷设时，它能抗腐蚀，起保护电缆作用㊂但因其易燃，室内敷设时应选用无外被层的 裸 电缆，以防火灾㊂此外，电缆外护层尚可加有聚乙烯塑料护套（如防腐型电缆）㊂在电缆型号中以不同的数字组合表示外护层的特点：若型号中有 0 表示无防护层； 1 表示麻被护层； 2 表示具有双钢带铠装； 3 表示细钢丝铠装； 5 表示粗钢丝铠装㊂例如，ZLL-30即纸绝缘铝芯护套裸细圆钢丝铠装电缆㊂根据上述电缆本身所具有的结构特点，选择电缆型号的主要原则是：1）电缆的额定电压应大于或等于所在网络的额定电压，电缆的最高工作电压不得超过其额定电压的1.15%㊂2）电力电缆应尽量采用铝芯，只有需要移动时或在振动剧烈的场所才用铜芯电缆㊂3）敷设在电缆构筑物内的电缆宜用裸铠装电缆㊁裸铝（铅）包电缆或塑料护套电缆㊂4）直接埋地敷设的电缆应选用有外被层的铠装电缆，在无机械损伤可能的场所，也可采用聚氯乙烯护套或（铅）包麻被电缆㊂5）周围有腐蚀性介质的场所，应视介质情况，分别采用不同的电缆护套㊂在有腐蚀性的土壤中，一般不采用电缆直埋，否则应采用有特殊防腐层的防腐型电缆㊂6）垂直敷设及高低差距较大时，应选用不滴流电缆或全塑电缆㊂7）移动式机械应选用重型橡套电缆（如YHC型）；用于连接变压器气体继电器㊁温度表的线路，应选用船用橡胶绝缘耐油橡套电缆（CHY型）等有耐油能力的电缆㊂2.电缆的敷设电缆的敷设方式如图6-14所示㊂其中电缆隧道敷设方式（见图6-14a）虽然对电缆的敷设㊁维护都很方便，但投资高，除电缆并行根数很多以外一般很少采用；电缆排管敷设方法（见图6-14f）因为施工㊁检修困难，且散热差，除非在狭窄地段或与道路交叉处，一般也很少采用；悬挂在电缆吊架顶棚的电缆明敷（见图6-14d）主要用在车间内部，而当楼板下电缆很多时，可设电缆夹层敷设㊂通常在工业企业中广泛采用的电缆敷设方式，主要是直接埋地（见图6-14g）与电缆沟两种㊂电缆沟敷设，具有投资省㊁占地少㊁走向灵活且能容纳很多电缆的特点，但检修维护不甚方便㊂电缆沟又可分为户内电缆沟（见图6-14b）㊁户外电缆沟（见图6-14c）和厂区电缆沟（见图6-14e）三种㊂电缆均沿沟壁支架敷设㊂电缆直埋地下敷设施工简单，电缆散热好，但检修十分困难㊂由于它节省投资，除了并行根数太多或土壤中含酸碱物等场合外，厂区电缆经常是直埋敷设的㊂电缆敷设还应注意以下几点：1）油浸纸绝缘电缆的弯曲半径不得小于其外径的15倍，以免绝缘被撕裂㊂2）直埋电缆埋深不应小于0.7m，四周应以细沙或软土埋设；电缆与建筑物最小距离不应小于0.6m㊂3）高压电缆与各种管道净距离应不小于0.5m，否则应穿管保护；与热力管的净距应不小于2m，否则应加隔热层，与各种管道交叉或与铁路㊁公路交叉处，应穿管保护㊂4）电缆排管或电缆保护管的内径不应小于电缆外径的1.5倍㊂5）电缆金属外皮及金属电缆支架均应可靠接地㊂图6-14㊀电缆各种敷设方式构筑物的结构图a）电缆隧道㊀b）户内电缆暗沟㊀c）户外电缆暗沟d）电缆吊架㊀e）厂区电缆暗沟㊀f）电缆排管㊀g）电缆直埋壕沟三㊁车间低压线路车间低压线路有多种敷设方式，典型位置如图6-15所示㊂如果环境条件允许，以采用裸导线或绝缘线沿屋架㊁楼板㊁梁架㊁柱子或墙壁明敷设较为简便经济㊂可以用瓷夹或瓷绝缘子固定，也可用钢索悬吊㊂如果周围含有腐蚀导线或破坏绝缘的气体或粉尘（如潮气㊁酸硼蒸气㊁多尘环境），导线应尽可能装在建筑物外墙上，而车间内的导线则应避免与对导线绝缘有影响的墙壁或天花板接触，可以采用支架㊁挂钩或钢索悬挂等明敷设或穿管敷设㊂如果周围环境既有腐蚀性介质又有发生火灾或爆炸的危险，则应采用导线穿管暗敷设的线路㊂穿管暗敷设既能防止外界机械损伤，又比较美观㊂。
供配电系统中电线电缆的选择及敷设设计资料
专业综合设计说明书综合设计任务书目录摘要 (5)1 供配电概述 (6)1.1供配电意义 (6)1.2设计内容 (7)1.3供电系统主接线的设计 (8)2 负荷和短路电流的计算 (9)2.1供电负荷的计算 (9)2.2短路电流的计算 (11)3 变压器和变电硬母线的选择 (14)3.1变压器的选择原则 (14)3.2变压器容量的选择 (14)3.3变电所高压开关柜母线选择 (15)3.4变电所低压开关柜主母线选择 (16)4 电线电缆选择计算 (17)4.1选择原则 (17)4.2按发热条件（负荷电流）选择 (17)4.3按允许电压损失选择 (18)5 进出线电缆选择及敷设 (20)5.1高压电源进线电缆选择及敷设 (20)5.2高压电源出线电缆选择及敷设 (21)5.3低压出线电缆选择级敷设 (21)6 电气竖井设计 (22)心得体会 (23)参考文献 (23)摘要本次专业综合设计的课题是供配电系统中电线电缆的选择及敷设设计，根据设计的基本要求，运用所学的相关知识，查阅相关的资料，进行供电系统的初步设计。
本次设计的基本流程是：进行负荷计算，根据负荷计算结果进行变压器的选择并确定供电方案，之后依次进行短路电流的计算，高、低压电器设备的选择和校验等，结合小区实际情况完成设计。
本次设计考虑到了供电系统的安全、可靠、灵活、经济四项基本要求，在选择供电方案和电器设备时，优先选择低能耗并且满足设计要求的方案和设备，除此以外，还考虑到了小区未来的负荷发展情况，留有扩建的可能性。
关键词：负荷计算；变压器选择；短路电流计算；电线电缆选择1 供配电概述1.1供配电意义步入21世纪后，我国城市化正处于又一新的发展阶段，城市地区的住宅建筑林立，建筑标准越来越现代化，不同种类的小区对用电负荷的要求也不尽相同，但总体的趋势是用电负荷有较大增高，在夏冬季节或用电高峰时段时，用电负荷有较大的波动，造成供电的不稳定或是停电时有发生，为居民用电带来了诸多不便，因此要求小区供电系统要具备更高的可靠性与安全性。
供配电系统中电线电缆的选择及敷设设计
供配电系统中电线电缆的选择及敷设设计摘要：随着社会经济的快速发展，各行业节奏加快，生产能力增强，耗费电能也越来越多。
本文根据电厂内的补水站供配电系统负荷值，以及周围使用环境及应用特点，详述了电线电缆的选择和敷设设计，以水站供配电系统的电动机组来额定设备负荷以及电流情况，采取相契合的电缆规格和相应型号，节约能源的同时满足人们生产、生活需要。
关键词：供配电系统；电线电缆；选择及敷设引言各行业供电系统的主要功能是起到电能降压作用，通过电力系统将减压后的电能分配到不同路径使其实现生产价值。
工厂内的供电系统是由高、低压配电线路、总降压和车间变电所及其各类电气设备构成。
本文重点阐述电厂补水系统的电力电缆敷设设计。
1负荷计算分析1.1负荷计算的意义及具体内容供配电系统计算负荷是工作中的首要任务，也是各项工作开展的基础。
负荷的计算是否依据相应行业标准，满足实际应用需求，会对后续的电器使用和电缆选择具有指导意义。
如果测量的用电负荷较大，电器导线应选择较大，但如果测量不准，实际负荷没有测量的大，选择较大的电器引导线会造成成本增高。
如果测量的负荷小，但实际的负荷大，会影响导线、电器、电缆的使用寿命，严重的会引发电器元件损毁，带来严重的安全隐患。
因此，供配电系统计算负荷工作是重中之重。
在实际工作计算负荷过程中，要对用电负荷的实际情况深入掌握，不但要根据电气设备的功率及所处环境情况，还要满足人们日常使用需求计算，在用电设备选择上，也要根据计算的负荷大小科学选择，避免设备功率超过实际生产、生活需求，而造成资源浪费或成本超支现象。
负荷的测量还可以理解成为一组用电负载在运作中，用电线路承载的最大平均功率，这种推断出的负荷与实际用电线路产生的热效应一致，因此，推断出的负荷可以定性为这组用电线路的实际负荷。
1.2负荷计算的方法在实际工作运用中，负荷计算方法会根据用电情况来选择。
最为广泛应用的方法有系数和二项式两种方法，其中利用系数法在相应领域应用效果也较为理想。
培训_课件第八章导电缆的选择和线路敷设
对于中性线和接地线的截面选择方式如下：
三相四线 三相五线
SN=0.5S（SN=S，当IN≥25%I时） S≤16mm2，SPE=S 16 ≤S ≤35，SPE= 16mm2 S>35mm2， SPE=0.5S
8.6 厂区电缆线路
电缆的敷设方式 （1）直接埋地敷设 （2）在排管中敷设 （3）在电缆沟内敷设 （4）在隧道内敷设 （5）穿管敷设 （6）架空敷设
导线中的电压损失是由两部分组成的，有功负
荷在导线电阻中的电压损失△Ua%及无功负荷在
导线电抗中的U电a %压 1损0RU0失e2x 1n△pUL r%。
U
r
%
X0
10U
2 ex
n 1
qL
n
pL 100
S
1
U
2 ex
U a
[平方毫米] %
（负荷矩以公里为单位，计算电阻长度以米为单位）
当敷设处的周围温度不是tn时，其载流量应乘以温
度校正系数Kt:
Kt
t1 t0 t1 tn
t0 ——敷设处实际环境的计算温度。 t1 ——导线、电缆线芯长期允许工作温度。
8.2 按允许温升选择导线、电缆的截面
重复短时工作制负荷：
工作周期T ≤10分钟、工作时间tg ≤4分钟时，导 线或电缆的允许电流按下列情况确定：
导线、电缆的截面应按下列条件进行选择： （1）按发热条件选择Ixu≥I30 （2）按机械强度条件选择 （3）按允许电压损失选择 （4）按经济电流密度选择 （5）按热稳定的最小截面来校验 （6）开关的匹配：短路保护Idz/Ixu≤4.5;
过载保护Ixu≥1.25I2e
8.2 按允许温升选择导线、电缆的截面
输配电线路及电缆选型与敷设
输配电线路及电缆选型与敷设主要讨论了输配电线路及电缆的选型与敷设,涵盖了各种电缆类型、敷设方式、选型原则等内容,以期为电力工程的设计和施工提供一些参考和指导。
电缆类型电缆主要分为三种类型:交流电缆、直流电缆和光电复合电缆。
交流电缆主要用于输配电系统中,其特点是传输容量大、传输距离远、电压等级高。
直流电缆主要用于直流输电系统中,其特点是输电能力强、输电损耗小、线路造价低。
光电复合电缆主要用于通信系统中,其特点是传输速率快、传输距离远、抗干扰能力强。
电缆敷设方式电缆敷设方式主要有四种:直埋敷设、管道敷设、隧道敷设和架空敷设。
直埋敷设是将电缆直接埋入地下,适用于短距离、小容量电缆线路。
管道敷设是将电缆放入预制的管道中,适用于较长距离、较大容量电缆线路。
隧道敷设是将电缆放入专门挖掘的隧道中,适用于长距离、大容量电缆线路。
架空敷设是将电缆架设在空中,适用于大容量、长距离电缆线路。
电缆选型原则电缆选型应遵循以下原则:1.满足电力系统技术要求:电缆的额定电压、额定电流、短路容量等参数应满足电力系统的技术要求。
2.经济合理:在满足技术要求的前提下,应选择价格合理、运行维护成本低的电缆。
3.安全可靠:电缆应具有足够的机械强度、耐热性能、耐腐蚀性能、抗干扰能力等,保证电缆在运行过程中的安全可靠性。
4.施工方便:电缆的截面、敷设方式、接头方式等应考虑施工方便。
在实际工程中,应根据具体情况选择合适的电缆类型、敷设方式和选型原则,以达到最佳的设计效果。
接下来将就输配电线路及电缆的选型与敷设分别展开讨论。
输配电线路选型在选择输配电线路时，需要考虑以下几个关键因素：线路长度和功率传输线路的长度和预期传输的功率是选择输配电线路的两个基本参数。
线路长度决定了电缆的类型和敷设方式，而功率传输则影响了电缆的截面面积。
对于长距离输电，通常需要使用高电压等级以减少传输损耗，同时选择适合该电压等级的电缆。
环境条件对电缆的选型和敷设方式有重要影响。
《工厂供配电》课件及教学资料 知识点：供配电导线和电缆的选择
≤2m，室内 室外
≤6m ≤12m
1.0
2.5
1.5
2.5
2.5
4.0
2.5
6.0
12～25m
4.0
10
穿管敷设的绝缘导线
1.0
2.5
二、按发热条件选择
每一种导线截面按其允许的发热条件都对应着一个允许的载流量。 因此，在选择导线截面时，必须使其允许的载流量大于或等于线路的计算 电流值即Ial≥I30。
三、与保护设备相适应
按发热条件选择的导线和电缆的截面，还应该与其保护装 置（熔断器、自动空气开关）的额定电流相适应，其截面不 得小于保护装置所能保护的最小截面，即
Iy≥I保≥Ij 式中 I保——保护设备的额定电流；
Iy——导线、电缆允许载流量； Ij——计算电流。
四、按允许电压损失来选择
为了保证用电设备的正常运行，必须使设备接线端子处 的电压在允许值范围之内，但由于线路上有电压损失，因此， 在选择电线或电缆时，要按电压损失来选择电线或电缆的截面。
高等职业教育数字化学习中心
工厂单供击配此电技处术编辑母版标题样式
主 讲：王正德
单击此处编辑母版标题样式
讲授内容
学习情境：供配电线路的设计与维护 知识点 供配电导线和电缆的选择
目录
01
根据机械强度选择
02
按发热条件选择
03
与保护设备相适应
04
按允许电压损失来选择
一、根据机械强度选择
由于导线本身的重量，以及风、雨、冰、雪等原 因，使导线承受一定的应力，如果导线过细，就容易 折断，将引起停电等事故。因此，在选择导线时要根 据机械强度来选择，以满足不同用途时导线的最小截 面要求，按机械强度确定的导线线芯最小截面如下表 所示。
项目四 供配电线路的敷设与选择.
4.1.2电缆线路的敷设与维护 一、电缆线路的结构与敷设 电缆线路的组成：由电缆、电缆接头和终端头、电缆支 架和电缆夹等。 特点：运行可靠、不易受外界影响，美观。但成本高， 投资大、维修不便。
1—芯线2—芯线绝缘 层3—统包绝缘层4— 密封护套5—填充物 6—纸带7—钢带内衬 8—钢带铠装
（一）电缆的结构 在绝缘导电芯线外面，统包有绝缘层和保护层。 按芯线材质分铜芯和铝芯两大类。 按绝缘介质分油浸纸绝缘的和塑料绝缘的两大类。
油浸纸绝缘电缆具有耐压 强度高、耐热性能好等优点。 但它两端安装的高度差有一 定的限制。 塑料绝缘电缆具有结构简 单，重量较轻，敷设安装方 便，不受敷设高度限制及能 防酸碱腐蚀等优点
（二）电缆头的结构 电缆头包括电缆中间接头和电缆终端头。环氧树脂浇 注的电缆头具有绝缘和密封性能好、体积小、重量轻、成 本低等优点。热缩材料做成的电缆头，施工十分简便，性 能更优越。 电缆线路的大部分故障都发生在接头处。因此电缆头 的安装密封要好，其耐压强度不应低于电缆本身的耐压强 度，要有足够的机械强度。 1—引线鼻子
4.1.3 车间线路的敷设和维护 车间线路，包括室内配电线路和室外配电线路。
一、室内线路的结构和敷设 （一）绝缘导线的结构和敷设 按芯线材质分，有铜芯和铝芯两种。 按绝缘材料分，有橡皮绝缘的和塑料绝缘的两种。 室内明敷和穿管敷设中应优先选用塑料绝缘导线。 室外敷设宜优先选用橡皮绝缘导线。 绝缘导线的明敷是导线直接或穿管子、线槽等敷设于 墙壁、顶棚的表面等处。 绝缘导线的暗敷是导线穿管敷设于墙壁、顶棚、及楼 板等内部，或者在混凝土板孔内敷线等。
二、架空线路的运行与维护 (一) 一般要求 每月进行一次巡视检查。特殊天气增加巡视次数。 (二) 巡视项目 (1) 电杆有无倾斜、损坏及基础下沉等现象。 (2 )沿线是否堆放易燃、易爆和强腐蚀性物体。 (3) 沿线周围，有否对线路易造成损坏的危险建筑物。 (4) 线路上有无树枝、风筝等杂物悬挂。 (5) 拉线等设施是否完好，绑扎线是否紧固可靠。 (6) 导线的接头是否接触良好，有无过热发红、严重氧 化、腐蚀或断脱现象，绝缘子有无破损和放电现象。 (7) 避雷装置的接地是否良好，接地线有无锈断情况， 在雷电季节到来之前，应重点检查，以确保防雷安全。 (8) 其它危及线路安全运行的异常情况。 做好巡视记录，重要情况及时上报。
供配电系统中电线电缆的选择及敷设设计
供配电系统中电线电缆的选择及敷设设计摘要：现如今，我国是社会快速发展的新时期，我国进入城市化进程的新阶段，无论是城镇还是郊区，我国的建筑建设都越来越现代化，不同类型的建筑队用电的要求也各有差别。
然而总体上来看，用电量和用电负荷相比之前均有很大程度的提升。
尤其是在冬季和夏季这两个季节，居民的用电量和用电负荷波动很大，这就对供电系统的稳定性和安全性甚至环保性提出了很高的需求。
本文针对供配电系统中电线电缆的选择及敷设做了相应的分析，希望能给予相关从业者有用的建议。
关键词：供配电；电线电缆；设计引言工厂供配电系统就是将电力系统中的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所、高压配电线路、车间变电所、低压配电线路及用电设备组成。
本文主要根据某电厂补水站的负荷数量和性质、补水站的特点和周边环境，对补水站电力电缆进行选择和敷设设计。
供配电系统设计，是根据车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合企业供电情况，解决各部门的安全可靠，经济的分配电能问题。
但此次设计的针对性比较强，只根据车间的具体情况算出计算负荷，选择电缆和敷设电缆就行。
某电厂补给水泵房设380/220V配电室配两台315kVA干式变压器，高压侧电源引自某电厂6kVⅠ段和Ⅱ段。
380/220V采用单线分段结线，每台变压器带一段母线，并设母线分段、隔离开关，两台变压器互为备用。
补给水泵房距离厂区约1.5km，中间跨过一条城市马路，地基稳定，且不会积水。
在深入生产实践，了解现实问题，熟悉补水站的工作流程和方法的基础上，确定3台三相异步电动机组的计算负荷和短路电流，以及照明系统的照度计算，行车的负荷等等，完成导线和电缆截面的选择，确定电线电缆的型号，并进行校验；按照安全可靠、技术先进、经济合理的要求，对其敷设方式进行设计。
1确定满足要求的最小截面低压动力线路，一般先按发热条件选择电缆截面，然后用电压损失条件进行校验；低压照明线路，因其对电压水平要求较高，一般先按允许电压损失条件选择截面，然后用发热条件进行验算。
供配电系统中电线电缆的选择及敷设设计
供配电系统中电线电缆的选择及敷设设计摘要：当前我国社会经济正处于高速发展的阶段，人们生活质量也得到有效提高，对电力供应方面要求比较高，需要增强电力输送的高质量和高安全性程度，电线电缆制造工艺相对复杂，加工手段覆盖面相对广泛，根据技术工艺的实际发展情况，要提高相关设备和材料等方面的创新，增强电线电缆制造质量，确保产品设计性能，最终实现电线电缆制造工艺的发展。
基于此，以下对供配电系统中电线电缆的选择及敷设设计进行了探讨，以供参考。
关键词：供配电系统；电线电缆选择；敷设设计引言在工厂的供电系统当中，主要就是把电力系统里面的电能降压，然后再分配其到各个不同的厂房或者车间当中去。
供电系统主要由工厂的总降压变电所，高压配电线路，车间变电所，低压配电线路和及用电的设备所组成。
本文主要按照某电厂的补水站其具体的负荷数量及性质，来讨论补水站的特点以及周边环境，并且对补水站的电力电缆进行一定的选择以及敷设设计。
1电缆敷设种类电缆敷设保证这配电网运行的稳定性，是保障电力施工质量的关键环节。
电缆敷设种类有以下五种：①穿管敷设。
电缆敷设最常用的敷设方式是穿管敷设，它一般分为明敷、暗敷两种形式。
对于明敷要注意地面以上2m需要安装保护管。
②隧道敷设。
隧道建设中的电力工程需要进行电缆的隧道敷设，一般采用暗敷的形式。
由于隧道地形比较复杂，而且受制于光线因素，所以隧道敷设的工程量很大，一般需要较大的资金与人力投入。
③桥架敷设。
桥架敷设通常应用于小镇、乡村等地区的电缆敷设，它包含托臂、盖板、立柱、隔板等结构，不通过管线进行敷设，因此敷设方法与其他电缆敷设有较大区别。
④电缆沟敷设。
电缆沟敷设主要应用于大城市电缆敷设，分为支架敷设、无支架敷设两种形式，敷设时需要先开挖电缆沟，同时将支架预埋进电缆沟。
⑤电缆排管敷设。
电缆排管敷设是使用排管（石棉水泥管、塑料管等）进行电缆排敷、敷设时要将电缆放在与管道平行上段，同时配合滑轮进行敷设。
2电线电缆选择策略2.1选用合适的电缆及接头为保证电缆施工质量，应科学做好电缆及其附件选型工作。
浅谈电线电缆的选型和安装敷设
浅谈电线电缆的选型和安装敷设电线电缆是电力、通讯设备的基本材料，其选型和安装敷设对于电力系统和通讯系统的正常运行起着至关重要的作用。
本文将从选型和安装敷设两个方面对电线电缆进行浅谈。
选型是指根据实际工程需求选择合适的电线电缆产品。
选型的原则主要包括适用性、可靠性、安全性、经济性和环保性。
首先，电线电缆的选型应根据不同的工程需求选择适用的电线电缆，包括导线材料、截面面积、绝缘材料等。
其次，电线电缆的可靠性是选型的重要考虑因素，切勿因为节省成本而选择质量差的产品。
再次，电线电缆的安全性也是选型的关键因素，必须符合国家标准和行业规范。
此外，电线电缆的经济性和环保性也是选型时需要考虑的因素，选用价格适中且环保的产品可提高工程的整体经济效益。
安装敷设是指将选好的电线电缆按照规定的要求和标准进行安装和铺设。
安装敷设的原则主要包括布线规划、安全措施、距离与间距、保护措施和接地等。
首先，布线规划是安装敷设的前提和基础，应根据工程需求和实际情况进行合理布置，避免过长线路和过多的分支。
其次，安全措施是为了避免电线电缆在敷设过程中受到机械损伤，应采取绝缘措施和防护措施，确保安全。
再次，距离与间距的确定是为了保证电线电缆敷设的合理性和安全性，根据不同电缆的特点和工程需求进行合理设置。
此外，保护措施也是安装敷设的重要内容，可采用金属管道、电缆槽、沟渠等方式进行保护。
最后，接地是电线电缆安装敷设的重要环节，应确保电线电缆与地面的良好接地，以保证电力系统的正常运行和人身安全。
总之，电线电缆的选型和安装敷设对于电力系统和通讯系统的正常运行起着至关重要的作用。
选型时应根据实际工程需求选择合适的电线电缆产品，注意适用性、可靠性、安全性、经济性和环保性。
安装敷设时应合理布线规划、采取安全措施、确定距离与间距、采取保护措施和保证良好接地。
只有通过正确的选型和安装敷设，才能保证电线电缆的正常运行和系统的安全稳定。
工厂供配电-导线选择的要求
导线的选择要求
1、根据允许电压损失选择导线截面
式中：ΔU%——电压损失百分值 U1——线路首端电压 U2——线路末端电压 Ue——线路额定电压
…………公式1
导线的选择要求
1、根据允许电压损失选择导线截面
……………公式2
式中：ΔU——电压损失 R——线路电阻 X——线路电抗 r0 ——线路单位长度电阻 L——线路长度
S=Ic/J
式中：S——导线截面（ mm2 ） J——经济电流密度
Ic——电流（A）
………………公式4
式中：ΔUr——电阻所产生的压降（v） ΔU——给定的允许电压损失（v） ΔUx——电抗所产生的压降（v）
导线的选择要求
1、根据允许电压损失选择导线截面
……………公式5
………………公式6
式中： ΔUr——电阻所产生的压降（v） Ｐ——有功功率（kW）
S——导线截面（ ）
Ue——额定电压（v） Ｌ——线路长度（m） ρ——导线电阻率
导—步骤
根据不同电压等级，计算允许电压偏差值 1
计算线路电抗（无功负荷）所产生的电压降 2
计算线路电阻（有功负荷）所产生的电压降 3
确定导线截面 4
导线的选择要求
2、按发热条件选择导线截面 3、按机械强度校验导线的最小截面 4、按经济电流密度选择导线截面
P——有功功率 Q——无功功率 UN ——额定电压 x0 ——线路单位长度电抗
导线的选择要求
1、根据允许电压损失选择导线截面
……………公式3
式中：ΔUX——电抗所产生的压降（v） R0——线路单位长度电阻（Ω ） Q ——线路的无功功率（kvar) L——线路长度（km）
导线的选择要求
机电设备维修专业-工厂供电课程教案33-34课-高低压电器的选择、导线和电缆截面的选择
教学设计
教学过程
教学环节教师讲授、指导（主导）内容
学生学习、
操作（主体）活动
时间
分配
一、二、
三、组织教学 (师生问候)
课程引入：
操作票填写练习。
新知识学习：
6-2高低压电器的选择
一、高压断路器(QF)
1、功能：不仅能通断正常负荷电流，而且能接通和承受一定
时间的短路电流，并能在保护装置的作用下自动跳闸，切除
短路故障，起到保护作用。
2、特点：有良好的灭弧装置，无明显断开点。
3、选择:
(1)按电压等级、使用环境、操作要求等确定类型
(2)选择额定电压、额定电流
(3)校验断流容量、短路电流动稳定性、热稳定性
二、高压隔离开关(QS)
功能：隔离电源，安全检修；接通和分断小电流电路。
特点：无灭弧装置，所以不能带负荷操作，严格遵守倒闸操
作，有明显断开点。
常见隔离开关
选择：除不考虑其断流容量其它同高压断路器。
功能：接通和分断负荷电流；与高压熔断器串联使用，
借助熔断器来切断短路故障。
特点：设有简单的灭弧装置，有明显断开点，也具有
隔离电源、保证安全检修的作用。
型号：
（四）高压熔断器（FU）
功能：所在电路的电流超过给定值一定时间后使其熔
体熔化而分断电流、断开电路的一种保护电器。
熔断
器的主要作用是对电路及电路设备进行过负荷和短路
保护。
师生问好
操作票填写
短路电流的危害讨
论
三相短路电流的基
本形式分析
结合图片进行讨论
分析
1min
29min
19min。
工厂供配电技术-工业企业用电-项目6-工厂电力线路的敷设与维护
电力线路及接线方式
四、工业企业变电所主接线形式选择
• 1.总降压变电所 • 总降压变电所的高压侧,一般为电压35～110 级,
• 适用 一般用于三级负荷和部分次要的二级负荷 供电。
电力线路及接线方式
一、工厂配电系统接线方式
• 2.树干式线路 • 树干式线路是指线路分布像树干一样，既有主干
，也有分支。 • 树干式接线是指从总变配电所引出的每路高压干
线在厂区内沿车间厂房或道路敷设,每个车间变配 电所或高压设备直接从干线上接出分支供电。
电力线路及接线方式
二、车间低压供电网路的接线方式
• 3.低压混合式供电线路 • 工业企业中的车间低压负荷分布特点,很少采用单
一的放射式或树干式供电系统,一般多为混合式供 电系统, 车间内动力线路和照明线路应分开,以免 相互影响。
电力线路及接线方式
二、车间低压供电网路的接线方式
• 3.低压混合式供电线路 • 当交流电发生故障时,则自动地将事故照明切换到
。两路树干式接线尾端连接起来就构成了环形接 线。 • 这种接线运行灵活，供电可靠性高，线路检修时 可切换电源，故障时可切除故障线段，缩短停电 时间，在现代化城市电网中应用较广泛。
电力线路及接线方式
二、车间低压供电网路的接线方式
• 1.低压放射式供电线路 • 低压放射式线路 主要有带集中负荷的一级放射
最常用的主接线形式是桥式主接线。因为它适合 于2～3个电源进线、装有2～3台变压器,而且通 过桥式断路器可互相沟通,能满足一、二级负荷供 电可靠性的要求,比较简单经济。
供电线路导线的选择
工厂供配电技术（论文)题目：供电线路导线的选择姓名：系别：电气工程系班级：学号：指导老师：完成日期：2013年1月6日目录第1章 概述 (1)第2章 导线的选择 (2)2.1 35kV 架空线选择 (2)2.2 10kV 电缆选择 (3)2.2.1 假想时间ima t 的确定 (3)2.2.2 高压配电室至各车间电缆的选择校验 (3)2.3 配电母线到1号车间变电所的电缆选择 (7)2.4 配电母线到2号车间变电所的电缆选择 (7)2.5 配电母线到3号车间变电所的电缆选择 (8)2.6 配电母线到所用变的电缆选择 (8)第3章 案例分析 (9)3.1案例一 (9)3.1.1事故现象 (9)3.1.2事故原因分析 (9)3.1.3事故对策 (9)3.2案例2 (9)3.2.1事故现象 (9)3.2.2事故原因分析 (10)3.2.3事故对策 (10)3.3案例3 (10)3.3.1事故现象 (10)3.3.2事故原因分析 (10)3.3.3事故对策 (11)第4章 小结 (12)第1章概述众所周知，电能是生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供；电能的输送的分配既简单，又便于控制、调节和测量，有利于实现生产过程自动化。
工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。
工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。
其基本内容有以下几方面：进线电压的选择, 变配电所位置的电气设计, 短路电流的计算及继电保护, 电气设备的选择,车间变电所位置和变压器数量、容量的选择,防雷接地装置设计等. 工厂供电设计是否完善不仅影响工厂的生产，而且也反映到工厂供电的可靠性与安全生产上，它与企业的经济效益，设备安全运行以及工人的人身安全密切相关，因此，搞好工厂供电工作对于整个工厂的生产发展有十分重要的意义。
工厂用电缆母线导线选择与校验
• （二）导线截面选择原则 • 1.发热条件 • 2.经济电流密度 • 3.电压损耗条件 • 4.机械强度条件 • 5.低压动力线路截面 • 6.低压照明线
• 二、导线及电缆截面选择
• （一）按发热条件ห้องสมุดไป่ตู้择导线截面
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 有一条长5 km的10 kV架空线路，采用LJ—70型铝绞线架 设，已知：线路计算负荷为PC=1200 kW， ，导线水平等 距排列，线间距离为1m，线路允许电压损耗为5%，试校 验该线路是否满足电压损耗的要求？
• 试按发热条件选择380V/220V，低压动力 TN—C系统中的相线和PEN线截面。已知 线路的计算电流为185A，当地最热月平均 气温为32℃；拟采用BLX—500型铝芯橡皮 线明敷设。
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
• 有一条采用LJ型铝绞线架设5km长的10kV供电的架空输电 线路，有功计算负荷为PC=3000kW， ，试按发热条件选 择其导线截面，并校验其发热条件和机械强度。
• 多个集中负荷的三相线路电压损失计算
• 导线及电缆截面选择与校验
• 由于线路的电压降相对于线路电压来说很 小，所以可近似的把线路电压降的水平分 量ΔUx视为电压损耗。根据图6—23（b） 的相量图可求出01段和02段的电压损耗计 算公式
• 导线及电缆截面选择与校验
• 导线及电缆截面选择与校验
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
任务3.1 架空线路的敷设与维护
4.事故巡线应注什么？ 答：事故巡线应始终认为线路带电，即使明知线 路停电也应认为有随时恢复送电的可能。 5.操作中发生疑问应怎么办？ 答：操作中发生疑问时，不准擅自更改操作票， 必须向值班调度员或工区值班员报告，弄清楚后 再进行操作。
任务3.1 架空线路的敷设与维护
任务3.1 架空线路的敷设与维护
【任务描述】
本任务主要是了解架空线路的结构、接 线方式和架空线路的敷设方法及基本参数的 选择，能根据故障现象查找故障点并进行相 关处理。寻找架空线路的运行管理知识，协 助工程人员完成对工厂供电线路的敷设。
任务3.1 架空线路的敷设与维护
【任务目标】 技能目标： 1.能协助完成工厂架空线路的敷设； 2.能初步判断线路的一般故障点。 知识目标： 1.了解架空线路的结构； 2.掌握架空线路和电缆线路的敷设。
任务3.1 架空线路的敷设与维护
3.对导线的巡视内容是什么？ 答：(1)有无断股、烧伤、腐蚀等现象； (2)气温变化时弧垂的变化是否正常，三相弧垂 是否一致； (3)线路交叉时，跨越距离及导线对地距离是否 符合规定； (4)导线接头处有无过热而变色现象； (5)线夹、防震锤等有无异常现象； (6)引线对杆塔或横担的距离是否符合规定。
学习情景3 工厂配电线路的敷设与导线电缆的选择
技能目标： 1.能通过查阅供电线路的敷设相关资料完成工厂配电线 路的敷设信息的搜集任务； 2.能与工程施工人员配合对工厂内电缆线路进行敷设工 作； 3.能根据工厂负荷选择导线和电缆的基本参数； 4.能与工程施工人员配合对工厂内电缆线路进行巡视和 检修工作。 知识目标： 1.了解架空线路和电缆线路的结构、敷设与维护的相关 知识； 2.掌握低压配电线路的敷设与维护的基本知识。
架空线路的敷设主要应掌握架空线路的敷设原则 和架空线路的施工。
任务3.1 架空线路的敷设与维护
3.架空线路的维护 架空线路的故障原因有自然环境影响、外部因素影响、
人为因素影响。 架空线路的故障按线路的机械性能可以分为倒杆和断线
两类，按电气性能分为单相触地、双相短路、三相短路。 架空线路查找故障点的总原则是：先主干线，后分支线。
任务3.2 电缆线路的敷设与维护
3.2.1 电缆线路的结构与敷设 一、电缆线路的结构
电缆线路的结构主要由电缆、电缆接头和终端 头、电缆支架和电缆夹等组成。具有运行可靠、不 易受外界影响，美观等优点。
任务3.1 架空线路的敷设与维护
二、架空线路的敷设 1．架空线路的敷设原则 2．架空线路的施工
图3-1-5 导线在电杆上的排列方式 a)、f)水平排列 ｂ)、c)三角形排列 d)双回路三角形排列 e)双回路垂直排列
1—电杆；2—横担；3—导线；4—避雷线
任务3.1 架空线路的敷设与维护
3.1.3 架空线路的维护 一、架空线路的故障原因 1.自然环境影响 2.外部因素影响 3.人为因素影响
任务3.1 架空线路的敷设与维护
三、架空线路的运行管理 1. 生产计划管理 2. 2. 供电设备的管理 3. 1）设备验收管理 4. 2）设备巡视管理 5. 3）设备维护管理 6. 4）设备检测管理 7. 5）设备预试管理 8. 6）设备缺陷管理 9. 供电线路设备的缺陷按其严重程度分为三大类：
紧急缺陷、严重缺陷、一般缺陷。 10.7）设备检修、技术改造管理
二、架空线路故障点的判断 1.故障的分类 1）按线路的机械性能可以分为倒杆和断线两类 2）按电气性能分为单相触地、双相短路、三相短路
任务3.1 架空线路的敷设与维护
2.故障点的查找 查找故障点的总原则是：先主干线，后分支 线。对经巡查没有发现故障的线路，可以在 断开分支线断路器后，先试送电，尔后逐级 查找恢复没有故障的其它线路。 (1)短路故障的查找 (2)接地故障的查找
任务3.1 架空线路的敷设与维护
【知识拓展】架空线路工作现场的基本知识 1.为什么要对架空电力线路进行巡视与检查？ 答：是为了经常掌握线路的运行状况，做好沿线 的护线宣传工作，及时发现缺陷和预防事故，并 为线路检修提供依据。 2.线路的巡视和检查可分哪几种？ 答：定期巡视；特殊巡视；夜间巡视；登杆塔巡 视；故障巡视；登线巡视（限于500kV线路）； 预防性巡视与检查。
【学习小结】 1.工厂电力线路及接线方式
工厂供配电线路是工厂电力系统的重要组成部分， 担负着输送电能和分配电能的重要任务。工厂供配电 线路按结构主要分为架空线路和电缆线路两类。 2.架空线路的敷设
架空线路由导线、电杆、横担、绝缘子、线路金 具（包括避雷线）等组成，有的电杆上还装有拉线或 扳桩，用来平衡电杆各方向的拉力，增强电杆稳定性； 也有的架空线路上架设避雷线来防止雷击。
【任务描述】 本任务主要是了解电缆线路的结
构，掌握电缆线路的敷设方法，学会 对一般保障点的查找，训练借助查阅 相关资料判断线路种类，了解电缆线 路的运行管理，协助工程人员完成对 工厂供电线路的敷设。
任务3.2 电缆线路的敷设与维护
【子任务目标】 技能目标： 1.能协助完成电缆线路的敷设； 2.能进行电缆线路的日常维护； 3.能对一般故障点进行初步判断。 知识目标： 1.了解电缆的结构； 2.了解电缆型号中各符号的含义； 3.掌握电缆线路的敷设方法； 4.学会对一般保障点的查找。
对经巡查没有发现故障的线路，可以在断开分支线断路器后， 先试送电，尔后逐级查找恢复没有故障的其它线路。
架空线路的运行管理包括生产计划管理和供电设备的管 理。供电设备的管理包含设备验收管理、设备巡视管理、设 备维护管理、设备检测管理、设备预试管理、设备缺陷管理 和设备检修及技术改造管理等。
任务3.2 电缆线路的敷设与维护
任务3.1 架空线路的敷设与维护
3.1.1 工厂电力线路及接线方式 工厂供配电线路是工厂电力系统的重要组成部
分，担负着输送电能和分配电能的重要任务。工 厂供配电线路按结构主要分为架空线路和电缆线 路两类。 3.1.2 架空线路的敷设 一、架空线路的结构
架空线路由导线、电杆、横担、绝缘子、线路 金具（包括避雷线）等组成。
