PHC管桩产品介绍
PHC管桩
PHC管桩PHC管桩，即预应力高强度混凝土管桩。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ? 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm,800mm ，混凝土强度等级?C80。
1、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示表1 PHC 管桩的常用规格承载力标准值序号外径(mm) 壁厚(mm) 适用楼层备注(kN)1 300 70 900 6,122 400 95 1700 6,183 500 100 2350 10,304 500 125 2700 20,355 550 100 2800 10,306 550 125 2800 20,357 600 130 3200 20,408 800 130 4500 30,50 2、PHC 管桩的优点2.1单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ,80% ，桩侧摩阻力提高20%,40% 。
因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。
广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。
PHC管桩规格及性能参数一览符合G
PHC管桩规格及性能参数一览符合GPHC（Prestressed High-strength Concrete）管桩是一种常用的基础施工材料，具有一系列的性能参数和规格要求。
下面是PHC管桩的规格及性能参数一览。
一、PHC管桩的规格1. 直径：常见的PHC管桩直径有300mm、400mm、500mm、600mm、800mm等规格，根据项目需要选择合适的管桩直径。
2. 壁厚：PHC管桩的壁厚一般为10mm～30mm，也可以根据需要进行定制。
3.长度：PHC管桩的长度一般为2m～20m，根据不同的地质条件和工程要求进行选择。
二、PHC管桩的性能参数1.承载力：PHC管桩具有较高的承载能力，能够承受较大的荷载。
根据不同的直径和壁厚，PHC管桩的承载力可以达到几百吨甚至上千吨。
2.拉性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗拉性能。
一般来说，PHC管桩的抗拉强度可以达到100MPa以上。
3.抗压性能：PHC管桩使用高强度混凝土制成，具有较好的抗压性能。
一般来说，PHC管桩的抗压强度可以达到80MPa以上。
4.抗弯性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗弯性能。
一般来说，PHC管桩的抗弯能力可以达到100kN·m以上。
5.抗冲刷性能：PHC管桩采用高密度混凝土制成，具有较好的抗冲刷性能。
可以在较恶劣的环境条件下使用，如河道、海岸线等。
6.耐久性：PHC管桩使用高强度混凝土和抗腐蚀材料制成，具有较好的耐久性。
在常规使用条件下，PHC管桩可以使用50年以上。
7.连接性能：PHC管桩的连接性能好，可以采用各种连接方式，如搭接连接、螺纹连接、套筒连接等，确保整体施工质量和稳定性。
三、符合G的要求符合G的PHC管桩应具备以下特点：1.符合国家标准的尺寸和偏差要求。
2.强度、承载力、抗弯性能符合国家标准的要求。
3.使用标准规定的原材料生产制造。
4.进行合格的质量控制和质量检验。
5.可以提供国家标准要求的质量证明和检测报告。
phc管桩设计讲义
PHC管桩设计专题讲座一、PHC管桩简介PHC管桩，即预应力高强度混凝土管桩。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，在工厂制成一种空心圆筒型混疑土预制构件，直径从300mm～800mm ，混凝土强度等级≥C80。
二、PHC管桩的优点及适用条件与其它桩基相比，PHC管桩具有单桩竖向承载力高、抗弯抗拉性能好、耐久性好、施工快速方便且施工现场整洁安全、单位承载力造价低、对持力层起伏变化大的地质条件适应性强等诸多优点。
所以目前在全国尤其是在沿海地区的工程中应用非常广泛。
PHC桩适用于以砂质粉土层、砂层或强风化岩层作持力层，持力层上面一般为粘土层、淤泥质粘土层等桩不难穿透的土层。
当持力层为微风化或中风化岩层时，PHC桩难以进入持力层，此时，就不宜使用PHC桩。
当桩须穿透较厚的硬土夹层时（如砂质粉土层、砂层等）则应选用其它穿透力很强的管桩更经济。
如在xx厂区内的土层（如附表一所示）就非常适宜采用PHC 桩。
但在xx厂区内当桩端持力层很深（埋深≥70m）同时又需穿透较厚（厚度≥20m）的硬土夹层时就该考虑钢管混凝土桩（简称SCP 桩）或钢管桩（简称SP桩）这类穿透力较强的管桩。
另外，在淤泥地区慎用PHC桩，除非采取桩周淤泥固化措施。
三、单桩承载力特征值的计算1．单桩竖向抗压承载力1）单桩按岩土条件决定的承载力特征值通常按岩土工程勘察报告提供的侧阻力及端阻力特征值进行计算，计算中将杂填土、自重湿陷性黄土、液化土及淤泥、淤泥质土的侧阻力去除。
初步设计时的估算公式为：R a=q pa A p+u pΣq sia l i其中：R a-单桩竖向承载力特征值q pa、q sia-桩端端阻力、桩侧阻力特征值Ap-桩底端横截面面积u p-桩身周边长度l i-第I层土的厚度2）计算单桩承载力特征值所采用的钻孔数量不应过少，工程规模小时不少于3个孔；工程规模较大时，地基不均匀时，应增加所取钻孔数量，不少于6个孔。
phc管桩类型
首先，PHC管桩是指预应力混凝土管桩，它是一种在土工建筑工程中广泛应用的基础设施材料。
PHC管桩作为一种基础设施材料，具有以下特点：
1. 质量稳定： PHC管桩具有强度高、密实性好、耐久性强等特点，因此质量稳定。
2. 施工简便：PHC管桩施工简单方便，适用于各种地质条件，并且可以在各种环境下进行安装。
3. 可重复使用： PHC管桩可以重复使用，降低了施工成本。
4. 长寿命： PHC管桩具有长寿命的特点，可用于不同类型的基础设施建设，如道路、桥梁、隧道等。
接下来，我们将介绍PHC管桩的几种类型：
1. 普通PHC管桩：普通PHC管桩是最常见的一种管桩，它具有较好的强度和密实性，适用于各种地质条件下的建设。
2. 钻孔灌注PHC管桩：钻孔灌注PHC管桩是通过钻孔的方式将预应力钢筋灌注到管体中，从而提高了管桩的强度和稳定性。
3. 环形PHC管桩：环形PHC管桩是在普通PHC管桩的基础上加入了环形预应力钢筋，提高了管桩的承载能力和稳定性。
4. 双层PHC管桩：双层PHC管桩是由两个PHC管桩组成的一种结构，它具有很高的承载能力和稳定性，适用于大型基础设施建设。
5. 螺旋PHC管桩：螺旋PHC管桩是一种通过螺旋灌注的方式制成的管桩，可以有效地加强土壤的承载能力和稳定性。
总之，PHC管桩作为一种基础设施材料，在各种工程建设中都有广泛的应用，而不同类型的PHC管桩根据其特点和用途有着不同的应用场景。
预应力管桩(PHC)产品特点
预应力管桩（PHC）产品特点
1、适用面广。
适用于工业与民用建筑的承台桩基础，铁路、公路
与桥梁、港口、码头、水利市政、构筑物及大型设备工程基础。
2、产品结构合理，品种规格齐全，供设计选用范围广。
外径有
300-600的壁厚不一，A型-C型的各类管桩，桩身承载力设计
值1250-6000KN（即125-600t）。
3、管桩砼强度高，采用加掺矿物掺合料、外加剂新技术，进行科
学配比设计，可确保混凝土强度等级≥C80.
4、桩身承载力高，抗弯性能好。
它采用了预应力混凝土用钢棒，
先张法预应力张拉工艺，有较高的抗裂弯矩与极限弯矩。
其桩
身承载力比其它桩种高2-5倍。
5、成桩质量可靠，采取工业化生产，有成熟的工艺和完善的质量
管理体系作保证，可在生产过程中施行有效的质量控制。
6、对地质条件适应性强，由于桩身强度高，密实耐打，有较高的
穿透能力，对持力层起伏变化大的地质条件有较强的适应性。
7、运输吊装方便，桩接驳迅速。
成桩长度不受限制，用普通的电
焊机即可实现自由接驳。
8、文明施工，现场整洁，不污染环境，符合环保要求，施工机械
化程度高，检测方便，监理强度低。
9、经济效益好。
其施工周期短，效率高，回报快，施工现场简单，
便于管理，可节约施工费用，单位承载力造价低，综合经济效
益好。

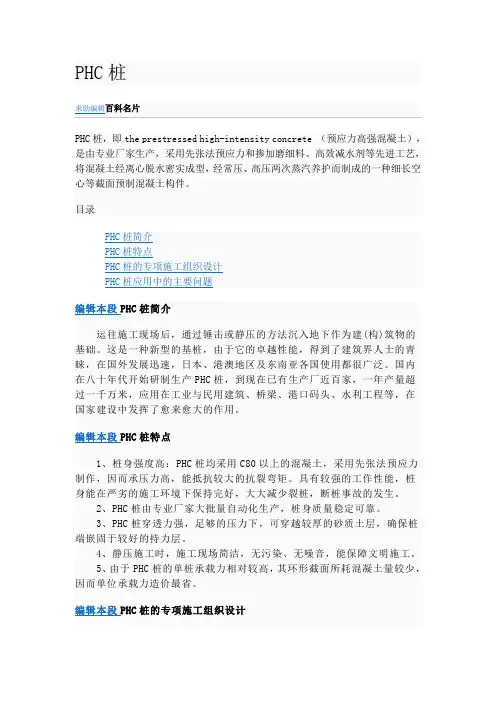

PHC桩
PHC桩求助编辑PHC桩，即the prestressed high-intensity concrete （预应力高强混凝土），是由专业厂家生产，采用先张法预应力和掺加磨细料、高效减水剂等先进工艺，将混凝土经离心脱水密实成型，经常压、高压两次蒸汽养护而制成的一种细长空心等截面预制混凝土构件。
目录编辑本段PHC桩简介运往施工现场后，通过锤击或静压的方法沉入地下作为建(构)筑物的基础。
这是一种新型的基桩，由于它的卓越性能，得到了建筑界人士的青睐，在国外发展迅速，日本、港澳地区及东南亚各国使用都很广泛。
国内在八十年代开始研制生产PHC桩，到现在已有生产厂近百家，一年产量超过一千万米，应用在工业与民用建筑、桥梁、港口码头、水利工程等，在国家建设中发挥了愈来愈大的作用。
编辑本段PHC桩特点1、桩身强度高：PHC桩均采用C80以上的混凝土，采用先张法预应力制作，因而承压力高，能抵抗较大的抗裂弯矩。
具有较强的工作性能，桩身能在严劣的施工环境下保持完好，大大减少裂桩，断桩事故的发生。
2、PHC桩由专业厂家大批量自动化生产，桩身质量稳定可靠。
3、PHC桩穿透力强，足够的压力下，可穿越较厚的砂质土层，确保桩端嵌固于较好的持力层。
4、静压施工时，施工现场简洁，无污染、无噪音，能保障文明施工。
5、由于PHC桩的单桩承载力相对较高，其环形截面所耗混凝土量较少，因而单位承载力造价最省。
编辑本段PHC桩的专项施工组织设计1. PHC桩专项施工组织设计主要考虑施工方法、桩机与桩锤的选择等而。
桩机可按PHC桩的设计长度与施工成本，并结合实际现场情况选择。
选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。
桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。
如果桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩送到设计标高。
phc桩的应用和发展前景及在施工过程中的质量控制
PHC桩的应用和发展前景及监理在施工过程中的质量控制一、高强预应力砼管桩(PHC桩)简介高强预应力管桩(以下简称预应力管桩或管桩)可分为先张法预应力管桩和后张法预应力管桩，本文主要是对前者进行介绍。
先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心圆筒型桩身、端头板和钢套箍等组成。
管桩按砼强度等级分为预应力砼管桩(PH)和预应力高强砼管桩(PHC)，PC桩的砼强度等级不低于C80，**大楼采用的是φ500的PHC桩，(PHC-A500-100高强预应力砼管桩，A型，桩径500mm壁厚100mm)为摩擦端承桩。
根据**设计院研究院提供的岩土工程勘测报告显示，桩端持力层为强风化砂质泥岩，端阻力特征值qpa=40000kpa，设计要求桩端进入持力层500mm，以桩长和终压值进行双控，桩长不小于25．5m，单位桩竖向承载力特征值1780KN，单桩竖向极限承载力3600KN(终压值)，总桩数544并且每根桩的拉头数量不多于3个。
二、预制管桩及静压桩的优点l、施工时无噪音，很适合在市区及其他对噪音有限制的地点施工，如学校、医院办公大院及住宅小区外，均可采用静力压桩，以使附近单位和居民的正常工作、生活环境不受噪音的干扰，在环境保护日益增强的现代社会，静压法施工的这一优势将会得到进一步体现。
2、施工时无震动，且静压施工引起的土体隆起和水平挤动比锤击桩小一些。
3、单桩承载力高，预应力管桩桩身砼强度高，有的高达80Mpa，并可打入密实的砂层及强风化岩层，桩尖进入强风化岩层后，经过强烈的挤压，桩尖附近的强风化岩层已不是原始状态，桩端承载力可比原状态提高80％-100％，所以管桩承载力设计值要比同样直径的沉管灌注桩或钻孔灌注桩高，4、对持力层起伏变化大的地质条件适应性强，因为管桩桩节长短不一，以江汉区法院工地为例，管桩桩节长度从6-14米不等，搭配灵活，接长方便，在施工现场可随时根据地质条件的变化调整接桩长度，节省用桩量，不会像普通的预制砼方桩那样容易出现桩长不足或者余桩林立的现象。
PHC管桩
PHC管桩PHC管桩，即预应力高强度混凝土管桩。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。
1 、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示[2] 。
表1 PHC 管桩的常用规格外径(mm ) 壁厚(mm ) 承载力标准值( kN ) 适用楼层300 70 900 6 ～12400 95 1700 6 ～18500 100 2350 10 ～30500 125 2700 20 ～35550 100 2800 10 ～30550 125 2800 20 ～35600 130 3200 20 ～40800 130 4500 30 ～502、PHC 管桩的优点2. 1 单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。
因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。
广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。
PHC管桩
PHC管桩PHC管桩，即预应力高强度混凝土管桩。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。
简介PHC是单词prestress high concrete的缩写。
最新PHC管桩国家建筑标准图集规范为10G409。
分类1 、按桩身混凝土有效预压应力值分：A型、AB型、B型、C型2 、按混凝土强度等级分：预应力混凝土管桩 （代号PC）、预应力高强度混凝土管桩 （代号PHC）3 、按外径（mm）分：300、400、500、600、700、800、1000、1200等规格标记标记例如：外径500mm，壁厚100mm，长度12m的A型PHC管桩的标记为： PHC 500 A 100 -12优点2、PHC 管桩的优点2. 1 单桩承载力高 由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。
因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
2. 2 应用范围广 PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。
广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
2. 3 沉桩质量可靠 PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本 通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种 。
PHC桩
3.吊装与运输。PHC桩混凝土强度宜超过80%时才能吊装，吊装有两种方法：当桩长大于13m的PHC桩宜采用支 点法，两支点设在离桩两端0.21L处；当桩长不大于13m时，可采用直接进行水平起吊，采用专用吊钩钩住管桩两 端内壁直接进行水平起吊。PHC桩强度达到100%时方可运输，桩在运输过程中支承应满足堆放的要求，并且要绑 扎牢固。 PHC桩堆放场地要坚实平整，且最下层要在两支点下放垫木，且垫木支撑点应在同一平面上。本工程 PHC桩的堆放层数不得超过四层。PHC桩的吊装、运输及堆放过程中应轻起轻放，应避免振动、碰撞、滚落。
感谢观看
ቤተ መጻሕፍቲ ባይዱ
施工设计
1. PHC桩专项施工组织设计主要考虑施工方法、桩机与桩锤的选择等而。桩机可按PHC桩的设计长度与施工 成本，并结合实际现场情况选择。选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及 土质、气象等条件，并掌握各种锤的特性。桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩 阻力和桩的回弹产生的能量损失等。如果桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩 送到设计标高。施工方法：根据打桩施工区域内的地质情况和基础几何形状，要合理选择打桩顺序，对周围建筑 物采取预防措施。
产品特点
1、桩身强度高：PHC桩均采用C80以上的混凝土，采用先张法预应力制作，因而承压力高，能抵抗较大的抗 裂弯矩。具有较强的工作性能，桩身能在严劣的施工环境下保持完好，大大减少裂桩，断桩事故的发生。
2、PHC桩由专业厂家大批量自动化生产，桩身质量稳定可靠。 3、PHC桩穿透力强，足够的压力下，可穿越较厚的砂质土层，确保桩端嵌固于较好的持力层。 4、静压施工时，施工现场简洁，无污染、无噪音，能保障文明施工。 5、由于PHC桩的单桩承载力相对较高，其环形截面所耗混凝土量较少，因而单位承载力造价最省。
phc管桩类型
PHC管桩，全称为预应力混凝土管桩，是一种常见的地基处理和基础施工技术。
它具有搭建稳定、承载能力强、施工速度快等优点，在土木工程领域得到了广泛应用。
本文将对PHC管桩的类型进行详细介绍，以帮助读者更好地了解和应用该技术。
一、PHC管桩的定义和特点PHC管桩是一种由预应力混凝土制成的圆柱形结构，其截面呈现出空心或实心的形态。
该种管桩在生产过程中通过预应力技术使其具备了较高的抗压和抗弯能力，可有效承担建筑物和土体的荷载，从而达到加固地基的目的。
PHC管桩具有以下特点：1. 高强度：PHC管桩采用预应力混凝土制作，具有较高的强度和刚度，能够有效地抵抗土壤的压力和变形。
2. 高承载能力：PHC管桩通过预应力作用，提高了桩身的承载能力，能够承受较大的垂直和水平荷载。
3. 施工速度快：PHC管桩制作工艺简单，生产周期短，安装方便，能够实现快速施工，提高工程进度。
4. 节约成本：PHC管桩具备较长的使用寿命，不需要额外的维护和保养，能够有效降低工程成本。
二、PHC管桩的常见类型1. 空心PHC管桩空心PHC管桩是指桩身内部为空心的结构。
它主要由圆形或多边形的截面组成，可以根据实际需要调整截面尺寸和形状。
空心PHC 管桩适用于一些需要进行地下工程排水、通风或穿越管线的场合。
在施工过程中，空心PHC管桩可以通过加固和注浆等措施提高其承载能力。
2. 实心PHC管桩实心PHC管桩是指桩身内部填充了混凝土的结构。
它相对于空心PHC管桩更为坚固和稳定，适用于承受大荷载或特殊地质条件下的工程项目。
实心PHC管桩在施工过程中需要严格控制填充混凝土的配合比和浇筑质量，以确保其整体性和稳定性。
3. 预制PHC管桩预制PHC管桩是指在工厂或现场预制成型的管桩。
它可以根据具体的工程要求进行定制，包括长度、直径、壁厚等参数的调整。
预制PHC管桩具备生产周期短、质量可控、施工速度快等优势，适用于大规模地基处理和基础施工工程。
4. 钻孔灌注PHC管桩钻孔灌注PHC管桩是指先在土层中钻孔，然后将PHC管桩沿钻孔灌注混凝土而成。
(生产管理知识)PHC管桩生产和施工工艺
PHC管桩生产和施工工艺1 、PHC 管桩简介预应力高强度混凝土管桩代号为PHC (简称PHC 管桩)[1]。
是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。
PHC 管桩的常用规格及适用范围如表1所示[2] 。
表1 PHC 管桩的常用规格外径(mm ) 壁厚(mm ) 承载力标准值( k N ) 适用楼层300 70 900 6 ～12400 95 1700 6 ～18500 100 2350 10 ～30500 125 2700 20 ～35550 100 2800 10 ～30550 125 2800 20 ～35600 130 3200 20 ～40800 130 4500 30 ～502、PHC 管桩的优点2. 1 单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。
因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。
2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。
广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。
2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。
2024版PHC预应力混凝土管桩
PHC预应力混凝土管桩CONTENTS•引言•PHC预应力混凝土管桩生产工艺•PHC预应力混凝土管桩力学性能研究•PHC预应力混凝土管桩施工技术探讨•PHC预应力混凝土管桩在实际引言01环保与节能要求PHC 预应力混凝土管桩在生产和使用过程中具有环保、节能等优势，符合国家可持续发展战略。
土木工程领域需求随着土木工程领域的不断发展，对基础工程的要求也越来越高，PHC 预应力混凝土管桩作为一种新型基础工程材料，具有广阔的应用前景。
提高工程质量PHC 预应力混凝土管桩具有高强度、高耐久性等特点，能够有效提高工程质量，减少维护成本。
背景与意义PHC预应力混凝土管桩概述定义与分类01PHC预应力混凝土管桩是一种采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，可根据不同使用场景进行分类。
结构特点02PHC预应力混凝土管桩具有空心率高、吊装方便、施工速度快等特点，同时其承载能力高，抗裂性好。
应用范围03PHC预应力混凝土管桩广泛应用于工业与民用建筑、港口码头、市政桥梁等基础工程领域。
国内外研究现状及发展趋势国内研究现状国内对PHC预应力混凝土管桩的研究起步较晚，但近年来发展迅速，已经在多个领域得到了广泛应用。
国外研究现状国外对PHC预应力混凝土管桩的研究较早，技术相对成熟，已经在许多大型工程中得到了成功应用。
发展趋势随着科技的不断进步和环保要求的不断提高，PHC预应力混凝土管桩将朝着更高强度、更环保、更节能的方向发展，同时其应用领域也将进一步拓宽。
PHC 预应力混凝土管桩生产工艺02原材料选择与检验水泥选择符合国家标准的水泥，并进行强度、安定性等指标的检验。
骨料选用质地坚硬、级配良好的砂石骨料，控制含泥量和针片状含量。
钢筋采用高强度、低松弛的预应力钢筋，进行力学性能和化学成分检验。
外加剂选用高效减水剂、引气剂等，改善混凝土工作性能和耐久性。
生产工艺流程钢筋骨架制作将预应力钢筋按照设计要求进行下料、编织和焊接，形成钢筋骨架。
管桩技术资料
搜了网-供应预应力高强混凝土(PHC)管桩，其他管件，预应力高强混凝土(PHC)管桩，这里云集了众多的供应商，采购商，制造商。
这是供应预应力高强混凝土(PHC)管桩的详细页面。
产品规格：外径300mm: 理论壁厚70mm,型号A.AB,桩长5.7.9.10.11m,理论重量126kg/m外径400mm:理论壁厚90mm,型号A.AB,桩长5.7.9.10.11.12.13m,理论重量219kg/m外径500-1mm:理论壁厚100mm,型号A.AB,桩长 5.7.9.10.11.12.13.14m,理论重量314kg/m外径500-2mm:理论壁厚125mm,型号A.AB 5.7.9.10.11.12.13.14m,理论重量368kg/m外径600mm:理论壁厚100,型号A.AB 5.7.9.10.11m,理论重量423kg/m备注：1、除A.AB型号外，用户特殊需要也能生产C型桩。
2、桩长度除上述所列桩长外，特种长度也可以面议。
力学性能：外径mm 型号砼有效预应力值δpc (MPa) 管桩抗弯性能管桩桩身竖向承载力设计值Rp(KN)抗裂弯矩KN.m 极限弯矩KN.m300 A 4.1 23 34 1050AB 6.4 28 45 990400 A 4.4 52 77 1800AB 6.1 63 104 1740500-1 A 4.0 99 148 2620AB 5.4 121 200 2530500-2 A 3.4 99 148 3120AB 4.6 121 200 3030600 A 4.0 164 246 3540AB 5.3 201 332 3420预应力主筋直径7.1mm 9.0mm 10.7mm截面积40mm2 64mm2 90mm2抗折强度≥1275MPa抗拉强度≥1420MPa弹性模量2.0×105N/mm2延伸率≥5%松驰率≤2.5%混凝土(经压蒸养护后) 强度等级C80 弹性模量3.8×104N/mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、抗震、抗裂、抗弯、抗折性能好
因选用高强度低松弛预应力特种钢筋 （PC钢棒）, 采用先张法预应力工艺, 对 高强度混凝土桩身施加较高的有效预应力， 使管桩具有相当大的抗弯、抗折、抗裂能 力, 能有效地约束打桩时所产生的拉应力, 使其成为目前建筑行业中抗地震、抗地层 蠕动最好的基础材料。并且, 在运输及施工 打桩过程中均能保持桩身完好。
5
抗渗性 耐腐蚀性
生产，混凝土密实 度非常高，抗渗及
式生产,混凝土密 实度低，抗渗及
耐腐蚀性能非常好。耐腐蚀性一般。
6 耐久性 非常好
一般
7 节能
很好。采用空心圆 管桩，原材料消耗 量很少。且单桩承 载力很高，用桩量 少。
很差。实心方桩， 原材料消耗量大。 且单桩承载力低， 用桩量大。
8 环保
很好。采用先进设 备生产，生产过程 扬尘少；施工过程 无废弃物产生。
φ500(厚)3700KN 因此，在实际应用
设计取值≥2100N 中，设计一般以稍
所以相同直径管桩 密卵石层为持力层,
的承载力是方桩的 取值一般为300－
2倍以上。
380KN。
3 抗震性 非常好
差
抗裂性 4 抗折性
非常好。能在任意 差。吊点位置要 位置设置吊点。 求严格。
采用高速离心方式 采用人工振捣方
PHC管桩结构组成
1、原材料组成：
混凝土： 强度等级＞C80。由52.5#普通硅酸 盐水泥、微硅粉、添加剂、砂、碎石等组成。 钢 筋： PC钢棒(30锰硅钢阴螺纹钢筋)，用 于预应力张拉主筋；冷拔丝，用于箍筋。 端头板：Q235普碳钢，用于张拉、接长。 套 箍 ：用于保护桩头完好。
2、构 造：
1999年9月21日凌晨1时47分，台湾南投、 台中地区发生7.6级大地震，震源10公里左 右。这次地震后，台湾也对建筑物破坏进 行了调查研究，基础方面的调查得出与日 本同样的结论。所以，目前在台湾地区， 管桩已经成为建筑基础的首选桩型。
2008年5月12日14点28分发生的汶川大地 震，对建筑物的破坏程度，需要我们重新 审视现代建筑结构设计选型安全性能的重 要性，因此，推广管桩意义重大。
序 号
特点
1 强度
2 承载力
3 抗震性能
PHC管桩
传统方桩
＞C80
(我公司标准＞C90)
C30
好，桩身穿透力强，能充 好, 机械成孔, 能充分利用 分利用地基的承载力。 地基的承载力。
非常好, 桩身强度非常高, 非常差, 桩径小, 桩身强度
采用特种钢筋，且施加了 低，钢筋为普通螺纹钢,
预应力。
且无预应力。
单桩承载力高，桩身钢筋 用量少，施工费用低，施 工周期非常短，综合成本 低，经济性能好。
施工费用高, 护壁及清淤 费用高, 钢筋用量大, 混凝 土用量大, 施工周期长, 经 济性较差。
起吊、运输、施工 过程中易出现安
安全性高。
全事故, 须护壁。
单 身 工 期 本桩 钢 费 非 低承筋用常，载用低短经力量，，济高少施综性，，工合能桩施周成好。人费大大降济工用，，水性费 高 混 施 费 较用 ,凝 工 用 差钢高 土 周 高 。筋用 期 ，, 用护量 长 经量壁,
管桩与灌注桩优劣对比
抗震性能优良
日本是个地震多发国家，日本管桩协会曾对震后建 筑物的基础进行过调查，尤其是发生于1995 年 1 月 17 日的阪神大地震，震源深度 16 公里，震级7.3级， 最大烈度 7 度（日本地震烈度表中的最高烈度)。是 直接发生在现代化大都市下方的大地震，震源又浅， 即为所谓的“都市直下型地震”。调查结果发现， 除了使用管桩基础以外的建筑物基础都受到了不同 程度的破坏，尤其是现场灌注桩破坏率非常高，表 明了PHC管桩在抗震方面有很大的优势，这导致了 管桩在日本各类基础中的大量应用，目前，日本每 年从我国进口管桩的数量都在500万米以上。
差。桩基成孔需泥浆
很好。采用先进设备生产，护壁，混凝土浇注时
生产过程扬尘少；施工过 要排出泥浆，对施工
程无废弃物产生。
现场污染严重，且清
淤泥工作量非常大。
9 质量
10 施工周期 11 桩长 12 安全性 13 经济性
工艺配方先进，先张法预 应力张拉，机械化流水线 生产，质量稳定可靠。施 工简单，质量有保证。
快速。耐击打能 力强，锤重且落 距高，施工速度 快，施工质量有 保证。
较慢。耐击打能力 差, 锤轻且落距低, 施工速度慢, 易断 桩,补桩费用高, 费 时费力, 施工质量 难保证。
适用 14 范 围
工业与民用建筑、桥 梁、机场、港口、码 头、大型设备基础。
民用建筑、大型 设备基础。
15
经济性
单价稍高，但单桩承 载力高，用桩量少， 承台小，单位承载力 综合成本低，经济性 能好。
压蒸汽预养和高温高 养护期，养护条
压蒸汽养护, 24小时 件有限，且受天
即可出厂, 48小时即 气、工人和管理
可施工。
等因素影响。
11 桩 长 12 安全性 13 施 工
可任意接长，适 合各种基础深度 要求。
不能接长。基础深 度受限制。
高。抗折能力强, 低。抗弯能力差, 起吊、运输、施 起吊、运输、施工 工安全性高。 中易折断。
PHC管桩与其他桩基础比较，具有工艺简 单、强度高、质量可靠、抗震性能高、造 价便宜、检测方便等优点；同时，又有施 工快、工程地质适应性强、场地施工文明 等特点，所以，被广泛应用于各类建筑物 和构筑物的基础工程上，如高层建筑、公 共建筑、一般工业与民用建筑、港口、码 头、高速公路和铁路、桥梁、护岸等工程。
很好。采用先进设 备生产，生产过程 扬尘少；施工过程 无废弃物产生。
差。需现场施工成 形，施工过程扬尘 大；施工过程中有 废弃物产生，降水 施工对地下水有破 坏。
工艺配方先进，先张 一般。基本上为
法预应力张拉，科技 全人工操作控制，
9 质 量 含量高，采用先进的 钢筋笼位置易出
机械化流水线生产， 现偏差，质量不
两端为钢板，中间空心的混凝土筒体结构。
管桩工艺流程
水泥 砂 石 外加剂 水 混凝土
钢筋
编笼
装笼
布料
预应力张拉 离心成型
初级蒸养
清模
脱模、预应力放张
堆场
出釜成品检验
高温高压蒸养ቤተ መጻሕፍቲ ባይዱ
装车入釜
PHC管桩特点
1、高强度、高承载力
混凝土配合比科学合理，技术含量高， 并采用高速离心成型工艺、先张法预应力 张拉、高温常压和高温高压蒸汽二级蒸汽 养护，使混凝土抗压强度等级极高（＞ C80）, 因此PHC管桩能抵抗各种桩锤的 冲击, 穿透能力强, 可充分利用地基的承载 力。因此, 单桩承载力比同直径的普通方 桩高2-4倍。
质量稳定可靠。
稳定。
施工 10 周 期
非常短，工厂生产， 运到现场施工，机械 化施工速度非常快。
很长。人工成孔 速度非常慢，混 凝土现浇速度慢, 施工程序复杂。
11 桩 长
可 各任 种意基接础长深，度适要合求。基制处础，理深 但 。度 需不 要受 降限 水
12 安全性 13 经济性
高。抗弯能力强， 很差。人工成孔
8、环保、节能
管桩为工厂流水线生产，施工机械化程 度高，故无因现场混凝土浇注造成的环境污 染，很适合在城市内文明施工的要求。同时， 由于管桩其先进的工艺，提高了其强度和承 载力，比传统桩型标准材料用量节省数倍以 上，大大降低了资源的消耗，具备良好的环 保和节能效果。
9、适用范围广
工业与民用建筑、桥梁、机场、码头、 港口、大型设备基础等。
PHC管桩与传统方桩优劣对比
序 号
特点
PHC管桩
传统方桩
1 强度
＞C80 (公司标准＞C90)
C30
φ300 1250KN 设计取值≥780N
300方桩 965KN(中密砂卵
φ400 2250KN 石层) 设计取值≥1250N 但由于方桩在实
φ500 3150KN 际施工中很难穿透 2 承载力 设计取值≥1800N 较厚稍密卵石层。
4 抗裂、抗弯 非常好
差
采用高速离心方式生产, 混凝土中易夹带泥浆, 5 抗渗、耐腐蚀 混凝土密实度非常高, 抗 密实度低，抗渗及耐
渗及耐腐蚀性能非常好。 腐蚀性一般。
6 耐久性
非常好
差
7 节能 8 环保
很好。采用空心圆管桩， 很差。实心桩，原材 原材料消耗非常少。且单 料消耗量大, 钢筋用量 桩承载力高，用桩量少。 大。
管桩在日本、美国、加拿大、意大利、德国、 英国、荷兰、新西兰、俄罗斯等国家应用非 常多，进入90年代后，开始在亚洲国家中应 用和普及，如马来西亚、菲律宾、越南、印 尼等国家。我们国家在89年引进管桩，90年 代末期开始在沿海地区得到广泛的应用。经 过十多年的研究和应用，目前管桩技术已经 完全成熟，开始在国内大量的应用。近几年， 管桩开始进入内陆地区，已经得到广大设计 人员的认可，相信不久的将来，管桩必将在 西部地区得到快速发展。
PHC管桩产品介绍
四川宏洲管桩有限公司
PHC混凝土管桩
高强度预应力混凝土管桩是先张法预应力 混凝土管桩(以下简称预应力管桩或PHC 管桩)，这是采用新型混凝土工艺配方、对 桩体采用先张法施加预应力工艺和高速离 心成型的方法，经过高温常压、高温高压 二级蒸汽养护后制成一种圆筒体混凝土预 制构件，运到工地再采用锤击、静压或植 桩等沉桩方法成桩的一种新型桩基础。
3、耐久性好
由于PHC管桩混凝土采用高速离心成型， 高温常压和高温高压二级蒸汽养护, 使桩身混 凝土密度高、抗惨透性、耐腐蚀性性能非常 好，耐久性能良好。
4、质量稳定可靠、交货快
有先进成熟的制作工艺和先进的生产设 备，机械化流水线生产，并采用严格的质量 控制和保证体系，故产品质量稳定、可靠。 同时，生产效率高、周期短，从订合同、生 产到投入施工使用，仅需48小时便可完成。
