USB7360D数据采集板卡说明书
亚为USB采集卡通用采集平台 使用说明
亚为USB采集卡通用采集平台（UMS2016）操作说明武汉亚为电子科技有限公司版权所有不得私自转载一、平台简介（一）功能说明1、本程序自适应亚为所有USB接口的硬件，通道数量能完全自适应。
2、具备长时间低速模拟量AI采集、短时间高速AI采集，波形显示、分析、回放等功能。
3、最下方的DI、DO、计频、计数等，是部分硬件具备的功能，具体视硬件接口而定。
（二）使用方法1、安装与学习LabVIEW，见“LabVIEW入门教程”2、运行左上角向右的箭头3、根据提示检查硬件4、按下Ctrl+E可以查看后台程序，修改后台参数5、制作exe文件，见“LabVIEW如何制作EXE和SETUP文件”（三）注意事项1、本程序仅供参考，非经亚为授权，不得用于商业用途2、亚为不对用户修改过的程序负责3、程序更新，恕不另行通知4、必须整个压缩包解压缩运行，否则dll文件无法调用5、硬件首次插入电脑，需要耐心等到30s左右6、软件如有bug，欢迎批评指正二、系统功能主界面表盘显示柱状图显示参数配置帮助三、功能详解1、该平台能自适应硬件。
连接上硬件后，会自动适应通道数和量程。
2、低速采集：用于长时间信号采集，采样率不高，一般一秒采集次数为5次以下，在内存允许的情况下，该模式可以无限时长的工作下去。
3、高速采集：具体速度视采样率而定，由于数据量大，平台只记录一小段时间的数据。
4、表盘显示：用于仿真仪表盘显示，形象逼真。
5、柱状图显示：用于仿真液位图，形象逼真。
6、配置参数：配置通道、校准参数、上下门限和报警设置等参数。
系统能自动将用户配置的参数保存于data文件夹下的ini文件内。
该文件不可更改路径和名称。
7、帮助：提示信息8、量程自动显示：自动识别采集卡的量程9、采样率设置采样率设置主要适用于高速采集界面，低速采集因已有较大时间间隔，因此影响很小。
直接改变采集卡内部采样率参数，因此改变采样率后，高速采集显示界面数据显示速率也会有明细变化。
usb数据采集卡V52_32使用说明书
usb数据采集卡V52_32使⽤说明书USB 数据采集卡V5.2_32使⽤⼿册新郑市恒凯电⼦科技有限公司2016/3USB2.0总线AD 采集模块 32路同步单端输⼊16位 20KHz AD，192K FIFO 缓冲 2路12位0—10V 量程DA 输出16路单向输⼊⼝/16路单向输出⼝在开始使⽤前请仔细阅读下⾯说明检查打开包装请查验如下：USB数据采集卡V52_32⼀块配套电源及USB数据线安装将数据采集卡插⼊主机的任何⼀个USB2.0插槽中并将外部的输⼊、输出线连好。
如果主机USB电源供应能⼒差，请连接附送的电源。
保修本产品⾃售出之⽇起⼀年内，⽤户遵守储存、运输和使⽤要求，⽽产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求⽽造成损坏的，需缴纳器件费及相应的运输费⽤，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件⽀持服务⾃销售之⽇起提供6个⽉的免费开发咨询。
（如有刊误，敬请批评指正!）⽬录⽬录 (2)⼀、USB数据采集卡V52_32说明 (4)USB数据采集卡V52_32板简介 (4)特点： (4)主要特点、性能： (5)AD部分： (5)DA输出 (5)开关量输⼊输出 (5)软件⽀持： (6)其他特性 (6)⼆、原理说明 (7)2-1：模拟输⼊输出接⼝ (7)AD数据排列 (7)AD数据转换 (7)内部定时器时钟与外部时钟 (7)触发开始采样 (8)过采样及相关说明 (8)2-2：开关量部分的原理： (10)2-3:模拟输出DA (10)三、安装与连接 (11)3-1：安装 (11)关于USB (11)USB延长线 (11)3-2：信号连接注意事项 (11)3-3：连接器插座定义 (12)16 DIN定义： (12)16 DOUT定义： (13)3-4：配套端⼦板 (13)四、软件 (15)4-1：软件安装与说明 (15)软件说明 (15)驱动安装 (16)测试软件安装 (19)4-2：接⼝函数说明 (22)设备操作函数 (22)AD操作函数 (23)DA操作函数 (25)单向开关量输⼊操作函数 (25)单向开关量输出操作函数 (26)4-3：VC程序编程说明 (28)4-4 Labview程序编程说明 (29)⼀、USB数据采集卡V52_32说明USB数据采集卡V52_32板简介USB数据采集卡V5.2_32是⼀款基于USB总线的⾼性能多功能数据采集卡，具有32路单端16位⾼速同步模拟信号采集（最⾼同步采样速率50KSPS，同步采样即每通道都是50KSPS）、2路12位模拟信号输出（只有单次低速输出模式）、16路数字信号单向输⼊/16路数字信号单向输出。
USB接口 12位AD采集器使用说明
USB接口12位A/D采集器使用说明1、主要性能指标1)分辩率: 12 位( 1 / 4096 )。
2)转换精度: 优于 0.1％。
3)输入通道数: 单端输入16个。
4)输入范围: ±5V。
5)最高采样频率: 单通道:500KHZ；双通道:500KHZ（双通道同时采样）多通道:（500KHZ/通道数）×2。
6)通道转换时间： 2us。
7)触发方式: 硬件定时触发。
8)数据传送方式: 中断或查询9)数据存储方式： FIFO先入先出存储器，容量为16位 * 2K10)编码制: 带符号二进制码:0 ～＋5V 为 000H ～ 7FFH0 ～－5V 为 FFFH ～ 800H11) 硬件定时范围: 500 KHz ～ 1 Hz 软件无级设置。
12) 外形尺寸：114mm(长)×84mm（宽）×42.3mm（高）2、硬件连接PC机通过USB连接线与采集器相连，无需连接外部电源。
模拟信号通过DB25针的并行接口插座接入。
25针插头上编号1＃～8＃对应A组通道的0～7号模拟输入通道，9～12＃、22～25＃分别对应B组通道的0～3、4～7号通道。
其余编号线全部接地。
如图所示：3、工作原理本数据采集器主要由A/D转换电路、FIFO存储器、逻辑控制器、单片机控制器、USB4、相关概念●采样模式：采集器支持三种采样工作模式，A组单通道采样；B组单通道采样；多通道采样。
多通道采样时，硬件采用2路A/D转换器同时并行采样，A、B两组同号通道的采样值无相位差，通道切换时两组通道同时切换。
●首通道号：单通道采样时，为当前采样通道号；多通道采样时，为起始采样通道号。
●采样通道数：单通道采样时，通道数应设置为0；多通道采样时，应设置的通道数按如下公式计算：通道数＝实际采样总通道数/2-1●半满中断：当FIFO存储容量达到一半时，会发送一个半满中断信息通知上位机，此时用户可以读取FIFO存储器一半容量的数据。
USB采集板使用说明书[5页]
![USB采集板使用说明书[5页]](https://img.taocdn.com/s3/m/d6fbfbe3f12d2af90242e6f6.png)
与matlab接口的USB数据采集板使用说明书Matlab的强大功能众所周知，但是它直接支持的硬件很少而且极贵，USB接口的几乎没有。
这块采集板（开发板）是专为matlab优化设计的，能直接支持SIMULINK进行硬件在线仿真，做控制的工程技术人员有福了！特别注意：本采集板通过USB接口和电脑直接连接，输入信号超出设定范围有可能殃及电脑！一、检查附件：本采集板包括采集板一块，USB连接线一根。
电路板原理图一份，测试使用例程myUSBtest 一个，、Smulink下AD、DA、ADDA同时采集例程若干。
USB驱动及Matlab下的驱动。
芯片资料若干。
二、安装驱动程序本采集卡使用PHILIP的D12芯片作为USB传输芯片（在板子背面）。
使用前需要安装USB 驱动程序及和maltab接口的驱动程序。
1、请用USB线将本采集板与PC机连接起来。
2、连接后，win98/2000/xp会提示用户安装USB驱动程序。
请将用户资料中的D12文件夹打开，并依照用户的操作系统选择安装。
安装成功后，本开发板的Usb_Link指示灯就会点亮（指示灯在USB接口旁边）。
三、检查采集板：1、拷贝dzmiUSB.dll、EasyUSB.dll和myUSBtest.m到matlab的work目录下。
2、连接好USB线。
3、用导线连接采集板中AD的CH3和DA的CH1。
4、在命令窗口中输入：>>myUSBtest(1000);%也可以是0-1023之间的其它值。
则采集板的两个LED会依次闪亮，并且在matlab的命令窗口输出：>>1000 %误差在1个点左右。
说明采集板及USB通信正常。
此程序实际上是用DA输出一个电压，然后用AD采集回来。
如果使用M文件编程或者GUI界面编程，此测试程序是很好的参考。
四、matlab下的函数说明：注意：请先参考myUSBtest.m程序，则很容易明白下面的函数使用方法。

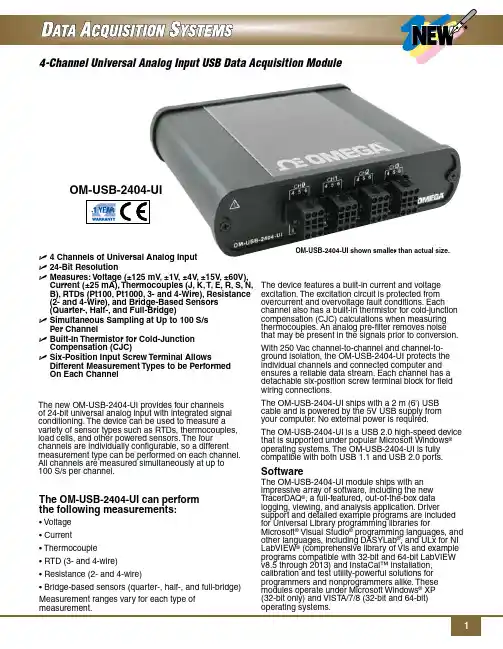

4-通道通用模拟输入USB数据采集模块说明书
OM-USB-2404-UIU 4 Channels of Universal Analog InputU 24-Bit ResolutionU M easures: Voltage (±125 mV, ±1V, ±4V, ±15V, ±60V), Current (±25 mA), Thermocouples (J, K, T, E, R, S, N,B), RTDs (Pt100, Pt1000, 3- and 4-Wire), Resistance(2- and 4-Wire), and Bridge-Based Sensors(Quarter-, Half-, and Full-Bridge)U S imultaneous Sampling at Up to 100 S/sPer ChannelU B uilt-In Thermistor for Cold-JunctionCompensation (CJC)U S ix-Position Input Screw Terminal Allows Different Measurement Types to be PerformedOn Each ChannelThe new OM-USB-2404-UI provides four channelsof 24-bit universal analog input with integrated signal conditioning. The device can be used to measure a variety of sensor types such as RTDs, thermocouples, load cells, and other powered sensors. The four channels are individually configurable, so a different measurement type can be performed on each channel. All channels are measured simultaneously at up to100 S/s per channel.The OM-USB-2404-UI can performthe following measurements:• Voltage• Current• Thermocouple• RTD (3- and 4-wire)• Resistance (2- and 4-wire)• Bridge-based sensors (quarter-, half-, and full-bridge) Measurement ranges vary for each type ofOM-USB-2404-UI shown smaller than actual size.The device features a built-in current and voltage excitation. The excitation circuit is protected from overcurrent and overvoltage fault conditions. Each channel also has a built-in thermistor for cold-junction compensation (CJC) calculations when measuring thermocouples. An analog pre-filter removes noise that may be present in the signals prior to conversion. With 250 Vac channel-to-channel and channel-to-ground isolation, the OM-USB-2404-UI protects the individual channels and connected computer and ensures a reliable data stream. Each channel has a detachable six-position screw terminal block for field wiring connections.The OM-USB-2404-UI ships with a 2 m (6') USB cable and is powered by the 5V USB supply fromyour computer. No external power is required.The OM-USB-2404-UI is a USB 2.0 high-speed device that is supported under popular Microsoft Windows®operating systems. The OM-USB-2404-UI is fully compatible with both USB 1.1 and USB 2.0 ports. SoftwareThe OM-USB-2404-UI module ships with an impressive array of software, including the new TracerDAQ®, a full-featured, out-of-the-box data logging, viewing, and analysis application. Driver support and detailed example programs are included for Universal Library programming libraries for Microsoft® Visual Studio® programming languages, and other languages, including DASYLab®, and ULx for NI LabVIEW® (comprehensive library of Vls and example programs compatible with 32-bit and 64-bit LabVIEW v8.5 through 2013) and InstaCal™ installation, calibration and test utility-powerful solutions for programmers and nonprogrammers alike. These modules operate under Microsoft Windows® XP(32-bit only) and VISTA/7/8 (32-bit and 64-bit) operating systems.with Measurements.output signals:T racerDAQ PRO is an enhanced version of T racerDAQ. A comparison of some of the features included inANALOG INPUTNumber of Channels: 4A/D Converter Resolution: 24-bitA/D Converter Type: Delta-Sigma with analog pre-filteringSampling Mode: SimultaneousTEDS Sensor Type Supported: IEEE 1451.4 TEDS Class II (interface)Input Mode: Voltage, current, resistance (2- and 4-wire), RTD (3- and 4-wire), thermocouple, quarter-bridge, half-bridge, full-bridgeConversion Time (No channels in TC mode) High Speed: 10 ms for all channelsBest 60 Hz Rejection: 110 ms for all channels Best 50 Hz Rejection: 130 ms for all channels High Resolution: 500 ms for all channelsConversion Time (One or More Channels in TC Mode) High Speed: 20 ms for all channelsBest 60 Hz Rejection: 120 ms for all channels Best 50 Hz Rejection: 140 ms for all channels High Resolution: 510 ms for all channels Overvoltage Protection Terminals 1 and 2: ±30V T erminals 3 Through 6, Across any Combination: ±60VInput ImpedanceVoltage Mode (±60V, ±15V, ±4V): 1 M Ω Current Mode: <40 Ω All Other Modes: >1G ΩInput Bias Current: <1nAIntegral Non-Linearity (INL): ±15 ppmCommon Mode Rejection Ratio (CMRR): >100 dB Normal Mode Rejection Ratio (NMRR) Best 60 Hz Rejection: 90 dB at 60 Hz Best 50 Hz Rejection: 80 dB at 50 HzHigh Resolution:65 dB at 50 Hz and 60 HzCurrent±25 mA ±25 mA4-Wire and 3-Wire RTD, Pt100±15±60Conversion TimeINPUT NOISE (ppm of Range )Resistance, RTD,STABILITYGENERALOperating Temperature Range: 0 to 60ºC (32 to 140ºF), 10 to 90% RH non-condensing Storage Temperature Range: -40 to 85ºC (-40 to 185ºF), 5 to 95% RH non-condensingCommunications: USB 2.0 Hi-Speed mode (480 Mbps) is recommended; otherwise USB 1.1 full-speed mode (12 Mbps)Current Consumption from USB: 500 mA, maximum Channel-to-Earth Ground IsolationC ontinuous: 250 Vrms (measurement category II for measurements performed on circuits directly connected to the electrical distribution system) W ithstand: 2300 Vrms (verified by a 5 second dielectric withstand test)Channel-to-Channel IsolationC ontinuous: 250 Vrms (measurement category II for measurements performed on circuits directly connected to the electrical distribution system) W ithstand: 1390 Vrms (verified by a 5 second dielectric withstand test)Signal I/O Connector: 6-position screw terminalsScrew terminal Wiring: 18 to 28 AWG copper conductor wire with 7 mm (0.28") of insulation stripped from the end Maximum Altitude: 2000 m (6562')Dimensions: 134 L x 143 W x 39 mm H (5.27 x 5.64 x 1.54")Weight: 567 g (1.25 lb)Ordering Example: OM-USB-2404-UI 4-channel universal analog input USB data acquisition module and OCW-1, OMEGACARE SM extendsstandard 1-year warranty to a total of 2 years.TracerDAQ software (included).OM-USB-2404-UI shownsmaller than actual size.OMEGACARE SM extended warranty program is available for models shown on this page. Ask your sales representative for full details whenplacing an order. OMEGACARE SMcovers parts,labor and equivalent loaners.。
16位单通道USB数据采集卡使用说明
DAQCard-060101 16位单通道USB数据采集卡使用说明一、基本参数输入电压量程：±1V，±10V输入通道：单通道差分输入分辨率：16bit采样率：1ksps —500ksps软件可调。
二、硬件接口说明1、USB接口, 可直接插入计算机USB插口，或使用USB延长线。
2、差分电压信号输入端：“+”接差分信号正输入端，“-”接差分信号负输入端。
3、量程选择跳线：两个短路块同时插在外侧，选择±10V量程，同时插在内侧，选择±1V量程。
请勿将两个短路块插在不同的两侧。
三、驱动安装说明1、本卡通过USB接口供电和传输数据，支持即插即用和热插拔。
2、首次使用本卡时，需要安装驱动程序。
此后再使用时无须再次安装驱动，即插即用。
3、首次使用本卡时，将USB接口与计算机连接，稍等片刻，计算机将提示“发现新硬件”，如下图所示。
选择“否，暂时不”，并点击“下一步”。
4、系统出现如下对话框。
选择“从列表或指定位置安装（高级）”，点击“下一步”。
5、系统出现如下对话框。
选择“不要搜索。
我要自己选择安装的驱动程序”，点击下一步。
6、如出现下面的对话框，选择“通用串行总线控制器”，点击“下一步”。
7、系统出现如下对话框。
则点击“从磁盘安装”。
8、在弹出的路径对话框中选择程序安装目录下的“DAQCard-060101.Inf”文件。
点击“确定”。
9、回到6步所示对话框，此时出现提示“DAQCard(without driver)”，选中该项后，点击“下一步”。
10、系统开始安装驱动，若弹出如下对话框，选择“仍然继续”。
11、驱动安装完成，出现如下对话框，点击“完成”。
12、稍等片刻，系统再次提示安装驱动程序。
选择“否，暂时不”，点击“下一步”。
13、选择“自动安装软件”，点击“下一步”。
14、选中第二项驱动文件（如下图所示），点击“下一步”。
15、选择“仍然继续”。
16、驱动安装完成。
USB数据采集卡V8.2使用说明书
数据采集设备操作使用说明书
MDR-8.07 移动数据记录器操作使用说明书北京京南航天数据技术有限公司目录1简介 (4)1.1用途 (4)1.2主要特点 (4)1.3 主要技术指标 (4)1.4设备组成 (4)1.4.1电源适配器 (5)1.4.2 MDR采集器 (5)2MDR软件安装 (7)2.1 硬件驱动安装 (7)2.2 MDR控制软件安装 (8)2.2.1软件安装条件 (8)2.2.2软件安装 (8)3MDR列表配置 (12)4MDR系统连接 (15)4.1 USB连接 (16)4.2网络连接 (16)4.3串口（RS422）连接 (17)5控制软件主界面 (17)5.1 菜单项 (19)5.1.1 系统配置 (19)5.1.2 数据操作 (19)5.1.3 数据显示 (21)5.1.4 应变调整 (21)5.1.5 标定 (22)5.1.6 其他菜单 (22)5.2 工具栏 (23)5.3 控制面板 (23)5.4 显示窗口 (24)6参数设置 (25)6.1 参数设置界面 (26)6.2 统一参数 (28)6.3 滑动平均 (28)6.4 触发类型设定 (29)7数据传输 (29)7.1 通道选择 (32)7.2 数据传输 (32)7.3 图形显示开关和显示图形延时 (32)7.4 图形操作 (33)8传感器标定 (33)9MDR数据采集步骤 (36)9.1 MDR连接 (36)9.2 MDR列表配置 (36)9.3 参数设置 (38)9.4 数据实时显示 (38)9.5 数据采集 (39)9.6 数据传输 (40)1简介1.1用途移动数据记录器 (Moving Data Recorder) 简称MDR，是北京京南航天数据技术有限公司自主研制具有国际领先水平的高技术产品；能够记录冲击、噪声、振动、速度、位移、过载、应变、陀螺、温度、压力、数字等多种信号，适用于恶劣环境下的动态、静态数据采集记录；广泛应用于桥梁、铁路、风能、教学、煤炭机械、特种设备、汽车碰撞、运输实验、分离实验、爆炸试验、摩拖车颠簸、飞行试验中的系统测量和设备检测等领域。
兄弟7360中文说明书
MFC-7360 MFC-7470D MFC-7860DN
版本 0 SCHN
使用说明书及提供方式
说明书名称 安全及法规
快速安装指南
使用说明书 ( 基本 功能 ) 使用说明书 ( 高级 功能
提供方式
设置本设备前，请先阅读此指南。 印刷品 / 包装箱内 请参见本指南了解商标和法规限 制的信息。
遵循其中的说明设置本设备和安 装适用于所用操作系统与连接类 型的驱动程序和软件。
了解传真、复印和扫描的基本操 作方法以及耗材的更换方法，并 获取故障排除提示。
中文版：印刷品 / 包装箱内
英文版：PDF 文件 / 随机说 明书光盘 / 包装箱内
了解更高级的操作方法：传真、 复印、安全功能、打印报告和执 行日常维护。
打印缩小的接收传真 ...........................................................................30 传真模式下的双面 ( 两面 ) 打印 (MFC-7470D / MFC-7860DN) ..........30 设置传真接收标识 ............................................................................... 30 接收传真至内存 (MFC-7360) ..............................................................31 设置打印浓度 ......................................................................................31 打印内存中的传真 ............................................................................... 31 无纸接收 .............................................................................................32 轮询概述 ................................................................................................... 32
USB-7360 系列硬件说明书
USB-7360系列硬件说明书声明:本手册的版权归本公司所有，并保留所有的权利。
本公司的权利，恕不另行通知。
本手册的任何一部分未经过本公司明确的书面授权，任何其他公司或个人均不允许以商业获利目的来复制、抄袭、翻译或者传播本手册。
订购产品前，请向本公司详细了解产品性能是否符合您的要求。
产品并不完全具备本手册的所描述的功能，客户可根据需要增加产品的功能，具体情况请跟本公司的技术员或业务员联系。
本手册提供的资料力求准确和可靠。
然而，本公司对侵权使用本手册而造成后果不承担任何法律责任。
安全使用常识:• 使用前,请务必仔细阅读产品用户手册。
• 当需要对产品进行操作时请先关闭电源。
• 不要带电插拔,以免部分敏感元件被瞬间冲击电压烧毁。
•避免频繁开机对产品造成不必要的损坏。
目 录第一章 产品介绍 (2)1.1 概述 (3)1.1.1 自动通道/程控增益 (3)1.1.2 模块上48路（单）/24路（差分）模拟输入 (3)1.1.3 模块上4路模拟输出 (3)1.1.4 模块上可编程的3路计数器 (3)1.1.5 模块上16路数字输入和16路数字输出 (3)1.1.6 系统开机时模拟输出设置和输出值 (4)1.1.7 重新启动数字量保持输出值 (4)1.2特点 (4)1.3一般特性 (4)第二章 安装与测试 (4)2.1初始检查 (4)2.2 跳线分布图 (5)2.3 跳线设置 (5)2.3.1 模拟输入量程跳线说明 --JP1 (5)2.3.2 模拟输入单端/差分方式跳线说明 --JP2 (5)2.3.3 供电方式路线说明 (6)2.3.4 模拟输出跳线说明 (6)2.3.5 上电模拟输出跳线说明 (6)2.4 Windows2K/XP/9X下板卡的安装 (6)2.4.1 软件的安装 (6)2.4.2 硬件的安装 (7)2.5 测试 (9)2.5.1 模拟输入功能测试 (9)2.5.2 模拟输出功能测试 (10)2.5.3 计数器输入功能测试 (11)2.5.4 频率输入功能测试 (11)2.5.5 数字量输入功能测试 (12)2.5.6 数字量输出功能测试 (12)第三章 连接说明 (13)3.1 管脚和电位器分布图 (13)3.1.1 管脚功能定义说明 (14)3.1.2 电位器功能说明 (15)3.2 模拟输入连接 (15)3.2.1 单端模拟输入连接及注意事项 (16)3.2.2 差分模拟输入连接及注意事项 (16)3.3 模拟输连接 (17)3.3.1 电压模拟输出连接 (17)3.3.2 电流模拟输出连接 (18)3.4 计数器/频率输入连接 (18)3.5 数字量输入连接及注意事项 (18)3.6 数字量输出连接 (19)第四章 常见问题及解决方法 (19)第一章产品介绍1.1 概述USB-7360/7360D/7360A/7360AD/7360B/7360BD系列是真正即插即用USB的数据采集模块，因此无需再打开您的计算机机箱来安装板卡，仅需插上模块，便可以采集到数据。
数据采集板卡操作指南
二数据采集卡的设置检测系统已下载可与数据采集卡通信的驱动程序，从开始菜单/ 所有程序/ Advantech Automation / Device Manager 打开研华的设备管理程序Advantech Device Manager，如图1-5所示。
在Installed Devices 列表中板卡信息PCI-1711的标识。
图1-5三板面与设备管理器的操作1 模拟量操作若要观察各模拟量输入通道的电压值的大小，可点击图1-5画面中“Test”按钮，进入图1-6的采集卡模拟输入量显示界面。
“Andlog input reading”选项夹中“Channel No 0 ~ 2”对应的“Analog input reading”栏中显示的内容分别是：压力传感器输出信号的电压值；液位传感器输出信号的电压值；温度传感器输出信号的电压值。
若将某一“切换开关”拨向“OFF”的位置，该模拟量输入通道的信号来源就是精密电位器。
图1-6的采集卡模拟输入量显示界面。
“Andlog input reading”选项夹中“Channel No 0 ~ 7”对应的“Analog input reading”栏中显示的内容分别是：1 ~ 8个精密电位器输出的直流电压值；当某一个电位器顺时针转动10周，则对应的电压值就会从0增加到5V。
2 数字量操作（1）数字输入量操作见图1-2，操作面板有16个“输入按钮”，即K0~K15。
所有“输入按钮”的接点为常开接点，按下某一按钮时，对应的数字输入端接地，低电平有效。
动作结果可在图1-7的“Digital input”选项夹中对应的指示灯变成绿颜色。
如将K2和K3的“输入按钮”同时按下时，则Digital input选项夹中对应的DI 2和DI 3输入指示灯变成绿颜色。
（2）数字输出量操作打开图1-8的“Digital output”选项夹，按下DO0 ~ DO15任意按钮，都会使对应操作面板上的L0~L15中对应的指示灯点亮；重复上述操作，就会使指示灯改变原来的状态。
USB7310
USB7310 模入数据采集模块技术说明书1. 概述USB7310 模入接口模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。
其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW 等软件环境。
在硬件的安装上非常简单，使用时只需将USB7310的USB接口插入计算机内任何一个USB接口插座中，信号电缆从模块提供的接口直接接入。
USB7310 模入接口模块允许采用16路单端输入方式或8路双端输入方式。
用户可根据需要选择测量单极性信号或双极性信号。
其输入的模拟信号由模块的25芯D型插头直接接入。
本模块还提供了TTL电平的8路输入和8路输出信号通道，这些信号通道由模块的20芯扁平电缆插座提供给用户。
2. 主要技术指标2.1 USB指标2.1.1 处理器芯片： AN2131QC2.1.2 通讯方式： USB接口2.1.3 通讯距离：小于5米2.1.4 通讯协议： USB1.12.1.5通讯最大速率：1M Byte / 秒，即 8M bps的波特率2.2 模入部分(标*为出厂标准状态，下同)2.2.1 输入通道数：单端16路*；双端8路2.2.2 输入信号范围： 0V～10V*；－5V～＋5V； -10V～＋10V2.2.3 输入阻抗：≥10MΩ2.2.4 A／D转换分辨率：12位2.2.5 A／D转换速率：8.5μS2.2.6 A／D启动方式：程序启动2.2.7 A／D转换非线性误差：±1LSB2.2.8 A／D转换输出码制：单极性原码*／双极性偏移码2.2.9 系统综合误差：≤0.1％ F.S2.3 开关量部分2.3.1 输入路数：8路TTL电平2.3.2 输出路数：8路TTL电平2.4 电源功耗：＋5V(±10％) ≤500mA2.5 环境要求：工作温度： 10℃～40℃相对湿度： 40％～80％存贮温度： -55℃～＋85℃3. 工作原理USB7310 模入接口模块主要由模拟多路开关选通电路、差分放大电路、模数转换电路、开关量输入输出电路和接口控制逻辑电路组成。
USB7360N
• 使用前,请务必仔细阅读产品用户手册。 • 当需要对产品进行操作时请先关闭电源。 • 不要带电插拔,以免部分敏感元件被瞬间冲击电压烧毁。 • 避免频繁开机对产品造成不必要的损坏。
第 1 页 共 19 页
硬件说明书
USB-7360N
目
录
第一章 产品介绍………………………………………………………………………………………………2 1.1 概述…………………………………………………………………………………………………3
1.1.4 模块上可编程的 3 路光隔计数器 USB-7360N 系列提供了可编程的计数器，计数器芯片为 82C54，它包含了三个 16 位的计数器。
1.1.5 模块上 16 路光隔数字输入和 16 路光隔数字输出 USB-7360N 系列提供 16 路光隔数字输入和 16 路光隔数字输出，使客户可以最大灵活的根据自己的需
2.2 跳线分布图
第 4 页 共 19 页
硬件说明书
USB-7360N
2.3 跳线设置 注意：下面的跳线方向、位置都是以上面跳线分布图为参考。
2.3.1 模拟输入量程跳线说明 ---JP3、JP4、JP5
2.3.2 模拟输入单端/差分方式跳线说明 ---JP2
第 5 页 共 19 页
硬件说明书
2.3.4 供电方式跳线说明 ---JP1
第 7 页 共 19 页
无需再打开您的计算机机箱来安装板卡，仅需插上模块，便可以采集到数据。USB7360N 系列多功能数据
采集模块适用于目前流行的 Windows 系列、高稳定性的 Unix 等多种操作系统以及专业数据采集分析系统
LabVIEW/LabWindowsCVI 等软件环境。USB-7360N 系列带有 48 路单端模拟输入和 24 路差分模拟输入，4 路
USB7360D数据采集板卡说明书
USB7360系列多功能数据采集模块技术说明书1. 概述USB7360 系列多功能数据采集模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。
其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW/LabWindowsCVI等软件环境。
在硬件的安装上非常简单，使用时只需将USB7360的USB接口插入计算机内任何一个USB接口插座中，其出、模入、模I／O信号、脉冲输入及脉冲输出信号均由模块上的双排针插头与外部信号源及设备连接。
模入部分，用户可根据实际需要选择单端或双端输入方式，其A/D 转换启动方式可以选用程控频率触发。
A/D转换后的数据结果通过先进先出存储器（FIFO）缓存后由USB总线读出。
模出部分，用户可根据控制对象的需要选择不同的量程。
开关量部分，本模块有16路数字量输入和16路数字量输出接口，光隔16路输出可配接PS002继电器板。
计数部分，本模块有3路16位字长的计数器。
USB7360系列数据采集模块是我公司开发的一种多功能的数据采集模块，为了最大限度的满足客户需求，降低客户的使用成本，根据自己需求用户可以灵活订制以下任意组合的产品。
USB7360系列数据采集模块详细的功能及产品设置见下表和说明书尾页<<附A>>。
2. 主要技术指标2.1 USB指标：2.1.1 处理器及USB接口芯片： CY7C680132.1.2 通讯方式： USB接口2.1.3 通讯距离：小于5米2.1.4 通讯协议： USB2.02.2模入部分( 标*为出厂标准状态，下同 ):2.2.1输入通道数：单端48路 * ；双端24路2.2.2 输入信号范围：0～5V,0～10V*, ±5V2.2.3 输入阻抗：≥10MΩ2.2.4程控增益：×1*；×10；×100；2.2.5输入通道选择方式：单通道程序指定/多通道自动扫描2.2.6 A／D转换精度/最高采样速率：7360型 12位AD/75K ；7360A型12位AD/500K；7360B型16位AD/100K2.2.7 A/D采样程控频率： 7360型: 1KHz/10KHz/25KHz/50KHz/75KHz7360A型:1KHz/10KHz/25KHz/50KHz/100KHz/250KHz/500KHz7360B型:1KHz/5KHz/10KHz/25KHz/50KHz/100KHz2.2.8 A/D启动方式：程控触发2.2.9 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）2.2.10 通道切换时间：(模拟开关导通时间＋放大器建立时间) ≤2μS 2.2.11 A／D转换非线性误差：±1LSB（A/B型），±2LSB（C型），2.3 模出部分：2.3.1 输出通道数：4路2.3.2 输出范围：电压方式：0～5V，±5V, 0～10V*，±10V，0～20 mA ,4～20 mA 2.3.3 输出阻抗：≤ 2Ω ( 电压方式 )2.3.4 D/A转换分辨率：12位2.3.5 电压输出方式负载电流：≤ 10mA2.4 开关量部分2.4.1 输入路数：16路TTL电平/16路光隔, 5V*/12V/24V开关量输入电平可选。
江苏7360 FX xPON 通用配置手册
7360 FX xPON 通用配置手册(江苏)目录1.前言 (3)2.硬件部分 (3)2.1.板卡支持 (3)2.2.板卡简介 (3)2.3.CT 设置 (3)2.4.登陆方式 (3)3.软件版本 (4)3.1.软件确认 (4)3.2.软件更新 (4)4.设备基本配置 (4)4.1.板卡配置 (4)4.2.管理地址（OAM）配置 (5)4.3.SNMP参数配置 (5)5.GPON数据配置 (6)5.1.ONU配置 (6)5.2.Profile模板配置 (7)5.3.VLAN配置 (8)5.4.用户数据配置 (9)6.EPON数据配置............................................ 错误！未定义书签。
6.1.ONU配置............................................. 错误！未定义书签。
6.2.Profile模板配置................................... 错误！未定义书签。
6.3.VLAN配置........................................... 错误！未定义书签。
6.4.用户数据配置....................................... 错误！未定义书签。
基础篇1.前言此文档可作为7360 FX xPON 宽带部分的基础配置参考手册，有关具体内容请参阅相关技术文档。
阅读此文档时请关注特别注意点2.硬件部分2.1.板卡支持7360 FX xPON 支持以下硬件板卡：2.2.板卡简介FANT-F NT板卡，4端口GE/10GE SFP上联光模块或GE/FE电模块NGLT-A GPON LT板卡，8端口GPON线卡(SFP)FPLT-A EPON LT板卡，8端口EPON线卡(SFP)2.3.CT 设置串口设置成默认参数：“9600bps with 8 data bit, no parity, one stop bit and flow control set to none”2.4.登陆方式串口方式登陆: 在操作终端直接输入”enter”键，系统提示信息如下:Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: c （登入CLI 模式）login: isadmin password:i$@mad- 系统默认的密码，会提示登陆者修改密码，如密码已改，直接用改完的密码登陆Welcome to ISAM Your password is expired ! enter new password: ans#150 提示修改默认密码re-enter password: ans#150The new password is accepted.isadmin>#Would you like a CLI(C) or a TL1 login(T) or TL1 normal session(N) ? [N]: T （登入TL1 模式）Would you like a TL1 login(T) or TL1 normal session(N) ? [N]: yEnter Username : SUPERUSEREnter Password : ANS#150IP 0Welcome to ISAM远程方式登陆CLI:telnet <7360 IP >远程方式登陆TL1:telnet <7360 IP > 10233.软件版本3.1.软件确认show software-mngt oswp 特别注意点：当前active 软件应为正式发布的DR4版本3.2.软件更新当前active 软件应为正式发布的DR4版本，如果运行软件不是此软件立即用读卡器重新烧映象文件来更新软件4.设备基本配置4.1.板卡配置创建主控板NTA默认已创建；若有NTB板卡，需配置configure equipment slot nt-b planned-type fant-f打开主控板主备倒换（当有NTB需配置）configure equipment protection-group 1 admin-status unlock配置槽位序列configure system security profile admin slot-numbering type-basedconfigure system port-num-in-proto type-based注解：重新登入后起效配置背板和LT板接口速率为10Gconfigure system max-lt-link-speed link-speed ten-gb //配置LT板接口速率为10Gadmin save //保存配置数据admin equipment reboot-isam with-self-test //配置完背板速率以后必须要重启注解：默认背板和LT板接口速率为1G，需要改成10G配置LT板GPON板卡configure equipment slot lt:1/1/[1…8] planned-type nglt-aconfigure pon interface 1/1/1/[1...8] auth-method logicalconfigure interface port pon:1/1/1/[1...8] admin-upconfigure pon interface 1/1/1/1 auth-method logical \\注册方式为loid，默认注册方式为SN；configure pon interface 1/1/1/1 admin-state up //打开LT PON口configure qos interface pon:1/1/1/[1...8] ds-num-queue 8 //ont downstream queue number 设为8 所有PON口都要配置4.2.管理地址（OAM）配置配置管理地址及掩码configure service ies 2 customer 1 create //新建一个iHUB内部的IES虚拟路由器configure service ies 2 interface "OAM" create //给此IES虚拟路由器定义一个管理端口configure service ies 2 interface "OAM" address 100.100.100.2/24 //给此管理端口配置一个IP，以作为7360的管理IP配置管理的网关configure router static-route 0.0.0.0/0 next-hop 100.100.100.1配置管理vlanconfigure service ies 2 interface "OAM" sap nt:vp:1:100 create //把VLAN100定义为管理VLANconfigure service ies 2 no shutdown //打开IES虚拟路由器configure service vpls 3 customer 1 v-vpls vlan 100 create //在iHUB上创建管理VLAN 100 configure service vpls 3 no shutdown //打开管理VLAN 100打开上联端口并绑定到管理VLAN把NT-A的第一个上联口设置为不使用速率自适应 ;上联为光口时：xfp；上联为电口时eth；configure port nt-a:xfp:1 no shutdown //打开上联光口configure port nt-a:xfp:1 ethernet speed 1000 //设置速率为1G ;特别注意点：光接口默认为10G，请按实际速率修改configure port nt-a:xfp:1 ethernet no autonegotiateconfigure service vpls 3 sap nt-a:xfp:1:100 create //绑定上联光口到管理VLAN注解：假如使用NT板卡上的以太网口作为带外网管，则执行configure port nt-a:eth:1 no shutdown //打开以太网口configure service vpls 3 sap nt-a:eth:1:0 create //绑定以太网口到管理VLAN （此处0代表设置以太网口为UNTAG模式）configure service vpls 3 sap nt-a:eth:1:100 create //或者设置以太网口为VLAN100 TAG 模式configure system user-user-hairpin //haripin使能，OLT内的语音才能互通4.3.SNMP参数配置配置NT的SNMPconfigure system security snmp community public host-address 172.16.1.3/32 contextnt privilege read-write配置iHUB的SNMPconfigure system security snmp community ihub host-address 202.102.49.201/32 context ihub privilege read-write例如泰州：configure system security snmp community Dslam@tzbip host-address 202.102.49.201/32 privilege read-only；configure system security snmp community Dslam@tzbip()Am host-address 202.102.49.201/32 context ihubtrap:configure trap manager 202.102.8.171:162 max-per-window 10 window-size 30 min-interval 3 min-severity indeterminate change-trap topology-chg alarm-chg-trap eqpt-change-trap phys-line-trap other-alarm-trap warning-trap minor-trap major-trap critical-trap redundancy-trapconfigure system security snmp notify-profile 202.102.8.171/nt_trap snmp-version v2:publicconfigure system security snmp manager 202.102.8.171/nt_trap destination 202.102.8.171:162 notify-profile 202.102.8.171/nt_trap nt nt5.GPON数据配置5.1.ONU配置创建ONUGPON E8-C开户：configure equipment ont interface 1/1/2/4/1 log-auth-id nttest0000000002 sw-ver-pland disabled voip-allowed enableconfigure equipment ont interface 1/1/2/4/1 admin-state upconfigure equipment ont slot 1/1/2/4/1/1 planned-card-type 10_100base plndnumdataports 4 plndnumvoiceports 0 admin-state up其他ONU创建configure equipment ont interface 1/1/1/1/23 log-auth-id 1234567812345678 sw-ver-pland disabled voip-allowed enableconfigure equipment ont interface 1/1/1/1/23 admin-state up用命令查看ONU状态show equipment ont interface或用TL1命令 RTRV-ONT特别注意点：a、光纤接上ONU后，OLT会主动上报ONU MAC如下70/01/04 20:48:50 minor alarm occurred for pon 1/1/1/1 : SERNUM = ALCLF8A326CF,SLID = DEFAULT，LOID=1234567812345678或以TL1模式登入，用命令RTRV-ALM-ALL查看b、SERNUM这一项必须在ALCL后加冒号c、ONU如需升版,则执行如下配置：升级方式通过现场和远程现场通过eth1接PC网卡，PC配置同网段地址即可，ping通7360 管理Iconfigure port nt-a:eth:1 ethernet no autonegotiateconfigure service vpls 3 sap nt-a:eth:1:0 createconfigure port nt-a:eth:1 no shutdownoctopus修改/ONT写权限在NT目录下：tapi enable write /ONTtftp -i 10.98.113.24 put ASBI240WQ_V1.0 /ONT/ASBI240WQ_V1.0远程升级如下：下载ONU版本软件至OLT的/pub/OntSw/Download/目录下tftp -i 100.100.100.2 PUT /pub/OntSw/Download/FE53866AOCH21从OLT下载ONU软件至ONU（注意软件名前加3）configure equipment ont interface 1/1/1/1/23 sw-dnload-version FE53866AOCH21 注：上传的软件显示的字节长度为13位启用新版本,执行完成之后ONT会自动重启configure equipment ont interface 1/1/1/1/23 sw-ver-pland 3FE53866AOCH21注：注册版本字节长度为14位配置ontcard以240W-Q为例，配置ONU的以太模块configure equipment ont slot 1/1/1/1/23/1planned-card-type 10_100base plndnumdataports 4 plndnumvoiceports 0 admin-state up配置240E-P的语音模块configure equipment ont slot 1/1/1/1/23/2 planned-card-type pots plndnumdataports 0 plndnumvoiceports 2 admin-state up用命令查看ONUCARD状态show equipment ont slot配置ONU的UNI（ONU网口）configure interface port uni:1/1/1/1/23/1/[1...4] admin-up用命令查看ONUUNI状态show interface port5.2.Profile模板配置配置上行带宽（bandwidth profile）配置名字为102，速率为2M的上行带宽模板configure qos profiles bandwidth 102 excessive-info-rate 2272 committed-info-rate 0 assured-info-rate 0 delay-tolerance 80configure qos profiles bandwidth 104 excessive-info-rate 4512 committed-info-rate 0 assured-info-rate 0 delay-tolerance 80配置ONU的UNI（网口）上行速率configure qos interface 1/1/1/23/1/1/1 upstream-queue 7 bandwidth-profile name:102 priority 4 bandwidth-sharing uni-sharingconfigure qos interface 1/1/1/23/1/1/1 upstream-queue 6 bandwidth-profile name:102 priority 3 bandwidth-sharing uni-sharingconfigure qos interface 1/1/1/23/1/1/1 upstream-queue 5 bandwidth-profile name:102 priority 2 bandwidth-sharing uni-sharingconfigure qos interface 1/1/1/23/1/1/1 upstream-queue 0 bandwidth-profile name:102 priority 1 bandwidth-sharing uni-sharing配置下行带宽 (shaper + schedule-node profile)配置名字为101，速率为1M的下行带宽模板configure qos profiles shaper 101 committed-info-rate 0 committed-burst-size 0 excess-info-rate 1024 type singletokenbucketgponconfigure qos profiles scheduler-node 101 shaper-profile name:101 priority 2 weight 50配置ONU的UNI（网口）下行速率configure qos interface 1/1/2/4/1/1/1 scheduler-node name:101//UNI级别限速configure qos interface 1/1/2/4/1/1/1 queue 7 priority 8 //TR069configure qos interface 1/1/2/4/1/1/1 queue 6 priority 7 //voiceconfigure qos interface 1/1/2/4/1/1/1 queue 5 priority 6 //iptvconfigure qos interface 1/1/2/4/1/1/1 queue 0 priority 5 //HSI5.3.VLAN配置创建NT部分VLAN创建用于ONU管理的单层RB VLAN 300configure vlan id 300 mode residential-bridge特别注意点：这里有2种方法打开ONU管理VLAN的ARP下行广播，方法1、设置安全转发后configure vlan id 300 secure-forwarding注解：需要绑定静态IP，命令见下文方法2、打开下行广播打开系统级的下行广播configure vlan broadcast-frames打开单个VLAN的下行广播configure vlan id 300 broadcast-frames注解：不需要绑定静态IP，但管理VLAN里会有下行广播报文创建双层数据Stack VLAN 101：951configure vlan id stacked:101:0 mode residential-bridgeconfigure vlan id stacked:101:951 mode cross-connect in-qos-prof-name name:Default_TC0创建双层数据Stack VLAN 901：45configure vlan id stacked:901:0 mode residential-bridgeconfigure vlan id stacked:901:45 mode residential-bridge in-qos-prof-name name:Default_TC7创建双层数据Stack VLAN 1701:43configure vlan id stacked:1701:0 mode residential-bridgeconfigure vlan id stacked:1701:43 mode residential-bridge in-qos-prof-name name:Default_TC5创建双层数据Stack VLAN 2501:42configure vlan id stacked:2501:0 mode residential-bridgeconfigure vlan id stacked:2501:42 mode residential-bridge in-qos-prof-name name:Default_TC6创建iHUB部分VLAN并配置到相应上联端口和LT板卡configure service vpls 101 customer 1 v-vpls vlan 101 create //创建VLAN 2000 configure service vpls 101 sap nt-a:xfp:1:101 create //绑定上联光口configure service vpls 101 sap lt:1/1/1:101 create //绑定LT板卡configure service vpls 101 no shutdown //打开VLAN2000注解：对于双层VLAN只需要在iHUB上创建外层VLAN即可同样方法创建并绑定VLAN 901、1701、2501configure service vpls 901 customer 1 v-vpls vlan 901 createconfigure service vpls 901 sap nt-a:xfp:1:901 createconfigure service vpls 901 sap lt:1/1/1:901 createconfigure service vpls 901 no shutdownconfigure service vpls 1701 customer 1 v-vpls vlan 1701 createconfigure service vpls 1701 sap nt-a:xfp:1:1701 createconfigure service vpls 1701 sap lt:1/1/1:1701 createconfigure service vpls 1701 no shutdownconfigure service vpls 2501 customer 1 v-vpls vlan 2501 createconfigure service vpls 2501 sap nt-a:xfp:1:2501 createconfigure service vpls 2501 sap lt:1/1/1:2501 createconfigure service vpls 2501 no shutdown5.4.用户数据配置配置双层数据业务VLAN到ONU网口上configure bridge port 1/1/1/1/23/1/1 max-unicast-mac 10 //设置最大MACconfigure bridge port 1/1/1/1/23/1/1 vlan-id stacked:101:951 //在ONU网口上配置双层VLANconfigure bridge port 1/1/1/1/23/1/1 vlan-id stacked:901:45 //ITMSconfigure bridge port 1/1/1/1/23/1/1 vlan-id stacked:1701:43 //ITVconfigure bridge port 1/1/1/1/23/1/1 vlan-id stacked:2501:42 //VOIP对于UNTAG的上行报文在ONU网口打上PVID（对于TAG上行报文的无需配置此命令）configure bridge port 1/1/1/1/23/1/1 pvid 951注解：下行报文是否带TAG是以下命令来决定的configure bridge port 1/1/1/1/23/1/1 vlan-id 1001 tag single-tagged（带TAG）configure bridge port 1/1/1/1/23/1/1 vlan-id 1001 tag untagged（不带TAG）配置单层ONU管理业务VLAN到ONU网口上在ONU网口上配置单层VLANconfigure bridge port 1/1/1/1/23/1/1 vlan-id 300设置下行带TAG报文configure bridge port 1/1/1/1/23/1/1 vlan-id 300 tag single-tagged绑定ONU静态管理IPconfigure bridge port 1/1/1/1/23/1/1 vlan-id 300 static-user ip-address 10.10.10.2/32 注解：假如VLAN300已打开下行广播，则不需要配置静态管理IP6.组播配置及上联汇聚组播：IGMP的配置组播vlan3700step1 创建igmp channel 与一个VP做关联，GPON里面只能和VP关联创建之前必须有cacprofile与interface做关联configure qos profiles cac mcast max-mcast-bandwidth 5000 res-voice-bandwidth 0 res-data-bandwidth 0 cac-type pon-cacconfigure qos interface 1/1/4/1/1/1/1 cac-profile name:mcastconfigure igmp channel vlan:1/1/4/1/1/1/1:43 max-num-group 100 igmp-version 2step2 IGMP system的一些参数configure igmp system startconfigure igmp system user-igmp-version 2configure>igmp>system# netw-igmp-version 2configure igmp system startstep3 VPLS上行的配置configure vlan id 3700 mode residential-bridge in-qos-prof-name name:11 security-fowarding configure bridge port 1/1/4/1/1/1/1 vlan-id 3700configure service vpls 3700 customer 1 v-vpls vlan 3700 createconfigure service vpls 3700 sap nt-a:xfp:1:3700 create igmp-snooping send-queriesconfigure service vpls 3700 sap lt:1/1/4:3700 create igmp-snooping send-queriesconfigure service vpls 3700 sap lt:1/1/4:3700 create igmp-snooping version 2step4 mcast channel的创建configure mcast channel 239.252.148.1 src-ip-addr 0.0.0.0 peak-bit-rate 5000 vlan-id 3700 configure mcast channel 239.252.148.2 src-ip-addr 0.0.0.0 peak-bit-rate 5000 vlan-id 3700 configure mcast channel 239.252.148.4 src-ip-addr 0.0.0.0 peak-bit-rate 5000 vlan-id 3700 configure mcast channel 239.252.148.73 src-ip-addr 0.0.0.0 peak-bit-rate 5000 vlan-id 3700 configure mcast channel 239.252.148.74 src-ip-addr 0.0.0.0 peak-bit-rate 5000 vlan-id 3700汇聚：如果是配置双上联汇聚且为静态要先创建lag,再创建vplsconfigure lag 1configure lag 1 no shutdownconfigure lag 1 port nt-a:xfp:1configure lag 1 port nt-b:xfp:1configure service vpls 3 customer 1 v-vpls vlan 48 createconfigure service vpls 3 customer 1 sap lag-1:48 createconfigure service vpls 3 no shutdown配置动态LACP如果上面的交换机启用了lacp,你就用下面三条命令configure lag 1 lacp active administrative-key 2configure lag 1 port-threshold 0configure lag 1 lacp active7．检查系统参数配置tl1界面通过telnet方式访问configure system security ssh access tl1 telnet检查远程接入是否打开了telnet，ssh，udp(TL1 Gateway)eg:isadmin># info configure system security ssh access detailconfigure system security ssh===================================================#------------------------------------------------------------------------------- echo "system"fault-db#------------------------------------------------------------------------------- access driver initialized.no protocol # value=tftpno cli # value=telnet-sshno tl1 # value=udp-ssh-telnetno debug # value=udpexit检查是否打开了系统级下行广播eg:isadmin>configure>vlan# infoconfigure#------------------------------------------------------------------------------- echo "vlan"#------------------------------------------------------------------------------- vlanbroadcast-framespriority-policy port-defaultvmac-address-formathost-id 1exit重启ONT命令，即使OOS也可以使ONT重启登录TL1界面init-sys::ont-1-1-4-1-12:::6常用命令：1、查看IP地址以及配置VLANinfo configure service2、查看网关info configure router3、查看ihub MAC学习情况 ihub侧show service fdb-macService Forwarding Database=============================================================================== ServId MAC Source-Identifier Type Last ChangeAge-------------------------------------------------------------------------------3 54:89:98:02:0b:7d sap:lag-1:48 L/45 01/01/1970 21:30:31------------------------------------------------------------------------------- No. of Entries: 1------------------------------------------------------------------------------- Legend: L=Learned; P=MAC is protected===============================================================================4、查看PON板上ONU端口上MAC学习情况show vlan bridge-port-fdbbridge-port-fdb table================================================================================= port |vlan-id |mac |fdb-id |status |vmac-------------------+-----------------+-----------------+-----------------+-------+--------------------------------------------------1/1/1/8/1/1/1 45 00:19:c7:b9:6e:ee stacked:901:0 learned 00:00:00:00:00:001/1/1/8/1/1/1 4050 00:19:c7:b9:6e:eb stacked:701:0 learned 00:00:00:00:00:001/1/1/8/2/1/1 1002 00:23:5a:ce:97:26 stacked:1101:1002 learned 00:00:00:00:00:001/1/1/8/2/1/1 4050 00:19:c7:b9:6d:42 stacked:701:0 learned 00:00:00:00:00:00对应某个PON板的MAC地址学习情况：show vlan fdb-board================================================================================= fdb-board table================================================================================= slot-id |fdb-id |mac |status |sub-mac---------+-----------------+-----------------+-------+------------------------------------------------------------------------------lt:1/1/1 stacked:701:0 00:19:c7:b9:6d:42 learned 00:19:c7:b9:6d:42lt:1/1/1 stacked:701:0 00:19:c7:b9:6e:eb learned 00:19:c7:b9:6e:eblt:1/1/1 stacked:901:0 00:19:c7:b9:6e:ee learned 00:19:c7:b9:6e:eelt:1/1/1 stacked:1101:1002 00:23:5a:ce:97:26 learned 00:23:5a:ce:97:26--------------------------------------------------------------------------------- fdb-board count : 45、查看上联口状态leg:isadmin># show port===============================================================Ports on NT===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port PortId State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------nt:vp:1 Up Yes Up 1518 1518 - accs dotq vportnt:mc:1 Up Yes Up 1518 1518 - accs dotq vport===============================================================Ports on NT-A===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port Port Id State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------nt-a:ieee1588:1Down No Down 2048 2048 - accs dotq xcme===============================================================Ports on NT-B===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port Port Id State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------nt-b:ieee1588:1Down No Down 2048 2048 - accs dotq xcme===============================================================Ports on NT-A===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port Port Id State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------nt-a:eth:1 Up No Down 2048 2048 - accs dotq xcment-a:xfp:1 Up Yes Up 2048 2048 - accs dotq gigent-a:xfp:2 Up Yes Up 2048 2048 - accs dotq gigent-a:xfp:3 Down No Down 2048 2048 - accs dotq gigent-a:xfp:4 Up No Down 2048 2048 - accs dotq gige===============================================================Ports on NT-B===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port Port Id State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------nt-b:eth:1 Down No Down 2048 2048 - accs dotq xcment-b:xfp:1 Down No Down 2048 2048 - accs dotq gigent-b:xfp:2 Down No Down 2048 2048 - accs dotq gigent-b:xfp:3 Down No Down 2048 2048 - accs dotq gigent-b:xfp:4 Down No Down 2048 2048 - accs dotq gige===============================================================Ports on LT===============================================================Port Admin Link Port Cfg Oper LAG/ Port Port Port Id State State MTU MTU Bndl Mode Encp Type ---------------------------------------------------------------lt:1/1/1 Up Yes Up 2048 2048 - accs dotq ltlt:1/1/2 Up No Down 2048 2048 - accs dotq ltlt:1/1/3 Up No Down 2048 2048 - accs dotq ltlt:1/1/4 Up No Down 2048 2048 - accs dotq ltlt:1/1/5 Up No Down 2048 2048 - accs dotq ltlt:1/1/6 Up No Down 2048 2048 - accs dotq ltlt:1/1/7 Up No Down 2048 2048 - accs dotq ltlt:1/1/8 Up No Down 2048 2048 - accs dotq ltlt:1/1/12 Up No Down 2048 2048 - accs dotq ltlt:1/1/13 Up No Down 2048 2048 - accs dotq ltlt:1/1/14 Up No Down 2048 2048 - accs dotq ltlt:1/1/15 Up No Down 2048 2048 - accs dotq ltlt:1/1/16 Up No Down 2048 2048 - accs dotq ltlt:1/1/17 Up No Down 2048 2048 - accs dotq ltlt:1/1/18 Up No Down 2048 2048 - accs dotq ltlt:1/1/19 Up No Down 2048 2048 - accs dotq lt===============================================================leg:isadmin>#6、配置及查看汇聚状态要先创建lag,再创建vplsconfigure lag 1configure lag 1 no shutdownconfigure lag 1 port nt-a:xfp:1configure lag 1 port nt-b:xfp:1configure service vpls 3 customer 1 v-vpls vlan 48 createconfigure service vpls 3 customer 1 sap lag-1:48 createconfigure service vpls 3 no shutdown配置动态LACP如果上面的交换机启用了lacp,你就用下面三条命令configure lag 1 lacp active administrative-key 2configure lag 1 port-threshold 0configure lag 1 lacp activeleg:isadmin># show lag detail=============================================================================== LAG Details=============================================================================== ------------------------------------------------------------------------------- LAG 1------------------------------------------------------------------------------- Description : N/A------------------------------------------------------------------------------- Details------------------------------------------------------------------------------- Lag-id : 1 Mode : accessAdm : up Opr : upThres. Exceeded Cnt : 2 Port Threshold : 0Thres. Last Cleared : 01/01/1970 21:28:35 Threshold Action : down Dynamic Cost : false Encap Type : dot1q Configured Address : ac:9c:e4:74:7d:a9 Lag-IfIndex : 1342177281 Hardware Address : ac:9c:e4:74:7d:a9Hold-time Down : 0.0 sec Port Type : standardLACP : disabledSubgroup switch-cou*: 0 Active subgroup : -Forced-active subgrp: - Subgroup switch dete*: 5 seconds------------------------------------------------------------------------------- Subgroup Preference Threshold------------------------------------------------------------------------------- ------------------------------------------------------------------------------- Port-id Adm Act/Stdby Opr Primary Sub-group Forced Prio-------------------------------------------------------------------------------nt-a:xfp:1 up active up yes none - 32768nt-b:xfp:1 up active up none - 327687、查看PON口和ONT光功率show pon optics================================================================================= leg:isadmin># show pon optics================================================================================= optics table================================================================================= pon-idx |olt-tx-signal-lvl|olt-temperature |olt-voltage |olt-laser-curr--------+-----------------+----------------+----------------+-----------------------------------------------------------------------1/1/1/1 3.000000 44.480000 3.380000 141/1/1/2 invalid invalid invalid invalidolt-tx-signal-lvl：OLT PON口发送光功率；单位dbolt-temperature：OLT PON口光模块温度；单位degree Colt-voltage：OLT PON 口电压；单位：Voltsolt-laser-curr：OLT PON口电流：单位：mAshow equipment ont opticsleg:isadmin># show equipment ont optics=================================================================================optics table=================================================================================ont-idx |rx-signal-level |tx-signal-level |ont-temperature |ont-voltage |laser-bias-curr |olt-rx-sig-level ------------+----------------+----------------+----------------+----------------+----------------+----------------------------------1/1/1/1/2 -14.324000 3.000000 28.000000 3.300000 9846.000000 invalid 1/1/1/1/3 unknown unknown unknown unknown unknown invalidrx-signal-level：ONT接收光功率，单位：dbtx-signal-level：ONT 发送光功率，单位：dbont-temperature：ONT 光模块温度，单位：degree Cont-voltage：ONT光模块电流，单位：mAlaser-bias-curr：ONT光模块电压，单位：Voltsolt-rx-sig-level：OLT接收光功率，单位：dbshow equipment diagnostics sfp nt-a:xfp:1 detail OLT上行光衰8、上联口镜像抓包configure mirror mirror-dest 200 sap nt-a:eth:1:200 createconfigure mirror mirror-dest 200 no shutdowndebug mirror-source 200 port nt-a:xfp:1 ingress egress9、上传ONU软件octopus修改/ONT写权限tapi enable write /ONTtftp -i 10.98.113.24 put ASBI240WQ_V1.0 /ONT/ASBI240WQ_V1.0ONU升级configure equipment ont interface 1/1/1/1/1 sw-dnload-version JS1112V1.1_AS sw-ver-pland JS1112V1.1_ASconfigure equipment ont interface 1/1/1/1/1 sw-ver-pland JS1112V1.1_ASB10、查看ONU软件大小RTRV-ONTSWVER::ALL;11、查看ONU BR PORT配置info configure bridge port12、查看板卡状态show equipment slot13.配置LT镜像抓包：leg:isadmin># configure mirror mirror-dest 200 createleg:isadmin>configure>mirror>mirror-dest# sap nt-a:eth:1:200 createleg:isadmin>configure>mirror>mirror-dest>sap# exit allleg:isadmin># configure mirror mirror-dest 200 no shutdownleg:isadmin># debug mirror-source 200 port lt:1/1/1 ingress egressleg:isadmin># show mirror mirror-dest 200=============================================================================== Mirror Service=============================================================================== Service Id : 200Description : (Not Specified)Admin State : Up Oper State : DownDestination SAP : nt-a:eth:1:200------------------------------------------------------------------------------- Local Sources------------------------------------------------------------------------------- Admin State : Up-Port lt:1/1/1 Egr Ing=============================================================================== leg:isadmin># debug mirror-source 200 port nt-b:xfp:1 ingress egressleg:isadmin># show mirror mirror-dest 200=============================================================================== Mirror Service=============================================================================== Service Id : 200Description : (Not Specified)Admin State : Up Oper State : DownDestination SAP : nt-a:eth:1:200------------------------------------------------------------------------------- Local Sources------------------------------------------------------------------------------- Admin State : Up-Port nt-b:xfp:1 Egr Ing -Port lt:1/1/1 Egr Ing =============================================================================== leg:isadmin># debug mirror-source 200 no port egress ingress nt-b:xfp:1leg:isadmin># show mirror mirror-dest 200=============================================================================== Mirror Service=============================================================================== Service Id : 200Description : (Not Specified)Admin State : Up Oper State : DownDestination SAP : nt-a:eth:1:200------------------------------------------------------------------------------- Local Sources------------------------------------------------------------------------------- Admin State : Up-Port lt:1/1/1 Egr Ing ===============================================================================13、配置专线：静态PPPoE用户配置:SVLAN:2050,CVLAN:40081.configure vlan id stacked:2050:0 secure-forwarding 打开外层解绑功能2.configure bridge port 1/1/1/1/1/1/4 vlan-id stacked:2050:4008 static-userip-address 58.241.77.31/3214、备份DBadmin software-mngt database upload actual-active:202.102.49.80:dm_complete.tar IP为TFTP地址15、查看ONT和PON口在线状态show interface port ont:1/1/2/4/1show interface port ont:1/1/2/4/[1...128]show interface port pon:1/1/1/[1...8]查看未认证的E8-C（查1个OLT下所有未认证的E8-C）通过命令show interface port 查看所有的E8-C状态如果是DOWN的证明没有注册上====================================================================================================================================port table====================================================================================================================================port |admin-status|opr-status。
USB数据采集卡的使用流程
USB数据采集卡的使用流程1. 简介USB数据采集卡是一种用于将外部模拟或数字信号转换成计算机可以处理的数字信号的设备。
它通过USB接口连接到计算机，并使用相应的驱动程序进行配置和控制。
2. 准备工作在开始使用USB数据采集卡之前，请确保满足以下条件： - 一台装有操作系统（如Windows、Linux等）的计算机。
- USB数据采集卡的驱动程序已经安装在计算机上。
- 需要采集的信号源已连接到数据采集卡的输入端口。
3. 驱动程序安装•下载最新版的USB数据采集卡驱动程序，并将其保存到计算机中。
•双击运行驱动程序安装文件，按照提示完成驱动程序的安装过程。
4. 连接设备•将USB数据采集卡插入计算机的USB接口中。
•确保USB数据采集卡的供电正常，可以通过USB接口供电或者外部电源供电。
5. 配置软件1.打开数据采集软件（如LabVIEW、MATLAB等）。
2.在软件界面中选择USB数据采集卡作为数据采集的设备。
3.配置数据采集卡的采样率、采样通道数等参数。
4.设置数据采集的开始时间和持续时间等。
5.点击“开始采集”按钮，开始数据采集过程。
6. 数据采集采集过程中，USB数据采集卡会将模拟或数字信号转换成计算机可以处理的数字信号，并存储在计算机的内存或磁盘中。
7. 数据保存和分析1.数据采集完成后，可以选择将数据保存在计算机的磁盘上。
2.打开数据分析软件，将保存的数据导入到分析软件中进行进一步处理和分析。
8. 断开连接在结束使用USB数据采集卡之后，需要进行以下操作来安全断开连接： - 关闭数据采集软件，并保存相关数据文件。
- 在计算机操作系统中找到设备管理器，并选择断开USB数据采集卡的连接。
- 将USB数据采集卡从计算机的USB接口中拔出。
9. 注意事项•在使用USB数据采集卡前，请仔细阅读设备的用户手册，并按照说明进行操作。
•避免在USB数据采集卡供电过程中插拔。
•避免在计算机开机过程中插拔USB数据采集卡。
通用型USB接口数据采集系统使用说明
GL_UNIIF 广陆通用型USB 接口数据采集系统使用说明 备注：按您按以下步骤操作：1.必须先将本机的所有杀毒软件关闭。
2.安装光盘中 USB 驱动程序3.安装光盘中 量具数据采集软件4.其它设置请参阅本使用说明书备注：如果光盘损坏或丢失，请到 /education/education-246.html 下载使用说明书和驱动程序。
点击下载>>>> 使用说明书点击下载>>>> 驱动程序本产品是一种通用型的电子数显量具的数据采集系统，即插即用及多格式识别是其主要特点，同时兼有转换测量方向，远程采样和传感器清零等方便实用的功能。
该产品采用USB 接口与PC 通信，以方便用户在PC 屏幕上直接观察所测数据、对数据采样或传感器清零，也可由量具操作者在适配器端对数据采样或清零。
本产品通用于我公司生产的各种电子数显卡尺、数显高度尺、数显千分尺和数显千分表等产品的数据采集和数据管理。
一．产品外观示意图①量具连接线：用户根据自己所使用的电子数显量具的种类选择相应的连接线缆。
该线缆一端连接量具的数据口，另一端连接适配器的量具接口。
量具连接线②采样开关：用户可按下该按钮对数据进行采样。
③拨码开关：用户拨动该开关，可以改变量具的测量方向。
即正向变为负向，负向变为正向。
④外部采样接口：该接口用于连接外部采样按钮，一般是脚踏式采样开关。
⑤红灯：电源指示灯。
⑥黄灯：数据指示灯，当其闪烁时表示有数据发送。
⑦USB插头：用于连接PC机。
二．安装驱动程序第一次使用时，当适配器的USB插头与PC连接后，PC屏幕会弹出提示窗口要求用户安装驱动程序，每次提示时选择安装光盘目录下的“CDM 2.06.00 WHQL Certified”文件夹即可找到驱动程序，直至安装完成。
三．操作成功安装驱动程序后，将量具与适配器连接，适配器与PC机连接，安装并打开数据采集软件，设置通信协议为“AUTO1”，波特率为“9600”，端口名称为相应的串口号（一般是“COMx” 的形式，x为串口序号，通常是下拉列表中的最后一个）。
usb数据采集卡使用说明书V20新驱动20160527
迷你USB数据采集卡使用说明书USB2.0 总线AD 采集模块12路单端模拟量采集，2路DA模拟量输出2路PWM可编程频率占空比输出1路PWM频率脉宽测量，1路32位计数器端口8 路单向输入口/8 路单向输出口新郑市恒凯电子科技有限公司2015/10在开始使用前请仔细阅读下面说明检查打开包装请查验如下：¾迷你USB数据采集卡 V2.0一块；¾高屏蔽USB数据传输电缆一根；保修本产品自售出之日起一年内，用户遵守储存、运输和使用要求，而产品质量不合要求，凭保修单免费维修。
因违反操作规定和要求而造成损坏的，需缴纳器件费及相应的运输费用，如果板卡有明显烧毁、烧糊情况原则上不予维修。
如果板卡开箱测试有问题，可以免费维修（限购买板卡10天内）。
软件支持服务自销售之日起提供6个月的免费开发咨询。
目录一、 USB 数据采集卡V2.0 说明 (1)1.1 板卡简介 (1)1.2 软件支持 (2)二、性能指标 (3)2.1 USB总线性能 (3)2.2 模拟信号输入 (3)2.3 模拟信号输出 (3)2.4 数字信号输入/输出 (3)2.5 PWM测量输入 (4)2.6 计数器 (4)2.7 PWM输出 (4)2.8、工作温度 (4)三、安装与连接 (5)3.1 安装 (5)3.1.1 关于USB (5)3.1.2 USB延长线 (5)3.2 信号连接注意事项 (5)3.3 端子定义及排序说明 (6)3.4各类信号连接方式 (7)3.4.1 模拟量信号连接方式 (8)3.4.2 数字量信号的连接方式 (8)四、软件的安装与使用 (9)4.1 驱动的安装与软件的使用 (9)4.1.1 驱动的安装 (9)4.1.3 软件的安装 (11)4.1.4 软件的使用 (12)4.2 接口函数说明 (15)4.2.1 设备操作函数 (15)4.2.2 AD操作函数 (16)4.2.3 其它输入输出操作函数 (17)4.2.4 多板卡同时使用相关函数 (20)五、客户程序使用采集卡教程 (21)5.1 VC编程教程 (21)5.2 编程教程 (21)5.3 LABVIEW编程教程 (22)5.4 Labwidows/CVI (25)一、 USB 数据采集卡V2.0 说明恒凯电子-USB数据采集卡采用USB2.0高速总线接口，总线极具易用性，即插即用，是便携式系统用户的最佳选择，可以完全取代以往的PCI卡。
7360产品介绍
April 2011
PON概念 PON（Passive Optical Network：无源光纤网络）。 PON（无源光网络）是指（光 配线网）中不含有任何电子器件及电子电源，ODN全部由光分路器（Splitter）等无 源器件组成，不需要贵重的有源电子设备。一个无源光网络包括一个安装于中心控 制站的光线路终端（OLT），一级一批配套的安装于用户场所的光网络单元（ONUs ）。在OLT与ONU之间的光配线网（ODN）包含了光纤以及无源分光器或者耦合器 。
Choice of capacity
Standard-capacity ISAM FD 2 x 10G backplane 2 x 320G switching capacity High-capacity ISAM FX 2 x 100G backplane 2 x 480G switching capacity
64分光比36端口p2p线卡fegesfp双速率支持多种主流10gpon接入技术4端口10ggpon线卡4端口10gepon线卡超高的带宽支持能力和系统矩阵交换能力每槽位带宽高达200gbpsnt矩阵交换能力高达4tbps提供内置otdr功能的线卡lt板卡配备内置otdr光时域反射仪功能支持高效的在线式odn网络监控强大的l3mplsvpls能力于alu强大的业务路由器7750的sros具备mpls级别的业务支持能力业务扩展可靠性高智能简化操作简化网络设计内嵌ae应用使能处理芯片设备内嵌ae应用使能处理芯片不断创新商业模式alcatellucentinternal4presentationtitlemonthyearproprietaryusepursuantcompanyinstruction7360isam产品简介7360isam背板容量bps5t交换性能bps4t交换容量mac512k槽位带宽bps200gnt
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
USB7360系列多功能数据采集模块技术说明书1. 概述USB7360 系列多功能数据采集模块适用于提供了USB 接口的PC系列微机，具有真正的热插拔、即插即用（PnP）功能。
其操作系统可选用目前流行的 Windows 系列、高稳定性的Unix等多种操作系统以及专业数据采集分析系统LabVIEW/LabWindowsCVI等软件环境。
在硬件的安装上非常简单，使用时只需将USB7360的USB接口插入计算机内任何一个USB接口插座中，其出、模入、模I／O信号、脉冲输入及脉冲输出信号均由模块上的双排针插头与外部信号源及设备连接。
模入部分，用户可根据实际需要选择单端或双端输入方式，其A/D 转换启动方式可以选用程控频率触发。
A/D转换后的数据结果通过先进先出存储器（FIFO）缓存后由USB总线读出。
模出部分，用户可根据控制对象的需要选择不同的量程。
开关量部分，本模块有16路数字量输入和16路数字量输出接口，光隔16路输出可配接PS002继电器板。
计数部分，本模块有3路16位字长的计数器。
USB7360系列数据采集模块是我公司开发的一种多功能的数据采集模块，为了最大限度的满足客户需求，降低客户的使用成本，根据自己需求用户可以灵活订制以下任意组合的产品。
USB7360系列数据采集模块详细的功能及产品设置见下表和说明书尾页<<附A>>。
2. 主要技术指标2.1 USB指标：2.1.1 处理器及USB接口芯片： CY7C680132.1.2 通讯方式： USB接口2.1.3 通讯距离：小于5米2.1.4 通讯协议： USB2.02.2模入部分( 标*为出厂标准状态，下同 ):2.2.1输入通道数：单端48路 * ；双端24路2.2.2 输入信号范围：0～5V,0～10V*, ±5V2.2.3 输入阻抗：≥10MΩ2.2.4程控增益：×1*；×10；×100；2.2.5输入通道选择方式：单通道程序指定/多通道自动扫描2.2.6 A／D转换精度/最高采样速率：7360型 12位AD/75K ；7360A型12位AD/500K；7360B型16位AD/100K2.2.7 A/D采样程控频率： 7360型: 1KHz/10KHz/25KHz/50KHz/75KHz7360A型:1KHz/10KHz/25KHz/50KHz/100KHz/250KHz/500KHz7360B型:1KHz/5KHz/10KHz/25KHz/50KHz/100KHz2.2.8 A/D启动方式：程控触发2.2.9 FIFO存储器容量：8K×16bit（全满）/4K×16bit（半满）2.2.10 通道切换时间：(模拟开关导通时间＋放大器建立时间) ≤2μS 2.2.11 A／D转换非线性误差：±1LSB（A/B型），±2LSB（C型），2.3 模出部分：2.3.1 输出通道数：4路2.3.2 输出范围：电压方式：0～5V，±5V, 0～10V*，±10V，0～20 mA ,4～20 mA 2.3.3 输出阻抗：≤ 2Ω ( 电压方式 )2.3.4 D/A转换分辨率：12位2.3.5 电压输出方式负载电流：≤ 10mA2.4 开关量部分2.4.1 输入路数：16路TTL电平/16路光隔, 5V*/12V/24V开关量输入电平可选。
2.4.2 输出路数：16路TTL电平/16路光隔，16路光隔可以接PS002继电器板，或驱动其它设备。
2.5 计数器/测频部分：2.5.1 16位字长计数器：3路TTL电平/3路光隔2.6 电源功耗： +5V(±10％) ≤ 500mA （自供电，不建议长期使用）+9V(±10％) ≤ 500mA (外供电)2.7 使用环境要求：工作温度： 10℃～40℃相对湿度： 40％～80％存贮温度： -55℃～+85℃2.8尺寸：裸板尺寸：长×宽＝162.9mm×102.6mm外形(模具)尺寸：长×宽×厚 =190mm×109mm×36mm3. 工作原理USB7360 系列多功能数据采集模块主要由多路模拟开关选通电路、高精度放大电路、模数转换电路、DC／DC电路、先进先出(FIFO)缓冲存储器电路、模数转换电路、开关量输入输出电路、定时/计数器电路和接口控制逻辑电路、供电电路等部分组成。
3.1 模入部分3.1.1 高速多路模拟开关选通电路本电路由6片CD4501（或同类产品）及跨接选择器JP2组成，用以从48路单端信号或24路双端信号中选择其中一路，送入后端的放大器电路处理。
3.1.2 高速高精度、差分、可编程增益放大器电路该电路由片高速高精度放大器lf347、lm351组成，用以对通道开关选中的模拟信号进行变换处理，以提供模数转换电路所需要的信号。
3.1.3 高速模数转换电路本模块选用B-B公司的A／D器件ADS7822（12 bit）、ADS7818（12 bit）或ADS8325（16 bit）作为本卡的模数转换器件。
采用外部精密基准电源。
3.1.4 先进先出（FIFO）缓冲存储器电路本电路用于将A/D转换的数据结果及通道代码进行缓冲存储。
并相应的给出“空”，“半满”和“全满”的标志信号。
用户在使用过程中可以随时根据这些标志信号的状态以单次或批量的方式读出A/D转换的结果。
3.2 模出部分模拟量输出部分由D/A 转换器件DAC7615和有关的基准源、运放、调零调满电位器、阻容件和跨接选择器组成。
依靠改变跨接套（JP6～JP15）的连接方式，可分别选择不同的输出量程。
D/A部分具有上电电压输出选择功能，当模块加电时，本模块将根据JP7跳线的位置，选择输出不同的电压。
3.3 开关量输入输出电路本模块提供了16路非隔离/隔离的开关量输入、16路非隔离/隔离的开关量输出信号通道。
使用中需注意对这些信号的电平要求,选合适的驱动。
3.4 计数/定时器部分计数/定时器电路由1片可编程定时/计数器8254芯片组成。
可为用户提供3个16位字长的计数/测频功能。
3.5 接口控制逻辑电路接口控制逻辑电路用来将USB总线控制逻辑转换成与各种操作相关的控制信号。
3.6 供电电路供电电路由DC/DC芯片LM340及其外围电路组成外供电电路，以满足USB 总线自供电功率的不足。
外供电需输入8-15V的直流电源，插座中心为正极4. 安装及使用注意本模块的安装十分简便，无需将主机机壳打开，也无需关电。
本模块有两种供电方式，即自供电方式和外供电方式，若选择自供电方式供电，将本模块插入主机的任何一个空余USB接口插座即可；若选择外供电方式，必须给模块提供8-15V的直流电源，然后将模块与计算机用USB线连接。
本模块采用的模拟开关是COMS 电路，容易因静电击穿或过流造成损坏，所以在打开模块盒或用手触摸本模块电路板时，应事先将人体所带静电荷对地放掉，同时应避免直接用手接触器件管脚，以免损坏器件。
本模块USB接口允许从计算机上带电插拔。
模块上的跨接选择器，使用中应严格按照说明书进行设置操作。
设置模块跨接套和安装接口带缆时均应在关电状态下进行。
当模入通道不全部使用时，应将不使用的通道就近对地短接，不要使其悬空，以避免造成通道间串扰和损坏通道。
为保证安全及采集精度，应确保系统地线（计算机及外接仪器机壳）接地良好。
特别是使用双端输入方式时，为防止外界较大的共模干扰，应注意对信号线进行屏蔽处理。
5.使用与操作5.1 主要可调整元件位置机接插件见图1。
图1 主要可调整元件位置图5.2指示灯D1、D2、D3、D4：D1亮指示模块USB工作正常D2亮指示模块AD FIFO满溢出D3亮指示模块5V供电正常D4亮指示模块3.3V供电正常5.3 跨接器的使用：5.3.1 A／D量程选择：本模块由跳线JP5组合实现A/D量程及单双极性的变化，其使用方法见图2。
a.0～10V输入b. 0～5V输入c. ±5V输入图2 A／D量程选择5.3.2 A／D单端／双端方式选择:JP2为单端／双端方式选择插座，其使用方法见图3。
a. 单端输入方式b. 双端输入方式图3 单／双端方式选择5.3.3 D/A输出跳线选择本模块由跳线JP6与跳线JP8～JP15分别组合实现A/D量程及单双极性的变化，JP6为输出极性选择，JP8～JP15为D/A量程选择插座，其使用方法见图4(以通道一电压、电流输出跳线为例)。
a. 0～5V输出b. 0～10V输出c. ±5V输出d. ±10V输出e. 0～20mA输出f. 4～20mA输出图4 D/A量程选择JP8对应D/A CH0 电压输出，JP12对应D/A CH0 电流输出；JP9对应D/A CH1 电压输出，JP13对应D/A CH1 电流输出；JP10对应 D/A CH2 电压输出，JP14对应D/A CH2 电流输出；JP11对应 D/A CH3 电压输出，JP15对应D/A CH3 电流输出。
本模块上电D/A复位输出电压有两种，一种是输出D/A量程的下限，一种是输出D/A量程的二分之一，通过跳线JP7可以实现不同的复位输出电压，其使用方法见图5。
输出D/A量程的下限（出厂默认）输出D/A量程的1/2图5 D/A上电输出电压选择当JP7跳线在“输出D/A量程的下限”位置时，D/A量程“0～5V输出”和“0～10V输出”，D/A上电输出0V；D/A量程“±5V输出”， D/A上电输出-5V；D/A量程“±10V输出”，D/A上电输出-10V。
当JP7跳线在“输出D/A量程的1/2”位置时，D/A量程“±5V输出”和“±10V输出”，D/A上电输出0V；D/A量程“0～5V输出”， D/A上电输出2.5V；D/A量程“0～10V输出”，D/A上电输出5V。
5.3.4 供电方式选择本模块通过对JP1跳线，给用户提供两种模块供电选择，如图5：USB供电外供电图5 JP1的定义外供电，模块通过J3外供电输入插座取电，用户可从J3输入9V的直流电；USB供电,模块从计算机的USB接口取电。
5.3.5 调试接口J2是调试用插座，用户不必关心，不要将它们的针任意短接。
5.4 输入输出接口定义：5.4.1 模拟部分：本模块60芯扁平电缆插座J4的信号定义见表1 ，用户可根据需要选择连接信号线(单端)或信号线组(双端)，进行AD接线。
为减少信号杂波串扰和保护通道开关，凡不使用的信号端应就近与模拟地短接，这一点在小信号放大使用时尤其重要。
表1 J4模拟输入输出信号端口定义(括号内表示双端方式)5.4.2 开关量及定时计数部分：本模块40芯扁平线插座J5的信号定义见表2 。
