电缆运输敷设及标桩埋设

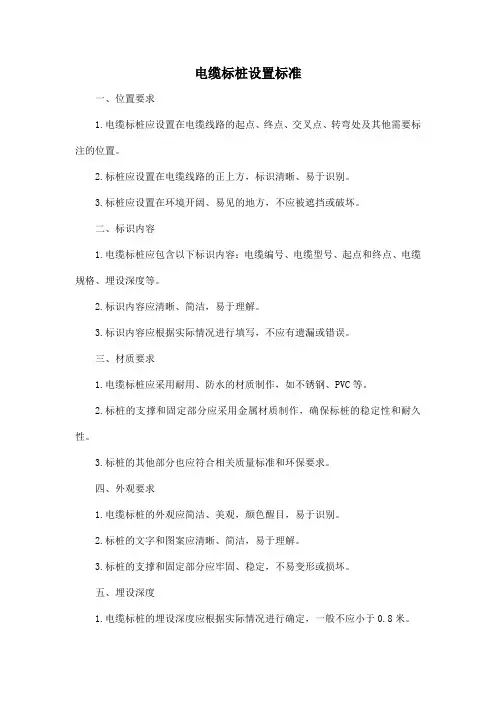

8、电缆运输、敷设及标桩埋设

8.1缆线运输

（1）严格按照施工技术准备要求，对所标识电缆盘再次确认其规格、型号、数量、绝缘无误后，方可进行运输。

（2）电缆盘重量不得超过汽车、吊车的载重，并配备专业起重人员指挥、操作。

（3）装卸运输电缆盘时，应有防止电缆盘在车上滚动措施，盘上的电缆应固定好。

（4）卸车时不可由车上直接推到地面，以免电缆受损，滚动时应顺着电缆的绕紧方向滚动。

（5）电缆盘所堆放场所应平坦，不得堵占通道，并且堆放整齐。

8.2施工工序

（1）将施工人员合理地分配到电缆通道上，把电缆清单分发给重要节点负责人员。并在每一根电缆敷设前通过对讲机再次交底。

（2）敷设电缆时，电缆盘应架设牢固平稳，盘边缘与地面的距离不得小于100mm，同时应指定专人看护电缆盘，防止倾倒或摩擦，并交底调盘顺序。

（3）电缆头应指派有经验的电缆工牵引，电缆应从盘的上方引出，

引出端头的铠装如有松动，则应绑紧。

（4）敷设时，必须听从统一信号、统一指挥，指挥信号要明确。

（5）指定专人在电缆起止点处负责书写并固定临时电缆牌。电缆盘一定要书写清晰、绑扎牢固，并按规定装设在首未端及竖井出入口处。

（6）指定有实际经验的电缆工站在重要的转弯处，转弯处人员应注意电缆转弯弧度，使电缆弯曲半径符合下列要求，并排列一致。

（7）电缆到位后，再次确认始终端位置是否正确，看备用长度是否留够，确认无误后，方可专人锯断。

（8）电缆锯断后，应从电缆尾端向首端进行绑扎，控制电缆统一采用黑绑线绑扎，动力电缆采用尼龙扎带绑扎，绑扎缠绕方向应一顺。对于直径大的电缆在拐弯处可先用铁丝绑扎，待应力消除后，再用尼龙扎带统一绑扎。并核对电缆敷设长度与设计长度之间是否有偏差。

（9）全部电缆敷设完毕，应回收剩余电缆，做好文明施工。

8.3电缆敷设

1）直埋敷设电缆施工方法

a、电缆沟开挖

依据测量台帐以及测量过程中所作的电缆径路标记，进行电缆沟的开挖工作，使用锹和镐进行人工挖掘，电缆沟要求沟槽直，沟底平，转角处保证电缆弯曲半径。电缆沟的深度符合施工规范要求，不少于0.7米。

在降压变电所出线处，由于电缆采用沿沟敷设方式，该处电缆沟采用混凝土砖砌电缆沟，并安装电缆支架，加盖电缆沟盖板。

b、电缆敷设、回填

电缆敷设前，做好必要的准备工作，配备足够的劳力，合理选择电缆盘的安置位置，确保敷设通道畅通无阻。电缆敷设时，电缆从盘的上端引出，勿使电缆在电缆盘上及地面磨擦拖拉。电缆到位后，锯断电缆，电缆头做防潮、防磨处理，临时固定。多条电缆同沟敷设时，尽量避免电缆交叉，并确保电缆间的平行距离。不同类型的电缆同沟敷设时，严格按照施工规范的要求，分层敷设。

电缆过股道、道路及房屋引入、引出处加钢管防护。电缆进入电缆沟、建筑物、柜、箱以及穿入管子时，出入口密封，管口密封。

电缆敷设完毕，请现场监理工程师检查、签认后，再进行回填。

电缆沟回填时，直埋电缆的上、下部铺以不小于100mm厚的软土或沙层，并加盖保护板，回填土分层夯实。

c、线路自验

电缆线路自验应按下列要求进行检查：

①电缆规格符合规定，排列整齐，无机械损伤，标志牌装设齐全、正确、清晰。

②电缆的固定、弯曲半径、有关距离符合要求。

③电缆终端、电缆接头的制作工艺符合要求，安装牢固。

④电缆沟内无杂物，电缆在支架上排列位置正确、整齐，盖板齐全。 ⑤电缆接地良好，电缆终端相色正确。

⑥直埋电缆路径标志与实际路径相符，路径标志清晰、牢固、距离适当。

2）槽道内电缆敷设

2.1工艺流程

2.2施工准备

（1）用运输车辆将特制电缆拖车、牵引车、电缆支架及电缆盘运至施工现场。

（2）电缆敷设人员到达施工现场。

2.3采用绞磨机牵引敷设方式

特制电缆支架吊装固定在高架桥沿的电缆槽内，吊装电缆盘与牵引车敷设方式相同。沿电缆敷设方向敷设牵引绳(直径10mm 钢丝绳)，利用万向轴套连接电缆端部。固定内燃绞磨机，缠绕牵引绳5圈于绞磨机滚轴上，开动内燃绞磨机，徐徐牵引。设作业人员2人跟随电缆端部移动，对电缆

在地滚滑轮上的走向进行控制。转角处设专人防护，防止电缆离开转向滑轮。作业方法如下图所示。

2.4人工敷设电缆

采用人工敷设方式，其方法如下：

三至四人引出电缆，徐徐前进，在电缆支架处设作业人员3人以电缆抽出方向滚动电缆盘，减小牵引力对盘及电缆的力量，敷设人员跟随电缆引出长度加入(加入密度跟据电缆重量确定)，沿线路每隔一定距离设通信指挥人员并及时以报话机通知电缆支架处及敷设人员电缆敷设状况；电缆拉出一段后，安排作业人员安放地滚滑轮，防止电缆在地面上摩擦，损坏电缆外皮。

2.5电缆整理、固定

（1）对埋入地下部分，电缆放在桥面或地面以后，用人力将电缆敷设每隔一定距离绑扎(按设计要求)。

（2）电缆敷设整理后要求平直，电缆转弯必须满足弯曲半径要求且符合规定。电缆转弯、接头、终端处用国标电缆扎带悬挂电缆标示牌。

2.6质量控制

1 电力电缆、控制电缆的绝缘电阻应符合规范规定。

2 直埋电缆的深度应不小于0.7m。

3 电缆通过道路、建筑物时应穿管防护。

4 金属电缆支架及电缆保护管的接地可靠。

5 电力电缆与控制电缆分开(分层)排列，由上而下分别为高压电力电缆、低压电力电缆、照明电缆、控制电缆。

2.7 质量检验

按照《高速铁路电力牵引供电工程施工质量验收标准》

(TB10758-2010)、《高速铁路电力工程施工质量验收标准》(TB10757-2010)中的规定进行检验，填写质量验收记录。

1 电力电缆、控制电缆的规格、型号、质量符合设计要求及规范规定。

2 电力电缆、控制电缆敷设径路、终端位置、埋深及保护符合设计要求。

3 电力电缆、控制电缆在支架上的敷设符合规范要求。

4 电缆支架和保护管的接地及管口封堵、电缆保护管垂直引出地面时的高度符合规范规定。

2.8 安全要求

（1）放线支架底座应放在坚固、平坦的地面上。顶升时，电缆盘盘轮离开地面不得大于100mm，盘轴应水平，电缆盘应保持在两起重支架的中央；严禁以横置线盘方式放缆。

（2）敷设电缆时，电缆应从盘的上端引出。电缆盘支撑处应由有经
