袋收尘讲义

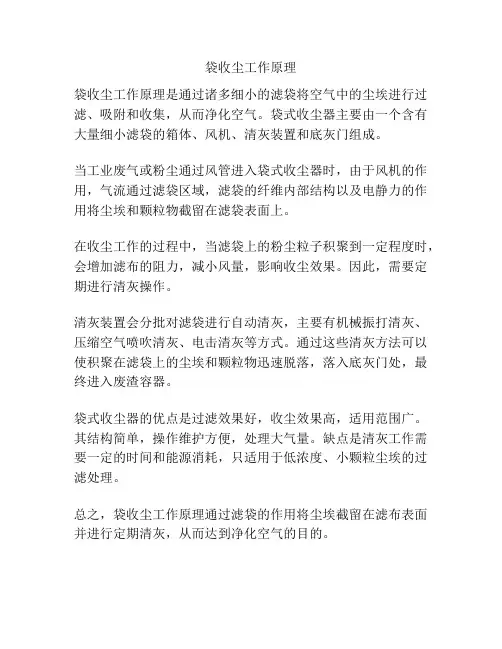

袋收尘工作原理
袋收尘工作原理
袋收尘工作原理是通过诸多细小的滤袋将空气中的尘埃进行过滤、吸附和收集，从而净化空气。
袋式收尘器主要由一个含有大量细小滤袋的箱体、风机、清灰装置和底灰门组成。
当工业废气或粉尘通过风管进入袋式收尘器时，由于风机的作用，气流通过滤袋区域，滤袋的纤维内部结构以及电静力的作用将尘埃和颗粒物截留在滤袋表面上。
在收尘工作的过程中，当滤袋上的粉尘粒子积聚到一定程度时，会增加滤布的阻力，减小风量，影响收尘效果。
因此，需要定期进行清灰操作。
清灰装置会分批对滤袋进行自动清灰，主要有机械振打清灰、压缩空气喷吹清灰、电击清灰等方式。
通过这些清灰方法可以使积聚在滤袋上的尘埃和颗粒物迅速脱落，落入底灰门处，最终进入废渣容器。
袋式收尘器的优点是过滤效果好，收尘效果高，适用范围广。
其结构简单，操作维护方便，处理大气量。
缺点是清灰工作需要一定的时间和能源消耗，只适用于低浓度、小颗粒尘埃的过滤处理。
总之，袋收尘工作原理通过滤袋的作用将尘埃截留在滤布表面并进行定期清灰，从而达到净化空气的目的。
袋收尘工作原理及常见故障解决方法
袋收尘工作原理及常见故障解决方法袋收尘器是一种常用于工业环境中的粉尘处理设备，可以有效地捕集和过滤粉尘。
它主要由布袋、滤袋骨架、气体进出口、清灰装置、压缩空气系统和控制系统等组成。
下面是袋收尘器的工作原理及常见故障解决方法。
1.工作原理：袋收尘器的工作原理主要分为过滤和清灰两个过程。
过滤过程：粉尘气体从进气口进入袋收尘器，经过布袋内外的滤料层，大部分粉尘颗粒被滤料截留下来，洁净气体通过滤袋骨架从出气口排出。
清灰过程：随着时间的推移，滤袋表面的粉尘逐渐增多，导致阻力升高，影响收尘器的工作效率。
在一定的压差设定值下，清灰装置将启动，通过压缩空气或机械装置将滤袋上的粉尘清除，使得滤袋恢复通气性能。
2.常见故障及解决方法：（1）滤袋破损或老化：滤袋长时间使用后可能会破损或老化，导致不能有效过滤粉尘。
解决方法：定期检查滤袋的状况，出现破损或老化的滤袋及时更换，以确保正常过滤效果。
（2）进气口或出气口堵塞：进出气口堵塞会导致气体通道不畅，影响收尘效果。
解决方法：定期清理进气口和出气口，以保持通畅。
（3）清灰装置故障：清灰装置部件损坏或操作不当会影响清灰效果，导致滤袋清理不彻底。
解决方法：检查清灰装置的部件是否完好，如压缩空气系统、喷吹装置等；根据清灰装置的工作原理，调整清灰装置的参数，确保清灰彻底。
（4）阻力过高：长期使用后，滤袋表面的积尘增多，阻力升高，影响工作效率。
解决方法：定期检查阻力值，一旦超过设定值，及时执行清灰操作；根据使用情况，适时更换滤袋。
（5）气泵故障：清灰装置中的气泵若发生故障，将无法为滤袋提供清灰压缩空气，影响清灰效果。
解决方法：定期检查气泵的工作状态，及时保养和更换故障气泵。
总结：袋收尘器是一种重要的粉尘处理设备，正确使用和维护对于保持其正常工作状态至关重要。
定期检查和维护各个部件的工作状况，及时解决故障和更换损坏的部件，可以确保袋收尘器的高效运行，提高粉尘处理的效果。
袋收尘的结构及工作原理
袋收尘的结构及工作原理大家都有戴口罩的经历，口罩就是一种简易的过滤除尘设备。
袋除尘器的除尘机理很简单，它与口罩的除尘机理一样，是通过滤材料对烟气中飞灰颗粒的机械拦截来实现的。
但除此之外，先收到的飞灰颗粒在滤料表面还形成了一层稳定的稠密的灰层（一般称为滤饼或滤床），它又起到了很好的过滤作用，特别是用编制布做滤袋的除尘器，这层滤床起到了主要的过滤作用。
过滤元件可以由棉毛纤维、玻璃纤维或各种化学纤维经过纺织（或针刺）成滤料，再缝制成垂直悬挂的滤袋，不同场合要选用不同的滤料。
在滤袋上收集到的粉尘通过周期性的机械抖动、过滤后的烟气反吹或压缩空气的脉冲反吹等途径使布袋变形而将灰清除。
不同的清灰方式，有不同的清灰特点，自然其结构也明显不同，就是相同清灰方式的布袋除尘器，因不同的制造厂有各的技术专利，其结构也有不同，因此，在这里只把脉冲袋除尘器的清灰控制，结合其结构作简单介绍。
——脉冲清灰袋除尘器与其它形式的袋除尘器明显的区别是灰在滤袋外部被收集，滤袋靠袋内部的金属笼骨支撑，上端用各种方式固定在花板上。
它的清灰是靠清洁的压缩空气周期性地脉冲喷入滤袋，使滤袋变形，使积存在滤袋外面的灰去掉。
它们有高压脉冲、中压脉冲和低压脉冲三种形式，其结构、滤袋的固定方式、脉冲压缩空气的参数等都各不相同。
1、高压脉冲——。
该高压脉冲布袋除尘器的特点是：阶梯式的入口总管把气体均匀地分布到每个除尘单元，并保证了进气的均匀性。
除尘器的滤袋为圆形，由抗瘪的袋笼所支撑，一定数量的滤袋以方阵布置组成一个除尘单元。
每个除尘单元的进、出口配有挡板门，清灰时进出口挡板门关闭，执行离线清灰。
每一个滤袋口处有一个文丘里管，文丘里管与袋笼上端固定，并用螺栓压板固定在管板上。
每一排滤袋上面布置一根反吹压缩空气管，管上开有反吹孔，每个孔与每个滤袋——对应。
每一根反吹压缩空气管上装一个由电磁阀控制的隔膜脉冲阀。
当清灰时，隔膜脉冲阀迅速打开，压缩空气以一股同速气流喷入滤袋，气流经过文丘里管起到喷射作用，把周围的一部分清洁烟气吸入，在袋内形成微正压使滤袋变形，达到清灰的目的。
袋收尘讲义1
袋收尘培训讲义一、工作原理及结构工作原理：含尘气体由进风口进入灰斗以后，一部分较粗尘粒在这里由于惯性碰撞，自然沉降等原因落入灰斗，大部分尘粒随气流上升进入袋室，经滤袋过滤后，尘粒被阻留在滤袋外侧，净化的咽气滤袋内部进入箱体，再由阀板孔、出风口排入大气，达到收尘的目的，参见图1、图2。
随着过滤过程的不断进行，滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力增到预先设定值（1245~1470Pa）时，清灰控制器发生信号，首先控制提升阀将阀板孔关闭，见图3，以切断过滤烟气流，停止过滤过程，然后电磁脉冲阀打开，以极短时间（0.1~0.15秒）向箱体内喷入压力为0.5~0.7MPa的压缩空气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋产生变形、震动，加上逆气流的作用，滤袋外部的粉尘便被清除下来掉入灰斗，清灰完毕之后，提升阀再次打开，收尘器又进入过滤状态。
图 1 图 2图3基本结构：气箱脉冲袋袋收尘器的主要结构见图4，主体有箱体、袋室、灰斗、进出风口四大部分组成。
风机故障及排除图4二、常见故障及处理方法1、运行阻力大故障原因：①烟气结露粉尘糊袋子；②脉冲阀不工作；③脉冲阀工作时提升阀未关闭；④压缩气源压力太低；⑤一个或多个提升阀处关闭状态。
处理方法：①堵塞漏风，提高烟气温度；②清理或更换；③检查提升阀或清灰控制；④检查气路系统及空气压缩机；⑤检查提升阀或清灰控制器。
2、运行阻力小故障原因：①工艺系统不工作；②滤袋破损；③测压装置失灵。
处理方法：①恢复工作；②此时可见排放浓度增加，应及时更换滤袋；③更换修理测压装置。
3、脉冲阀不工作故障原因：①电源断电或清灰控制失灵；②脉冲阀内有杂物；③电磁阀线圈烧坏；④压缩空气压力太低。
处理方法：①恢复供电、修理清灰控制器；②仔细清理脉冲阀；③更换；④检查气路系统及压缩机。
4、提升阀不工作（同脉冲阀不工作相同）5、滤袋的修理及更换一般情况下，滤袋是逐渐磨损的，引进磨损的主要原因是粉尘的磨削力，高温引起的滤料变质如化学物质的腐蚀，当粉尘的磨削力很强时，滤袋底部磨损最严重，系统容量的增加引起过虑速度增高也能加速磨损。

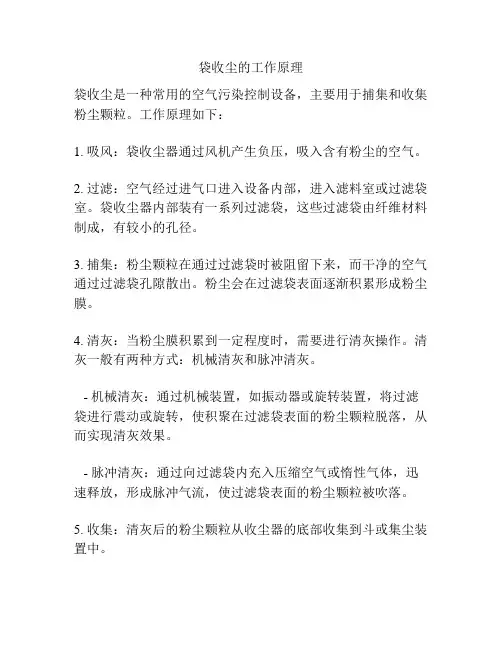

袋收尘的工作原理
袋收尘的工作原理
袋收尘是一种常用的空气污染控制设备，主要用于捕集和收集粉尘颗粒。
工作原理如下：
1. 吸风：袋收尘器通过风机产生负压，吸入含有粉尘的空气。
2. 过滤：空气经过进气口进入设备内部，进入滤料室或过滤袋室。
袋收尘器内部装有一系列过滤袋，这些过滤袋由纤维材料制成，有较小的孔径。
3. 捕集：粉尘颗粒在通过过滤袋时被阻留下来，而干净的空气通过过滤袋孔隙散出。
粉尘会在过滤袋表面逐渐积累形成粉尘膜。
4. 清灰：当粉尘膜积累到一定程度时，需要进行清灰操作。
清灰一般有两种方式：机械清灰和脉冲清灰。
- 机械清灰：通过机械装置，如振动器或旋转装置，将过滤袋进行震动或旋转，使积聚在过滤袋表面的粉尘颗粒脱落，从而实现清灰效果。
- 脉冲清灰：通过向过滤袋内充入压缩空气或惰性气体，迅速释放，形成脉冲气流，使过滤袋表面的粉尘颗粒被吹落。
5. 收集：清灰后的粉尘颗粒从收尘器的底部收集到斗或集尘装置中。
6. 排放：经过袋收尘器处理后的空气经出风口排放，收集和处理了大部分的粉尘颗粒，使其符合环境排放标准。
袋收尘器通过上述工作原理，能有效去除空气中的粉尘颗粒，从而保持室内和周围环境的清洁和健康。
袋收尘工作原理及故障处理(精品)(1)(1)
PPC袋式收尘器
• 型号说明：
PPC袋式收尘器
• 我公司所使用的小气箱式收尘器滤袋一般 为普通涤纶毡。规格为：直径130*2450mm
• 熟料库顶由于温度高采用的为诺梅克斯布 袋。其特点为可以在200℃以下长期工作。 耐腐蚀性好。
气箱式收尘器故障的判断
• 现象：风机口无风或风很小，收尘器收尘 效果不好。
气箱式脉冲袋收尘器常现故障以 及处理
• 气源三连体堵塞由于压缩空气质量不好，使气源三连体因 油渍过多而堵塞，导致提升阀无法关闭，不能实现脉冲清 灰，滤袋上积灰越来越多，阻力越来越大，最后收尘器无 法收尘。处理方法：将气源三连体从收尘器控制管路上拆 下，放在煤油中清洗，将其里面的油渍清除干净，重新安 装即可使用。气箱式脉冲袋除尘器工作是否良好，关键取 决于压缩空气的质量和电磁脉冲阀、换向阀及提升阀的工 作状况。为确保气箱式脉冲除尘器正常运行，还应该做好 以下几点：(1)储气罐、气源三连体中气水分离器排污制度 1次／8h，同时气水分离器每隔3个月清冼一次，油雾器经 常检查存油情况，并及时加油；(2)加强气箱式脉冲袋收尘 器的巡检，交接班时记录上注明3个阀门的运行隋况；(3) 定期测定工艺参数，如烟气量、温度、浓度等，发现异常， 及时查找原因并处理。
PPC袋式收尘器
• 当阻力达到预先设定值时，清灰控制器发出信号， 首先令一个袋室的提升阀关闭以切断该室的过滤 气流，然后打开电磁脉冲阀，以极短的时间（0. 1～0.2秒）向箱内喷入0.4～0.6MPa的压缩空气。 压缩空气在箱内高速膨胀，使滤袋产生高频振动 变形，再加上逆气流的作用，使滤袋外侧所附尘 饼变形脱落。在充分考虑了粉尘的沉降时间（保 证所脱落的粉尘能够有效落入灰斗）后，提升阀 打开，此袋室再次进入过滤状态，而下一袋室则 进入清灰状态，如此一个周期。PPC袋收尘器是 由多个独立的室组成的，清灰时各室按顺序分别 进行，互不干扰，实现长期连续运行。必须按照 顺序进行，不能一个室提升另一个室脉冲。
袋收尘培训教材(8.15)
第三部分
影晌收尘效率的因素
1、过滤袋材料 袋式收尘器过滤袋材料的选择与应用，是袋式收尘设备的核心 技术，对收尘器的性能起着决定性的作用。因各粉尘收尘点的环境， 处理粉尘的性质、温度、技术要求不一样，要针对不同的条件，选 择不同的过滤材料，并采取相应的技术保护措施。对过滤袋材料的 要求包括以下技术性能：过滤袋材料适用于不同的温度、剥离性好、 易清灰、透气性好、阻力低、过滤效率高、强度高、能承受高强度 清灰、使用寿命长、价格适宜。 2 、过滤风速 过滤风速是决定收尘器性能的一个很重要参数，也是衡量袋式 收尘器先进性的一个重要参数。过滤风速与含尘气体的含尘浓度、 灰尘颗粒粒度、应用场合、黏度、气体温度、水分含量和清灰方式 有密切关系。当粉尘粒度较细，温度、湿度较高，浓度大，黏性较 大时，过滤风速应取低些，反之可选高值。过滤风速过大，会加重 滤袋负荷，增加过滤阻力，导致滤袋使用寿命短、效率低。
3、 减少开停和检查次数 收尘器不出现异常现象或长时间停运，一般不要打开检查门 检修。每打开一次，在开机或在检修时间段内，形成温度急降结 露，严重影响收尘器寿命。 4 、加强收尘器的保温 保温层的厚度应根据气温合理选择，外表面要选用薄钢板等 一些较好的保护层，以延长保温层的使用寿命和保温效果，收尘 器采用外保温措施，就会减少壳体的热损失，特别是在冬季开机 前，要先开启收尘器自身加热系统，对滤袋进行预热1个多小时 后，方可进行正常生产。
第四部分
提高收尘效率的措施
1、 加强管理 收尘器是水泥工艺循环系统中一个主机设备，它的运行直接 影响到所服务的窑、磨、烘干机等主机的产量、质量。必须保证 设备系统和收尘器的同步运转率和完好率。 2、 加强密封 收尘系统主要有收尘器本体和收尘系统其它设备，如钢性叶 轮下料器、进出口阀门、输送设备及管道、检查门等。加强各检 查孔和门的密封，检查门最好用双层门，门周边的密封要采用耐 热硅橡胶。输送设备的密封也要加强维护，减少和杜绝漏风现象。 壳体所有连接处都要连续焊接，不能有漏缝、开孔现象(门孔处及 清灰下料处最容易漏风)。因此，要加强对收尘系统的巡检、点检 工作，检查收尘器风管、壳体、上花板等部位的完整性和密封性， 发现磨穿部位要及时补焊。
袋收尘工作原理
袋收尘工作原理
袋收尘是一种常见的空气净化设备，它主要通过过滤技术来去除空气中的污染物。
袋收尘器的工作原理如下：
1. 空气进入收尘器：袋收尘器通常与工业生产线或空气污染源相连，并通过风机将污染的空气吸入收尘器内。
2. 预处理阶段：在进入收尘器的空气中，较大的颗粒物会通过预处理设备(如旋风分离器)进行预处理，从而减小颗粒物的直径。
3. 过滤阶段：经过预处理后的空气进入主要过滤设备，即袋式过滤器。
袋式过滤器内有大量的纤维袋，这些袋子上有许多微小的孔隙，可以阻挡颗粒物进入袋外。
当空气通过袋子时，颗粒物会受到阻挡而留在袋子内。
4. 清灰阶段：随着时间的推移，袋子表面的颗粒物会越来越多，影响到过滤效果。
为了保持滤芯的清洁和正常工作，需要进行清灰操作。
清灰分为人工清灰和自动清灰两种方式。
人工清灰需要定期将袋子取出进行清洗，而自动清灰则通过设备内置的清灰机构自动进行清灰。
5. 排放阶段：当袋子经过清灰操作后，继续使用。
净化后的空气通过出风口排放到室外，实现了对空气中有害物质的去除。
袋收尘器通过物理过滤原理，能有效地去除空气中的颗粒物，如灰尘、烟尘、花粉等，从而改善室内空气质量，保护人体健
康。
对于工业生产线上的粉尘排放、车间中的烟尘等有很好的处理效果，可广泛应用于工业、医疗、矿山以及建筑等领域。
袋收尘工作原理
袋收尘工作原理现代社会，随着工业生产和城市建设的不断发展，大量的粉尘和污染物排放给环境带来了很大的压力。
为了改善环境质量，保护人们的健康，袋式除尘设备应运而生。
袋式除尘设备采用袋收尘工作原理，能够有效地收集和过滤空气中的粉尘颗粒，成为目前最常用的除尘技术之一。
袋收尘工作原理主要包括颗粒捕集、滤料和清灰三个关键步骤。
首先，颗粒捕集是袋收尘的第一步。
在工业生产过程中，粉尘、烟尘等污染物通过空气悬浮状态进入除尘设备的进气口，然后经过预处理，将颗粒物的颗粒径向下降，增加其比重。
接下来，经过引风装置将净化后的气体送入袋式除尘器的过滤区域。
其次，滤料是袋收尘工作原理的核心。
过滤区域安装了一定数量和规格的滤袋，随着气流进入滤袋，根据不同颗粒物的粒径大小，会有不同的作用机制。
对于直径较大的颗粒，重力作用使其落在滤料表面；对于直径较小的颗粒，则靠惯性和布朗扩散运动被捕获。
此时，滤料的内部结构起到关键性的作用，它有助于增加颗粒物捕集的表面积，提高过滤效果。
此外，滤料的材质和质量也会影响到除尘效果，常见的滤料材质有聚酯纤维、玻璃纤维和聚丙烯等。
最后，清灰是袋收尘的最后一步。
随着时间的推移，滤袋表面会积累大量的颗粒物，这会导致滤袋的堵塞和压力升高。
为了保持除尘设备的正常运行，必须对滤袋进行清灰操作。
清灰的方式有多种，常用的包括脉冲喷吹清灰和机械振打清灰。
脉冲喷吹清灰是通过高压气体喷吹器将脉冲喷吹气流派送到滤袋上，形成脉冲流动，使滤袋内部的颗粒物剥离并脱落。
机械振打清灰则是通过机械设备对滤袋进行振动，以实现颗粒物的脱落。
清灰后的颗粒物可以通过废气排放口排出，从而保持滤袋的清洁和除尘效果。
袋收尘工作原理的优点主要体现在以下几个方面：首先，袋式除尘设备具有高效的除尘效果。
滤料材质的选择、滤袋的布局以及清灰操作的及时性等因素都决定了除尘效果的好坏。
袋式除尘设备能够高效地捕集和过滤颗粒物，使工业生产过程中的粉尘和有害物质得到有效控制。
袋收尘工作原理
袋收尘工作原理袋收尘是一种常见的空气净化设备，广泛应用于工业生产和环保领域。
袋收尘器通过收集空气中的颗粒物和微粒，从而净化空气。
本文将介绍袋收尘工作的原理及其重要组成部分，并探讨其在不同领域的应用。
一、袋收尘工作原理基于重力分离、沉降分离和过滤分离的三种机制。
当含有灰尘的空气进入袋收尘器后，通过多道过滤阻挡，可从中分离出灰尘颗粒，将净化后的空气释放到外部环境。
1. 过滤分离过滤分离是袋收尘工作的关键步骤。
袋收尘器内部设有一组袋子，通常由纤维布料制成。
空气经过袋子时，灰尘颗粒会被截留在袋子表面，而干净的空气则通过袋子的孔隙进入下一个阶段。
2. 重力分离重力分离是袋收尘器中重要的分离机制之一。
当空气中的颗粒物经过袋收尘器内的弯道或换向器时，会受到离心力的作用。
较重的颗粒物会因惯性效应而离心沉降，从而与空气分离。
3. 沉降分离沉降分离是袋收尘器中另一个重要的分离机制。
沉降分离器通常位于袋收尘器的底部，其作用是将空气中的较大颗粒物和重颗粒物输送到集尘箱中。
这些颗粒物会因重力作用而沉降到底部，而干净的空气则由顶部排出。
二、袋收尘器的组成部分袋收尘器由以下主要组成部分组成：1. 进气口：接收含有灰尘颗粒的空气。
2. 过滤袋：用于阻挡和收集灰尘，通常由高效的纤维材料制成。
3. 滤袋骨架：提供袋子的结构支撑和稳定性。
4. 清灰机构：用于清除袋子表面积聚的灰尘颗粒，以维持袋子的过滤效能。
5. 出口：将净化后的空气排放到环境中。
三、袋收尘器的应用领域袋收尘器广泛应用于各种工业生产和环境保护领域。
以下是一些常见的应用领域：1. 钢铁冶炼：在钢铁冶炼过程中，产生大量的煤灰、炉尘和其他颗粒物。
袋收尘器可以有效地捕捉这些颗粒物，减少对环境的污染。
2. 水泥工业：水泥生产过程中产生的灰尘含有有害物质。
袋收尘器可有效去除这些有害物质，净化废气，保护工人健康。
3. 电力行业：发电厂燃煤释放的大量燃烧产物会对环境造成污染。
袋收尘器能有效地捕捉这些产物，降低大气颗粒物浓度。
窑头、窑尾袋收尘操作运行管理指导书(总16页)
窑头、窑尾袋收尘操作运行管理指导书(总16页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除窑头、窑尾袋收尘操作运行管理指导书安徽海螺水泥股份有限公司二〇一五年六月目录一. 袋收尘工作原理 (1)二、袋收尘结构组成 (2)三、袋收尘器的使用与维护 (7)1、袋收尘器的运行注意事项 (7)2、袋收尘的运行调整方法 (10)3、袋除尘器的停机 (11)4、滤袋的更换 (11)5、袋收尘器系统常见故障及处理办法 (13)四、作业安全注意事项 (14)窑尾、窑头袋收尘操作运行管理指导书一、工作原理袋式除尘器是一种利用过滤材料进行气尘分离的过滤式除尘器，由于过滤材料多制成袖袋状的滤袋，所以称为袖袋式除尘器，简称袋式除尘器。
当含尘烟气通过过滤材料时，虽然粉尘颗粒尺寸较滤料的孔隙小，但由于截留、碰撞、扩散、吸附、静电等作用，在过滤材料的表面会形成一层粉尘层，正是这层粉尘层，使绝大部分细粉尘被阻留在滤料表面，从而完成了气体的净化，这一过程称为“过滤”。
将一定数量、形状的滤袋按一定的排列组合布置在袋式除尘器的壳体内，壳体内设有花板，花板上有与滤袋数量和袋口形状相同的孔，滤袋的袋口就固定在花板孔上。
含尘烟气可以从滤袋外部向滤袋内部流动，从袋口出来，称为外滤式（目前最常用）；也可以从袋口进入滤袋内部向外部流出，称为内滤式。
随着过滤过程的进行，滤袋上阻留的粉尘会不断增厚，过滤阻力也不断增大。
当滤袋上的粉尘积到一定厚度时，需要启动清灰装置将粉尘从滤袋上清除下来，使滤袋能连续不断的工作，这一过程称为“清灰”。
清下的粉尘落入灰斗，由输灰装置输走。
二、结构组成袋式除尘器由钢支架、灰斗、壳体、底梁、整体净气室、过滤装置、提升阀系统、压缩空气及喷吹系统、楼梯平台、排灰装置等部分组成。
1.钢支架2.灰斗3.底梁4.壳体5.过滤装置6.整体净气室7.提升阀系统 8.管路系统 9.防雨棚 10.楼梯 11.排灰系统1、壳体袋除尘器全部采用钢结构外壳。
袋收尘培训义(共13张PPT)
•
LPF-4/8型收尘器的进风口设在灰斗上，气流进入灰斗后首先
碰到进风管端部的挡板，其作用与上述原理相同。
•
壳体用隔板分成若干个独立的收尘室，每个室装有一个提升
阀。清灰时提升阀关闭，切断通过该收尘室的气流，随即脉冲阀
开启，向滤袋内喷入高压空气，以清除滤袋外表面上捕集的粉尘
。
• 各收尘室的脉冲喷吹宽度和清灰周期，由专用的清灰程序和脉冲阀的协调动作：提升阀关闭--脉冲阀喷吹-提升阀开启
第4页，共13页。
四．电磁阀工作原理
电磁脉冲阀的气腔由膜片分成前、后两个气室，当气腔 内充气时，压缩空气经节流孔进入后气室，后气室的压力 将膜片封堵阀的输出端，使电磁脉冲阀关闭。
脉冲喷吹控制仪的电信号驱动电磁阀先导头的动铁芯移 动，从而打开后气室放气孔，后气室快速失压使膜片后移 ，压缩空气通过阀的输出端喷射，使电磁脉冲阀开启。
本系列• 收尘器2由.灰壳体斗、：灰灰斗斗、排用灰钢装板置焊、支接架成和棱脉锥冲清状灰，系要统求等部结分构所严组密成。，斗壁上装有检修人孔门，底部装有排灰装置。 气当压缸含力的 尘 安• 进气全气体阀4和从和/8排进排型气风泄由口阀收3.二进等尘排位入,其灰五收器结通尘装构配电器应置磁后置符：阀，合刚根控首国制先性据家，碰压收叶而到力尘电进轮容器磁出器给阀风的的的口料标规动中准机格作间，大由的，耐清斜小压其灰隔强和程板余度捕序，不型集控气小制流号粉于器便9尘的x进转1量0行向排5不控流P灰a制入同。。灰装，斗置可，分同配时别置气配流螺置速旋不度减输同慢的送。排机灰或装空置气。一输般送LP斜F清灰时提升槽阀关。闭，切断通过该收尘室的气流，随即脉冲阀开启，向滤袋内喷入高压空气，以清除滤袋外表面上捕集的粉尘。 二各脉．收冲各 尘 喷• 部室吹分的控的的脉制结冲仪进构喷的气如吹电4和.下宽信提排：度号升和驱气清动阀由灰电：二周磁当期阀位，先某五由导室通专头轮用的电到的动磁清铁清阀灰芯灰程移控时序动制控，，，制从提器而而升自打电动开阀磁控后的制气阀开。室的放和动气闭孔作，，由后由清气直室灰接快程速与序失阀压控杆使制膜相器片连后进的移行，气控压缸缩制进空。气行通控过制阀的。输气出缸端喷 射，使• 电磁脉冲阀开5启.脉。冲阀：脉冲阀用于各收尘室喷吹清灰。本设备采用性能优良进口脉冲阀。脉 壳体用隔板冲分成阀若的干个动独作立的由收清尘室灰，程每个序室控装有制一器个提通升过阀。脉冲阀上的电磁阀进行控制。脉冲阀打开，一股压 电磁磁脉脉 冲冲阀阀关缩的闭气。空腔气由膜流片喷分成入前被、后清两灰个气室室的，当滤气袋腔内内充，气时使，捕压缩集空在气经滤节袋流孔外进壁入后上气的室，粉后尘气室脱的落压力。将膜片封堵阀的输出端，使电 提升阀• 和脉冲阀的协6.调压动缩作：空提气升储阀关气闭罐--脉：冲为阀保喷证吹-提-提升升阀阀开和启脉冲阀所需的空气压力，要设置储气罐，储气罐的压力 壳体用隔板要分成保若持干5个x1独0立5的~7收x尘10室5，P每a个.储室气装有罐一应个装提升有阀压。力表.压力安全阀和排泄阀等,其结构应符合国家压力容 脉冲阀的动器作由的清标灰准程序，控耐制器压通强过脉度冲不阀小上的于电9磁x1阀0进5P行a。控制。
袋收尘工作原理
袋收尘工作原理引言：随着工业化进程的不断推进，各种粉尘污染也随之而来。
为了保护环境和人们的健康，袋收尘设备应运而生。
袋收尘工作原理是指通过布袋过滤器对空气中的颗粒物进行捕集和过滤，从而净化空气并达到除尘的目的。
本文将详细介绍袋收尘工作原理及其基本原理。
一、袋收尘工作原理的基本原理袋收尘工作原理的基本原理是利用布袋过滤器对空气中的颗粒物进行捕集和过滤。
在袋收尘设备中，布袋过滤器是最核心的组成部分，其作用是通过布袋的孔隙大小和布袋材料的特性，使空气中的颗粒物无法通过布袋的孔隙，从而达到净化空气的目的。
二、袋收尘工作原理的过程袋收尘工作原理的过程可以分为以下几个步骤：1. 空气进入袋收尘设备。
工业生产、车间或者其他环境中产生的含有颗粒物的空气通过进气口进入袋收尘设备。
2. 颗粒物被捕集。
当空气通过进气口进入袋收尘设备后，其中的颗粒物会被捕集。
这是因为布袋过滤器的孔隙大小远小于颗粒物的直径，所以颗粒物无法通过布袋的孔隙，被布袋捕集住。
3. 净化后的空气排出。
经过布袋过滤器的过滤作用，被捕集的颗粒物会留在布袋上，而净化后的空气则通过出气口排出设备。
三、袋收尘工作原理的关键因素袋收尘工作原理的有效性和效率受到多种因素的影响，以下是其中的关键因素：1. 布袋材料的选择。
不同的布袋材料对颗粒物的捕集效果不同，因此在选择布袋材料时需要根据颗粒物的特性进行合理选择。
2. 布袋的孔隙大小。
布袋的孔隙大小直接影响着颗粒物的捕集效果，孔隙过大会导致颗粒物通过布袋而无法捕集，孔隙过小则会增加空气阻力。
3. 过滤速度。
过滤速度是指单位时间内空气通过布袋过滤器的速度，过滤速度过大会降低过滤效果，过滤速度过小则会增加设备的体积和成本。
4. 清灰方式。
清灰是保证袋收尘设备长期稳定运行的重要环节，常见的清灰方式有机械振动清灰、反吹清灰等。
四、袋收尘工作原理的应用领域袋收尘工作原理广泛应用于各个领域，特别是对于需要高效除尘的工业生产环境。
提升机、袋收尘安全培训
袋式除尘器作业指导书袋式收尘器（简称“袋收尘”）普遍应用在水泥生产过程的扬尘点废气处理，为防范安全风险，杜绝事故发生，特制订本作业指导书。
一、适用范围1、适用于袋式除尘器。
2、适用于袋式除尘器安全防护设施配臵、安全操作规程及培训等方面的管理。
二、袋式收尘器结构及工作原理1、基本构造：主要由上部箱体、中部箱体、下部箱体（灰斗）、清灰系统和排灰机构等部分组成，如下图所示2、工作原理：当尘或含尘空气进入箱体内，因气流突然扩张，流速骤然降低，这样颗粒大的借自身重力落进集尘箱，其余灰尘被阻留在滤袋外壁。
为了保证设备的正常运转，维持一定的设备阻力，DMC型脉冲除尘器采用压缩空气喷吹滤袋，由控制系统完成脉冲，经喷吹管喷出，通过诱导周围大量空气进入滤袋，使滤袋瞬间急剧膨胀，引起一次脉冲振动，将积附在滤袋外壁的灰尘抖落，进入集尘箱，经输送机排出机外。
三、危险源四、安全防护配臵标准1、袋收尘顶部必须设臵护栏2、现场设臵警示标识。
3、煤磨袋收尘灰斗或顶部可设臵氮气灭火设施。
五、安全操作规程（一）开机前1、开机必须由中控操作员或现场巡检责任人操作，严禁无关人员开机。
2、必须由巡检责任人对袋收尘进行全面检查，确认停机原因及是否有人检修。
3、在确认现场满足开机条件时，启动电铃30秒或连续电铃3次（每次10秒），方可启动相应。
4、开机前检查：（1）脉冲控制是否处于“中控”位臵，现场其它开关是否打到“中控”位臵。
（2）气源三连体润滑是否充足及其它设备运转部位件的润滑情况。
（3）贮气罐压力是否正常。
（4）各人孔门是否关好，顶端盖板是否盖好并固定。
（5）提升阀盖板是否固定牢靠，无破裂。
（6）布袋安装是否全部完好。
（7）下料位臵是否正常、畅通。
（二）巡检时1、必须二人同时巡检，严禁一人单独巡检；2、严禁用手或工具触碰旋转或行走部件；3、巡检人员除携带必备巡检工具外，需携带对讲机等通讯工具；4、设备运转时，检查以下内容：（1）检查压缩空气压力并记录，压力控制在0.4-0.7MPA，超出或不足时调空压机设定值；（2）检查排风机出口气体含尘量，准确判断布袋有无损坏；（3）检查各收尘点的收尘情况，根据情况合理调节各收尘点挡板开度；（4）及时放出气水分离器内的水；（5）根据润滑卡片添加油雾化器内的油；（6）根据声音判断提升阀、脉冲阀工作状况；（7）根据差压判断收尘袋状况，并根据情况调整脉冲清吹周期；（8）检查盖板是否盖严，是否漏风；（9）检查灰斗内是否有积灰；（10）检查回转阀运行是否正常；（11）检查各螺栓是否松动、脱落。
袋收尘讲义
三、袋式收尘器的维护与保养
• 收尘器能否保持长期高效地运行，日常维护保养是至关重要的。 • 日常维护： • （1）储气罐、气源三联体中的气水分离器应每班排污一次，同时气
水分离器应每隔3-6个月清洗一次，油雾器应经常检查存油情况，及 时加油。 • （2）电磁脉冲阀如发生故障，应及时地排除，如内部有杂质、水份， 应进行清理，如膜片损坏应及时更换。 • （3）使用定时清灰控制器的，应定期测定清灰周期是否准确，否则 应进行调整，使用定压式清灰控制器，应定期检查压力开关的工作情 况，测压口是否堵塞，并进行清理。 • （4）定期测定工艺参数，如烟气量、温度、浓度等，发现异常，应 查找原因并及时处理。 • （5）定期检查气路系统、排灰系统工作情况，发现异常应及时排除。 • （6）开机时，应先接通压缩空气至储气罐，接通控制电源，启动排 灰装置；停机时，应保持收尘器和排风机继续工作一段时间，以除去 设备内的潮气和粉尘，在收尘器停止工作时，要反复对收尘器进行清 灰操作，将滤袋上的粉尘除掉，以防受潮气影响糊袋子。 • （7）减速机、卸灰装置等机械运动部件应按规定注油和换油，发现 有不正常现象及时排除。
2、气箱脉冲式袋收尘器的工作原理
• 当含尘烟气由进风口进入灰斗后，一部分较粗尘粒在这里 由于惯性碰撞、自然沉降等原因落入灰斗，大部分尘粒随 气流上升进入袋室，经滤袋过滤后，尘料被阻留在滤袋外 侧，净化的烟气由滤袋内部进入箱体，再由阀板孔、出风 口排入大气，达到收尘的目的。随着过滤过程的不断进行， 滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也 逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力 增到预先设定值（1245-1470pa）时，清灰控制器发生 信号，首先控制提升阀将阀板孔关闭，以切断过滤烟气流， 停止过滤过程，然后电磁脉冲阀打开，以极短的时间 （0.1-0.15s）向箱体内喷入压力为0.5-0.7pa的压缩空 气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋 产生变形、震动，加上逆气流作用，滤袋外部的粉尘便被 清除下来掉入灰斗，清灰完毕后，提升阀再次打开，收尘 器又进入过滤状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、袋式收尘器的维护与保养
• 收尘器能否保持长期高效地运行，日常维护保养是至关重要的。 • 日常维护： • （1）储气罐、气源三联体中的气水分离器应每班排污一次，同时气
水分离器应每隔3-6个月清洗一次，油雾器应经常检查存油情况，及 时加油。 • （2）电磁脉冲阀如发生故障，应及时地排除，如内部有杂质、水份， 应进行清理，如膜片损坏应及时更换。 • （3）使用定时清灰控制器的，应定期测定清灰周期是否准确，否则 应进行调整，使用定压式清灰控制器，应定期检查压力开关的工作情 况，测压口是否堵塞，并进行清理。 • （4）定期测定工艺参数，如烟气量、温度、浓度等，发现异常，应 查找原因并及时处理。 • （5）定期检查气路系统、排灰系统工作情况，发现异常应及时排除。 • （6）开机时，应先接通压缩空气至储气罐，接通控制电源，启动排 灰装置；停机时，应保持收尘器和排风机继续工作一段时间，以除去 设备内的潮气和粉尘，在收尘器停止工作时，要反复对收尘器进行清 灰操作，将滤袋上的粉尘除掉，以防受潮气影响糊袋子。 • （7）减速机、卸灰装置等机械运动部件应按规定注油和换油，发现 有不正常现象及时排除。
(5)气源三联体
• 气源三连体又称油雾器、气水 分离器。是收尘器气缸的主要 润滑部件。下图所示为一个气 ห้องสมุดไป่ตู้三连体，左边水杯，右边油 杯，中间装置可调节气源三联 体内压力，油杯旁有一十字螺 丝口，用十字起可以调节油量 大小。
• 气源三联体的作用（1）过滤， 使气和水分离（2）调节压力 作用（3）润滑作用，气源三 连体中油杯内水一般控制在三 分之二左右。
二、袋式收尘器的结构、分类及工作原理
• 1、结构
• 气箱脉冲式袋收尘器的主要结构有：主体由箱体、袋室、 灰斗、进出风口、气源三连体、卸灰装置等组成，并配有 支柱、爬梯、栏杆、气路系统、清灰控制器等。
• （1）箱体
• 箱体主要是固定袋笼、滤袋及气路元件之用，并制成全密 闭形式，清灰时，压缩空气首先进入箱体，并冲入各滤袋 内部。箱体顶部做成1.5°斜面，在户外使用可防止积水， 顶部设有入孔检修门，安装或更换袋笼、滤袋全部在这里 进行。按规格不同，箱体内又分成若干个室，相互之间均 用钢板隔开，互不透气，以实现离线清灰。每个室内均设 有一个提升阀，以通断过滤烟气流。
六、收尘器的选型
• 选型首先要弄清需要处理的含尘气体量、含尘浓度、温度、 湿度和收尘效率要求等除尘条件，以便计算和选择合理的 过滤速度，计算收尘器的过滤面积，确定滤袋的数目，从 而选择适合的收尘器的型号和台数。
2、袋收尘的分类
• 袋式收尘器的类型很多，按滤袋形式 分，有扇袋式收尘器和圆袋式收尘器； 按入袋气流形式分，有正压鼓入式和 负压抽吸式；按清灰方式分，有机械 振打式收尘器（包括顶部振打式和中 部振打式）、气环反吹风袋式收尘器 和脉冲袋式收尘器。
• 我公司使用的大部分为气箱脉冲袋式 收尘器，除气箱脉冲袋式收尘器外还 有一种单机收尘，如右图：单机收尘 与其它收尘相比外观区别在于它没有 气源三连体，风机与收尘箱体相连； 单机收尘内部有若干根气管（气管根 数与滤袋排数相等），气管上有若干 小洞，小洞正对滤袋振打，而非单机 收尘则一般分为几个室，每个室有一 根粗气管，振打时从气管喷出高压气 体对全室滤袋振打。
• 清灰周期：从第一室的清灰过程开始到该室下一 次的清灰过程开始之间的时间间隔。清灰周期的 长短取决于清灰间隔的长短。
清灰控制器有定时式和定压式两种，定
时式是根据收尘器阻力变化情况，预置一个清 灰间隔时间，收尘器按固定预置时间进行清灰， 这种控制结构简单，调试、维修方便，价格便 宜，适用于工况条件比较稳定的场合，定压式 是在控制器内部设置一个压力转换开关，通过 设在收尘器上的测压孔测定收尘器的运行阻力， 当达到清灰阻力时，压力转换开关便送出信号， 启动清灰控制器进行清灰。这种控制器能实现 清灰周期与运行阻力的最佳配合，因此非常适 合工况条件经常变化的场合，但仪器较复杂， 价格也比较贵。
2.0
玻璃纤维
好 好 200～260 280 差
0
• 滤袋的材质对收尘器也有一定的影响，首先是对 收尘效率有一定的影响，好的滤袋如玻纤针刺(毡) 滤袋，涤纶针刺毡滤袋，履膜滤袋等用于袋收尘 中，风机出口含尘量低于30mg/m3，而材质稍 差一点的滤袋如尼龙制品滤袋的收尘出口浓度一 般小于50mg/m3；另外滤袋材质对收尘器负压 有一定的影响，材质好的滤袋如履膜滤袋在使用 过程中，收尘器压差小，滤袋阻力小，而材质稍 差的袋子，阻力偏大。
滤袋材料 天然纤维 无机纤维
常用滤布的主要性能和使用范围
棉布 羊毛 尼龙类
奥纶类
抗拉强度
345 110
耐腐蚀性 酸碱 差好 好差 中等 好
1000～3000 中等 中等
耐热性 日常 最高 65～75 80 80～90 95 75～85 96
耐磨性
好 好 好
125～135 150 好
吸湿率
8～9 10～16 4～4.5 1.3～
3、气箱脉冲式袋收尘器的工作原理
• 当含尘烟气由进风口进入灰斗后，一部分较粗尘粒在这里 由于惯性碰撞、自然沉降等原因落入灰斗，大部分尘粒随 气流上升进入袋室，经滤袋过滤后，尘料被阻留在滤袋外 侧，净化的烟气由滤袋内部进入箱体，再由阀板孔、出风 口排入大气，达到收尘的目的。随着过滤过程的不断进行， 滤袋外侧的积尘也逐渐增多，从而使收尘器的运行阻力也 逐渐增多，从而使收尘器的运行阻力也逐渐增高，当阻力 增到预先设定值（1245-1470pa）时，清灰控制器发生 信号，首先控制提升阀将阀板孔关闭，以切断过滤烟气流， 停止过滤过程，然后电磁脉冲阀打开，以极短的时间 （0.1-0.15s）向箱体内喷入压力为0.5-0.7pa的压缩空 气，压缩空气在箱体内迅速膨胀，涌入滤袋内部，使滤袋 产生变形、震动，加上逆气流作用，滤袋外部的粉尘便被 清除下来掉入灰斗，清灰完毕后，提升阀再次打开，收尘 器又进入过滤状态。
四、袋收尘常见故障排除
• 由于我公司使用的收尘器主要为气箱脉冲袋式收尘器，这里结 合气箱脉冲袋收尘在使用过程中的故障来分析故障原因及处理 方法。
• 1、收尘风机出口冒灰 • 原因分析：①滤袋破损，未装好或未装滤袋②箱体内室磨损漏
灰③箱体内有积灰或滤袋内有积灰 • 处理方法：①更换破损滤袋，并按要求装好滤袋②将漏灰口补
4、几个简单概念
• 清灰过程：一个室从清灰开始到结束称为一个清 灰过程。清灰过程一般为3-10s。
• 清灰间隔：从一个室的清灰结束到第二个室的清 灰开始称为清灰间隔。清灰间隔的时间长短取决 于烟气参数、选型的大小等，短则几十秒，长则 几分钟甚至更长时间。
• 集中清灰间隔：指第一室清灰开始到最后一个室 清灰结束以后，全部室进入过滤状态，直至下一 次清灰开始。
• 右图为袋收尘的排灰装 置，上图为空气输送斜 槽排灰，下图为螺旋输 送排灰。斜槽排灰系统 中斜槽角度可根据实际 情况如排灰量及粉状流 体流动性调节，我公司 水泥磨主收尘斜槽角度 为10°；螺旋输送式收 尘器中螺旋水平设置， 其排灰能力与收尘器能 力配套。两种排灰系统 各有各的特点，斜槽排 灰简单、维护方便；螺 旋出灰均匀，但不易维 护。
（6）袋收尘的排灰装置 • 右图为袋收尘下料口
装置，袋收尘的下料 口一般有两种排灰装 置：分格轮和重锤翻 板。一般情况下，分 格轮用于收尘量较小 的收尘器，而重锤翻 板多用于收尘量较大 的收尘器。分格轮和 重锤翻板均有一定的 锁风作用，在使用过 程中要经常检查下料 口是否积料，翻板动 作是否灵活等。
（4）进出风口
• 进出风口根据收尘器的结构形式 分两种，大部分收尘器进风口为 圆筒型，直接焊在灰斗的侧板上， 出风口安排在箱体下部，袋室侧 面，通过提升阀板孔与箱体内部 相通，其它系列的进出风口制成 一体，安排在袋室侧面、箱体和 灰斗之间，中间用斜隔板隔成互 不透气的两部分，分别为进气口 和出气口，过种结构形式体积虽 大些，但气流分布均匀，灰斗内 预收尘效果好，适合于烟气含尘 浓度较大的场合使用。
直流电源的作用，在两电极（电收尘圆管内壁与导线）中间形成非均匀电场，空 气中已存在的少量带电离子在电场力的作用下，以较高的速度向电极运动，运动 过种中它碰到中性原子时，就会将原子中的电子轰出来，产生新的离子，新离子 在电极之间运动时，又再使另一些中性原子电离，在短时间内产生大量离子，绝 大部分粉尘在运动的过程中与飞翔的离子相撞，形成带电尘埃，流向集尘电极 （圆管负极）。 • 袋收尘：袋式收尘器是一种利用多孔纤维滤袋将气体中的粉尘过滤出来的收尘设 备。袋收尘顶部密封并装上圆形滤袋，含尘气体从下面送入滤袋，气体穿过滤袋 经排风口排出，尘粒被滤袋截留，积在滤袋表面后被清理下来，达到收尘效果。 优点是：收尘效率高，在正常工作时可达98%以上，且可用来捕集小至1μ m左右的 粉尘，这是旋风收尘器所不及的，与高效的电收尘器相比，袋式收尘器结构简单， 操作简单可靠，维修方便，管理技术要求不高，投资费用低；缺点是：耗费较多 织物，同时允许处理的气体温度较低，对气体中湿含量高和易吸水的亲水性粉尘 会造成堵塞，任何情况下，含尘气体的温度都应高于露点15 ～20℃，因此在使用 上受到了一定的限制。 • 旋风收尘：旋风收尘器是利用含尘气体高速旋转产生的惯性离心力而使尘粒与气 体分离的收尘设备。旋风收尘器的主要优点是：结构简单，容易制造，尺寸紧凑， 操作管理方便，在处理含10μ m以上的尘粒气体时，可以有比较合理的收尘效率， 而且可以处理含尘浓度较高的气体，例如处理300～500g/m3时，收尘效率也很高； 缺点是：流体阻力损失较其它的收尘设备大，因而电耗高，壳体容易磨损，要求 处理气体量稳定，每当气体流量降低，收尘效率下降得很历害。
袋 收 尘
内容：
• 一、收尘器的分类及各种收尘器的优缺点 • 二、袋收尘的内部结构及工作原理 • 三、袋式收尘器的维护与保养 • 四、袋收尘常见故障排除 • 五、袋收尘滤袋简介 • 六、收尘器的选型
一、收尘器的分类及各种收尘器的优缺点
