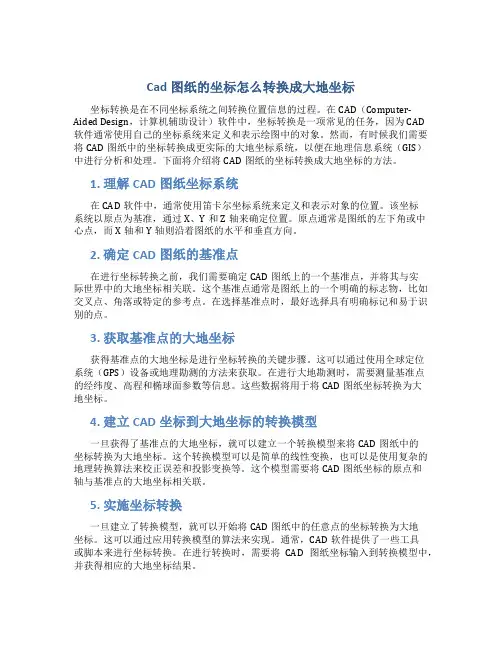

Cad图纸的坐标怎么转换成大地坐标坐标转换是在不同坐标系统之间转换位置信息的过程。
在CAD（Computer-Aided Design，计算机辅助设计）软件中，坐标转换是一项常见的任务，因为CAD软件通常使用自己的坐标系统来定义和表示绘图中的对象。
然而，有时候我们需要将CAD图纸中的坐标转换成更实际的大地坐标系统，以便在地理信息系统（GIS）中进行分析和处理。
下面将介绍将CAD图纸的坐标转换成大地坐标的方法。
1. 理解CAD图纸坐标系统在CAD软件中，通常使用笛卡尔坐标系统来定义和表示对象的位置。
该坐标系统以原点为基准，通过X、Y和Z轴来确定位置。
原点通常是图纸的左下角或中心点，而X轴和Y轴则沿着图纸的水平和垂直方向。
2. 确定CAD图纸的基准点在进行坐标转换之前，我们需要确定CAD图纸上的一个基准点，并将其与实际世界中的大地坐标相关联。
这个基准点通常是图纸上的一个明确的标志物，比如交叉点、角落或特定的参考点。
在选择基准点时，最好选择具有明确标记和易于识别的点。
3. 获取基准点的大地坐标获得基准点的大地坐标是进行坐标转换的关键步骤。
这可以通过使用全球定位系统（GPS）设备或地理勘测的方法来获取。
在进行大地勘测时，需要测量基准点的经纬度、高程和椭球面参数等信息。
这些数据将用于将CAD图纸坐标转换为大地坐标。
4. 建立CAD坐标到大地坐标的转换模型一旦获得了基准点的大地坐标，就可以建立一个转换模型来将CAD图纸中的坐标转换为大地坐标。
这个转换模型可以是简单的线性变换，也可以是使用复杂的地理转换算法来校正误差和投影变换等。
这个模型需要将CAD图纸坐标的原点和轴与基准点的大地坐标相关联。
5. 实施坐标转换一旦建立了转换模型，就可以开始将CAD图纸中的任意点的坐标转换为大地坐标。
这可以通过应用转换模型的算法来实现。
通常，CAD软件提供了一些工具或脚本来进行坐标转换。
在进行转换时，需要将CAD图纸坐标输入到转换模型中，并获得相应的大地坐标结果。
cad坐标系转换方法
cad坐标系转换方法CAD坐标系转换方法1. 引言在计算机辅助设计（Computer-Aided Design，CAD）中，坐标系转换是一项非常重要的功能。
由于不同的CAD软件使用不同的坐标系，而在不同的领域和应用中，常常需要将CAD文件在不同的坐标系之间进行转换。
本文将介绍常见的CAD坐标系转换方法，包括平移、旋转和缩放。
2. 平移平移是一种将对象从一个坐标系中的位置移动到另一个坐标系中的位置的方法。
在CAD软件中，平移是通过指定平移向量来实现的。
平移向量包括X方向、Y方向和Z方向上的位移值。
通过将对象的每个顶点与平移向量相加，即可将对象平移至新坐标系中的位置。
3. 旋转旋转是一种将对象绕某个轴心旋转一定角度的方法。
在CAD软件中，旋转是通过指定旋转轴和旋转角度来实现的。
旋转轴通常由两个点确定，旋转角度则是根据用户的设定进行调整。
通过对对象的每个顶点进行旋转变换，即可将对象在新坐标系中进行旋转。
4. 缩放缩放是一种改变对象尺寸的方法。
在CAD软件中，缩放是通过指定缩放因子来实现的。
缩放因子可以是一个比例值，也可以是一个具体的长度值。
缩放操作会按照缩放因子在X、Y和Z方向上分别进行缩放。
通过对对象的每个顶点进行缩放变换，即可将对象在新坐标系中进行缩放。
5. 坐标系转换实例为了更加清晰地理解CAD坐标系转换的方法，以下是一个简单的实例。
假设有一个CAD文件，其原始坐标系为A坐标系，需要将其转换到B坐标系。
首先，通过平移操作将原始坐标系A中的原点移动到新坐标系B中的指定位置。
根据实际需求，指定平移向量为（tx, ty, tz）。
接下来，通过旋转操作将原始坐标系A中的X轴旋转到与新坐标系B中的X轴重合。
根据实际需求，指定旋转角度为θ。
最后，通过缩放操作根据实际需求调整对象的尺寸。
根据实际需求，指定缩放因子为（sx, sy, sz）。
通过以上步骤，即可将CAD文件从坐标系A转换到坐标系B。
6. 总结CAD坐标系转换是一项常见而重要的功能，可帮助用户在不同的CAD软件和应用中进行协同工作。
cad绘图环境设置与将CAD图形转换成大地坐标系
将某建筑或小区电子图转换层大地坐标方法条件：1、电脑中首先要装有CAD软件和天正软件。
2、必须要有该小区的电子图纸3、知道该图纸两个任意点的坐标。
步骤：1、打开CAD软件—选择直线命令“line”绘制以原点“0,0”为起点绘制直线：电脑中的X轴和Y轴和图纸中的刚好相反，电脑中的X轴表示东西向坐标，Y轴表示南北向坐标；而总平面图中X轴表示南北向，Y轴表示东西向，因此在输入直线时首先输入图纸中的Y轴坐标，再输入X轴坐标，中间用“,”分开，完成一个点的坐标输入后回车，进入下一个点的输入状态。
输入时以毫米为单位，不要输入图纸中坐标点的小数点。
如我要找“X=192744.501,Y=505605.019”的点，按照如下方法操作：选择“line”命令，输入第一个点的坐标：输入“0”，敲“，”键，再输入“0”敲回车键，输入第二个点的坐标：输入“505605019”，敲“，”键，输入“192744501”，此时就完成一条由原点“0,0”到“X=192744.501,Y=505605.019”点的直线。
用同样的方法输入图纸中的另一个点到原点“0,0”的直线。
（关键点：先输入Y轴坐标，再输入X轴的坐标，用“，”分开；还有不要输入小数点。
）2、将图纸对齐到大地坐标系中：选择CAD菜单栏中“修改”下“三维操作”—“对齐”命令，选择对象（选择需要对齐到坐标系中的图形）—选择好对象后敲右键—指定第一个源点（选取图形中原先选定有坐标点的点）—指定第一个目标点（点击原先按照该点坐标绘制直线的端点）—指定第二个源点（选取图形中原先选定第二个有坐标点的点）—指定第二个目标点（点击原先按照该点坐标绘制直线的第二条直线的端点）—敲鼠标右键——弹出“是否基于第二点缩放对象？”——选择否，完成图形对齐到坐标系的工作。
CAD绘图环境设置2008-07-26 23:25:44| 分类：AutoCAD | 标签：|字号大中小订阅在绘制图形前，您需要设置一下自己的绘图环境。
cad绘图环境设置与将CAD图形转换成大地坐标系

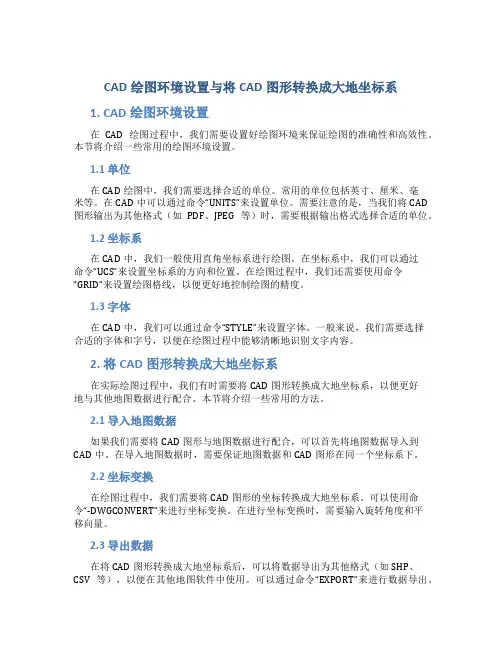

CAD绘图环境设置与将CAD图形转换成大地坐标系1. CAD绘图环境设置在CAD绘图过程中，我们需要设置好绘图环境来保证绘图的准确性和高效性。
本节将介绍一些常用的绘图环境设置。
1.1 单位在CAD绘图中，我们需要选择合适的单位。
常用的单位包括英寸、厘米、毫米等。
在CAD中可以通过命令“UNITS”来设置单位。
需要注意的是，当我们将CAD 图形输出为其他格式（如PDF、JPEG等）时，需要根据输出格式选择合适的单位。
1.2 坐标系在CAD中，我们一般使用直角坐标系进行绘图。
在坐标系中，我们可以通过命令“UCS”来设置坐标系的方向和位置。
在绘图过程中，我们还需要使用命令“GRID”来设置绘图格线，以便更好地控制绘图的精度。
1.3 字体在CAD中，我们可以通过命令“STYLE”来设置字体。
一般来说，我们需要选择合适的字体和字号，以便在绘图过程中能够清晰地识别文字内容。
2. 将CAD图形转换成大地坐标系在实际绘图过程中，我们有时需要将CAD图形转换成大地坐标系，以便更好地与其他地图数据进行配合。
本节将介绍一些常用的方法。
2.1 导入地图数据如果我们需要将CAD图形与地图数据进行配合，可以首先将地图数据导入到CAD中。
在导入地图数据时，需要保证地图数据和CAD图形在同一个坐标系下。
2.2 坐标变换在绘图过程中，我们需要将CAD图形的坐标转换成大地坐标系。
可以使用命令“-DWGCONVERT”来进行坐标变换。
在进行坐标变换时，需要输入旋转角度和平移向量。
2.3 导出数据在将CAD图形转换成大地坐标系后，可以将数据导出为其他格式（如SHP、CSV等），以便在其他地图软件中使用。
可以通过命令“EXPORT”来进行数据导出。
CAD绘图环境设置和将CAD图形转换成大地坐标系是CAD绘图中一些基本的操作。
通过本文介绍的方法，可以更好地进行CAD绘图，并将CAD图形与其他地图数据进行配合。
在进行CAD绘图时，我们需要注意单位、坐标系和字体的设置。
CAD做好的图如何进行坐标转换
CAD做好的图如何进行坐标转换
当用CAD以某个坐标的图作为底图画好需要的图后，如果需要将地图转换成另外的坐标，这个时候怎么办呢，现在就教大家一个简单的办法进行坐标转换，有兴趣的朋友可以了解一下。
工具/材料
微型离线地图地理信息标注绘制系统平台（微图）
方法/步骤
1.说明一下，这是一款和CAD操作一模一样的软件，界面也是几乎一致（图1），可以直接加载在线地图进来进行矢量化，免去了插入光栅图比例和旋转角度不一致的问题，而且画好的图可以导出成*.shp、*.kml、*.kmz、*.dxf和*.tab格式，同时可以进行坐标转换，现在给大家介绍的就是如何进行坐标转换。
图1
2.点击“CAD制图”将界面切换到CAD制图上，然后就像用CAD一样在上面进行画图（图2）。
图2
3.点击“导出矢量”按钮，弹出“导出矢量”对话框，在对话框中选择上输出的路径和文件名称、需要导出的图的坐标系，勾选上“七参数”，点击“设置”输
入七参数，最后点击“保存”即可完成图的坐标系的转换（图3）。
图3
4.以上步骤即完成了CAD图导出的做标转换，对于需要做测绘和规划的朋友来说
十分的简单方便，有兴趣的朋友可以自己亲自试一下。
CAD转Google Earth方法
CAD转Google Earth方法CAD（计算机辅助设计）是一种用于创建和修改设计图纸的软件工具。
Google Earth是一款强大的地球浏览和地理信息工具。
如果你想将CAD图纸转换为Google Earth格式，下面是一种简单的方法。
步骤 1: 准备CAD图纸首先，确保你有一个CAD图纸文件，通常是以.dwg或.dxf格式保存的文件。
这个文件应包含你想要在Google Earth中查看的设计。
步骤 3: 打开CAD转Google Earth软件安装完成后，打开CAD转Google Earth软件。
根据软件的界面和功能选择，你可能需要加载CAD图纸文件。
步骤 4: 设置转换选项在 CAD转Google Earth软件界面上，你可能需要进行一些转换选项的设置。
这包括选择输出文件格式为Google Earth格式，并设置其他参数如图层、坐标系等。
步骤 5: 进行转换当你完成了转换选项的设置，点击软件界面上的转换按钮，开始进行CAD图纸到Google Earth的转换。
这可能需要一些时间，具体时间取决于CAD图纸的复杂性和大小。
步骤 6: 查看转换结果转换完成后，你可以打开Google Earth软件并导入转换后的文件。
在Google Earth中，你将能够查看和浏览CAD图纸的内容。
注意事项：- 在进行CAD图纸到Google Earth的转换时，确保CAD图纸的内容转换得到准确保留。
- 遵循软件界面的指示和说明进行操作，以确保正确完成转换过程。
- 如果有需要，可以查阅软件提供的文档或寻求相关技术支持。
希望这个简单的方法能帮助你将CAD图纸转换为Google Earth 格式。
祝你成功！。
将CAD坐标转换成大地坐标方法

1、先复制要转换坐标的CAD图（以总平为例）
2、选中这张图，点“旋转”命令
3、任选一点为基点
4、选“参照R”，再回车
5、依次点CAD图上的两个点A和B（即总平图上已知的两个坐
标点）。
注意A,B两点为相距较远的两点
6、点P回车
7、先输入2005637,6889611回车，再输入2030480,6967387回车
（即A和B的坐标）
8、点“移动”
9、全选要转换坐标的CAD图
10、选A点为基点
11、输入A点坐标2005637,6889611回车
12、在“视图”中点“缩放”，“全部”放大图形
13、用坐标检查命令查看A和B点坐标，看是否与给定的坐标相
同
14、若相同则成功，否则上述步骤操作有误
15、再复查总平面图中的其他已标坐标点。
cad经纬度转换为大地坐标的方法
cad经纬度转换为大地坐标的方法CAD经纬度转换为大地坐标的方法在CAD中，经纬度是常见的坐标表示方式，但是在实际应用中，我们往往需要将其转换为大地坐标，以便进行更加精确的测量和计算。
下面介绍一种常用的CAD经纬度转换为大地坐标的方法。
1. 坐标系的选择在进行CAD经纬度转换为大地坐标之前，我们需要先选择合适的坐标系。
一般来说，我们可以选择国家测绘局发布的2000国家大地坐标系或1985国家大地坐标系。
这两种坐标系都是基于WGS84椭球体建立的，具有较高的精度和可靠性。
2. 坐标转换公式在选择好坐标系之后，我们需要使用坐标转换公式将CAD经纬度转换为大地坐标。
常用的坐标转换公式有以下两种：（1）高斯-克吕格投影法高斯-克吕格投影法是一种常用的坐标转换方法，其基本思想是将地球表面划分为若干个小区域，然后在每个小区域内使用平面直角坐标系进行计算。
具体的坐标转换公式如下：X = N + k0 * A1 * sin(2 * B) / 2 + k0 * A2 * sin(4 * B) / 4 + k0 *A3 * sin(6 * B) / 6 + k0 * A4 * sin(8 * B) / 8 + k0 * A5 * sin(10 * B) / 10Y = k0 * L + k0 * A1 * cos(B) + k0 * A2 * cos(3 * B) / 3 + k0 * A3 * cos(5 * B) / 5 + k0 * A4 * cos(7 * B) / 7 + k0 * A5 * cos(9 * B) / 9其中，N是该带的起始经线的中央子午线的投影坐标，k0是比例因子，A1、A2、A3、A4、A5是系数，B是纬度，L是经度。
（2）大地坐标转换法大地坐标转换法是一种基于椭球体的坐标转换方法，其基本思想是将地球表面看作一个椭球体，然后根据椭球体的参数进行计算。
具体的坐标转换公式如下：X = (N + h) * cos(B) * cos(L)Y = (N + h) * cos(B) * sin(L)Z = (N * (1 - e^2) + h) * sin(B)其中，N是卯酉圈半径，h是高程，e是椭球体偏心率，B是纬度，L是经度。
cad大地坐标系怎么转换
CAD大地坐标系的转换方法在CAD（计算机辅助设计）领域中，大地坐标系的转换是一项非常重要的技术。
大地坐标系是描述地球表面上点的位置的一种坐标系统，而CAD软件通常使用不同的坐标系统进行绘图和测量。
因此，将CAD数据中的坐标从一种坐标系转换到另一种坐标系是非常关键的。
在本文中，我们将介绍CAD大地坐标系的转换方法。
什么是大地坐标系？大地坐标系是一种用来描述地球上点的位置的坐标系统。
它由经度、纬度和高程组成。
经度是指一个点相对于本初子午线的位置，而纬度是指一个点相对于地球赤道的位置。
高程是指一个点相对于海平面的垂直距离。
大地坐标系的优势在于它能够提供精确且一致的地理位置。
因此，它在地图制作、测量和定位领域中得到广泛应用。
大地坐标系的转换方法1. 大地坐标系和平面坐标系的转换在CAD中，平面坐标系通常用于绘图和测量。
大地坐标系和平面坐标系的转换是一项重要的任务。
假设我们有一个CAD文件，其中包含了大量的平面坐标数据。
要将这些数据转换为大地坐标系，我们需要知道自己的数据参考系统，也就是要确定使用的椭球体模型和投影方法。
常用的椭球体模型有WGS84、北京54等，而常见的投影方法有经纬度坐标投影（经纬度直接投影）、Transverse Mercator 投影等。
具体的转换方法是先选择合适的椭球体模型和投影方法，并根据相应的参数进行设置。
然后，通过CAD软件的坐标转换功能，将平面坐标转换为大地坐标。
2. 大地坐标之间的转换在CAD中，大地坐标系通常以经度、纬度和高程的形式表示。
但有时我们也需要将大地坐标之间进行转换，比如将经纬度坐标转换为UTM（通用横轴墨卡托投影）坐标，或者将UTM坐标转换为经纬度坐标。
这种转换涉及到不同的数学模型和算法。
在CAD软件中，通常提供了各种常用的大地坐标转换功能，以方便用户进行坐标的转换。
3. 实际案例为了更好地理解大地坐标系的转换方法，我们以一个实际案例来阐述。
假设我们有一个CAD文件，其中包含了一些建筑物的平面布局图。
cad更改坐标系的方法
cad更改坐标系的方法
cad更改坐标系的方法
cad更改坐标系的方法
在CAD软件中，更改坐标系的方法有多种。
以下是几种常用的方法：
1.使用MOVE命令：选择坐标系上的一个点，输入要移动的距离和方向，然后将该点移动到新的位置，以此更改坐标系。
2.使用UCS命令：UCS（用户坐标系）可以更改CAD绘图中的坐标系。
使用该命令，可以在绘图中任意设置一个新的坐标系，方便绘图。
3.使用ROTATE、SCALE、MIRROR等命令：这些命令可以改变绘图中的图形大小、方向和位置，从而改变坐标系。
4.使用INSERT和BLOCK命令：将已有的图形作为块插入到其他图形中，可以将坐标系转移到新的位置。
总之，在CAD中更改坐标系的方法有很多种，需要根据具体情况选择合适的方法。
- 1 -。
cad图纸坐标系转换大地坐标系
CAD图纸坐标系转换大地坐标系引言在CAD设计和绘图中，图纸坐标系是一个重要的概念。
通过图纸坐标系，我们可以方便地对设计中的各个元素进行定位和测量。
然而，在实际工程中，有时候需要将CAD图纸中的元素的位置转换到大地坐标系中，以便更好地与实际地理位置对应。
本文将介绍CAD图纸坐标系和大地坐标系的概念，并介绍如何进行坐标系的转换。
1. CAD图纸坐标系CAD图纸坐标系是在CAD软件中用来定位和测量图纸中元素位置的坐标系统。
在绘图过程中，我们可以根据需要选择不同的坐标系来进行绘图。
最常用的图纸坐标系是笛卡尔坐标系，也就是直角坐标系。
在笛卡尔坐标系中，通过确定一个原点和两个正交轴，我们可以确定一个点的位置。
图纸坐标系以图纸原点为原点，以图纸水平方向和垂直方向为坐标轴。
图纸坐标系的单位通常是毫米或英寸，取决于CAD软件的设置。
2. 大地坐标系大地坐标系是用来确定地球上任意一点位置的坐标系统。
大地坐标系将地球表面分成许多区域，每个区域都有自己的坐标系统。
最常用的大地坐标系是经纬度系统，通过经度和纬度可以唯一地确定地球上的一个点。
在大地坐标系中，经度是指与本初子午线的夹角，可以在东经和西经之间取值。
纬度是指与赤道的夹角，可以在北纬和南纬之间取值。
经度和纬度的单位通常是度。
3. 坐标系转换将CAD图纸坐标系转换到大地坐标系，需要两个步骤：图纸坐标系到地理坐标系的转换，和地理坐标系到大地坐标系的转换。
3.1 图纸坐标系到地理坐标系的转换图纸坐标系到地理坐标系的转换，主要是指将图纸坐标系的坐标转换为地理坐标系的经纬度。
这一转换需要知道图纸上两个已知点的图纸坐标和地理坐标。
通过计算已知点在图纸上的比例因子，可以将图纸坐标系中其他点的坐标转换为地理坐标系的经纬度。
3.2 地理坐标系到大地坐标系的转换地理坐标系到大地坐标系的转换，主要是指将地理坐标系的经纬度转换为大地坐标系的坐标。
这一转换需要使用大地测量学的算法，例如地心经纬度和大地水准面等参数，并借助大地测量学中的数学模型完成转换。
CAD图纸坐标转换方法教程讲解
图上左下角和右上角带红圆圈的位置，就是该次转换所选择的两个 参考点。
由于该测绘单位的测绘人员工作比较有个性，提供的控制点居然是 房屋拐角的角点，从坐标位置核样单上的很难看出是轴线的交点还 是房屋的拐点，因此第一次转换按以前的经验，将他当做轴线的交 点来看，所以第一次转换没有成功。左下角放大图如下：
ቤተ መጻሕፍቲ ባይዱ
5、在图纸上定位出第二个控制点的坐标，可以以第二个控制点的 坐标值为圆心画一个圆圈（以便于接下来的图形对齐）。 6、选择对齐命令（ALIGN)，选中整个图形，将第一个控制点的源 点和目标点设为一致，接着将第二个控制点对齐到步骤5所画的圆 心，然后选着不缩放对齐。 7、对齐后查验图纸上各个控制点的坐标是否和建设方提供的相一 致，如有偏差首先查验图纸上所选的两个控制点和建设方提供的控 制点是否相一致，然后再查看步骤6是否操作有误。 以下提供截图说明详细的操作步骤： 1.打开需要转换的桩基承台图：
CAD图纸坐标转换方法教程
1、拿到建设方提供的建筑物控制点坐标，先仔细核对图纸上相对应位置的 坐标。
2、选好两个距离比较远的参考点，参考点尽量在图纸上的对角线位置找。
3、将需要转换的整个区域选中，以第一个参考点为源点，移到建设方提供 的控制点处。
4、在cad 中找到移送到新位置的转换区域， 这一步需要有一定的耐心，不 能着急，首先将整个图形尽量缩小，缩小到屏幕上只剩下两个亮点，找准 新亮点，将亮点放大到正常图纸大小，然后查看控制点的坐标是否和建设 方提供的控制点坐标重合（所以cad最好能安装一个类似天正建筑这样的第 三方软件）；如果位置不对，可以重复第3步直到第一个参考点的坐标和， 建设方提供的相应控制点坐标重合。
户外座椅https:/// 公园椅https:/// 景观座椅https:/// 园林椅https:/// 长椅https:/// 花箱https:/// 花钵https:/// 垃圾桶https:/// 垃圾箱https:/// 公园长椅https:/// 公园休闲椅https:/// 公园椅厂家https:/// 户外公园椅https:/// 休闲椅厂家https:/// 户外长椅https:/// 花箱厂家https:/// 广场休闲椅https:/// 分类垃圾桶https:/// 分类垃圾桶厂家 https:///product_8_p_ 1.html 垃圾桶生产厂家 https:///product_8_p_ 1.html 花箱价格https:///product_6_ p_1.ht ml 路桩https:///product_ 10_p_1 .html 自行车架https:///product_12 _p_1.html 树篦子https:///product_11_p _1.html 分类垃圾桶/ 户外垃圾桶/ 垃圾桶/ 垃圾桶厂家/ 不锈钢垃圾桶 /product/product_3 2_1.html 公园椅/ 公园长椅/ 公园休闲椅/ 公园椅厂家/ 户外公园椅/ 公园椅批发/ 户外休闲椅/ 休闲椅厂家/ 广场休闲椅/ 小区休闲椅/ 户外长椅/ 园林休闲椅/
cad制图坐标系转换为地理坐标系
cad制图坐标系转换为地理坐标系
由于项目需要，需要将工程制图图纸cad格式的数据转换到地理坐标系下的shapefile，故首要就需要解决坐标系统的确定。
由于cad并不是为地理信息系统服务的，所以在坐标系统上并不支持地理坐标系转换。
在网上查找资料后确定以下解决路径:
1.首先将dwg格式的cad图纸通过ArcGIS导入到附有指定坐标系的shapefile文件中，并通过编辑提取需要的信息，之后统一通过平移、旋转和缩放等一系列操作将
目标数据坐标转换到确定的地理坐标系下。
2.前端二维展示可使用openlayer/leaflet，三维展示可使用cesium/three.js
3.东经为正，西经为负；北纬为正，南纬为负
4.BMP存储格式为BGRA的位图其存储顺序为从左到右，从下到上。
怎么在CAD中给图纸设置地理坐标
怎么在CAD中给图纸设置地理坐标
怎么在CAD中给图纸设置地理坐标？不管我们设计什么都是有一定的标注的，那在建筑设计师们们编辑别墅房图纸的时候就要设计好每一个房间的大小以及它们的地理坐标，那怎么在CAD中给图纸设置地理坐标呢？要怎么来进行操作？下面小编就使用迅捷CAD编辑器标准版来教一下大家具体的操作技巧，希望能够帮助到你们。
第一步：首先打开电脑，如果电脑中没有CAD编辑器的话，就在电脑中任意的打开一个浏览器，然后在搜索框中搜索迅捷CAD编辑器，然后在搜索的结果中，点击官网进入，进入之后根据提示步骤来下载安装最新版本的CAD编辑器到电脑桌面上就可以了。
第二步：CAD编辑器安装完成之后，找到CAD编辑器所在的位置，然后双击鼠标左键将CAD编辑器进行打开进入到操作界面窗口，之后在点击编辑器左侧选项卡中的“文件”里的“打开”，将需要进行编辑的CAD图纸文件进行打开。
第三步：CAD图纸打开后，把选项卡切换到“高级”选项，在高级选项中找到“地理坐标系”，之后在点击“设置地理坐标”命令选项，并且需要将该命令选项进行激活。
cad电子图坐标转换成大地坐标
cad电子图坐标转换成大地坐标步骤如下，希望有所帮助总平面图，代号a，坐标为大地坐标，即全站仪所测量的坐标具体某栋的桩基平面布置图或其他施工图纸，代号b，无坐标显示要求在桩基平面布置图上标出每根桩的大地坐标，方便施工定位。
1、用天正软件打开a图，根据对照a图与b图轴线位置，至少要已知a图与b图上相吻合的两点的大地坐标，一般a图上是有标注了的，取名角点1、角点2。
(天正软件无需正版、注册，试用版便可～) 2、用天正软件打开b图，执行sc(放缩)命令，将b图的显示比例放缩到与a图一样的显示比例一般b图显示比例为a图的1/1000或者1/100，放缩后删除多余轴线，并记下a图上角点1、角点2的坐标。
3、对b图执行m(移动)命令，选择基准点为b图上对应的角点1的位置，输入a图上角点1的坐标，回车确定～4、对b图视窗执行z(视窗缩放)命令，再执行a(全部)命令，b图则会被找到并显示正常。
5、在b图视窗执行l(直线)命令，对照角点1、角点2的坐标，画一根直线，这根直线或许是歪斜的，但是没问题，暂且取名为角点1~、角点2~。
6、对b图执行al(对齐)命令，全选b图内容，从源点角点1移至目标点角点1~，从源点角点2移至目标点角点2~，回车确定～7、如此便可以对b图上任意桩位进行大地坐标的确定～cad电子图坐标转换成大地坐标1、在你需要标注坐标的图纸上输入已知的两个坐标值。
输入方法是:点击直线工具或者命令，输入第一个坐标点的y坐标值，再输入x坐标值，再输入逗号(不是点) Z不需要输入，回车。
输入#号键(#号键一定要输入)，再输入第二个已知坐标点的y坐标值，输入逗号，输入x坐标值，Z也不要输入，(一定先要输入Y值)直接回车。
2、这时你会发现桌面上多了一根直线，这跟直线的两端就是你所要的正确坐标位置。
如果图形变得太小看不见的话，你输入Z，回车在输入E，回车，这时就能看到这根线了。
3、在菜单栏的修改下拉列表中点击三维操作，点击对齐，然后用鼠标选中整个这张图纸，指定第一个源点(就是已知坐标的那个第一个点)，点击一下，然后在你得到的那根线相对应的一端点击一下，指定第二个源点(就是已知坐标的那个第二个点) 点击一下，然后在你得到的那根线的另一端点击一下，回车。
CAD中的单位设置和坐标系转换的快捷键命令
CAD中的单位设置和坐标系转换的快捷键命令CAD软件在工程设计和制图中扮演着重要的角色。
单位设置和坐标系转换是CAD软件中常用的功能之一，合理设置单位和转换坐标系有助于提高绘图效率和精度。
本文将介绍CAD中的单位设置和坐标系转换的快捷键命令，以帮助读者更好地使用CAD软件。
一、单位设置在CAD软件中，单位设置是指确定绘图尺寸和比例的操作。
合理的单位设置可以使设计人员更精确地绘制图纸，并方便后续的尺寸测量和数据转换。
下面是CAD中单位设置的常用快捷键命令：1. UNITS：通过输入UNITS命令，可以打开单位设置对话框。
在对话框中，可以选择绘图单位（英制或公制）、长度精度、角度单位等。
例如，输入UNITS命令后，选择"英制（英尺/英寸）"，长度精度选择"0.0000"，角度单位选择"度"，即可设置绘图单位为英制。
2. DDUNITS：通过输入DDUNITS命令，可以打开详细单位设置对话框。
在对话框中，除了可以设置长度和角度的单位外，还可以设置坐标轴和角度的显示格式、字体样式等。
例如，输入DDUNITS命令后，在对话框中选择"英制（英尺/英寸）"，长度和角度的显示格式选择默认即可。
二、坐标系转换在CAD软件中，坐标系转换是指将图纸中的坐标进行转换，从而实现不同坐标系之间的数据交互。
下面是CAD中坐标系转换的常用快捷键命令：1. UCS：通过输入UCS命令，可以打开用户坐标系设置对话框。
在对话框中，可以选择不同的坐标系类型（世界坐标系、用户坐标系、对象坐标系等）。
例如，输入UCS命令后，选择"用户"，然后选择"三点"，即可通过三点确定用户坐标系。
2. PLAN：通过输入PLAN命令，可以切换坐标系的工作平面。
在CAD软件中，默认的工作平面是XY平面（平面视图）。
例如，输入PLAN命令后，选择"Z"，即可切换到XZ平面或YZ平面，从而改变坐标系的工作平面。
cad转坐标系方法
cad转坐标系方法CAD转坐标系方法一、引言在工程设计和制图领域中，CAD软件是非常常用的工具。
CAD软件可以帮助工程师和设计师创建和编辑图纸，其中一个重要的功能就是将图纸中的物体位置转化为坐标系中的坐标。
本文将介绍CAD 转坐标系的方法，帮助读者了解如何将CAD图纸中的物体位置转化为坐标系中的坐标。
二、CAD软件中的坐标系在CAD软件中，坐标系通常是以原点为起点，沿着x轴和y轴方向延伸的二维坐标系。
在绘制图纸时，CAD软件会根据用户的操作，记录下图纸中各个物体的位置。
这些位置信息可以通过CAD软件的坐标系转换功能，转化为坐标系中的坐标。
三、CAD转坐标系的方法1. 确定坐标系原点：在CAD软件中，可以通过设置坐标系原点的方法来确定坐标系的位置。
通常，可以选择图纸中某一物体的位置作为坐标系原点。
在CAD软件中，有时会默认将图纸的左下角作为坐标系原点。
2. 确定坐标系方向：确定坐标系的方向是非常重要的，它决定了坐标系中各个轴的正方向。
通常，x轴为水平方向，正方向向右；y轴为垂直方向，正方向向上。
在CAD软件中，可以通过设置坐标系方向的方法来确定坐标系的方向。
3. 确定物体位置：在CAD软件中，可以通过鼠标操作或输入坐标的方式来确定物体的位置。
鼠标操作通常是通过点击、拖动或放置物体来确定位置。
输入坐标的方式是通过在CAD软件中输入x轴和y轴的坐标值来确定位置。
4. 转换为坐标系中的坐标：将CAD图纸中的物体位置转化为坐标系中的坐标可以通过一些基本的数学运算来实现。
首先，根据坐标系的原点和方向，确定物体在坐标系中的相对位置。
然后，将相对位置的坐标值加上坐标系的原点坐标，即可得到物体在坐标系中的绝对位置。
四、CAD转坐标系的应用CAD转坐标系的方法在工程设计和制图中有着广泛的应用。
通过将CAD图纸中的物体位置转化为坐标系中的坐标，可以实现以下几个方面的功能：1. 定位和测量：将CAD图纸中的物体位置转化为坐标系中的坐标，可以实现对物体的准确定位和测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将某建筑或小区电子图转换层大地坐标方法条件：1、电脑中首先要装有CAD软件和天正软件。
2、必须要有该小区的电子图纸3、知道该图纸两个任意点的坐标。
步骤：1、打开CAD软件—选择直线命令“line”绘制以原点“0,0”为起点绘制直线：电脑中的X轴和Y轴和图纸中的刚好相反，电脑中的X轴表示东西向坐标，Y轴表示南北向坐标；而总平面图中X轴表示南北向，Y轴表示东西向，因此在输入直线时首先输入图纸中的Y轴坐标，再输入X轴坐标，中间用“,”分开，完成一个点的坐标输入后回车，进入下一个点的输入状态。
输入时以毫米为单位，不要输入图纸中坐标点的小数点。
如我要找“X=192744.501,Y=505605.019”的点，按照如下方法操作：选择“line”命令，输入第一个点的坐标：输入“0”，敲“，”键，再输入“0”敲回车键，输入第二个点的坐标：输入“505605019”，敲“，”键，输入“192744501”，此时就完成一条由原点“0,0”到“X=192744.501,Y=505605.019”点的直线。
用同样的方法输入图纸中的另一个点到原点“0,0”的直线。
（关键点：先输入Y轴坐标，再输入X轴的坐标，用“，”分开；还有不要输入小数点。
）2、将图纸对齐到大地坐标系中：选择CAD菜单栏中“修改”下“三维操作”—“对齐”命令，选择对象（选择需要对齐到坐标系中的图形）—选择好对象后敲右键—指定第一个源点（选取图形中原先选定有坐标点的点）—指定第一个目标点（点击原先按照该点坐标绘制直线的端点）—指定第二个源点（选取图形中原先选定第二个有坐标点的点）—指定第二个目标点（点击原先按照该点坐标绘制直线的第二条直线的端点）—敲鼠标右键——弹出“是否基于第二点缩放对象？”——选择否，完成图形对齐到坐标系的工作。
CAD绘图环境设置2008-07-26 23:25:44| 分类：AutoCAD | 标签：|字号大中小订阅在绘制图形前，您需要设置一下自己的绘图环境。
它分为绘图单位设置和坐标系统设置。
一、绘图单位设置启动AutoCAD 2004，此时将自动创建一个新文件，打开“格式”菜单，选择“单位”命令，系统将打开“图形单位”对话框。
我们可通过“长度”组合框中的“类型”下拉列表选择单位格式，其中，选择“工程”和“建筑”的单位将采用英制。
单击“精度”下拉列表，您可选择绘图精度。
在“角度”组合框的“类型”下拉列表中可以选择角度的单位。
可供选择的角度单位有：“十进制度数”、“度/分/秒”、“弧度”等。
同样，单击“精度”下拉列表可选择角度精度。
“顺时针”复选框可以确定是否以顺时针方式测量角度。
当您修改单位的时候，下面的“输出样例”部分将显示此种单位的示例，如图1所示。
图1单击“方向”按钮，系统将弹出“方向控制”对话框，您可通过该对话框定义角度的方向，如图2所示。
图2可通过绘图单位命令UNITS设置。
命令执行方式如下：格式>单位命令：UNITS↙或DDUNITS↙弹出对话框如图所示：1）长度——计量单位及显示精度位。
2）角度——角度制及角度显示精度。
3）拖放比例——控制从工具栏或设计中心拖入当前图形块的测量单位，如果块或图形创建时使用的单位与此指定的不同，则在插入这些块或图形时，将对其按比例缩放。
4）输出样例——显示当前计数制和角度下的例子。
5）方向——设置起始角度（0度）的方向。
二、图形界限图形界限是AutoCAD绘图空间中的一个假想的矩形绘图区域，相当于您选择的图纸大小。
图形界限确定了栅格和缩放的显示区域。
设置绘图单位后，打开“格式”菜单，选择“图形界限”命令。
命令行将提示您指定左下角点，或选择开、关选择。
其中“开”表示打开图形界限检查。
当界限检查打开时，AutoCAD将会拒绝输入位于图形界限外部的点。
但是注意，因为界限检查只检测输入点，所以对象的某些部分可能延伸出界限之外；“关”表示关闭图形界限检查，您可以在界限之外绘图，这是缺省设置；“指定左下角点”表示给出界限左下角坐标值。
输入坐标值后，系统将提示您指定右上角坐标值。
实际绘图时，用LIMITS命令随时改变。
LIMITS命令的功能是：设置绘图区的界限（就是定义“绘图纸”的大小），控制绘图边界的限制功能。
命令执行方式：格式>图形界限命令：LIMITS↙命令输入后提示：重新设置模型空间界限:指定左下角点或[开(ON)/关(OFF)] <0.0000,0.0000>（输入图纸左下角坐标或ON、OFF后）:↙指定右上角点<420.0000,297.0000>:↙说明：1.1 指定左下角默认方式。
指定图纸的左下角和右上角的坐标值。
1.2 开（ON）输入ON后回车，使打开图形界限检查功能。
此时如果输入的图形点必须在界限以内，超出图形界限的点将被拒绝接受，当拒绝时会有“**超出图形界限”的提示。
1.3 关（OFF）关闭图形界限检查，是AutoCAD的默认方式。
三、绘图环境设置如果您对当前的绘图环境并不是很满意，请打开“工具”菜单，选择“选项”命令来定制AutoCAD，以使符合自己的要求。
在弹出的“选项”对话框，“文件”选项卡设置文件路径，您可通过该选项卡查看或调整种种文件的路径。
在“搜索路径、文件名和文件位置”列表中找到要修改的分类，然后单击要修改的分类旁边的加号框展开显示路径。
选择要修改的路径后，单击“浏览”按钮，然后在“浏览文件夹”对话框中选择所需的路径或文件，单击“确定”按钮。
选择要修改的路径，单击“添加”按钮就可以为该项目增加备用的搜索路径。
系统将按照路径的先后次序进行搜索。
若选择了多个搜索路径，则可以选择其中一个路径，然后单击“上移”或“下移”按钮提高或降低此路径的搜索优先级别，如图3所示。
图3“显示”选项卡用于设置：是否显示AutoCAD屏幕菜单；是否显示滚动条；是否在启动时最小化AutoCAD窗口；AutoCAD图形窗口和文本窗口的颜色和字体等，如图4所示。
图4单击“颜色”按钮，在对话框上部的图例中单击要修改颜色的元素，在“窗口元素”框中将显示该元素的名称，“颜色”框中将显示该元素的当前颜色。
然后在“颜色”下拉列表中选择一种新颜色，单击“应用关闭”按钮退出，如图5所示。
图5单击“字体”按钮将显示“命令行窗口字体”对话框，我们可以在其中设置命令行文字的字体、字号和样式，如图6所示。
图6通过修改“十字光标大小”框中光标与屏幕大小的百分比，您可调整十字光标的尺寸。
“显示精度”和“显示性能”区域用于设置着色对象的平滑度、每个曲面轮廓线数等。
所有这些设置均会影响系统的刷新时间与速度，并进而影响您操作的流畅性。
“打开和保存”选项卡用于控制打开和保存相关的设置。
对文件的存储类型、安全性、新技术的应用作了重大的改进，如图7所示。
图7“打印”选项卡控制打印输入的选项。
您可以从“新图形的缺省打印设置”中选择一个设置作为打印图形时的缺省设备。
单击“添加或配置打印机”按钮将打开AutoCAD目录下的“R16.0\chs\Plotters”文件夹，该文件夹中包含AutoCAD安装的打印机配置文件，另外有一个添加打印机向导，可以用它来为AutoCAD 添加打印机。
“基本打印机选项”区域控制基本的打印设置。
可以在“系统打印机后台打印警告”下拉列表中选择发出警告的方式；可以在“OLE打印质量”下拉列表中选择打印OLE对象的质量。
“新图形的缺省打印样式”中可以指定对象的颜色、抖动、灰度、画笔指定、屏幕显示、线型、线度、端点样式、连接样式和填充样式等，如图8所示。
图8“系统”选项卡用来控制AutoCAD的系统设置。
“当前三维图形显示”区域中包含控制三维图形显示系统的相关选择。
列表框中列出了当前有效的三维图形显示系统。
缺省是“GSHEIDI10”，即Heidi维图形显示系统，如图9所示。
图9单击“特性”按钮，显示“三维图形系统配置”对话框，在其中可以对当前的三维图形显示系统进行配置，设置完成后“应用并关闭”按钮返回“系统”选项中，如图10所示。
图10“允许长符号名”复选框被选中时，可以在图标、标注样式、块、线型、文本样式、布局、用户坐标系、视图和视口配置中使用长符号名来命名，名称最多可以包含255个字符。
“数据库连接选项”用于设置AutoCAD与外部数据库连接的相关选项。
“用户系统配置”选项卡用于设置优化AutoCAD工作方式的一些选项。
“AutoCAD设计中心”中的“源内容单位”设置在没有指定单位时，被插入到图形中的对象的单位。
“目标图形单位”设置没有指定单位时，当前图形中对象的单位，如图11所示。
图11单击“线宽设置”按钮将弹出“线宽设置”对话框。
用此对话框可以设置线宽的显示特性和缺选项，同时还可以设置当前线宽，如图12所示。
图12“选项”对话框中的“草图”选项卡中包含了多个设置AutoCAD辅助绘图工具的选项。
“自动追踪设置”控制自动追踪的相关设置。
它有“显示极轴追踪矢量、显示全屏追踪矢量、显示自动追踪工具栏提示”三个选项，如图13所示。
图13“选择”选项卡中可控制AutoCAD选择工具和对象的方法。
您可以控制AutoCAD拾取框的大小、指定选择对象的方法和设置夹点，如图14所示。
图14“配置”选项卡用来创建绘图环境配置，还可以将配置保存到独立的文本文件中，如图15所示。
如果用户的工作环境经常需要变化，可以依次设置不同的系统环境，然后将其建立成不同的配置文件，以便随时恢复，避免经常重复设置的麻烦。
图15四、坐标系设置绘图时通过坐标系在图形中确定点的位置。
您可设置和使用自己的可移动的坐标系，从而更好地在解雇、等轴测或正交三维视图中绘图。
AutoCAD图形中各点的位置是用笛卡尔右手坐标系统来确定的。
笛卡尔坐标系用三个轴，即X轴、Y轴和Z轴。
绘制新图形时，AutoCAD缺省将用户图形置于世界坐标系中。
世界坐标系的X轴为水平方向；Y轴为垂直方向；Z轴垂直于XY平面。
图形中的任何一点都是用相对于原点（0,0,0）的距离和方向来表示的。
世界坐标系的重要之处在于它总是要在绘图中用到，并且它不能被改变，其他任何坐标系都可以相对于它建立起来。
其余的坐标系称之为用户坐标系，可以用命令创建。
虽然世界坐标系是固定的，但可以从任何角度来观察它或转动它而不用改变为另外的坐标系。
极坐标系是用一个距离值和角度值来定位一个点。
也就是说您使用极坐标系输入的任意一点均是相对于原点（0,0,0）的距离和角度表示的。
在二维空间中，绝对直解坐标是将点看成从原点（0,0）出发的，沿X轴与Y轴的位移。
绝对极坐标也是将点看成是对原点（0,0）的位移，不同之处在于您输入的是该点与原点的距离及与极轴的角度。
在AutoCAD中，极坐标表示方法为“距离<角度”。
例如：“100<45”表示距离为100个图形单位，角度为45度处的一点。
