DXF文件导入ALLEGRO中的方法及步骤

allegro操作

第一章建封装一、建焊盘打开建立焊盘的软件Pad Designer路径：，进入下图所示，设定相关参数：包括采用的制式，现在选公制单位毫米，精度3，右侧问是否需要多重钻孔，这个功能一般是用于做非圆孔。

一般圆孔不用勾选。

下面设定钻孔样式，一般是圆孔，钻孔内部是否镀铜plated（no plated即为不镀铜，一般用于塑胶件定位孔），再是钻孔直径，设置精度，是否偏移等。

如果是表贴元件，钻孔直径设为0。

该对话框第二页：如果是表面安装元件，把signle layer mode勾选。

焊盘一般需要begin layer和end layer，还有就是soldmask_top，soldmask_bottom，pastemask_top，pastemask_bottom这几个层面。

对表面安装元件来说，只需要begin layer，soldermask_top以及pastemask_top就可以了。

鼠标左键点击begin layer，会发现最下面三个对话框被刷新，在下面填入需要的值：从左到右：规则焊盘，热焊盘，反焊盘。

l 规则焊盘下面需要填入焊盘形状，长宽，是否有偏移。

l 热焊盘，要求选择焊盘类型，尺寸等；l 反焊盘，作用是设定焊盘与周边间距，一般比规则焊盘略大6-10mil。

鼠标点击soldermask_top，下面对话框刷新出该选项。

按照需要填入数据。

Pastemask_top同样处理。

右边上角还有视图角度选择，Xsection为水平视图，TOP为从上往下看。

二、建元件现在已建一个sop_8_test的器件为例。

打开Package Designer，进入对话界面，新建文件，输入名称sop_8_test（就是该器件的封装名称），选择保存路径，ok。

此处有两种方式建立封装，一种是自主方式，一种是向导方式。

一般而言，采用自主方式比较自由，而且可以建一些比较奇怪的结构尺寸。

点击ok进入建立界面，这时需要设置网格，以及工作面大小以及坐标原点：设定尺寸制式，幅面大小，坐标原点。

如何在ALLEGRO中添加汉字(有详细操作步骤)

如何在allegro16.3中添加汉字Allegro软件是不能直接添加汉字的，要在Allegro的PCB中添加汉字，需要借助第三方软件，比如CAD生成的DXF文件导入，具体步骤如下：第一步：打开CAD，在CAD中输入要添加的汉字，如下图的左下角的A是输入字符和汉字的，比如输入我的文档要设置好字体大小，根据你的需要设置。

点击确认，然后找到你刚才输入的汉字，修改字体大小，选中字体，右键选缩放，选择一个基点，输入比例因子，刚才是2.5的大小，我想设置为6的大小，所以现在输入2.4的比例因子，右键确认第二步：利用CAD 的express tools工具导出文字选择对象，单击文字，然后单击右键文字已经改变了颜色。

第三步：保存格式，文件—另存为---选择保存DXF格式CAD部分的工作已经完成，接下来该是导入ALLEGRO的操作了第四步：新建一个BRD文件，命名保存，名字最好不要用中文，用英文或是数字字符都没问题的。

第五步：导入DXF文件然后点击edit/view layer 编辑层设置勾上select all,在class 选择board geometry ，在subclass选择silkscreen_top,放在丝印层，（根据个人需要，你需要放在哪一层就选哪一层），设置好以后，一定要点击一下map这个按钮，不然导入以后会出错。

点击map按钮后，class和subclass下面才有显示你所选择的内容然后点击OK，返回到导入对话框，注意，fill shapes要勾上，不然字体就是空心的点击import导入，你会在电路板上看到导入的汉字了这是表示导入成功的标志，若有错误会提示最后，若是没看到导入的字体，需要把板子设大一点设置完之后就能看到导入的汉字第六步：利用sub drawing 命令导出clp格式文件根据提示操作，输入选择一个点，指定一个基准点，具体操作为：出现enter selection point后，框选你要导出的部分，下面框内有提示pick clipboard origin point，然后在你框选的右下角单击左键，出现对话框输入名字保存，必须是.clp文件，注意：命名不能包含中文或是非法的符号第七步：导入刚才那个导出的clp文件，打开你需要添加汉字的BRD文件（PCB板子）弹出对话框如果没看到你刚才保存的文件名字，你需要设置一下路径，如下点击 yser preferences 后弹出一个界面左侧选择paths—config 找到clippath 点击回到导入对话框，在对话框中，选择你保存的那个文件名，OK点击你想放置的位置即可。

如何在ALLEGRO中添加汉字(有详细操作步骤)

如何在allegro16.3中添加汉字Allegro软件是不能直接添加汉字的，要在Allegro的PCB中添加汉字，需要借助第三方软件，比如CAD生成的DXF文件导入，具体步骤如下：第一步：打开CAD，在CAD中输入要添加的汉字，如下图的左下角的A是输入字符和汉字的，比如输入我的文档要设置好字体大小，根据你的需要设置。

点击确认，然后找到你刚才输入的汉字，修改字体大小，选中字体，右键选缩放，选择一个基点，输入比例因子，刚才是2.5的大小，我想设置为6的大小，所以现在输入2.4的比例因子，右键确认第二步：利用CAD 的express tools工具导出文字选择对象，单击文字，然后单击右键文字已经改变了颜色。

第三步：保存格式，文件—另存为---选择保存DXF格式CAD部分的工作已经完成，接下来该是导入ALLEGRO的操作了第四步：新建一个BRD文件，命名保存，名字最好不要用中文，用英文或是数字字符都没问题的。

第五步：导入DXF文件然后点击edit/view layer 编辑层设置勾上select all,在class 选择board geometry ，在subclass选择silkscreen_top,放在丝印层，（根据个人需要，你需要放在哪一层就选哪一层），设置好以后，一定要点击一下map这个按钮，不然导入以后会出错。

点击map按钮后，class和subclass下面才有显示你所选择的内容然后点击OK，返回到导入对话框，注意，fill shapes要勾上，不然字体就是空心的点击import导入，你会在电路板上看到导入的汉字了这是表示导入成功的标志，若有错误会提示最后，若是没看到导入的字体，需要把板子设大一点设置完之后就能看到导入的汉字第六步：利用sub drawing 命令导出clp格式文件根据提示操作，输入选择一个点，指定一个基准点，具体操作为：出现enter selection point后，框选你要导出的部分，下面框内有提示pick clipboard origin point，然后在你框选的右下角单击左键，出现对话框输入名字保存，必须是.clp文件，注意：命名不能包含中文或是非法的符号第七步：导入刚才那个导出的clp文件，打开你需要添加汉字的BRD文件（PCB板子）弹出对话框如果没看到你刚才保存的文件名字，你需要设置一下路径，如下点击 yser preferences 后弹出一个界面左侧选择paths—config 找到clippath 点击回到导入对话框，在对话框中，选择你保存的那个文件名，OK点击你想放置的位置即可。

Cadence Allegro简易手册(中)

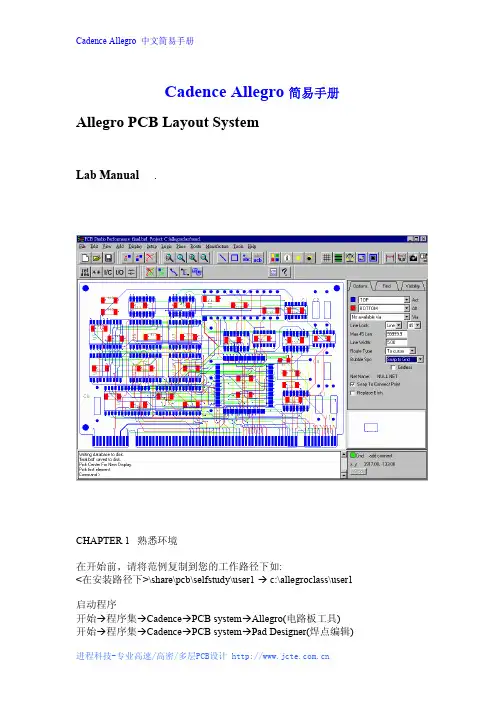

Cadence Allegro简易手册Allegro PCB Layout SystemLab Manual.CHAPTER 1 熟悉环境在开始前请将范例复制到您的工作路径下如:<在安装路径下>\share\pcb\selfstudy\user1 Æ c:\allegroclass\user1启动程序开始Æ程序集ÆCadenceÆPCB systemÆAllegro(电路板工具)开始Æ程序集ÆCadenceÆPCB systemÆPad Designer(焊点编辑)开启旧档选 FILE/OPEN 请开启 C:\AllegroClass\User1\Cds_Routed.brd档如果选了Change Dir 则会将现有路径C:\AllegroClass\User1变成你的内定工作路径认识你的工作窗口有指令区menu bar图标区icon ribbon控制盘control panel工作区design window状态区status window命令区console window.若想自定窗口位置customize 则选View-Customization / Display可设左侧control panel 所放的新位置为浮动式undocked贴左侧Docked_left贴右侧Docked_right(系统值)View / customization / toolbar 则设定控制图标区显示效果项目…显示缩放Zoom by Point Æ显示框选区以左键框二点Zoom fit Æ显示资料全区Zoom in Æ放大比例Zoom out Æ缩小比例Zoom world Æ显示整个工作区Zoom center Æ光标点为下个屏幕中心按Ctrl键配合按着的鼠标右键画w即可Zoom fit.若画Z即可Zoom in画面平移PAN1.利用方向键可平移2.三键鼠标则按中间键即可动态平移.若为二键鼠标则为右键+shift显示项目控制在右侧的控制盘中有visibility 项目来控制显出的对象打勾者代表要显示详细的设定则用指令Setup-color/Visibility而这些对象分成群组 Group级Class次级 Subclass在此可控制图层及各项目的显示与否,我们顺便试一下如何录script1选File-Script指令,键入文件名为colors(勿按Enter键),再点选Record记录2 选Color/Visibility指令,如果要全关选右上角的Global Visibility将值改为All Invisible确定后选套用Apply.这样会关所有显示项目3 选群组中的Components,找到Class里的Ref Des请把它底下的Assembly_top 方框勾选起来表示开启其显示4 选群组中的Geometry把它Board Geometry里的OUTLINE打开, 也把Package Geometry里的Assembly_top 打开5 选群组中的Stack-up,把TOP和BOTTOM的Pin.Via.DRC.Etch打开.而GND及VCC只开DRC.ANTI ETCH如果要设新颜色请在下方色盘Palette中选要用的新颜色,再将它点到要修改项目的色块上就可改过来了6 停止script录制选 File-Script-Stop.先前的层面及颜色设定都会被存在colors.scr中.此colors.scr是一个文字文件,可用一般的文字编辑程序或File-File Viewer加以编辑如果要测试script,请先用All Invisible全关所有显示,再到下方命令列中输入replay colors就会看到程序把先前的设定重跑一次,而显示也回来了标示亮度Highlight将特定对象标示亮度以图形效果显示其特异性如以要找一颗U3的零件为例:1先Zoom in2选标示亮度Display Æ Highlight或其图示3在右侧选高亮度的颜色4选Control panel 中的Find 页面5在Find by name 后net改成symbol (因为是找零件)6点Move键找到U3 (敲入U3 U* 按Tab键)按Apply OK7光标移至右下角全图显示区按右键选Find Next 即可将此对象显示于画面中央控制可被选取对象在编辑对象如:移动复制删除之前须选到所要的对象所以选取对象等的控制会影响后续的动作流程以移动U4的零件及移动U4零件名称RefDes为例1Zoom in到U4附近(在左上角)2选Edit Æ Move指令3选右侧的Find页面4在Find的页面中选全选ALL ON5点 U4的字符串部份你会看到U4会被抓到游标上而你正在移动U4这颗零件(因为symbol有被选取)6选右键中的OOP取消移动U4的动作7在Find页面中选全关ALL OFF 只选Text项目8再选U4字符串部份只有U4字符串被抓起像在调文字面的位置所以跟选择项目很有关系9取消检查数据项利用Display Æ Element 或其图标检查对象内容1先Zoom in2选Display Æ Element或图示3在Find中选ALL ON4随点选对象的不同会显示其相关的资料CHAPTER 2零件的整备本阶段要试建一颗14PIN DIP 零件零件的组成有焊点 PADSACK零件Package symbol每一个接脚PIN及孔Via皆视为一焊点PADSTACK如以60-38为例进入程序开始Æ程序集Æ cadence Æ PCB Systems Æ PAD Designer改种类为贯孔Through单位为mil精确值为1 (小数后1位)焊点在每一铜箔层皆要有一般点regular PAD梅花瓣Thermal-relief PAD挖开点Anti-PAD的三种效果1选Layer 页面2点选Begin Layer3在一般点项目设形状为Circle width为60height为604在梅花瓣设形状为circle值为80Flash项目为TR805在挖开点设形状为circle值为80由于其它层设定相仿可点左侧Bgn按右键copy复制6点internal 的左侧按右键选右键paste即可贴入不须重key in7以同样方法贴到END层8在SOLDERMASK_TOP层的Regular PAD设circle大小为709一样复制到SOLDERMASK_BOTTOM钻孔定义如果定为Through-Hole焊点须定孔径及钻孔符号在Drill Hole 项目中定Plate Type 为Plated (孔壁镀铜)孔径38. Drill symbol的Figure为钻孔符号效果Character为标示字符串Width height为符号的宽及高储存焊点选File Æ Save as 存到 C:\allegroclass \ user1 档名为 60C38d.PAD实体零件的建立建立实体零件的格式不同所以须进入零件建立模式下1File / New 在DRAWING NAME中敲入新零件名如DIP14并在DRAWING TYPE中选PACKAGE SYMBOL2设作图环境选SETUP – DRAWING SIZE在Move Origin项目中的XY各敲入5000使原点调整至适当位置3加入焊点选ADD PIN或其图示并右侧OPTION项目中敲入焊点60S38D后按Tab键状态列会显示出Using ‘ 60S38D.PAD’4光标移至状态列点选后敲入x 0 0会把第一接点放到原点 00的位置上(x须为小写)窗口缩放到PIN1附近5在右侧OPTION中改焊点为60C38D后按Tab键在Y的Qty项目中输入6 6在状态列输x 0 100则会放入向下距100mil的27接点7把Y项目的Qty改7个次序order改up8状态列输入x 300 –600会放入第8PIN到14PIN之焊点但是其脚号仍位于焊点左侧可按右键之OOP取消9将OPTION中的OFFSET值由-100改为100 (表右边100mil处)于状态列输入x 300 -60010完成按右键中的DONE文字面绘制 SILKSCREEN要调整格点大小时请以SETUP /GRIDS将NON-ETCH的X Y值键入25表文字面绘制格点为251选ADD/LINE2将右侧OPTION选为Package Geometry下的SILKSCREEN_TOP设画线角度等3画上文字面的矩形框组装外型绘制Assembly outline (可省略)同文字面之动作但层面为Package Geometry下的Assembly-Top设文字面之零件名称及零件号1选Layout_Label Æ Ref Des或其图示2图面为 refDes下的Assembly_Top3点选放零件名称的好位置(须在Assembly outline中)4键入名称如U* (请先注意右侧的字体基准点角度)5选Layout_Label中Æ Device6选适当的位置后键入 dev type后按右键的DONE绘制零件限制区Package boundary (可省略自动抓)定义零件高度(需要有Package boundary才可定义)1Setup-Area-Package Boundry Height层面为Package Geometry下的Place_Bound_Top2点先前建的Package Boundry 区域3输入高度值如180若没设则以Drawing option下的symbol Height为其内定高度值存零件文件(两者都要存)1选File Æ Create Symbol存成可放到PCB上的.PSM檔2选File Æ SAVE存成供以后修改的图形.DRA檔以自动程序建零件利用Symbol Wizard填入参数自动建零件1、File /New后在Drawing Name键入名称如dip16在Drawing type选PackageSymbol [Wizard] 后选OK2选Package Type为dip后点Next (选零件包装)3套用CADENDCE规划选Default Cadence Supplied template套用其它零件则选Custom template后选.Dra档套入后选Next4设定使用的公英制准确位数及名称前字符串prefix5依不同零件外形设定其参数如脚数Number of Pins脚距LeadPitch行距Terminal row spacing文字面的宽及长Width&Length)6选套用的焊点(一般焊点及第一脚)7定零件原点为中心center of body或第一脚pin1 of symbol及是否另存.PSM檔8选Finish 即OKCHAPTER 3板框绘制板框在Allegro中属于特殊的Mechanical Symbol板框为电路板的外形尺寸,其来源可由手工绘入.,键坐标输入画成.如果有Option 接口的话可由AUTOCAD转入DXF或Pro-Engineer的IDF.键坐标画图框1选File一New,在檔名Drawing Name中敲入如cds_outline.请注意格式务必改成Mechanical Symbol后按OK2设绘图区选Setup一Drawing Size.将图区Size设成A.并把DRAW Extent改设成Left X与Lower Y在设原点偏移量.Width 与Height设工作区大小设工作格点选Setup一Grids.将Non-Etch的格点设为25后按OK画板框选Add一Line.注意层面须改成BOARD GEOMETRY/OUTLINE.请输入x 0 200iy 2300ix 4000iy –2300ix –100iy –200ix –3700iy 200x 0 200 完毕按右键下的Done定工具孔Tooling Hole选指令Add Pin在右侧的Padstack中输入hole109再按Tab键.请在命令列输入x 100 300x 100 2400x 3900 2400 完毕按Done 结束标尺寸Dimension利用Dimension linear指令,层面会自跳到BOARD GEOMETRY下的DIMENSION.点选被测线段就可拖出其尺寸标注线放上.倒角Chamfer如果画的板框有直角要倒角,可用指令Edit一Chamfer.在右侧Options中TrimSegment的First栏设50.表示未倒角的两边线段长为50mil.试着点要倒角的第一段线,再点它的垂直线,就可做出倒角效果来设走线及摆零件区1先Zoom in到图框的左下角,2选Setup一Area一Route Keepin(走线区)在板框内的50mil(二个格点)内画出其布线限制区.(会在ROUTE KEEPIN下的ALL.)3选Setup一Area一Package Keepin(摆零件)画出相同的限制区设禁止摆零件及走线区选Setup一Area一Route Keepout(走线)画上不能走线的范围,其显示为一填满区.试画过后请Edit一Delete删除(在Find中要勾Shape),否则稍后可布线区域可能不够.其它如ViaKeepout则为禁打贯孔区存板框檔1选File一Create Symbol设入档名如cds_outline后选Save会存成cds_outline.bsm的Board Symbol 檔.2再选File一Save存成cds_outline.dra的图形文件.建立环境档Master Design File (.brd)环境档通常是只先放入板框而未含有逻辑数据的作图文件.利用它把大家讨论过认证的Geometry先设好的存在图档上.达到统一作图环境的目的.当成公司内的标准档.1选File一New,在檔名Drawing Name中敲入如cds_master.请注意格式为Layout 后按OK2设绘图区选Setup一Drawing Size.将图区Size设成B.,小数后位数Accuracy设成2.并把DRAW Extent的Left X设成-5000 ,Lower Y设成-5000完成按OK3放入板框零件,选Place一By Symbol一Mechanical,先点Library键才会列出各Mechanical Symbol,选先前建的cds_outline后按OK键准备放到图上4在命令列敲入x 0 0 ,放到图上(0,0)点.完毕按Done加图框Format Symbols如果要加上图框或其它注意事项宣告1Place一By Symbol 一Format, 先点Library键使列出各Format Symbol.如果点选Asizeh.表示要挂上A Size 横向的图框2利用光标把图框放至工作区上(请并确定板框数据含于图框范围内)3按右键选Next选到Note这个Symbol4请放在图框内板框外的适当区域中预放零件如果有特定的零件位置或固定的某几颗零件如connector.switch.等等.可以先摆到板上1选Place一By Symbol一Package.点Library使列出各实体零件.请选其中的conn140后按OK2在命令列输入x 3775 -200后按Done摆到图上设颜色1进到Color/Visibility中设定显示项目或其颜色.如果先前已存有Script 文件请Replay控制图形效果,请在命令列输入 replay colors层数设定Cross SectionAllegro内定的板层为二层板(指二个电气层).您如果是多层板则必须先宣告其层面结构.如层数.材质.用途.Subclass name.正负底片效果等.而其材质的种类及特性定义在<cds ins dir>/share/pcb/text/materials.dat檔中1选Setup一Cross Section点FR-4层名左侧的Edit后选Insert新增,则在原层之上会加入一个新的FR-4层.请总共新加入8层,因为我们待会要宣告此板为六层板,加上五层FR-4介质层及二层原有的空气层全部为13层.2点选第二个FR-4层准备把改设为内层的GND.请点其材质Material项目改设为铜箔Copper,将层面特性Layer Type改选成Plane,而Etch Subclass name取名成GND.最后把其底片效果由念Positive改为Negative表示此层为负片.3最后设定完成如下.表示此板为47.2mil厚的六层板.如果要删层则点选那一层其左侧的Edit键后按右键选删除Delete即可存环境档宣告完毕要存成环境档,请用File-Save As另存新档设入档名为cds_master1.brd 存入.通常Allegro的环境档可统一放在<course inst dir>/allegro/project1/worklib/esdesign/physical路径下CHAPTER 4加载联机关系与设定规范载入联机关系Load the Netlist联机关后档是一个由线路图程序所产生的文字文件netlist目的在交代零件(外型名称)及联机关系(接点及讯号名).要是零件需要作功能互换(gate swap或pin swap)则需另定零件宣告文件device file.如果有同类型但不同名零件可用对应文件map file宣告其对应不需每颗皆定义.以ORCAD为例,再执行完ERC电器检查后.即可执行其Tools-Netlist将线路图档转出联机关系档,其格式请选用others页面里的Allegro.就可把整份图转成一个联机档 .net或.txt零件若是在布线时会做swap的联机交换则须为零件定义其Device file 以宣告其零件之脚数闸数等到时:7400会对应7400.TXT套入宣告如果二者名称不同可以devices.map档宣告其对应性.以下devices.map为例零件7400会对应到74abcd.txt的device檔而非7400.txt如果要零件宣告文件device file,新版的ORCAD 9.x可用指令Accessories-Allergo Netlist自动产生各零件的device file.不需手动以文字编辑程序逐一编写载入联机 Import Logic1. 选File/Import Logic定来源格式Logic Type为Third party.2. 来源档案 Import From 点选后再选Browse键选文字联机文件的3rdparty.txt.3. 是否替换新零件Replace changed component.设Always4. 是否允许拆原有布线Allow etch removed during eco依情况而定5. 设定转联机关系时取代原图上的逻辑数据supersede All logical.6. 要加载联机成为电路板文件选加载Import.设计规范Allegro的设计规范是在定义设计过程中的条件限制,这些条件的设定是用来作为设计时安全检查的标准.例如我们可以定义层数,各层的规范,特殊讯号的限制条件如线宽间距打贯孔数,或特定区域条件等等,以配合电器或机构考量.而且宣告过的规范存在图档上,可避免以后布线时因考量因素众多而疏漏所造成需重修的情况.设定内定设计规则内定设计规则是给图文件中未经特定宣告的任意讯号(一般线)所套用进入Setup-Constraints请点选内定标准值Default Value设定其线到线,线到点,点到点,线宽,套用的贯孔等设定其它的设计规则在一份图档上有些特殊的线有其不同的规则相对于先前定的内定标准值如CLOCK讯号它的间距如为10 mil不同于先前内定的 5 mil.其步骤为定RULE SET请点选SPACING RULE SET下的SET V ALUE.在DELETE后的空白处输入 10 MIL SPACE后点选加入键加入新的RULE SET.随后输入其各间距的值再按OK键确定宣告相关讯号选ATTACH PROPERTY -NET,选右侧的FIND点选下方的FIND BY NAME切换成NET后再输入CLK2.程序跳出其PROPERTY画面请选NET-SPACING-TYPE, 在其V ALUE中输入其组别名称如CLOCK后按APPLY确定讯号套上RULE SET选在SPACING RULE SET中的ASSIGMENT TABLE设定各个RULE SET之间的规范如CLOCK与NO_TYPE指先前订的CLOCK(本例中只有CLK2)与一般讯号NO_TYPE所套用的间距值为10 MIL SPACE设定实体规范在实体规范PHYSICAL RULE SET中选其SET V ALUE键,在DELETE后的空白处输入10 MIL LINE 后点选加入ADD键,建立新的PHYSICAL SET.随后输入其允许最小线宽MIN LINE WIDTH,缩线后最小线宽,最大线宽,是否形走线,套用的贯孔焊点为何等等.,结束按宣告相关讯号选ATTACH PROPERTY-NET,选右侧的FIND点选下方的FIND BY NAME切换成NET后再输入REF.程序跳出其PROPERTY画面请选NET-PHYSICAL_TYPE在其V ALUE中输入其组别名称如ANALOG后按APPLY确定讯号套上RULE SET选在PHYSICAL RULE SET中的ASSIGMENT TABLE套上各个RULE SET的规范如把ANALOG套上先前订的10 MIL LINE,NO_TYPE指一般讯号请套上DEFAULT.第二项为AREA是当有设定特定区域AREA时才有对应的新值可输入STUB LENGTH,允许最多贯孔数MAX VIA等等而AREA则是以特定区域的方式来宣告其特别的设定值如线宽间距等设计规范存盘我们可将前面所设好的规范存成一个技术文件TECH FILE,请选指令FILE-EXPORT-TECHFILE设好文件名再按执行RUN键即可产生下次开新文件时层面只有二层,也没有特殊线宽或间距等设定,这时你可以加载技术档..这样这些设定即不须重设只须要把新讯号重新指定其对应的规则就可了查属性要检查己订属性可用1选EDIT-PROPERTIES配合右侧FIND2 选DISPLAY-PROPERTIES指令后选要查询的值如NET_SPACING_TYPE,再于V ALUE栏输入查询值如 * 表示任意即可查到先前订的CLOCK.在您绘图的过程中Allegro会以先前订的规范持续的检查你的图档当它有违规时则会有DRC的标记在上面.而这个蝴蝶形的标记的两边各有一个英文字母代表它检查的数据种类如L表线段LINE,.V表VIA,P表PAD等等,使我们能很快的知道错误在那儿而侦测到的错误项目又是什么数据间的状况可以马上加以改正.您也可以用SHOW ELEMENT的指令来查看更详细的结果Chaper 5摆放零件在建完零件,传入联机关系,订好规则之后紧接着的就是零件的摆放动作在图示中通常已经挂上了一些有关摆放零件的图标而这些图标就如同指令PLACE下的各个摆放功能请开启位于c:\\allegroclass\user1\ 底下的constrainted.brd手动编名因为置于板上的金手指尚未命名所以我们必须手动的帮它编名请选Logic-Assign RefDes并点选右侧Options下方的RefDes字段中输入J1 点选金手指则会把这颗零件命名为J1设定摆放格点设摆放零件时移动零件的距离请选Setup-Grid下的Non-Etch将其Spacing X:值输入50,Y:值输入50.要不要显示格点则设定左上角的GRID ON以零件名称摆放Placed By RefDes一般摆零件时习惯边看线路图边摆零件,所以我们须将相关的零件逐一叫出这样就会用到此功能请选Place By RefDes指令敲入零件名U5后按OK就可抓出U5到图上准备摆入.如果想要旋转,请按鼠标右键选择Rotate这时零件上就会跑出一根控制杆到光标位置利用鼠标转动即可控制其旋转角度.按左键可停止旋转.移动到要摆的中下图区后按右键选Done放置如果摆上的零件看起来是一个填满的大方块是因为开启了它的限制区.想关闭请至Display-Color/Visibility把Package Geometry/Place_Bound_Top项目勾勾去掉除了此种方法外如果新摆入的零件都须转一个特定角度的话可到Setup-Draw Options选其中的SYMBOL把Angle字段输入或改选成90再点OK键试着抓U7进来摆,你可看到它己是旋转了90度等着您摆入移动零件如果已摆入零件其位置须要挪移请选Edit一Move后再到右侧的Find项中全关只留Symbols.请点选要移动的零件(最好点它的名称字符串)零件就会被抓到光标上,待移到新位置后,点右键按Done即完成移动一群零件同样以Edit一Move指令以鼠标左键框出一个区域,框住要一齐挪移的零件(如果要放弃框选范围可选右键下的Oops).再以左键定其基准点就可一齐移动到时再以右键下的Done确定.再框选时请勿框到 Board Outline,Keepins,keepouts的Board Symbol资料.其它摆放的动作有Place一Component一ICs 摆IC类零件Place一Component一IOs 摆输出入类零件Place一Component一Discrete 摆附属小零件Place一Component一ALL 摆所有零件联机互换的动作有Place一Swap一Component 零件位置互换Place一Swap一Functions 闸联机互换(需有device宣告)Place一Swap一pins 接点联机互换(需有device宣告)联机显示控制联机指点到点间用来表示其电气接续性的表示线.我们会依不同需求开关某些零件或讯号的显示效果来达到评估布线策略的目的显示(关闭)所有联机Display一Show(Blank) Rats一All显示(关闭)单颗零件Display一Show(Blank) Rats一Component显示(关闭)单条联机Display一Show(Blank) Rats一Net产生摆放零件报表您可以产生一份摆放零件报表它可列出图中已摆放及未摆放之零件数据您在摆完零件后可用它来再确认是否有漏网之鱼尚未摆入HAPTER 6 布线布线相关指令设定布线格点随着不同的布线须求.您可为不同层设定不同的布线格点或是设定所谓的不等距格点如8 9 8这样的工作格点.指令为Setup一Grids设定格点,其中左上角的Grids On 为设定是否显示格点.Non-Etch为非电气层格点如摆零件.All Etch为所有电气层之走线格点.Top….为各电气层之走线格点值在布线时我们必须在右侧的Options中设定布线的工作层Act及代换层Alt在走线时首先走在工作层上如果要换层只须连续点二下左键(双击)则您的工作层及代换层会自动互换并打上贯孔试走第一条线1请先关闭所有联机显示,然后选Display一Show Rats一Net按鼠标右键选其中的Net Name输入 clk2使只开此讯号的显示效果2 Zoom in到U15 选择布线图示或Route一Connect将右侧的Options中的Act 层设为Top,Alt层设为IS3,线的角度设45度线宽设5,布线效果RouteType设手动布线Manual.3 试着点线开始布线,一开始走出时是在正面ToP层,如果觉得走得不好请用右键按OoP取消删除布线如果不满意先前所走的布线结果可以用Delete指令予以删除但是请配合右侧Options或Find的选项让使用上更加的便利1.全线删除请选择删除示或指令Edit一Delete在Find下请先选ALL OFF再开Clines请点CLK2的布线,此线会全部高亮请再按右键下的Done就会把它删掉(请救回此线以执行以试作底下其它动作)2.线段删除如果要删掉的只是某些线段非整条布线,请在右侧的下Find关所有项目只留ClineSegs同样点CLK2你会只看到此线段高亮,如果点其它线段则先前的线段即消失被删除了3.二点间线段删除如果要删掉的只是某些线段内的一小段,选Edit一Delete按右键下的Cut,点要删掉线段内的第一点(线段变亮)再点第二点,则剩此区间高亮可删除.布线效果Routing Type在走线的过程中我们有三种效果可以选择,分别是手动布线Manual,循迹布线To Cursor,结点布线To Pick1.手动布线Manual--------在前一光标位置与目前的光标位置间显示出走线’不会自动闪其中的障碍但推线效果明显2.循迹布线To Cursor-----随游标带出布线的走向,可动态的看出将布线的效果,会自动的闪避其中的障碍3.结点布线To Pick--------前后光标点间无法看到动态的布线轨迹,但是会自动闪线且速度比较快右键指令走线的过程中按鼠标右键会出现一些选项Done =>布线停止,回到空-状态IdleOops =>取消前线段动作Cancel =>取消前指令Next =>布线暂停,改走其它线Temp Group =>宣告走bus线讯号Complete =>结束bus线讯号选入动作Reject =>放弃现有选取,可改选其它Add Via =>打贯孔Finish =>以同层自动走完未布线段Snap Rat T =>移动讯号T点位置Neck =>窄线布线,须依Physical Rule Set宣告New Target =>改定同讯号的目的点(布线终点)No Target =>尾段讯号不显示Swap Layer =>走线换层(Act层换到Alt层) Toggle =>出线角度切换(先直再斜或先斜再直) 打贯孔贯孔是用来导通层到层之间的讯号关系,贯孔必须有焊点的特性在布线的过程若加入贯孔则其工作层与代换层就会自动切换走到对应的布线层面.动作为连续点二下左键(双击)或选右键里的Add Via.移线利用移线指令SLIDE可移动先前所布的线段.你只需要选好指令后用左键点选要移动的线段即可动态的移动此线段,而与此线段相连的线段效果也会自动调整保持整体的完整性1请开启档案CDS_ROUTED.BRD稍为Zoom in到局部区域上.请选图标区上的移线图示或ROUTE一SLIDE2在右侧的Find项目中全清只留Via及Segment3以左键点选线段移动看看,也以左键定其新的落点4可以试着改变调整右边设定如角度CORNER或最大斜线长度Max 45 Len看看它的效果修端点VERTEX要挪动,新增,重迭,删除(选右键下的DELETE VERTEX),请利用EDIT-VERTEX或按F7键.即可修整端点自动整线有Route-Custom Smooth或Route-Gloss可执行SPECCTRA自动布线当您执行ROUTE一SPECCTRA-Auto儿时Allegro会发起SPECCTRA的自动布线程序并建立一个同档名的.dsn檔.在自动布线结束后SPECCTRA会产生一个.ses檔在回到Allegro时转入成已布线档SPECCTRA手动布线执行ROUTE一SPECCTRA-Interactive,可转档到Specctra并以其EditRoute作手动布线产生未布线报表在布线完毕后.我们如果要确定定否有未布线点仍然存在.可以执行TOOLS一Reports选输出的资料为Unconnected pins再点Run键就会产生此报表加以查核CHAPTER 7 内层及铺铜如果您的设计超过二层,那么您就须要设定其内层铜箔的效果包括它的铺铜箔效果,所带的讯号名,避开的间距,内层切割等等的问题通常铜箔分二种,正片铜及负片铜.正片铜显示的是含铜的部分,也就是黑的部分以后就是铜箔.在Allegro中的正片铜您可以看到它所挖开的开孔void 及所接的梅花瓣Thermal 它的缺点是一但铜箔的接续性更改如移零件或贯孔.则铜箔须要重铺以重新连结正确的梅花瓣及挖开不同讯号点负片铜显示的是以后要挖掉铜的部分,反而是白色的部分以后才会有铺铜在Allegro中负片铜只是显示一些点在内层上面.随着所设定的讯号.程序会自动判定那些点该是要改成内层要接的Thermal Relief定义效果,那些不接的点其内层必须是挖开的Anti-Pad定义.Allegro并不会把那些焊点挂在层面上.好处是零件或是贯孔可随意移动不须重铺重算.只有在他产生底片输出时才会将焊点数据并入处理.而它的缺点是您无法在图上即看到真实的底片效果.(尤其是梅花瓣)宣告内层负片铜l.Add一Shape一Solid Fill画内层铺铜范围2.Edit一Change Net(Pick)宣告铜箔的讯号名3.Shape一Fill填铜箔1请开cds_routed.brd檔.设定Setup一Drawing Options在Display项目中勾选Thermal Pads(显示梅花瓣) 及Filled Pads and Cline Endcaps(填满式显示)选项2 选Display一Color/Visibility把Group项目改成Stack再把底下的Etch项全关只留VCC层.其它项的PIN与VIA也是只留VCC后跳出3选Add一Shape一Solid Fill在右侧设Etch及VCC层,在板内的走线区范围内Route Keepin画一个Polygon画完按右键Done结束4宣告内层讯号选Edit一Change Net(Name)在列表中选VCC后跳出5填铜箔.选Shape一Fill这样会灌满并显示出Thermal Pad(单线)及AntiPad的效果宣告内层正片铜l.Add一Shape一Solid Fill画内层铺铜范围2.Edit一Change Net(Pick)宣告铜箔的讯号名3Shape一Parameter设定自动挖开铜箔的效果4V oid一Auto执自动清铜动作(讯号不同者挖开,相同者挖开后架上桥接花辫)5Shape一Fill填满铜箔效果1 选Display一Color/Visibility把Group项目改成Stack再把底下的Etch项全关只留GND层.其它项的PIN与VIA也是只留GND后跳出2选Add一Shape一Solid Fill在右侧设Etch及GND层,在板内的走线区范围内Route Keepin画一个Polygon画完按右键Done结束3宣告内层讯号选Edit一Change Net(Name)在列表中选GND后跳出4选Shape一Parameters设定挖开的项目,间距值,效果等参数5选V oid一Auto在跑了几秒后可看到铜箔该接的变成正片的梅花瓣.不该接的自动避开挖空。

Allegro输出DXF文件操作指导

Allegro输出DXF文件操作指导Allegro支持输出DXF文件，用于检查PCB的结构，具体操作如下1.首先在PCB上打开需要的输出的层面，需要哪层开哪层，如下图所示2.点击file-export3.弹出一个对话框，输入文件名，格式选择Reversion14 ，单位选择mm，精度选择44.然后点击Edit5.会出现一个对话框，选择select all ，勾选Use layer names。

，最后点击Map6.最后点击ok7.回到页面，点击export8.可以看到DXF文件已经输出9.打开DXF文件的样式如下图This section is describe what the function allegro have ,helpfully could let user know more about allegroAllegro Design and Analysis includes design authoringPCB layout and Library and Design Data ManagementWith. It can ensure the end-to-end design of PCB with high quality and efficiencyRealize smooth data transfer between tools, shorten PCB design cycle, and shorten productMarket time1. Design authoringProvide a flexible logic constraint driven flow, management design rules, network hierarchy,Bus and differential pair.1.1.1 Main features and functionsThrough hierarchical and design "derivation" function, improve the original of complex designMap editing efficiency.Powerful CIS helps users quickly determine part selection and accelerate design flowAnd reduce project cost.1.2.1 Main featuresSchematic designers and PCB design engineers can work in parallel. Advanced design efficiency improves functions, such as copying the previous schematic design Select multiplexing with or by page. Seamless integration into pre simulation and signal analysis.1.2.2 Main FunctionsProvide schematic diagram and HDL/Verilog design input.Assign and manage high-speed design rules.Support netclasses, buses, extension networks and differential pairs. Powerful library creation and management functions.Allows synchronization of logical and physical designs.Realize multi-user parallel development and version control.Pre integration simulation and signal analysis.Support customizable user interface and enterprise customization development.1.3 o Allegro n Design Publisher1.3.1 Main Features and FunctionsAllows you to share designs with others using PDF files.The entire design is represented in a single, compact PDF format. Improve design readability.Provide content control - users can select the content to be published.1.4 Allegro A FPGA m System Planner1 1.4.1 Main features and functionsComplete and scalable FPGA/PCB collaborative design technology for ideal "Design and correct "pin assignment.Scalable FPGA/PCB protocol from OrCAD Capture to Allegro GXLSame as the design solution.Shorten the optimization pin allocation time and accelerate the PCB design cycle.2. B PCB layoutIt provides expandable and easy to use PCB design (including RFPCB) Then drive PCB design solution. It also includes innovative new automatic deliveryMutual technology can effectively improve the wiring of high-speed interfaces; Apply EDMD (IDX) mode, which makes ECAD/MCAD work smoothly; Execute modern industry standard IPC-2581,Ensure that the design data is simply and high-quality transferred to the downstream link.2.1.1 Main featuresSpeed up the design process from layout, wiring to manufacturing. Including powerful functions, such as design zoning, RF design functions and global design rules Stroke.It can improve productivity and help engineers to quickly move up to mass production* g- M4 G8 |6 }9 k7 G2.1.2 Main FunctionsProvide scalable full function PCB design solutions.Enable constraint driven design processes to reduce design iterations. Integrated DesignTrueDFM technology provides real-time DFM inspection. Provide a single, consistent context for management.Minimize design iterations and reduce overall Flex and rigid flexible designCost, and has advanced rigid and flexible design functions.Realize dynamic concurrent team design capability, shorten design cycle, and greatly reduceTime spent in routing, winding and optimization.Provide integrated RF/analog design and mixed signal design environment. Provides interactive layout and component placement.Provide design partitions for large distributed development teams. Realize real-time, interactive push editing of routing.It is allowed to use dynamic copper sheet technology to edit and update in real time.Manage netscheduling, timing, crosstalk, routing by designated layer and area Bundle.Provide proven PCB routing technology for automatic routing.Realize hierarchical route planning and accelerate the completion of design.Shorten interconnect planning and cabling time for high-speed interface intensive design.Provide a comprehensive, powerful and easy-to-use tool suite to help designersEfficient and successful manufacturing switch: DFM Checker is aimed at the company/manufacturerReview the specific rules of manufacturing partners; Used to reduce manufacturing and assembly documentsThe document editing time of the file can reach 70%; The panel editor will assemble the panel designThe intention is communicated to the manufacturing partners; Output design data in various manufacturing formats.3. y Library d and n Design a Data ManagementFor cost-effective projects that need to be delivered on time, it is easy to obtainCurrent component information and design data are critical. library and designData management is a collaborative control of the company's internal cooperation and design processAdvanced functions are provided. As the design cycle shortens and the complexity increases, youThere must be a design approach that increases predictability and accelerates design turnaround.3.1.1 Main featuresReduce time and optimize library development related resources. Improve the precision in the process of parts manufacturing. Q9 b3.1.2 Main functionsReduce time and optimize library development and validation through integrated creation and validation processes Certification related resources.A simple method to develop devices with large pin count can shorten the time from a few days to A few minutes.Powerful graphic editor supports custom shape and spreadsheet import forSchematic symbols are created to ensure the reliability and integrity of data.Supports the import of part information from general industry formats, allowing rapid creation and Update part information.Common library development environment supporting schematic tools from different suppliers, including Mentor Graphics Design Architect and Mentor Graphics Viewdraw。

Allegro操作流程

Allegro操作流程（廖平）一常用命令键介绍................................................................................. 1- 4二建立板框、层数设定、GBR底片文件设定............. 5- 7三 DXF的输入、输出.......................................................................... 8- 9四 NET IN （导网表）........................................................................ 10-12五 LAY线规则设置............................................................................ 13- 21七零件的检查.. (22)八出GERBER ............................................................................................ 23- 30一常用命令键介绍1 菜单窗口中快捷常用命令键介绍2其它常用键介绍File菜单中常用介绍“Import”输入主要命令如左下图；“Export”输出主要命令如右下图；File中“Plot Setup”打印设置；“Plot Preview”打印预览；“Plot”打印；“Change Editor”更改版本；Edit菜单中一些常用功能键如下图Display菜单中一些常用功能键如左下图；Setup菜单中一些常用功能键如右下图Shape菜单中一些常用功能键如左下图； Logic菜单中一些常用功能键如右下图Place菜单中一些常用功能键如左下图 ; Manufacture菜单中一些常用功能键如右下图Tools菜单中一些常用功能键如下图二建立板框、设定PCB板层数、GBR底片文件设定1板框的建立操作方式如下：点击菜单快捷键弹出 Layout Cross Section 对话框，TOP 和BOT层为已定义；单击BOT层左边的按钮在出现的菜单中单击Insert,插入层面，如下图；连续插入多个层面，如下图；修改层面，如下图；增加多个层面以次类推；Material选择层面的物质材料类型；COPPER表示材料为铜箔；AIR表示空气；FR-4表示玻璃纤维；Layer Type 选择层面类型，Plane 表示层面的类型为整片的铜箔；Conductor表示层面的类型为走线的层面；如果内层有走线请一定记得后面选项选择正片Positive，我们现在新板内层都统一出正片3 GBR文件设定选择 Manufacture Artwork命令，弹出Artwork Control Form对话框，增加底片文件，一般走线层默认的为ETCH，PIN，VIA，如下图我们需要增加一些设定进去，鼠标右键单击“ETCH/BOTTOM”，弹出菜单选择Add 弹出Subclass Selection对话框选择BOARD GEOMETRY前面的“+”选择OUTLINE 如下图点击OK，这样就添加进去了，其它走线层同样的方法添加进来；建立Soldermask底片文件或者其它的文件方法：在Artwork Film Control的对话框Available films栏中BOTTOM或者其它文件命令，从弹出菜单选择Add命令，弹出Allegro PCB Design XL对话框，输入soldmask_tp，单击OK 即可，如下图所示：其它底片文件以同样的方法添加进来，以一个8层板为例子，我们需要的文件如下图我们统一按照这样的设定添加就可以了具体的GBR选项设置我们会在后面的出GERBER中详细介绍三DXF的导入、导出1 DXF的导入DXF的导入方式有很多种，我们这里按照统一转成零件的形式导进去，具体操作如下：打开PCB Flie New 弹出New Drawing对话框在Drawing_Type中选择Mechanical symbol 在Drawing Name 中输入名字点Browse存到自己项目下面去OK （如下图）（请注意我们DXF的命名方式统一按照日期来，正面的后面带“t”,背面的带“b”，这样就比较清晰明了）DXF中默认的值是毫米的，所以我们导之前要把mil转换成MMSetup Drawing Size 在User Units 里面选Milimeter OK ; FileImport DXF 弹出对话框(如左图) ，在DXF file中找到我们要导进去的的DXF 文件点击Edit/View layers 弹出对话框(如右图) 勾选Select all Class 中选BOARD GEOMETRY 点击New subclass弹出对话框输入0315t OK Map OK 自动回到DXF IN的对话框Import这样机构图就转成零件的形式了，注意要把零点坐标设置下，我们把零点坐标设在板框左下角保存到所做的项目中去，打开PCB点Place Manually 弹出Placement对话框选择Mechanical symbols 勾选0315t(由于刚在导进去的时候我们已经设置了零点坐标，这里直接输入x空格0空格0就可以了；同时我们还要在PCB菜单中点四NET IN（导网络）1 打开原理图Desig n Create Netlist 出现对话窗口，Output Format选Telesis，Net Idebtifier Scope选 Net Labels and Ports Global，Sheets to Netlist选 Active project，点击OK2 生成的网表，点击右键export存盘即可（也可存成另外的名字）3，由于我们所用的原理图导出格式不符合Allegro软件Netin的格式，所以需要把上一步导出的文件做下转换，把修改后缀master.da t 双击OR2A.EXE（注：此软件是从网上下载，若没有的同事，可问其它同事要）弹出对话窗口在Enter input filename 中输入master.dat 回车跳出Enter output filename输入回车 .此时生成的“master. net”文档已经转换成合理的格式4 打开需要导网络的PCB文件，在导入网络之前一定要注意路径的设定是否正确Setup User Preferences Editor 此时出现对话框点击Config path 点击devpath对应的选项，出现右边所示对话框，设定零件库device所在位置。

Allegro软件操作技巧

5
Allegro 软件操作技巧-lingling1350@
2）（如上右图，其它操作同前） 3）上两步得到的网络列表分别拷到《U_管脚调整》表中。
再做成 lis 文件。
14、让两孔间的线等间距：ROUTE---RESIZE/RESPACE---SPREAD BETWEEN VOIDS。对于两孔间有多跟线的情况同样适用。当然假如所有的线都用这种方法等间距的话必然很费时，修线时可以把格点改大、采用偶数小格点的方法就很容易让两根线等间距了。 15、添加测试点分为自动添加和手动添加两种，关键在于参数设置。 1）自动添加
6
Allegro 软件操作技巧-lingling1350@
设置好参数后，点 Generetetesrpoints 就会给底层每个网络加上测试点。
7
Allegro 软件操作技巧-lingling1350@
另外，测试点之间保持 75mil 以上的间距、测试点与焊盘之间要也保持适当的间距。
12
Allegro 软件操作技巧-lingling1350@
Байду номын сангаас
图a
图b
3)加粗：EDITCHANGE线宽为 50，如下图 c 所示：实际上，电源平面比顾平面内缩 40，结合第一步 OFFSET 填 15、第三步加粗到 50，不难得出，经过这一番折腾后，确实内缩了 40 吧。如果需要改变内缩大小，自己算一下具体数值就行了。
2）16.3： 16.3 创建区域规则：Shanpe Add Rect，Options 参数设置如下图（区域名称 BGA08 自动会出现在规则管理器中）画区域铜在规则管理器中的
3
Allegro 软件操作技巧-lingling1350@

Allegro使用技巧总结-经典版本

Allegro 使用技巧总结ＨＪＢ编辑整理薛强制作修改目录1. Allegro颜色设定，保存，调入和显示..........................................................................................3 2. 如何加入不同的via ..........................................................................................................................3 3. 如何让Allegro显示实心焊盘..........................................................................................................3 4. 如何让Allegro与Concept-HDL实现反向标注................................................................................3 5. 如何使用FIX ......................................................................................................................................3 6. 如何使用Sub-Drawing......................................................................................................................4 7. 如何方便快捷的Placement...............................................................................................................4 8. 如何使用Auto Rename ......................................................................................................................4 9. 如何只显示一部分飞线....................................................................................................................5 10. 如何在不同的区域设置不同的规则................................................................................................5 11. 如何更新pad 、via.............................................................................................................................5 12. 如何设置快捷键................................................................................................................................6 13. 如何在Allegro中只显示连线，不显示同一层的铺铜..................................................................6 14. 倒角Manufacture-->Dimension/Draft-->Fillet..................................................................................7 15. 差分线的规则设置............................................................................................................................7 16. 关于Export Techfile...和Import Techfile...........................................................................7 17. Strokes 的使用....................................................................................................................................8 18. 关于View -->Color View Save 的使用..............................................................................................10 19. edit -->vertex 的使用.....................................................................................................................10 20. 器件、cline 、via 翻转、copy 等问题的解决.................................................................................10 21. for padstack editor............................................................................................................................10 22. 如何导入DXF 文件..........................................................................................................................13 23. 如何在Layout 的时候动态的显示走线长度..................................................................................14 24. 如何在ALLEGRO １４．２中更改鼠标的＂＋＂大小？...........................................................15 25. 如何固定Allegro 中菜单窗口的界面大小？.................................................................................15 26. 如何切换Allegro 的新老版本？（含Bus 走线功能简介）...........................................................15 27. Allegro 中常见的文件格式.............................................................................................................16 28. 关于做封装的步骤..........................................................................................................................17 29. 如何在Allegro 中对器件厚度设定规则？.....................................................................................17 30. 如何把边框的直角变成圆弧？......................................................................................................19 31. 如何使用Dimension Datum 标注尺寸？........................................................................................19 32. 如何能在打开Allegro 时显示空白页？.........................................................................................20 33. 关于表层铺铜Create Pin V oids.......................................................................................................20 34. 对于倾斜45度摆放的器件出Gerber 的注意事项：....................................................................22 35. 如何实现line 和shape 绘制的外框属性的转换 (22)薛强制作修改1. Allegro 颜色设定，保存，调入和显示1) 采用Script 文件纪录板的设定（包括各层颜色）File -->Script...script 这个命令是用来记录和调入操作用的。

[新版]将cad的dxf图等比例导进slope中

00[实践]GeoSlope建模0在GeoStudio2004模型输入中，可以利用CAD输出坐标，然后将坐标复制到GeoStudio中，方法为：1、在ACAD中，用Pline命令绘制模型边界或材料分界线。

2、用List命令提取坐标，将坐标复制到Excel中处理成X、Y列；或者写个读取dxf文件entities段数据的程序，实现数据的输出；3、在GeoStudio的KeyIn---Points对话对话框中粘贴坐标，OK后，就出现了孤立的点了，然后建立region，就可以捕捉到相应的点了，即可得到模型。

这个方法比导入.dxf更精确，同时避免了scale的问题。

至于2007不存在导入变形问题。

按照说明，把DXF文件直接导入到GEO中，可以做为计算模型，做法如下：00打开程序, 点击"文件"→"导入图片",在对话框"文件类型"中选择"Dxf格式",OK；对于cad图没有特殊要求，最好用pline，放在一个图层上。

关键是要建立便于scale的参考点A、B，一般用dxf图，最好是R12.0的；00导入后，比例可以调整的，modify \picture...弹出modify picture窗口，选择*.dxf（底图文件），点击scale，弹出scale picture 窗口；点击底图坐标已知点A、B，这时A、B在slope中的坐标会显示在scale picture框中，然后在对话框中直接修改为两点CAD中的真实坐标，然后apply ,close返回到模型，就看到模型比例改变了；也可以通过粗略的左键拖拽角点来实现模型缩放。

00指定滑面的计算第一步：key in----analysis setting----slip surface----选择full specify第二步：draw---slip surface----full specify...----然后画出你想计算的滑裂面注意：滑面是用直线拟和的，线段越多越接近复杂滑裂面。

Training-2-CircuitCAM导入DXF和Protel的Gerber数据方法-R

CircuitCAM导入Protel99SE的Gerber数据
File->Import导入时，只需要关注三个下拉菜单条中的中间一个即可。

对于光圈表*.apr和刀具表*.txt文件，要选择模板Aperture/Tool Template；
对于其余的各层的数据文件，要选择层Layer；
各文件导入选择的对应关系如下：
【NC Drill（Excellon）格式数据文件】
注：有的钻孔层数据导入后，和Gerber的各层图形数据是沿Y轴镜像的。

需要选择钻孔层图形执行镜像Edit->Mirror/Rotate relative->Mirror Y，与Gerber图形保持一致。

CircuitCAM导入DXF数据
首先，在设计软件（AUTOCAD、Ansoft或其他CAD软件）中把设计图形保存为或导出DXF文件，版本尽量选R12或R13。

对有填充的图形，低版本的图形导入CCAM后不需要作镜像。

如需镜像，参照前述方法，沿中心点形成的Y轴做镜像。

注意事项
1，根据工艺分层
2，实体填充有铜部分
3，孔做成原环
4，原点坐标设置在图形之外
5，另存为r13，r12版本的DXF文件
6，导入时，单位设为1mm，框选填充圆（DXF-Import: ）Filled Circle。

【原创】Allegro16.6添加DXF格式LOGO教程

【原创】Allegro16.6添加DXF格式LOGO教程2019-11-221、图片制作使用Photoshop制作LOGO图片，如果添加到Bottom丝印层则需要制作成镜像图片。

正图镜像2、制作DXF文件工具：Vector Magic V1.15第一步：添加图片，选“基本”操作第二步：根据实际情况，选图片类型，本例选“作品用混合边”第三步：根据实际情况，选图片质量，本例选“中”第四步：选颜色，本例选“两色”第五步：去除背景，鼠标点击背景的白色区域，效果如下图。

完成后点击右下角的“进”。

第六步：精度选中，完成后点击右下角的“进”。

第七步：描边选“无描边的边界”，完成后点击右上部分的“另存”。

第八步：另存为dxf文件，名称不要有中文字符，否则Allegro不识别。

3、Allegro导入DXF文件第一步：更改原点坐标到板子外空旷的位置，因为刚导入的DXF是线段的集合、DXF左下角对齐坐标原点，便于选择操作。

第二步：菜单File->Import->DXF第三步：弹出截面中选择刚转换出的DXF文件，单位选mm，勾选Incremental addition，意为额外添加DXF，否则PCB文件消失。

Allegro会自动新建一个转换配置文件*.cnv，并加载到截面下方的文本框内。

第四步：点击右下角的Edit/View layers，设置导入参数。

先选择所有图层，再选择希望导入到PCB中的层类型，本例导入Package Geometry->Silkscreen_Bottom。

再点击Map。

最后点击OK返回。

第五步：点击Import，导入DXF，可能会有警告不影响。

第六步：刚导入LOGO如下图所示，此时还是线段的集合。

第七步：填充LOGO。

点击菜单Shape->Compose Shape，并在Option界面中选择Class和Subclass和第四步中一样。

第八步：拖选完整的LOGO，即可完成填充。

allegro使用简介

勾选Favorite 的复选框后，会在 My_favorite 中列出，方便以后更改
鼠标指向 Preference 下面的Item，这里会给出该Item的描述
输入keyword后点击search按钮可以搜索出所有包含关键字的项目
一些常用的自定义配置
1 点击value 按钮 1 配置自己的Library路径，见右图。树形图Paths\Library下每一项都需要设置 2 将Display\Cursor\pcb_cursor 的value改为infinite可以实现同 PowerPCB一样的满屏大十字光标 3 将Display\Visual\display_drcfill 的value勾选上可以将DRC标记设置为实心的，方便观察 4 将Paths\Config\Scriptpath设置为自己需要的路径 3 点OK 确认
• 一个或几个via修改，按ctrl 键选中via后点右键
需要修改哪个网络的 via
增加via
• 新增via
1 点击走线按钮 2 在PCB上点击左键后点右键 add via
• Copy via
1 点击复制按钮 2 点击右键，菜单中选中 options Retain net of vias (如果不中该项，复制的via根据所在位置自动修改net)
3 点击右键 done 增加via
3 双击所要复制的via，将via放置到需要位置，点右键done
敷铜1
• Allegro中铜（shape）有dynamic和static两种，dynamic可以自动避让trace/via/pin， static需要手动设置避让
多边形铺铜矩形铺铜圆形铺铜切铜设置避让器件（只能在static 中使用）

allegro导dxf显示孔的内圆

标题：Allegro导DXF显示孔的内圆一、背景介绍Allegro是一款功能强大的PCB设计软件，它可以帮助工程师进行电路板设计和布局。

在进行PCB设计时，经常需要将设计好的电路板导出为DXF格式，以便与其他CAD软件进行数据交互。

然而，在将Allegro导出的DXF文件打开后，有时会发现一些问题，比如无法显示内圆形状。

本文将介绍如何在Allegro导出的DXF文件中显示内圆的方法。

二、Allegro导出DXF的设置1. 打开Allegro设计软件，进入到需要导出为DXF文件的电路板设计界面。

2. 点击菜单栏中的“文件”选项，选择“导出”并选择“DXF”。

3. 在弹出的导出设置窗口中，确保选择了正确的设置，比如选择要导出的层、导出的单位制、图形压缩和图层选择等。

4. 点击“导出”按钮，将电路板设计导出为DXF文件。

三、导出DXF文件显示的问题在Allegro导出的DXF文件中，有时会遇到内圆无法显示的问题。

这是因为DXF文件本身不太支持圆的几何表示形式。

而Allegro在导出DXF文件时，对于内圆采用了边线的方式进行表示，导致在其他CAD 软件中无法正常显示。

四、解决方法为了解决Allegro导出的DXF文件中无法显示内圆的问题，可以采取以下步骤：1. 使用AutoCAD等CAD软件打开Allegro导出的DXF文件。

2. 在CAD软件中找到无法显示的内圆的图层。

3. 选择该图层，并通过命令行输入“EXPLODE”命令，将内圆转换为多段线。

4. 保存修改后的DXF文件，并重新打开查看。

五、注意事项在进行上述操作时，需要注意以下几点：1. 在将内圆转换为多段线时，需要确保转换的过程中不会导致其他图形的失真或形状变化。

2. 在保存修改后的DXF文件时，建议使用新的文件名，以免覆盖原始文件。

3. 在重新打开修改后的DXF文件时，需要仔细检查内圆是否已经能够正常显示。

六、结果验证经过上述操作后，重新打开修改后的DXF文件，应当能够正常显示内圆。
