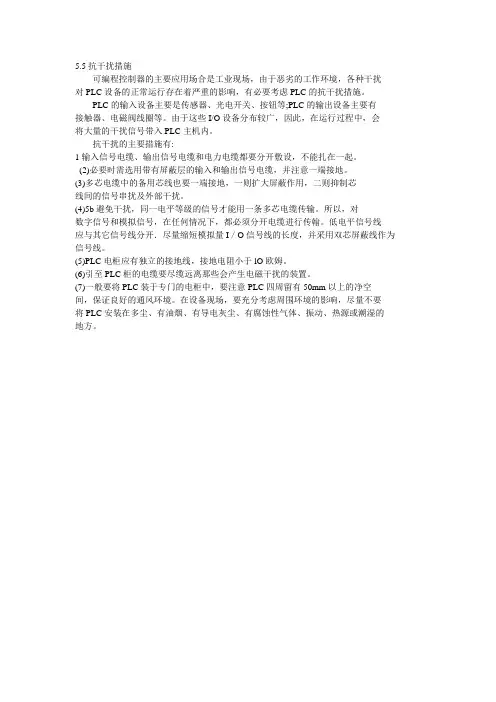

5.5抗干扰措施
可编程控制器的主要应用场合是工业现场,由于恶劣的工作环境,各种干扰
对PLC设备的正常运行存在着严重的影响,有必要考虑PLC的抗干扰措施。

PLC的输入设备主要是传感器、光电开关、按钮等;PLC的输出设备主要有
接触器、电磁阀线圈等。

由于这些I/O设备分布较广,因此,在运行过程中,会
将大量的干扰信号带入PLC主机内。

抗干扰的主要措施有:
1输入信号电缆、输出信号电缆和电力电缆都要分开敷设,不能扎在一起。

(2)必要时需选用带有屏蔽层的输入和输出信号电缆,并注意一端接地。

(3)多芯电缆中的备用芯线也要一端接地,一则扩大屏蔽作用,二则抑制芯
线间的信号串扰及外部干扰。

(4)5b避免干扰,同一电平等级的信号才能用一条多芯电缆传输。

所以,对
数字信号和模拟信号,在任何情况下,都必须分开电缆进行传翰。

低电平信号线
应与其它信号线分开.尽量缩短模拟量I/O信号线的长度,并采用双芯屏蔽线作为信号线。

(5)PLC电柜应有独立的接地线,接地电阻小于lO欧姆。

(6)引至PLC柜的电缆要尽缆远离那些会产生电磁干扰的装置。

(7)一般要将PLC装于专门的电柜中,要注意PLC四周留有50mm以上的净空
间,保证良好的通风环境。

在设备现场,要充分考虑周围环境的影响,尽量不要
将PLC安装在多尘、有油烟、有导电灰尘、有腐蚀性气体、振动、热源或潮湿的
地方。

如何减少变频器对PLC及外围设备通讯电磁干扰

如何减少变频器对PLC及外围设备通讯电磁干扰

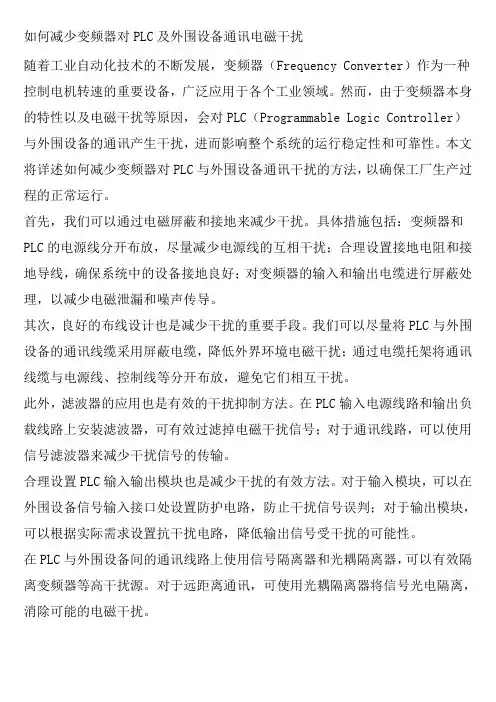

如何减少变频器对PLC及外围设备通讯电磁干扰随着工业自动化技术的不断发展,变频器(Frequency Converter)作为一种控制电机转速的重要设备,广泛应用于各个工业领域。

然而,由于变频器本身的特性以及电磁干扰等原因,会对PLC(Programmable Logic Controller)与外围设备的通讯产生干扰,进而影响整个系统的运行稳定性和可靠性。

本文将详述如何减少变频器对PLC与外围设备通讯干扰的方法,以确保工厂生产过程的正常运行。

首先,我们可以通过电磁屏蔽和接地来减少干扰。

具体措施包括:变频器和PLC的电源线分开布放,尽量减少电源线的互相干扰;合理设置接地电阻和接地导线,确保系统中的设备接地良好;对变频器的输入和输出电缆进行屏蔽处理,以减少电磁泄漏和噪声传导。

其次,良好的布线设计也是减少干扰的重要手段。

我们可以尽量将PLC与外围设备的通讯线缆采用屏蔽电缆,降低外界环境电磁干扰;通过电缆托架将通讯线缆与电源线、控制线等分开布放,避免它们相互干扰。

此外,滤波器的应用也是有效的干扰抑制方法。

在PLC输入电源线路和输出负载线路上安装滤波器,可有效过滤掉电磁干扰信号;对于通讯线路,可以使用信号滤波器来减少干扰信号的传输。

合理设置PLC输入输出模块也是减少干扰的有效方法。

对于输入模块,可以在外围设备信号输入接口处设置防护电路,防止干扰信号误判;对于输出模块,可以根据实际需求设置抗干扰电路,降低输出信号受干扰的可能性。

在PLC与外围设备间的通讯线路上使用信号隔离器和光耦隔离器,可以有效隔离变频器等高干扰源。

对于远距离通讯,可使用光耦隔离器将信号光电隔离,消除可能的电磁干扰。

增加滤波电容是另一个常用的干扰抑制方法。

在PLC电源线路和通讯线路的接线端口处增加滤波电容,以抑制电磁噪声;针对变频器的输出端口,可选择使用高品质的滤波电容来减少噪声。

合理的设备布局和间距设置也有助于减少干扰。

变频器和PLC等设备尽量远离其他干扰源,如电机、高频设备等;设备之间的布局应合理,避免干扰信号相互干扰。

常见的plc控制系统抗干扰措施

常见的plc控制系统抗干扰措施

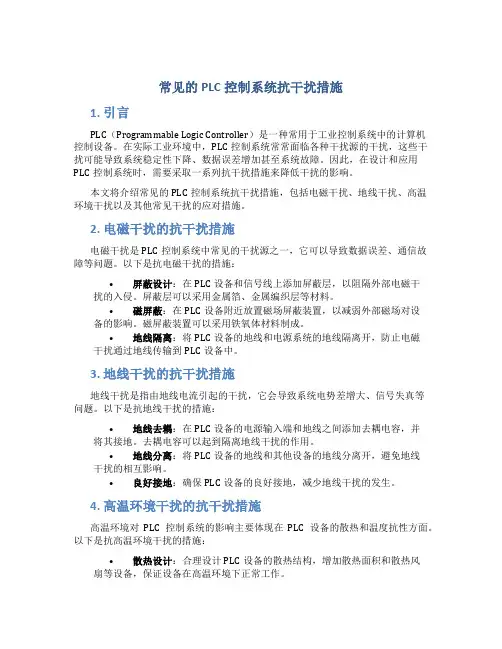

常见的PLC控制系统抗干扰措施1. 引言PLC(Programmable Logic Controller)是一种常用于工业控制系统中的计算机控制设备。

在实际工业环境中,PLC控制系统常常面临各种干扰源的干扰,这些干扰可能导致系统稳定性下降、数据误差增加甚至系统故障。

因此,在设计和应用PLC控制系统时,需要采取一系列抗干扰措施来降低干扰的影响。

本文将介绍常见的PLC控制系统抗干扰措施,包括电磁干扰、地线干扰、高温环境干扰以及其他常见干扰的应对措施。

2. 电磁干扰的抗干扰措施电磁干扰是PLC控制系统中常见的干扰源之一,它可以导致数据误差、通信故障等问题。

以下是抗电磁干扰的措施:•屏蔽设计:在PLC设备和信号线上添加屏蔽层,以阻隔外部电磁干扰的入侵。

屏蔽层可以采用金属箔、金属编织层等材料。

•磁屏蔽:在PLC设备附近放置磁场屏蔽装置,以减弱外部磁场对设备的影响。

磁屏蔽装置可以采用铁氧体材料制成。

•地线隔离:将PLC设备的地线和电源系统的地线隔离开,防止电磁干扰通过地线传输到PLC设备中。

3. 地线干扰的抗干扰措施地线干扰是指由地线电流引起的干扰,它会导致系统电势差增大、信号失真等问题。

以下是抗地线干扰的措施:•地线去耦:在PLC设备的电源输入端和地线之间添加去耦电容,并将其接地。

去耦电容可以起到隔离地线干扰的作用。

•地线分离:将PLC设备的地线和其他设备的地线分离开,避免地线干扰的相互影响。

•良好接地:确保PLC设备的良好接地,减少地线干扰的发生。

4. 高温环境干扰的抗干扰措施高温环境对PLC控制系统的影响主要体现在PLC设备的散热和温度抗性方面。

以下是抗高温环境干扰的措施:•散热设计:合理设计PLC设备的散热结构,增加散热面积和散热风扇等设备,保证设备在高温环境下正常工作。

•温度抗性选择:选择具有良好温度抗性的元件和材料,确保PLC设备在高温环境下的可靠性。

•温度检测:安装温度传感器,实时监测PLC设备的温度,及时采取散热措施以防止设备过热。

plc信号干扰及其处理方法

plc信号干扰及其处理方法

怎样才能更好解决PLC控制系统应用抗干扰问题1 . 概述随着科学技术的发展,PLC在工业控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行,系统的抗干扰能力是关系到整个系统可靠运行的关键。

自动化系统中所使用的各种类型PLC,有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。

要提高PLC控制系统可靠性,设计人员只有预先了解各种干扰才能有效保证系统可靠运行。

2. 电磁干扰源及对系统的干扰是什么?影响PLC控制系统的干扰源于一般影响工业控制设备的干扰源一样,大都产生在电流或电压剧烈变化的部位,这些电荷剧烈移动的部位就是噪声源,即干扰源。

干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。

其中:按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等;按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按声音干扰模式不同,分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰是信号对地面的电位差,主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压送加所形成。

共模电压有时较大,特别是采用隔离性能差的电器供电室,变送器输出信号的共模电压普遍较高,有的可高达130V 以上。

共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏(这就是一些系统I/O 模件损坏率较高的原因),这种共模干扰可为直流、亦可为交流。

差模干扰是指用于信号两极间得干扰电压,主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压,这种让直接叠加在信号上,直接影响测量与控制精度。

3. PLC 控制系统中电磁干扰的主要来源有哪些呢?(1) 来自空间的辐射干扰空间的辐射电磁场(EMI)主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的,通常称为辐射干扰,其分布极为复杂。

plc热电阻模块干扰消除方法

plc热电阻模块干扰消除方法

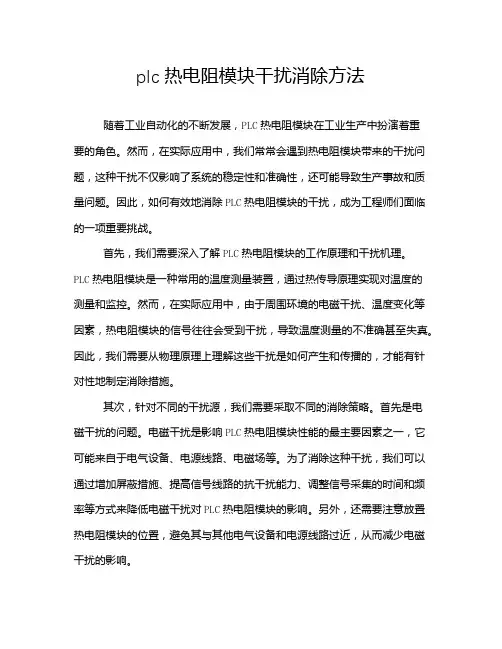

plc热电阻模块干扰消除方法随着工业自动化的不断发展,PLC热电阻模块在工业生产中扮演着重要的角色。

然而,在实际应用中,我们常常会遇到热电阻模块带来的干扰问题,这种干扰不仅影响了系统的稳定性和准确性,还可能导致生产事故和质量问题。

因此,如何有效地消除PLC热电阻模块的干扰,成为工程师们面临的一项重要挑战。

首先,我们需要深入了解PLC热电阻模块的工作原理和干扰机理。

PLC热电阻模块是一种常用的温度测量装置,通过热传导原理实现对温度的测量和监控。

然而,在实际应用中,由于周围环境的电磁干扰、温度变化等因素,热电阻模块的信号往往会受到干扰,导致温度测量的不准确甚至失真。

因此,我们需要从物理原理上理解这些干扰是如何产生和传播的,才能有针对性地制定消除措施。

其次,针对不同的干扰源,我们需要采取不同的消除策略。

首先是电磁干扰的问题。

电磁干扰是影响PLC热电阻模块性能的最主要因素之一,它可能来自于电气设备、电源线路、电磁场等。

为了消除这种干扰,我们可以通过增加屏蔽措施、提高信号线路的抗干扰能力、调整信号采集的时间和频率等方式来降低电磁干扰对PLC热电阻模块的影响。

另外,还需要注意放置热电阻模块的位置,避免其与其他电气设备和电源线路过近,从而减少电磁干扰的影响。

其次是温度变化带来的干扰。

温度变化会影响热电阻的电阻值,从而影响温度测量的准确性。

为了消除这种干扰,我们可以采取增加温度补偿模块、提高热电阻的稳定性和精度、采用多点温度校准等方法来降低温度变化对热电阻模块的影响。

此外,还需要合理设置控制参数和阈值,及时调整控制策略,以应对温度变化带来的影响。

此外,还需要注意PLC热电阻模块本身的质量和使用环境。

质量不良的热电阻模块容易受到干扰,影响其稳定性和可靠性。

因此,在选购热电阻模块时,我们需要选择正规厂家生产的产品,并注意查看产品的质量认证和检测报告。

同时,还需要确保热电阻模块的安装位置、固定方式、接线方式等符合要求,避免外界因素对其造成损坏和干扰。

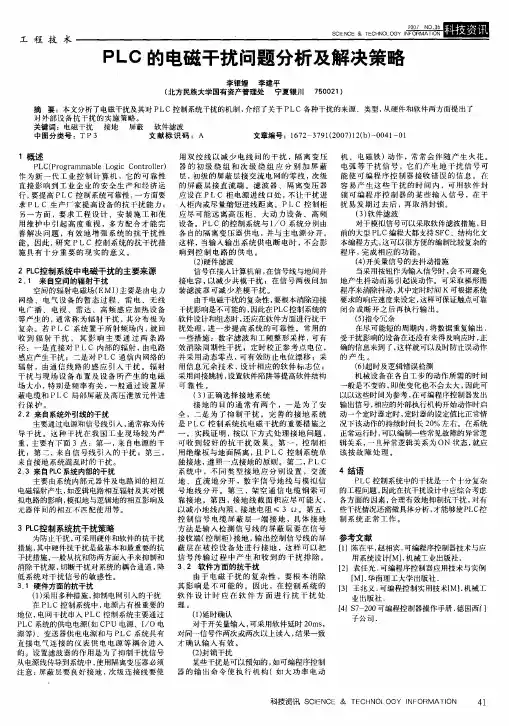

PLC的电磁干扰问题分析及解决策略

PLC的电磁干扰问题分析及解决策略

用双绞线以减少电线间的干扰, 隔离变压 器的初级绕组和次级绕组应分别加屏蔽
层, 初级的屏蔽层接交流电网的零线 , 次级 的屏蔽层接直流端 。滤波器、隔离变压器 应设在P L C 柜电源进线口处, 不让干扰进 入柜内或尽量缩短进线距离。P L C 控制柜 应尽可能远离高压柜、大动力设备、高频 设备。P L C 的控制系统与 1/ 0 系统分别由 各自的隔离变压器供电, 并与主电源分开。 这样, 当输人输出系统供电断电时 , 不会影 响到控制电路的供电。 (2 硬件滤波 )
确的信息来到了, 这样就可以及时防止误动作
的 产生 。
(6)超时及逻辑错误检测 机械设备在各自工步的动作所需的时间 一般是不变的, 即使变化也不会太大, 因此可 以以这些时间为参考, 在可编程序控制器发出 输出信号, 相应的外部执行机构开始动作时启 动一个定时器定时, 定时器的设定值比正常情 况下该动作的持续时间长 20% 左右。在系统 导干扰 。这种干扰在我 国工业现场较为严 一 。实践证明, 按以下方式处理接地问题 , 正常运行时, 可以编制一些常见故障的异常逻 辑关系, 一旦异常逻辑关系为 ON 状态, 就应 可收到较好 的抗干扰效果 。第一 , 控制柜 重, 主要有下面 3 点: 第一 , 自电源的干 来 扰; 第二, 自信号线引人的干扰 ; 第三, 用绝缘板与地面隔离, P L C 控制系统单 该 按 故障 处 理 。 来 且 独接地, 遵照一点接地的原则。第二, L C P 来自接地系统混乱时的干扰。 2‘ 来自P C系统内 3 L 部的干扰 系统 中, 不同类型接地应分别设置 ,交流 4 结语 PLC 控制系统中的干扰是一个十分复杂 主要由系统内部元器件及电路间的相互 地、直流地分开 , 数字信号地线与模拟信 电磁辐射产生, 如逻辑电路相互辐射及其对模 号地线分开。第三, 架空通信电缆钢索可 的工程问题, 因此在抗干扰设计中应综合考虑 拟电路的影响, 模拟地与逻辑地的相互影响及 靠接地。第四, 接地线截面积应尽可能大 , 各方面的因素, 合理有效地抑制抗千扰, 对有 元器件间的相互不匹配使用等。 以减小地线内阻, 接地电阻镇3 。。第五, 些千扰情况还需做具体分析, 才能够使PLC控 控制信号电缆屏蔽层一端接地, 具体接地 制 系统 正常 工作 。 方法是输人检测信号线的屏蔽层要在信号 3 P C控制系 L 统抗干扰策略 为防止干扰, 可采用硬件和软件的抗干扰 接收端( 控制柜) 接地, 输出控制信号线的屏 参考文献 措施, 其中硬件抗干扰是最基本和最重要的抗 蔽层在被控设备处进行接地 , 这样可以把 【 陈在平, ] 1 赵相宾.可编程序控制器技术与应 干扰措施, 一般从抗和防两方面入手来抑制和 信号传输过程中产生和收到的干扰排除。 用系统设计fM] . 机械工业出版社. 3 . 2 软件方面的 抗干扰 消除干扰源, 切断千扰对系统的祸合通道 , 降 【 袁任光. 可编程序控制器应用技术与实例 ] 2 由于电磁干扰的复杂性 ,要根本消除 低系统对千扰信号的敏感性。 【 华南理工大学出版社. M]. 其影响是 不可能的 。因此 ,在控制 系统的 3. 1 硬件方面的抗干扰 【 王兆义. 可编程控制实用技术IM]. 机械工 ] 3 软 件设 计时 应在软 件方 面进 行 抗 干扰 处 ( 1 采用多种措施, ) 抑制电网引入的干扰 业出版社 . 在PLC 控制系统中, 电源占有极重要的 理 。 4 [ 1 57一 可编程控制器 200 操作手册.德国 西门 地位, 电网干扰串人 PLC 控制系统主要通过 (1 延时确认 ) 子公司 . PLC 系统的供电电源(如 CP U 电源、1 0 电 / 对于开关量输入, 可采用软件延时20ms, 结果一致 源等) 、变送器供电电源和与P L C 系统具有 对同一信号作两次或两次以上读人, 直接电气连接的仪表供电电源等祸合进人 才确认输入有效。 的。设置滤波器的作用是为了抑制干扰信号 (2 封锁干扰 ) 从电源线传导到系统中, 使用隔离变压器必须 某些干扰是可以预知的, 如可编程序控制 器的输出命令使执行机构( 如大功率 电动 注意: 屏蔽层要 良好接地 , 次级连接线要使

PLC系统被干扰了怎么办

PLC系统被干扰了怎么办

PLC系统被⼲扰了怎么办 ⽬前,plc⼲扰问题⼤多通过良好的接线和接地来解决,介绍如下: 1.布线和接线 电⼒线、控制线、电⼒线和可编程控制器的输⼊输出线应分开布线。

将PLC的IO线和⼤功率线分开。

PLC应远离强⼲扰源,如电焊机、⼤功率设备等,尽量不要与⾼压电器安装在同⼀控制柜内。

机柜内的PLC应远离电源线。

与PLC安装在同⼀柜内的感性负载,如⼤功率继电器和接触器的线圈,应与RC吸收电路并联。

PLC的输⼊输出应分开⾛线,输⼊接线不宜过长。

输出端⼦分为独⽴输出和公共输出。

在不同的组中,可以使⽤不同类型和电压⽔平的输出电压。

但同⼀组中的输出只能使⽤同⼀类型和电压等级的电源。

开关量和模拟量也要分开敷设。

模拟信号的传输应使⽤屏蔽线。

屏蔽层的⼀端或两端应接地,接地电阻应⼩于屏蔽层电阻的1/10。

PLC的输出负载可能会产⽣⼲扰,因此应采取措施对其进⾏控制,如对DC电路的感性负载增加续流⼆极管保护,对交流电路的感性负载增加阻容吸收电路。

2.良好的接地 良好的接地是保证PLC可靠运⾏的重要条件,可以避免意外的电压冲击。

接地通常有两个⽬的,⼀是为了安全,⼆是为了抑制⼲扰。

完善的接地系统是PLC控制系统抗电磁⼲扰的重要措施之⼀。

⼀般来说,接地可以分为三种类型: 1)安全接地或电源接地 将电源线的接地端⼦和柜体的连接线作为安全接地。

如果电源漏电或机柜带电,可以从安全接地引⼊地⾯,不会对⼈造成伤害。

2)系统接地 PLC控制器接地是为了与受控设备具有相同的电位,这称为系统接地。

接地电阻不⼤于4。

⼀般需要将PLC设备系统的负极端⼦与控制柜内的开关电源连接作为控制系统。

3)信号和屏蔽接地 ⼀般要求信号线必须有唯⼀的参考地,屏蔽电缆应只在局部或控制室接地,以防传导⼲扰,防⽌形成“接地回路”。

信号源接地时,屏蔽层应在信号侧接地;信号源不接地时,屏蔽层应在PLC侧接地;当信号线中间有接头时,屏蔽层应连接牢固并绝缘,必须避免多点接地。

PLC控制系统抗干扰的措施及方法

PLC控制系统抗干扰的措施及方法

PLC控制系统抗干扰的措施及方法摘要:介绍PLC控制系统在不同的工业环境中受到来自系统本身(包含PLC硬件及软件)以及外界(包含空间辐射电磁场、电源、信号线、接地等)的干扰;并且通过分析产生干扰的原因,提出了解决主要抗干扰措施。

关键词:PLC;控制系统;干扰类型随着科学技术的发展,PLC作为一种自动化程度高、配置灵活的工业生产过程控制装置,因为其本身的高可靠性、允许在较为恶劣的环境下工作而在自动控制领域中得到广泛应用。

由于受到现场条件所限,工业控制系统的各类PLC大多处在强电电路和强电设备所形成的恶劣电磁环境中,电磁干扰极其严重,对PLC控制系统可靠运行极其不利,因此,一方面要求PLC生产厂家提高设备的抗干扰能力,另一方面要求使用部门在工程设计、安装调试和运行维护过程中采取抗干扰措施,双方配合才能妥善解决问题,有效增强系统的抗干扰性能。

因此,研究PLC控制系统干扰信号的来源、成因及抑制措施,对于提高PLC控制系统的抗干扰能力和可靠性具有重要作用。

一、提高PLC硬件抗干扰能力在选择设备时,首先要选择有高效抗干扰能力的产品,其中包括了电磁兼容性。

尤其是抗外部干扰能力,如采用浮地技术、隔离性能较好的PLC系统;监控信号在接入PLC前,在信号线与地之间并接电容,以减少共模干扰;在信号两极间加装滤波器可减少差模干扰。

;另外要考察其在类似工作环境中的应用实绩。

在选择国外进口产品要注意:我国是采用220 V高内阻电网制式,而欧美地区是110 V低内阻电网制式。

由于我国电网内阻大,零点电位漂移大,地电位变化大,工业企业现场的电磁干扰至少要比欧美地区高4倍以上,对系统抗干扰性能要求更高,在国外能正常工作的PLC产品在国内不一定能可靠运行,这就要在采用国外产品时,按我国的标准(GB/T13926)合理选择。

另外,在干扰多的场合,安装在控制对象侧的I/0模块要使用绝缘型的I/0模块;在干扰相对较小的场合,可使用非绝缘型的I/O模块。

PLC系统的抗干扰措施

PLC系统的抗干扰措施

PLC系统的抗干扰措施:PLC专为工业环境应用而设计,其为了适应此环境而采取了一系列抗干扰措施,已完全能可靠工作。

但在非常恶劣的条件下,也会导致PLC误动作。

如:电磁干扰、高温、欠电等。

电源、输入、输出接线是外部干扰入侵PLC的重要途径,为了提高PLC控制系统的可靠性,应采取相应的抗干扰措施。

一、抑制电源系统引入的干扰PLC应尽可能取用电压波动较小、波形畸变较小的电源,PLC的供电线路应与其他大功率用电设备或强干扰设备分开。

在干扰较强或是可靠性要求很高的场合可采用以下几种抗干扰方法:1、在PLC电源的输入端加接隔离变压器,由隔离变压器的输出端直接向PLC供电,这样可抑制来自电网的干扰。

隔离变压器的电压比可取1:1,在一次和二次绕组之间采用双屏蔽技术,一次屏蔽层用漆包线或铜线等非导磁材料绕一层,注意电气不能短路,并接到中性线;二次则采用双绞线,双绞线能减少电源线间干扰。

2、在PLC电源的输入端加接低通滤波器可滤去交流电源输入的高频干扰和高次谐波。

在干扰严重场合,可同时使用隔离变压器和低通滤波器的方法。

二、抑制输入、输出电路引入的干扰为了抑制输入、输出电路引入的干扰,一般应注意以下几点:1、开关量信号不容易受外界干扰,可以用普通单根导线传输;2、数字脉冲信号频率较高,传输过程中易受外界干扰,应选用屏蔽电缆传输;3、模拟量信号是连续变化的信号,外界的各种干扰都会迭加在模拟信号上而造成干扰,因而要选用屏蔽线或带防护的双绞线。

如果模拟量I/O信号离PLC较远,应采用电流传输方式。

而不用易受干扰的电压信号传输;4、PLC的输入、输出线要与动力线分开,距离在20cm以上,如果不能保证上述最小距离,可以将这部分动力线穿管,并将管接地。

绝不允许将PLC输入、输出线与动力线高压线捆扎在一起;5、应尽量减小动力线与信号线平行敷设的长度,否则应增大两者的距离以减小嗓声干扰。

一般两线间距离为20cm。

当两线平行敷设的长度在100--200m 时,两线间距离应在40cm以上;平等敷设长度在200--300cm时,两线间的距离应在60cm以上;6、PLC的输入、输出线最好单独敷设在封闭的电缆槽架内,线槽外壳要良好接地,不同类型的信号,如不同电压、不同电流类型的输入输出线,不能安排在同一根多芯屏蔽电缆内,而且在槽架内应隔开一定距离安放,屏蔽层应接地。

PLC与触摸屏的抗干扰对策有哪些

PLC与触摸屏的抗干扰对策有哪些

PLC与触摸屏的抗干扰对策有哪些PLC(可编程逻辑控制器)和触摸屏在工业自动化领域中广泛应用。

然而,由于工业环境中存在大量的电磁干扰和其他干扰源,PLC和触摸屏可能会受到干扰,影响其正常运行。

为了确保系统的稳定性和可靠性,需要采取各种抗干扰对策。

以下是一些常见的PLC和触摸屏抗干扰方法:1.地线设计:良好的地线设计是消除共模干扰的关键。

在安装PLC和触摸屏时,应确保良好的接地,使用适当的接地导线和连接器,以降低干扰从其它设备传递到PLC和触摸屏的可能性。

2.屏蔽和滤波:在PLC和触摸屏的电源线、信号线和数据线上使用屏蔽和滤波器,可以有效地减少外界电磁干扰。

3.电磁隔离:通过将PLC和触摸屏与外界电磁干扰源隔离开来,可以降低外界干扰对其的影响。

可以通过适当的屏蔽和隔离物来实现电磁隔离。

4.接线和布线:正确的接线和布线也是减少干扰的重要因素。

应尽量避免信号线和电源线等线束的交叉和并行布置,同时要保持足够的距离,以减少信号之间的互相影响。

5.良好的接地和保护接地:接地和保护接地的良好设计可以帮助减少地线干扰和静电放电。

6.使用屏蔽电缆和连接器:使用屏蔽电缆和连接器可以有效地减少外界电磁干扰对PLC和触摸屏的影响。

7.选择适当的设备位置:正确选择PLC和触摸屏的安装位置可以降低外界干扰的影响。

避免将其安装在电磁干扰较强的区域附近,例如电机和高功率设备。

8.维护和保养:定期进行维护和保养可以减少PLC和触摸屏的故障率。

定期清洁设备表面,检查电缆和连接器是否松动,确保电源供应正常等。

以上是一些常见的PLC与触摸屏的抗干扰对策。

根据具体的应用环境和要求,可能还有其他特定的抗干扰方法。

在设计和安装PLC和触摸屏系统时,应根据实际情况采取相应的抗干扰措施,以确保系统的可靠性和稳定性。

硬件抗干扰方案加固PLC稳定性

硬件抗干扰方案加固PLC稳定性

硬件抗干扰方案加固PLC稳定性针对任务名称为"硬件抗干扰方案加固PLC稳定性",下面是相应的内容回复:PLC(可编程逻辑控制器)作为现代工业自动化系统的核心设备,扮演着实时控制和数据采集传输的角色。

然而,在工业环境中,PLC往往面临各种干扰源,如电磁干扰、浪涌干扰、静电放电等,这些干扰会导致PLC的工作不稳定,甚至引发故障。

为此,针对PLC的硬件抗干扰方案非常重要,可以有效提高PLC的稳定性和可靠性。

首先,要解决电磁干扰问题。

电磁干扰是工业环境中最常见的干扰源之一,可以通过以下硬件措施加固PLC的稳定性:1. 使用屏蔽电缆:在PLC与外部设备之间使用屏蔽电缆进行连接,可以有效减少电磁辐射和电磁感应,降低干扰的影响。

2. 安装滤波器:在电源线和信号线上安装滤波器,可以阻止干扰信号进入PLC,在一定程度上减少电磁干扰的影响。

3. 使用金属屏蔽箱:将PLC放入金属屏蔽箱中,可以形成一个有效的屏蔽环境,防止外部电磁场对PLC的干扰。

其次,要解决浪涌干扰问题。

浪涌干扰是在电源线路中出现的瞬态电压过高的现象,可能对PLC的稳定性造成严重影响。

以下是一些硬件抗干扰的方案:1. 安装浪涌保护器:在PLC的电源输入端和信号输入端安装浪涌保护器,可以避免浪涌干扰对PLC硬件的损害,提高系统的稳定性。

2. 使用浪涌吸收器:将浪涌吸收器安装在PLC的电源线和信号线上,可以吸收和耗散电路中的浪涌电压,保护PLC不受浪涌干扰的影响。

最后,要解决静电放电问题。

静电放电是由于静电积累而导致的突发放电现象,可能对PLC的内部电路产生破坏性影响。

以下是一些硬件抗干扰的方案:1. 使用防静电地板和防静电器具:在工作环境中使用防静电地板和防静电器具,可以有效减少静电的积累,并降低静电放电对PLC的影响。

2. 安装静电放电保护装置:在PLC周围安装静电放电保护装置,可以将静电放电引至地线,避免其对PLC产生损害。

除了以上提到的硬件方案,合理调整PLC的布线、地线等连接方式也可以提高PLC的抗干扰能力。

PLC控制系统中电磁干扰分析及解决方法探究

PLC控制系统中电磁干扰分析及解决方法探究
高 P C控制 系统抗干扰 能力的方法和措施。这些措施的应用对提 高 P C 控制 系统抗干扰 能力具有普遍 意义和 实用价值 。 L L
【 关键词 】L 控 制 系统; P C; 干扰 ; 干扰 方法 抗
P C作为一种工业生产过程控制装 置 , L 具有体积小 、 功能强 、 适用 范围广 、 可靠性 高等优点 , 广泛应用于各种工业 自动控制系统 中 但 被 如果 P C的工作环境 过于恶劣 , L 如强 电场 、 强磁 场 、 电气 设备产 生的 高频 干扰或安装使用 不当等 。会直接影响整个控制 系统 的可靠运行 . 而 P C系统 的抗 干扰 能力 是整个控制系统能否可靠运行 的关键 为 L 提高 P C控制系统 的可靠性 。 L 需要从多方面提高 系统 的抗 干扰能力 本文将主要分析 P C控 制系统 中常见 的干扰源和可采用 的抗干扰措 L
2 1 年第 3 01 6期
◇科技论坛 ◇
P C控制 系统 中电磁干扰分析及解决方法探究 L
周 芳

( 德龙 钢铁 有限公 司 河北
邢 台 0 40 ) 5 0 0
【 要 】 了 P C控制 系统 中电 干扰的来源、 因, 摘 分析 L 磁 成 并从硬件 电路 设计、 软件程序编制 、L 选型、 PC 电缆布线等诸 多方面研 究探 讨提
施。
1电磁 干 扰 源 及 对 系 统 的 干扰 .
影 响 P C控制 系统 的干扰源于一般影响工业 控制设备 的干扰源 L 样, 大都产生在 电流或电压剧烈 变化的部位 . 些 电荷剧烈移 动的 这 部位就是 噪声 源, 即干扰 源。 干扰类型通常按干扰产生的原因 、 噪声的 干扰模式和 噪声 的波形性质 的不 同划分
3提高系统抗 干扰能 力方法 .

plc信号干扰及其处理方法

plc信号干扰及其处理方法

怎样才能更好解决PLC控制系统应用抗干扰问题1 . 概述随着科学技术的发展,PLC在工业控制中的应用越来越广泛。

PLC控制系统的可靠性直接影响到工业企业的安全生产和经济运行,系统的抗干扰能力是关系到整个系统可靠运行的关键。

自动化系统中所使用的各种类型PLC,有的是集中安装在控制室,有的是安装在生产现场和各电机设备上,它们大多处在强电电路和强电设备所形成的恶劣电磁环境中。

要提高PLC控制系统可靠性,设计人员只有预先了解各种干扰才能有效保证系统可靠运行。

2. 电磁干扰源及对系统的干扰是什么?影响PLC控制系统的干扰源于一般影响工业控制设备的干扰源一样,大都产生在电流或电压剧烈变化的部位,这些电荷剧烈移动的部位就是噪声源,即干扰源。

干扰类型通常按干扰产生的原因、噪声的干扰模式和噪声的波形性质的不同划分。

其中:按噪声产生的原因不同,分为放电噪声、浪涌噪声、高频振荡噪声等;按噪声的波形、性质不同,分为持续噪声、偶发噪声等;按声音干扰模式不同,分为共模干扰和差模干扰。

共模干扰和差模干扰是一种比较常用的分类方法。

共模干扰是信号对地面的电位差,主要由电网串入、地电位差及空间电磁辐射在信号线上感应的共态(同方向)电压送加所形成。

共模电压有时较大,特别是采用隔离性能差的电器供电室,变送器输出信号的共模电压普遍较高,有的可高达130V 以上。

共模电压通过不对称电路可转换成差模电压,直接影响测控信号,造成元器件损坏(这就是一些系统I/O 模件损坏率较高的原因),这种共模干扰可为直流、亦可为交流。

差模干扰是指用于信号两极间得干扰电压,主要由空间电磁场在信号间耦合感应及由不平衡电路转换共模干扰所形成的电压,这种让直接叠加在信号上,直接影响测量与控制精度。

3. PLC 控制系统中电磁干扰的主要来源有哪些呢?(1) 来自空间的辐射干扰空间的辐射电磁场(EMI)主要是由电力网络、电气设备的暂态过程、雷电、无线电广播、电视、雷达、高频感应加热设备等产生的,通常称为辐射干扰,其分布极为复杂。

PLC信号干扰的处理方法

PLC信号干扰的处理方法

PLC信号干扰的处理方法
对于AC220V输入输出点的PLC来讲经常受到各种信号干扰源的干扰。

1、变频器谐波干扰。

2、线缆干扰。

3、强电磁干扰。

其中前两种干扰尤为重要,在生产应用中经常造成PLC输入点信号虚假信号产生,所以对信号干扰必须进行消除。

在实际设备维护和使用过程中有一些经验可以和大家一起分享,或许能给现场维护人员以帮助。

干扰信号的具体消除方法如下:
1、重新制定接地极。

一般视地下导电物质的导电性决定地埋
导体的大小。

接地电阻一般要小于4欧姆。

PLC接地极要距离变频器及动力接地线30-50米(有条件的50米以上为佳)。

2、改造所用的信号线缆,交流信号线缆在有电流通过的情况
下对同向紧密排布的线缆会造成影响,行程感应电压,对PLC 输入点或输出点的电压开关信号来讲就会行程干扰。

所以有必要将有条件可以换的信号线缆换成屏蔽电缆。

3、使用电容滤波,在输入点对公共端接入适当电容,一般几
十μ即可。

功率可以适当增大。

变频器对plc干扰解决方法

变频器对plc干扰解决方法

变频器对plc干扰解决方法
变频器对PLC的干扰可以通过以下方法解决:
1. 磁场隔离:为减少变频器对PLC的干扰,可以采取隔离措施,包括使用
隔离变压器、信号线和电源线的隔离等。

2. 线路滤波:对信号线进行滤波,以减少电磁干扰。

可以在信号线上安装滤波器或电容器等滤波元件,以吸收或抑制高频信号。

3. 接地良好:确保PLC和变频器的接地良好,可以减少静电和电磁干扰的
影响。

接地线应该采用足够粗的线径,以减小接地电阻。

4. 优化配置:在配置PLC和变频器时,应该将它们放在不同的卡板上,以
减少相互干扰。

同时,应该保持一定的距离,以减小电磁干扰的影响。

5. 软件滤波:在PLC程序中加入软件滤波算法,以减少电磁干扰对PLC控
制精度的影响。

可以使用数字滤波器、滑动平均滤波器等算法,对输入信号进行平滑处理。

6. 选用高质量的PLC和变频器:选用具有较强抗干扰能力的PLC和变频器,可以减少电磁干扰的影响。

7. 其他措施:还可以采取其他一些措施,如加强设备的维护和保养、定期检查线路连接等,以减少电磁干扰的影响。

综上所述,为减少变频器对PLC的干扰,可以从多个方面采取措施,包括磁场隔离、线路滤波、接地良好、优化配置、软件滤波、选用高质量的PLC 和变频器等。

通过这些措施的综合应用,可以有效地减小干扰对PLC控制精度的影响,提高设备的稳定性和可靠性。

PLC控制系统常见干扰及应对措施

PLC控制系统常见干扰及应对措施

PLC控制系统常见干扰及应对措施PLC抗干扰能力强有利于整个系统稳定的运行,文章从探究干扰PLC的影响因素上分析,研究了从硬件和软件上如何进行抗干扰,提出了相应的抗干扰措施,硬件能够抑制干扰源,软件对抗干扰具有辅助作用,在这两方面进行抗干扰的优化,能够提升PLC系统运行的可靠性和稳定性。

标签:PLC控制系统;抗干扰;硬件;软件引言PLC控制系统的抗干扰能力与系统运行的稳定性有很大关系,本文首先对干扰因素进行分析,确定了干扰因素主要有空间辐射,系统本身的干扰和系统外部的干扰,并且根据这些干扰因素,提出了具有针对性的建议,从硬件和软件两部分内容上进行抗干扰,硬件抗干扰主要是阻断干扰源,对干扰源进行控制,但是硬件抗干扰并不能完全阻断干扰,因此又研究了软件抗干扰,将硬件抗干扰与软件抗干扰进行结合,就可以有效的应对干扰,实现PLC的稳定运行。

1 干扰PLC控制系统的因素分析1.1 辐射干扰通过空间以电磁波形式传播的电磁干扰称为辐射干扰,是由高频感应设备、电力网络、大型整流变压变频设备、无线电广播、雷达、雷电、电视等运行产生的。

如果PLC控制系统处在辐射中,则它的数据线、电源线和信号线都会转变为天线,因此受到辐射的干扰[1]。

这其中,主要是两个路径,一是对PLC内部电路感应的辐射干扰,二是对PLC网络通讯线路的辐射干扰[2]。

1.2 系统本身的干扰PLC系统本身也会产生干扰,这主要是由于系统中各电路和元器件的辐射所产生的,如元器件之间不匹配、信号之间相互影响、逻辑电路之间有辐射等,在使用过程中系统本身的干扰不能消除,但是在系统选择上要尽量选择经过多重实验检验的PLC控制系统。

1.3 外部干扰首先是电源干扰,这又分为三个层面:一是PLC控制系统中大型设备的启用和关停造成的欠电压和过电压等;二是电网短路造成的冲击、工业电网大型设备启动或者停止、交直流传动装置所引起的谐波等;三是SCR、IGBT、GTO等运行期间产生的高次谐波、寄生振荡、噪声等,这些都会对PLC造成干扰,产生很大的危害[3]。

浅谈PLC信号干扰的处理和预防

浅谈PLC信号干扰的处理和预防

■李滕随着科学技术的发展,可编程控制器的功能越来越完善,成为工业自动化的有力工具,得到了广泛的推广和应用。

本文以PLC可编程控制的基本操作,举例说明PLC在信号干扰和预防中的作用。

PLC是一个数字操作电子系统。

使用可编程存储器类型来执行逻辑操作、顺序控制、同步控制、计数操作及算术操作,用于控制不同类型的控制系统。

PLC控制下的智能信号灯与传统的电子电路和中继相比,使用PLC控制更可靠,例如在交通信号灯控制中的使用。

大多数PLC都配备了时钟装置,由于PLC的高度适应性和内部定时器的丰富性,可实时调度控制确保信号灯的及时管理。

为了确保交通控制的可靠性和稳定性,需要采取方式规避对PLC的干扰,保证其正常运行。

PLC系统的信号干扰因素1.电源干扰PLC系统的正常电源是电力网络,电网的内部变化,包括交流和直流电源的切换、启动和关闭,通过传输线传输到PLC 的电源上将会导致PLC的中断。

2.电容电感耦合干扰许多信号电缆放置在同一地下管道中,这些信号线之间存在分配容量,这会增加对其他信号线的干扰。

此外,在可变信号电缆周围可能会产生磁性交流电,在平行导线之间产生电动势,对线路造成干扰。

3.电气设备引起的干扰当一个大发电机械设备起动和开关时火花会产生一个大的磁场。

磁场不仅干扰信号电缆,而且干扰高频电缆,从而可能会造成过度振动和网络中断。

4.接地不合理引起的干扰正确的接地既能抑制电磁干扰的影响,又能防止设备产生的干扰。

而错误的接地,如将PLS系统与开关柜的联合接地,会导致严重干扰,使系统不能正常工作。

电缆保护层必须一点接地,如果电缆保护层的两端都接地,则接地两端之间存在接地电位差,导致信号波动。

在影响PLC逻辑电路和电路正常运行的地面上具有不均匀的电位分布,模拟的低强度PLC干扰和电位的逻辑分布很容易影响峰值的逻辑操作,导致数据数据丢失或崩溃。

防止干扰的策略1.系统电源对于电源引起的故障问题,可单独安装一台屏蔽层变比为1:1的变压器,以减少设备对地的干扰;LC滤波电路也可串联到电源输入端;在可能的情况下,可以使用UPS电源来提高电源的可靠性。

PLC控制系统的干扰源及抗干扰措施

PLC控制系统的干扰源及抗干扰措施

PLC控制系统的干扰源及抗干扰措施PLC控制系统的干扰源主要包括电磁干扰、电源噪声、开关干扰以及环境干扰等。

这些干扰源可能会导致PLC控制系统中的信号干扰、误触发、故障等问题。

为了保证PLC控制系统的稳定和可靠运行,需要采取一些抗干扰措施。

以下将详细介绍PLC控制系统的干扰源及抗干扰措施。

电磁干扰是PLC控制系统中常见的干扰源。

电磁干扰可以通过电缆、接口、线路等途径进入PLC系统中。

电磁干扰会造成PLC系统中的信号干扰,导致PLC输入/输出模块的误触发或失效。

为了抵御电磁干扰,可以采取以下措施:1.使用屏蔽电缆:将PLC系统的输入/输出信号线采用屏蔽电缆,可以有效地减小电磁干扰的影响。

2.增加滤波器:在PLC系统的电源线路中增加滤波器,可以过滤掉电源线上的噪声,减小电磁干扰。

3.设备隔离:对于容易受到电磁干扰的设备,可以将其与其他设备进行隔离,减少干扰的传导。

4.绝缘:对PLC系统中的输入/输出信号线进行绝缘处理,以减少干扰的传递。

电源噪声是另一个常见的干扰源。

电源噪声可能来自于电源本身或者是其他设备在电源线上引入的干扰。

电源噪声会干扰PLC系统的稳定运行,造成信号误触发、系统死机等问题。

以下是一些防止电源噪声的措施:1.使用稳压电源:采用稳压电源可以保证PLC系统的电压稳定,减少电源噪声的影响。

2.增加滤波器:在PLC系统的电源线路中增加滤波器,可以过滤电源线上的噪声,减少电源噪声对PLC系统的干扰。

3.接地处理:良好的接地可以有效地减少电源噪声的传递。

确保PLC系统和其他设备的接地良好,并使用合适的接地线缆。

开关干扰是指当开关设备(如电机、继电器等)开关时,由于电磁感应或接点弹跳等原因造成的干扰。

开关干扰会导致PLC输入/输出模块的误触发、稳定性下降等问题。

以下是一些防止开关干扰的措施:1.使用阻尼元件:在开关设备的输入端口和输出端口上安装阻尼元件,可以减小开关干扰的影响。

2.触发级联:对于容易受到开关干扰的PLC输入/输出模块,可以采用级联触发的方式,将干扰传递到多个模块上,减小干扰对单个模块的影响。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

遇到比较多的情况是,现场环境较差,导致柜内粉尘堆积较多,影响了开关电源的电路参数,导致调制频率异常,从而导致开关电源电压输出异常,经常烧被其供电的CPU或者把CPU的程序给刷了,换个电源或把电源清理干净,重新上电下载程序,系统又能工作很长一段时间。

SIEMENS-XP:遇到过电磁干扰的问题。

1.是有一台等离子切割机和PLC接在一个开关下面了,一开机有高频干扰测量PLC电压都有500V了(不是真有效值表),PLC电源开始打嗝,型号PS307.
2. 是对讲机靠近电源10CM内,PLC倒是没见乱动作,但是电源保护了。

DP网线某处墙外有大电流动力电缆过,距离不超过50cm。

工控柜的设计是非常重要的,良好的密封可以避免粉尘或潮气进入,一般电气功率比较大时,会配置电气柜制冷器,电气柜制冷器是自循环的,即进气和出气都是在电气柜内部完成,理论上可以避免粉尘或潮气进入,但是,如果电气柜密封不严,尤其是电缆进出通道设计不合理同样会造成问题。

艾驰商城是国内最专业的MRO工业品网购平台,正品现货、优势价格、迅捷配送,是一站式采购的工业品商城!具有10年工业用品电子商务领域研究,以强大的信息通道建设的优势,以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力,为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解台达PLC、西门子PLC、施耐德plc、欧姆龙PLC的选型,报价,采购,参数,图片,批发等信息,请关注艾驰商城/。

相关文档
最新文档
