信号调制解调
调制解调原理详细介绍
1
1000
解:已知: Sa(ωCt) ⇔ 已知:
设: f1(t) = f (t)cos1000t
π G2ωC (ω) ωC 1 1 ∴ Sa(2t) ⇔ G4 (ω) = F( jω) π 2
−1001
− 999
0
999
1001
ω
F ( jω) = 1 {F[ j(ω +1000)] + F[ j(ω −1000)] 1 2 = 1 [G4 (ω +1000) + G4 (ω −1000)] 4
解调
已调信号y 已调信号y (t)= f (t)cosω0t )cosω
g(t)
g(t) = y(t) ⋅ s(t) = f (t) ⋅ s2 (t) = f (t) cos2 ω0t = 1 [ f (t) + f (t) cos2ω0t] 2
2
−ωc 0 ωc
y(t)
s (t) = cosω0t
上式中,对于全部t,A选择得足够大,有,其频谱 选择得足够大, 上式中,对于全部t 为 Y( jω) = Aπ[δ (ω + ω0 ) + δ (ω − ω0 )] + 1 {F[ j(ω +ω0 )] + F[ j(ω −ω0 )]} 2 由上式可见, 由上式可见,除了由于载波分量而在处形成两个冲 激函数之外,这个频谱与抑制载波的AM的频谱相 激函数之外,这个频谱与抑制载波的AM的频谱相 同。
AM信号解调的特点 AM信号解调的特点
此信号的频谱通过理想低通滤波器,其截止频 此信号的频谱通过理想低通滤波器, 幅值为2 率 ωC ≥ B,幅值为2,就可取出 F( jω),把高频 分量滤除, 分量滤除,从而恢复原信号 f (t) 。 由图可见, 由图可见,接收端与发送端的载波信号是同频 率同相位的。 率同相位的。它要求调制器与解调器的载波信 号准确同步。 号准确同步。 下图是发射载波AM的解调方案 的解调方案。 下图是发射载波AM的解调方案。
光纤通信系统的信号调制与解调技巧
光纤通信系统的信号调制与解调技巧光纤通信系统是一种利用光信号作为信息传输载体的通信系统。
在这种通信系统中,通过光纤传输的信号需要经过调制与解调的过程,以确保信号能够正确地传输和解码。
信号调制与解调技巧是光纤通信系统中的关键技术之一,对于提高信号传输效率和准确性至关重要。
一、信号调制技巧1. 脉冲调制:脉冲调制是一种常用的信号调制技术,它将信号转化为脉冲形式,以便在光纤中传输。
常见的脉冲调制技术包括脉冲幅度调制(PAM)、脉冲位置调制(PPM)和脉冲宽度调制(PWM)等。
通过控制脉冲的幅度、位置和宽度,可以实现不同的信号传输方式。
2. 相位调制:相位调制是一种利用信号的相位信息进行调制的技术。
常见的相位调制技术包括相移键控(PSK)、二进制相移键控(BPSK)和四进制相移键控(QPSK)等。
相位调制技术可以提高信号的传输速率和频谱效率,但对系统的调制解调器有较高的要求。
3. 频率调制:频率调制是一种利用信号的频率信息进行调制的技术。
常见的频率调制技术包括频移键控(FSK)和连续相位频移键控(CPFSK)等。
频率调制技术适用于信号频率范围较高的场景,但对系统的频率稳定性和抗噪声性能有较高的要求。
二、信号解调技巧1. 同步检测:同步检测是一种常用的信号解调技术,它通过与已知参考信号进行比较,实现对信号的解调。
同步检测可以消除噪声和失真对信号解调的影响,提高信号的解调准确性。
常见的同步检测技术包括锁相环(PLL)和射频捷模(RFM)等。
2. 相位恢复:相位恢复是在信号解调中常用的技术,它可以通过估计信号的相位信息,实现对信号的解调和恢复。
常见的相位恢复技术包括最大似然估计(ML)和相位锁定环(PLL)等。
相位恢复技术能够有效提高信号的解调性能和抗噪声能力。
3. 频率恢复:频率恢复是在信号解调中的重要技术,它可以通过估计信号的频率偏移,实现对信号的解调和恢复。
常见的频率恢复技术包括线性相位差分调制(PSDM)和频率锁定环(FLL)等。

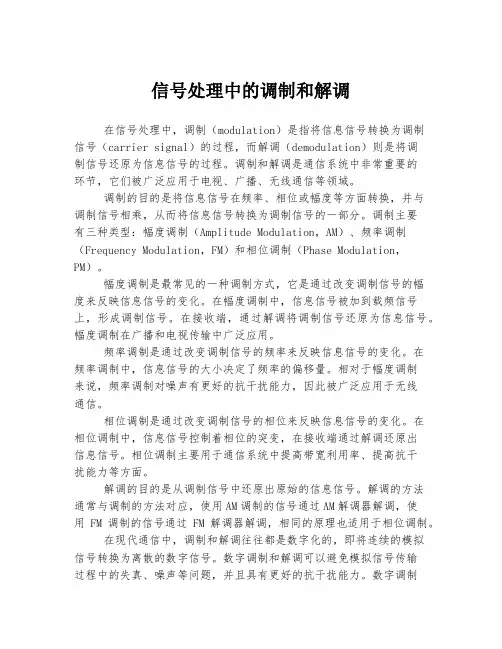

信号处理中的调制和解调
信号处理中的调制和解调在信号处理中,调制(modulation)是指将信息信号转换为调制信号(carrier signal)的过程,而解调(demodulation)则是将调制信号还原为信息信号的过程。
调制和解调是通信系统中非常重要的环节,它们被广泛应用于电视、广播、无线通信等领域。
调制的目的是将信息信号在频率、相位或幅度等方面转换,并与调制信号相乘,从而将信息信号转换为调制信号的一部分。
调制主要有三种类型:幅度调制(Amplitude Modulation,AM)、频率调制(Frequency Modulation,FM)和相位调制(Phase Modulation,PM)。
幅度调制是最常见的一种调制方式,它是通过改变调制信号的幅度来反映信息信号的变化。
在幅度调制中,信息信号被加到载频信号上,形成调制信号。
在接收端,通过解调将调制信号还原为信息信号。
幅度调制在广播和电视传输中广泛应用。
频率调制是通过改变调制信号的频率来反映信息信号的变化。
在频率调制中,信息信号的大小决定了频率的偏移量。
相对于幅度调制来说,频率调制对噪声有更好的抗干扰能力,因此被广泛应用于无线通信。
相位调制是通过改变调制信号的相位来反映信息信号的变化。
在相位调制中,信息信号控制着相位的突变,在接收端通过解调还原出信息信号。
相位调制主要用于通信系统中提高带宽利用率、提高抗干扰能力等方面。
解调的目的是从调制信号中还原出原始的信息信号。
解调的方法通常与调制的方法对应,使用AM调制的信号通过AM解调器解调,使用FM调制的信号通过FM解调器解调,相同的原理也适用于相位调制。
在现代通信中,调制和解调往往都是数字化的,即将连续的模拟信号转换为离散的数字信号。
数字调制和解调可以避免模拟信号传输过程中的失真、噪声等问题,并且具有更好的抗干扰能力。
数字调制和解调广泛应用于数字电视、数字音频、移动通信等领域。
调制和解调是信号处理中非常重要的环节。
通过调制将信息信号转换为调制信号,经过传输后通过解调还原出原始的信息信号。
调制及解调的概念
调制及解调的概念
调制(Modulation) 是一种通过改变载波信号的某些特性(例如振幅、频率或相位)来传输原始信号的技术。
调制可以使原始信号能够适合于传输线路,从而提高信号的传输效率和可靠性。
解调(Demodulation) 则是将调制后的信号恢复成原始信号的过程。
解调将调制信号重新转换为其原始形式,以使其能够被接收器进行数据处理或人类可以理解的形式。
调制和解调都是广泛用于通信系统中的基本技术,它们使无线电波、光波、数字信号等各种形式的信息在通信系统中传输。
信号调制解调
由上式可见,除了由于载波分量而在处形成两个冲激函数之外,这个频谱与抑制载波的AM的频谱相同。
2。幅度调制在中、短波广播和通信中使用甚多。幅度调制的不足是抗干扰能力差,因为各种工业干扰和天电干扰都会以调幅的形式叠加在载波上,成为干扰和杂波
四.解调的原理
解调是从携带消息的已调信号中恢复消息的过程。在各种信息传输或处理系统中,发送端用所欲传送的消息对载波进行调制,产生携带这一消息的信号。接收端必须恢复所传送的消息才能加以利用,这就是解调。解调是调制的逆过程。调制方式不同,解调方法也不一样。与调制的分类相对应,解调可分为正弦波解调(有时也称为连续波解调)和脉冲波解调。正弦波解调还可再分为幅度解调、频率解调和相位解调,此外还有一些变种如单边带信号解调、残留边带信号解调等。同样,脉冲波解调也可分为脉冲幅度解调、脉冲相位解调、脉冲宽度解调和脉冲编码解调等。对于多重调制需要配以多重解调。
过程:
输入信号经过乘法器与cos0t相乘,得到已调信号fS(t)=m(t)cos0t,其频谱为FS(j)=½{F[j(-0)]+F[j(+0)]}
而h(t)为一带阻滤波器,仅保留有效的频带。
输出得到频谱为 的信号
由此可见,原始信号的频谱被搬移到了频率较高的载频附近,达到了调制的目的。
已调信号的频谱表明原信号的频谱中心位于上,且关于对称。它是一个带通信号。
解调过程除了用于通信、广播、雷达等系统外还广泛用于各种测量和控制设备。例如,在锁相环和自动频率控制电路中采用鉴相器或鉴频器来检测相位或频率的变化,产生控制电压,然后利用负反馈电路实现相位或频率的自动控制。
五.调制解调的应用
调制在无线电发信机中应用最广。图1为发信机的原理框图。高频振荡器负责产生载波信号,把要传送的信号与高频振荡信号一起送入调制器后,高频振荡被调制,经放大后由天线以电磁波的形式辐射出去。其中调制器有两个输入端和一个输出端。这两个输入分别为被调制信号和调制信号。一个输出就是合成的已调制的载波信号。例如,最简单的调制就是把两个输入信号分别加到晶体管的基极和发射极,集电极输出的便是已调信号。
信号调制解调
2021/6/16
3

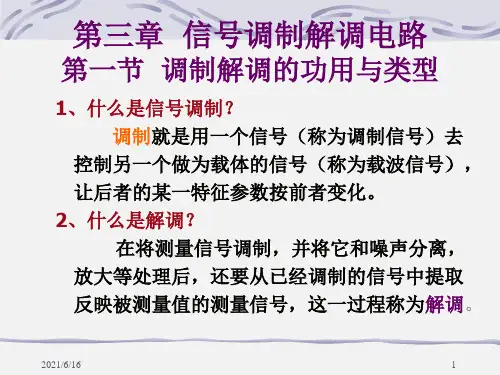

第一节 调制解调的功用与类型
4、在测控系统中常用的调制方法有哪几种? 在信号调制中常以一个高频正弦信号作为
载波信号。一个正弦信号有幅值、频率、相位 三个参数,可以对这三个参数进行调制,分别 称为调幅(AM)、调频(FM)和调相(PM)。也可 以用脉冲信号作载波信号。可以对脉冲信号的 不同特征参数作调制,最常用的是对脉冲的宽 度进行调制,称为脉冲调宽。
它包含三个不同频率的信号:
一个是角频率为ωc的载波信号,其幅值是Um, 和角频率分别为ωc±Ω,幅值为mXm/2的两个
分量。
2021/6/16
8
第二节 调幅式测量电路
x
O
a)调制信 t号
Ω
u
c
O
t b)载波信 号
ωc
us
O
t c)双边带调 ωc -Ωωc ωc +Ω
幅信号
2021/6/16
9
第二节 调幅式测量电路
2021/6/16
1
x
O
x
a)
uc
O
x
us
b)
O c)
什么是信号调制?
t
t
t
图1-4 调幅信号
2021/6/16
2
第一节 调制解调的功用与类型
3、在测控系统中为什么要采用信号调制? 在测控系统中,进入测控电路的除了传感器
输出的测量信号外,还往往有各种噪声。而传 感器的输出信号一般又很微弱,将测量信号从 含有噪声的信号中分离出来是测控电路的一项 重要任务。为了便于区别信号与噪声,往往给 测量信号赋予一定特征,这就是调制的主要功 用。
VD3
VD2, VD3导通,uO=-us;
信号的调制与解调原理
信号的调制与解调原理一、引言信号的调制与解调是通信领域中的重要概念,它们在无线通信、有线通信以及光通信等领域中起着关键作用。
调制(Modulation)是指将要传输的原始信号通过改变载波的某些特性来进行编码,以便能够适应信道传输的需求。
解调(Demodulation)则是将经过调制的信号恢复为原始信号的过程。
本文将详细介绍信号的调制与解调原理。
二、调制原理1. 调制的基本概念调制技术的核心是将原始信号与载波进行合理的组合,通过改变载波的某些特性来实现信息的传输。
常见的调制方式包括振幅调制(AM)、频率调制(FM)和相位调制(PM)等。
2. 振幅调制(AM)振幅调制是指通过改变载波的振幅来传输信号的一种调制方式。
在振幅调制中,原始信号的幅度变化会导致载波的幅度随之变化,从而实现信息的传输。
振幅调制的优点是简单易实现,但受到干扰的影响较大。
3. 频率调制(FM)频率调制是通过改变载波的频率来传输信号的一种调制方式。
在频率调制中,原始信号的波形会使载波的频率随之变化,从而实现信息的传输。
频率调制的优点是抗干扰能力强,但需要更宽的带宽。
4. 相位调制(PM)相位调制是通过改变载波的相位来传输信号的一种调制方式。
在相位调制中,原始信号的波形会使载波的相位随之变化,从而实现信息的传输。
相位调制的优点是带宽利用率高,但对于相位噪声敏感。
三、解调原理1. 解调的基本概念解调是将经过调制的信号恢复为原始信号的过程。
解调的目标是将调制信号中的信息提取出来,并进行恢复。
解调过程通常包括检测、滤波和信号恢复等步骤。
2. 幅度解调幅度解调是将调制信号中的振幅信息提取出来的过程。
常见的幅度解调方式有包络检波和同步检波等。
包络检波是通过将调制信号通过整流和低通滤波器处理,提取出其包络来实现幅度解调。
同步检波则是利用参考信号与调制信号进行比较,提取出其振幅信息。
3. 频率解调频率解调是将调制信号中的频率信息提取出来的过程。
常见的频率解调方式有相干解调和非相干解调等。
ask、psk、fsk的调制与解调原理
调制和解调是现代通信系统中至关重要的过程,它们可以实现信息的传输和接收。
在数字通信中,有三种常见的调制和解调技术,分别是ask、psk和fsk。
本文将详细讨论这三种调制和解调技术的原理和应用。
一、ASK调制与解调原理1. ASK调制ASK(Amplitude Shift Keying)调制是一种将数字信号转换为模拟信号的调制技术。
在ASK调制中,数字信号被用来控制载波的振幅,当输入信号为1时,振幅为A;当输入信号为0时,振幅为0。
ASK 调制一般用于光纤通信和无线电通信系统。
2. ASK解调ASK解调是将接收到的模拟信号转换为数字信号的过程。
它通常是通过比较接收到的信号的振幅与阈值来实现的。
当信号的振幅高于阈值时,输出为1;当信号的振幅低于阈值时,输出为0。
ASK解调在数字通信系统中有着广泛的应用。
二、PSK调制与解调原理1. PSK调制PSK(Phase Shift Keying)调制是一种将数字信号转换为模拟信号的调制技术。
在PSK调制中,不同的数字信号会使载波的相位发生变化。
常见的PSK调制方式有BPSK(Binary Phase Shift Keying)和QPSK(Quadrature Phase Shift Keying)。
PSK调制在数字通信系统中具有较高的频谱效率和抗噪声性能。
2. PSK解调PSK解调是将接收到的模拟信号转换为数字信号的过程。
它通常是通过比较接收到的信号的相位与已知的相位来实现的。
PSK解调需要根据已知的相位来判断传输的是哪个数字信号。
PSK调制技术在数字通信系统中被广泛应用,特别是在高速数据传输中。
三、FSK调制与解调原理1. FSK调制FSK(Frequency Shift Keying)调制是一种将数字信号转换为模拟信号的调制技术。
在FSK调制中,不同的数字信号对应着不同的载波频率。
当输入信号为1时,载波频率为f1;当输入信号为0时,载波频率为f2。
FSK调制常用于调制通联方式线路和调制调制解调器。
第3章信号调制与解调
i l=(uc+ux)K(ωct )/r
i2=(uc-ux) K(ωct ) /r
式中 r为二极管的内阻与负载RL折合到原边的等效电阻之和。 K(ωct )为归一化的方波信号展开系数。
T+ 调 1 ux
VD1 i1 T
3
制 信
-RP + uc -
号
+
T
i3
+ RL
uo
ux -
载波信号2 VD2 i2
Uc 1,T1导通,T2截止,U0 U x (1) U x Uc 0,T1截止,T2导通,U0 U x (0) 0
3. 在测控系统中被测信号的变化频率为0~100Hz, 应怎样选取载波信号的频率?应怎样选取调幅信
号放大器的通频带?信号解调后,怎样选取滤波
器的通频带?
为了正确进行信号调制必须要求ωc>>Ω,通常至 少要求ωc>10Ω。这样,解调时滤波器能较好地将调 制信号与载波信号分开,检出调制信号。若被测信
UD= 0.7V,Aod=5×105,为使二极管D1导通
uP
uN
0.7 5105 V
3.1.2 包络检波电路
什么是包络检波? 从已调信号中检出调制信号的过程称为
解调或检波。幅值调制就是让已调信号的幅 值随调制信号的幅值变化,因此调幅信号的 包络线形状与调制信号一致。只要能检出调 幅信号的包络线即能实现解调。这种方法称 为包络检波。
包络检波的基本工作原理是什么?
us
uo'
O
tO
关于精密整流电路
概念:将交流电转换为直流电,称为整流。 如下图所示。
精密整流电路的功能是将微弱的交流电压转换成直流电压。
信号的调制及解调
4.2.3幅度调制信号的解调*分类:相干解调~利用已调信号的相位变化来恢复调制信号 非相干解调~从已调信号的幅度变化中提取调制信号 1. 相干解调适用于AM 、DSB 、SSB 、VSB 信号条件:本地载波与发送端信号的载波必须保持同频同相 *模型:cos(ωc t+θ)s i (t)① 双边带(AM 、DSB )调幅信号的解调)cos()]([)(0ϕω++=t t m A t s c AM ;)cos()()(0ϕω+=t t m t s c DSB 不失一般性,以为例)(t s AM )cos()cos()]([)(0θωϕω+++=t t t m A t m c c p2/)]2cos())][cos(([00θϕωθϕ+++−+=t t m A c LPF 输出:2)cos()]([)(00θϕ−⋅+=t m A t m载波同步时(θϕ=0) )]([21)(0t m A t m +⋅=上式中的A 可以用隔直电路消除,0=A 即为DSB 的结果。
② 单边带(SSB )信号的解调(下边带))sin()(ˆ)cos()()(00ϕωϕω+++=t t mt t m t s c c SSB )cos()]sin()(ˆ)cos()([)(00θωϕωϕω+⋅+++=t t t mt t m t m c c c p 2/)]2sin()(ˆ)2cos()([2/)]sin()(ˆ)cos()([0000θϕωθϕωθϕθϕ++++++−+−=t t m t t m t mt m c c LPF 输出:2/)]sin()(ˆ)cos )([)(000θϕθϕ−+−=t m t m t m ( θϕ=0 2/)(t m =③ 残留边带(VSB )信号的解调 见)(ωVSB H 特性2. 非相干解调① AM 信号的非相干解调 包络检波电路D0’(t)0(t) m 0输入信号的正向周期,通过D 二极管正向电阻向电容C 充电,在二极管截止时,电容通过R 电阻放电。
信号的调制与解调原理
信号的调制与解调原理一、引言信号的调制与解调是无线通信领域中的重要概念和技术。
调制是将待传输的信息信号转换为适合传输的载波信号的过程,而解调则是将接收到的调制信号恢复为原始的信息信号。
本文将介绍信号的调制与解调原理,包括调制与解调的基本概念、常见的调制与解调方法以及它们的工作原理。
二、调制的基本概念调制是为了将信息信号传输到远距离而进行的一种处理方式。
信息信号通常是模拟信号或数字信号,而载波信号则是一种高频振荡信号。
调制的目的是将信息信号转换为适合传输的载波信号,使其能够在信道中传输。
三、调制的方法常见的调制方法有幅度调制(AM)、频率调制(FM)和相位调制(PM)。
幅度调制是通过改变载波信号的幅度来传输信息,频率调制是通过改变载波信号的频率来传输信息,相位调制则是通过改变载波信号的相位来传输信息。
不同的调制方法适用于不同的应用场景,选择合适的调制方法可以提高信号的传输质量和效率。
四、调制的工作原理以幅度调制为例,幅度调制是通过改变载波信号的幅度来传输信息。
具体来说,幅度调制将信息信号的振幅与载波信号的振幅相乘,产生调制后的信号。
在接收端,解调器会将接收到的调制信号进行解调,恢复出原始的信息信号。
解调的过程与调制相反,通过检测调制信号的幅度变化来提取出原始的信息信号。
五、解调的基本概念解调是将接收到的调制信号恢复为原始的信息信号的过程。
解调器是用于解调的设备,它可以通过检测调制信号的特征来提取出原始的信息信号。
六、解调的方法解调的方法与调制的方法相对应。
以幅度调制为例,解调的方法包括包络检测和同步检测。
包络检测是通过检测调制信号的幅度变化来恢复原始的信息信号,而同步检测则是通过与载波信号保持同步来恢复原始的信息信号。
不同的解调方法适用于不同的调制方式,选择合适的解调方法可以提高解调的准确性和稳定性。
七、调制与解调的应用调制与解调广泛应用于无线通信领域。
无线电广播、电视传输、手机通信等都依赖于调制与解调技术。
通信网络中的信号调制与解调技术
通信网络中的信号调制与解调技术引言:随着信息时代的到来,通信网络的发展越发迅猛。
而其中信号调制与解调技术作为通信系统的基础,起着至关重要的作用。
本文将详细讨论通信网络中的信号调制与解调技术,包括定义、原理、调制与解调的步骤及常见的调制解调技术等。
一、信号调制与解调的定义1.1 信号调制的定义信号调制是将要传输的信息信号与载波信号进行耦合,使得信息信号能够适应传输介质并经过传输介质传送到接收端。
调制的目标是将信息信号的频带范围适应到传输介质的频带范围,以实现信息的传送。
1.2 信号解调的定义信号解调是指将经过调制的信号恢复为原始的信息信号的过程。
解调的目标是从传输介质中恢复出传输的原始信息。
二、信号调制与解调的原理2.1 调制的原理调制的基本原理是通过改变载波信号的某个或多个属性参数,使其与信息信号进行耦合,从而将信息信号传输到接收端。
常见的调制技术包括振幅调制(AM)、频率调制(FM)和相位调制(PM)等。
2.2 解调的原理解调的基本原理是通过对接收到的调制信号进行处理,将其还原为原始的信息信号。
解调过程中通常需要根据具体的调制技术,恢复相应的载波信号的属性参数,从而实现信号的解耦合。
解调技术包括同步解调和非同步解调等。
三、信号调制与解调的步骤3.1 调制的步骤3.1.1 生成载波信号:通过产生基频信号形成载波信号,通常使用正弦波作为基频信号。
3.1.2 将信息信号与载波信号耦合:通过调制器将信息信号与载波信号进行耦合,形成调制信号。
3.1.3 调制信号的频率变换:通过混频器将调制信号的频率进行变换,以适应传输介质的要求。
3.2 解调的步骤3.2.1 信号的频率变换:在接收端,通过混频器将接收到的调制信号的频率进行变换,以恢复原始频率范围内的信号。
3.2.2 提取载波信号的属性参数:通过解调器提取调制信号中的载波信号的振幅、频率或相位等属性参数。
3.2.3 还原信息信号:根据载波信号的属性参数,通过处理解调信号,实现还原出原始的信息信号。
调制与解调的概念
调制与解调的概念1. 调制的概念调制是指将信息信号载体(如电磁波、光波等)的某种属性(如频率、振幅、相位等)随时间变化,使其携带上特定的信息。
调制技术是通信系统中广泛使用的一种技术,通过调制技术可以将原始信号转变成能够在传输介质中传输的信号,从而完成信息传输的过程。
在实际应用中,调制技术主要是指模拟调制和数字调制两种方式。
模拟调制是将模拟信号转化为模拟调制信号,如调幅(AM)、调频(FM)和调相(PM)等调制方式;数字调制是将数字信号转化为数字调制信号,如PSK调制、ASK调制、FSK调制、QAM调制等。
2. 解调的概念解调是指将调制信号中所携带的信息信号进行还原的过程,解调可以分为模拟解调和数字解调两种方式。
模拟解调是指将模拟调制信号还原成模拟信号的过程,例如将FM调制信号解调成音频信号;数字解调则是指将数字调制信号还原为数字信号的过程,例如将QPSK信号解调为二进制数字信号。
为了实现可靠的信息传输,解调技术对于通信系统来说是至关重要的一环。
很多解调技术都是针对特定调制方式的,例如对于相移键控调制(PSK)而言,其中的信息可以通过对相位的解调来还原成二进制数字信号。
3. 调制解调在通信中的应用调制解调技术是通信领域非常重要的一部分,目前在无线通信、有线通信、卫星通信、电视广播等领域广泛应用。
在无线通信中,调制技术主要用来将原始信号转化成高频信号,通过传输介质(如空气)的传输将信息传至接收端,而接收端需要经过解调过程,将这些高频信号还原成原始信号。
例如手机通信就是将人声音频信号转化为射频信号传输,再通过接收端将信号解调为原始语音信号。
在数字通信领域,调制解调技术也是广泛应用的。
例如在ADSL中,通过将数字信号调制成高频信号,然后通过电话线传输至接收端,最终将数字信号还原成原数据信号。
类似的,数字调制技术也被广泛运用在数字电视、卫星通信领域等。
总之,调制解调技术是通信领域中不可或缺的重要技术。
通过调制和解调技术,我们可以将信息信号转化成能够在传输介质中传输的信号,并且在接收端将其还原成原始信号,从而实现可靠的信息传输。
通信信号调制与解调技术详解
通信信号调制与解调技术详解通信信号调制与解调技术是指将数字信号或模拟信号转化为能够在传输过程中传播的模式信号,并将接收到的模式信号转化回原始信号的过程。
这项技术在现代通信领域中起着至关重要的作用,本文将详细介绍通信信号调制与解调技术的原理、常见调制方式以及相关应用。
一、调制技术的原理1. 调制技术概述调制是指将信息信号与载波信号进行叠加,通过改变载波的某些特性来表示信息信号。
调制技术可以有效地将信号传输到远距离,提高传输效率和可靠性。
2. 调制原理调制的本质是将待传输信号的某些特性转换到载波信号,使信息能够在传输过程中被接收方解读。
通过改变载波的频率、相位或幅度,可以实现不同的调制方式。
3. 常见调制方式(1)频移键控调制(FSK):通过改变载波频率来表示信息的方式,通常用于数字通信系统中。
可以根据信息信号的二进制码决定高频和低频的载波。
(2)相移键控调制(PSK):通过改变载波的相位来表示信息的方式,可以将信息转换成不同相位状态的载波信号,通常用于数字通信领域。
(3)振幅调制(AM):通过改变载波的幅度来表示信息的方式,常用于传输模拟信号。
(4)频率调制(FM):通过改变载波的频率来表示信息的方式,常应用于音频信号的传输。
二、解调技术的原理1. 解调技术概述解调是指将经过调制传输而来的信号还原为原始信号的过程。
解调技术是调制技术的对称过程,对于不同的调制方式,需要相应的解调方法。
2. 解调原理解调的本质是通过检测载波信号的特定特征来还原原始信号。
解调器将接收到的信号与参考载波进行比较,并提取出信息信号。
3. 常见解调方式(1)频移键控解调(FSK):将接收到的信号与参考载波频率进行比较,根据频率差异将信号解调成相应的二进制码。
(2)相移键控解调(PSK):将接收到的信号与参考载波相位进行比较,解调成相应的数字信号。
(3)振幅解调(AM):通过提取载波的幅度变化来解调信号。
(4)频率解调(FM):通过检测载波频率的变化来解调信号。
通信信号的调制和解调技术
通信信号的调制和解调技术随着科技的不断进步,通信技术在我们的生活中扮演着越来越重要的角色。
作为通信技术的核心,调制和解调技术起到了关键的作用。
本文将详细介绍通信信号的调制和解调技术,并分步骤进行说明。
一、调制技术1. 通信信号的调制是指将源信号转换为适合传输的调制信号。
调制技术可以将源信号变成需要传输的信号。
2. 常见的调制技术有:振幅调制(AM)、频率调制(FM)和相位调制(PM)。
3. 振幅调制(AM)是指通过改变调制信号的振幅来实现信号的调制。
这种调制技术广泛应用于广播和电视传输中。
4. 频率调制(FM)是指通过改变调制信号的频率来实现信号的调制。
这种调制技术常用于FM广播和音频传输。
5. 相位调制(PM)是指通过改变调制信号的相位来实现信号的调制。
这种调制技术在通信中也有广泛应用。
二、解调技术1. 通信信号的解调是指将调制后的信号还原为源信号的过程。
解调技术可以从调制信号中还原出源信号。
2. 解调技术主要包括同步、检测和滤波三个步骤。
3. 同步是指在解调过程中确保解调器的接收端和发送端保持同步,以便准确还原信号。
4. 检测是指将同步后的信号转化为模拟信号,以便后续处理。
5. 滤波是指通过滤波器去除解调后的信号中的噪声和杂波。
三、调制和解调的分类1. 数字调制和解调:数字调制和解调是指将数字信号转化为模拟信号或将模拟信号转化为数字信号的过程。
常用的数字调制技术包括正交振幅调制(QAM)和相移键控(PSK)等。
2. 模拟调制和解调:模拟调制和解调是指将模拟信号转化为模拟调制信号或将模拟调制信号转化为模拟信号的过程。
常用的模拟调制技术包括调幅调制(AM)、调频调制(FM)和调相调制(PM)等。
四、应用举例1. 无线通信:无线通信中广泛应用的调制技术包括频率调制和相位调制。
比如,蜂窝通信系统中使用的GSM系统就是用的GMSK(高斯最小频移键控)的调制技术。
2. 数字电视:数字电视通过使用数字调制技术将视频信号转化为数字信号进行传输,并通过解调技术将数字信号还原为视频信号。
信号调制解调
调制与解调的原理与应用一.概述调制就是使一个信号(如光、高频电磁振荡等)的某些参数(如振幅、频率等)按照另一个欲传输的信号(如声音、图像等)的特点变化的过程。
例如某中波广播电台的频率为 540kHz ,这个频率是指载波的频率,它是由高频电磁振荡产生的等幅正弦波频率。
用所要传播的语言或音乐信号去改变高频振荡的幅度,使高频振荡的幅度随语言或音乐信号的变化而变化,这个控制过程就称为调制。
其中语言或音乐信号叫做调制信号,调制后的载波就载有调制信号所包含的信息,称为已调波。
解调是调制的逆过程,它的作用是从已调波信号中取出原来的调制信号。
对于幅度调制来说,解调是从它的幅度变化提取调制信号的过程。
即从调制后的载波中分离出音乐或语言信号。
二.分类按调制信号的形式可分为模拟调制和数字调制。
用模拟信号调制称为模拟调制;用数据或数字信号调制称为数字调制。
按被调信号的种类可分为脉冲调制、正弦波调制和强度调制(如对非相干光调制)等。
调制的载波分别是脉冲,正弦波和光波等。
正弦波调制有幅度调制、频率调制和相位调制三种基本方式,后两者合称为角度调制。
此外还有一些变异的调制,如单边带调幅、残留边带调幅等。
脉冲调制也可以按类似的方法分类。
此外还有复合调制和多重调制等。
不同的调制方式有不同的特点和性能。
三.调制的原理此处介绍正弦波的调幅,调频,调相的原理。
根据所控制的信号参量的不同,调制可分为:·调幅,使载波的幅度随着调制信号的大小变化而变化的调制方式。
调幅的技术和设备比较简单,频谱较窄,但抗干扰性能差,广泛应用于长中短波广播、小型无线电话、电报等电子设备中·调频,使载波的瞬时频率随着调制信号的大小而变,而幅度保持不变的调制方式。
·调相,利用原始信号控制载波信号的相位。
这三种调制方式的实质都是对原始信号进行频谱搬移,将信号的频谱搬移到所需要的较高频带上,从而满足信号传输的需要1,抑制载波的AM最简单的调幅方案是利用带有信息的信号即调制信号对载波进行调制。
调制与解调的名词解释
调制与解调的名词解释调制与解调是通信领域中常用的两个术语,它们在现代通信系统中起着至关重要的作用。
调制(Modulation)是将信号通过某种方式转换成适合传输的波形或电信号的过程,而解调(Demodulation)则是将接收到的信号恢复成原始信息的过程。
本文将详细解释调制与解调的概念、原理和应用。
一、调制的概念和原理在通信中,我们通常需要通过某种载体来传输信息,如电磁波、电信号等。
而原始的信息通常是以低频的模拟信号形式存在,无法直接传输。
因此,调制就是将这种模拟信号转换成适合传输的高频信号或数字信号的过程。
调制的过程中,一方面需要对原始信号进行特定的变换,以便与载体进行合理的组合。
另一方面,我们也需要确定合适的调制方式,包括调制信号频率、调制波形的选择等。
常见的调制方式包括:幅度调制(AM)、频率调制(FM)、相位调制(PM)等。
以AM调制为例,信号的幅度变化与载波进行叠加,形成调制后的信号。
而FM调制是通过调整信号频率的大小来实现。
PM调制则是通过调整信号的相位来实现。
二、调制的应用调制广泛应用于各个领域的通信系统中,我们可以从音频、视频、无线通信等方面看到其应用的重要性。
在音频领域,调幅广播(AM Broadcast)就是一种常见的调制应用。
通过将音频信号进行AM调制,可以将音频信息传播到远距离的收音机中,使得听众能够收听到特定的广播内容。
在视频领域,调制也扮演着重要角色。
例如,将电视信号调制成相应的频段,并经过天线传输到电视机中,实现电视节目的传递和播放。
无线通信中的调制也是不可或缺的。
通过将原始数据信号进行数字调制,然后用高频载波进行传输,以实现无线数据的传输和接收。
再如,手机中的蜂窝网络通信,也是通过调制方式将音频和数据信号传输到基站,然后转发给目标设备。
三、解调的概念和原理解调是调制的逆过程,即将调制后的信号恢复成原始信息的过程。
解调器是实现解调的关键设备。
解调的过程中,首先需要将接收到的信号经过滤波去除噪声和干扰。
信号的调制与解调原理
信号的调制与解调原理一、引言调制与解调是现代通信系统中不可或缺的重要环节,它们承担着将信息信号转换为适合传输的信号和将传输的信号还原为原始信息的任务。
本文将从调制和解调的基本原理、常见调制方式以及解调技术等方面进行阐述。
二、调制的基本原理调制是指将原始信息信号与载波信号相结合,通过改变载波信号的某些特性来表示原始信息的过程。
调制的目的是将原始信息信号转换为适合传输的高频信号,以便在信道中传输。
常见的调制方式有幅度调制(AM)、频率调制(FM)和相位调制(PM)。
1. 幅度调制(AM)幅度调制是通过改变载波信号的振幅来表示原始信息的一种调制方式。
在AM调制中,载波信号的振幅随着原始信息信号的变化而变化,从而在载波信号中嵌入了原始信息。
解调时,通过提取载波信号的振幅变化即可还原原始信息。
2. 频率调制(FM)频率调制是通过改变载波信号的频率来表示原始信息的一种调制方式。
在FM调制中,载波信号的频率随着原始信息信号的变化而变化,从而在载波信号中嵌入了原始信息。
解调时,通过提取载波信号频率的变化即可还原原始信息。
3. 相位调制(PM)相位调制是通过改变载波信号的相位来表示原始信息的一种调制方式。
在PM调制中,载波信号的相位随着原始信息信号的变化而变化,从而在载波信号中嵌入了原始信息。
解调时,通过提取载波信号相位的变化即可还原原始信息。
三、解调的基本原理解调是将传输过程中的调制信号恢复为原始信息的过程。
解调的目的是将调制过的信号转换为与原始信息相同的信号,以便进行后续处理或输出。
常见的解调方式有包络检波、频率解调和相位解调。
1. 包络检波包络检波是一种常用的解调方式,适用于幅度调制(AM)信号的解调。
在包络检波中,通过提取载波信号的振幅变化来还原原始信息信号。
具体方法是将调制信号经过一个非线性元件,使其产生包络波形,然后通过低通滤波器去除高频成分,得到原始信息信号。
2. 频率解调频率解调是一种常用的解调方式,适用于频率调制(FM)信号的解调。
通信技术中的信号调制与解调技术
通信技术中的信号调制与解调技术信号调制与解调技术是现代通信系统中不可或缺的关键技术之一。
它负责将要传输的信息信号转换为适合传输的载波信号,并在接收端将收到的信号还原为原始的信息信号。
本文将介绍信号调制与解调技术的基本原理、常见调制解调方法以及其在通信系统中的应用。
一、信号调制的基本原理信号调制是指将要传输的信息信号和高频载波信号相结合,以便在传输过程中提高信号的抗干扰能力和传输效率。
调制技术的基本原理可以归纳为将低频的信息信号调制到高频的载波信号上,产生调制后的信号。
二、常见调制解调方法1. 幅度调制(Amplitude Modulation,AM)幅度调制是最简单的一种调制方法,它是通过改变载波信号的振幅来传输信息。
在AM调制中,原始信号的幅度变化会导致载波信号的幅度随之变化。
接收端通过解调将幅度变化还原为原始信号。
2. 频率调制(Frequency Modulation,FM)频率调制是一种通过改变载波信号的频率来传输信息的调制方法。
FM调制中,原始信号的振幅不变,而是通过改变载波信号的频率来传输信息。
接收端通过解调将频率变化还原为原始信号。
3. 相位调制(Phase Modulation,PM)相位调制是一种通过改变载波信号的相位来传输信息的调制方法。
PM调制中,原始信号的振幅和频率不变,而是通过改变载波信号的相位来传输信息。
接收端通过解调将相位变化还原为原始信号。
三、调制解调技术的应用1. 无线通信系统中的调制解调技术调制解调技术广泛应用于无线通信系统中,如移动通信、卫星通信、无线局域网等。
在这些系统中,调制技术能够提高信号的传输距离和抗干扰能力,使得移动设备能够稳定地进行通信。
2. 数字通信系统中的调制解调技术调制解调技术在数字通信系统中也具有重要作用。
在数字通信中,信息信号经过模数转换器转换为数字信号后,需要通过调制技术将其转换为模拟信号进行传输。
在接收端,通过解调技术将模拟信号转换为数字信号进行处理和解码。
调制与解调的概念
调制与解调的概念调制与解调是通信技术中重要的概念,它们是实现信息传输的关键技术。
在通信系统中,调制与解调的作用是将信息信号转换成一定的形式,以便能够在传输媒介中传输。
本文将从调制与解调的基本概念、调制与解调的分类、调制与解调的实现原理以及调制解调器的应用等方面进行介绍。
一、调制与解调的基本概念调制是指把信息信号(如语音、图像等)按照一定的规律转换成调制信号,使得信息信号能够适应传输媒介的特性,以便能够在传输媒介中传输。
调制的过程就是在信号中加入一定的高频载波信号,使得信息信号的频率被调制到高频载波信号的频率范围内,从而形成调制信号。
解调是指在接收端将调制信号还原成原始信息信号的过程。
解调的过程就是将接收到的调制信号中的高频载波信号去除,从而得到原始的信息信号。
解调是调制的逆过程,也是通信系统中非常重要的一个环节。
二、调制与解调的分类调制和解调可以根据不同的分类方式进行划分。
1. 按照信号的调制方式分类调制和解调可以按照信号的调制方式进行分类,常见的调制方式有模拟调制和数字调制。
模拟调制是指将模拟信号进行调制,将其转换成模拟调制信号。
模拟调制分为调幅、调频和调相三种方式。
调幅是指将模拟信号的幅度加到载波信号上,形成调幅信号;调频是指将模拟信号的频率加到载波信号上,形成调频信号;调相是指将模拟信号的相位加到载波信号上,形成调相信号。
数字调制是指将数字信号进行调制,将其转换成数字调制信号。
数字调制分为ASK、FSK、PSK、QAM等多种方式。
ASK是指将数字信号转换成调幅信号;FSK是指将数字信号转换成调频信号;PSK是指将数字信号转换成调相信号;QAM是指将数字信号同时转换成调幅和调相信号。
2. 按照载波信号的性质分类调制和解调可以按照载波信号的性质进行分类,常见的载波信号有连续波和脉冲波。
连续波调制是指将信息信号加到连续的正弦波或余弦波上,形成连续波调制信号。
连续波调制主要包括调幅、调频和调相三种方式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
+ N1
VD3
us<0,二极管VD1, VD4截止, VD2, VD3导通,uO=-us;
1.分析电路结构; 2.分析各部分输入输出关系; 3.虚短,虚断,电流和为零。
R3
-
∞
+ N2 +
VD4
线性全波检波电路之二
第二节 调幅式测量电路
R2 R2
VD1 R1 us R4 VD2 R3 u
A
R4 R3 + + N2 uo=us ∞
第三章 信号调制解调电路
第一节 调制解调的功用与类型
1、什么是信号调制? 调制就是用一个信号(称为调制信号)去 控制另一个做为载体的信号(称为载波信号), 让后者的某一特征参数按前者变化。 2、什么是解调? 在将测量信号调制,并将它和噪声分离, 放大等处理后,还要从已经调制的信号中提取 反映被测量值的测量信号,这一过程称为解调。
1、乘法器调制
uc
+12V 1kΩ 51Ω 0.1μ F 1kΩ 0.1μ F 1kΩ 3.3kΩ
3.3kΩ
ux uc
Kxy x y
uo
a)原理图 MC1496
82 3 6 uo 10 12 ux 1MC1496 0.1μ F 20μ F 4 14 5 750Ω 680kΩ 750Ω 1kΩ 20μ F 1kΩ 47kΩ -8V
2Ωm
-Ωm Ω Ωm
ωc- Ω-Ωm ωc
ωc+Ω+Ωm
第二节 调幅式测量电路
4、在测控系统中被测信号的变化频率为0~100Hz,应
怎样选取载波信号的频率?应怎样选取调幅信号放大器 的通频带?信号解调后,怎样选取滤波器的通频带? 为了正确进行信号调制必须要求 ωc>>Ω ,通常至少要 求ωc>10Ω。这样,解调时滤波器能较好地将调制信号 与载波信号分开,检出调制信号。若被测信号的变化频 率为0~100Hz,则载波信号的频率ωc>1000 Hz。调 幅信号放大器的通频带应为900~1100 Hz。信号解调 后,滤波器的通频带应>100 Hz,即让0~100Hz的信 号顺利通过,而将900 Hz以上的信号抑制,可选通频 带为200 Hz。
O
t a)
O
t
由图可见,只要从图a所示的调幅信号中,截去它的下半 部,即可获得图b所示半波检波后的信号 (经全波检波 或截去它的上半部也可),再经低通滤波,滤除高频信 号,即可获得所需调制信号,实现解调。包络检波就 是建立在整流的原理基础上的。
b)
第二节 调幅式测量电路
(一)二极管与三极管包络检波
边频功率=2*1/2*( mXm/2)2
第二节 调幅式测量电路
6、实现AM调幅的方案
x x Um
cosωct
us
cosωct
us
增益=Um
第二节 调幅式测量电路
(二)传感器调制
1、 为什么在测控系统中常常在传感器中进行信 号调制? 为了提高测量信号抗干扰能力,常要求从信号一 形成就已经是已调信号,因此常常在传感器中
x O x uc t a)
x O x uc t a)
O x us
OБайду номын сангаас
t b)
t
O x us
O
t b)
t
c)
c)
Um≠0
Um=0
第二节 调幅式测量电路
2、调幅波的频谱 假设调制信号x是角频率为Ω的余弦信号 x=XmcosΩt,则调幅信号可写为: us=Umcosωct+ [mXmcos(ωc+Ω)t + mXmcos(ωc-Ω)t]/2 它包含三个不同频率的信号: 一个是角频率为 ωc 的载波信号,其幅值是 Um, 和角频率分别为ωc±Ω,幅值为 mXm/2的两个 分量。
第一节 调制解调的功用与类型
4、在测控系统中常用的调制方法有哪几种? 在信号调制中常以一个高频正弦信号作为 载波信号。一个正弦信号有幅值、频率、相位 三个参数,可以对这三个参数进行调制,分别 称为调幅(AM)、调频(FM)和调相(PM)。也可 以用脉冲信号作载波信号。可以对脉冲信号的 不同特征参数作调制,最常用的是对脉冲的宽 度进行调制,称为脉冲调宽。
第一节 调制解调的功用与类型
5、什么是调制信号、载波信号、已调信号? 调制是给测量信号赋予一定特征,这个特征 由作为载体的信号提供。常以一个高频正弦信 号或脉冲信号作为载体,这个载体称为载波信 号。 用来改变载波信号的某一参数,如幅值、频 率、相位的信号称为调制信号。 在测控系统中,通常就用测量信号作调制信 号。经过调制的载波信号叫已调信号。
R4 R4 uo u A (1 )us us R3 R3
uo=|us|
第二节 调幅式测量电路
三、相敏检波电路 (一)相敏检波的功用和原理
1、什么是相敏检波电路? 相敏检波电路是具有鉴别调制信号相位和选频能 力的检波电路。
第二节 调幅式测量电路
2、为什么要采用相敏检波?
包络检波有两个问题:一是解调的主要过程是对调 幅信号进行半波或全波整流,无法从检波器的输出鉴 别调制信号的相位。第二,包络检波电路本身不具有 区分不同载波频率的信号的能力。对于不同载波频率 的信号它都以同样方式对它们整流,以恢复调制信号, 这就是说它不具有鉴别信号的能力。为了使检波电路 具有判别信号相位和频率的能力,提高抗干扰能力, 需采用相敏检波电路。
第二节 调幅式测量电路
4、相敏检波电路与调幅电路在结构上有哪些相 似之处?它们又有哪些区别?
将调制信号ux乘以幅值为1的载波信号就可以得到双 边带调幅信号us,将双边带调幅信号us再乘以载波信 号,经低通滤波后就可以得到调制信号ux。这就是相 敏检波电路在结构上与调制电路相似的原因。 二者主要区别是调幅电路实现低频调制信号与高 频载波信号相乘,输出为高频调幅信号;而相敏检波 器实现高频调幅信号与高频载波信号相乘,经滤波后 输出低频解调信号。这使它们的输入、输出耦合回路 与滤波器的结构和参数不同。
A
us O uA u
o
C ∞ + + N2
t
∞ -
+ us
+ ii u΄
+ + u + N1 + u΄A s 半波整流器
+ R3 uA
O uo
O
低通滤波器
t
线性全波检波电路之一
t
第二节 调幅式测量电路
VD1 R1
us R2 ∞ + R4 VD2 R5
us>0,二极管VD1, VD4导通, VD2, VD3截止,uO=us;
第二节 调幅式测量电路
x O u
c
a)调制信 t 号
Ω
O
t b)载波信 号
ωc
us
O t c)双边带调
ωc -Ωωc ωc +Ω
幅信号
第二节 调幅式测量电路
我们知道,信号的时域相乘等于频域卷积。即 x(t).y(t) x(f)*y(f) 卷积的结果就产生了频谱搬移,即从低频 搬移到了载频的两侧。 所以,调幅过程也是一个频率搬移或频率 变换的过程。 调幅波的带宽为:BW=2 Ω。
1、基本电路
ic
+ V T us Ec RL C2 _ 非线性 低通 器件 滤波器 b) 晶体管检波电路 C1 + uo _
C1
T+ us _
VD i RL C2
+ uo _
非线性 低通 器件 滤波器 a) 二极管检波路
第二节 调幅式测量电路
2、峰值检波与平均值检波
i uo θ 0 0 u i
uo
R2
R4 R3
R4
VD2 R3 u
A
R1
uous<0
∞ + + N1 u us A
+ N1 +
∞
+ N2 +
∞
N+ uo=-us + 2
∞
c) 负输入等效电路
R2 u A (1 )us 2us 高输入阻抗线性全波整流电路 R1
线性全波检波电路之三
Us<0,二极管VD1截止,VD2导通;
取R1=R2=R3=R4/2
x O x uc t a) t
什么是信号调制?
O x us O
b)
t c)
图1-4 调幅信号
第一节 调制解调的功用与类型
3、在测控系统中为什么要采用信号调制? 在测控系统中,进入测控电路的除了传感器 输出的测量信号外,还往往有各种噪声。而传 感器的输出信号一般又很微弱,将测量信号从 含有噪声的信号中分离出来是测控电路的一项 重要任务。为了便于区别信号与噪声,往往给 测量信号赋予一定特征,这就是调制的主要功 用。
第二节 调幅式测量电路
一、调幅原理与方法 (一)调幅波的一般数学表达式
1、什么是调幅?写出调幅信号的数学表达式. 调幅就是用调制信号x去控制高频载波信号的 幅值。常用的是线性调幅,即让调幅信号的幅值按 调制信号x的线性函数变化。 调幅信号的一般表达式可写为: us=(Um+mx)coswct m 为调制度
R1
us>0 uo
+ N 1 us +
∞
us
+ N1 +
∞
+ N2 +
∞
b)正输入等效电 路
us>0,二极管VD1导通,VD2截止;
R4 R4 uo us (1 )us us R2 R3 R2 R3 线性全波检波电路之三
a) 电路图
高输入阻抗线性全波整流电路
R2
VD1 R1 us
