井下施工巷道导线点检测方法探讨
巷道贯通测量的方法、步骤探讨
巷道贯通测量一般指为了使掘进巷道按照设计要求在预定的地点正确接通而进行的测量工作。
为了加快矿井建设的步伐或加快生产的衔接，常采用多头掘进同一巷道。
巷道贯通按照贯通的方式一般分为相向贯通、同向贯通和单向贯通。
在井巷贯通时，煤矿测量人员的主要任务是保证各掘进工作面均沿着设计位置与方向掘进，使贯通后的接合处的偏差不超过规定限值，保证井巷的正常使用。
反之，由于贯通测量过程中发生错误而未能实现顺利贯通，或贯通后在接合处偏差值超限，都将影响成巷的质量和巷道功能的使用，例如在皮带运输大巷、轨道大巷或重要斜井等重点区域，这样都可能直接影响巷道的使用，使整个矿井在生产上不能很好地衔接，生产受到很大的影响，而且直接造成废尺、废巷，因而，要求煤矿测量人员必须一丝不苟、严肃认真地完成各项测量工作。
一、贯通测量工作应当遵循的原则1.在确定测量方案和测量方法时，必须保证贯通所必需的精度，既不能因为精度过低而使巷道不能正确贯通，也不能因盲目追求过高精度而增加大量的工作和工作成本。
2.应对所完成工作的每一步、每一个工作环节都要做到规范化、科学化、标准化，要做到测量的各个工作环节有检核、有记录，如计算台账两人对算，贯通数据两人核算等，在日常测量工作中，要保证两人对算制度及记录本检查核对制度，坚决杜绝粗差的发生。
二、贯通测量的方法贯通测量的方法主要是测出贯通巷道两端导线点的平面位置和高程，通过坐标的反算求得巷道中线坐标方位角和距离，通过高程计算巷道腰线的坡度。
计算的结果要与设计值进行比较，其差值必须在规范容许的范围之内，同时在贯通前计算出巷道的指向角，利用上述数据在巷道的两端或一端标定出巷道中线和腰线，用来指示巷道按照设计的同一方向和同一坡度分头掘进，直到在贯通相遇点处顺利贯通。
在整个测量工作中都要进行现场放样数据与设计数据的比较，保证成巷的质量和贯通的精度。
三、井巷贯通测量的种类和容许偏差井巷贯通一般分为一井内的巷道贯通、两井之间的巷道贯通和立井贯通三种类型。
井下施工测量检核措施探讨
井下施工测量检核措施探讨摘要论述了井下导线实地点位的准确性对施工测量精度的影响及施工测量中应采取的各种检核方法。
关键词施工测量导线点位检核措施1、概述在井巷开拓和采矿工程设计时,对巷道的起点、终点、方向、坡度、断面规格等几何要素，都有明确的规定和要求。
井下巷道施工的测量工作，就是将工程设计数据标定到实地，主要测量工作就是给出巷道的中线和腰线。
中线是指导巷道掘进在水平面内的方向线，通常标设在巷道顶板上，用于指示巷道的掘进方向。
巷道腰线是巷道在竖直面内的方向线，标设在巷道帮上，用于控制巷道掘进时的坡度。
同一矿井的腰线高于轨面设计高度应为一个定值，例如1m或1.5m。
巷道施工测量是生产矿井的日常测量工作。
它是在井下平面控制测量和高程控制测量的基础上进行的，而且直接与生产联系，所以在施工测量之前，应该认真、仔细审阅设计图纸，了解巷道的性质和用途，弄清新老巷道的几何关系，以及设计巷道周围的地质条件、采空区等情况。
必要时，应该用解析法或图解法检查设计要素，然后才能到现场进行标定。
在巷道掘进过程中，应及时给出中、腰线，随时检查并填绘矿图。
井下施工测量直接关系着施工工程的质量，关系到施工人员及矿井的安全，矿山测量人员必须认真、及时、细心地配合施工部门进行工程施工。
2、井下导线点精度对施工测量精度的影响2.1 井下导线点精度对施工测量精度的影响井下施工测量是以能满足工程精度要求的导线为指导，施工精度要求及工程性质，由设计部门确定。
测量人员应该根据设计标准来确定相应的施测方法和要求，从而保证施工测量的精度。
导线测量的精度主要取决于测角、量边的精度。
根据测角、量边及其它误差的综合影响来估算最弱点的中误差，可以预计导线能否满足施工精度的要求；而通过对点位误差的计算、分析，可以对导线的布设方案以及测角、量边的精度提出相应的要求。
此外，通过导线点位误差的计算、分析，可以掌握导线的精度情况，对能否满足施工测量的要求，起着十分重要的作用。
煤矿井下导线测量方法优化应用研究孙俊义
煤矿井下导线测量方法优化应用研究孙俊义发布时间：2021-08-12T02:27:50.789Z 来源：《防护工程》2021年12期作者：孙俊义[导读] 煤矿井下作业的环境较为的复杂，所以在进行测量的过程中存在着一定的误差是允许的，但是还是需要把误差控制在一定的范围内。
义煤集团宜阳义络煤业有限责任公司河南宜阳 471600摘要：针对煤矿井下导线测量时,受施工环境影响,出现导线测量劳动作业强度大、测量效率差、测量精度低等技术难题,潞安集团司马煤业对传统煤矿井下导线测量方法及主要问题进行分析,并根据实际情况对导线测量方法进行合理优化,提出了长角短边导线测量法,通过在1208运巷与切巷贯通施工中进行应用效果来看,优化后的导线测量方法减少了仪器整平对中次数,提高了导线测量精度,取得了显著应用成效。
关键词：矿山测量；导线测量；方法优化；长角短边法引言煤矿井下作业的环境较为的复杂，所以在进行测量的过程中存在着一定的误差是允许的，但是还是需要把误差控制在一定的范围内。
煤矿井下测量是保证煤矿井下安全的基本措施，为了实现测量工作能够在误差允许范围内，就需要进行较为准确有效的测量，控制导线的方法是煤矿测量工作中重要的部分，对于基本的控制导线测量方法进行探讨以及改进是目前煤矿开采企业重要的工作。
1、煤矿井下的基本控制导线测量要求煤炭井下作业是需要进行实际勘察后根据分析观察其是否符合井下作业，对于符合具备井下作业的煤矿就需要进行下一步的测量工作。
对于煤炭井下的测量主要是为了保证煤矿井的建设是根据开采计划进行的。
第一步先要了解其深度以及宽度，确保制定下一步的开采计划以及建设计划；第二是需要对测量的位置进行标记，并记录分析。
煤矿控制导线是由基本控制导线以及采取控制导线组成。
基本控制导线属于主要的控制导线，能够起到总体控制作用，主要分布在煤矿井的主要巷道路线上。
对于采区控制导线，就是控制煤矿井下一些分区道的控制线。
在实际的进行测量过程中，煤矿井下的巷道都是较为的单一，在进行平面的控制过程中是以煤矿的井底作为控制导线的开端，然后在进行对巷道四周进行围绕测量。
浅谈采区巷道导线的快速敷测的方式

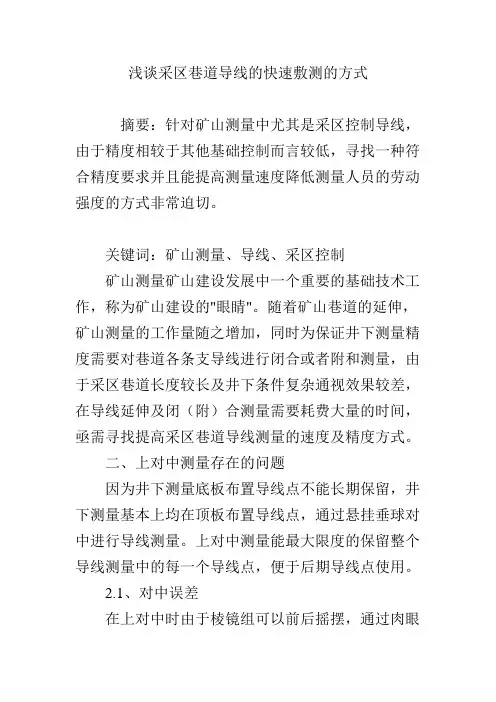

浅谈采区巷道导线的快速敷测的方式摘要：针对矿山测量中尤其是采区控制导线，由于精度相较于其他基础控制而言较低，寻找一种符合精度要求并且能提高测量速度降低测量人员的劳动强度的方式非常迫切。
关键词：矿山测量、导线、采区控制矿山测量矿山建设发展中一个重要的基础技术工作，称为矿山建设的"眼睛"。
随着矿山巷道的延伸，矿山测量的工作量随之增加，同时为保证井下测量精度需要对巷道各条支导线进行闭合或者附和测量，由于采区巷道长度较长及井下条件复杂通视效果较差，在导线延伸及闭（附）合测量需要耗费大量的时间，亟需寻找提高采区巷道导线测量的速度及精度方式。
二、上对中测量存在的问题因为井下测量底板布置导线点不能长期保留，井下测量基本上均在顶板布置导线点，通过悬挂垂球对中进行导线测量。
上对中测量能最大限度的保留整个导线测量中的每一个导线点，便于后期导线点使用。
2.1、对中误差在上对中时由于棱镜组可以前后摇摆，通过肉眼很难确定棱镜组上的棱镜是否处于竖直的状态，往往主站已经整平对中后，前后视人员还在调整棱镜头对中。
由于导线点处于顶板，采用悬挂垂球投影顶板导线点，在遇巷道风速较大的区域，需要人员辅助挡风，对中耗用时间较长容易造成对中误差较大。
2.2、受巷道环境影响上对中与下对中不同，上对中时三脚架的调节能力降低，在利用垂球将导线点投影至三脚架工作平台孔洞后，脚架不能再伸缩，只能通过仪器脚螺旋升降来调节仪器平整度。
由于井下巷道条件复杂，部分设备较多区域，脚架安设极其受影响，为将导线点投影至脚架孔洞中需要进行反复的调试改正，耗用时间很长。
三、下对中测量存在的问题3.1、导线点无法保存由于下对中时导线点均布置在底板上（包含轨枕和台阶），导线点基本上均为临时点，重复利用率很低。
相较于顶板测量控制点的长期保留性而言，底板测量导线点布置是其最大的弱点。
3.2、光线较差，影响对中观察巷道内一般采用矿灯照明，在上对中时，测量人员可以采取一定的措施由一人完成对中整平的架设，但是在下对中时，由于控制点布置在底板，距离架设仪器有一定的距离，导致对中时照明成为一定的瓶颈，需要由第二人来辅助照明，或者将矿灯置于地面照明但是效果较差。
矿山井下巷道实体测量方法的应用与探索
矿山井下巷道实体测量方法的应用与探索在测量井下巷道的过程中，需要对平面和高程进行全面测量。
这其中的平面测量是为了控制井下平面，对井下的硐室以及工作地点进行平面确定，以此来对整个工作过程进行指引，为矿山井更好的发展提供相关数据。
在进行高程测量时，需要拥有完善的控制系统，以此来对矿井的导线点、巷道硐室和高程点的标高进行确定，以此来实现矿井的正常工作，让框图的绘制符合相关需求。
在本文中，将对目前我国矿山井下巷道的测量技术进行深入研究，探索出一些具有实际应用性质的测量方式。
标签：矿山井下巷道测量;控制导线;测量工艺前言在进行矿区测量时，要在井口的周围搭建平面和高程控制点，通过这样的方式将地面上的平面坐标和高程系统传至井下区域。
这种基准点又被叫做井口高程基点和近井点，其主要利用井筒将地面上的坐标及方位角传到井下的固定边，并将这一固定边作为起始边对矿井巷道进行平面控制网的敷设。
在整个工作过程中，只能使用导线对井下平面进行测量，不应使用三边网、三角网以及边角网。
由此能够看出，矿山井下平面控制主要内容便是导线测量。
一、巷道平面测量（一）井下控制导线点的设置永久点和临时点是井下导线点的两种类型。
其中永久点主要位于巷道的顶板或巷道顶板的岩石当中。
而临时点则主要在顶板岩石或钢架上。
在这些导线点中，有着自己的编号。
这些编号会用喷漆等方式标记在巷道附近。
通常情况下，埋设导线点的方式有以下三种：第一种方法是将带孔的三角形测钉打入永久支护的巷道顶板上，使用水泥等材料对其进行加固，并将线绳穿入其中。
第二种方法是将已经加工完成的木桩钉入孔中，并将带孔的三角形测钉钉入木桩上，并将绳线穿入其中。
第三种方法是将木背板插入到钢支架梁上，随后再将测钉钉入其中，使其成为临时的导线点。
在对井下巷道进行测量的过程中，通常会使用标尺、光电测距仪和经纬仪等设备进行测量。
目前，在我国的很多矿山企业当中，都将更加先进的测量设备应用到了具体的施工过程中，同时还使用了GPS测距仪等领先设备。
如何进行地下矿井的导线测量与定位
如何进行地下矿井的导线测量与定位地下矿井是人类开采矿物资源的重要场所，然而，由于矿井内部复杂的地质条件和封闭的环境，导线测量与定位变得异常困难。
本文将探讨如何进行地下矿井的导线测量与定位，以提高矿井的安全性和效率。
首先，导线测量是地下矿井测量中的重要环节。
传统的导线测量方法通常在地面进行，然后根据测量结果计算出地下的坐标。
然而，地下矿井的封闭环境使得传统的地面测量方法无法直接应用于地下测量。
因此，我们需要采用一种针对地下环境的特殊测量方法。
一种常用的地下矿井导线测量方法是激光测距。
激光测距利用激光束在矿井内测量距离，从而确定各个位置的坐标。
在进行激光测距之前，需要事先在矿井的墙壁或地面上设置参考点，作为测量的基准。
然后，通过激光仪器发射出的激光束在矿井内进行测量，并将测量结果传输到计算机上进行处理。
通过激光测距，我们可以准确地获取矿井内各个点的坐标，从而实现地下矿井的导线测量。
然而，仅仅进行导线测量还不能满足地下矿井的实际需求，我们还需要对定位进行精确测量。
定位是指确定物体或位置在给定参考系中的准确位置。
在地下矿井中，定位尤为重要，因为它直接关系到矿工的安全和生产效率。
针对地下矿井的定位需求，我们可以采用全球导航卫星系统（GNSS）技术。
GNSS技术利用地面和卫星接收机相互配合，通过接收卫星发射的信号并进行处理，可以实现对地下矿井位置的准确定位。
在地下矿井中，我们需要在井下放置一定数量的GNSS接收机，以便接收到足够的卫星信号。
然后，通过对接收到的信号进行计算和处理，可以确定地下矿井的准确位置。
通过GNSS技术，我们可以实现地下矿井的精确定位，提高矿井的安全性和生产效率。
然而，地下矿井的导线测量与定位并不仅仅局限于传统的测量方法。
随着技术的发展，我们可以借助先进的无人机技术进行地下矿井的导线测量与定位。
无人机可以飞入矿井内部，利用其搭载的测量设备进行测量和定位。
通过无人机的应用，我们可以避免矿工进行危险的地下测量工作，同时提高测量和定位的精度和效率。
井下导线测量方法的应用研究
技术革新成果报告井下导线测量方法的应用研究杨柳煤业小春湾煤矿二〇一三年十二月井下导线测量方法的应用研究一、矿井导线测量概述矿山测量是矿山建设时期和生产时期的重要一环，测量工作及测量成果是为矿山生产服务的。
随着测绘科学技术迅速发展，矿山测量也不断创新和发展，面对各种挑战和机遇同在的关键时代，广大测量科技工作者肩负着历史的责任，有必要对矿山测量走过的艰苦历程及其未来作一些回顾和认识，分析面临的形势、探讨新时期矿山测量面临的任务。
二、井下导线测量的意义井下导线测量是矿井测量的重中之重，为各个工作面支导线提供准确的起算数据，是井巷贯通的重要依据。
我们看到的各种作业方法、测量办法创新，都是围绕着导线测量精度展开的。
随着科技的发展和进步，煤矿测量工作也需要不断的完善和创新。
只有关注测量工作中的每一个细小环境，才能得出一个准确的测量结果，只有更加精确的完成每一项测量工作才能更好的为煤矿生产运营保驾护航。
三、传统的测量方法在矿山测量中的应用（1）一般测量：全站仪作为当前应用最为广泛的测绘仪器，是电子技术与光学技术发展结合的光电测量仪器，也是集测距仪、电子经纬仪的优点于一体的、应用前途广泛的仪器，智能化的全站仪是目前销量最大的测绘仪器，也是今后发展的主要方向。
智能型全站仪是集光、电、磁、机的最新科学成果，集测距、测角为一体的先进仪器。
国际上先进的全站仪均以存储卡、内部存储器或电子手簿的方式记录数据，具有双路传输的通讯功能，能接收外部计算机的指令，由计算机输入数据，也能向外部计算机输出数据。
全站仪已在工程测量、矿山测量、地籍测量等领域得到了广泛的应用，其发展及应用正处在飞速发展之中。
全站仪由于兼具有经纬仪和测距仪的优点，且以数字形式提供测量成果，其操作简便、性能稳定、数据可通过电子手簿与计算机进行通讯等优点使其在矿山测量中得到了广泛的应用。
地面控制测量、地形测量、工程测量均可利用全站仪进行，联系测量、井下测量工作也可用全站仪进行。
井下导线测量精度分析论文
井下导线测量精度分析【摘要】井下导线测量不可避免地存在各种误差，本文结合实践经验，分析总结了各主要误差的来源，并提出相应的技术措施，以提高导线测量精度。
【关键词】导线测量；误差；精度导线测量是矿山井下控制测量的主要手段，因种种因素，在导线测量过程中不可避免地存在种种误差，轻则需对巷道进行部分重新修复或修改部分巷道设计，重则造成掘进巷道报废，造成经济浪费，更有甚者会造成安全隐患，引发安全事故。
因此，如何提高测量精度，减少测量误差，以满足采矿生产要求，值得我们测量工作者不断探讨及研究，现结合实践经验，就各种误差进行分析探讨，以供参考。
1.井下导线测量误差来源分析1.1 井下测量水平角的误差1.1.1仪器误差该误差主要为仪器制造方面的原因所致，主要是因仪器各部件加工的公差及装校不完善，仪器结构的几何关系不正确和仪器的稳定性不良而引起。
1.1.2 观测者误差由于人的感觉器官辨别能力具有局限性，因此在仪器的安置、瞄准等方面，无可避免地出现这样那样的误差，如，安置仪器时因没有踩固脚架，造成仪器的移动，进而造成仪器偏心误差，瞄准目标时，处于各种因素的影响，诸如人眼视力的临界角、望远镜的放大倍数、十字丝的结构、觇标的形状颜色及其照明度、视线长度以及空气的透明度等，使望远镜不能精确地瞄准觇标，因而造成瞄准误差。
1.1.3 觇标及仪器的对中误差所谓觇标对中误差，是指觇标中心与测点中心不在同一铅垂线上所引起的测角误差，其影响规律主要如下：觇标对中误差与两个对中线量误差成正比，与所测角度的两边长成反比，而与角度本身大小无关。
所谓仪器对中误差，是指仪器中心与测站点标志中心不重合所引起的测角误差，其影响规律为仪器对中误差与其线量对中误差成正比，与所测角的两边长度成反比，且与所测角的大小有关，在所测角为0°～180°时，仪器对中误差随角度的增大而增大。
两者的误差分析可概括如下：1）觇标对中误差对于测角误差的影响与测角的度数大小无关，而与构成角度的各边的长度成反比；2）仪器对中误差对于测角误差的影响与测角的度数的大小有关。
煤矿井下基本控制导线测量方法探讨
关键 词 ： 煤 矿 井下 ； 测量方法 ； 精 准度
中图分类号 ： Ｐ ２ ０ ４
文献标识码 ： Ｂ
文章编号 ： １ ０ ０ ５ — ２ ７ ９ ８ （ ２ ０ １ ５ ） ０ ７ － ０ ０ ６ ７ － ０ ２
总第 １ ９ １期
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ５— ２ ７ ９ ８ ． ２ ０ １ ５ ． ０ ７ ． ０ ３ ０
煤 矿 井 下基 本 控制 导 线 测量 方法探 讨
徐 国 梁
（ 潞安集团 高河能源有 限公 司， 山西 长治 摘 ０ ４ ７ １ ０ ０ ）
煤 矿井下 的测定 是煤 矿生产 过程 中务 必需要 开
应该 注意 的是 ， 煤 矿 的巷 道 中 ， 给 中、 腰 线 标 定 提 供
展 的工作 。 技术 性要 求 高 、 难度很大， 其 生产 的重 要
性 使煤 矿产业 的管 理与 发展受 到关 注和重 视 。之前
的煤矿 井下基 本控 制导 线测量 办法 是基 于逐站进 行
于煤 矿企 业效益 的提 高 。煤 井下 的测定 工作 ，对 实
测 定 工作 。三连 架法 在使 用时 运用 到 了很 多先 进 的
相关设备 ， 比如全站仪配套的棱镜 、 基座等 ， 比以前 井下基 本 的控制 导线 的测 定方 法有 很 强 的优 势 ． 然 而实 际 的使 用 与操 作 仍 有 一 点 问题 ． 主要 表 现
在测量 的时候 容 易 出现 操作上 的失误 而导 致数 据 的
误差 。煤矿 井下 的测 定 不 能有 丝 毫 疏 忽 ， 否 则就 可 能会 给煤 矿产业 造 成 重 大 的损 失 。在 近 年 ， 伴 随我 国科技 水平 的发 展 。 煤井 下 控 制 导线 的测 定 方 面获 取 了一定 成效 ． 增强 了测定方 法 的创新 与优 化 ， 有利
关于金矿矿山井下巷道测量探讨
关于金矿矿山井下巷道测量探讨摘要：井下巷道贯通测量工作是一项涉及内容以及涉及专业非常多的工作，同时也是矿山工程中的一项基础性工作，有效地做好井下巷道贯通测量工作对保证整个矿山工程的质量有着非常重要的意义，因此需要人们给予井下巷道贯通测量问题一定的重视，掌握井下巷道贯通测量的一些基本程序，从而真正的保证井下巷道贯通测量工作的准确性。
关键词：矿山井下巷道测量；控制导线；测量工艺前言：随着社会经济高速发展，对各种矿产资源的需求量不断增加，矿山开采行业得到越来越多重视。
在矿山开采中，矿山测量是开采工作的基础，井下巷道贯通测量则是重要组成部分，对保障矿山开采工作的效率、安全发挥着无可替代的作用。
1.井下巷道贯通测量的具体流程分析1.1测量前的准备工作要想确保井下巷道贯通测量工作的质量，就必须要提前做好各种准备工作，通常情况下，测量前的准备工作主要包含以下内容：首先，要仔细描绘出经纬仪的导线点，重点突出贯通的中心线；其次，要确定清楚巷道开切的初始点，并且要将所有的方案一一列举出来；然后，要把有些井巷贯通相比而言复杂的部位仔细审查，牢牢掌握贯通测量的准确度，估计大致的准确值，尽全力将这个值减少到最低点。
1.2计算贯通的几何要素贯通的几何要素包括几点：巷道倾角、巷道中心线指向角、方位角等。
它的计算方式主要是解析法和图解法，其中解析法是应用最为广泛的一种方法，他主要是通过坐标反算法的应用。
而另一种图解法要求就比较低，主要应用在那些对精度要求不太高的和巷道贯通距离较为短的工作中，它是在设计图上对巷道斜长、坡度以及方向进行测量的方式。
1.3确定贯通点、贯通时间贯通点、贯通时间与贯通测量工作效率有密切联系，在确定中，需要综合考虑贯通距离、施工工期、掘进速度等诸多因素，提高贯通相遇点、贯通时间确认的可靠性。
1.4贯通巷道腰线和中线的监管在实际施工的时候，我们要根据实际的工程进度对巷道的腰线及中线进行延长处理，在施工过程中要不断地检查贯通巷道的腰线和中线，并做好填图工作。
煤矿井下巷道贯通测量精度分析及技术方法
煤矿井下巷道贯通测量精度分析及技术方法摘要：煤矿企业为加快煤矿建设速度，以达到减少施工周期和提高产能的目的，经常会采用在同一巷道多头同时开采，在计划位置汇合的作业方式，这个过程就是巷道贯通。
确保贯通测量的准确性成为了巷道贯通的重要工作，贯通测量的准确与否直接影响煤矿的正常开采工作,如贯通测量中出现偏差，将直接影响巷道的质量，最严重的情况，会导致巷道作废，并且影响开采人员的生命安全，给企业和国家造成巨大的经济损失。
因此，贯通测量的准确性需要综合考虑多方面因素，确保完成贯通的测量工作。
关键词：煤矿测量；贯通工程测量；有效对策引言矿井在基建初期为了加快建井进度，通常要进行井巷贯通，此时贯通测量就显得尤为重要，贯通精度及质量的好坏，直接决定着矿井的建井工期和生产进度的安排。
贯通测量是煤矿生产中一项十分重要的测量工作，贯通测量的任务就是要保证巷道在贯通时，其精度和误差在测量允许误差范围之内，以保证贯通工作的顺利进行。
1贯通测量的概述及原则同一井巷为加快掘进速度可采用同向或者对头掘进，为了使巷道在指定地点实现允许偏差范围内的贯通称为井巷贯通。
井巷贯通在建井初期可以加快建井速度，实现矿井早日投产，产生经济效益，有效缓解矿井紧张的采掘衔接形势。
通常，将贯通距离大于等于10km贯通工程称为大型贯通工程。
为了确保井巷的精确贯通，贯通测量质量的好坏起着至关重要的作用，而煤矿井下地质条件复杂，受到采动影响巷道会发生变形破坏，同时巷道内空气潮湿及煤尘大等会影响测量工作的进行，因此采用一定方法实现井巷精确贯通对于煤矿安全高效生产有着重要意义。
井巷贯通测量应遵循以下原则：（1）贯通测量的方案要与贯通巷道的类型相适应，且贯通测量的精度要满足允许范围偏差的要求。
（2）按照贯通测量方案编制贯通测量设计书及选择相关测量仪器设备。
（3）巷道的中线和腰线是巷道贯通测量中两个最重要的几何因素，因此要对巷道中腰线进行标定，并在掘进过程中及时延长中腰线，定期对其检查和填图，对测量结果进行调整，以确保测量的精度的要求。
煤矿井下导线测量方法优化应用研究
煤矿井下导线测量方法优化应用研究摘要：当前，我国煤矿生产行业发展尤为迅速。
导线测量是煤矿井下测量的关键部分，技术人员采取导线测量的方式，可以实现对煤矿井下所有导线点平面坐标的精准测量，特别是当前煤矿中长距离掘进和贯通测量中，导线测量取得了较好的应用效果。
但是从当前导线测量来看，因为受到测量方法、井下环境等各种因素的影响，导致导线测量在具体开展的过程中，对导线测量结果产生了较大的影响。
因此，对煤矿井下导线测量方法优化应用进行分析有着较为重要的意义。
关键词：煤矿；井下导线；测量方法；优化应用引言矿山测量是煤矿开采中重要的一项学科，矿山测量的精度直接影响着井下采掘施工效率及安全。
随着长臂连续采煤技术不断推广使用，长距离贯通测量已经成为常态，加之矿井内施工条件及地质构造复杂，给矿山测量工作带来新的挑战。
随着科技的进步，测量技术也是日新月异，特别是GPS、ＲTK测量技术的应用，不仅提高了测量精度，也极大地提高了测量作业效率。
1当前煤矿井下导线测量方法存在的主要问题在导线测量的过程中，由于仪器因素导致的误差较大的问题较多。
①仪器损坏误差。
在导线测量中，因为对仪器保护恰当，在具体操作过程中，出现了操作失误的情况，导致出现各种类型的仪器测量故障。
例如，导线测量仪器出现了整平问题、三脚架变形问题等，这些均会对仪器读数产生较大的影响，从而影响到导线测量的具体结果。
②仪器内部误差带来的负面影响。
从当前导线测量来看，仪器内部误差也会对导线测量结果产生较大的影响。
例如，较为常见的误差有竖轴误差、视准轴误差等，对于视准轴和横轴出现了不垂直的问题后，容易导致出现明显的测量结果偏差。
这类误差一般情况下，发现的难度相对较大，对整个导线测量往往会带来较大的负面影响。
2煤矿井下导线测量方法优化应用2.1降低对中误差对导线测量精度带来的影响针对导线测量过程中出现的由于对中误差对整个测量结果带来较大负面影响的问题。
采取针对性的措施，降低对中误差对于提升测量效果较为关键。
煤矿掘进下分层巷道中固定点导线测量方法的应用
煤矿掘进下分层巷道中固定点导线测量方法的应用摘要：煤炭资源对于我国来说是非常重要的资源之一，关系到我们的民生之本。
导线测量的方法是我们在进行煤矿挖掘过程中非常重要的一环，煤矿在进行下分层掘进的过程中，常常会发生一些片帮或者底鼓的情况，我们按照常规的方式进行处理往往会出现一些位移方面的偏差，而用固定点导线测量的方式，能够解决位移偏差的问题，而且还能够降低工作人员的工作量，进而提高我们的经济收益。
关键词：固定点导线测量下分层巷道应用引言煤矿测量是我们在进行煤矿挖掘过程中非常重要的一项学科，导线点的测量精度直接影响了我们在矿井下进行挖掘的工作效率以及施工安全问题。
伴随着采矿技术的不断的更新，导线点测量已经成为常态化，而且我们的地下矿井施工条件比较艰苦，地质构造也极为的复杂，这就给我们挖掘工作带来非常多的挑战。
导线点，其实是指的我们进行巷道工程施工测量的时候延续起始方向的点，能够代表我们已经施工的井筒还有巷道工程在地层中的三维数据。
导线点在煤矿井巷工程是施工过程中，具有非常重要的作用，能够起到承前启后的作用，对我们已经完工的工程进行相应数据的复查还有验算，还能够对准备施工的井巷工程进行起点设置。
已经测设好的导线点是不是能够稳定，以后会不会发生位移，对应的坐标是不是能够准确，都是我们在进行井巷工程中需要注意的点，是我们未来的技术指导方向。
在煤矿工程的分层开采过程中，巷道是一个比较特别的受力区，我们已经测设的导线点往往会发生错位，进而导致没有办法使用，每次放线都需要进行永久导线点的测设，从而使得工作人员的工作量增加，施工的精度没有办法保证，施工的质量受到影响，而且最终导致施工的速度受到制约。
一、下分层掘进巷道测设导线点的现状矿井的开采工作其实非常的复杂，在进行下不煤组的开采过程中，常常会进行分叉合并的操作，分叉区一般为近距离煤层，而对于合并区来说，则为特厚煤层。
在进行下部煤层以及下分层的掘进过程中，我们往往会采用一般巷道导线测设点进行测设，利用一组三个或者五个点组成导线点粘在我们的巷道顶板之上，或者是可以粘在我们已经架设好的钢梁之上，为此，因为留设的煤顶发生破碎使得导线点发生了脱落或者是由于煤柱受到集中的受压作用进而导致我们的煤矿壁出现片帮情况，以及煤矿的底板部分出现鼓凸等不良地质情况的发生。
提高矿山井下全站仪导线测量精度的方法探讨
提高矿山井下全站仪导线测量精度的方法探讨由于近年来测绘技术得到了迅速的发展，极大的推动了我国的矿山井下测量工作的开展，矿山井下测量工作的质量有了显著的提高。
然而，矿山井下全站仪导线的测量精度会受到井下作业环境的影响以及其他条件的限制。
本文对全站仪的特点进行了简要的分析，并分析了导致全站仪井下测量误差的因素，提出了提高井下全站仪导线测量精度的方法，希望能够进一步提高我国矿山井下全站仪导线的测量精度，提高矿山井下测量工作的质量。
标签：矿山井下测量测量精度全站仪一般来说，全站仪导线测量与其他一般测量相比具有较高的精确度。
但是在进行矿山井下测量时，井下环境对全站仪导线的测量精度产生直接的影响。
井下施工具有较差的施工条件，由于独头掘进的坑道，难以保障必要的通视条件。
井下巷道测量具有较高的精度要求，测量数据不仅影响到采空区和新老巷道之间的关系、影响巷道的贯通，還会对抢险救灾和矿山安全生产产生直接的影响。
1全站仪特点分析全站仪与传统的经纬仪具有相似的工作原理。
全站仪既可以测角又可以量边，由于其安装了微处理器，能够自动地进行测角和测距，并且对坐标、高差和水平距离进行自动归算。
全站仪还能够自动的对数据进行记录，并且进行施工放样。
可以说全站仪涵盖了常规测量仪器的所有功能，而且具有以下几个特点。
①由于内部具有双重补偿系统，全站仪可以对水平轴和仪器竖轴的倾斜误差进行自动测量，自动改正角度的观测值。
②全站仪能够对计算数据进行处理，如果在全站仪中加装计算软件，则可以进行施工放样、碎部测量、导线测量等计算。
③全站仪能够与其他的外围设备和计算机通过电子手簿的通讯接口全站仪的主机相连接，从而对测量数据进行计算机绘图、管理和获取，通过完整的自动化测量系统来对全站仪的测量数据进行管理[1]。
④全站仪只需要进行一次照准反射棱镜，就可以对斜距、角竖直角、水平角进行测量，并对测点的高程和平面坐标系计算，对计算和测量的数据进行记录。
2全站仪井下测量误差分析造成全站仪井下测量误差的原因既有全站仪的仪器误差，也有全站仪在井下的对中误差，还包括对镜站的瞄准误差和测距误差。
矿山井下巷道测量探讨
矿山井下巷道测量探讨摘要：在布设矿区测量控制网时，应在井口附近建立平面控制点和高程控制点，以便将地面的平面坐标系统和高程系统传递到井下，这类基准点被称为近井点和井口高程基点。
由近井点通过井筒将地面坐标和方位角传递到井下井底车场的固定边上，以这个边作为起始边，沿矿井主要巷道敷设井下平面控制网。
由于在井下巷道中进行测量工作，不宜采用三角网、三边网或边角网，只能建立导线或导线网作为井下平面测量控制。
因此，矿山井下平面控制测量实际上是导线测量。
由此可知，井下巷道测量的主要任务是导线测量。
关键词：矿山井下巷道测量；控制导线；测量工艺中图分类号：TD175文献标识码：A引言井下巷道测量工作环境复杂，测量难度较高一直是矿山测绘工作的难点之一。
井下巷道测试根据测试工艺以及测试位置可以分为平面测量和高程测量两个部分。
巷道测试是保障矿井安全生产以及规划发展的重要测试工作，其测量工作质量对矿井开采施工的施工效率、施工方法选择的正确性以及施工安全有较大的影响，课题研究由此出法，对现阶段我国矿山井下巷道测量技术展开探讨，分析优势劣势，并提出对应的完善策略。
1巷道平面测量巷道测量工艺中，首先要选择合理的导线点，导线点需要根据测试具体要求和测试内容制定具体的设置地点，一般分为永久性导线点和临时导向点两种。
其中永久导线点一般在顶板后位置安放，也有部分设置在顶板附近的物理性质相对稳定的岩石中，临时导线点设置地点较多可以根据巷道环境进行选择，多设置于顶板岩石和结构钢架中。
为了便于管理和识别，导线点设置后应对其进行编号，并绘制识别效果明显的编号标识。
导线点的设置方式根据设置位置区别主要分为三种，其一，在顶板上利用三角顶进行固定，固定后进行固定剂或水泥浇筑。
其二，在顶板导线点位置安装木质框架，在木质框架安装带孔三角测试钉和线绳。
其三，在巷道的钢制框体支架后方嵌入木质辅助固定条，然后使用对应的机械设备打入测钉，完成导线井下测距以及测角的测量原理与地面测量基本一致，但由于井下巷道测量环境的特殊性，测量过程中数值的观测方法以及测量方法均存在较大的差别。
关于巷道检测及放线技术的探讨
２、直线 巷 道
直线巷 道的 检测 比较 简单 ， 在此简
单 介 绍 。 将 仪 器 架 设 于 控 制 点 上 ， 后 视
位上 ，设置此时方 向值归零 。将单棱镜直
接尾部 置于要检测点位 ，测量 该点坐标 ，
则 Ｙ 坐标及 为该检测 点距中线垂 直距离
同时利用所测高程方便计算标定巷道
腰 线。
４ ３ 利用计算器程序简化 了计算过 ．
程；
（ 要考虑该控制点是否为中线或偏中线 ，Ｙ
坐标要加 上偏 中线改正值 ） 从而和巷道设 ，
为圆心到检测点之方位角。对于 ４ ５ ８ ０计
算 器 该方 位 角 以度 、分 、秒形 式 显示 ，
其他计算 器程 序中不能输 入一 ＤＭＳ，显
示也 是 以十进制 度显示 。
该程序应用到其它计 算时 ， Ｘ、Ｙ为测
点上，测量其点位坐标 ，利用坐标反算程 序 ，反算该检测 点到圆心距离及方位 角，
出正确的设计坐标 ，进行实地放样 ，还可 以根据实测高程标定巷道腰线。
检测点是否符合设计要求 。若该点与设计
出入超过规范标 准，则还须实地放出设计
该坐标 正 、反算 程序适 用其 他任意 点之 间的计算 ，可 在 日常 计算 中灵活应
用 。
４
、
位置。此时可用计算 器编好的坐标正算程 序 ，根据 反算得出的方位及 已知的圆心坐 标很快计算 出设计坐标 ，然后利用全站仪
差 距 多 少 ，一 目了然 。
井下导线点缺失的边角检验法
２ 结 论 与 体 会
图２ 测点状况分析 图
由上述分析可知 ， 如果 两边及水平 夹角 没有发生
（） Ａ １ 沿 Ｂ或 Ｂ Ｄ连线方 向移动 ， 相对距离发生变化 。 （） ２ 不沿 Ａ Ｂ或 Ｂ Ｄ连线方 向移动 ， 相对距离不变 ， 其夹角发生变化。 也就是说 ， 如果 Ａ 、 边长不变 ， ＢＢ 其夹角也不变 ， 则 Ａ、 、 Ｂ Ｄ三个点是稳定 的。 １ １ 判 断导 线 Ａ 、 Ｄ边 长 的变化 ． ＢＢ
１ ０
参瞧差 舛技
２１年 期 ０ 第１ ０
井 下 导 线 点缺 失 的边 角检 验 法 ．
张 成 友
（ 黑龙江龙煤集团鹤 岗分公 司兴安煤矿 ， 黑龙江 鹤 岗
关键词 导 线点 稳定性 边、 角检 验 Ｃ
１４０ ） ５ １２
中 图 分 类号 Ｔ ７ Ｄ１５
文 献 标识 码
矿井下巷道的导线点经 常由于施工 、 打风门、 复 恢
度。
竺地 专 考 工 业 学兰 院测 ： 黼人 业 鹤 参 文 ： 顺 ， 学 炭 业版 ，７ ， 于 岗 Ｅ 献 国编 量 ， 工 出｝９， 毕 ： 测 煤 １ ； ］ ± ８ １５ 工师 从测管工。 程， 事量理作 现 ［ ２ ； 蒜 ２： ０５ ｏ ｏ
、 田 椎 打 舶 肖 击 比 拍
如图 ２在 Ｂ点安置经纬仪 ， 按与原导线同样级别 ，
同样施测方 法测 出 Ａ 、 Ｄ各 边 的倾 斜 占 ６ 量 出 ＢＢ 肋，
巷道等原 因而遭 到破坏 ， 给井下 测量工作带来 诸 多不 便， 如图 １ 所示 ， 井下巷道 Ｃ点缺失 ， 存只有 Ａ、 、 现 ＢＤ
三个测点 ， 因此 在 正 常测量 中无 法 作边 、 角检 验 和校
井下经纬仪导线测量
井下导线的建立
井下导线随着巷道的掘进而逐步建立。在主要巷道内，先测设40″级经纬仪导线，作施工巷道给向和测绘用。 当巷道掘进长达300~500m时，则需敷设基本控制导线，以检核所测40″导线，同时作为下一段40″导线测量的基 础，以减小其误差积累。在基本控制导线的基础上，沿采区巷道敷设采区控制导线，直接作为该巷道给向、测图 的依据和采区测量的基础。40″导线也可作为井田一翼长度小于400~600m的小矿的基本控制导线。有时为了完成 矿井联系测量，井巷贯通测量等特殊工程，必须铺设精度较高的导线，这种导线的测量精度是根据其工程精度的 要求，经测量误差预计来确定的 。
井下经纬仪导线测量
地质工程术语
01 简介
03 内容
目录
02 井下导线的建立 04 技术要求
井下经纬仪导线测量（underground theodolite traversing)是指沿巷道选择一些点设置测站，用经纬仪 测量水平角和丈量边长来确定这些点的平面位置。由于受巷道条件的限制、建立井下平面控制的惟一方法是散设 经纬仪导线。它是井下平面测量的基础，通过经纬仪导线测量，可以测绘出巷道和采场平面图，标定巷道开凿地 点和掘进方向，标定井下工程和设备的位置。通过矿井联系测量,井下经纬仪导线与矿区地面控制网点便构成一个 统一的坐标系统。
简介
井下经纬仪导线测量（underground theodolite traversing)是指沿巷道选择一些点设置测站，用经纬仪 测量水平角和丈量边长来确定这些点的平面位置。由于受巷道条件的限制、建立井下平面控制的惟一方法是散设 经纬仪导线。它是井下平面测量的基础，通过经纬仪导线测量，可以测绘出巷道和采场平面图，标定巷道开凿地 点和掘进方向，标定井下工程和设备的位置。通过矿井联系测量,井下经纬仪导线与矿区地面控制网点便构成一个 统一的坐标系统 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
井下施工巷道导线点检测方法探讨
晋城煤业集团凤凰山矿地测队左杰海
摘要：本文从实际出发提出了在施工巷道中的几种导线点检测方法，对在实际工作中因导线点无法检测，影响中线标定及导线延伸的问题进行了讨论。
关键词：导线点检测方法探讨
1 问题的提出
晋城矿区凤凰山矿是一座年产400万吨的特大型生产矿井，综合机械化程度高，掘进速度快，中、腰线标定次数频繁。
根据《煤矿测量规程》要求，在延长导线前必须对前一站导线进行检查，以确保在延伸中线和延长导线时使所依据的已知点的可靠性。
在井下施工巷道中，由于井下客观因素的影响，在实际工作中我们经常遇到导线点间不通视的现象，从而造成导线点无法进行正常检测，给中线标定及导线延长造成很大的困难。
如图1所示，设D点为施工巷道最前的导线点，且兼作中线点使用，中1、中2为中线点。
在正常的中线标定及导线延伸时，我们必须对D点进行检测。
但是在工作中，我们经常发现现场BC间由于风机、风筒、材料车等的影响从而造成BC点间不通视，或者C点下由于材料车等重物影响而无法对D点进行检测的情况。
解决通视的问题，可以采取对障碍物移动的方法，但是这种方法在实际工作中并不适用。
首先，移动障碍物需要时间，影响施工进度。
其次，有些障碍物，如风机、风筒等还存在着不能移动的问题。
所以我们必须找到既符合测量精度，满足生产需求，又不影响正常施工掘进的导线点检测方法，以解决现场工作中的实际问题，以下把该矿在实际工作中常用的几种检测方法作一讨论。
A B C D 中1中2
井下施工巷道导线点位示意图图1
2 检测方法
2.1 方法一
如图1所示，如果BC、CD 间通视的情况下，我们可以在C点安置经纬仪检查水平角βBCD，并复拉CD的边长，如果检查结果在
规定限差范围内，我们就可以在D点安置仪器，后视C点，以CD 的方位为基础按巷道设计方位标定中线，并视D点至工作面距离长度延长导线。
2.2 方法二
在实际工作中，由于井下客观条件的限制以及障碍物的影响，经常造成BC间不通视以及C点下无法安置仪器的情况，在这种情况下，可以采用增加临时导线点的方法进行检查，下面分几种情况进行讨论。
图2
2.2.1 BC间不通视，C点下可以设站时，我们可以在B点安置仪器，在BC 点间加测临时点P（如图2，这里以加测一个临时点为例），只测水平角不拉边长，依次观测水平角βABP、βBPC、βPCD，然后推算出CD边方位角与原测方位角比较，同时复拉CD边的边长来检查导线点D在CD方向上是否移动。
这里需要注意的是（1）尽量减少临时点个数；（2）尽量加大临时点与导线点间距离；（3）如果边长少于15m时，在观测水平角时，应增加一个测回。
其目的就是提高测角精度，提高检查质量。
在确认D点检查无误时进行中线标定，导线延伸。
图3
2.2.2 在C点下不能安置仪器且BC间不通视时，我们也可以通过增加临时点P（如图3，这里也以增加一个临时点P为例），观测水
平角的方法来检查CD的方位。
将P点设在C 点附近，通过观测水平角βABP、βBPD、βPDC，推算出DC边方位角与原方位角比较，再复拉DC的边长，以检查导线点D，检查无误时进行中线标定及导线延伸。
在这里同样得注意在上述方法中提出的几个问题。
2.2.3 在C点不能安置仪器的情况下，也可以采用如下的测量方法，如图4，在施工巷道中，选择临时点P，使PC 的长度约等于PD，测得PC、PD的斜距L1、L2，倾角δ1、δ2，并观测B、C、D 三个方向值，从而计算出CD的边长及CD 的坐标方位角。
图4
CD的边长计算采用余弦公式求得：
S2CD=S2PC+S2PD+2S PC S PD COSδ0
CD的方位角也可以通过推算求得：
αCD=αBC+δ′±180°+β0+δ″
此种方法由于在实际工作中计算繁锁，一般不予采用。
2.3 方法三：
在施工巷道断面较小，巷道有障碍物影响时，经常出现这样的情况，即BC之间既不通视，巷道内也没有地方安置仪器的情况发生，在这种情况下不能正常对D点、CD方位进行检查，导线点可以不延伸，但中线必须经标定，否则将影响到施工队组的正常生产。
这时我们可以利用中线检测导线点标定中线。
该矿在标定中线时，经常是导线点兼作中线点，中线点间距一般控制在5m以上，如图1，D、中1、中2为工作面最前一组中线，D 至中2的距离一般在10-15m之间，由于D-中2边方位角为巷道设计方位是已知数，那么我们就可以由CD边的方位和D-中2的方位求得一个水平角，并通过观测水平角βCD中2与其比较，考虑到该矿井下施工巷道导线点一般布设为15″导线，以及巷道施工要求，其差值以
不超过1′为宜。
CD间距离检查可以复拉CD边长来检查，如果检查结果在限差范围内，我们就可以在D点安置经纬仪，后视C点标定中线。
采用这种方法时必须注意以下几点：
（1）BC间不通视，也不能安置仪器的情况下才能使用。
（2）中线点必须牢固可靠，在该矿中线点与导线点设置方法一致。
（3）由于D至中2为短边，要适当增加测回次数。
（4）检查角可以不超过1′为宜。
（5）采用这种方法检查后，D点只能用于中线的标定，而不能将CD边作为向前延伸导线的依据
（6）CD边须重新进行检查后，才能做为延伸导线的依据。
3、结束语
⑴在实际工作中应尽量采用方法一，如果方法一不能采用时，采用方法二中的前两种方法。
⑵只有在巷道条件不允许的情况下，才能采用方法三，采用这种方法只能用于临时中线标定，而不能作为导线延伸的依据。
⑶本文中提到的几种导线之检测方法是笔者在实际工作经常采用的，尽管解决了工作中的许多困难，但肯定有许多不足之处，有待进一步探讨。
作者简介：左杰海（1967- ），男，山西临汾人，工程师，1990年毕业于西安矿业学院测量工程系，现在晋城无烟煤矿业集团凤凰山矿，从事测量管理工作。
