矿山测量课程设计 (1)

矿山测量课程设计 (1)

矿井联系测量一、目的和任务矿井联系测量就是将地面上的平面坐标系统和高程坐标系统传递到井下的测量。

目的就是使地面和井下测量控制网采用同一坐标系统。

联系测量的主要任务是:(1) 确定井下经纬仪导线起算边的坐标方位角; (2) 确定井下经纬仪导线起算点的平面坐标x 和y ; (3) 确定井下水准基点的高程H 。

二、地面近井点的测设(1)地面近井点的精度要求 ⒈近井点测量精度的要求近井点可在矿区三、四等三角网、测边网的基础上,用插网、插点和敷设经纬仪导线,及GPS 等方法测设。

对于一般网型,近井点的精度,对于测设它的起算点来说,其点位中误差不得超过±7cm ,后视边方位角中误差不得超过±10″。

GPS 测量必须按照1992年我国测绘局发布的《全球定位系统(GPS )测量规范》进行,近井点可以采用D 级和E 级测设。

⒉井口高程基准的精度要求井口水准基点的高度精度应该满足相邻井口间进行主要巷道贯通的要求,由于两井间进行主要的巷道贯通时,高程上允许的误差是=0.2m z m ±允,则其中误差为=0.1m z m ±,一般要求两井口水准基点相对的高程中误差引起的贯通点K 在z 轴方向上的偏差中误差不超过m3z±=±0.03m。

所以近井点高程测量,可以应该采用四等水准测量的精度要求测设。

(2)近井点布设方案本次近井点(水准基点)通过GPS进行布设,使用Trimble5800、5700GPS接收机,利用国家四等控制点为起算点,采取插网方式建立矿井E级GPS近井网,布网形式为同步图形扩展式。

测设了主井近井点坐标和高程。

三、立井定向《煤矿测量规程》规定的联系测量的主要精度要求实际定向精度与规程限差要求3.1两井定向方案本次设计方案的矿山有主井和副井各一个,因此投点时在两个井筒内各挂一根垂球线,采用单重稳定投点。

投点时必须采用有效的措施减小投点误差,这些主要措施包括:<1>定向时最好停止风机运转或增设风门,以减少风速;<2>采用小直径、高强度的钢丝,建议采用80kg重的垂球,并将垂球浸入稳定液中,并在大水桶上加挡水盖以减少滴水对垂球的影响。

矿山测量(测工)操作规程_煤矿

矿山测量(测工)操作规程_煤矿

矿山测量(测工)操作规程_煤矿矿山测量(测工)操作规程1.煤矿测量工作是矿山生产建设的重要环节,也是编制矿山长远进展规划等各项工作的基础,为认真贯彻执行煤矿测量规程,实现煤矿测量工作标准化,结合本矿实际状况特制定本规程。

2.煤矿测量工作的主要任务是建立井上下测量把握系统,测绘各种矿图满足生产、建设和规划各阶段的需要,定期进行矿井三量,对煤炭资源的合理开采进行监督,开展地表与岩层移动规律的争辩,进行矿区范围内地质测量,参与矿区生产方案和长远进展的编制工作。

3.测量工作开头前要编写技术设计书,施测过程和计算过程需有严格的校核,重要测量工作结束后要编写技术总结并拟好资料归档工作。

4.对测绘仪器和工具要定期校检,进行重要测量工作前亦必需对所使用的仪器工具进行检校。

5.从新生产水平开头必需接受全国统一坐标系统。

6.应乐观引进先进仪器和设备,推广电子计算机和陆光测距技术,不断提高现代化管理水平。

7. 矿区地面平面把握测量(1)在集团公司测设的四等首级把握网的基础上测设5级加密把握网,可接受三角网,边角网,导线网布网方法建立,其边长,测角中误差,导线全长相对闭合差应符合规程要求。

(2)水平角观测所用经纬仪必需进行严格检验,进行三角测量和导线测量的技术要求应符合规程要求。

(3)光电测距仪要求定期检验,必需按测距仪说明书的规定操作仪器,光电测距的技术要求按规定表格执行。

(4)钢尺应进行比长后再用,量距的技术要求按规定表格执行。

(5)内业计算前应检查外业观测薄有无错误,当接受计算机进行计算时,计算程序必需先经过手算检验方可,内业计算数字取位应符合规定。

8. 矿区地面高程把握测量(1)地面首级高程把握网接受集团公司测设的三等水准点,在此基础上依地形条件可用水准或三角高程方法进行加密把握。

(2)水准测量观测的技术要求应符合规定的表格,内业计算取位按规定表格要求。

(3)三角高程测量的技术要求按规定表格执行,仪器觇标标高应用钢尺丈量两次,取平均值作最终结果。

十一章第四节井底车场及硐室施工测量

十一章第四节井底车场及硐室施工测量

第四节井底车场及硐室施工测量一、马头门施工测量马头门是指立井井筒与井底车场连接部分的巷道。

这段巷道的特点是断面大,而且是变化的,如图11-37所示。

(一)马头门开切高程位置的确定在砌筑马头门上部井壁时,设置水准点P,用钢尺法导人高程得Hp。

马头门开切的高程位置根据水准点P确定。

若马头门的底板的设计高程为H设,则h=HP-H设。

由P向下量h,确定马头门开切底板的高程位置,如图11- 37所示。

(二)马头门掘进时中线的标定1.马头门中线的标定马头门中线一般与提升中线重合(或平行)。

当马头门采用全断面据砌时,提升中线就是马头门中线,同时也是掘进中线。

标定马头门开切方向时,如图11-37所示,首先在井盖上沿提升中线标定两点,下放两条边线。

然后在掘进吊盘上,沿两条边线拉线绳引至井壁上,打眼后打A木桩,在木桩上钉圆钉作为标志。

在两木桩的圆钉上挂下两根垂球线A、B,其延线方向即为马头门的掘进方向。

当马头门两边掘进6~10 m时,应进行一井初次定向,求出定向基点C、D的坐标及方位角aCD.根据定向基点精确标定马头门中线,如图1l一38所示。

具体方法是:在设计图的马头门中线上选择一点E,根据其与井筒中心、提升中心之间的关系确定E点的坐标;利用E点和C、D点坐标及其方位角,求出标定数据/CE、β1、β2;然后用极坐标法由C点标定E点,再由E点标定马头门中线点1、2和3、4。

圈11-37 马头门示意图1——提升中线的边线;2——细钢丝;图11-38马头门中线的标定3——掘进吊盘2.两侧导硐中线的标定当马头门采用两侧导硐施工时,需给出导硐中线。

两侧导硐中线可根据与井筒十字中线的关系,利用直角坐标法将导硐中线点1、2及3、4标在井盖上或掘进吊盘上。

当导硐掘进一定距离后,将其移设到导硐顶板上,悬挂垂球指示导硐掘进方向,如图11- 39所示。

(三)马头门腰线及拱基线的标定马头门腰线的标定,是用设在马头门上方的水准点P作为高程控制点,在高于马头门底板(或轨面)设计标高l m 围11- 39导硐中线标定处,标出腰线点B,如图11—40所示,图中B点标高H B为-349. 220 m,然后按设计底板坡度标出其他各腰线点。

煤矿井下随钻测量定向钻进技术

煤矿井下随钻测量定向钻进技术
d. 地层适应性较弱,抗孔内事故能力差,一般要求在硬而完 整的煤层或稳定的岩层中施工。
1.定向钻进技术简介
(3)煤矿井下定向钻进技术发展历程(国外发展)
定向钻进技术应用于煤矿井下起步于20世纪六七十年代美、 德、英等西方发达国家,初期主要是移植在石油钻井中成功 应用的稳定组合钻具。
进入 20世纪90年代以后,螺杆钻具得到快速发展。美国 用螺杆钻具和定向钻进监测仪器钻成1432.56 m 的瓦斯抽采 孔。澳大利亚在煤质较硬的稳定煤层中采用螺杆钻具、导向 工具钻进时,孔深可达1000 m 以上,并进行多个分支孔施工; 在易发生坍塌、掉块等事故的复杂地层使用普通回转和螺杆 钻具相结合的钻进方法,孔深也达到400~700 m。
与传统的回转钻进不同,螺杆马达带动钻头旋转破碎岩 石时,整个钻杆柱和螺杆钻具的外壳(包括造斜件)不旋 转,所以造斜件弯曲的方向即是钻孔将要弯曲的方向。
常规钻进 ➢ 钻孔深度有限 ➢ 钻孔数量多 ➢ 劳动强度大 ➢ 施工周期长 ➢ 封孔质量差
定向钻进 ➢ 轨迹精确控制 ➢ 有效距离长 ➢ 多分支孔 ➢ 钻进效率高 ➢ 一孔多用 ➢ 集中抽采
1.定向钻进技术简介
术自 2008 年试验成功以来, 已在国内30 多个矿井进行推广应用,在硬煤层钻进中最大 主孔孔深 1212 m,最大分支孔孔深915 m,累计施工钻孔 进尺达数百万米。
从此之后,中煤科工集团重庆研究院、沈阳北方交通重 工集团先后进行研究并生产出同类产品。
煤矿井下定向钻进技术培训系列
1.煤矿井下随钻测量定向钻进技术
1. 定向钻进技术简介 2. 定向钻进技术与装备 3. 定向钻进技术的应用 4.研究与发展方向
1.定向钻进技术简介
(1)基本概念
近水平定向钻进(HDD)技术是指利用钻孔自然弯曲规律 或采用专用工具使近水平钻孔轨迹按设计要求延伸钻进至预 定目标的一种钻探方法,即有目的地将钻孔轴线由弯变直或 由直变弯。

矿井贯通工程测量基本概念和技术要求

矿井贯通工程测量基本概念和技术要求

书山有路勤为径,学海无涯苦作舟
矿井贯通工程测量基本概念和技术要求
(一)基本知识
1、井巷贯通测量
分类:一般分为一井内巷道贯通、两井之间的巷道贯通和立井贯通三种类型。

2、井巷贯通测量的几何要素:井巷中心线坐标方位角、腰线倾角(坡度)、贯通距离等。

(二)贯通测量的技术要求
1、进行重要的贯通测量前,须编制贯通测量设计书,其内容包括:
(1)进行井巷贯通点的误差预计。

(2)按设计要求制定测量方案,选择测量仪器和工具,确定观测方法及限差要求。

(3)绘制贯通测量导线设计图,比例尺应不小于1:2000。

重要贯通测量设计书应报矿务局(矿建公司或基建公司)审批。

2、贯通测量导线的最后几个(不少于三个)测站必须牢固。

最后一次标定贯通方向时,两个相向工作面间的距离不得小于50m。

3、贯通测量数据应可靠:
(1)原始数据可靠,起算数据准确无误。

(2)各项测量工作都要有可靠、独立的检核,复测复算,防止产生误差。

对重要的贯通工程的复测,应尽可能换人观测和计算,或换用测量仪器、工具,复测合格后方可施工。

(3)精度要求很高的贯通,要有提高精度的相应措施。

(4)对施测成果要及时进行精度分析,各个环节均不能低于原精度要求,。

测量学12巷道施工测量

测量学12巷道施工测量
第十二章 巷道施工测量
巷道施工测量的任务是按照矿井设计的规定和要求,在现场实地标定掘进巷道的几何要素(位置、方向和坡度等),并在巷道掘进过程中及时进行检查和校正。通常我们将这项工作称为给向。
12-1 井下巷道中线的标定 一、 概述 为了指示巷道在水平面内的方向,需要标定巷道的几何中心线在水平面上投影的方向即中线方向。 中线点应成组设置,每组不得少于3个点。 标定巷道中线的步骤大致如下: (1) 检查设计图纸。主要检查的内容包括:巷道间的几何关系是否符合实际情况;标注的角度和距离是否与设计图一致等; (2) 确定标定中线时所必需的几何要素; (3) 标定巷道的开切点和方向; (4) 随着巷道的掘进及时延伸中线; (5) 在巷道掘进过程中,随时检查和校正中线的方向
为了指示巷道掘进的坡度而在巷道两帮上给出的方向线,称为腰线。腰线点可成组设置,也可每隔3040 m设置一个,但须在巷道两帮上画出腰线,且对于一个矿井,腰线距底板或轨面的高度应为定值。
主要运输巷道的腰线应用水准仪、经纬仪或连通管水准器来标定,次要巷道的腰线可用悬挂半圆仪等标定。急倾斜巷道的腰线应尽量用经纬仪来标定,短距离时,也可用悬挂半圆仪等来标定。
倾斜巷道的贯通 如图,上、下平巷和一号下山已掘好,二号下山正由下向上开掘至B点,现为加快掘进速度,欲上下同时开掘。这种贯通的特殊性在于上部开切点P的位置是未知的。为此,首先应确定P点的位置。
确定P点位置的方法主要有两种:第一种是根据A和C、B和D的坐标,列出直线方程,求解出交点P的位置。第二种方法是根据三角学的基本知识,解算△APB。由于在△APB中,A、B的坐标已知,从而可求出它们间的水平距离lBA和方位角αAB,而且αBP=αDB、αAP=αAC也是已知的。这样我们就可根据正弦定理求得AP,确定出P点的位置。

矿井测量工作实施细则

矿井测量工作实施细则

矿井测量工作实施细则一、总则矿井测量工作是煤矿生产建设中的一项重要的基础性技术工作,它贯穿于煤矿设计、建设、生产的全过程,对于保障煤矿安全生产、提高煤炭资源回收率、合理开发利用煤炭资源具有重要意义。

为了加强矿井测量工作的管理,提高测量工作质量,特制定本实施细则。

二、测量工作的任务和内容(一)任务1、建立和维护矿井测量控制系统,为矿井各项工程的施工提供准确的测量依据。

2、测绘各种矿图,包括井田区域地形图、采掘工程平面图、井上下对照图等,为煤矿生产、安全管理和资源开发提供基础资料。

3、进行井巷施工测量和贯通测量,确保井巷工程按照设计要求准确施工,实现安全贯通。

4、对采煤工作面进行回采测量,掌握采煤进度和资源回收情况。

5、参与煤矿防治水工作,进行水文地质测量和防治水工程的测量。

(二)内容1、地面控制测量包括平面控制测量和高程控制测量,建立矿井地面测量控制网,为井下测量提供起算数据。

2、联系测量通过竖井、斜井或平硐将地面测量坐标和高程传递到井下,建立井下测量控制系统。

3、井下平面控制测量包括基本控制导线测量和采区控制导线测量,为井下巷道掘进和回采提供平面位置控制。

4、井下高程控制测量建立井下高程测量控制网,为井下工程施工提供高程依据。

5、巷道施工测量标定巷道的中腰线,指导巷道施工,及时检查和纠正施工偏差。

6、贯通测量制定贯通测量方案,进行贯通误差预计,保证井巷工程的准确贯通。

7、矿图测绘按照规定的比例尺和精度要求测绘各种矿图,并及时更新。

三、测量仪器和工具的管理(一)仪器设备的配备根据矿井测量工作的需要,配备精度和性能符合要求的测量仪器和工具,如全站仪、水准仪、钢尺、罗盘等。

(二)仪器的检验和校正定期对测量仪器进行检验和校正,确保仪器的精度和性能符合要求。

全站仪、水准仪等主要测量仪器每年至少送检一次,钢尺等测量工具应定期进行比长和校正。

(三)仪器的使用和维护测量人员应严格按照仪器的操作规程使用仪器,爱护仪器设备。

2024年煤矿地测技术综合知识培训题库及答案(含各题型)

2024年煤矿地测技术综合知识培训题库及答案(含各题型)

2024年煤矿地测技术综合知识培训题库及答案(含各题型)1、井工煤矿地质类型划分依据主要包括哪五个方面?答:地质构造复杂程度、煤层稳定性程度、矿井瓦斯类型、矿井水文地质类型和其他开采地质条件。

2、岩巷素描图在构造复杂程度为简单、中等或岩巷沿同一层位掘进时,每隔(C)编录一个迎头断面,遇地质构造时加密。

A、0-10米B、10-20米C、20-50米D、50-100米4、在划分矿井水文地质类型时,井田及周边老空水的位置、范围、积水量清楚属于(B)oA、简单型B、中等型C、复杂型D、极复杂型5、对于复杂构造煤层而言,不划定探明的资源/储量。

(对)6、专门探放水设计中,对于采空积水区应当说明哪些内容?答:积水区与工作面的相对位置、距离,开采时间、开采煤层、开采高度、开采方式等,并预计积水范围、水位、积水量、积水深度等。

7、预计水压大于(B)MPa时,采用反压和有防喷装置的方法钻进,并制定防止孔□管和煤(岩)壁突然鼓出的措施。

A、1B、1.5C、2D、2.59、当煤层变薄、分岔、合并时,应着重观测哪些内容?答:煤层的结构、煤质、厚度及煤岩层的接触关系、煤层顶底板的变化情况、围岩岩性特征。

10、当煤矿发生影响煤矿地质类型划分的突水和煤与瓦斯突出等地质条件变化时,煤矿应在(八)重新进行地质类型划分。

A、1年B、2年C、3年D、6个月12、突水和透水的区别?答:突水是指含水层水的突然涌出;透水是指老空水的突然涌出。

13、对于漏水的沟渠(包括农田水利的灌溉沟渠)和河床,如果威胁矿井安全,应当(C)oA、留设防隔水煤柱B、加强日常巡查C、进行铺底或者改道D、及时测量渗漏量15、矿井必备的五种水文地质基本图纸是指什么?答:矿井充水性图、矿井涌水量与各种相关因素动态曲线图、矿井综合水文地质图、矿井综合水文地质柱状图、矿井水文地质剖面图。

16、下山掘进巷道超前疏放相邻采空区积水,在查明采空区积水范围、积水标高等情况后,水压小于(八)MPa时,可以实行限压循环放水。

煤矿测量

煤矿测量



第38条 三角高程测量的技术要求应符合表22规定。 经由路线 仪器级别 测回数 倾斜角互差(") 指标差互差(") 对向观测高差较差(mm) 符合或环线闭合差(mm) 中丝法 三丝法



律、采矿或非采矿沉陷综合治理以及环境保护工作的 研究; 7、根据矿区地表和岩层移动变形参数,设计和修改各 类煤柱。参与“三下”(铁路下、水柱下和建筑物下) 采煤和塌陷区综合治理以及土地征用和村庄搬迁的方 案设计和实施。 8、进行矿区范围内的地籍测量; 9、参与本矿区(矿)月度、季度、年度生产计划和长 远发展规划的编制工作。 第3条 测量工作开始前,应根据任务要求,收集和分析 有关测量资料,进行必要的现场勘踏,制定经济合理 的技术方案,编写技术设计书,在施册过程中,外业 观测工作本身须有校核。对起算数据、外业记录和计 算成果均需经过严格的检查或对算。对磁性介质存储 的软件和数据,在使用前必须进行考机。 重要测量工作必须独立地进行两次或两次以上的 观测和计算,工程结束后要编写技术总结(或说明) 并做好资料整理归档工作。





五、一个矿区应采用统一的国家坐标和高程系 统。国家新、旧系统共存时,要将旧系统换算 成新系统。 六、以中误差与允许误差作为评定测量精 度的标准,允许误差采用中误差的两倍。 七、积极推广使用先进仪器和设备,推广 电子计算技术。建立煤矿测绘资料动态数据库, 实现数据采集、存储、处理和绘图的自动化, 不断提高矿井测绘技术的现代化管理水平。 八、在符合<<煤矿测量规程>>要求的前提 下,积极推广应用经过鉴定、行之有效的技术 革新成果。




3、利用测绘资料,解决煤矿生产、建设和改造中提出 的各种测绘问题,并为煤矿灾害的预防、救护提供有 关的测绘资料; 4、测绘各种煤矿测量图,满足煤矿生产、建设和规划 各阶段的需要; 5、定期进行矿井“三量”(开拓煤量、准备煤量和回 采煤量)、露天矿“二量”(开拓煤量、回采煤量) 和露天矿采剥量的统计分析;正确反映煤矿采掘(剥) 关系现状。按《产矿井储量管理规定》的要求;对煤 矿各级储量动态及损失量进行统计个管理工作,对煤 炭资源的合理开采进行业务监督。 6、建立地表、岩层和建(构)筑物变形观测站,开展 矿区地表与岩层移动规

2018一建《矿业工程》教材:矿业工程施工测量主要工作内容与要求

2018一建《矿业工程》教材:矿业工程施工测量主要工作内容与要求

2018一建《矿业工程》教材:矿业工程施工测量主要工作内容与要求2018年一级建造师历年真题、模拟题尽收其中,全部由业界权威名师精心解析,精细化试题分析,完美解析一网打尽,在线做题请进/RHLAOC。

2018年一级建造师考试报名时间预计6月左右,考试时间预计9月中旬,为了帮助考生们更好的梳理考点,小编特为大家整理了2018一级建造师《矿业工程》教材:矿业工程施工测量主要工作内容与要求,包括地面施工控制测量的基本方法、平面控制方法、高程控制方法、井下控制测量方法和要求、矿井贯通工程测量、基本知识、贯通测量的技术要求、贯通测量偏差、矿井施工测量、井口标定、立井施工的一般性测量工作、特殊凿井施工的测量工作、井筒提升设备安装测量工作、巷道掘砌施工测量,赶紧来开森学学习吧。

更多一级建造师报名条件、一级建造师备考指导等信息请持续关注开森学官网一级建造师频道。

1G11012 矿业工程施工测量主要工作内容与要求一、地面施工控制测量的基本方法(一)平面控制方法1.平面控制网的形式和选择地面施工平面控制网经常采用的形式有三角网、GPS 网、导线网、建筑基线或建筑方格网。

选择平面控制网的形式,应根据建筑总平面图、建筑场地的大小、地形、施工方案等因素进行综合考虑。

对于地形起伏较大的山区或丘陵地区,常用三角测量、边角测量或GPS 方法建立控制网;对于地形平坦而通视比较困难的地区,则可采用导线网或GPS 网;对于地面平坦而简单的小型建筑场地,常布置一条或几条建筑基线,组成简单的图形并作为施工放样的依据;而对于地势平坦、建筑物众多且分布比较规则和密集的工业场地,一般采用建筑方格网。

厂区平面控制网的等级和精度,应符合下列规定:(1)建筑场地大于1km 或重要工业区,宜建立一级或一级以上精度等级的平面控制网;建筑场地小于1km 或一般性建筑区,可建立二级精度的平面控制网。

学尔森教育—大建工领域专业的一站式职业教育机构2. 三角网控制采用三角网作为施工控制网时,常布设成两级,一级为基本网,即厂区控制网,以控制整个场地为主;另一级是厂房控制网,它直接控制建筑物的轴线及细部位置。

矿山测量学第十章、巷道施工测量

矿山测量学第十章、巷道施工测量

图二 实地标定 2
1
β1
2' βA A
1' M
[例1]
设中心角θ=90°,R=12m,若三等分中心角,即n=3,求标定数据。
解: 每弦所对中心角为 90 30
弦长为:
n3
L 2Rsin 212msin15 6.212m
转角为:
2n
A B 180 - 180 -15 165
图5拉线法
1 23
4
第三节 曲线巷道中线的标定
井下巷道的转弯部分,一般都用圆曲 线连接。曲线巷道的起点、终点、曲线半 径R和圆心角θ的大小,在设计图上都有规 定。因为曲线巷道的中线是弯曲的,不像 直线巷道那样直接标定出来,只能用弧线 来代替圆曲线指示巷道掘进方向。所以, 曲线巷道中线的标定应先计算标定数据, 然后,到井下进行标定。
一般说来,当曲线巷道的圆心角在45º~90º时,分2~3段弦;当
90º~180º时,分4~6段弦。若将图1中的圆弧中心线分成n等分,弦长用L表
示,由图可知
L=2Rsin
θ 2n
(1)
从图1中可看出,起点和终点的转角为
βA=βB=180°-
中间各转折点处的转角为
θ 2n
(2)
β1=β2=β3=180°-
ΔhAB=iSA′B′ (3)从B'点铅直向下量出a值,得到一条与A′B′平行的水平线AB″, 如图1所示。然后从B″点向上量出ΔhAB,得到新设腰线点B。A和B的连线 即为腰线,并用油漆或灰浆划出。 另外,可按b=a-ΔhAB计算出b值,从B″点向下量出b值,得到新设腰线点 B。 在第三步骤中,若坡度为负值,则应从B″点向下量出ΔhAB 用水准仪给腰线虽然很简单,但容易出错误。放线时,应该特别注意前后 视点上向上量或向下量的值是多少。

矿山测量学在井下施工测量中应用及常见问题解析

矿山测量学在井下施工测量中应用及常见问题解析

矿山测量学在井下施工测量中应用及常见问题解析摘要:井下施工测量工作,是矿山生产建设的基础工作,它不但要为矿山生产建设服务,还要为安全生产提供信息,标记井下巷道掘进方向和停掘停采位置,是矿山生产中不可缺少的一项技术基础工作。

由矿山测量产生的任何疏忽都有可能导致严重的事故发生。

因此,矿山测量在矿山建设及矿山开采中的责任与作用都是很大的。

关键词:井下施工测量操作步骤常见问题解决方案井下施工测量工作是一项精度要求非常高的工作,它包含的环节较多,它主要包括工作之前的准备、现场测量、记录、计算、绘图以及现场标定,这些环节互相衔接,需要密切配合,如果有一个环节出现错误,就会造成最终成果的错误,因此要提高井下施工测量工作的准确性,必须认真做好各个环节,不出现纰漏。

1 井下施工测量基本步骤:井下施工测量为为安全生产提供信息,标记井下巷道掘进方向和停掘停采位置,是矿山测量的基本工作。

施工测量中应该严格按着正确流程操作。

(1)相关部门下发工程设计图纸和开窝通知单。

地质测量科测量负责人审核设计图纸和开窝通知单。

(2)测量人员根据设计图纸准备测量资料,作开窝标定台帐。

到井下进行测量。

(3)井下测量时首先对一直测量点进行检查,测量检查角和检查边(测平距)或对上次测量放线进行复测。

(4)检查角和检查边确认无误后,进行测量导线延伸、施工放线,对原有导线进行校正。

如果检查角和检查边与已知数据误差较大,要重现选择起算边,直至与已知数据吻合,再进行导线延伸。

(5)放线完成后进行导线测量,正常井下施工过程中采用30″导线方法进行测量。

(6)放线结束后,进行腰线标定,首先检查原有腰线准确性,然后根据设计坡度延伸标定腰线,并验证标定腰线是否正确,井下工作结束。

(7)升井后进行内业计算,检查导线原始记录簿,确认原始记录无误后进行测量成果计算,计算过程有两人以上独立完成,然后对计算结果进行对算、检核,然后交由测量负责人审核。

(8)资料确定正确后,对测量资料进行填图,根据实际情况发放测量联系单、透窝通知单和间距通知单。

矿山测量课程

矿山测量课程

矿山测量矿山测量是采矿过程中不可缺少的一项重要的基础技术工作,包括在勘探、设计、建设、生产各个阶段直到矿井报废为止,都需要进行矿山测量工作。

(勘探阶段:建立控制网,标定钻孔位置等;设计阶段:测绘1:1000、1:2000大比例尺地形图,供工业广场、建筑物、线路等设计使用;建设阶段:标设井筒、建筑物放样、设备安装等;生产阶段:巷道的开口、放中、腰线,平面及高程测量,地表移动观测等;矿井报废时的资料保存等)矿山测量的任务1、建立矿区地面和井下(露天坑)测量控制系统,为煤矿各项测量工作提供起算数据;2、依据设计文件,进行采掘(剥)、土建、管线和机电安装等工程测量工作,并在煤矿基本建设和生产各个阶段,对采掘(剥)工程是否按设计施工进行检查和监督;3、利用测绘资料,解决煤矿生产、建设和改造中提出的各种测绘问题,并为煤矿灾害的预防、救护提供有关的测绘资料;4、测绘各种煤矿测量图,满足煤矿生产、建设和规划各阶段的需要;5、定期进行矿井“三量”(开拓煤量、准备煤量和回采煤量)的统计分析;正确反映煤矿采掘关系现状。

按《生产矿井储量管理规程》的要求;对煤矿各级储量动态及损失量进行统计和管理工作,对煤炭资源的合理开采进行业务监督;6、建立地表、岩层和建(构)筑物变形观测站,开展矿区地表与岩层移动规律、采矿或非采矿沉陷综合治理以及环环境保护工作的研究;7、根据矿区地表与岩层移动变形参数,设计和修改各类保护煤柱。

参与“三下”(铁路下、水体下和建筑物下)采煤和塌陷区综合治理以及土地征用和村庄搬迁的方案设计和实施;8、进行矿区范围内的地籍测量;9、参与本矿区(矿)月度、季度、年度生产计划和长远发展规划的编制工作。

地面控制测量首先要建立矿区地面控制网,控制网分平面控制网和高程控制网。

矿山测量的原则从高级到低级、从整体到局部、先控制后碎部矿区首级平面控制网必须考虑矿区远景发展的需要。

一般在国家一、二等平面控制网基础上布设,其等级应依矿区走向长度,参照下表选定。

煤矿测量工操作规程

煤矿测量工操作规程

煤矿测量工操作规程一、一般规定1、测绘仪器观测员应由经过技术培训并考核合格、熟悉仪器性能,掌握其操作方法的技术人员担任。

2、观测方法及要求应视等级、工程类别而定。

各项观测限差,均应符合国家有关规范及《煤矿测量规程》的规定和要求。

3、观测前,应根据工程需要,合理选择不同级别的测绘仪器,并按规程规定进行各项检验与校正。

二、经纬仪观测4、在搬运、测量时,必须妥善保护仪器、工具,不得磕碰;观测时,仪器架设后,测站(和镜站)不准离人;测站搬家时,必须卸下仪器装进仪器盒。

如测站距离较短,可以不卸下仪器,但必须怀抱仪器,用手托住架脚。

行进时,不得跳跃或快跑。

每次测量回来,必须对仪器、工具进行擦拭。

擦仪器设备时必须用专用工具。

5、观测时,要按以下要求进行:⑴仪器转动要平稳,用望远镜垂直丝照准目标时,应将目标置于水平丝附近;照准各方向目标时,应在同样位置。

使用微动螺旋照准目标或用测微螺旋对准分划线时,其最后旋转方向应为旋进。

⑵每次照准目标,不得过分拧紧水平和垂直固定螺旋和微动螺旋。

微动螺旋应尽量使用中间部位。

⑶观测过程中,照准部水准器的气泡偏离中心不得超过一格,接近一格时,应在测回之间重新整置仪器。

⑷当望远镜旋转超过了要观测的目标时,必需旋转一周后重新照准,不得反向旋转。

㈠井下导线测量6、在井下观测时应遵守以下安全规定:⑴在主要运输在巷及运输石门等运输繁忙地段,须提前和有关单位联系停止运输;其它巷道和工作面的运输设施影响观测时,亦应立即停止运行。

⑵在有架线巷道和电力设施的地点施测时,应特别注意人和仪器的安全。

必要时应停电作业。

⑶巷道坡度较大时,应事先联系停止迎头施工,然后方可施测。

7、井下导线水平角观测,应按规程的规定选用测回法或复测法。

8、测回法一个测回操作步骤如下:⑴在测站上将仪器严格整平、对中。

⑵照准后视目标,安置水平度盘的读数略在于0度。

⑶顺时针旋转照准部照准前视目标,读限度盘读数。

⑷纵转望远镜照准前视目标,读取度盘读数。

测量规范培训大纲

测量规范培训大纲

测量人员规范培训(讨论稿)1总则1.1冶金矿山井巷工程测量,是矿山基建、生产主要技术工作之一,也是矿山建设、生产、改造和编制长远发展规划等各项工作的基础。

为了冶金矿山测量工程标准化,进一步提高工作质量,使冶金矿山测量更好的为冶金矿山安全生产和合理开采资源服务,特制订本规程。

1.2井巷工程测量工作的主要任务是:1.2.1建立矿区地面和井下测量控制系统,为矿山各项测量工作提供起算数据;1.2.2准确标定各种工程位置,指导巷道掘进方向;1.2.3测绘各种矿山测量图,满足矿山生产、建设和规划各阶段的需要;1.2.4定期对井巷掘砌工程进行验收;1.3测量工作开始前,应根据设计任务要求,收集和分析有关测量资料,进行必要的现场踏勘,制定经济合理的技术方案,编写技术设计书。

在施测过程中,外业观测工作比须有校核,或者进行两次。

对起算数据、外业记录和计算成果均须经过严格的检查或对算。

1.4重要测量工作必须独立地进行两次或两次以上的观测和计算,工程结束后要编写技术总结(或说明)并做好资料整理归档工作。

1.5为了保证测绘成果的质量,对测绘仪器、工具应加强管理,精心使用,按计量检定周期定期检定。

在进行重要测量工作前,对所使用的仪器、工具亦必须检验和校正。

2矿区控制测量(做一般了解)2.1一般规定2.1.1矿区地面控制网可采用GPS导航卫星系统测量、三角网和导线网等布网方法建立。

2.1.2矿区首级控制网必须考虑矿区远景发展的需要。

一般在国家一、二等控制网基础上布设,其等级应依矿区走向长度确定。

2.1.3平面控制网的等级划分:2.1.3.1 GPS导航卫星系统静态测量分为三、四等和一、二级。

2.1.3.2 RTK测量分为一、二级和图根。

2.1.3.3导线测量分为三、四等和一、二、三级。

2.1.3.4各等级控制网均可作为首级控制网。

2.1.3.5在满足本规范精度指标的情况下,各等级控制网可越级布设。

在保证精度的前提下,也可同等级扩展和加密。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
这一点特别重要!井筒中心在开挖井筒时就被挖掉了, 井筒十字中线点必须保护好!而且要容易找到!
我有一次到铁路隧道工地学习测量,承包方在接过测量 交接点后(一般是铁路中线里程桩),就必须做好十字 线!隧道开挖过程中容易破坏交接点,以后要找铁路中 线就得靠十字中线了!
第二节 地面建(构)筑物 施工测量
第170条
1号交叉点平面图
1:100
Rp=15000 Kp=4179
K P A F
D
O1
O
I-I剖面图 1:100
轨 面
轨 面
1-1 断面 1:50
900
6200
2200
1500
1500 360300
500 300
250 1300
500
450
7710
450
360 1000
500
第161条
施工测量基点标桩是进行测量和施工的依据,必须埋设 牢固,便于使用,并妥加保护。
第204条
主要巷道中线应用经纬仪标定,采区次要巷道中线也可 用罗盘仪等标定。
主要运输巷道腰线应用水准仪、经纬仪或连通管水准器 标定,次要巷道腰线也可用悬挂半圆仪等标定。急倾斜 巷道腰线应尽量用矿用经纬仪标定,短距离内也可用悬 挂半圆仪等标定。
新开口的巷道中腰线,可根据现场实际情况,用经纬仪 或罗盘仪等标定,掘进到4—8m时,应检查或重新标定 中腰线。
第173条
建筑地下电缆、管路和排水沟前,应在现场测设中心线, 测绘纵、横断面图,并在施工边桩上标记出开挖深度, 电缆或管路敷设好后,在尚未填盖前,应进行一次纵断 面和主要点位置的测量,并绘制成图。
3
第三章 井巷施工测量
第四节 巷道中腰线的标定 与检查
第203条
标定车场巷道中腰线前,应对设计图纸上的几何要素进 行闭合验算。对曲线巷道应计算标定要素和进行实地标 定,并交施工单位掌握。
这里的是针对炮掘巷道而言的,距离工作面不少于70米, 是为了保护激光指向仪;机掘工作面没有这样的要求。
3.根据仪器的性能,在保证光斑清晰、稳定的前提下, 可自行确定仪器至掘进工作面的最大距离。
第207条
巷道每掘进l00m,应至少对中、腰线点进行一次检查 测量,并根据检查测量结果调整中、腰线。
激光指向仪既可以指示巷道中线,也可以指示巷道腰线, 即既可以定方向,也可以定坡度。
6°30′ 10°30′
3‰ 6°30′ 13‰ 3‰
5‰ 5‰
5‰ 5‰
5‰
3‰
30°a=74° R=9000 T=5702 Kp=11624
0‰
对井底车场测量闭合计算的解读
根据上图可知,该矿井底车场有四个大的交叉点,交叉 点标注了坐标和巷道底板、轨面标高,我们拿到设计图 时,就要从一号点或四号点起,根据各巷道的方位、距 离计算各交叉点的坐标;根据坡度计算各交叉点的标高, 看看是否相吻合,如果不吻合就需要和设计部门联系, 汇报情况进行处理,各交叉点坐标、高程必须吻合上。
第205条
中线点应成组设置。腰线点可成组设置也可每30—40m 设置一个,但须在帮上画出腰线,腰线距巷道底板(轨面) 的高度在同一矿井中宜为定值。
成组设置中、腰线点时,每组均不得少于三个(对),点 间距离以不小于2m为宜。
最前面的一个中、腰线点至掘进工作面的距离,一般应 不超过30—40m。在延设中、腰线点过程中,对所使用 的和新设的中、腰线点均须进行检查。
极坐标法是在控制点上测设一个角度和一段距离来确定 点的平面位置;支距法是以两已知测站点的连线为基边, 测出碎部点至基边的垂直距离和垂足至一测站点的距离, 从面确定出碎部点的图上位置;交会法是在两已经测站 点上架设仪器,确定另一未知目标的方法。放样时用以 上方法其实是反其道而行之,利用图上相关参数,在现 实中标定这些参数,实现施工测量的目的。
加了其它设备,比如悬空式的猴车、皮带、行人同在一条巷道,计 算方法考虑的因素自然就多了!但方法是一样的!
第209条
贯通测量的预计误差一般采用中误差的两倍。
误差预计中的各项测量中误差,原则上应采用本矿积累 和分析的实际数值。
测角中误差就是在贯通测量误差预计中用到的一个指标, 一个矿井的测角中误差怎么计算呢?一个公式就是《工 程能量规范》中提到的公式进行计算,雨汪煤矿一井在 进行两井贯通测量过程中,对主副井区胶运石门与轨道 石门进行了闭合导线测量,共21站导线,采用初、复测 法,方位角闭合差为15″,闭合环导线总数和测站数相等, 都为21,代入公式计算得测角中误差为0.7″。
另外井巷施工测量过程中,测量工作人员需要做好与掘 进技术人员之间的交接工作,这就需要测量业务通知书, 特别有较大的一些矿井,测量人员负责多个掘进工作面 的施工测量工作,指导施工人员掘进的工作由掘进技术 人员来完成,这时就需要一个书面通知从时间节点和中 腰线指示范围等方面来分清二者之间的业务范围。
4 第四章 贯通测量
第四篇 施工测量
1
第一章 基本要求
第159条
地面建(构)筑物和井巷工程施工中,应根据已批准的各 种施工设计图纸资料,将施工工程的设计位置标定于现 场,并进行检查测量。
第160条
在施工测量前,应熟悉设计图纸,验算与测量有关的 数据,核对图上的平面坐标和高程系统、几何关系及设 计与现场是否相符等。当对设计图纸有疑问时,应及时 和有关部门联系,在有关领导未签字的情况下,不得进 行施工标定。同时,对标定工作所需用的测量控制点及 其成果也应进行检查。
ΔX=a-(b0+b1+b2) 式中a为贯通巷道宽度; b0皮带运输机宽度; b1、b2分别为皮带运输机边缘至巷道左帮和右帮的容许最小距离
(煤矿安全规程要求)。比如a =2.6m, b0=1.2m, b1= b2=0.5m, 则: ΔX=a-(b0+b1+b2)=2.6 -(1.2+0.5+0.5)=0.4m 是不是很简单!其实也不难! 许多大型煤矿巷道宽度较宽,有的达到5米以上宽度,自然用途增
第162条
标定及检查测量的结果,应记入专用记录簿内并绘出 草图。
标定工作结束后,应在现场将所标定的结果以书面形式 向施工负责人交待。
本条其实是要求我们测量工作完成后,进行书面交接事 宜,内容如下:
测量业务通知书内容
1、被联系单位 2、联系事项:例如:C7+8煤层底板一号绕道腰线点,
已于2009年7月9日早班标定完毕,巷道两帮各标2个共4 个,并以红色油漆画圆加十字线为标志,你队要尽快在 标志点上打眼以便做腰线点。距工作面最近的腰线点以 后30米范围内的腰线,是你队负责范围,望你队认真延 设腰线,以保证工程质量;
第206条
用激光指向仪指示巷道掘进方向时,应遵守下列规定:
1.激光指向仪的设置位置和光束方向,应根据经纬仪 和水准仪标定的中、腰线点确定。所用的中、腰线点一 般应不少于三个,点间距离以大于30m为宜;
点间距离大一些有利于激光的准确性。
2.仪器的设置必须安全牢靠,仪器至掘进工作面的距 离应不小于70m。在使用过程中要加强管理,每次使用 前应检查激光光束,使其正确指示巷道掘进方向;
工业广场建(构)筑物(包括选煤厂)放样,应根据设计资 料,用井筒十字中线点或放样导线点进行。
放样导线点应根据工程需要埋设部分永久标桩,并按地 面二级导线的精度要求测设。
放样导线点的高程测量,一般应按四等水准测量的精度 要求进行。
第171条
建(构)筑物放样,可用极坐标法、支距法或交会法等进 行。标定后应对各轴线间的几何关系进行检查。

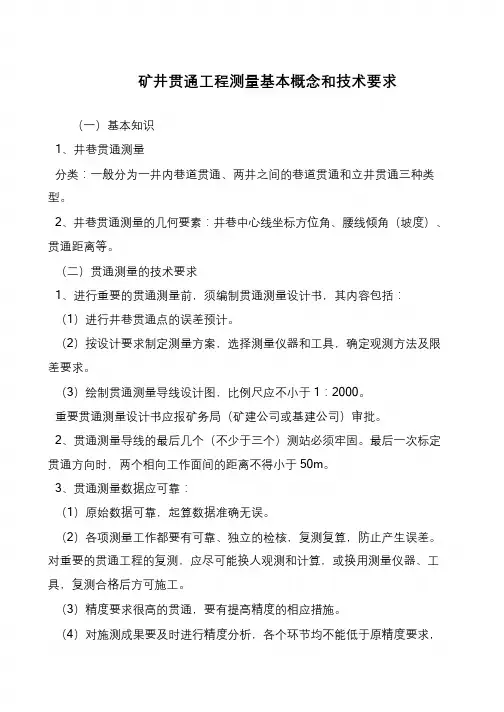

一井内贯通测量和两井贯通测量图
第208条
进行重要贯通测量前,须编制贯通测量设计书,其内容应 包括:
1.根据井巷贯通测量精度和施工工程的要求,进行井巷贯 通点的误差预计;
2.按设计要求制定测设方案,选择测量仪器和工具,确定 观测方法及限差要求;
3.绘制贯通测量导线设计图,比例尺应不小于1:2000。 井巷贯通测量允许偏差值,由矿(井)技术负责人和测量负
第167条
恢复、改建或延深井筒时,应给设计部门提供以下测绘 资料:
1.实测的井筒中心坐标、十字中线的坐标方位角等资 料(包括图纸);
2,提升系统几何关系实测资料; 3.实测的井筒纵、横断面图; 4.井底车场平面图和断面图; 5.有关的采掘工程图纸资料。 此外,还应根据井筒类型不同,提供井筒装备结构图或
责人根据井巷的用途、类型及运输方式等研究确定。当预 计误差值超过允许偏差值时,应充分利用陀螺定向和光电 测距技术提高测量精度,不得已时,可请示改变施工方案。 重要贯通测量设计书应报矿务局(矿建公司或基建公司)审 批。
贯通巷道允许偏差值计算
贯通巷道的容许偏差值,也可以用计算方法来确定,例如:某小煤 矿的皮带机巷道贯通时,巷道中线之间的容许偏差值的计算公式为:
斜井井筒平、断面图。斜井井筒的横断面一般可每隔 20m和在断面变化处测量一次。
第168条
立井井筒十字中线点在井筒每侧均不得少于三个(没有 提升设备的井筒可以少设)。点间距离一般应不小于20m, 离井口边缘最近的十字中线点距井筒以不小于15m为宜, 用沉井、冻结法施工时应不小于30m。部分十字中线点 可设在墙上或其它建筑物上。当主中心线在井口与绞车 房之间不能设置三个点时,可以少设,但须在绞车房后 面再设三个,其中至少应有一个能瞄视井架天轮平台。
建(构)筑物基础的高程应用水准仪测量。
第172条
敷设矿用主要输电线路,应进行下列测量工作: 1.用经纬仪在现场测设线路中心线,标定转向点和转
向角,根据地形情况和架杆间距离,定出架杆位置桩并 注明里程和编号; 2.测绘线路纵、横断面图; 3.按设计需要测量线路两侧的建筑物、地形以及空间 交叉跨越的位置、交角和高度等。
建立井塔时,地面十字中线点的布置,每侧应保证至少 有一个点能直接向每层井塔平台上标定十字中线。
