建筑施工测量培训PPT课件
合集下载
房建工程工程测量培训教材ppt课件(49张)
9
10
自动安平DS3型水准仪
3. 水准（标高）测量原理 公式：HB=HA+a-b hAB=a-b
注：1)A点为已知点，称为后视点；水准尺读数a称为后视读数； 2)B点为待测点，称为前视点；水准尺读数b称为前视读数; 3)hAB为A点至B点高差。
水准测量原理
11
4. 连续水准测量 假设两点的距离较远，或高差较大，或不能直接通视，不可能 安置一次水准仪即可测定其高差。此时，可沿着一条路线进行水
1）闭合路线。满足条件： ∑h理=0
高差闭合差fh=∑h测 14
2）附合水准路线。满足条件：∑h理=H终-H始 高差闭合差：fh=∑h测-∑h理
附合水准路线
3）支水准路线。满足条件：理论上∑h往+∑h返=0 高差闭合差：fh=∑h往+∑h返
15
支水准路线
水准测量方法。
水准点之间有一定距离，因此，从一个已知高程的水 准点出发，必须用“连续水准测量”的方法，才能测定另一 个待定水准的高程。在进行连续水准测量时，若在其中任 何一个测站上仪器操作有失误，或任何一次前视或后视水 准尺上读数有错误，都会影响高差观测值的正确性。因此 在每一个测站的观测中，为了能及时发现观测中的错误， 通常用两次仪器高法或双面尺法进行水准测量。
尺垫。水准线路中需要设置转点之处，为放置观测
过程中尺点的下沉而影响正确读数，应在转点处放
置尺垫（如下图所示）。
7
尺垫
双面尺
8
水准仪的等级及用途
其中:DS3主要用于国家三四等水准测量及工程测量。 水准仪的构造（见下图） 水准仪的使用
1）手动安平水准仪：粗平→瞄准→精平→读数； 2）自动安平水准仪，内置水平补偿器，“精平”能够自 动完成，故不需要此项操作：粗平→瞄准→读数。
10
自动安平DS3型水准仪
3. 水准（标高）测量原理 公式：HB=HA+a-b hAB=a-b
注：1)A点为已知点，称为后视点；水准尺读数a称为后视读数； 2)B点为待测点，称为前视点；水准尺读数b称为前视读数; 3)hAB为A点至B点高差。
水准测量原理
11
4. 连续水准测量 假设两点的距离较远，或高差较大，或不能直接通视，不可能 安置一次水准仪即可测定其高差。此时，可沿着一条路线进行水
1）闭合路线。满足条件： ∑h理=0
高差闭合差fh=∑h测 14
2）附合水准路线。满足条件：∑h理=H终-H始 高差闭合差：fh=∑h测-∑h理
附合水准路线
3）支水准路线。满足条件：理论上∑h往+∑h返=0 高差闭合差：fh=∑h往+∑h返
15
支水准路线
水准测量方法。
水准点之间有一定距离，因此，从一个已知高程的水 准点出发，必须用“连续水准测量”的方法，才能测定另一 个待定水准的高程。在进行连续水准测量时，若在其中任 何一个测站上仪器操作有失误，或任何一次前视或后视水 准尺上读数有错误，都会影响高差观测值的正确性。因此 在每一个测站的观测中，为了能及时发现观测中的错误， 通常用两次仪器高法或双面尺法进行水准测量。
尺垫。水准线路中需要设置转点之处，为放置观测
过程中尺点的下沉而影响正确读数，应在转点处放
置尺垫（如下图所示）。
7
尺垫
双面尺
8
水准仪的等级及用途
其中:DS3主要用于国家三四等水准测量及工程测量。 水准仪的构造（见下图） 水准仪的使用
1）手动安平水准仪：粗平→瞄准→精平→读数； 2）自动安平水准仪，内置水平补偿器，“精平”能够自 动完成，故不需要此项操作：粗平→瞄准→读数。
工程测量课件：建筑施工测量
N
P
8.8m 7 6.2m 6
5
2.5m 1
2
34
M 3.7m 7.8m
16.8m 19.8m
Q
量距精度应达到设计精度要求。
量出各轴线之间距离时，钢尺零点要始终对 在同一点上。
4.2 放线建筑物
2 恢复轴线位置的方法
恢复轴线位置的方法有设置轴线控制桩和龙门板两种形式。 （1）设置轴线控制桩
轴线控制桩设置在基槽外，基础轴线的延长线上，作为开槽后，各施工阶段 恢复轴线的依据。
（2）经纬仪投测法
在轴线控制桩上安置经纬仪，严格整平后，瞄准基础墙面上的轴线标 志，用盘左、盘右分中投点法，将轴线投测到楼层边缘或柱顶上。 将所有端点投测到楼板上之后，用钢尺检核其间距，相对误差不得大 于1/2000。检查合格后，才能在楼板分间弹线，继续施工。
4.4 进行砌体工程主体结构的施工测量
感谢聆听
THANK YOU
项目4 建筑施工测量
2 高程传递
（1）利用皮数杆传递高程 一般建筑物可用墙体皮数杆传递高程。
（2）利用钢尺直接丈量 （3）吊钢尺法
用悬挂钢尺代替水准尺，用水准仪读数，从下向上传递高程。
4.5 进行高层建筑主体结构的施工测量
1 激光铅垂仪
激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架 的铅直定位测量。 激光铅垂仪主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座、激 光电源及接收屏等部分组成。
小钉
混凝土 木桩
N
7 6
5
1
2
M
P
34
Q
（2）设置龙门板
龙门桩
N
龙门板 细线
M
细线
工程测量第11章建筑施工测量ppt课件
如下图，设知P点的施工坐标为(AP ，BP)，坐标转换 可按下式计算:
M
A
C
O
BN
D
x
yP
α
A
BP
xPyP P xyo 'o ' A AP Pcso ins B BP Pscions
y′O O′
AP xP
x′O
B
y
12
O
3、建筑方格网测设
Ⅰ、Ⅱ、Ⅲ点为丈量控制点，A、O、B为主轴线的主 点。首先将A、O、B三点的施工坐标换算成丈量坐标，再 根据它们的坐标反算出测设数据D1、D2、D3和β1、β2、 β3，然后按极坐标法分别测设出A、O、B三个主点的概略 位置。并用混凝土桩把主点固定下来。混凝土桩顶部常预 置一块10cm～10cm的铁板，供调整点位运用。
N
P
E
6200
建筑平面图
D C
B
A M 3700 4100
1
2
3
9000 4
20
6200
9000
Q
5
2600
2．现场踏勘——目的是为了解现场的地物、地貌和 原有丈量控制点的分布情况，并调查与施工丈量有关的问 题。
3．平整和清理施工现场——以便进展测设任务。 4．拟定测设方案和绘制测设草图——对各设计图纸 的有关尺寸及测设数据应仔细核对，以免出现过失。
7
施工坐标系要求： (1) 施工坐标系的A轴和B轴，应与厂区主要建筑物或主 要道路、管线方向平行。 (2) 坐标原点设在总平面图的西南角，使一切建筑物和 构筑物的设计坐标均为正值。 (3) 施工坐标系与国家丈量坐标系之间的关系，可用施 工坐标系原点O′的丈量系坐标xo′、yo′及O′A轴的坐 标方位角α来确定。
M
A
C
O
BN
D
x
yP
α
A
BP
xPyP P xyo 'o ' A AP Pcso ins B BP Pscions
y′O O′
AP xP
x′O
B
y
12
O
3、建筑方格网测设
Ⅰ、Ⅱ、Ⅲ点为丈量控制点，A、O、B为主轴线的主 点。首先将A、O、B三点的施工坐标换算成丈量坐标，再 根据它们的坐标反算出测设数据D1、D2、D3和β1、β2、 β3，然后按极坐标法分别测设出A、O、B三个主点的概略 位置。并用混凝土桩把主点固定下来。混凝土桩顶部常预 置一块10cm～10cm的铁板，供调整点位运用。
N
P
E
6200
建筑平面图
D C
B
A M 3700 4100
1
2
3
9000 4
20
6200
9000
Q
5
2600
2．现场踏勘——目的是为了解现场的地物、地貌和 原有丈量控制点的分布情况，并调查与施工丈量有关的问 题。
3．平整和清理施工现场——以便进展测设任务。 4．拟定测设方案和绘制测设草图——对各设计图纸 的有关尺寸及测设数据应仔细核对，以免出现过失。
7
施工坐标系要求： (1) 施工坐标系的A轴和B轴，应与厂区主要建筑物或主 要道路、管线方向平行。 (2) 坐标原点设在总平面图的西南角，使一切建筑物和 构筑物的设计坐标均为正值。 (3) 施工坐标系与国家丈量坐标系之间的关系，可用施 工坐标系原点O′的丈量系坐标xo′、yo′及O′A轴的坐 标方位角α来确定。

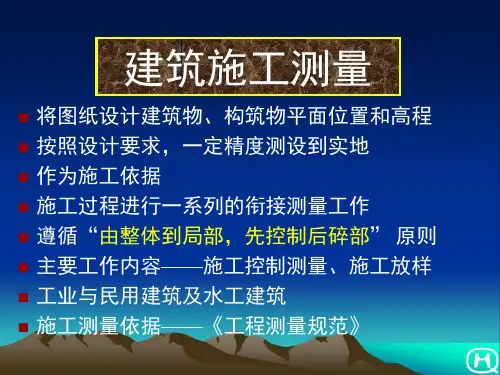

建筑施工测量培训课件
按 键，移动左边光标到P3页
按
或
键，移动光标到“ZA%”
按 (
)键，将P3页软键 功能设置为
屏幕显示的垂直角单位——坡度 制动望远镜，旋转望远镜微动螺旋 使垂直角值等于设计坡度值2% 望远镜视准轴的坡度即为设计坡度2%
§12.4 点的平面位置的测设
直角坐标、极坐标、角度交会和距离交会 只介绍极坐标法、数字化测设法 (1) 极坐标法——按方位角放样 A→B方向水平盘配置——αAB 待测设建筑物附近有已知控制点时用 1，2，3，4点——待测设建筑物四角点 建筑物设计长——l，宽——d A，B——已知控制点 根据建筑物四角点设计坐标和已知控制点坐标 反算图中方位角、平距 DA1，αA1， DA2，αA2 ， DA3，αA3 ， DA4，αA4
① 计算B点设计高程——HB=HA-iD 用水平距离和高程测设方法测设B点
② A点安置水准仪，使一个脚螺旋在AB方向
另两个脚螺旋连线⊥AB方向线，水准仪高——iA 望远镜瞄准B点水准尺，旋转AB方向脚螺旋
使视线倾斜至水准尺读数为仪器高iA 仪器视线坡度即为I
中间点1，2处打木桩，桩顶上立水准尺使其读数均 等于仪器高iA，各桩顶连线=设计坡度线
按 键设置竖角类型为“坡度”
按
键退出“设置”菜单
屏幕显示的垂直角单位即为坡度
屏幕显示的垂直角单位即为坡度 制动望远镜，旋转望远镜微动螺旋 使垂直角值等于设计坡度值2% 望远镜视准轴的坡度即为设计坡度2%
科力达KTS-442R全站仪放样坡度
主菜单下按
(
) (键功能设置)
(键功能设置)键
fx-4850P程序P7-1计算边长与方位角
fx-5800P程序P7-1计算边长与方位角
建筑施工测量培训PPT课件
②水准路线。在水准测量中，为保证测量成果能达 到一定的精度要求，必须布设某种形式的水准路线，利 用一定的条件来检核所测成果的正确性。在一般的工程 测量中，水准路线的形式有如下三种：
水准测量步骤：
(1)将水准仪置于已知后视高程点A和前视
转点ZD1中间的Ⅰ站。
(2) 先瞄准后视尺，读取后视读数值
a1，并记入水准测量记录表中。 再照准前视尺， 读取前视读数值b1，并记入记录表中。至此完
微倾式水准仪—自动安平水准仪—电子水准仪
S3微倾式水准仪
徕卡自动安平水准仪 DS32自动安平水准仪
DSZ3自动安平水准仪
DSZ2自动安平水准仪
DSZ3自动安平水准仪
精密水准仪
徕卡电子水准仪
激光标线仪
拓普康电子水准仪
索佳电子水准仪
天宝数字水准仪
3、水准仪的使用
水准仪在一个测站上使用的基本操作程序为： 1.安置仪器 2.粗略整平（粗平） 3.瞄准水准尺 4.精确整平（精平） 5.调焦照准 6.读数
一、水准测量
测定地面点工程的工作称为高程测量。按使用仪器和 实测方法的不同，高程测量可分为水准测量、三角高程测量、 物理高程测量、GPS高程测量等。水准测量是高程测量中最 常用和精度较高的一种方法，建筑施工中通常采用水准测量 来测定点位的高程。
1、水准测量原理
水准测量原理是利用水准仪提供的水平视线，测出地 面两点的高差，然后，根据已知点的高程，推算出未知点的 高程。
2、平面控制网的建立
进场后，在业主、监理的指引下，对首级测量控制网办 理正式的书面移交手续，实地踏勘点位，对已经损坏的点位 作出标记说明。平面控制网是土建、幕墙装修、机电安装、 沉降及变形观测施工测量的依据，也是监理等各检测单位复 查的基准。布网要求：各级平面控制点可靠、稳定、使用方 便；通视条件好，检校方便，满足施工精度要求。若工程量 大、工况复杂，必须设置多级平面控制网，而且各级控制网 之间必须形成有机的整体。
建筑工程施工测量 PPT课件
1 桩基定位桩 基础开挖线 B
柱基定位点 2
牛腿面 柱身中心线
杯口中心
高程线
经纬仪侧面扫描线 基础
经纬仪正面扫描线
烟囱、水塔施工放样
基础中心定位 基础施工放样 筒身施工放样 筒体标高控制
线 锤
信号灯平台
C 筒身 b A 基础 烟道口 轴线控制桩 F D E r O 开挖边坡线 基础内外边线 G B 定位小木桩
10.4变 形 测 量
建（构）筑物变形的基本概念 变形测量的特点与技术要求 沉降观测 位移观测 倾斜观测 挠度与裂缝观测
建（构）筑物变形的基本概念
沉降量在一定范围内是正常的，不会对建筑物 安全构成威胁，超过一定范围即属于沉降异常 表现形式为： ①沉降不均匀； ②沉降速率过快； ③累计沉降量过大
竣工测量及总图编绘
建筑物和构筑物竣工验收时进行的测量工作， 称为竣工测量。竣工测量的目的一方面是为了 检查工程施工定位的质量，另一方面是为了今 后工程扩建、改建及管理维护提供必要的资料 主要内容包括：测定建筑物和构筑物的墙角、 地下管线转折点、窨井中心、道路交叉点等重 要地物细部点坐标；测定主要建筑物的室内地 坪、上水道管顶、下水道管底、道路变坡点等 的高程；编制竣工总平面图、分类图、断面图 以及细部坐标和高程明细表 竣工总平面图是综合反映工程竣工后该地区的 主体工程及其附属设备（包括地下和地上设施） 相互关系的平面图
建筑施工测量的技术准备
熟悉设计资料及图纸 现场踏勘放样 拟定计划和绘制放样草图
10.2民用建筑施工测量
建筑物定位方法 轴线控制桩设置 有设置轴线控制桩和龙门框两种形式 基础施工测量 墙体施工测量 高层建筑施工测量 复杂民用建筑施工测量 直接拉线法 、 直角坐标法、中心极坐标法
建筑测量培训课件(ppt 36张)
大地坐标表示地面点的球面坐标，工程设计上需要点位平面位置。工程建
设在地球曲面上完成，工程设计均在平面上进行。“平面”与“曲面”必
然有矛盾。高斯平面直角坐标系是一种应用广泛的坐标系统，可以解决这 类问题。
高斯投影的原理：
1)沿N、S两极在参考椭球面均匀标出子午线(经线)和分带。 2)假想一个横椭圆柱面套在参考椭球面上。 3)地球表面投影到横椭圆柱面上。 4)展开成高斯平面。
绪论
1.2.2确定地面点位置的方法
一、地面点的高程
绝对高程：地面点到大地水准面的铅垂距离，又称标高和海拨，用H表示 如： A点高程用 HA 表示；B点高程用HB表示 高差：地面上两点的高程之差，用h表示 如：AB两点高差用hAB表示 ：hAB =HB－ HA 相对高程H：以假定水准面作为高程的起算面。
测定 绘制
测绘学
绪论
二、测量学
测绘学中的第一部分内容便是测量学研究的内容。即测量学是一门研究 地球表面的形状和大小、地球重力场、确定地面点之间相对位置的科学。 测量学：包括测定和测设两部分工作。 1.测定：就是用各种测量仪器和工具，通过实地测量和计算，将地表的地
物地貌位置按定比例尺缩绘成地形图．作为规划设计、经济建设、国防建
绪论 1.2 地面点位置的确定
1.2.1 测量的基准线和基准面 1.铅垂线:重力的作用线称为铅垂线，简称垂线。 (万有引力与离心力) 2．水准面（level surface ）：假想静止不动的海水面向整个陆地延伸 形成的封闭的曲面 3．大地水准面（geoid）：假想静止不动的平均海水面向整个陆地延伸 形成的封闭的曲面 4．水平面：与大地水准面相切的平面
绪论
参考椭球体的参数
1．1980年以后IAG-75参数: R=6378140米，α =1/298.257，推算值 b=6356755.288 米。 2．1954年北京坐标系参数（前苏联克拉索夫斯基参数）: R=6378245米， α =1/298.3，推算值b=6356863.019米。 3．平均参数: R=6371000米。
工程测量课件-建筑施工测量
5建筑物变形监测-2建筑物沉降监测-2沉降观测点设置
2) 沉降观测点的设置
5建筑物变形监测-2建筑物沉降监测-3沉降观测
3) 高程观测
• 水准网的布设 • 水准测量精度等级的选择 • 沉降观测周期和观测时间
观测基本要求：
• 固定水准基点、工作基点； • 固定测量路线和方法； • 固定观测人员； • 固定测量仪器； • 固定监测环境条件。
工程测量
建筑施工测量
本章内容
建筑基线
建筑方格网
②建筑施工 控制测量
①建筑施工 测量概述
③民用建筑 施工测量
建筑施工测 量
④工业厂房 施工测量
⑤建筑物变 形监测
⑥建筑竣工 测量
1施工测量概述
1.建筑施工测量概述
施工测量的目的是将图纸设计的建筑物、构 筑物的平面位置和高程，按照设计要求，以一定 的精度测设到实地上，作为施工的依据，并在施 工过程中进行一系列的测量工作。
调整方法: A’O’B’点沿铅垂方向 移动一个改正距离：
180
ur
2
a
2
b
2
ab ab
u
2
a
r
2
b
ab 1 (180 ) 2(a b)
主点的概略定位 主点位置调整
2建筑施工控制测量-2建筑方格网-极坐标法
调整后，再出测量出∠A’O’B’的角值，并与180度比较， 若小于限差，则可测设另一主轴线COD。
注意使杯内底部标高低于其设计标高2~5cm(因为模板的大小可能有误差)
4工业厂房施工测量-3柱基施工测量
4工业厂房施工测量-4构件安装测量
4.4 工业厂房构件安装测量
装配式单层工业厂房主要由柱、吊车梁、屋架、天窗和屋面 板等主要构件组成。
建筑测量培训ppt课件
高程测量过程中需要掌握测量基准点的确定、测量线路的设计、测量数据的记录与 处理等技能。
高程测量在建筑领域中广泛应用于基础施工、主体施工、装修施工等阶段，以确保 建筑物各部分处于同一高程上。
角度与距离测量
角度与距离测量是建筑测量的重要技 能之一，主要涉及到使用经纬仪、测 距仪等设备进行角度和距离的测量。
设立安全警示标志
在测量作业现场设立明显的 安全警示标志，提醒其他人 员注意安全，避免发生意外 事故。
测量作业的环保要求
控制粉尘污染
在测量作业过程中，应采取有效的措施控 制粉尘的产生和传播，避免对周围环境和
居民造成粉尘污染。
A 控制噪音污染
在测量作业过程中，应采取有效的 措施控制噪音的产生和传播，避免 对周围环境和居民造成噪音污染。
保障施工安全
准确的测量可以避免施工过程 中的安全事故，保障施工人员 的生命安全。
降低工程成本
准确的测量可以避免因位置不 准确、形状不规则等问题导致 的返工和修复，从而降低工程 成本。
提高工程效率
准确的测量可以加快施工进度 ，提高工程效率，缩短工期。
02
建筑测量的基础知识
测量误差与精度
测量误差
测量误差是实际测量结果与理想值之 间的差异，它受到多种因素的影响， 如测量工具的精度、操作人员的技能 和环境条件等。
角度与距离测量在建筑领域中广泛应 用于基础施工、主体施工、装修施工 等阶段，以确保建筑物各部分之间的 角度和距离符合设计要求。
角度与距离测量过程中需要掌握测量 基准点的确定、测量线路的设计、测 量数据的记录与处理等技能。
04
建筑测量的实际应用
施工前的测量准备
01
02
03
测量设备选择
高程测量在建筑领域中广泛应用于基础施工、主体施工、装修施工等阶段，以确保 建筑物各部分处于同一高程上。
角度与距离测量
角度与距离测量是建筑测量的重要技 能之一，主要涉及到使用经纬仪、测 距仪等设备进行角度和距离的测量。
设立安全警示标志
在测量作业现场设立明显的 安全警示标志，提醒其他人 员注意安全，避免发生意外 事故。
测量作业的环保要求
控制粉尘污染
在测量作业过程中，应采取有效的措施控 制粉尘的产生和传播，避免对周围环境和
居民造成粉尘污染。
A 控制噪音污染
在测量作业过程中，应采取有效的 措施控制噪音的产生和传播，避免 对周围环境和居民造成噪音污染。
保障施工安全
准确的测量可以避免施工过程 中的安全事故，保障施工人员 的生命安全。
降低工程成本
准确的测量可以避免因位置不 准确、形状不规则等问题导致 的返工和修复，从而降低工程 成本。
提高工程效率
准确的测量可以加快施工进度 ，提高工程效率，缩短工期。
02
建筑测量的基础知识
测量误差与精度
测量误差
测量误差是实际测量结果与理想值之 间的差异，它受到多种因素的影响， 如测量工具的精度、操作人员的技能 和环境条件等。
角度与距离测量在建筑领域中广泛应 用于基础施工、主体施工、装修施工 等阶段，以确保建筑物各部分之间的 角度和距离符合设计要求。
角度与距离测量过程中需要掌握测量 基准点的确定、测量线路的设计、测 量数据的记录与处理等技能。
04
建筑测量的实际应用
施工前的测量准备
01
02
03
测量设备选择
建筑行业工程测量培训ppt
其他对工程测量感兴趣的人士
如对建筑、地理信息等领域感兴趣的人士，可以参加培训了 解工程测量的应用和技能。
培训要求
掌握测量基础知识
熟悉常用测量仪器
包括测量误差理论、坐标系转换、测量精 度等。
了解和掌握各种测量仪器的使用方法和注 意事项，如全站仪、GPS接收机等。
学习测量数据处理和分析
了解测量在建筑行业中的应用
掌握测量数据的处理、分析和应用，如地 形图制作、施工放样等。
了解工程测量在建筑设计、施工、监测等 方面的应用，提高实际操作能力。
03
培训方法与安排
理论教学与实践操作相结合
理论教学
传授工程测量的基本原理、测量 方法、测量技术等方面的知识， 使学员掌握工程测量的基础理论 。
实践操作
组织学员进行实地测量、仪器操 作等实践训练，培养学员的动手 能力和解决实际问题的能力。
用和安全。
05
工程测量技术的发展趋势与 展望
智能化测量技术
智能化测量技术是指利用人工智能、机器学习等技术，实现 测量过程的自动化和智能化。例如，通过机器视觉和图像处 理技术，实现自动化和智能化的目标识别和 操作复杂度，为工程建设提供更加准确可靠的数据支持。
在施工阶段，工程测量人员需要按照设计图纸进 行施工放样，确保建筑物的位置、方向、高度等 参数符合设计要求，同时进行施工过程中的监测 和调整，保证施工质量和安全。
在规划阶段，工程测量人员需要利用地形图、卫 星定位等技术手段，确定建筑物的位置、高度、 占地面积等参数，为设计提供基础数据。
在运营维护阶段，工程测量人员需要对建筑物进 行变形监测和安全评估，及时发现和处理潜在的 安全隐患，确保建筑物的正常使用和寿命。
自动化测量技术是指利用自动化设备和技术，实现测量过 程的自动化。例如，自动化水准仪、全站仪等设备的出现 和应用，可以大大提高测量效率和精度，减少人工操作和 人为误差。
房建工程工程测量培训教材(PPT 49张)
㎜ 式中，L为水准路线长度，以㎞为单位（往、返测为单程长度）。 在山地或丘陵地区，当每千米水准路线中安置水准仪 的测站数超过16站时，允许的高差闭合差可改用下式计算， 20 即： fh允=±12 n ㎜ 式中，n为水准路线中的测站数。
L fh允=±40
2）高差闭合差的分配和高程计算
当水准路线中的高差闭合差小于允许值时，可以进行高差
3
三、测量工作的原则
1.
2. 3.
4.
必须遵守“从整体到局部，先控制后碎部，由高级到 低级”的原则。 设计数据、基准点、基准线、及计算准确无误。 保证测量仪器精度，所用仪器必须定期检定校准。 步步复核。测量过程中一旦发现数据错误或达不到 精度要求必须找出原因，返工重测，各个环节做到 准确无误。
4
四、水准测量与水准仪
象限角与方位角的换算
26
2.
坐标正算
若两点间的平面位置关系由极坐标转化为直角坐标，称为坐标正算，即 按两点间的坐标方位角a和水平距离D，用下式计算两点间的坐标增 量（已知一点坐标，可以求另一点坐标）： △x1,2=D1,2· cosa1,2 △y1,2=D1,2· sina1,2
3.
坐标反算
若两点间的平面位置关系由直角坐标转化为极坐标，称为坐标反算，即 按两点间的坐标增量△x1,2和△y1,2用下式计算两点间的坐标方位角a 和水平距离D。 方位角计算公式（略）
㎞。通过测站检核，取往、返测高差总和的平均值，最后计
算待定点的高程。
18
水准测量记录（双面尺法）
19
水准测量成果整理 1）高差闭合差计算 由于测量仪器的精密程度和观测者的分辨能力都有 一定的限制，同时还收到观测环境的影响，观测值中含有 一定范围内的误差是不可避免的。各种水准路线的高差闭 合差是水准测量存在观测误差的反映，如果在规定范围内， 则认为精度合格，水准测量成果可用；否则，应返工重测， 直至符合要求为止。允许的高差闭合差是根据研究误差产 生的规律和实际工作需要而制定的。普通水准测量允许的 高差闭合差规定为：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.
23
1 概述 一 常用测量仪器 的介绍及使用
测量误差来源及注意事项
水准测量误差来源及注意事项
（1）仪器误差 主要是水准管轴与视准轴不平行
1 概述 一 常用测量仪器 的介绍PS-RTK测量点校正 3、参数解算；
1 概述 一 常用测量仪器 的介绍及使用
.
18
常用测量仪器的使用
GPS-RTK测量点校正 3、查看参数解算结果是否满足测量要求；
1 概述 一 常用测量仪器 的介绍及使用
.
19
测量仪器的检验和校正
水准仪的检验和校正
1 概述 一 常用测量仪器 的介绍及使用
1、自动安平水准仪补偿器性能
2、圆水准器轴平行于仪器竖轴
3、十字丝横丝垂直于仪器竖轴
4、望远镜视准轴平行于水准管轴 （i角检验）
.
20
测量仪器的检验和校正
望远镜视准轴平行于水准管轴
a1 x1
1 概述 一 常用测量仪器 的介绍及使用 A
i
i
C
最后依照【精整平】微调脚螺旋，再次查看已完成对中整平。
.
11
常用测量仪器的使用
水准测量
1 概述 一 常用测量仪器 的介绍及使用
“1985 国家高程基准”中水准原点在青岛市观象山，高程为72.2604 米，为零点的
起算高程，是国家高程控. 制的起算点。
12
全站仪的使用
1 概述 一 常用测量仪器 的介绍及使用
铟瓦尺
6
常用测量仪器介绍
1 概述 一 常用测量仪器 的介绍及使用
棱镜+对中杆
.
棱镜+基座
激光靶
7
常用测量仪器介绍
1 概述 一 常用测量仪器 的介绍及使用 GPS基准站 .
GPS移动站
8
1 概述 一 常用测量仪器 的介绍及使用
常用测量仪器的使用
安置仪器
安置仪器的过程是将水准仪器安置到脚架上的过程。仪器安置高度应适 中（与观测员身高相适应），目估架头大致水平，并牢固地架设在地面 上。
.
22
1 概述 一 常用测量仪器 的介绍及使用
测量仪器的检验和校正
视准轴与横轴的垂直度（2C）
（1）检验： ①距离仪器同高的远处设置目标A，精确整平仪器并打开电源。 ②在盘左位置将望远镜照准目标A，读取水平角 (例：水平角L＝10°13′10″） ③松开垂直及水平制动手轮中转望远镜，旋转照准部盘右照准同一A点（照准 前应旋紧水平及垂直制动手轮)读取水平角 （例：水平角R＝ 190°13′40″） ④2C＝L－(R±180°)＝－30″≥±20″，需校正。 （2）校正： ①用水平微动手轮将水平角读数调整到消除C后的正确读数： R＋C＝190°13′40″－15″＝190°13′25″ ②取下位于望远镜目镜与调焦手轮之间的分划板座护盖，调整分划板上水平 左右两个十字丝校正螺丝，先松一侧后紧另一侧的螺丝，移动分划板使十字丝 中心照准目标A ③重复检验步骤，校正至｜2C｜＜20″符合要求为止。 ④将护盖安装回原位。
圆水准器调节方法
.
10
1 概述 一 常用测量仪器 的介绍及使用
常用测量仪器的使用
精整平
水准管气泡平行2个脚螺旋，同时旋转2个脚螺旋（同时向内或向外）， 水准管气泡居中后；旋转仪器90°，使得水准管平行于第三个脚螺旋， 单调第三个脚螺旋，水准管气泡居中。 精对中 查看对中，稍微松开基座下固定螺丝，双手【平移】全站仪至对中 位置。 检查整平和对中
恒大旅游集团贵阳童世界公司
建筑施工测量培训
指导及编制：王永超
主讲人：江含
.
1
目 录
一 常用测量仪器的介绍及使用 二 规划测量控制点的交接与复核 三 土石方工程测量 四 地块平面及高程控制网 五 施工测量方案编制
目 录
六 基础施工测量 七 主体结构施工测量 八 建筑装饰施工测量 九 道路施工测量 十 建筑变形监测
.
9
1 概述 一 常用测量仪器 的介绍及使用
常用测量仪器的使用
粗略整平
粗略整平简称粗平，是转动三个脚螺旋使圆水准器气泡居中，达到仪器 竖轴竖直，仪器旋转时，为视线在各方向精确水平创造条件。 1、方法：对向转动脚螺旋 1 、 2 ——使气泡移至 1 、 2 方向的中 间——转动脚螺旋 3 ，使气泡居中。 2、规律：气泡移动方向与左手大拇指运动的方向一致。
一 常用测量仪器 的介绍及使用
1 常用测量仪器介绍 2 常用测量仪器的使用 3 测量仪器检验和校正 4 测量误差来源及注意事项
.
4
常用测量仪器介绍
1 概述 一 常用测量仪器 的介绍及使用
经纬仪
.
全站仪
激光垂准仪
5
常用测量仪器介绍
1 概述 一 常用测量仪器 的介绍及使用
自动安平水准仪
电子水准仪
木尺及塔尺 .
角度测量界面
常规设置界面
.
13
全站仪的使用
1 概述 一 常用测量仪器 的介绍及使用
数据采集界面
放样设置界面
.
14
常用测量仪器的使用
GPS-RTK测量点校正
1 概述 一 常用测量仪器 的介绍及使用
点校正就是把GPS坐标系统 转换到我们的当地平面坐标 系统。
点校正过程
1. 基准转换 2. 定义投影 3. 水平平差 4. 垂直平差
.
15
常用测量仪器的使用
GPS-RTK测量点校正 1、打开【坐标系统】选项，设置坐标系统参数；
1 概述 一 常用测量仪器 的介绍及使用
.
16
常用测量仪器的使用
GPS-RTK测量点校正 2、手簿分别连接设置GPS基准站及移动站，在GPS达到RTK固定解后，在 至少两个已知控制点上采集保存源坐标数据；
a2 b2 hAB
1~3m
b2
如果a2′与a2相等，表示两轴 平行。否则存在i角，其角值 为：
i a 2 a 2
D AB
i 20",合格
DB
i 20",需校正
21
1 概述 一 常用测量仪器 的介绍及使用
测量仪器的检验和校正
全站仪（经纬仪）的检验和校正
水准管轴垂直于竖轴（LL⊥VV） 望远镜视准轴垂直于横轴（CC⊥HH) 横轴垂直于竖轴(HH⊥VV） 十字丝竖丝垂直于横轴 竖盘指标差的检验 光学对中器的检验
DAC=80~100m
DAC=DBC
a2
x
i
a2′
A
.
b1 x1 B
1.在C点处安置水准仪，用两次 仪高法测出A、B两点的高差， 若其值之差不超过3mm，则取 平均值作为hAB. 2.在离B点大约3m左右的D点处 安置水准仪，精平后读得B点尺 上的读数为b2,然后，瞄准A点 水准尺，读出中丝的读数a2 根据上述b2和高差hAB算出A 点尺上视线水平时的应读读数 为：
