水利工程枢纽布置课件
合集下载
水利工程图ppt课件
22
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
下一页
详图的画法和标注
当在被放大部分作出索引符号时， 在详图的下方也应注出对应的详图符号， 详图符号用一粗实线圆绘制，直径约为 14mm。在圆的右边用比详图编号小一号 的字注出详图的比例。
用文字注写详图时，被放大的部分
可不作任何标注，如上图中的详图1可注
写为“上游坝脚放大图”，这时原图可不
作任何标注。
16
返回
视图的名称和作用
（1）平面图
俯视图也称平面图。常见的平面图有 表达单个建筑物的单体平面图和表达一组 建筑物相互位置关系的总平面图。
（2）立面图
正视图、左视图、右视图、后视图等 称为立面图。人站在上游（下游），面向 建筑物作投射，所得的视图称为上游（下 游）立面图。
17
下一页
视图的名称和作用
水闸是防洪、排涝、灌溉等方面应 用很广的一种水工建筑物。通过闸门 的启闭，可使水闸具有泄水和挡水的 双重作用。改变闸门的开启高度，可 以起到控制水位和调节流量的作用。
水闸由三部分组成，上游段的作用
是引导水流平顺地进入闸室，并保护
上游河岸及河床不受冲刷，一般包括
上游齿墙，铺盖、上
59
下一页
游翼墙及两岸护坡等。闸室段起控制 水流的作用。它包括闸门、闸墩、闸 底板，以及在闸墩上设置的交通桥、 工作桥和闸门启闭设备等。下游段的 作用是均匀地扩散水流，消除水流能 量，防止冲刷河岸及河床，其包括消 力池、海漫、下游防冲槽、下游翼墙 及两岸护坡等。
四、非圆曲线尺寸的注法
标注非圆曲线尺寸时，一般用非圆曲线上各点的坐标值表示。
带坐标尺寸注法
不带坐标尺寸注法
45
曲线的尺寸注法
46
返回
简化注法
（１）多层结构尺寸的注法。
水利枢纽布置
枢纽整体布置模型实验1）水利枢纽布置的基本原则有哪些？并简要介绍大源渡航电枢纽。
水利枢纽布置的基本原则：①保证建筑物在任何条件下正常工作②在满足建筑物跨度和稳定条件下，使枢纽总价和运行费较低③应考虑施工导流，方法，进度，使施工方便，工期短，造价低④各建筑物布置紧凑，充分发挥枢纽的效益。
⑤尽可能早时投产，提前受益⑥考虑远景规划，应对运行期扩大装机容量。
⑦枢纽外观与周围环境要协调，在可能条件下尽量美观。
大源渡航电枢纽：大源渡航电枢纽距衡阳市中心城区32km，是湘江衡阳至城陵矶439km千吨级航道的第一个以电养航的航电枢纽工程。
渠化衡阳至大源渡62km航道，改善航道120km。
大源渡航电枢纽为国家重点工程，集能源、灌溉、交通、旅游等多功能为一体，是我国第一个航电结合、以电养航、综合效益高的项目，交通部在内河进行“航电结合、以电促航”的试点项目[。
由国家支持、省里自筹、世界银行贷款部分投资构成，其中向世界银行贷款9000万美元，为中国内河支流改造之“最”。
工程包括大坝、电站、船闸等主体项目。
电站安装4台单机容量为万千瓦的发电机组，年发电量达6亿千瓦时，船闸室平面尺度为180×230米，能通过一顶2艘1000吨级顶推船队。
大源渡航电枢纽工程是湖南省交通行业实施“航电结合、以电促航”的试点、“九·五”期国家重点建设项目，也是我国内河航运建设首批利用世界银行贷款的项目。
大源渡航电枢纽项目总投资20.97亿元，位于湘江下游的衡阳市衡东县、衡山县分界处，主要建筑物包括船闸、电站、泄水闸和坝顶公路桥四部分。
其中船闸布置在湘江左岸，闸室有效尺度为180m×23m×3m（长×宽×门槛水深），设计年通过能力1200万吨；电站布置在右岸，安装4台单机容量30MW灯泡贯流式水轮发电机组，总装机容量120MW，多年平均年发电量5.85亿kWh。
项目建成后可利用大坝挡水抬高上游水位，形成库区航道，渠化了衡阳至大源渡62km 航道，同时利用水库库容调节下游流量，提高下游航道等级。
亭口水利枢纽工程布置及主要建筑物设计课件 (一)
亭口水利枢纽工程布置及主要建筑物设计课件 (一)亭口水利枢纽工程布置及主要建筑物设计课件是一门针对水利工程专业学生的课程。
本课程主要介绍了亭口水利枢纽工程的布置及主要建筑物设计的相关知识。
以下是本课程的主要内容：一、亭口水利枢纽工程概述亭口水利枢纽工程位于长江干流中游干河沟段，是一项综合性枢纽工程。
该工程是为了解决长江中游干河沟段干旱、水资源短缺问题而建设的。
该工程的建设能够有效缓解长江中游干河沟段的水资源短缺问题，保障当地的经济发展和人民生活用水。
二、亭口水利枢纽工程布置1、工程位置亭口水利枢纽工程位于长江干流中游干河沟段，距离长江干流约30公里。
工程位置在亭山脚下，地理条件优越。
2、工程主要部分亭口水利枢纽工程主要由以下几部分组成：（1）水库水库是亭口水利枢纽工程的核心部分，供给干河沟段的灌溉用水。
（2）堤防堤防是保护水库和周边地区的防洪设施。
（3）水闸水闸是控制水库水位的重要设施。
（4）引水渠道引水渠道是将水库的水引入灌溉用水区的重要设施。
三、主要建筑物设计1、水闸设计考虑到水闸的控制精度、水闸尺寸、操作系统等因素，本工程选用了液压式水闸。
该水闸能够满足控制精度要求，其操作系统也比较简单可靠。
2、引水渠道设计为减小引水渠道对土地的占用影响，本工程设计了管道式引水渠道。
该引水渠道能够有效节约土地资源，同时输水效率也比较高。
3、堤防设计考虑到堤防的稳定性和耐久性，本工程采用了高级别防洪标准设计的堤防。
该堤防能够有效抵御洪水侵袭，保证周边地区的安全。
总之，亭口水利枢纽工程布置及主要建筑物设计课件详细介绍了亭口水利枢纽工程的整体布置及主要建筑物的设计，学生通过学习这门课程能够更深入地理解水利枢纽工程，提高专业水平。
水库、水利枢纽、水工建筑物(ppt 74页)
特征水位与特征库容
兴利库容—死水位与正常高水位之间的水库库容 共用库容—正常高水位与汛前限制水位之间的水库库容，兴利和调洪公用的库容
二、水利枢纽—water project
一个水利工程究竟要包括哪些组成建筑物，由河流综合利用 规划中提出的任务来确定。例如：
为满足防洪、发电及灌溉的要求，需要在河流适宜地点修建 拦河坝，用以抬高水位形成水库，调节河道的天然流量，把 河道丰水期的水储蓄在水库中，供枯水期引用。即把洪水期 河道不能容纳的部分洪水，存蓄在水库里，以便削减河道的 洪水流量，防止洪水灾害的发生。另外，在运行过程中还可 能会遇到水库容纳不下的洪水，这就需要建造一个宣泄洪水 的通道，叫做溢洪道或泄洪隧洞，当用拦河坝的一段兼作溢 洪道时称为溢流坝。为了引用库中蓄水以供农田灌溉和城市 供水或进行水力发电等，还要建造通过坝身的引水管道或穿 过岸边山体的引水隧洞，为了发电、供电，还要建水电站、 开关站等等。
பைடு நூலகம்
三峡
三峡水电站的限制洪水位145米，145米以下都应该是死水 位。设计蓄水位175米，正常蓄水位175米，校核蓄水位加 10%。
█ 什么情况下正常蓄水位比设计洪水位高?
█ 设计洪水位比正常蓄水位低，是不是会影 响水电站经济效益？
I. 设计洪水位是在泄洪设施全开时通过设计洪水流 量情况下的水位。电站运行时可通过闸门控制水 位满足发电需要。
(1) 正常高水位—normal high water level
水库在正常运用情况下，允许经常保持的最高水位。为保证 各兴利部门枯水期正常用水，水库在丰水期末需要达到的水 位。 它是确定水工建筑物尺寸、投资、淹没、电站出力等指标的 最重要的参数。
(2) 设计洪水位—design flood level

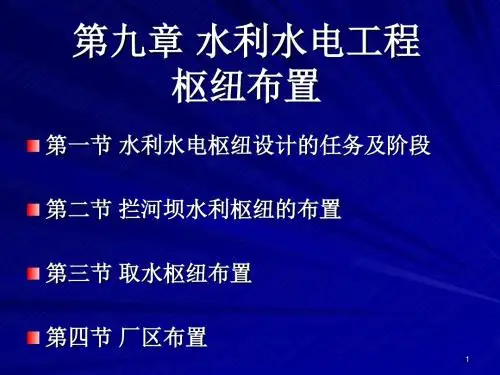

水利水电工程枢纽布置
可行性研究阶段的主要任务是进一步论证拟建工程的 技术可行性和经济合理性，并解决工程建设中重要的技术 经济问题。
3
（三）招标设计阶段 招标设计是在批准的可行性研究报告的基础上，详细
定出总体布置和各建筑物的轮廓尺寸、材料类型、工艺要 求和技术要求等。要求做到可以根据招标设计图较准确地 计算出各种建筑材料的规格、品种和数量，以及混凝土浇 筑、土石方填筑和各类开挖、回填的工程量，各类机械电 气和永久设备的安装工程量等。
实用的土石料，地质方面无大的缺陷，又有合宜的布置河 岸式溢洪道的有利地形时，则可就地取材，优先选用土石 坝。 2、重力坝
有较好的地质条件，当地有大量的砂石骨料可以利用， 交通又比较方便时，一般多考虑修筑混凝土重力坝。 3、拱坝
当坝址地形为V形或U形狭窄河谷，且两岸坝肩岩基 良好时，则可考虑选用拱坝。
取水枢纽根据是否具有拦河建筑物可分为无 坝取水枢纽和有坝取水枢纽。
16
（一）无坝取水枢纽 当河道枯水时期的水位和流量能满足取水要
求时，不必在河床上修建拦河建筑物，只需在河 流的适当地点开渠，并修建必要的建筑物自流引 水，这种取水枢纽称为无坝取水枢纽。 （二）有坝取水枢纽
当河道枯水时期的水位和流量能满足引水要 求，但河道水位较低不能自流引水时，需修建壅 水坝（或拦河闸）以抬高水位以满足自流引水的 要求，这种具有壅水坝的引水枢纽称为有坝取水 枢纽。
（四）施工图设计阶段 施工图设计是在招标设计的基础上，对各建筑物进行
结构和细部构造设计，最后确定地基处理方案，确定施工 总体布置及施工方法，编制施工进度计划和施工预算等， 并提出整个工程分项分部的施工、制造、安装详图。
4
三、设计所需的基本资料
由于设计阶段的不同，所需资料的广度和深 度也不同，一般需掌握的基本资料有以下几方面： （1）自然地理。 （2）地质。 （3）水文。 （4）气象。 （5）社会经济。 （6）作为设计依据的各种规程、规范。
3
（三）招标设计阶段 招标设计是在批准的可行性研究报告的基础上，详细
定出总体布置和各建筑物的轮廓尺寸、材料类型、工艺要 求和技术要求等。要求做到可以根据招标设计图较准确地 计算出各种建筑材料的规格、品种和数量，以及混凝土浇 筑、土石方填筑和各类开挖、回填的工程量，各类机械电 气和永久设备的安装工程量等。
实用的土石料，地质方面无大的缺陷，又有合宜的布置河 岸式溢洪道的有利地形时，则可就地取材，优先选用土石 坝。 2、重力坝
有较好的地质条件，当地有大量的砂石骨料可以利用， 交通又比较方便时，一般多考虑修筑混凝土重力坝。 3、拱坝
当坝址地形为V形或U形狭窄河谷，且两岸坝肩岩基 良好时，则可考虑选用拱坝。
取水枢纽根据是否具有拦河建筑物可分为无 坝取水枢纽和有坝取水枢纽。
16
（一）无坝取水枢纽 当河道枯水时期的水位和流量能满足取水要
求时，不必在河床上修建拦河建筑物，只需在河 流的适当地点开渠，并修建必要的建筑物自流引 水，这种取水枢纽称为无坝取水枢纽。 （二）有坝取水枢纽
当河道枯水时期的水位和流量能满足引水要 求，但河道水位较低不能自流引水时，需修建壅 水坝（或拦河闸）以抬高水位以满足自流引水的 要求，这种具有壅水坝的引水枢纽称为有坝取水 枢纽。
（四）施工图设计阶段 施工图设计是在招标设计的基础上，对各建筑物进行
结构和细部构造设计，最后确定地基处理方案，确定施工 总体布置及施工方法，编制施工进度计划和施工预算等， 并提出整个工程分项分部的施工、制造、安装详图。
4
三、设计所需的基本资料
由于设计阶段的不同，所需资料的广度和深 度也不同，一般需掌握的基本资料有以下几方面： （1）自然地理。 （2）地质。 （3）水文。 （4）气象。 （5）社会经济。 （6）作为设计依据的各种规程、规范。
三峡水利枢纽工程ppt课件
环境效益
• 三峡水电站安装了32台70万千瓦水轮机组，总 装机容量2250万千瓦，年发电量达1000亿度 ，可替代20座百万千瓦级核电站，相当于平均 每年减少燃烧原煤5000万吨，每年可减少排放 1000万吨可形成温室效应的二氧化碳，减少 200多万吨可造成酸雨的二氧化硫，减少1万多 吨一氧化碳，减少37万吨氮氧化物，还减少大 量的废水、废碴、浮尘等。另外长江流域居民
• 大坝建设区域地下存在多处断层交错的现象， 巨大的水库可能引起地表的活动，甚至诱发地 震。
• 大坝蓄水后，水文条件变了，长江珍稀、濒危 物种面临灭绝，如白鳍豚、白鲟、中华鲟等。
• 另外还有文物被淹没、库区水污染加重、流域 水资源分配矛盾增加等此处不再一一叙述。
原高密度耕种状况，在实施迁移安置后能缓解 长江流域严重的水土流失问题。
江每年要携带5亿立方米的泥沙进入三峡， 其中大部分都无法排出去，水库将出现淤塞， 三峡大坝有可能垮塌。
• 三峡大坝建设强制撤离了140万人,使得人多地 少、土地短缺矛盾突出，不合理开发造成当地 植破坏，加剧水土流失。
三峡的主要三大效益：
• 1.发电 • 2.防洪 • 3.改善航运
发电
• 三峡水电站安装了32台70万千瓦水轮机组，是 目前世界上出力最大、尺寸最大的混流式水轮 发电机组，总装机容量2250万千瓦，年发电量 达1000亿度，相当于20座百万千瓦级核电站 。由于工程靠近华东、华南等电力负荷中心， 所发的电力将主要售予华中电网的湖北省、河 南省、湖南省、江西省、重庆市，华东电网的 上海市、江苏省、浙江省、安徽省，以及广东 省的南方电网。
改善航运
• 长江三峡段下行湍急，船只向上游航行的难度 非常大，且宜昌至重庆江段落差很大，有滩险 一百多处，单航段几十处，年单向航运能力不 足。而三峡工程建成后，河段成为湖泊，水势 平缓，航道扩宽，万吨级船队将通江达海，航 运成本可以大大降低，年单向航运能力将超 5000万吨。横贯中华东、西大地黄金水道的形 成，对发展和繁荣长江两岸至沿海地区经济， 是非常有利的。而且通过水库的水资源调度， 还可改善长江中下游地区在枯水季节的航运条 件。
03水利枢纽PPT课件
第三章 水利枢纽
3.1
一、水利枢纽及其特性 由不同水工建筑物组成的综合体，往往具有综合效益。
总体布置方案的合理性与工程造价，施工工期及管理运行密 切相关，要经过多方案设计，论证后确定。
大型工程可能使周围环境发生巨大的变化，（有利及不利影 响）
（一）对上游的影响： （二）对下游的影响 （三）对社会经济的影响 二、水利水电枢纽的等别 对水利水电枢纽分等，对其中水工建筑物要分级
2、发电
三峡水电站是世界最大的水电站，总装机容量1820万千 瓦。这个水电站每年的发电量，相当于4000万吨标准煤完 全燃烧所发出的能量。装机（26＋6）×70万(20万＋ 420万)千瓦，年发电846.8（1000）亿度。主要供应华中、 华东、华南、重庆等地区。
3、航运
三峡工程位于长江上游与中游的交界处，地理 位置得天独厚，对上游可以渠化三斗坪至重庆河 段，对下可以增加葛洲坝水利枢纽以下长江中游 航道枯水季节流量，能够较为充分地改善重庆至 武汉间通航条件，满足长江上中游航运事业远景 发展的需要。通航能力可以从现在的每年1000万 吨提高到5000万吨。 长江三峡水利枢纽工程在 养殖、旅游、保护生态、净化环境、开发性移民、 南水北调、供水灌溉等方面均有巨大效益。
4、其它世界之最。
• 巨大的综合效益
1、防洪
三峡大坝建成后，将形成巨大的水库，滞蓄洪水，使下 游荆江大堤的防洪能力，由防御十年一遇的洪水，提高到 抵御百年一遇的大洪水，防洪库容在73—220亿立方米之 间。如遇1954年那样的洪水，在堤防达标的前提下，三峡 能减少分洪100—150亿立方米，荆江至武汉段仍需分洪 350—400亿立方米。如遇1998年洪水，可有效防御。
承受巨大的水推有、压力，渗透压有扬压力、 渗漏、渗透变形等。 （三）施工复杂
3.1
一、水利枢纽及其特性 由不同水工建筑物组成的综合体，往往具有综合效益。
总体布置方案的合理性与工程造价，施工工期及管理运行密 切相关，要经过多方案设计，论证后确定。
大型工程可能使周围环境发生巨大的变化，（有利及不利影 响）
（一）对上游的影响： （二）对下游的影响 （三）对社会经济的影响 二、水利水电枢纽的等别 对水利水电枢纽分等，对其中水工建筑物要分级
2、发电
三峡水电站是世界最大的水电站，总装机容量1820万千 瓦。这个水电站每年的发电量，相当于4000万吨标准煤完 全燃烧所发出的能量。装机（26＋6）×70万(20万＋ 420万)千瓦，年发电846.8（1000）亿度。主要供应华中、 华东、华南、重庆等地区。
3、航运
三峡工程位于长江上游与中游的交界处，地理 位置得天独厚，对上游可以渠化三斗坪至重庆河 段，对下可以增加葛洲坝水利枢纽以下长江中游 航道枯水季节流量，能够较为充分地改善重庆至 武汉间通航条件，满足长江上中游航运事业远景 发展的需要。通航能力可以从现在的每年1000万 吨提高到5000万吨。 长江三峡水利枢纽工程在 养殖、旅游、保护生态、净化环境、开发性移民、 南水北调、供水灌溉等方面均有巨大效益。
4、其它世界之最。
• 巨大的综合效益
1、防洪
三峡大坝建成后，将形成巨大的水库，滞蓄洪水，使下 游荆江大堤的防洪能力，由防御十年一遇的洪水，提高到 抵御百年一遇的大洪水，防洪库容在73—220亿立方米之 间。如遇1954年那样的洪水，在堤防达标的前提下，三峡 能减少分洪100—150亿立方米，荆江至武汉段仍需分洪 350—400亿立方米。如遇1998年洪水，可有效防御。
承受巨大的水推有、压力，渗透压有扬压力、 渗漏、渗透变形等。 （三）施工复杂
经典：水利工程枢纽布置
安康水电站
（2）坝身泄水孔布置 ☆承担排沙任务的泄水孔应靠近发电（灌溉、供水）进
水口，其进口高程是枢纽泄水建筑物中位置最低的； ☆其他泄水孔的位置根据泄洪要求而定。 ☆枢纽泄水建筑物由溢流坝及泄水孔共同承担，则一般
溢流坝布置于河床中央，泄水孔布置于溢流坝侧。
二、土石坝枢纽布置 （一）大坝的布置形式。 大坝布置于河床中央。 坝型有均质土坝、粘土均质坝、粘土斜墙坝、混凝土面
图 3–56 WES 型堰面曲线
② 下游段曲线b～c）：当坝体上游面为铅直时：
x1.852.0Hd0.85y
式中：Hd——定型设计水头，一般为校核洪水位时堰顶水
4．环境影响
（1）对上游淤积、淹没、浸没和下游河床演变、水文条件以及 水温、水质等的作用和影响；
（2）减少水库淤积，延长水库寿命。措施：汛期利用泄水和取 水建筑物进行冲沙。
（3）美化枢纽周围的环境，发展旅游。
第三节 不同类型枢纽布置的一般原则
一、重力坝枢纽布置原则 （1）溢流坝布置
☆ 尽可能布置在河床中央； ☆ 尽可能采用开敞式溢流孔（溢流坝）； ☆ 泄洪建筑物在平面上的布置不应影响电站、取水建筑物、 船闸等正常运行的要求。
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
玉 带 河
铜钱坝水库枢纽布置图
∶
河
带
基西
玉
①
① 基西
①
草房
草房
① ①
①
①
①
耕
河
-
地
带
玉
《引水枢纽的布置》课件
运行：采用环保型运行方式，减少对环 境的影响
水质保障：采用水质监测和净化技术， 确保水质安全
生态修复：对施工和运行过程中对环境 造成的影响进行修复和补偿
选址：选择地质条件稳定、交通便利、环境适宜的地点 设计：考虑施工难度、运行管理、维护保养等因素，进行合理设计 施工：选择合适的施工方法，确保工程质量和进度 运行管理：建立完善的运行管理制度，确保枢纽的正常运行和维护保养
汇报人：
PART FIVE
水源的水位：影响引水枢纽的布置高度和位置 水源的流量：影响引水枢纽的规模和布局 水源的流速：影响引水枢纽的布置方式和结构 水源的水质：影响引水枢纽的净化和处理方式 水源的水量变化：影响引水枢纽的调节和调度方式 水源的水源类型：影响引水枢纽的布置方式和结构
地形：选择地势较 高、水流较缓的地 段，便于引水
添加标题
添加标题
添加标题
添加标题
人口分布：考虑当地居民分布情况、 人口密度、人口增长趋势等因素
技术可行性：考虑引水枢纽的技术 可行性，如工程规模、施工难度、 投资成本等
选址：选择环境影响较小的区域，避免 对生态环境造成破坏
设计：采用环保型设计，减少对环境的 影响
施工：采用环保型施工方法，减少对环 境的破坏
,
汇报人：
CONTENTS
PART ONE
PART TWO
引水枢纽是水利工程中的重要组成部分，用于控制和调节水流 引水枢纽包括取水口、输水渠道、调压井、泵站等设施 引水枢纽的主要功能是取水、输水、调压、供水等 引水枢纽的设计和建设需要考虑地形、地质、水文、环境等因素
调节水量：控制水流量，保证下游用水需求 防洪防旱：减轻洪水灾害，缓解干旱情况 发电：利用水流落差发电，提供清洁能源 改善生态环境：调节河流生态，保护生物多样性
水电站水利枢纽概述PPT课件
• 采用坝顶泄洪，溢流段长91.3m，设8扇弧形闸门， 每扇10m宽，高5.1m，底坎高程176m。
第70页/共163页
湖南东江拱坝
第71页/共163页
四川二滩拱坝
第72页/共163页
凤滩拱坝
第73页/共163页
普定碾压第混74页凝/共16土3页拱坝
第三节 泄水建筑物
泄水建筑物的主要作用是宣泄洪水，故又 称泄 洪建筑物，以防洪水漫顶，确保坝的安全，它是 水 利泄水建筑物有各种溢流坝、溢洪道、泄洪隧洞和泄水底孔等。 枢纽中不可少的主要建筑物。
• 拱坝的厚高比(TB/H）小于0.2为薄拱坝； • 厚高比在0.2～0.35之间的为中厚拱坝。 • 厚高比大于0.35的为厚拱坝； 按拱坝曲率分类可分类： 单曲拱坝 双曲拱坝（水平及竖向截面均呈曲线形）。
第65页/共163页
单曲拱坝
第66页/共163页
双曲拱坝
第67页/共163页
浙江桐坑溪双曲拱坝
沙溪口水电站(河床式)
第11页/共163页
沙溪口水电站(福建)
第12页/共163页
第13页/共163页
太平湾水电站
第14页/共163页
二、 引水式水电站水利枢纽
❖ 引水式水电站水利枢纽分为有压和无压两种。 ❖ 特点是都有较长的引水道，水头由引水道形成，建筑物较为分散，相互影
响较小，布置灵活。
拱作用的结构特点
拱是一种主要承受轴向压力的推力结构。拱 内
弯矩较小，应力分布比较均匀，这一特点能适应 坝
体材料（混凝土或浆砌石）抗压强度高的特性， 使
材料的强度得到充分的发挥。对于同一坝址，坝
高
第55页/共163页
第56页/共163页
第57页/共163页
第70页/共163页
湖南东江拱坝
第71页/共163页
四川二滩拱坝
第72页/共163页
凤滩拱坝
第73页/共163页
普定碾压第混74页凝/共16土3页拱坝
第三节 泄水建筑物
泄水建筑物的主要作用是宣泄洪水，故又 称泄 洪建筑物，以防洪水漫顶，确保坝的安全，它是 水 利泄水建筑物有各种溢流坝、溢洪道、泄洪隧洞和泄水底孔等。 枢纽中不可少的主要建筑物。
• 拱坝的厚高比(TB/H）小于0.2为薄拱坝； • 厚高比在0.2～0.35之间的为中厚拱坝。 • 厚高比大于0.35的为厚拱坝； 按拱坝曲率分类可分类： 单曲拱坝 双曲拱坝（水平及竖向截面均呈曲线形）。
第65页/共163页
单曲拱坝
第66页/共163页
双曲拱坝
第67页/共163页
浙江桐坑溪双曲拱坝
沙溪口水电站(河床式)
第11页/共163页
沙溪口水电站(福建)
第12页/共163页
第13页/共163页
太平湾水电站
第14页/共163页
二、 引水式水电站水利枢纽
❖ 引水式水电站水利枢纽分为有压和无压两种。 ❖ 特点是都有较长的引水道，水头由引水道形成，建筑物较为分散，相互影
响较小，布置灵活。
拱作用的结构特点
拱是一种主要承受轴向压力的推力结构。拱 内
弯矩较小，应力分布比较均匀，这一特点能适应 坝
体材料（混凝土或浆砌石）抗压强度高的特性， 使
材料的强度得到充分的发挥。对于同一坝址，坝
高
第55页/共163页
第56页/共163页
第57页/共163页
水工建筑物--水利水电枢纽工程设计方法 ppt课件
规律以及水与环境的相互作用和影响为研究内容，通
过测验、计算和模型试验等，预测河流水量、水质的
变化，并能为开发利用水资源，控制洪水和保护水环
境等提供基本依据的学科。
工程水文是流域防洪规划、水资源利用规划以及水
能开发规划中最重要的基础性工作，水文资料、水文
信息及其分析计算成果也是水利水电工程建设和运行
采用考古手段和方法，获得古洪水信息。
利用航测照片及卫星遥感资料。
ppt课件
16
三、水文分析计算的主要内容
水库水量平衡计算。 设计径流计算：用于确定正常蓄水水位和兴利库 容。 设计洪水计算：用于确定最高洪水水位和防洪库 容。
厂、坝区水位流量关系。 水文预测预报。 泥沙分析计算。在多沙河流上，泥沙淤积是影响
类型，即表面滑动、浅层p滑pt课动件 和深层滑动。
20
四、地质勘测新技术
航天航空遥感技术：利用卫星遥感图象进行一些 区域地质和地貌的宏观研究。
钻探技术：钻探是坝址工程地质研究的主要手段， 通过钻进岩层取出岩芯式样。
物理勘测技术：在钻孔中观测和定位各种地质现 象，如钻孔彩色电视。
弹性波CT技术：地球物理层析成像技术。 GPS和GIS技术：卫星定位技术。
从单一整体、功能有限的模型结构形式，逐步发展为分散 的、多层次的、且能协调作用的多功能模型系统；
从策略导向的个人决策模式，逐步由“决策过程导向”的 模式发展。
ppt课件
11
第二节 环境影响评价
一、水利水电工程的环境问题
跨流域调水、修建大坝导致河流水沙情势和生态环
境的变化。
水库淹没、移民安置和工程施工，对人群健康、自
9162020第四节工程地质研究一基本概念水利水电工程地质是工程地质中专门研究与水利水电工程建设有关地质问题的学科研究工程区域的地形地貌地层岩性地质构造水文地质条件物理地质现象岩土物理力学参数研究工程地质条件与建设工程及各建筑物的相互作用和影响
水利工程施工课件
绪 论
一、水利工程施工技术的发展和展望 1、悠久的历史和成就
不仅在规划设计取得成 就，在施工技术方面也
绪 论
• 公元前250多年修建的都江堰 • 黄河大堤、钱塘江海塘等
有创造，如鱼嘴与飞沙 堰的卵石砌护，该施工 方法沿用至今。
• 特点：人力施工
2、成果累累的现代
绪 论
• 原因：科学技术的发展， 新型建筑材料的出现， 大型专用施工机械的研制与改进 • 特点：由传统的人力施工转向机械化施工 • 时间：工业发达的国家从20世纪30年代， 而我国从50年代以开始
1994年9月12日，开工炮响起， 小浪底水利枢纽主体工程正式开工建设。
绪 论
1996年发电厂地下厂房开挖时的情景。
绪 论
1997年10月28日上午10时28分， 小浪底水利枢纽截流顺利实现围堰合龙。
绪 论
1999年7月12日，第1台30万kW发电机定子吊装。
绪 论
2001年12月27日，6台机组全部投产发电。
1.93
7
芭蕉河
2002
2006
芭蕉河
鹤峰
湖北
砼面板堆石坝
115
0.99
3.4
水牛家
2003
2006
火溪河
平武
四川
粘土心墙碎石堆石坝
114
1.4
70
恰甫其海
2002
2007
特克斯河
巩留
新疆
粘土心墙堆石坝
111
16.8
32
双沟
2002
2006
松江河
抚松县
吉林
砼面板堆石坝
109.7
3.9
28
云鹏
2003
《水利枢纽》PPT课件
一、坝址和坝型选择
4.施工条件：施工现场的运输和施工导流等 5.综合效益：对不同坝址及相应的坝型选择， 不仅要综合考虑防洪、发电、灌溉、航运等 部门的经济效益，还要考虑库区的淹没损失 和枢纽上下游的生态影响等，要做到综合效 益最大，有害影响最小。
结束
一、水利枢纽的设计阶段
初步选择坝型、电站、泄洪、通航等主要建 筑物的基本形式与枢纽布置方案；初拟主体 工程的施千方法，施工总体布置及工程总投 资估算、工程效益的分析和经济评价等。 预可行性研究阶段的成果，将为同家和有 关部门作出投资决策提供基本依据。
一、水利枢纽的设计阶段
2 、可行性研究阶段
2）.随着坝型和坝高的不同，对地基地质 条件要求也有所不同；
3）.选择坝址时，不仅要慎重考虑坝基地 质条件，还要对库区及坝址两岸的地质情况 予以足够重视。
2.地形条件：不同坝型对地形的要求也不一 样。
3.建筑材料：在坝址上下游附近地区，是否 贮藏着足够数量和良好质量的建筑材料，直 接关系到坝址和坝型的选择。
二 水利枢纽的布置要求
通航建筑物的布置应能使船舶顺利航行，并 有足够的过船能力。船闸的进出口要求水流 平顺且水面平稳，如船闸引航道进口有明显 的横向水流或泥沙淤积，对船舶航行不利时， 应设置导墙或导堤，使其与溢流坝或其他泄 水建筑物分开，避免相互干扰。过鱼建筑物 应根据鱼类的洄游习性进行布置，要求能诱 导负类顺利通过鱼道、鱼闸等过鱼建筑物。
灌溉取水建筑物在枢纽中的位置 视灌区用水部门的位置而定，应保证按照 水量及水质的需要供给灌溉流量。当从水 库较冷的深层取水对农作物生长不利时， 则应采用分层取水口，以利于灌溉。
二 水利枢纽的布置要求
当枢纽采用无坝取水时，取水门一般应选在 弯道下游段凹岸一侧，并采用适宜的引水角 以及必要的排沙措施。溢洪道或泄洪隧洞的 布置应保证安全泄洪，进口水流平顺，出口 水流最好与原河道主流方向一致，尽量减小 对其他建筑物正常运行的影响。水电站枢纽 布置应保匠电站运用可靠，水头损失较小， 因此要求进口水流平顺，尾水能通畅地排出。 当电站与溢流坝并列布置时，应修建导墙， 以减少下泄水流对电站尾水的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
①流域（或地区）规划阶段，提出项目建议书 ②可行性研究阶段 ③初步设计阶段（技术设计阶段） ④施工图设计阶段（技施设计）
学习交流PPT
8
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
学习交流PPT
9
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
学习交流PPT
4
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
学习交流PPT
5
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
学习交流PPT
6
学习交流PPT
7
第一节 水利水电工程的设计程序
学习交流PPT
30
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
在枢纽布置允许的前提下，闸门宜选用宽而扁，宽高比 常采用 b/H≈1.0～2.0。
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
学习交流PPT
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
学习交流PPT
11
学习交流PPT
12
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右
岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河床
式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混凝土
坝最大坝高51.65米，土坝最学习大交流坝PP高T 25.5米。
25
学习交流PPT
26
第四节 建筑物设计
一、重力坝
(一)坝顶高程的确定；
坝顶高于静水位的超高值△h ,按下式计算；
△h = hl + h0 + hc hl ——波浪高度； h0 ——波浪中心线至静水位的高度； hc——安全加高 . 坝顶高程或坝顶上游防浪墙顶高程按下式计算，并选用其 中的较大值。
水利工程枢纽布置及调洪演算
学习交流PPT
1
三峡水利枢纽
学习交流PPT
2
二滩水电站－－1998年竣工 流域/地址：雅砻江/四川攀枝花；
坝型：双曲拱坝； 最大坝高：240m； 总库容：58.0亿m3； 总装机容量：330万kw。
学习交流PPT
3
锦屏一级水电站－－在建 流域/地址：雅砻江/四川； 坝型：双曲拱坝； 最大坝高：305m； 总库容：100亿m3； 总装机容量：300万kw。
尽量使一个建筑物担负多种任务。 例如，导流与泄水、排沙、放空水库相结合； 导流与发电、灌溉相结合等。 要减少混凝土建筑物与土坝、岸坡等的接头数目，以降低用于
边墩、导墙、刺墙等联接建筑物的费用。 应考虑枢纽尽早投入运行或部分提前投入运行的布置方案，使
之早日发挥经济效益，相应地降低枢纽造价。 总之，在满足建筑物强度、稳定以及运用等要求的前提下，做
13
3．施工安排
坝址、坝轴线选择和枢纽布置，是与施工导流、施工 方法和施工期限密切相关的，应力求做到以最小的投资在
最短时期内顺利完成施工任务。
学习交流PPT
14
三峡工程大坝坝址选定在宜昌市三斗坪，坝址区河谷开阔，
两岸岸坡较平缓，江中有一小岛（中堡岛），具备良好的分期 施工导流条件。枢纽建筑物基础为坚硬完整的花岗岩体，岩体 内断层、裂隙不发育，且大多胶结良好、透水性微弱。
溉流量； 发电取水口应水流平顺，水头损失小，下游尾水平稳； 航运建筑物进、出口水流应顺畅、流速小、水位平稳； 泄水、排沙、过鱼等要能得到合理的解决；溢洪道的布
置应保证安全泄洪，上游进口水流平顺，出口能顺利归河。 枢纽对外和内部交通线路应合理布置。
学习交流PPT
10
2．技术经济条件 枢纽布置应当在技术上可能的条件下，尽量做到经济上最优。
☆其他泄水孔的位置根据泄洪要求而定。 ☆枢纽泄水建筑物由溢流坝及泄水孔共同承担，则一般 溢流坝布置于河床中央，泄水孔布置于溢流坝侧。
学习交流PPT
21
二、土石坝枢纽布置 （一）大坝的布置形式。 大坝布置于河床中央。 坝型有均质土坝、粘土均质坝、粘土斜墙坝、混凝土面
板堆石坝、沥青防渗心墙（斜墙）土石坝等。 （二）土坝枢纽泄水建筑物布置 泄水建筑物一般由溢洪道和隧洞组成。
设闸门：▽堰＝▽设计－H设 不设闸门：▽堰＝▽正常
H设
q设
m 2g
2/3
式中：q设——单宽流量。
学习交流PPT
29
2.单宽流量q设选取:
单宽流量的选取与地质条件有关： 一般软弱岩石： q=30～50m3/（s·m）； 较好岩石： q=50～70m3/（s·m）； 坚固岩石： q=70～130m3/（s·m）；
☆ 尽可能布置在河床中央； ☆ 尽可能采用开敞式溢流孔（溢流坝）； ☆ 泄洪建筑物在平面上的布置不应影响电站、取水建筑物、 船闸等正常运行的要求。
学习交流PPT
17
学习交流PPT
18
安康水电站
学习交流PPT
19
学习交流PPT
20
（2）坝身泄水孔布置
☆承担排沙任务的泄水孔应靠近发电（灌溉、供水）进 水口，其进口高程是枢纽泄水建筑物中位置最低的；
坝顶高程 = 设计洪水位+△h设 坝顶高程 = 校核洪水位+△h校
学习交流PPT
27
（二）非溢流坝剖面形态
上游n＝0～0.2；下游m＝0.6～0.8； 坝顶宽：b=H(8–10)%， 且b≮３m
坝底宽：B/H=0.7～0.9。
学习交流PPT
28
（三）溢流坝
1.溢流坝堰顶高程确定：根据设闸门与否确定。
学习交流PPT
15
4．环境影响
（1）对上游淤积、淹没、浸没和下游河床演变、水文条件以及 水温、水质等的作用和影响；
（2）减少水库淤积，延长水库寿命。措施：汛期利用泄水和取 水建筑物进行冲沙。
（3）美化枢纽周围的环境，发展旅游。
学习交流PPT
16
第三节 不同类型枢纽布置的一般原则
一、重力坝枢纽布置原则 （1）溢流坝布置
31
①上游曲线段（a～b）：双圆弧、椭圆。近年来，提出 了三圆弧及下列型式的曲线
溢洪道布置位置在岸边，有正槽和侧槽两种布置形式。
溢洪道布置尽量利用垭口地形（如铜钱坝）；堰顶高程 一般较高，主要任务为泄洪。
隧洞任务有泄洪、排沙、放空水库等，故其布置高程需 根据其承担任务设置，其中排沙及放空水库隧洞进口高程 较低。
学习交流PPT
22
学习交流PPT
23
学习交流PPT
24
学习交流PPT
学习交流PPT
8
第二节 水利枢纽和枢纽布置
一、枢纽布置的一般原则和要求
学习交流PPT
9
1．运用要求 枢纽布置应保证在一般条件下能正常地工作，避免运用
时相互干扰。 如灌溉取水建筑物应保证在各个时期均能按需要取出灌
学习交流PPT
4
瀑布沟水电站 流域/地址：大渡河/四川； 坝型：心墙堆石坝； 最大坝高：186m； 总库容：51.7亿m3； 总装机容量：330万kw。
学习交流PPT
5
糯扎渡电站枢纽由心墙堆石坝、左岸溢洪道、左 岸引水发电系统等组成。
学习交流PPT
6
学习交流PPT
7
第一节 水利水电工程的设计程序
学习交流PPT
30
3.泄水宽度设计: 单孔孔口宽：一般情况：b＝（8～16）m；当有排浮
要求时，可加大到（18 ～ 20）m。
在枢纽布置允许的前提下，闸门宜选用宽而扁，宽高比 常采用 b/H≈1.0～2.0。
泄流总净宽：B=nb ：泄流总净宽根据泄洪要求及坝址 地形确定；而孔数较少时取单数。
学习交流PPT
到枢纽总造价最小，年运行费用最低，有优越的经济指标。
学习交流PPT
11
学习交流PPT
12
黄河苏只水电站枢纽主要由河床式发电厂房、泄洪闸、右
岸堆石坝、开关站等建筑物组成。工程布置从左岸到右岸为河床
式厂房坝段、泄洪闸坝段、粘土均质大坝等建筑物组成。混凝土
坝最大坝高51.65米，土坝最学习大交流坝PP高T 25.5米。
25
学习交流PPT
26
第四节 建筑物设计
一、重力坝
(一)坝顶高程的确定；
坝顶高于静水位的超高值△h ,按下式计算；
△h = hl + h0 + hc hl ——波浪高度； h0 ——波浪中心线至静水位的高度； hc——安全加高 . 坝顶高程或坝顶上游防浪墙顶高程按下式计算，并选用其 中的较大值。
水利工程枢纽布置及调洪演算
学习交流PPT
1
三峡水利枢纽
学习交流PPT
2
二滩水电站－－1998年竣工 流域/地址：雅砻江/四川攀枝花；
坝型：双曲拱坝； 最大坝高：240m； 总库容：58.0亿m3； 总装机容量：330万kw。
学习交流PPT
3
锦屏一级水电站－－在建 流域/地址：雅砻江/四川； 坝型：双曲拱坝； 最大坝高：305m； 总库容：100亿m3； 总装机容量：300万kw。
尽量使一个建筑物担负多种任务。 例如，导流与泄水、排沙、放空水库相结合； 导流与发电、灌溉相结合等。 要减少混凝土建筑物与土坝、岸坡等的接头数目，以降低用于
边墩、导墙、刺墙等联接建筑物的费用。 应考虑枢纽尽早投入运行或部分提前投入运行的布置方案，使
之早日发挥经济效益，相应地降低枢纽造价。 总之，在满足建筑物强度、稳定以及运用等要求的前提下，做
13
3．施工安排
坝址、坝轴线选择和枢纽布置，是与施工导流、施工 方法和施工期限密切相关的，应力求做到以最小的投资在
最短时期内顺利完成施工任务。
学习交流PPT
14
三峡工程大坝坝址选定在宜昌市三斗坪，坝址区河谷开阔，
两岸岸坡较平缓，江中有一小岛（中堡岛），具备良好的分期 施工导流条件。枢纽建筑物基础为坚硬完整的花岗岩体，岩体 内断层、裂隙不发育，且大多胶结良好、透水性微弱。
溉流量； 发电取水口应水流平顺，水头损失小，下游尾水平稳； 航运建筑物进、出口水流应顺畅、流速小、水位平稳； 泄水、排沙、过鱼等要能得到合理的解决；溢洪道的布
置应保证安全泄洪，上游进口水流平顺，出口能顺利归河。 枢纽对外和内部交通线路应合理布置。
学习交流PPT
10
2．技术经济条件 枢纽布置应当在技术上可能的条件下，尽量做到经济上最优。
☆其他泄水孔的位置根据泄洪要求而定。 ☆枢纽泄水建筑物由溢流坝及泄水孔共同承担，则一般 溢流坝布置于河床中央，泄水孔布置于溢流坝侧。
学习交流PPT
21
二、土石坝枢纽布置 （一）大坝的布置形式。 大坝布置于河床中央。 坝型有均质土坝、粘土均质坝、粘土斜墙坝、混凝土面
板堆石坝、沥青防渗心墙（斜墙）土石坝等。 （二）土坝枢纽泄水建筑物布置 泄水建筑物一般由溢洪道和隧洞组成。
设闸门：▽堰＝▽设计－H设 不设闸门：▽堰＝▽正常
H设
q设
m 2g
2/3
式中：q设——单宽流量。
学习交流PPT
29
2.单宽流量q设选取:
单宽流量的选取与地质条件有关： 一般软弱岩石： q=30～50m3/（s·m）； 较好岩石： q=50～70m3/（s·m）； 坚固岩石： q=70～130m3/（s·m）；
☆ 尽可能布置在河床中央； ☆ 尽可能采用开敞式溢流孔（溢流坝）； ☆ 泄洪建筑物在平面上的布置不应影响电站、取水建筑物、 船闸等正常运行的要求。
学习交流PPT
17
学习交流PPT
18
安康水电站
学习交流PPT
19
学习交流PPT
20
（2）坝身泄水孔布置
☆承担排沙任务的泄水孔应靠近发电（灌溉、供水）进 水口，其进口高程是枢纽泄水建筑物中位置最低的；
坝顶高程 = 设计洪水位+△h设 坝顶高程 = 校核洪水位+△h校
学习交流PPT
27
（二）非溢流坝剖面形态
上游n＝0～0.2；下游m＝0.6～0.8； 坝顶宽：b=H(8–10)%， 且b≮３m
坝底宽：B/H=0.7～0.9。
学习交流PPT
28
（三）溢流坝
1.溢流坝堰顶高程确定：根据设闸门与否确定。
学习交流PPT
15
4．环境影响
（1）对上游淤积、淹没、浸没和下游河床演变、水文条件以及 水温、水质等的作用和影响；
（2）减少水库淤积，延长水库寿命。措施：汛期利用泄水和取 水建筑物进行冲沙。
（3）美化枢纽周围的环境，发展旅游。
学习交流PPT
16
第三节 不同类型枢纽布置的一般原则
一、重力坝枢纽布置原则 （1）溢流坝布置
31
①上游曲线段（a～b）：双圆弧、椭圆。近年来，提出 了三圆弧及下列型式的曲线
溢洪道布置位置在岸边，有正槽和侧槽两种布置形式。
溢洪道布置尽量利用垭口地形（如铜钱坝）；堰顶高程 一般较高，主要任务为泄洪。
隧洞任务有泄洪、排沙、放空水库等，故其布置高程需 根据其承担任务设置，其中排沙及放空水库隧洞进口高程 较低。
学习交流PPT
22
学习交流PPT
23
学习交流PPT
24
学习交流PPT
