高层住宅室内给排水设计
高层建筑给排水
9-1 高层建筑给水系统
1.2 高层建筑给水系统的给水方式
高层给水方式：重力给水方式和压力给水方式 一、重力给水方式 最高处设臵高位水箱，水经水泵站提升到 水箱，再靠重力流向给水管网进行配水 分为串联给水、并联给水、减压给水、室 外高低压给水管网间接供水
9-1 高层建筑给水系统
1.2 高层建筑给水系统的给水方式
9-2 高层建筑消防给水
2.3消防给水系统的给水方式和布置
一、给水方式：不分区和分 区两种 1、不分区消防给水系统： 为单栋建筑采用同一消防 给水系统供水，属于临时 高压消防给水系统 仅适用于几何高差小于80m 消防泵供水直达顶层高位 水箱的建筑
9-2 高层建筑消防给水
2.3消防给水系统的给水方式和布置
9-3 高层建筑排水
3.3特殊的单立管排水系统
1、苏维脱系统（1961年研发的，我国七十年代末开始
试用）
气水混合接头配件 + 气水分离接头配件
气水混合器
气水分离器
9-3 高层建筑排水
3.3特殊的单立管排水系统
气水混合器
当立管上部下落的水流经过乙字弯时，流速减小，动能转 化为压能，既起了减速作用又改善立管内常处负压的状态；同 时水流在此处形成紊流状态，其结果使水团碎裂成无数小水滴 而加速与周围空气相混合，在下降过程中通过挡板上的孔隙抽 吸横支管和混合器内的空气，变成比重轻、密度小的气水混合 物(气水比为3:1～10:1)， 犹如水沫，因此继续下降时流速减 慢，可避免造成过大的抽吸力。 由横支管进入立管的水流，由 于受到隔板的阻挡而呈竖直方向流入，因此不致在出流时隔断 立管气流而造成负压(有资料指出补给空气的流速约为10米／秒， 污水从横支管流出速度约为0.6～0.7米／秒)，相反，流动较快 的气流能越过流动较慢的水流而在立管内畅通。 挡板的存在使横支管出流水仅可能在混合器内右半部形成 水塞，此水塞通过从挡板上部10～15毫米的孔隙自立管补气并 下降一个挡板高度(不小于200毫米)后， 被认为破坏而呈膜流 沿立管壁流下。

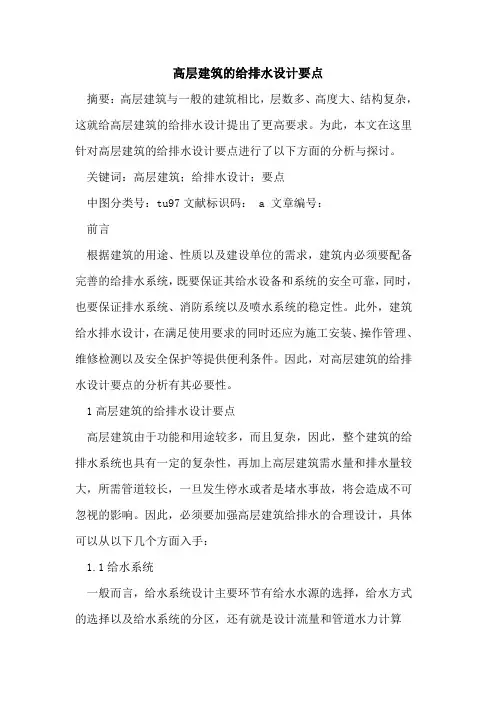

高层建筑的给排水设计要点
高层建筑的给排水设计要点摘要：高层建筑与一般的建筑相比，层数多、高度大、结构复杂，这就给高层建筑的给排水设计提出了更高要求。
为此，本文在这里针对高层建筑的给排水设计要点进行了以下方面的分析与探讨。
关键词：高层建筑；给排水设计；要点中图分类号：tu97文献标识码： a 文章编号：前言根据建筑的用途、性质以及建设单位的需求，建筑内必须要配备完善的给排水系统，既要保证其给水设备和系统的安全可靠，同时，也要保证排水系统、消防系统以及喷水系统的稳定性。
此外，建筑给水排水设计，在满足使用要求的同时还应为施工安装、操作管理、维修检测以及安全保护等提供便利条件。
因此，对高层建筑的给排水设计要点的分析有其必要性。
1高层建筑的给排水设计要点高层建筑由于功能和用途较多，而且复杂，因此，整个建筑的给排水系统也具有一定的复杂性，再加上高层建筑需水量和排水量较大，所需管道较长，一旦发生停水或者是堵水事故，将会造成不可忽视的影响。
因此，必须要加强高层建筑给排水的合理设计，具体可以从以下几个方面入手：1.1给水系统一般而言，给水系统设计主要环节有给水水源的选择，给水方式的选择以及给水系统的分区，还有就是设计流量和管道水力计算等。
首先是给水水源选择。
由于该高层建筑一般位于城市的中心地带，所以，其主要选择城市给水管网作为主要的水源，在具体的设计时，根据要求选择适宜的给水干管管径，管顶部分埋深于地面，宜平行于建筑物敷设在人行道、慢车道或草地下；管道外壁距建筑物外墙的净距不宜小于 1m ，且不得影响建筑物的基础。
同时，保证常年所提供的工作水压的稳定性可靠，通过给水干管取得水源，并引入到高层建筑地下水池中。
其次是给水方式选择。
在城市给水系统中，由于市政外网所能提供的水头一般在0.20mpa左右，其压力值远不能满足高层建筑的内部用水需求，为此，必须要考虑通过二次加压处理。
加压水泵应经过大量的技术比较和经济比较，选择生活给水系统的加压水泵，应遵守下列规定：①水泵的 q～h 特性曲线，应是随流量的增大，扬程逐渐下降的曲线；②应根据管网水力计算进行选泵，水泵应在其高效区内运行；③生活加压给水系统的水泵机组应设备用泵，备用泵的供水能力不应小于最大一台运行水泵的供水能力，水泵宜自动切换交替运行。
高层建筑住宅的给排水设计的缺陷与解决措施
高层建筑住宅的给排水设计的缺陷与解决措施摘要:近年，随着社会经济的快速发展，国内新开发的建筑，尤其是在土地供应紧张的大中型城市，高层及超高层建筑占了相当大的比例。
毕竟高层建筑住宅的给排水设计一直是整个建筑的精髓之一。
本文主要谈到给排水设计的几个重点问题具体分析，让设计者们重新重视起高层建筑住宅的给排水设计。
合理的设计给排水对高层建筑日常运行的经济性以及消防时的可靠性和安全性有着重要的意义。
关键词：高层建筑;给排水;消防设计abstract: in recent years, with the rapid development of social economy, the domestic development of new construction, especially large and medium-sized city of tension in the supply of land, high-rise and super high-rise buildings accounted for a considerable proportion. after all, high-rise residential water supply and drainage design is one of the kernel architecture. this paper mainly talks about several key problems in drainage design to specific analysis, allows designers to focus on water supply and drainage system of high-rise residential construction. the rational design of water supply and drainage for the daily operation of high-rise building fire when the economy and reliability and safety isof great significance.key words: high-rise building fire protection design; drainage;中图分类号：tu2文献标识码：a 文章编号：2095-2104（2012）1、建筑给排水设计中的缺陷及问题(1) 生活饮用水水池入孔、通气管、溢流管未采取防止昆虫爬入的措施; 存在虹吸倒流的低位水池，当进水管为淹没出流时，管顶未设置真空破坏装置; 钢筋混凝土水池内壁及池内管道、金属附件未采用对水质无污染的材料。
关于高层住宅楼给排水的设计
关于高层住宅楼给排水的设计随着城市化进程的加速，高层住宅楼如雨后春笋般在城市中拔地而起。
给排水系统作为高层住宅楼的重要组成部分，其设计的合理性直接关系到居民的生活质量和建筑的使用功能。
本文将详细探讨高层住宅楼给排水设计的相关要点。
一、高层住宅楼给排水系统的特点高层住宅楼由于高度较高、层数较多，与低层建筑相比，其给排水系统具有以下特点：1、静水压力大由于楼层高度的增加，静水压力也随之增大。
如果不采取合理的分区供水措施，不仅会造成管材、设备的损坏，还会导致用水时压力过大，产生噪音和水资源浪费。
2、消防要求高高层住宅楼人员密集，火灾风险较大，因此对消防给排水系统的要求更为严格。
需要设置可靠的消防供水设施，确保在火灾发生时能够及时有效地灭火。
3、排水量大居民生活用水量较大，同时雨水排放也需要考虑。
排水系统需要具备足够的排水能力，以防止排水不畅造成的积水和污水倒灌等问题。
4、管道布置复杂为了满足各楼层的用水和排水需求，管道需要在竖向和水平方向进行复杂的布置，这对管道的敷设和维护提出了更高的要求。
二、高层住宅楼给水系统设计1、供水方式选择常见的高层住宅楼供水方式有以下几种：（1）分区并联供水将建筑竖向分为若干个供水区，每个区设置独立的供水设备和管网，各区之间互不干扰，供水可靠性较高。
（2）分区串联供水各区的水泵和水箱串联工作，下一区的水箱由上一区的水泵供水。
这种方式能源消耗相对较低，但水箱设置较多，增加了建筑空间的占用。
（3）减压供水通过在底层设置减压装置，将市政供水压力减至合适的压力后供上部楼层使用。
这种方式设备简单，但减压效果可能受到市政供水压力波动的影响。
在实际设计中，应根据建筑高度、用水量、水质要求、设备投资和运行管理等因素综合考虑，选择合适的供水方式。
2、管材选用给水管道应选用耐腐蚀、耐压、密封性好的管材。
常用的管材有不锈钢管、铜管、PPR 管等。
不锈钢管和铜管具有强度高、耐腐蚀、使用寿命长等优点，但价格相对较高；PPR 管价格较为经济，安装方便，但在高温环境下性能可能会有所下降。
高层住宅小区给排水设计实例分析论文
高层住宅小区给排水设计实例分析摘要：目前国内各城市，高层住宅小区日益增多。
本文以天津某高层住宅小区给排水工程为设计实例，简要分析了天津地区高层住宅给排水及消防实际设计中存在的一系列问题。
关键词：高层给排水消防中图分类号：tl353+.2文献标识码： a 文章编号：本工程为天津某地块安置商品房项目，项目包含住宅楼为1#楼~15#楼，为20~31层高层住宅，高度均小于100m；在基地西北角及东南角设置小区配套公建(4#.7#,16#），为多层公建，建筑高度小于24m。
小区配套公建和住宅下设置地下车库，地下一层（楼座范围二层）。
住宅楼座：上部各层为住宅，夹层为自行车库，地下二层归入汽车库，局部为配电间。
住宅楼座外地下室为汽车库和小区设备用房、消防控制室、安防监控室等；配套公建：各层为小区配套公建，地下部分归入汽车库。
总建筑面积2069977 m2，其中地下建筑面积47700m2；地下一层夹层面积5560 m2；地上建筑面积153877 m2。
本工程拟从不同方向分别接入一根dn200给水管，在地块内组成环状管网做为小区的生活、消防水源。
市政条件具备前，本工程中水水源暂由市政给水代替，由小区给水水表后接出中水管道，小区内敷设dn100环状中水管道。
待市政条件具备后进行水源切换[1]。
市政给水及中水水压均为0.25mpa，满足生产生活的要求。
排水及雨水就近排入市政排水、雨水管道。
给水系统本工程依据规范设置生活给水系统及中水给水系统[2]。
小区总居住户数为1801户，其中市政供水户数为191户。
加压供水户数为1610户。
最高日生活给水定额为90l/人.日，中水定额为30l/人.日。
给水总日用水量为458m3/日，中水总日用水量为240m3/日。
生活给水系统：分为5个供水区。
地下车库、住宅的1-3层为市政供水区；住宅4-10层为加压低区；住宅11-17层为加压中区；住宅18-24层为加压高区；住宅25-31层为加压超高区。
浅谈高层住宅的给排水设计的注意事项
浅谈高层住宅的给排水设计的注意事项摘要：高层住宅的给排水设计是高层住宅建筑设计的重要组成部分之一，它直接影响到住宅的建筑使用功能，关系到千家万户的日常生活。
本文就高层住宅给排水设计的部分若干常见问题作具体分析和经验总结，也可供同行们参考，希望起到抛砖引玉的作用，如有不当之处，恳请同仁们批评指正。
关键词：高层住宅地下室给排水设计安装检修经济合理一、引言近年来，随着国民经济的快速发展和人们生活水平的不断提高，由于多层住宅已经逐渐不能满足人们对住宅的居住需求，加上城市土地储备供应紧张，因此越来越多的高层住宅建筑甚至超高层住宅建筑拔地而起，尤其是高层住宅已是司空见惯。
当然，随着住宅的建筑高度的增加，其给排水设计的难度和实际出现的问题也相应增多。
二、厨房、卫生间排水立管的设置厨房和卫生间是住宅户内的主要给排水用水点和排放点。
首先，秉承保证排水快速顺畅的原则，厨房的排水立管尽量设置在靠近厨房洗涤盆附近。
一般地，厨房外有一个生活阳台，生活阳台会设洗衣机和燃气热水器，因此在生活阳台的角落位置设置排水立管，此立管担负厨房洗涤盆排水和生活阳台洗衣机地漏的排水，也称废水立管，此立管需伸顶通气。
而卫生间的排水立管和通气立管设置遵循“因地制宜”原则。
比如，有的卫生间立管设置在室外的空调板旁或90°的建筑凹槽角落里，这样既满足给排水设计要求又满足建筑需隐蔽立管达到不影响建筑外立面的美观要求。
设置原则同样是保证排水快速顺畅，尽量靠近卫生间。
也有由于特殊原因，卫生间的立管设置在卫生间内的情况。
总而言之，卫生间立管无论是设置在室内还是室外均还需要考虑卫生间沉箱排水的接管空间，设计人员往往容易忽视这个问题。
二、水管井的设计高层住宅塔楼的水管井一般位于建筑核心筒附近，承担着上下水的作用，是高层住宅给排水设计的重要内容之一。
水管井内主要有生活给水立管、消防给水立管、水管井废水立管等。
水管井的大小应满足管道的安装检修的空间要求，水井净宽一般不小于700mm，水管井的检修门最小宽度600mm。
高层住宅小区室内给排水设计要点分析
规划设计
高层住 宅小 区室 内给排水设计要点分析
吕伟
象 山县建筑设计院 ３ １ ５ ７ ０ ０
摘要 ： 我国城 市化进程 的不断深入 ， 带动 了建筑行业的不断发展与进 步， 对于高 层住宅小区而言 ， 其室 内给排水设计 直接
影响着居民的生产生活 ， 因此必须加强此方面的设计。基于此， 本文就 高层住 宅小 区室内给排水设计要点进行 了分析 ， 希望对
随着科学技术不断发展与进步 ，我国住宅洗浴设 备得到了改进与完 述要求设置 固定支撑点外 ， 还应在每层中间设 置多个 支撑 点 ， 而对 于Ｄｅ 在 善， 在提高 了人们生 活水 平的同时 ， 也提高 了其 用水量 ， 因此 原有的用水 ５ 。对于支撑点而 量标准便不再适用当前的要求 。 就 当前而言 ， 住宅用水量标准可以根据其 言 ， 可以不用等距设置 ， 可 以在立管引 出支管的三通配件处设置一个支撑 住宅的类别及卫生器具 的完善程度 ， 同时参照相关规定 的参数进行设计 。 点。上述各种情况的暗设都要试压之后没有渗漏现象才能进行 。 具体而言 ， 可 以根据 相关 法规的相关要求进行 ， 比如说我 国《 建筑给排水 设计规范》 （ ＧＢ ５ ０ ０ １ ５ ） （ 以下简称规范 ） 。
２ 高层住 宅小 区室 内给排 水设计 相 关要点
２ ． １给 水 管道 的减 压 与 降 噪
应将这类管道安装在远离卧室的地方 ， 同时还应不断研究新 的塑料管材 ，
比如说市场上推出了芯层 发泡ＵＰ Ｖ Ｃ 管道及Ｕ Ｐ Ｖ Ｃ 螺旋管 ，在实践应用 中
有效降低噪音 ，同时最近出炉的新 型超级静音排水管道则具有 了吸音 效
一
音， 而在用水高峰期还会对顶部楼层的供 水造成影 响。基于这种情况 ， 可
高层住宅建筑给排水设计
3. 雨水利用系统：建 立雨水利用系统，将 处理后的雨水进行再 利用，可以用于浇灌 植物、冲洗卫生间等 用途，以减少对传统 水源的依赖。
06
高层住宅建筑给排水系统案 例分析
高层住宅建筑给水系统案例
案例一
某高层住宅建筑采用变频供水系统，根据用水量变化调整水泵运 行频率，实现节能供水。
案例二
某高层住宅建筑采用分区给水系统，通过减压阀和减压水箱实现不 同楼层的分区供水，保证供水压力稳定。
雨水系统的节能措施与优化设计
总结词：高层住宅建 筑的雨水系统需要采 取节能措施，以充分 利用雨水资源，减少 对传统水源的依赖。
详细描述
1. 雨水收集系统：建 立雨水收集系统，将 雨水收集起来并储存 于蓄水池中，可以用 于绿化灌溉、清洗道 路等用途，减少对传 统水源的消耗。
2. 雨水处理系统：对 收集到的雨水进行净 化处理，去除其中的 杂质和有害物质，使 其达到使用标准，可 以用于冲厕、洗车等 用途。
管道敷设方式
根据建筑结构和地理环境 ，选择合适的排水管道敷 设方式，如明装、暗装等 。
排水系统的通气方式和设备选择
通气方式选择
根据建筑高度和排水系统设计要求，选择合适的 通气方式，如单立管通气、双立管通气等。
通气设备选择
根据通气方式和建筑结构，选择合适的通气设备 ，如通气帽、通气阀等。
防臭气措施
采取有效措施防止排水系统产生的臭气对室内环 境造成影响，如设置通风口、使用防臭地漏等。
给水管材的选用与连接方式
01
02
03
给水管材
可选用金属管、塑料管、 复合管等给水管材。
选用依据
根据建筑性质、工作压力 、水质要求、安装条件等 因素综合考虑选择给水管 材。
高层建筑的给排水设计
高层建筑的给排水设计摘要：无数工程实践表明，高层住宅中的给排水设计一直是整个建筑工程中的精髓之一。
本文主要以无锡红豆国际广场给排水设计为例，探讨了针对高层建筑给排水设计中几个重点问题，并提出了个人的看法和体会。
关键词：高层建筑；给排水设计；节能1.引言当下，城市化水平的快速提高与水资源短缺、电力供应短缺以及原材料短缺的矛盾日益显现。
特别是在排水管堵塞和半堵塞的情况下，使房内的高档装修和贮放的物品浸水，造成经济损失，容易发生纠纷，情节严重。
因此，做好建筑给排水设计显得颇为重要！2.高层建筑给排水工程的普遍特点（1）高层建筑给排水设备的使用人数较多，水量也较大。
如果发生停水或是管道堵塞等事故，则影响人群较多，范围较大。
因此，高层建筑必须采用有效的措施，以保证供水安全和排水通畅，经济合理以及维护管理方便。
（2）高层建筑中给排水系统中静水压力较大。
如果只有一个供水区，不光是会影响使用，而且也容易损坏管道和配件。
因此，可以对给排水系统进行合理的竖向分区，从而降低静水压力，使系统做到安全运行。
（3）高层建筑的各种动力设备繁多，管道较长，比较容易产生振动和噪音。
因此在给排水设计中，应该考虑到管道的防震、防噪、防管道的变位或是伸缩等措施。
（4）高层建筑的功能复杂，引发火灾的因素也比较多，一旦失火，火势蔓延迅速，并且在人员的疏散和扑救方面都存着一定的困难。
要提高高层建筑的消防系统的安全可靠性，必须设立安全可靠的室内消防给水系统。
（5）高层建筑的给排水量大，管道长，管道中存在着较大的压力波动。
为了使管道的压力稳定，提高系统的给排水能力，采用新型的单立管道系统或是设置通气管系统是很有必要的。
此外，排水管道的材料最好采用机械强度较高的，并用柔性接口。
3、无锡红豆国际广场排水设计的概述无锡红豆国际广场排水设计上：6层以下采用机制式铸铁排水管加专用通气立管。
8-22层办公及24-46层酒店式公寓采用了单立管同层排水系统，管材为hdpe管，同传统的隔层排水该系统具有的优点是：（1）能够满足上下楼层不同户型排水的需求，从而达到房间功能的任意分隔，满足用户要求。
给排水工程毕业设计论文-高层住宅给排水设计
1 引言随着近几年来建筑业的飞速发展，高层建筑不断涌现。
新增的高层建筑中，住宅楼所占比例逐渐增多。
而随着人们生活水平的提高，人们对生活质量的要求也越来越高，给排水设计中，在系统的安全性、耐用性以及服务质量等方面需要注意的问题也越来越多。
本工程结合了工程所在地石家庄的实际情况，针对住宅的使用对象以及给排水专业的新技术、新规范、新动态，各系统设计充分考虑了用水安全、经济耐用，节能环保等方面的要求，将本住宅按高级住宅标准设计，同时考虑各系统的服务质量工程建设的经济效益与社会效益。
可谓是是高标准，严要求，以期在完成毕业设计的同时，使自己充分掌握给排水设计知识与技巧，充分了解本专业的发展趋势。
2 工程概况本设计为本科阶段毕业设计，设计题目来源于实际工程，是某企业的一栋宿舍楼，工程地点在石家庄市，为二类高层建筑。
基本设计参数包括：（1）建筑物性质：普通高层住宅楼1座；（2）建筑层高：总高49.3m，地上17层，地下2层；（3）供水水源：来自市政供水管网。
另有条件图一份，内有地下二层、地下一层、首层、标准层、顶层、屋顶建筑平面图，见条件图。
3 设计计算说明书3.1 室内给水系统的设计计算设计要点：（1）系统选择依据《建筑给排水设计规范》GB50015-2003，高层建筑生活给水系统的竖向分区，应根据使用要求，材料设备性能，维修管理，建筑物层数等条件，结合室外给水管网的水压经经济技术比较确定。
住宅楼竖向分区各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；各分区最不利配水点的水压，应满足用水水压要求。
建筑高度不超过100m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。
本设计中，石家庄市市政管网可提供的常年资用水头为0.30MPa ，可以满足六层高的用水压力，经技术经济比较，在本楼采用上下分两区的给水方式，下区六层由市政管网供水，下行上给式，7～17为上区，由水箱供水，上行下给式，屋顶水箱间设有一座17 3m 的水箱（其中有消防用水量12 3m ），为上区供水。
高层住宅给排水及消防系统的设计
高层住宅给排水及消防系统的设计随着城市化进程的加速，高层住宅如雨后春笋般涌现。
在高层住宅的设计中，给排水及消防系统的设计至关重要，它直接关系到居民的生活质量和生命财产安全。
一、高层住宅给排水系统设计（一）给水系统高层住宅的给水系统需要满足居民日常生活用水的需求，同时要保证水压稳定、水质安全。
常见的给水方式有分区供水和变频调速供水。
分区供水是将建筑竖向分为若干个供水区，每个区分别设置独立的供水设备，以避免低层管道承受过高压力。
变频调速供水则是通过调节水泵的转速来控制供水压力和流量，实现节能和稳定供水。
在管材选择上，通常采用不锈钢管、PPR 管等新型管材，它们具有耐腐蚀、使用寿命长等优点。
同时，为了保证水质，还需要在系统中设置消毒设备和水质监测装置。
（二）排水系统排水系统主要包括生活污水排水系统和雨水排水系统。
生活污水排水通常采用重力流排水方式，将污水通过排水管道排至室外污水检查井，然后进入市政污水管网。
为了防止排水管道堵塞和异味反流，排水立管应设置专用通气立管或采用特殊的排水管件。
雨水排水系统的设计需要考虑降雨量、汇水面积等因素。
一般采用外排水或内排水方式，将雨水及时排出建筑。
对于高层建筑，内排水系统更为常见，雨水通过雨水斗收集后，经排水立管排至室外雨水检查井。
二、高层住宅消防系统设计（一）消火栓系统消火栓系统是高层住宅消防灭火的重要设施。
根据规范要求，高层住宅应保证室内任何部位都能有两股充实水柱同时到达。
消火栓应设置在明显易于取用的位置，如楼梯间、前室等。
消火栓系统的供水方式可以分为临时高压供水和常高压供水。
临时高压供水系统平时管网压力较低，火灾时通过启动消防水泵来提高水压；常高压供水系统则始终保持较高的水压，能够随时满足灭火要求。
（二）自动喷水灭火系统自动喷水灭火系统具有反应迅速、灭火效率高的特点。
在高层住宅中，公共部位如走廊、电梯前室等通常设置自动喷水灭火系统。
系统的选型应根据建筑的用途、火灾危险等级等因素确定。
概述高层建筑给排水系统
概述高层建筑给排水系统为了适应和推动高层建筑的发展，必须不断改进和提高给排水的技术水平。
文章从笔者的实践工作经验出发，结合相关规范的规定，从给水系统设计、排水系统设计，以及给排水设计中的环保节能三个方面探讨了高层建筑给排水的设计要点，以确保维持良好工况，满足建筑物的使用功能。
一、高层建筑工程给排水设计概述给排水是城市给水系统、排水系统和建筑给排水的简称。
高层建筑可节约城市用地，缩短公用设施和市政管网的开发周期，从而减少市政投资，加快城市建设。
高层建筑的实用功能也更强，但是同时也对给排水设计提出了更高的要求。
高层建筑给排水设计的主要特点有：竖向分区多;设备的使用人数多，一旦发生给水或者排水问题影响面更大;动力设备多;火灾隐患大;高层建筑的排水量大，管道长，管道中压力波动大。
尽管当前的高层给排水技术总体上呈现出日渐成熟的趋势，但也存在许多待解决的问题，目前比较普遍的问题有：（l）新型减压、稳压设备的研制与应用;（2）安全可靠经济实用运行管理方便的供水技术的研究与推广应用;（4）高层建筑消防与自动控制技术;（3）低成本高效能新型管道材料的開发与应用;（5）提高排水系统过水能力，稳定排水系统压力的技术措施。
二、高层建筑给水系统的设计要点首先是水压的确定。
给水系统由取水构筑物、净水构筑物、输配水管网三部分组成，其任务主要是从水源取水，进行净化，然后通过管道管网输送到用户。
为保证供水量必须控制好管网的水压，既不能太高，也不能太低。
太高会造成材料的浪费，太低又不能保证供水。
给水水压的确走应根据城镇的布局、地形条件和用户情况等因素确定。
对居民来说，生活饮用水管网上的最小水压（地面以上），根据《给水设计规范》按建筑层数来确定，一层为10m，层为12m，二层以上每增高一层增加4m。
其次是合理划分给水系统竖分区。
就目前我国城市给水状况而言，水压一般只能满足建筑6层以内的生活用水要求，对于高层建筑，城市市政给水管网的水压就不能满足高区部分生活用水的要求，绝大多数采用分区给水方式，因此合理划分生活给水系统竖分区，也是生活变频调速供水设备节能的重要因素，分区内层数较多，则会造成变频设备设计流量加大，在用水量较小的情况下，需开启水泵的负荷增加;另外，由于分区内系统压力较高，入户管设置减压阀的层数增加，耗能也相应变大。
高层住宅建筑给排水设计实例
高层住宅建筑给排水设计实例给排水系统是高层建筑的一个重要组成部分，必须通过科学、合理的给排水系统设计来保证居住者的日常生活，文章主要论述了高层住宅小区建筑给排水系统的设计措施，以期为高层住宅小区给排水设计人员提供可靠的参考意见。
标签：高层住宅建筑；给排水设计；实例1 工程概况该小区位于沈阳市浑南新区，交通、地理位置十分优越，公共设施齐全，本项目为“浦江苑三期（B区）”住宅小区，包括住宅楼、商业网点、商业服务楼、社区及物业用房。
项目基地位于沈阳市浑南新区C2地块，由8#、9#、10#、11#高层住宅、14#、15#商业网点、12#多层商业服务楼、6#社区物业用房及地下车库所组成。
小区设计注重体现可持续发展思想，以人为核心，加大科技含量。
合理的分配和使用各项资源，努力满足现代都市人对精神物质质量提出的更高要求。
它将建成一个配有区域网络，配套设施齐全的跨世纪生态型智能化住宅小区。
下面就该小区的给排水设计作一介绍。
本建筑为高层住宅，总建筑面积为31016.46m2，室内外高差2.1m，建筑高度：106.4m，地上36层，地下2层。
2 给水系统住宅部分生活给水由市政自来水管引入一期地下室生活给水泵房，再经生活给水泵二次加压供水，供水均由水泵房的微机控制变频供水泵二次加压后，经过楼内供水管网送至各楼层。
本建筑供水竖向分四区，七层及以下为低区，八～十六层为中低区，十七～二十五层为中高区，二十六层以上为高区。
本建筑各系统入口设置减压阀，住宅部分每户在管井内设LXS-20旋翼式水表。
地下室泵房内设置两座生活水箱，共贮水340m3。
该系统选用水箱为食品级不锈钢储水箱、不锈钢管路、封闭运行，不会对自来水产生二次污染，环保卫生。
同时合理确定水箱容积，合理布置水箱位置，为物业管理、水箱清洗、维护创造必要的条件外，建立良好的维护、管理制度是避免水箱水质“二次污染”问题的重要保障。
我国住宅小区使用的马桶冲水量普遍大于11升，如果使用冲水量小于6升的节水型马桶，耗水量可以有效减少。
高层住宅给排水设计分析
建筑理 论 与设计
高层住 宅给排水设计分析
郭小 航 陈景 昂 杨瑾 陕西 西 安
７ １ ０ Ｏ ８ ２ 中联 西北 工 程 设 计 研 究 院
摘要： 随着我国城市化的不断发展， 城市中的高层建筑也越来越多， 如何做好高层住宅给排水设计工作 ， 已成为建筑行业中备受
关 注的话 题 。本 文主 要 阐述 了高层 住宅 给排 水 的设 计特 点 ， 重 点分析 了高层 住 宅的排 水设 计 注意 事项 、 水源 管道 设置 以及 水 表设 置
方 式等设 计 要点 ， 并结合 笔 者对 高层 住宅 给排 水设 计 的看 法和 建议 ， 对高 层住 宅给 排 水设计 进 行探 讨 。
关键 词： 高 层 住宅 ； 给排水 设 计 ； 排水
１ ．前 言
近 年来 ， 我 国 城市 化发 展 迅 速 ， 高 层建 筑 已逐 渐成 为 城 市建 设 的发 展 趋
时需保 证 预 留的空 地大 小 充足 。
３ ． ３阳台排 水
高层 住宅 的 阳台应 设置 独立 的 排水 管 ， 在 设计 时应 按 照 要求 设 计间 接 排 若 高 层住 宅 内设 置了架 空 层 ， 可将 阳台积水 或 雨水 引流 至 雨水 沟 内 ， 若 势。 随着时代进步和发展 ， 高层住宅建筑规划不再满足于合理性和美观性， 更 水 管 。 低层 住 宅 阳台排 水难 度较 大 ， 难 以将积 水 引 入雨 水沟 内 ， 加 注 重建 筑 的实 用性 和 舒适 性 ， 在 建筑 空 间设 计 上 更加 注 重 流 畅感 ， 力 求建 住宅 未 设置架 空 层 ， 可 将 周 围 阳 台管 道 合并 在 吊顶 内 ， 并悬 挂 在 住 宅 外墙 上 ， 将 水 引 至 地 筑 设 计更 具人 性化 。经济 市场 压力 与 日俱增 ， 如何 在 有 限的 土地 上实 现 最大 此 时 ， 然 后排 出雨 水沟 内。 对于没 有设 置 架空 层 的高层 住 宅 ， 应将 阳台积 水进 行 化的土地利用率 ， 已成为建筑行业高度关注的问题 。 因此 ， 在高层住宅给排水 面 ， 设计中， 应 选 择具 有合 理 性 和经 济 性 的供 水方 法 ， 确 保 给排 水 设计 的实 用性 集 中收集 ， 然后 引流 至 近距离 的 雨水 Ｉ － １ 。 若 住宅 内 建有 地下 室 ， 若 地下 室顶 层 和舒 适性 。本文 主要 对高 层住 宅 给排水 设计 进 行 了分 析 ， 以此作 为 高层 建 筑 设置 有覆 土 园林 ， 那 么 阳台 积水 则应 引流 至地 下 室雨 水沟 内 。
高层住宅建筑给排水设计
高层住宅建筑给排水设计摘要：近年来，高层住宅建筑给排水设计问题得到了业内的广泛关注，研究其相关课题有着重要意义。
本文首先介绍了一个项目的工程概况，分析了高层住宅给水系统设计问题，并结合相关实践经验，分别从生活排水系统等多个角度与方面，就高层住宅建筑的排水系统设计问题展开了研究，阐述了个人对此的几点看法与认识，望有助于相关工作的实践。
关键词：高层住宅；建筑；给排水；设计1前言作为高层住宅建筑工程实践中的重要方面，对其给排水设计的分析占据着极为关键的地位。
该项课题的研究，将会更好地提升对高层住宅建筑给排水设计问题的分析与掌控力度，从而通过合理化的措施与途径，进一步优化高层住宅建筑工程的最终整体效果。
2工程概况该工程为某居住小区的一个住宅群，地下1层为停车库（II类汽车库）及设备用房，地上由8幢小高层住宅形成周边式布置，首层为架空层，局部有商铺，2～12层为单元式住宅，中庭布置水景及其他园林景观。
该小高层生活用水包括住宅生活用水、商铺用水、绿化景观用水、停车库地面冲洗用水等。
3高层住宅给水系统设计3.1合理划分给水系统竖向分区高层建筑采用分区供水的目的不仅为了防止损坏给水配件，同时可避免过高的供水压力造成用水不必要的浪费。
给水系统的竖向分区应根据建筑物用途、层数、使用要求、材料设备性能、维护管理、节约供水能耗等因素综合确定。
目前我国市政供水压力一般在0.25MPa左右，只能满足住宅建筑6层以内的生活用水要求，对于高层建筑，市政供水压力已不能满足高区部分生活用水的要求，需要采用分区加压供水的方式，根据《建筑给水排水设计规范》“居住建筑入户管给水压力不应大于0.35MPa”为分区原则，结合具体住宅层数及层高，合理划分生活给水系统竖分区，选定加压供水设置。
另外在每个分区入户管压力超过0.20Mpa的楼层设置支管式减压阀，阀后压力不超0.20Mpa，达到节水的目的。
3.2给水管道设备的选用管材的选择是技术经济对比的过程，技术上应从压力、温度、使用环境、安装方法等方面进行考虑，同时结合业主的要求和建筑的档次，迸行技术经济综合比较后确定。
某高层住宅楼给排水设计图（全套）
高层建筑给排水设计规范
[规范]建筑给水排水设计规范(一)作者：本站搜集文章来源：本站搜集点击数：6467 更新时间：2004-11-29 8:39:49前言工程建设国家标准局部修订公告第6号国家标准《建筑给水排水设计规范》GBJ15-88由上海建筑设计研究院会同有关单位进行了局部修订，已经有关部门会审，现批准局部修订的条文，自1998年1月1日起施行，该规范中相应的条文规定同时废止。
现予公告。
中华人民共和国建设部1997年9月1日关于发布国家标准《建筑给水排水设计规范》的通知(88)建标字第196号根据原国家建委(81)建发设字第546号文的要求，由上海市建设委员会会同有关部门共同修订的《室内给水排水和热水供应设计规范》已经修订完毕。
经有关部门会审，现批准修订后的《建筑给水排水设计规范》GBJ15-88为国家标准，自1989年4月1日起施行。
原《室内给水排水和热水供应设计规范》TJ15-74同时废止。
本规范由上海市建设委员会管理，具体解释等工作由上海市民用建筑设计院负责。
出版发行由中国计划出版社负责。
中华人民共和国建设部1988年8月24日修订说明本规范是根据原国家建委(81)建发设字第546号文件的通知，由上海市民用建筑设计院会同有关单位，共同对原《室内给水排水和热水供应设计规范》TJ15-74进行修订而成。
在修订过程中，进行了比较广泛的调查研究，认真总结了原规范执行以来的经验，吸取了部分科研成果，征求了有关单位的意见，经我委组织审查，完成了报批稿。
本规范共分四章。
修改的主要内容有：用水定额、住宅与公共建筑生活给水管道设计秒流量计算公式、生活污水排水设计秒流量计算方法和雨水道设计方法等。
本规范还补充了高层建筑给水排水、排水管道通气系统和医院污水消毒处理的内容，增设了游泳池和喷泉两节。
其他如防止水质污染、节水节能、安全供水、新型管材等方面也作了较多的修改和补充。
在执行本规范过程中，如发现需要修改或补充之处，请将意见和有关资料寄交上海市民用建筑设计院并抄送我委，以便再次修订时参考。
高层住宅建筑给排水设计
浅谈高层住宅建筑给排水设计摘要：给排水系统作为住宅设备的重要组成部分，其系统设计是否合理，对今后住户的装修、日常使用和维护将产生重要影响。
关键词：住宅建筑；给排水；系统设计中图分类号：tl353+.2文献标识码：a 文章编号：引言随着国民经济的发展，人民生活水平的不断提高，对住宅条件的要求也越来越高。
住宅条件的改善不单表现在面积的扩大，更重要的是功能的转变。
要实现这种功能的转变，在一定程度上则取决于厨房、卫生间的给水排水设计。
1.给排水系统设计1.1给水系统给水系统没有固定的形式，设计是根据用户的要求，结合外部给水情况确定供水方式。
对多层住宅，别墅和高层住宅低区尽量利用外部给水管网的压力直接供水。
对高层住宅，当外部管网水压不能满足整个建筑物上部用水要求时，在建筑物的底层设调节水箱和变频供水设备加压供水。
高层住宅生活给水系统的竖向水区，是根据规范要求各分区最低卫生器具给水配件处的静水压力不宜大于0.35mpa的标准进行划分的，其供水方式多为下行上给式。
1.2热水系统设计住宅内生活用热水多采用电淋浴热水器、太阳能热水器及锅炉集中供热等方式供给。
电加热系统和太阳能热水器供应系统在住宅设计中较多采用，设计时仅在给水管上预留安装热水供应设计的接口或每户设一独立的热水管道系统由住户自行解决热源。
对于一些较高档次小区多采有集中供应热水系统，集中供热系统已成为住宅的“卖点”之一，也是住宅档次的标准。
从住户的角度讲。
集中热水系统应是在用水点随时取用温度及压力稳定的热水，但从专业角度来讲，供水的压力平衡是设计集中热水系统首选考虑的问题。
根据建筑物的高度，热水系统必须要实行与给水系统相一致的竖向分区，并由相应的给水系统供水才能保证各用水点的冷热水压力均衡，取得良好的效果，各分区冷水和热水系统不能共用减压阀，须分别减压后供给。
为保证住宅每个用户开龙头就有热水，设计采用全循环系统，将配水干管立管和分支管上部都设有相应的回水管道。
浅谈高层室内给排水设计
２１ 厨 房 、 生 间 的给 排 水 设 计 ． 卫
一
般 来 说 ， 房 间冷 水 、 水 管 道 按 照 拟 订 用 水 位 置 预 埋 在 墙 内 或 厨 热
２６ 坐 便 器 排 水 口位 置 设计 ．
目前 坐便器 的型号规格较 多， 下排水 口的位 置要求不 同， 设计施 工 中应选择合理 的位 置以便适应 多数居 民的要求 。否 则完工后 很难 改变。 有的工程 由于设 计没有注明洁具 间距 ，施 工人员将排水 口偏 向中间甩 口， 导致住户无法安装淋浴房。综合多个厂家的产 品样本 ， 排水 口距墙面 的距 离为 ３ ５ ０ ｍｍ， 考虑装修前的墙面的距离 宜为 ３ ０ ｍ， ４ ｍ 住户反映较好。 另 外 ， 工 图低 应 有 各 种 卫 生 洁具 的定 位 尺 寸 。 施
是影 响居 民生活的一个重要 问题， 建筑给 《 建筑给排水设计规范》 ３ ． 第 ．４条给 出了住宅建筑 的生活给 水管的 容易引起上下楼层居 民纠纷 ， ６ 排 水设计 时应充分考虑 多数住户 的生活 习惯 ， 留空调板 并设计凝 结水 预 设计秒流量 的设计步骤和方法。值得商榷的是住宅小 区每户用水人数在 可在预 留空调外机位置旁 设置 冷凝水排水管 ， 水管应设专用 排 设计的时候 各有 不同。根 据调研 及有 关的设计 资料 ， 人认为每栋别墅 排 水管， 本 管道并散流至附近雨水 口， 不宜直接接入雨水井 ， 排水立管选用 Ｐ — ＶＣ Ｕ 设 计 人 数 ５ ６人 计 算 ， 通 住 宅 每 户 设 计 用 水人 数 按 ３５ ５０人 计 算 。 － 普 ．～ ． 排 水管 Ｄｅ０ 在每层空调机高度预 留排水三通 ， ４， 便于空调机排水软管 直 ２ 住 宅小 区室 内给排水 的设计 要点 接接入 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高层住宅室内给排水设计
发表时间：2019-06-21T17:27:07.507Z 来源：《工程管理前沿》2019年第04期作者： 1娄燕2李键
[导读] 高层住宅建筑给水排水工程相比于低层、多层建筑，更为复杂。
摘要：高层住宅的给排水设计，将直接影响整栋高层建筑的质量和住户的生活质量。
高层住宅建筑给水排水工程，比低层、多层建筑更为复杂。
随着人们生活水平和安全意识的提高，高层建筑对消防系统也提出了更高的要求。
关键词：高层住宅；系统选择；同层排水
随着人民生活水平的不断提高,其对于住宅设备的要求也越来越高。
给排水设计在高层建筑中占重要组成部分,其设计的优劣直接影响着整栋高层建筑的质量及居民的生活质量。
高层住宅建筑给水排水工程相比于低层、多层建筑，更为复杂。
1高层住宅给排水工程的设计特点
给水系统的质量直接影响到住户的生活质量，而科学合理的给水系统能给住户带来生活的便捷性。
高层住宅区的给排水设计，要求楼与楼之间都有独立的给水系统，而综合考虑占地面积、水能消耗与便捷性等，对供水区域进行合理布置，降低静水压力，使其符合设计规范，确保给排水工程的安全运行。
1.1高层住宅建筑容易引发火灾的因素比较多，一旦有火情，火势会迅速蔓延，难以进行扑救。
所以，高层住宅建筑的消防系统的安全可靠性在进行设计时要比低层建筑要高出几个等级。
然而，现阶段消防设备的预警能力和扑救能力十分有限，对于高层住宅建筑火灾的扑灭难度自是不言而喻，因此高层住宅建筑的消防系统应该从自身寻找出发点，立足于自救。
1.2高层住宅建筑的排水量比较大，因此管道也比较长，导致管道中有较大的压力波动。
因此，给排水系统的排水能力也有待提高，以此确保管道压力稳定性，水封也需要加强保护。
除此之外，高层住宅建筑的给排水工程在进行设计时需要进行通气管的设置，或者是直接采用新型的单立管系统，排水管道尽量采用新型的，具有较高机械强度的管道材料，较多的采用柔性接口。
1.3因为高层建筑的结构特点，在单位面积上的人口要比多层建筑多很多，所以对于给排水的需要量较高。
在应用的过程中，如果瞬时应用的给水和排水量较大，就会对给排水造成很大的负担。
一旦发生管道堵塞和停水等，将会波及较大的范围，对居民的生活造成不便。
所以为了保证给排水的顺利运行，应该做好排水管道的妥善处理，做好日常维修和管理，保证管道的畅通。
2高层住宅生活给水方式
由于市政给水管网的压力通常较低, 满足不了高层住宅小区给水压力的要求, 同时, 高层住宅小区供水管路复杂、管线长, 能耗大。
因此,合理选择给水方式是保证高层住宅小区水压及水量需求的关键。
本小区可根据楼层分为低、中、高三区，市政供水压力一般可满足低区用水需求，而市政供水压力值低于中、高区用水点，因此，应选用叠压给水设备。
叠压给水设备可依据建筑物的进水点际压力值和使用水点所需的设计值设定系统工作压力上下区间。
设备投入运行后，城市自来水通过过滤器和防污隔断阀进入稳流调节罐，罐内的气体从负压抑制系统（即真空消除器）渗出。
调节罐的水压值与市政给水水压力相等。
当市政供水压力值低于使用水点所需的设计压力值时，供水智能系统控制变频泵软启动，并根据用水量大小多少自动调节转速供水。
若已在运行的水泵达到工频转速时，系统会自动软启动其他水泵变频运转，直到最终用户端的管道压力与设计压力值相同，从而实现恒压供水。
反之，当高于用户所需的压力时，水泵停止运行,系统通过旁通止回阀向用户供水。
3给排水管道系统设计
3.1排水支管设计
3.1.1卫生间排水支管设计
随着经济的发展，居民住房现在已经成为商品进入了房地产市场。
人们用金钱来换取自己的私有空间。
与公共空间相比，其有着独占性，主任有权利拒绝他人进入。
而传统设计方法为上一层卫生间排水管道在下一层板顶安装敷设，一旦堵塞，清通即成问题。
所以在现代住宅设计中应大量倡导排水管道同层布置设计的原则（《建筑给水排水设计规范》GB50015-2003(2009年版)）：根据敷设方法的不同可将同层排水方法分为两种：
（1）采用沿墙面敷设，就是指卫生间地板面不下沉，大便器采用挂壁式或后排式，地漏采用侧墙式，卫生器具布置应便于排水管道的连接，最好沿同一墙面或相邻墙面依次布置，接入同一排水横支管与排水立管连接；
（2）卫生间统一做成下沉式卫生间，把排水管道统一布置在地坑内，大便器宜选用后排式或下排式，卫生器具布置在满足管道敷设和施工维修等要求的前提下宜尽量缩小降板的区域，不过种敷设方式一旦未处理好降板面层内的防水，就会造成楼板降低部分积水，不但破坏整个卫生间的环境卫生，而且也会给住户带来检修困难，所以在实际设计过程中，要想效地降低降板部分出现积水的可能，就要做好降板面层的防水措施，其次还可以在下沉部分侧面设置侧排式地漏，以排出可能出现的积水。
这两种同层排水敷设方式能避免管道频繁穿越楼板引起上下层漏水的现象，且检修时也能独户进行。
3.1.2厨房排水支管设计
厨房设计是现在许多家庭关注的重点问题，厨房设计中排水设计是保证厨房基本功能的重要保证。
厨房排水支管一般采用在本层楼板上与排水立管连接。
如果在厨房设置地漏，地漏排水支管就必须在下层住户顶板敷设，将会对下层住户产生影响，而在实际使用过程中，厨房内一般不经常从地面排水，即使有少量水也可以用抹布处理。
而且在厨房设置地漏却不经常使用，还会造成水封得不到补充而导致水封丧失，并且还会使有害有毒气体窜至室内。
因此，在没有业主要求的情况下，在厨房设地漏是没有必要的。
3.2给排水立管设计
立管宜布置在用水量大的卫生器具或设备附近，一般与变压式排气道安装在一起。
通常，给排水立管在住宅设计中多采用明装或暗装两种方式。
明装应尽可能将立管安装在厨房、卫生间的墙角处，以便影响厨房和卫生间的使用。
但是也存在一些不足，暗装的管道井会占用卫生间的空间，影响卫生间使用功能，为了减小对卫生间使用功能的影响，在设计时在满足管道安装、检修的情况下应尽量减小管道井的面积。
3.3给水支管设计
住宅室内给水支管管径小，且热稳定性差，所以住宅室内给水支管提倡采用沿墙敷设在管槽内或在楼地面的垫层内敷设，敷设在垫层
或墙体管槽内的管材不能用卡套或卡环式等接口，且管径不得大于25mm。
管道外侧表面的砂浆保护层不得小于10mm，必要时可加装套管，柔性塑料管、复合管敷设在楼地面垫层内或墙面管槽内时，宜采用分水器向各用水点配管，配管应为中间无连接管件的整支管道，以最短长度进行连接，且两端接口明露。
如给水支管敷设的墙面为钢筋混凝土剪力墙，可采取管道贴于墙表面，用管卡子固定于墙面，待土建墙面施工时，用水泥砂浆抹平的方法进行敷设。
3.4屋面及阳台雨水的系统设计
屋面雨水排出应优先选用既安全又经济的雨水系统。
高层住宅建筑由于汇水面积小，故一般采用重力流。
屋面一般应采用 87型雨水斗屋面雨水系统，对于处在住户上部的屋面，宜采用侧墙式雨水斗。
为杜绝屋面雨水从阳台溢出，阳台雨水系统应单独设置，而不应该接到屋面雨水立管上，且为防止阳台地漏泛臭。
阳台雨水排水系统不应与庭院雨水排水管渠直接相接，应采用间接排水。
当阳台设有洗衣机时，可利用洗衣机地漏兼做地面排水地漏，可减少阳台的排水立管和地漏数量，但排水立管应接入污水管道。
4结语
伴随现代化进程的不断迈进,我国高层建筑工程建设规模不断扩大，难度以不断增多，其中给排水设计问题已成为建筑企业的主要难题。
因此，做好给排水系统设计,完善和提高整体的设计水平，已成为建筑企业的重要任务，也是改善民居条件的重要环节。
参考文献
[1]张程炯.浅谈高层住宅的给排水设计[J].山西科技，2014，（3）.
[2]刘海涛.浅谈高层建筑给排水设计[J].科技创新与应用，2014，（6）.
[3] 杨卫龙，杨阳.高层住宅给排水优化设计的探究[J].城市建筑，2013，（6）.。
