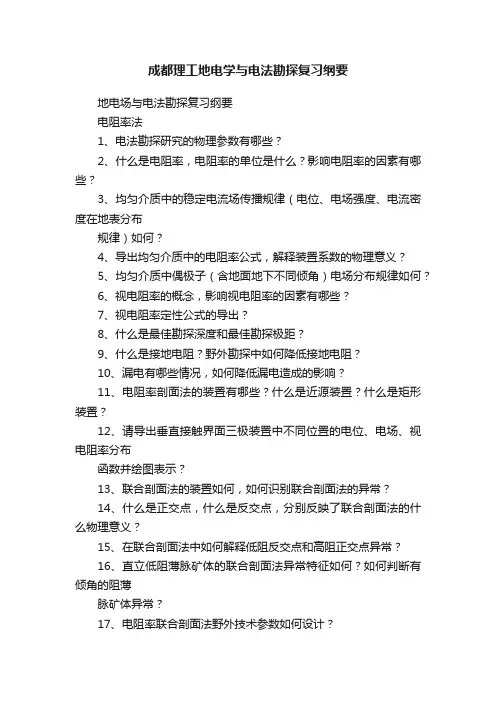

成都理工地电学与电法勘探复习纲要地电场与电法勘探复习纲要电阻率法1、电法勘探研究的物理参数有哪些？2、什么是电阻率，电阻率的单位是什么？影响电阻率的因素有哪些？3、均匀介质中的稳定电流场传播规律（电位、电场强度、电流密度在地表分布规律）如何？4、导出均匀介质中的电阻率公式，解释装置系数的物理意义？5、均匀介质中偶极子（含地面地下不同倾角）电场分布规律如何？6、视电阻率的概念，影响视电阻率的因素有哪些？7、视电阻率定性公式的导出？8、什么是最佳勘探深度和最佳勘探极距？9、什么是接地电阻？野外勘探中如何降低接地电阻？10、漏电有哪些情况，如何降低漏电造成的影响？11、电阻率剖面法的装置有哪些？什么是近源装置？什么是矩形装置？12、请导出垂直接触界面三极装置中不同位置的电位、电场、视电阻率分布函数并绘图表示？13、联合剖面法的装置如何，如何识别联合剖面法的异常？14、什么是正交点，什么是反交点，分别反映了联合剖面法的什么物理意义？15、在联合剖面法中如何解释低阻反交点和高阻正交点异常？16、直立低阻薄脉矿体的联合剖面法异常特征如何？如何判断有倾角的阻薄脉矿体异常？17、电阻率联合剖面法野外技术参数如何设计？18、什么是纵向中梯装置？什么是横向中梯装置？19、倾斜高阻（低阻）薄脉宽体的中梯装置异常如何？20、偶极装置电阻率剖面法装置如何？如何理解其异常的正交性？21、三层、四层电阻率测深曲线类型有哪些？22、测深曲线首支与尾支各有何特点，在对数坐标系中，对于最后一层电阻率为无穷大和为0时曲线特征如何变化？23、什么是S等值现象，什么是T等值现象，其等值条件如何？视解释其物理意义？24、电阻率测深理论条件如何，有限范围非均匀层状介质的球体、水平薄板的测深曲线特征如何？25、试分析倾斜地表对测深曲线类型的影响如何，实际勘探中应平行地形走向布极还是垂直走向布极，请以理论证明之。
26、什么纵向电导？什么是横向电阻？27、高密度电阻率法的特点如何？常用的装置有哪些，不同装置解决实际地质问题如何？自然电位法与充电法1、自然电法找金属矿的电场机理？异常特征如何？2、自然电位法有哪些特殊应用？3、充电法的应用条件是什么？4、充电法的应用有哪些？5、如何利用充电法判断矿体间相连问题？激电法1、激发极化法有哪些优缺点？主要应用有哪些？2、电子导体的激发机理是什么？3、什么是视极化率？什么是视激电率？什么是等效电阻率？什么是视频散率？其关系如何？4、影响岩矿石的极化率的因素有哪些？5、什么是柯尔-柯尔模型，各参数分别代表了什么物理意义？6、如何理解频率域实分量、虚分量、振幅与频率的变化关系？7、复电阻率法中柯尔-柯尔模型的时间参数与频率相关系数在实际找矿中分别有指示意义？8、什么是单极梯度法？分别做图描述单极梯度法的一次场、二次场、极化率异常的分布特征？9、简要做出横向中梯与纵向中梯的布置图，并分别说明其应用条件及异常特征？10、试用偶极子电场分布理论分析用纵向中梯找不同倾角低阻高极化脉状地质体与高阻高极化脉状地质电阻率异常与极化率异常特征11、试分析用联合剖面装置找不同倾角低阻高极化脉状体与低阻高极化脉状体的异常特征，并分析如何利用其最大值来确定地质体的倾向？12、试用偶极子电场特征分析偶极装置在勘探水平低阻高极化水平板异常特征？13、试分析有限高阻高极化水平板激电测深异常特征？14、在激电勘探法中，如何在已知介质的导电性、激电性的情况下根据装置、观测最小电位差、接地电阻的要求来确定供电电流、供电电压的大小？如何根据供电电流、电压大小指导野外勘探确立装置选择。
第三章 电法勘探：电剖面法(2)
（2）工作效率高（一线供电，多线测量）
（三）对称剖面法 1、装置形式及 S 公式
A
A'
M O
N
B'
B
A、B、M、N四个电极排列在一条直线上，并且相对 于MN的中点O对称分布，AO=BO，NO=MO，AMNB 又称为“对称四极剖面法”。
U MN s k I
AM AN k MN
还可以对称于“O”点再增加两个供电电极A′和B′， 且AB>A′B′该装置称为“复合对称四极剖面法”。
某古河道两侧以及下 部岩石由砂粘土组成， 电阻率较低。而古河 床中充填的砂卵石则 为高阻。
例2. 用复合对称四极剖面法确定基岩的相对起伏
某地为查明基岩起伏以便为工程地质提供有用资料， 为此做了复合对称四极剖面法见下图。
两个异性点电源：两个异性点源场的叠加 （电位为标量叠加；电场强度为 矢量叠加；电流密度为矢量叠加）
五、装置与装置系数
复 习 ： 几 个 基 本 概 念
装置：供电电极（A、B）及测量电极（M、 N）的排列形式和移动方式 装置系数k：表征各电极空间位置的物理量， 单位m，k
V k I
k
2 1 1 1 1 AM AN BM BN
五、视电阻率（2）：
复 习 ： 几 个 基 本 概 念
V 测量公式： s k I jMN MN 微分形式： s j0
影响因素：
（1）电极装置类型及电极距
J0为地下介质均匀时 的电流密度； jMN为 MN电极间的实际电 流密度； ρMN为MN 电极间的真电阻率；
（2）测点位置（装置相对于地质体的位置） （3）电场作用范围内地质体的分布（形状、大小埋深、 厚度及相互关系） （4）地质体实际电阻率的大小 （5）地形起伏
煤田电法勘探资料解释方法浅析

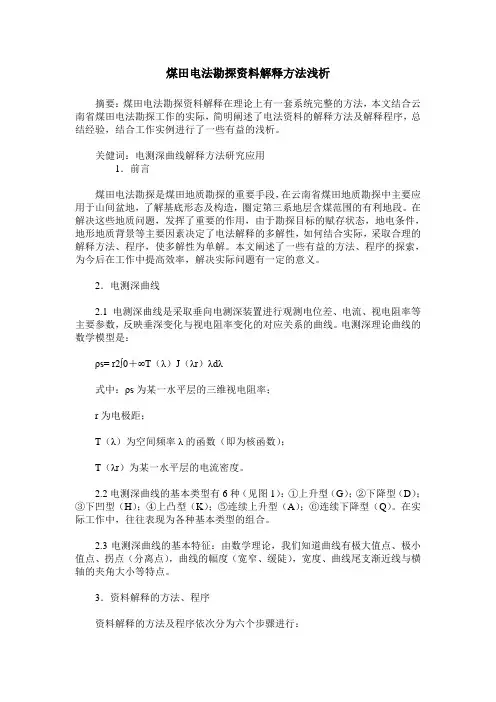

煤田电法勘探资料解释方法浅析摘要：煤田电法勘探资料解释在理论上有一套系统完整的方法，本文结合云南省煤田电法勘探工作的实际，简明阐述了电法资料的解释方法及解释程序，总结经验，结合工作实例进行了一些有益的浅析。
关健词：电测深曲线解释方法研究应用1．前言煤田电法勘探是煤田地质勘探的重要手段，在云南省煤田地质勘探中主要应用于山间盆地，了解基底形态及构造，圈定第三系地层含煤范围的有利地段。
在解决这些地质问题，发挥了重要的作用，由于勘探目标的赋存状态，地电条件，地形地质背景等主要因素决定了电法解释的多解性，如何结合实际，采取合理的解释方法、程序，使多解性为单解。
本文阐述了一些有益的方法、程序的探索，为今后在工作中提高效率，解决实际问题有一定的意义。
2．电测深曲线2.1 电测深曲线是采取垂向电测深装置进行观测电位差、电流、视电阻率等主要参数，反映垂深变化与视电阻率变化的对应关系的曲线。
电测深理论曲线的数学模型是：ρs= r2∫0＋∞T（λ）J（λr）λdλ式中：ρs为某一水平层的三维视电阻率；r为电极距；T（λ）为空间频率λ的函数（即为核函数）；T（λr）为某一水平层的电流密度。
2.2电测深曲线的基本类型有6种（见图1）：①上升型（G）；②下降型（D）；③下凹型（H）；④上凸型（K）；⑤连续上升型（A）；⑥连续下降型（Q）。
在实际工作中，往往表现为各种基本类型的组合。
2.3电测深曲线的基本特征：由数学理论，我们知道曲线有极大值点、极小值点、拐点（分离点），曲线的幅度（宽窄、缓陡），宽度、曲线尾支渐近线与横轴的夹角大小等特点。
3．资料解释的方法、程序资料解释的方法及程序依次分为六个步骤进行：3.1 第一步：判定电测深曲线类型，采取数学方法分析曲线的特征，认识点上的电性现象，归纳出电性的变化趋势。
3.2 第二步：绘制每条测线的等视电阻率剖面图，分析剖面线上横向与纵向的电性变化趋势，认识深度方向的异常电性现象；绘制不同深度的等视电阻率平面图，从面上分析不同深度的电性异常体的变化趋势；绘制电测深曲线特征点（极小值、极大值）等视电阻率平面图，从面上分析，提高对低阻异常体、高阻异常体的变化趋势的认识。
电法勘探复习题
电法勘探复习题电法勘探复习题电法勘探是地球物理学中一种常用的勘探方法，通过测量地下电阻率分布来推断地下结构和岩石性质。
在电法勘探中，我们通常使用电流和电场测量来获取相关数据，然后利用数学模型和计算方法进行解释和分析。
下面是一些电法勘探的复习题，希望能帮助大家回顾和巩固相关知识。
1. 什么是电法勘探？它的基本原理是什么？电法勘探是一种利用电流和电场测量来推断地下结构和岩石性质的地球物理勘探方法。
其基本原理是根据地下不同物质的电阻率差异，通过测量电流和电场的分布，推断地下结构和岩石性质。
2. 电阻率和电导率之间有什么关系？电阻率和电导率是电法勘探中常用的两个参数。
电阻率（ρ）是指物质对电流通过的阻力大小，而电导率（σ）则是指物质对电流的导电能力。
它们之间的关系可以通过以下公式表示：σ = 1/ρ。
3. 什么是电极阵列？常用的电极阵列有哪些？电极阵列是指在电法勘探中使用的电极布置方式。
常用的电极阵列包括：Wenner阵列、Schlumberger阵列、四极点阵列等。
不同的电极阵列适用于不同的勘探深度和分辨率要求。
4. 什么是电法测深曲线？如何利用电法测深曲线来推断地下结构？电法测深曲线是指在电法勘探中测量到的电阻率随深度变化的曲线。
通过分析电法测深曲线的形态和特征，可以推断地下结构。
例如，当地下存在导电体时，测深曲线会出现异常，表明可能存在矿体或含水层。
5. 什么是电法剖面？如何绘制电法剖面图？电法剖面是指根据电法测深曲线的测量结果，绘制出的地下电阻率分布图。
绘制电法剖面图的步骤一般包括：选择合适的电极阵列，进行电法测量，获取测深曲线数据；根据测深曲线数据，计算地下电阻率；根据电阻率数据，绘制电法剖面图。
6. 电法勘探有哪些应用领域？电法勘探在地球物理勘探中有广泛的应用。
它可以用于地下水资源勘探、矿产资源勘探、地质工程勘察等领域。
通过电法勘探，我们可以了解地下结构和岩石性质，为相关领域的开发和利用提供重要的信息。
电法勘探复习资料

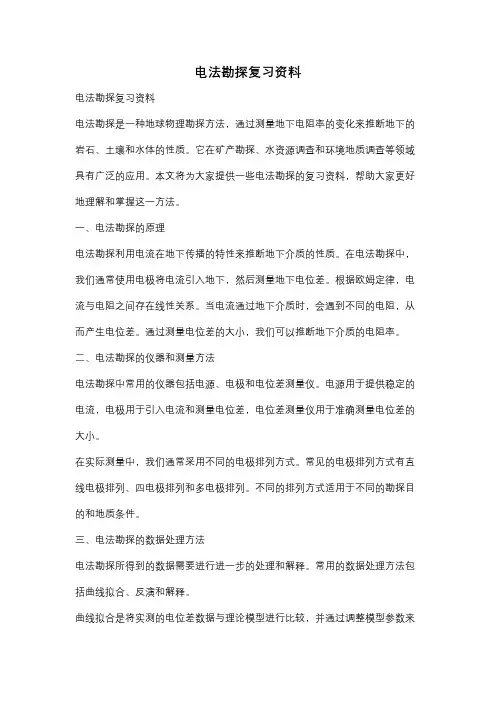

电法勘探复习资料电法勘探复习资料电法勘探是一种地球物理勘探方法，通过测量地下电阻率的变化来推断地下的岩石、土壤和水体的性质。

它在矿产勘探、水资源调查和环境地质调查等领域具有广泛的应用。
本文将为大家提供一些电法勘探的复习资料，帮助大家更好地理解和掌握这一方法。
一、电法勘探的原理电法勘探利用电流在地下传播的特性来推断地下介质的性质。
在电法勘探中，我们通常使用电极将电流引入地下，然后测量地下电位差。
根据欧姆定律，电流与电阻之间存在线性关系。
当电流通过地下介质时，会遇到不同的电阻，从而产生电位差。
通过测量电位差的大小，我们可以推断地下介质的电阻率。
二、电法勘探的仪器和测量方法电法勘探中常用的仪器包括电源、电极和电位差测量仪。
电源用于提供稳定的电流，电极用于引入电流和测量电位差，电位差测量仪用于准确测量电位差的大小。
在实际测量中，我们通常采用不同的电极排列方式。
常见的电极排列方式有直线电极排列、四电极排列和多电极排列。
不同的排列方式适用于不同的勘探目的和地质条件。
三、电法勘探的数据处理方法电法勘探所得到的数据需要进行进一步的处理和解释。
常用的数据处理方法包括曲线拟合、反演和解释。
曲线拟合是将实测的电位差数据与理论模型进行比较，并通过调整模型参数来使两者尽可能接近。
常用的曲线拟合方法有最小二乘法和最大似然法。
反演是根据电位差数据推断地下介质的电阻率分布。
常用的反演方法有正则化反演、模型约束反演和层析反演等。
解释是根据反演结果对地下介质的性质进行解释和分析。
在解释过程中，我们需要考虑地质背景、勘探目的和其他地球物理数据的综合分析。
四、电法勘探的应用电法勘探在矿产勘探中具有广泛的应用。
通过测量地下电阻率的变化，我们可以推断出矿体的位置、形状和性质。
电法勘探在金矿、铜矿、铁矿等矿产勘探中都有重要的应用。
电法勘探也被广泛应用于水资源调查。
地下水的存在和分布与地下介质的电阻率密切相关。
通过电法勘探，我们可以推断地下水的存在和分布，为水资源的开发和管理提供重要的参考。
