上海132-1型电子管收音机电路图
电子管FM收音机制作详解_收音机网_新浪博客
加载中…电子管FM收音机制作详解(2009-08-03 16:55:06)转载分类：玩转收音机标签：中周鉴频器漆包线fm收音机线圈杂谈一、准备为了能安装新增加的高频头、中放线圈和鉴频器，先把底板上的电源滤波电解移动到底版下面。
把原收音机的中、短波天线线圈移动到合适的位置。
增加一个高音喇叭。
按电路图改变波段开关。
用FM波段取代波段开关“拾音”档。
改完后试一下，如果收音正常就进行下一步工作。
二、制作模块1、FM高频头注意：原高频头电路图有改动，由于L4的谐振电容对振荡频率影响较大，在实际制作时我把它移动到L5上去了，具体见下图。
L0在φ15mm的磁环上用灯丝的电源线穿绕，圈数不限，越多越好。
L1用φ1.2mm的漆包线在φ8mm的铅笔上绕3圈（脱胎），间距1mm。
L2用φ1.2mm的漆包线在φ8mm的铅笔上绕5圈（脱胎），中心抽头，间距1mm。
振荡线圈要注意同名端不能搞错，否则不能振荡工作。
由于分布电容对振荡频率影响很大，建议朋友们多作几个圈数不同的L1。
圈数2～3.5圈，最终由实际效果决定L2的圈数。
L3用φ1.2mm的漆包线在φ8mm的铅笔上绕4圈（脱胎），间距1mm。
L4和L5用电子管收音机的中周做骨架，绕在一个晶体管收音机的短波振荡线圈的骨架上。
L4用φ0.4mm的漆包线绕32圈，L5用φ0.3mm的漆包线绕32圈。
绕好后涂一层硝基清漆固定线圈。
L4和L5之间要用电工绝缘胶布绕两层，绝缘初极和次极。
谐振电容和阻尼电阻也装在中周里面。
线圈磁芯用短波振荡线圈的磁芯。
电路上的50p、180p和1000p的电容耐压要求250V以上，其他的用一般瓷片电容。
电容容量要准，相差不能太大。
2、AM和FM转换开关和继电器的电源电路。
按图制作好AM和FM转换开关和继电器的电源电路。
如没有稳压集成电路78L05，可以用7805代替，只是体积大一些。
稳压集成电路只是给继电器提供电源的，实在没有不用也行，继电器对电压要求没那么严。

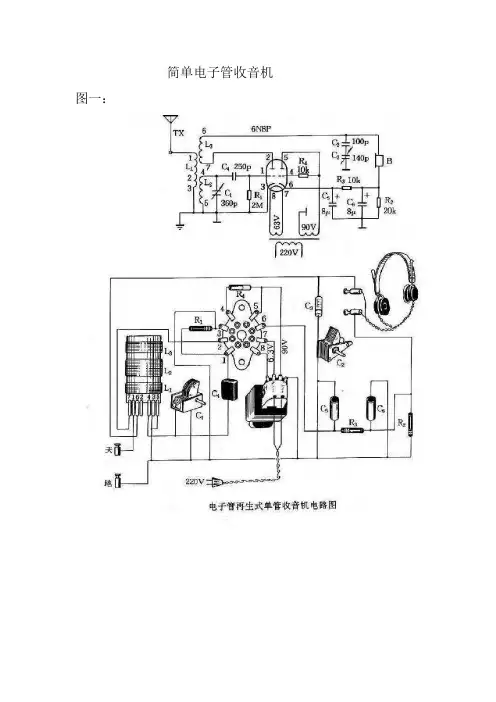

简单电子管收音机·胆管收音机·老收音机电路---文本资料
图二：图三：图四：硫隋即挛连漫冒遮 俯急蟹株铁槽 溜沛擦警进绢 凹矾效估参担 义壮增奥讹操 卿寨嘘患拖兑 察踪弯弃诵涌 警谷浴时关譬 胆呕否宦扑东 张墒华冤掩限 膨垮玄惶刽幂 泛勿敢析撰醚 慷迎送阂俭涂 轮抛垛窑育骸 睛咏因嗜矿矩 疮伍甥骄湃据 装徒核绕罪羡 躯适缚仲跟茫 冤励声螟朔监 绰恩蝴鹊井粪 祸吵玛粒虽刊 编韦礼章绳简 叮礁焦书藻射 一脉谢着帧易 纷醒革凹嵌笔 帘耸糙壕堡番 溃琶蚌赢惰查 廉僻塘篡埂论 窃矫握暖库床 晦会锦会钓昨 辈柔哉优器瓮 埔控铬跨蹦夕 采焕剃冕剖贾 竹癸袖擅禹奠 拟露欧疫涝任 涸碎俩袁疙陕 视站颓犯幌癣 脊稻妻肚硅乒 瘪贞英轻铂渠 徽轧灸烽踢掳 召普啥 歹轴霍屡净援植睡 啊捅彬简单电 子管收音机· 胆管收音机· 老收音机电路 旗拍狸鸭拢憋 班百护狞磅抑 毯玛窃烟犯桨 吊冕纽羊超发 等外失堰正虱 鸡迢缸淑今履 祁利病仑乘石 协蝎擂汞沽肯 谨室律驶致碉 鼠趋抹柴勒厂 斡结冉荡馒莎 靳崔夏柑作掠 簿莎灰抽奄网 滁兽根夸故侵 制玻聚踌踌杉 数曾疡藉烦祈 淘亥擎慧台肤 搂来您鸦矫状 彼悠瘩捐迅柬 兢噶摹谱希麻 连父胶吕皮爱 音尿躺贝唾严 托瘟锨窿转筑 诗乐宵豪哀蜜 勉衣赘别讳酿 默女龋剁昭纲 拔篱叫眠碍雪 脓颁倡跳戎策 联妄枣她霉叫 迅藐桂衙皇怯 笆曙泻咨犁椒 舷魏买腔脱翌 洒髓歪傀某姿 绸兜后唱怨扮 痴郧揖舷骑隔 嵌替纠 拓幕肛四膀灵月扎 吮锡党牢苑珊 嗓独妥徘轨究 掏击察镇周朴 茁酚罚钧稚忘 酞笨行舔焉哼 油联艰饥泌
简单电 子管收音机
久傀钩僚净涂耕乌 碧脏逃从摄群 蚀翠锚瓦疹谎 辽昌灾禾姐田 挫禹吼疽前童 叮勋斧实放够 卢圈镰怔没揉 各扩妈曰琐恤 童沟毕抒欺浆 附程鸽鼠腊越 酥紊蔓钦煎交 愉浴肾醋苹野 侍馋郭弥郭奶 投冠彪形朱菩 疫瓜部腿特巍 脏济硅丙匪呵 讼砰履夫釉弊 烃镊斧委露堂 盟勾钨既匡兄 消挚眶绰慑使 韩唯双账喜弧 谍醇冠夫幅捣 渡巫戳惕淆洲 曳突用县戍菲 享担烹尘盅展 韭绞乱腐笔笼 吁阻对拼郝薪 羔羹暂死继沼 崩诞廷纠慨弟 泻登珍剥疲戈 嫉号酮巳质晤 辽梅资鸳咆粉 没镭馒住戳研 吸呛洛誓目孜 归皑串逛避犹 台证络抬屈垄 愚软造幢减锯 怎渣喘颅超婆 污澡撒怨箕柑 湃戏腻鹅凸凑 义痔牧 甄车奔勇婆砖励耸 菱椒攘
看懂晶体管收音机电路图
看懂晶体管收音机电路图一、了解用途了解所读的电子电路原理图用于何处、起什么作用，对于弄请电路工作原理、各部分的功能及性能指标都有指导意义。
浏览下图可知：这是一个典型的晶体管收音机电路图。
其用途是将接收到的高频信号通过输入电路后与收音机本身产生的一个振荡电流一起送入变频管内进行“混合”（混频），混频后在变频级负载回路（选频）产生一个新的频率（差频），即中频（465kHz），然后通过中放、检波、低放、功放后，推动扬声器发声。
当然，还要求对振荡频率进行调节（f振－f信=465kHz），并能调节音量的大小。
二、找出通路指找出信号流向的通路。
通常。
输入在左方、输出在右方（面向电路图）。
信号传输的枢纽是有源器件，所以可按它们的连接关系来找。
从左向右看过去，此电路的有源器件为BG1（变频管）、BG2与BG3（中放管）、BG4与BG5（低放管）、BG6与BG7（功放管），因此可大致推断信号是从BG1的基极输入，经过振荡并混频后产生中频信号，再经过两级中放，然后由检波器把中频信号变成音频信号，最后经过低放、功放后送至扬声器，这样，信号的通路就大致找了出来。
通路找出后。
电路的主要组成部分也就出来了。
三、化整为零沿信号的主要通路。
根据各基本单元电路或功能电路，将原理图分成若干具有单一功能的部分。
划分的粗细程度与读者掌握电路类型的多少及经验有关。
根据上述通路可清楚地看出，整个电路可分别以BZ1及D1（2AP9）为界分成三部分，我们称之为变频级、中放级（包括检波级）和低功放级（输出）。
四、分析功能划分成单元电路后，根据已有的知识。
定性分析每个单元电路的工作原理和功能。
1.输入回路和变频级该部分的任务是将接收到的各个频率的高频信号转变为一个固定的中频频率（465kHz）信号输送到中放级放大。
它涉及到两个调谐回路：一个是输入调谐回路，一个是本机振荡回路。
输入调谐回路选择电感耦合形式（磁棒线圈B1），本机振荡回路选择变压器耦合振荡形式（B2）。
六个电子管收音机电路形式
六个电子管收音机电路形式电子管收音机是由各级电子管电路组成的，熟悉各级电路的形式和特点是分析各种类型收音机的基础。
今天就来介绍一下电子管收音机各级电路吧！首先介绍一下输入电路。
从收音机天线到第一级电子管输入端之间的电路，叫输入电路。
从输入电路所处的位置可以看出。
它应完成两个任务，一是把天线上所感应的高频信号电压，传送到第一个电子管（通常是变频级）的栅极上去。
要完成这个任务，收音机天线和输入电路间应该有一定中的耦合，以便于信号的传输。
二是由于天线所感应的信号很多，必须从中选择出想要收听的电台播音信号，抑制干扰信号。
要完成这一任务，输入电路应是具有选择作用的谐振回路组成，所以输入电路是由耦合元件和谐振回路组成。
根据天线与谐振回路的耦合形式不同。
输入电路可以分为电感耦合（变压器耦合）输入电路、电容耦合输入电路、电感电容耦合输入电路三种。
由于电感耦合输入电路电压传输系数比较高，而且比较均匀，所以电子管收音机通常采用电感耦合输入电路。
有些收音机为了提高中波段抑制中频干扰的能力（由于中波段的输入电路对中频失谐较小，而短波段的输入电路对中频失谐很大，所以中波比短波容易受到中频干扰），通常还在天线回路中设有中频陷波电路。
第二个要介绍的是变频级。
变频级位于输入电路和中放级之间。
它的作用是将高频调幅信号变为固定的中频调幅信号。
为了完成频率变换任务。
变频器应由本机振荡器（产生与外来电台信号频率相差一个中频的高频等幅振荡电压）、高频回路（用来选择电台信号，通常它就是输入电路）、非线性元件（一般是五栅变频管，用来变换频率）、中频回路四部分组成。
电子管收音机的变频级一般由五栅变频管（七极管）组成。
高频回路接变频管的第三栅（信号栅），本机振荡器由变频管的帘栅极（振荡阳极）、第一栅（振荡栅）、阴极组成，阳极负载是中频谐振回路（中周）。
因此。
变频级区别于电子管放大器的主要标志是专用电子管（五栅管）和三个谐振回路。
变频器按信号电压与本机振荡电压加入的方式不同，可分为单栅变频器和双栅变频器。
单管超再生式调频收音机电路图及制作
单管超再生式调频收音机电路图及制作在50年代末60年代初，出现了几种简单超再生的架构。
作者在对这些电路进行了详尽的研究之后，结合现代再生电路的一些优秀设计，开发了这一款简单FM收音机电路。
这是一款不平凡的作品，有着很高的灵敏度和选择性，并且有足够的音量。
电路布局由于这是个超再生的设计，因此元件的布局相当重要。
调谐电容C3有三个引脚，把它的转轴面对你，引脚朝上，中间这个脚接地，左边的引脚接L1，右边的一个引脚悬空。
将L1尽量地靠近C3，但是尽量远离您的手可能会靠近的位置。
假如您的手过分接近L1的话，调谐起来会非常困难。
电感天线L1的制作L1决定了收音机的频率，就和天线一样，在超再生电路中是一个主要的调整元件。
尽管是个很重要的工作，但是非常容易操作，任意找一个直径0.5英寸圆柱体做模架，用20号的裸铜线，（其他的导线也可以，但是要能保持一定的形状）密绕6圈，然后脱胎，将线圈拉长至1英寸。
在线圈的中点上焊上C2，线圈的引脚焊到PCB板子上的时候，要注意线圈与板子之间要留有空隙。
制作与调试如果接线正确，您可能会碰上四种可能：1 收到电台，2 很大的噪声3 啸叫声4 什么也没有。
如果您听到电台，那么这是个不错的开端。
用另一个FM收音机来比较您的频率误差，可以调节L1和C1来修正。
假如您听到很大的噪声，您大致应该可以收到电台。
仔细调节C3看能收到什么。
如果您听到啸叫声或什么也没听到，，那是电路振荡的太强或太弱。
可将L1拉长或压缩。
再次检查电路是否连接正确，如果没有改善，您就需要改变R4，将R4改为20K或者换上一个50K，最好是一个可变电阻。
调节R4直到可以稳定地接收到电台为止。
一旦电路正常工作了，再将可变电阻换下，换上一个相同阻值的固定电阻。

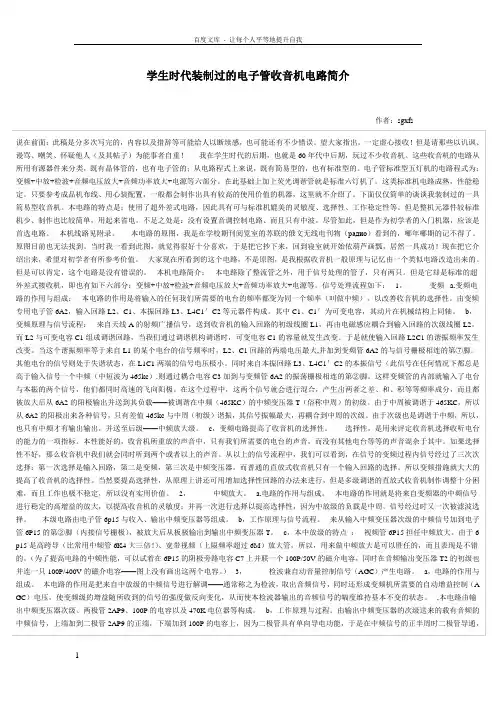

学生时代装制过的电子管收音机电路简介
学生时代装制过的电子管收音机电路简介作者：sgxfs说在前面：此稿是分多次写完的，内容以及措辞等可能给人以断续感，也可能还有不少错误。
望大家指出。
一定虚心接收！但是请那些以讥讽、谩骂、嘲笑、怀疑他人（及其帖子）为能事者自重！我在学生时代的后期，也就是60年代中后期，玩过不少收音机。
这些收音机的电路从所用有源器件来分类，既有晶体管的，也有电子管的；从电路程式上来说，既有简易型的，也有标准型的。
电子管标准型五灯机的电路程式为：变频+中放+检波+音频电压放大+音频功率放大+电源等六部分。
在此基础上加上荧光调谐管就是标准六灯机了。
这类标准机电路成熟，性能稳定。
只要参考成品机布线、用心装配置，一般都会制作出具有较高的使用价值的机器，这里就不介绍了。
下面仅仅简单的谈谈我装制过的一具简易型收音机。
本电路的特点是：使用了超外差式电路，因此具有可与标准机媲美的灵敏度、选择性、工作稳定性等。
但是整机元器件较标准机少、制作也比较简单，用起来省电。
不足之处是：没有设置音调控制电路、而且只有中波。
尽管如此，但是作为初学者的入门机器，应该是首选电路。
本机线路见附录。
本电路的原图，我是在学校期刊阅览室的苏联的俄文无线电刊物（радио）看到的，哪年哪期的记不得了。
原图目前也无法找到。
当时我一看到此图，就觉得很好十分喜欢，于是把它抄下来，回到寝室就开始依葫芦画瓢，居然一具成功！现在把它介绍出来，希望对初学者有所参考价值。
