干硬性混凝土基本性能
碾压混凝土性能
第三章碾压混凝土性能碾压混凝土作为干硬性混凝土通常是由未水化的水泥熟料颗粒、水化水泥、水和少量的空气以及水和空气占有的孔隙网组成。
因此，它是一个固－液－气三相组成的多孔体。
3.1 力学性能3.1.1 抗压强度碾压混凝土的抗压强度与水泥的标号与用量、水灰比、矿物掺和料的种类与掺量及骨料种类与用量等密切相关。
由于我国碾压混凝土筑坝特点是少水泥用量、高粉煤灰掺量，因此，我们认为碾压混凝土的抗压强度主要是由水灰比和粉煤灰掺量决定的。
3.1.2 抗拉强度综合我国碾压混凝土筑坝技术，碾压混凝土在配合比设计上已经形成少水泥用量、高粉煤灰掺量的特点。
碾压混凝土的抗拉强度与常态混凝土一样，随着水胶比的增大而降低，随抗压强度的增加而增加。
因此，影响碾压混凝土抗压强度的因素同样是影响抗拉强度的因素。
3.2 变形性能3.2.1 弹性模量碾压混凝土的抗压弹性模量的主要影响因素是骨料的弹性模量、混凝土的配合比、抗压强度及龄期等。
混凝土所用骨料的弹性模量越高、混凝土配合比种所含骨料（特别是粗骨料）比例越大、混凝土抗压强度越高、龄期越长,则弹性模量越高.此外,碾压混凝土早期强度（ 14 d 以内）较低,发展较慢,因此早期弹性模量更低.3.2.2 极限拉伸值3.2.3 徐变在大体积混凝土结构如混凝土坝中, 徐变能降低温度应力, 减少裂缝。
所以, 应在保持强度不变的条件下, 设法提高混凝土的徐变, 从而提高其抗裂性。
碾压混凝土的徐变受诸多因素的影响。
它们是：混凝土的灰浆率、水泥的性质、骨料的矿物成分与级配、混凝土配合比、加荷龄期、力与持荷时间、构件尺寸等。
在不同龄期加荷条件下, 徐变变形都随粉煤灰掺量的增大而减小。
在原材料相同的情况下, 混凝土的徐变变形与混凝土的灰浆率成正比。
我国目前常用的高粉煤灰掺量碾压混凝土的灰浆率低于常态混凝土, 因此总的徐变变形似乎应低于常态混凝土。
然而碾压混凝土特别是高粉煤灰含量的碾压混凝土的早期强度较低, 早期强度增长率较小, 因此早期持荷的徐变变形必然大于常态混凝土。
塑性与干性混凝土区别
什么的是干硬性混凝土什么是塑性混凝土2011-11-16 20:58zhaozhiguo0104等2人|分类：建筑学|浏览7203次干硬性混凝土和塑性混凝土的区别是什么？2011-11-18 09:11网友采纳挂科挂上瘾|五级干硬性混凝土：拌和物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土；塑性混凝土：拌和物坍落度在10~90mm之间的混凝土；工作性的测定方法有两种：1、坍落度法，适用于坍落度大于10mm，集料公称最大粒径不大于31.5mm的混凝土；2、维勃稠度法，适用于坍落度很小，集料公称最大粒径大于31.5mm的干稠性混凝土。
提问者评价谢谢评论|10按默认排序|按时间排序其他6条回答2011-04-23 11:17标养室|十一级塌落度小于10mm的是干硬性混凝土塌落度在10-50mm的是半塑性混凝土塌落度在50-90mm的是塑性混凝土[提问者采纳]|评论|12011-04-22 21:34HH家驹|二级实际应用中一般塌落度小于50mm时即可称之为半干硬性混凝土了,界限不十分严格.半干硬性混凝土流动性较弱,低流动性、塑性、稀、送混凝土主要用在梁板柱,半干硬一般用在基础,泵送是只商品混凝土.在选定额的时候展开项目，会说明是什么类型的混凝土的，你可以看到.评论|2检举|2011-11-17 10:59100861司马|五级干硬性混凝土：其塌落度一般小于10mm，须用维勃稠度（s）表示其稠度的混凝土塑性混凝土：其塌落度一般在10~90mm之间流动性混凝土：其塌落度一般在100~150mm之间大流动性混凝土：其塌落度一般大于160mm干硬性混凝土和塑性混凝土的区别,主要是在混凝土的和易性(主要指标为混凝土的塌落度)：干硬性混凝土:混凝土拌合物的坍落度小于10MM且须用维勃稠度表示其稠度的混凝土.塑性混凝土:坍落度一般都大于30MM,如果是泵送混凝土一般坍落度控制在70~90MM。

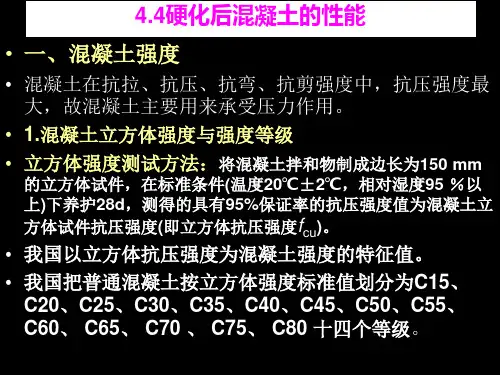

4.4硬化后混凝土的性能建筑材料
• 提高抗渗性的措施：降低水灰比，采用减水剂，骨料
•
级配良好，加强养护等。
（2）抗冻性
• 混凝土的抗冻性是指混凝土在饱和水状态下，能抵抗冻融 循环作用而不发生破坏，强度也不显著降低的性质。
• 混凝土冻融破坏的机理
• 用抗冻等级表示。抗冻等级是以28d龄期的混凝土标准试 件，在饱和水状态下，强度损失不超过25％，且质量损失 不超过5％时，所能承受的最大冻融循环次数来表示，有 F10、F15、F25、F50、F100、F200、F250和F300等九 个等级。
以后发展渐慢，28天可达到设计强度，28天以后发 展缓慢，增长时间可以延续数十年之久。 • 普通硅酸盐水泥配制混凝土强度的发展，大致与龄 期的对数成正比关系 — 推算强度
fn/f28 = lg n/lg 28 (n≥3)
fn— n天龄期混凝土的抗压强度 f28 — 28天龄期混凝土的抗压强度
（6）外加剂：
ft=（0.9～0.8）fst 。 在试验资料时，一般取劈拉强度
fst＝0.35（fcu ）*3/4
• 4.影响混凝土强度的7种主要因素 水泥强度 水灰比 骨料品质（品种与级配） 施工条件 养护条件 龄期 外加剂 试验条件对结果的影响
（1）水泥强度和水灰比
水泥的影响
水泥的强度反映水泥胶结能力的大小，所以水泥石及 水泥石与骨料的胶结强度与水泥强度有关。水泥强度越高， 混凝土的强度也越高。
• 轴心抗压强度也称为棱柱体抗压强度。 • 由于实际结构物（如梁、柱）多为棱柱体构件，
因此采用棱柱体试件强度更有实际意义。它是 采用150mm×150mm×（300～450）mm的棱 柱体试件，经标准养护到28天测试而得。
F
F
• 同一材料的轴心抗压强度小于立方体强度，其比值大 约为=0.7～0.8。

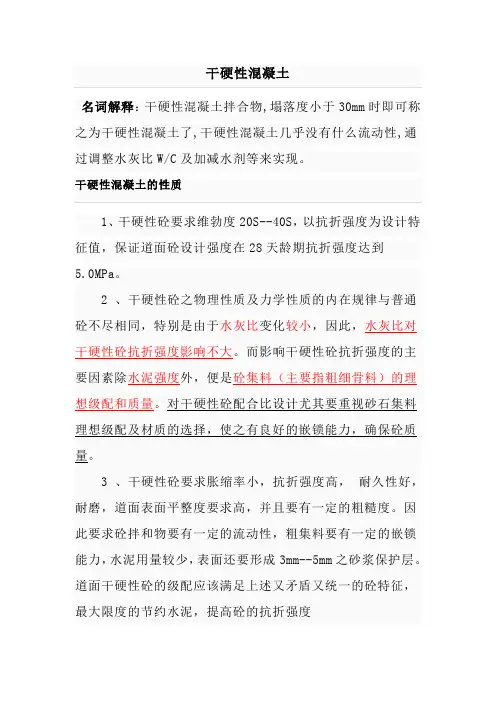

干硬性混凝土
名词解释：干硬性混凝土拌合物,塌落度小于30mm时即可称之为干硬性混凝土了,干硬性混凝土几乎没有什么流动性,通过调整水灰比W/C及加减水剂等来实现。
干硬性混凝土的性质
1、干硬性砼要求维勃度20S--40S，以抗折强度为设计特征值，保证道面砼设计强度在28天龄期抗折强度达到
5.0MPa。
2 、干硬性砼之物理性质及力学性质的内在规律与普通砼不尽相同，特别是由于水灰比变化较小，因此，水灰比对干硬性砼抗折强度影响不大。
而影响干硬性砼抗折强度的主要因素除水泥强度外，便是砼集料（主要指粗细骨料）的理想级配和质量。
对干硬性砼配合比设计尤其要重视砂石集料理想级配及材质的选择，使之有良好的嵌锁能力，确保砼质量。
3 、干硬性砼要求胀缩率小，抗折强度高，耐久性好，耐磨，道面表面平整度要求高，并且要有一定的粗糙度。
因此要求砼拌和物要有一定的流动性，粗集料要有一定的嵌锁能力，水泥用量较少，表面还要形成3mm--5mm之砂浆保护层。
道面干硬性砼的级配应该满足上述又矛盾又统一的砼特征，最大限度的节约水泥，提高砼的抗折强度
混凝土料稀容易开裂,还是料稠容易开裂,为什么?
一般来说,混凝土料稀比料稠更易开裂.
因为混凝土的料稀必然是因为水灰比大.
混凝土的水灰比大必然造成混凝土终凝的收缩比大.所以容易开裂.
但是混凝土开裂的原因不只这一个.
1、与混凝土配合比有关.如果骨料的级配不符合要求时,容易造成开裂.
2、与混凝土终凝后的养护有关,如果在终凝后24小时及在未来7天内未能及时覆盖、浇水的话也会造成开裂.
3、与混凝土终凝后的成品保护有关,如果保护不好,上人、上料、上机械过早的话也会造成开裂
总之,混凝土开裂有很多原因,水灰比只是其中一种.。
混凝土施工性能
4、浇灌
避免离析
5、捣实 充分，不过分
6、抹面 掌握时机 (找平、镘平、镘光)
7、养护 保证温度、湿度
8、脱模 不得过早
补充作业 什么叫骨料的级配？良好的级配应满 足哪些要求？试分析骨料级配对混凝土技 术和经济性能的影响？
凝 结 时 间 ，h
16 14 12 10 8 6 4 2 0 0 10 20 30 40 50 60 70
初凝
终凝
温度，℃
(3)异常情况
过快凝结原因: ①水泥凝结不正常； ②混凝土温度过高； ③外加剂使用不当。
长时间不凝原因：外加剂使用过量
危害： 施工困难、延误工期、质量降低
3、混凝土施工流程 1、配料 水泥、砂石按重量配 注意 骨料含水量变化
2、搅拌 充分搅拌→砼均匀、和易性好、强度高 过分搅拌没必要
25
2m
20
抗 压 强 度 ，MPa
28d
15
10
7d
5
0 0 2 4 6 8 10
拌合时间， min
25
上限
20
抗压强 度， MPa
15
平均
10 5 0 0 25 50 75 100 125
下限
拌合时间，sec
3、运输 快速、不离析，防止水分蒸发和温度升高
3
骨料最大粒径，mm 碎石 16 180 185 190 200 210 220 230 20 170 175 180 185 195 205 215 40 155 160 165 165 175 185 195
维勃稠度 10～15 s 5～10 10～30 坍落度 mm 30～50 50～70 70～90
砂率定义： 砂子占骨料总量的百分数。 最佳砂率： 水、水泥、石子一定时， 使砼坍落度达最大。 最佳砂率的影响因素： 石子品种、级配； 砂子细度； 水灰比，坍落度。 合理砂率的选择： 砂率选用表

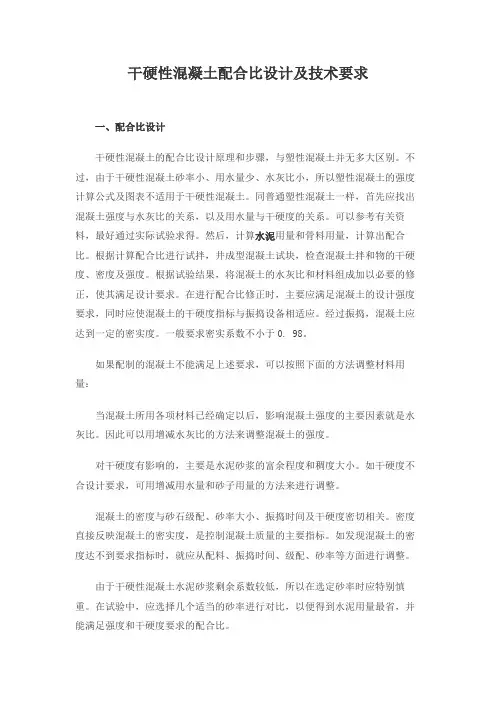

干硬性混凝土配合比设计及技术要求
干硬性混凝土配合比设计及技术要求一、配合比设计干硬性混凝土的配合比设计原理和步骤，与塑性混凝土并无多大区别。
不过，由于干硬性混凝土砂率小、用水量少、水灰比小，所以塑性混凝土的强度计算公式及图表不适用于干硬性混凝土。
同普通塑性混凝土一样，首先应找出混凝土强度与水灰比的关系，以及用水量与干硬度的关系。
可以参考有关资料，最好通过实际试验求得。
然后，计算水泥用量和骨料用量，计算出配合比。
根据计算配合比进行试拌，井成型混凝土试块，检查混凝土拌和物的干硬度、密度及强度。
根据试验结果，将混凝土的水灰比和材料组成加以必要的修正，使其满足设计要求。
在进行配合比修正时，主要应满足混凝土的设计强度要求，同时应使混凝土的干硬度指标与振捣设备相适应。
经过振捣，混凝土应达到一定的密实度。
一般要求密实系数不小于0. 98。
如果配制的混凝土不能满足上述要求，可以按照下面的方法调整材料用量：当混凝土所用各项材料已经确定以后，影响混凝土强度的主要因素就是水灰比。
因此可以用增减水灰比的方法来调整混凝土的强度。
对干硬度有影响的，主要是水泥砂浆的富余程度和稠度大小。
如干硬度不合设计要求，可用增减用水量和砂子用量的方法来进行调整。
混凝土的密度与砂石级配、砂率大小、振捣时间及干硬度密切相关。
密度直接反映混凝土的密实度，是控制混凝土质量的主要指标。
如发现混凝土的密度达不到要求指标时，就应从配料、振捣时间、级配、砂率等方面进行调整。
由于干硬性混凝土水泥砂浆剩余系数较低，所以在选定砂率时应特别慎重。
在试验中，应选择几个适当的砂率进行对比，以便得到水泥用量最省，并能满足强度和干硬度要求的配合比。
二、技术要求1.材料的选用在材料选用方面应注意以下几点：(l)配制快硬高强度干硬性混凝土时，宜采用高标号的水泥，其标号不应低于混凝土标号的120%。
(2)干硬性混凝土的用砂应严格控制含泥量，并选用级配良好的粗、中砂。
砂中含泥量不得大于3%，含泥量过多会影响水泥与砂石的黏结，并增加水泥用量。
贫混,素混,干硬性混凝土
贫混，素混，干硬性混凝土最早的混凝土里面是没有钢筋的，这种混凝土称作素混凝土。
而素混凝土是很脆的，因此这样的混凝土只能用于房屋的基础、柱子等主要承受压力的结构，而不能用于房屋的大梁、楼板等主要承受拉力的结构。
混凝土科学的第一次革命是在素混凝土里面加入了钢筋，混凝土将钢筋紧紧地包裹在一起，这样的混凝土叫做钢筋混凝土。
钢筋混凝土在受到外来荷载的时候，两种材料发挥了各自的受力特性：素混凝土主要用来承受压力，钢筋主要用来承受拉力。
贫混凝土是由粗、细集料与一定的水泥和水配制而成的一种材料，其强度大大高于二灰稳定粒料、水泥稳定碎石等半刚性基层材料。
贫混凝土具有较高的强度和刚度，水稳性好、抗冲刷能力强。
贫混凝土由于胶结料含量少，空隙率一般较大，有利于界面水的排放。
贫混凝土能缓和土基的不均匀变形，可消除对路面的不利影响。
另外，贫混凝土还可以利用地方小泥窑生产的水泥，也可使用低标准的当地集料。
贫混是指用较少量水泥的混凝土,一般每立方砼为100～200kg 因而又称为经济混凝土.贫混凝土有湿贫混凝土、干贫混凝土和多孔贫混凝土三类,都具有良好的抗冲刷性能贫混凝土(Lean Concrete，简称LC)是由粗、细级配集料与一定水泥和水拌和而成的一种混凝上。
这种混凝上的水泥用量较普通混凝上低，有时也称经济混凝上(Econcrete) ,与水泥稳定碎石、二灰碎石等常用半刚性材料相比，具有较高的强度、刚度和整体性，抗冲刷、抗冻性、以及抗疲劳性能良好。
贫混凝土通常道路基层，和面层一起承受到车辆荷载和温度荷载的反复作用，结构设计时需考虑其疲劳性能。
实际应用中一般塌落度小于30mm时即可称之为干硬性混凝土了,界限不十分严格.干硬性混凝土几乎没有什么流动性。
干硬性混凝土预制件施工问题探讨_赵红升
（３）设计 Ｃ２５ 干 硬 性 混 凝 土 配 合 比 采 用 水 ∶ 水 泥∶砂∶ 碎 石 ∶ 粉 煤 灰 为 １２０∶３３０∶７８５∶９４５∶ ８５，测得维勃稠度１３ｓ，２８ｄ 强 度 为 ３５ ＭＰａ，各 性 能 指标都很好，压制出的预制块外观较好 。 ［８］
４ 干硬性混凝土预制施工问题
４．１ 干 硬 性 混 凝 土 的 强 度 检 验 方 法 干硬性混凝土采用普通混凝土方法无法成型强
砂率就是指干硬性混凝土中砂的质量百分率。 砂率的改变会对骨料的表面积以及骨料的空隙率产 生 明 显 的 影 响 ，进 而 会 对 干 硬 性 混 凝 土 的 和 易 性 产 生 影响。
３ 干硬性混凝土的材料和配合比设计
干硬性混凝土就是 拌 和 物 的 坍 落 度 小 于 １０ ｍｍ 且需用维勃稠度来表示其稠度的混凝土。因为干硬 性混凝土压制成型，混 凝 土 比 较 浆 体 比 较 少，细 料 比 较少，不能 填 充 空 隙 压 制 成 型 的 预 制 件 的 面 比 较 难 看，考虑到成本在其 中 掺 入 比 较 便 宜 的 粉 煤 灰，掺 量 为２５％ 。 ［６］ ３．１ 材 料 的 选 用
２ 干硬性混凝土的性能及其影响因素
２．１ 干 硬 性 混 凝 土 的 性 能 （１）和 易 性［４］：① 流 动 性。 流 动 性 是 指 干 硬 性
水泥混凝土技术性质
10 ~ 30
3 普通配筋的钢筋混凝土结构如钢筋混凝土板、梁、柱等
30 ~ 50
4 钢筋较密、断面较小的钢筋混凝土结构（梁、柱、墙等）
50 ~ 70
5 钢筋配置特密、断面高而狭小极不便灌注捣实的特殊结构部位 70 ~ 80
第8页/共33页
影响新拌混凝土工作性的因素
影 响 因 素
单位用水量 集灰比 砂率
抗折强度试验条件
试件尺寸 150×150×550mm； 养护龄期 28d； 加荷方式 按三分点加荷测定抗折强度； 跨中单点加荷得到的抗折强度，应乘以折算系 数0.85。
第18页/共33页
影响水泥混凝土强度的因素
水泥强度和水灰比 集料的品种、质量与数量对强度的影响 养护条件对强度的影响 龄期对强度的影响 试验条件对强度的影响
耐久性
耐久性概念 提高混凝土耐久性的措施
第19页/共33页
水泥强度和水灰比
水泥强度(f ce)与混凝土强度(f cu, 28)的关系
高强度水泥制成的混凝土的强度高;
水灰比与混凝土强度(f cu, 28)的关系
水泥强度一定时，混凝土强度在一定范围内随
水灰比的减小而有规律的提高。
混凝土强度计算公式
f cu,28
合理选用水泥品种； 合理确定最大水灰比和最小水泥用量； 合理选用材料质量，改善骨料级配； 掺入外加剂； 施工中加强搅拌、振捣、养护，严格控制施工 质量。
第28页/共33页
混凝土的抗冻性
抗冻性试验
用100mm×100mm×100mm棱柱体混凝土试件， 经28d龄期，于-17℃和5℃条件下快速冻结和融化循 环。每25次进行一次横向基频的测试并称重。当冻 融至300次或相对动弹模量下降至60％以下，或质量 损失达到5%，即可停止试验。
JGJ55-2019普通混凝土配合比设计规程94967
2.1.13 水胶比：混凝土中用水量与胶凝材料用量的
质量比。（代替水灰比）
2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材 料用量的质量百分比。
2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用 量的质量百分比。
（11～15是新组建的术语和定义）
下式计算： fb fgsgfce
f、s ——粉煤灰(fly ash)影响系数和粒化高炉矿渣
粉(slag)影响系数， fce ——水泥(cement)28d胶砂抗压强度（MPa）。 ① 采用Ⅰ级粉煤灰宜取上限值。 ② 采用S75级粒化高炉矿渣粉宜取下限值，采用
S95级粒化高炉矿渣粉宜取上限值，采用S105级 粒化高炉矿渣粉可取上限值加0.05。
2 术语、符号
fb—胶凝材料28d胶砂抗压强度实测值（MPa）
m0（—k计g）算；（基准）配合比每立方米混凝土的用量
γf—粉煤灰影响系数； γs—粒化高炉矿渣粉影响系数； Pt—压六值个（试MP件a中）不；少于4个未出现渗水时的最大水 P—设计要求的抗渗等级值； Tt—试配时要求的坍落度值（mm）； Tp—入泵时要求的坍落度值（mm） ΔT—试验测得的预计出机到泵送时间段内的坍落
（均指设计提出要求的抗渗或抗冻混凝土）
2.1.9 泵送混凝土：可在施工现场通过压力泵 及输送管道进行浇筑的混凝土。
（包括流动性混凝土和大流动性混凝土，泵 送时坍落度不小于100mm。）
2 术语、符号
2.1.10大体积混凝土：体积较大的、可能由胶 凝材料水化热引起的温度应力导致有害裂 缝的结构混凝土。
• 掺加适量粉煤灰和粒化高炉矿渣粉等矿物掺合料， 对预防混凝土碱骨料反应具有重要意义。
混凝土的五种性能
混凝土的五种性能文档一：科学严谨风格混凝土的五种性能1. 强度1.1 初凝强度- 初凝强度是指混凝土在浇筑后开始坚硬的能力。
它可以通过试验测定混凝土在一定时间内的抗压强度来评估。
- 初凝强度的影响因素包括水胶比、水泥种类和用量、骨料种类和用量等。
1.2 抗压强度- 抗压强度是指混凝土在受到外力作用时的抵抗能力。
它可以通过试验测定混凝土在一定时间内的抗压强度来评估。
- 抗压强度的影响因素包括水胶比、水泥种类和用量、骨料种类和用量等。
1.3 抗拉强度- 抗拉强度是指混凝土在受拉应力作用时的抵抗能力。
它可以通过试验测定混凝土在一定时间内的抗拉强度来评估。
- 抗拉强度的影响因素包括水胶比、水泥种类和用量、骨料种类和用量等。
2. 耐久性2.1 抗渗透性- 抗渗透性是指混凝土抵抗水分、气体和其他有害物质渗透的能力。
它可以通过试验测定混凝土的透水性和渗透性来评估。
- 抗渗透性的影响因素包括混凝土配合比、材料的密实性和水胶比等。
2.2 抗冻融性- 抗冻融性是指混凝土在低温环境下抵抗冻融循环引起的损伤的能力。
它可以通过试验测定混凝土在冻融循环中的强度损失来评估。
- 抗冻融性的影响因素包括混凝土配合比、材料的密实性和气孔结构等。
2.3 耐久性- 耐久性是指混凝土在不同环境条件下保持性能稳定的能力。
它可以通过试验测定混凝土在不同环境条件下的抗压强度、抗渗透性和抗冻融性等指标来评估。
3. 可塑性3.1 流动性- 流动性是指混凝土在振捣等作用下的变形能力。
它可以通过试验测定混凝土的坍落度来评估。
- 流动性的影响因素包括水胶比、骨料配合比和粘结材料性质等。
3.2 凝结性- 凝结性是指混凝土在凝结过程中的硬化时间和硬化时间的可控性。
它可以通过试验测定混凝土的凝结时间和强度的发展过程来评估。
- 凝结性的影响因素包括水胶比、水泥种类和用量、骨料种类和用量等。
4. 可加工性4.1 可振捣性- 可振捣性是指混凝土在振捣作用下的变形能力。
干硬性混凝土基本性能
干硬性混凝土基本性能干硬性混凝土是指坍落度为零，显得干稠而难以流动的混凝土拌和物。
由于拌和物比较干稠，不易流动，因此对流动性的表示方法，与塑性混凝土不同。
塑性混凝土用坍落度表示，而干硬性混凝土则用干硬度即维勃度(s)表示。
根据干硬度的大小可把干硬性混凝土分成两类：普通干硬性混凝土(干硬度为30～200s)和特殊干硬性混凝土(干硬度大于200s)。
生产上一般多采用普通干硬性混凝土。
1.快硬早强于硬性混凝土是一种快硬高强度混凝土，既能提高混凝土质量，又能节省水泥，可以广泛应用于装配式及预应力钢筋混凝土结构。
干硬度较低的也可以应用在现场浇筑少筋及无筋的整体结构中。
如果同时掺入减水剂，则更可以提高混凝土的强度。
采用于硬性混凝土，由于减少了单位用水量，在保持水泥用量不变的情况下，等于降低了水灰比，因而可以提高混凝土强度的50%左右。
当水灰比在0.4以下时，混凝土28d强度可以超出所使用的水泥标号。
干硬性混凝土强度的提高，不仅表现在28d强度上，同时也可以提高早期强度：ld可以达到28d 强度的15%，3d可以达到28d强度的50/，7d可以达到28d疆度的70%。
如果再适当掺入些早强剂，早期强度还可以提高的更多一些。
这样，就可以在不采用其他加热养护的条件下，使混凝土达到快硬早强的目的：如果在冬季施工，采用于硬性混凝土，只要辅以简单的蓄热措施，就可以保证满足强度要求。
在常温下施工，还可以起到提前拆模、增加模板周转率的目的。
2.节省水泥由于干硬性混混凝土的用水量少，混凝土中的游离水分相应减少，内部保存的空隙和毛细管也随之减少，混凝土的密实性得以提高，从而可以提高混凝土的抗渗性和抗冻性。
同时还可以提高钢筋的握裹强度，减小干缩等，其他一系列物理性能，都可以得到相称的改善。
在保持混凝土的强度及硬化条件不变的情况上，干硬性混凝土较塑性混凝土能节省水泥101}1～95≯。
干硬性混凝土与塑性混凝土不同的地方归结起来主要是：单位用水量小，塑性混凝土的用水量一般约为180kg/m3左右，而干硬性混凝土的用水量一般只要110_150kg/m3;水灰比小，配制快硬高强度的干硬性混凝土，水灰比一般都在0.5以下，有的低至0. 30甚至0. 25;砂率小，由于和易性不同于塑性混凝土，因此砂率可以减少。
混凝土的性质
混凝土一、内容提要：本讲主要是讲解混凝土组成材料，混凝土配合比的设计，新拌混凝土的性能，混凝土的强度等级，混凝土的耐久性与变形性，混凝土的外加剂及混凝土的掺和料。
二、本讲的重点是：混凝土配合比的设计，新拌混凝土的性能，混凝土的强度等级本讲的难点是：混凝土配合比的设计中的试配和调配，新拌混凝土的工作性的测定，硬化混凝土的变形性等问题。
三、内容讲解：1、概述：定义：从广义上讲，混凝土是指由胶凝材料、骨料和水按适当的比例配合、拌制成的混合物，经一定时间后硬化而成的人造石材。
目前使用最多的是以水泥为胶凝材料的混凝土，称为水泥混凝土。
混凝土的分类：〔按其表观密度的大小〕普通混凝土：表观密度为2100〜2500kg/m, —般多在2400kg/m。
左右。
轻混凝土：表观密度小于1950kg／m3。
可用作结构混凝土、保温用混凝土以及结构兼保温混凝土。
重混凝土：表观密度2600kg/m以上。
主要用作核能工程的屏蔽结构材料。
如按照胶凝材料种类分,混凝土又可分为：水泥混凝土、沥青混凝土、聚合物水泥混凝土、树脂混凝土、石膏混凝土、水玻璃混凝土、硅酸盐混凝土等。
按照生产和施工方法进行分类，混凝土又可以分为商品混凝土〔又称预拌混凝生〕、泵送混凝土、喷射混凝土、压力灌浆混凝土〔又称预填骨料混凝土〕、挤压混凝土、离心混凝土、真空吸水混凝土、碾压混凝土、热拌混凝土等。
现在也有按照混凝土强度的大小来分，一般抗压强度低于30MPa勺混凝土称为低强混凝土，抗压强度高于60MPa包括60MPa的混凝土称为高强混凝土，如果抗压强度大于或等于100MPa的混凝土，那么称为超高强混凝土。
按配筋材料来分，混凝土又可以分为素混凝土〔又称无筋混凝土〕、钢筋混凝土、钢丝网混凝土、纤维混凝土、预应力混凝土等。
2、普通混凝土组成材料普通混凝土主要是由水泥、水和天然的砂、石骨料所组成的复合材料，通常还掺入一定量的掺合料和外加剂。
混凝土组成材料中，砂、石是骨料，对混凝土起骨架作用，水泥和水形成水泥浆体，包裹在粗、细骨料的外表并填充骨料之间的空隙。
干硬性水泥砂浆
干硬性水泥砂浆
指按水泥：砂子=1：3配制的加水量少，塌落度比较低的水泥沙浆。
配制的砂浆标准是：一米高松手自由落在地上就散开呈散粒，即手握
成团，落地开花的状态。
干硬性混凝土坍落度指标用维勃稠度表示，维勃稠度越大，其坍落度
越小。
混凝土拌合物流动性按维勃稠度大小，可分为4级：超干硬性
（≥31s）、特干硬性（30~21s）、干硬性（20~11s）、半干硬性
（10~5s）。
干硬性混凝土要在平面铺装石材及瓷砖时采用，公路地基中应用较多。
扩展资料
混凝土拌合物的稠度根据构件尺寸、钢筋密度、捣实设备以及环境条
件等因素确定。
因此，施工时若拌合物的稠度大于设计值，则难以确保混凝土浇筑质量，易出现混凝土蜂窝、麻面等缺陷。
若稠度大于设计值范围，说明混凝
土拌合物水灰比增大，将导致混凝土强度降低，并影响混凝土耐久性。
因此，生产过程中应该加强对混凝土拌合物稠度的检验，以利于发现
问题，及时采取措施确保混凝土拌合物的质量。
工地与实验室中，通常是做坍落度试验测定拌合物的流动性，并辅以
直观经验评定粘聚性和保水性。
坍落度适用于流动性较大的混凝土拌和物（坍落度值不小于10mm，骨料粒径不大于40mm）。
混凝土坍落度，应根据建筑物的结构断面、钢筋含量、运输距离、浇注方法、运输方式、振捣能力和气候等条件决定，在选定配合比时应综合考虑，并宜采用较小的坍落度。
最新混凝土配合比设计规程(JGJ-55-2011-)
2.1.13 水胶比：混凝土中用水量与胶凝材料用量的
质量比。（代替水灰比）
2.1.14 矿物掺合料掺量：矿物掺合料用量占胶凝材 料用量的质量百分比。
2.1.15 外加剂掺量：外加剂用量相对于胶凝材料用 量的质量百分比。
（11～15是新组建的术语和定义）
5 混凝土配合比计算
2．当水泥28d胶砂抗压强度无实测值时，公 式（5.1.1-2）中的fce值可按下式计算：
fce c g fce,g
c——水泥强度等级值的富余系数，可按实际
统计资料确定；当缺乏实际统计资料时，
也可按表5.1.1-2选用（增加）；
fce,g——水泥强度等级值（MPa）。
• 采用测定混凝土拌合物中氯离子的方法，与测试 硬化后混凝土中氯离子的方法相比，时间大大缩 短，有利于配合比设计和控制。
• 表3.0.6中的氯离子含量系相对混凝土中水泥用量 的百分比，与控制氯离子相对混凝土中胶凝材料 用量的百分比相比，偏于安全。
3 基本规定（最小含气量）
3.0.7 长期处于潮湿或水位变动的寒冷和严寒环境、 以及盐冻环境的混凝土应掺用引气剂。引气剂掺 量应根据混凝土含气量要求经试验确定；掺用引 气剂的混凝土最小含气量应符合表3.0.7的规定， 最大不宜超过7.0%。
普通混凝土配合比设计规程 （JGJ55-2011）
2011年12月1日实施
1 总则
1.0.1 为规范普通混凝土配合比设计方法，满 足设计和施工要求，保证混凝土工程质量， 并且达到经济合理，制定本规程。
1.0.2 本规程适用于工业与民用建筑及一般构 筑物所采用的普通混凝土配合比设计。
• 除一些专业工程以及特殊构筑物的混凝土
混凝土的性能有哪些-混凝土的性能
混凝土的性能有哪些-混凝土的性能混凝土的性能有哪些-混凝土的性能混凝土，简称为“砼(tóng)”：是指由胶凝材料将骨料胶结成整体的工程复合材料的统称。
下面，店铺就为大家讲讲混凝土的性能，快来看看吧!主要技术性质混凝土的性质包括混凝土拌合物的和易性、混凝土强度、变形及耐久性等。
和易性又称工作性，是指混凝土拌合物在一定的施工条件下，便于各种施工工序的操作，以保证获得均匀密实的混凝土的性能。
和易性是一项综合技术指标，包括流动性(稠度)、粘聚性和保水性三个主要方面。
强度是混凝土硬化后的主要力学性能，反映混凝土抵抗荷载的量化能力。
混凝土强度包括抗压、抗拉、抗剪、抗弯、抗折及握裹强度。
其中以抗压强度最大，抗拉强度最小。
混凝土的变形包括非荷载作用下的变形和荷载作用下的变形。
非荷载作用下的变形有化学收缩、干湿变形及温度变形等。
水泥用量过多，在混凝土的内部易产生化学收缩而引起微细裂缝。
混凝土耐久性是指混凝土在实际使用条件下抵抗各种破坏因素作用，长期保持强度和外观完整性的能力。
包括混凝土的抗冻性、抗渗性、抗蚀性及抗碳化能力等。
强度混凝土硬化后的最重要的力学性能，是指混凝土抵抗压、拉、弯、剪等应力的能力。
水灰比、水泥品种和用量、集料的品种和用量以及搅拌、成型、养护，都直接影响混凝土的强度。
混凝土按标准抗压强度(以边长为150mm的立方体为标准试件，在标准养护条件下养护28天，按照标准试验方法测得的具有95%保证率的立方体抗压强度)划分的强度等级，称为标号，分为C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80、C85、C90、C95、C100共19个等级。
混凝土的抗拉强度仅为其抗压强度的1/10～1/20。
提高混凝土抗拉、抗压强度的比值是混凝土改性的重要方面。
变形和易性混凝土拌合物最重要的性能。
主要包括流动性、粘聚性和保水性三个方面。
它综合表示拌合物的稠度、流动性、可塑性、抗分层离析泌水的性能及易抹面性等。
50081-2019混凝土物理力学性能试验方法
凝土宜采用振动振实；大于70mm的宜用捣棒人工振实；）
2019-11-14
1用振动台振实制作试件应按下述方法进行:
• 1)将混凝土拌合物一次性装入试模,装料时应用抹刀沿试模内壁插 捣,并使混凝土拌合物高出试模上口;
时,捣棒应达到试模底部;插捣上层时,捣棒应贯穿上层后插入下层 20mm~30mm;插捣时捣棒应保持垂直,不得倾斜,插捣后应用抹刀 沿试模内壁插拔数次。 • 3)每层插捣次数按10000m2截面积内不得少于12次。 • 4)插捣后应用橡皮锤或木槌轻轻敲击试模四周,直至插捣棒留下的 空洞消失为止。
2019-11-14
3用插入式振捣棒振实制作试件应按下述方法 进行：
• 1)将混凝土拌合物一次装入试模,装料时应用抹刀沿试模内壁插捣, 并使混凝土拌合物高出试模上口;
• 2)宜用直径为5mm的插入式振捣棒;插入试模振捣时,振捣棒距试 模底板宜为10mm-20mm且不得触及试模底板,振动应持续到表面 出浆且无明显大气泡溢出为止（新版标准增加内容）,不得过振: 振捣时间宜为20s;振捣棒拔出时应缓慢,拔出后不得留有孔洞。
为JG/T 3020）的有关规定,振动频率应为50H士2Hz,空载时振动台面中心点 的垂直振幅应为0.5mm±0.02mm。 • 4.1.3捣棒应符合现行行业标准《混凝土坍落度仪》JG/T 248（旧版为JG 3021）的有关规定,直径应为16mm±0.2mm,长度应为600mm±5mm,端部 应呈半球形。（新版新增）
试件最小 横截面尺 寸（mmxmm
）
19.0 37.5
-
31.5 37.5 63.0
100X100 150X150 200X200
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
干硬性混凝土基本性能
干硬性混凝土是指坍落度为零，显得干稠而难以流动的混凝土拌和物。
由于拌和物比较干稠，不易流动，因此对流动性的表示方法，与塑性混凝土不同。
塑性混凝土用坍落度表示，而干硬性混凝土则用干硬度即维勃度(s)表示。
根据干硬度的大小可把干硬性混凝土分成两类：普通干硬性混凝土(干硬度为30～200s)和特殊干硬性混凝土(干硬度大于200s)。
生产上一般多采用普通干硬性混凝土。
1.快硬早强
于硬性混凝土是一种快硬高强度混凝土，既能提高混凝土质量，又能节省水泥，可以广泛应用于装配式及预应力钢筋混凝土结构。
干硬度较低的也可以应用在现场浇筑少筋及无筋的整体结构中。
如果同时掺入减水剂，则更可以提高混凝土的强度。
采用于硬性混凝土，由于减少了单位用水量，在保持水泥用量不变的情况下，等于降低了水灰比，因而可以提高混凝土强度的50%左右。
当水灰比在0.4以下时，混凝土28d强度可以超出所使用的水泥标号。
干硬性混凝土强度的提高，不仅表现在28d强度上，同时也可以大大提高早期强度：ld可以达到28d 强度的15%，3d可以达到28d强度的50/，7d可以达到28d疆度的70%。
如果再适当掺入些早强剂，早期强度还可以提高的更多一些。
这样，就可以在不采用其他加热养护的条件下，使混凝土达到快硬早强的目的：如果在冬季施工，采用于硬性混凝土，只要辅以简单的蓄热措施，就可以保证满足强度要求。
在常温下施工，还可以起到提前拆模、增加模板周转率的目的。
2.节省水泥
由于干硬性混混凝土的用水量少，混凝土中的游离水分相应减少，内部留存的空隙和毛细管也随之减少，混凝土的密实性得以提高，从而可以大大提高混凝土的抗渗性和抗冻性。
同时还可以提高钢筋的握裹强度，减小干缩等，其他一系列物理性能，都可以得到相当的改善。
在保持混凝土的强度及硬化条件不变的情况上，干硬性混凝土较塑性混凝土能节省水泥101}1～95≯。
干硬性混凝土与塑性混凝土不同之处归纳起来主要是：单位用水量小，塑性混凝土的用水量一般约为180kg/m3左右，而干硬性混凝土的用水量一般只有110_150kg/m3;水灰比小，配制快硬高强度的干硬性混凝土，水灰比一般都在0.5以下，有的低至0. 30甚至0. 25;砂率小，由于和易性不同于塑性混凝土，因此砂率可以减少。
由于干硬性混凝土的用水量少，混凝土密实度提高。
因此，干硬性混凝土具有硬化快、密实度大、强度高、水泥用量少等优点。
在水泥的凝结和硬化一章中已经介绍了水泥的硬化原理。
当水泥与水接触后，水泥颗粒表面即与水产生水化作用，生成Ca(OH)。
并溶解于水中，而且这种作用将一直进行，直到形成Ca( OH)：饱和溶液。
水泥的凝结与硬化速度，则与液相中Ca(OH)：饱和溶液的形成速度密切相关。
而Ca(OH)。
饱和溶液的形成，一方面取决于水泥水化过程中生成的Ca(OH)。
数量及速度;另一方面，则与水化的起始石灰浓度有关。
前者属于水泥品种、矿物组成及硬化温度等方面的问题;后者则属于混凝土中用水量的问题。
由于干硬性混凝土单位用水量少，因此，在水化过程中，Ca(OH)2饱和溶液的形成是比较快的。
由于Ca(OH)：饱和溶液形成速度快，水泥的凝结与硬化乜就加快。
这就是干硬性混凝土硬化快和早期强度高的主要原因。
3.密实度高
干硬性混凝土与塑性混凝土比较，之所以能够提高强度，还应该从干硬性混凝土的组织结构来进行分析。
在混凝土中，如果砂率大，水泥浆多，则骨料间的砂浆层增厚。
此时，砂浆层将成为一种受荷重的材料。
但由于砂浆是薄弱部分，因此混凝土强度不高。
而干硬性混凝土，由于砂率小，水泥砂浆相对减少，经过强力振捣，石子在混凝土中将形成紧密的骨架，骨料间砂浆层较薄。
当外荷作用时，主要由石子骨架来支承。
由于石子强度高，所以混凝土强度就高。
另外，由于干硬性混凝土用水量少，水灰比小，能减少析水，改善了界面区的结构，从而能增加混凝土的密实度，提高水泥浆与砂粒、水泥浆与粗骨料间的胶结强度。
