微硅粉成分指数

微硅粉成分指数

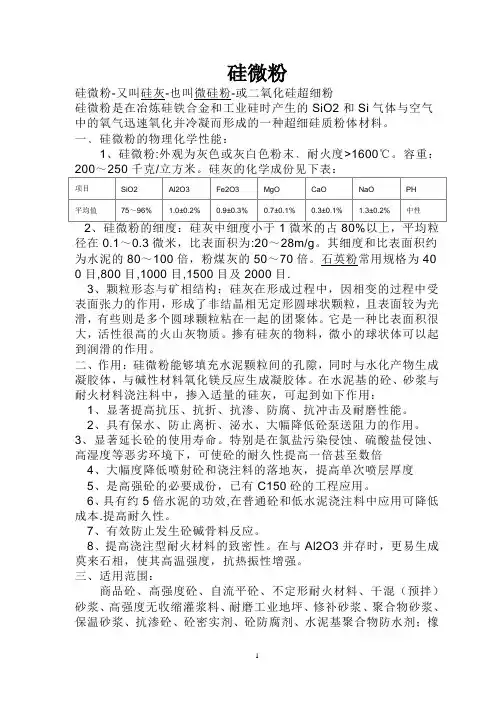

微硅粉的推广应用，标志着我国的建筑行业和陶瓷耐火材料生产进入高技术时期，80 年代，由于微硅粉的应用也带动了其它微粉的应用，随着市场的发展变化，建筑行业、陶瓷及耐火材料要求日益提高，微硅粉的其特的理化性能，将会受到市场更加亲睐，应用前景十分广阔。近几年，微硅粉在建筑和建材行业中应用，达到非常理想的效果，其用途越来越广阔。微硅粉渗入水泥混凝土后能很好地填充于水泥空隙之中，使浆体更微密，另外它还与游离的Ca(OH) 结合，形成稳定的硅酸钙水化物2CaO.SiO2 .H 2O,该水化物凝胶强度高于Ca(OH) 晶体，主要表现在:

（1 ）增加强度。使混凝土抗压、抗折强度大大增加，渗入5-10% 的微硅粉，抗压强度可提高10-30% ，抗折强度提高10% 以上;

（2 ）增加致密度。抗渗性能提高5-18 倍，抗化能力提高 4 倍以上:

（ 3 ）抗冻性：微硅粉混凝土在经过300-500 次快速冻解循环，相对弹性模量降低10-20% ，而普通混凝土通过25-50 次循环，相对弹性模量降低为30-73% ；

（4 ）早强性：微硅粉混凝土使诱导期缩短，具有早强的特性；

（ 5 ）抗冲磨、控空蚀性：微硅粉混凝土比普通混凝土抗冲磨能力提高0.5-2.5 倍，抗空蚀能力提高3-16 倍。

提供以下实验数据供参考：

1 、活性指数试验

原材料（g）控制配比测试试配比525 号硅酸水泥540486微硅粉054软练标准砂13501350水210225砂浆流动度（mm ）111-113113-118抗折强度(mpa)10.2111.4628天抗压强度(mpa)76.183.8活性抗折112指数抗压110

2 、微硅粉掺量对砂浆强度的影响：

原材料用量(g)12345水泥540.0507.6496.8486.0475.2微硅粉032.443.254.064.8标准砂1350.01350.01350.01350.01350.0水238.0238.0238.0238.0238.0减水剂RC00.540.811.081.35微硅粉掺量%0681012砂浆流动度mm1361421421431397 天抗折强度(Mpa)7.667.567.597.197.19抗压强度(Mpa)52.249.653.050.749.628 天抗折强度(Mpa)9.409.689.949.8810.27抗压强度(Mpa)66.070.073.078.084.7

3 、混凝土强度试验：

原材料用量（kg）123水泥488.9499.8440.0微硅粉039.148.9水127.00127.11127.11砂621.7621.7621.7石1262.31262.31262.3最大材料粒径mm202020水灰比0.260.260.26微硅粉掺量%0810减水剂用量% RC1.01.01.0抗压强度7 天龄期62.268.969.628 天龄期79.190.091.0

微硅粉应用陶瓷及耐火材料，可以大大降低浇注料水的用量，大幅度提高浇注料的强度和密度，甚而提高产品质量，改善产品的寿命，是最理想的结合剂和性能改善掺合物。
