模拟量的输入输出

合集下载

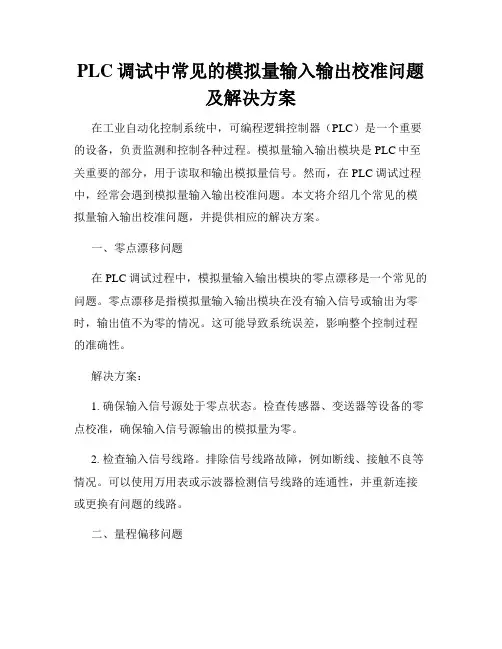

PLC调试中常见的模拟量输入输出校准问题及解决方案

PLC调试中常见的模拟量输入输出校准问题及解决方案在工业自动化控制系统中，可编程逻辑控制器（PLC）是一个重要的设备，负责监测和控制各种过程。

模拟量输入输出模块是PLC中至关重要的部分，用于读取和输出模拟量信号。

然而，在PLC调试过程中，经常会遇到模拟量输入输出校准问题。

本文将介绍几个常见的模拟量输入输出校准问题，并提供相应的解决方案。

一、零点漂移问题在PLC调试过程中，模拟量输入输出模块的零点漂移是一个常见的问题。

零点漂移是指模拟量输入输出模块在没有输入信号或输出为零时，输出值不为零的情况。

这可能导致系统误差，影响整个控制过程的准确性。

解决方案：1. 确保输入信号源处于零点状态。

检查传感器、变送器等设备的零点校准，确保输入信号源输出的模拟量为零。

2. 检查输入信号线路。

排除信号线路故障，例如断线、接触不良等情况。

可以使用万用表或示波器检测信号线路的连通性，并重新连接或更换有问题的线路。

二、量程偏移问题模拟量输入输出模块的量程偏移是指模块的输入输出范围与实际应用范围不一致的情况。

这可能导致模块无法准确读取或输出信号，从而影响控制系统的运行。

解决方案：1. 确定量程设置。

检查PLC程序中模拟量输入输出模块的量程设置是否正确。

根据实际应用要求，调整输入输出模块的量程范围，使其与实际信号范围相匹配。

2. 检查量程设置参数是否正确。

对于某些模拟量输入输出模块，需要手动设置量程参数，例如最小值、最大值等。

确保这些参数与实际应用需求一致，并进行相应的设置。

三、传感器误差问题传感器是模拟量输入输出模块的重要组成部分，常用于测量温度、压力、流量等物理量。

然而，传感器的误差可能导致模块读取的信号不准确，从而影响整个控制系统的性能。

解决方案：1. 校准传感器。

使用专业的仪器设备，对传感器进行定期的校准操作。

校准过程可以根据设备制造商提供的校准方法进行，以确保传感器输出的模拟量是准确的。

2. 检查传感器的接线。

排除传感器接线松动、接点氧化等问题，确保传感器与模拟量输入输出模块的连接可靠稳定。

《模拟量的输入输出》课件

电压输出型设备可以将电信号转换为电压模拟信号，常用于电压源的输出。
电流输出型设备可以将电信号转换为电流模拟信号，常用于需要恒流源的场合。
电阻输出型设备可以将电信号转换为电阻模拟信号，常用于需要调节阻值的场合。
模拟量输出的电路设计
放大电路可以将微弱的电信号放大到足够的幅度，以满
足输出要求。
模拟量输出的电路设计需要考虑信号的放大、滤波、隔
离和保护等方面。
01
02
03
滤波电路可以去除信号中的噪声和干扰，提高信号的纯
净度。
隔离电路可以避免不同电路之间的相互干扰，保护电路
的安全运行。
04
05
保护电路可以防止电路过载、过流和过压等异常情况对
电路的损害。
04
模拟量输入输出转换
模拟量输入输出转换的原理
将物理量转换为模拟量信号的装置。
模拟量与数字量的区别
01 数字量
离散的量，如开关状态、二进制数等。
02 转换方式
模拟量通过连续变化表示物理量，数字量通过离散状态表示信息。
03 传输方式
模拟量信号通过电缆传输，易受干扰；数字量信号通过数字通信传输，抗干扰能力强。
模拟量的应用领域
工业控制
如温度、压力、流量等参数的监测和控制。
模拟量输入的电路设计
模拟量输入的电路设计需要考虑信号源、信号调理电路和测量设备的特性。
信号调理电路的设计需要考虑噪声抑制、抗干扰能力和线性范围等因素，以确保测量结果的准确性和可靠性。
电路设计需要确保信号源与测量设备之间的阻抗匹配，以减小信号损失和失真。
03
模拟量输出
模拟量输出的原理

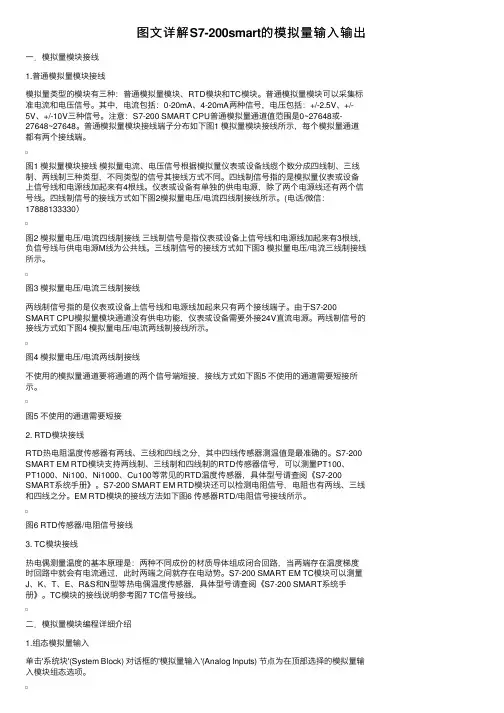

图文详解S7-200smart的模拟量输入输出

图⽂详解S7-200smart的模拟量输⼊输出⼀．模拟量模块接线1.普通模拟量模块接线模拟量类型的模块有三种：普通模拟量模块、RTD模块和TC模块。

普通模拟量模块可以采集标准电流和电压信号。

其中，电流包括：0-20mA、4-20mA两种信号，电压包括：+/-2.5V、+/-5V、+/-10V三种信号。

注意：S7-200 SMART CPU普通模拟量通道值范围是0~27648或-27648~27648。

普通模拟量模块接线端⼦分布如下图1 模拟量模块接线所⽰，每个模拟量通道都有两个接线端。

图1 模拟量模块接线模拟量电流、电压信号根据模拟量仪表或设备线缆个数分成四线制、三线制、两线制三种类型，不同类型的信号其接线⽅式不同。

四线制信号指的是模拟量仪表或设备上信号线和电源线加起来有4根线。

仪表或设备有单独的供电电源，除了两个电源线还有两个信号线。

四线制信号的接线⽅式如下图2模拟量电压/电流四线制接线所⽰。

(电话/微信：178********）图2 模拟量电压/电流四线制接线三线制信号是指仪表或设备上信号线和电源线加起来有3根线，负信号线与供电电源M线为公共线。

三线制信号的接线⽅式如下图3 模拟量电压/电流三线制接线所⽰。

图3 模拟量电压/电流三线制接线两线制信号指的是仪表或设备上信号线和电源线加起来只有两个接线端⼦。

由于S7-200 SMART CPU模拟量模块通道没有供电功能，仪表或设备需要外接24V直流电源。

两线制信号的接线⽅式如下图4 模拟量电压/电流两线制接线所⽰。

图4 模拟量电压/电流两线制接线不使⽤的模拟量通道要将通道的两个信号端短接，接线⽅式如下图5 不使⽤的通道需要短接所⽰。

图5 不使⽤的通道需要短接2. RTD模块接线RTD热电阻温度传感器有两线、三线和四线之分，其中四线传感器测温值是最准确的。

S7-200 SMART EM RTD模块⽀持两线制、三线制和四线制的RTD传感器信号，可以测量PT100、PT1000、Ni100、Ni1000、Cu100等常见的RTD温度传感器，具体型号请查阅《S7-200 SMART系统⼿册》。

模拟量的输入输出

多路开关
传感器控制信号将各种现场的物理量测量出来放大驱动电路受控对象并转换成电信号（模拟电压或电流）
模拟信 D/A 号转换器
I/0 接口
数字信号
6
模拟量的输入通道

传感器（Transducer）

非电量→电压、电流

变送器（Transformer）

转换成标准的电信号

数字量转换为模拟量

低通滤波

平滑输出波形

放大驱动

提供足够的驱动电压，电流
8
二、数/模（D/A）变换器
9
1.D/A 转换器工作原理

典型的D/A 转换器芯片通常由模拟开关、电阻网络以及缓冲电路组成。
D/A 转换的基本原理是利用电阻网络，将N 位二进制数逐位转换成模拟量并求和，从而实现将数字量转化为模 Rf 拟量。
(1) 单缓冲方式。单缓冲工作方式是使输入寄存器或DAC 寄存器中的任意一个工作在直通状态，另一个由CPU 控制。通常WR2和XFER 连接数字地，使DAC 寄存器的输出能够跟随输入，即第二级寄存器工作在直通状态，输入寄存器的控制端ILE 接＋5V， CS接端口地址译码器输出， WR1连接系统总线的IOW信号，电路连接如图
VIN
VN
D/A转换器
VREF D7 D6 D5 D4 D3 D2 D1 D0 OE
36
START 控制逻辑 EOC N位寄存器
锁存缓存器
A/D 转换器的主要性能指标

1. 分辨率

反映了A/D 转换器对输入微小信号变化的响应能力，即能够分辨的最小模拟量。例如，对于8 位A/D 转换器，输入电压满刻度为 5V 时，则对应输入的模拟电压的分辨率为5V/255＝19.5mV。

模拟量的输入输出原理

硬件设置
1).每个模拟量模块可以选着不同的测量类型和范围，通过量程卡上的适配开关可以设定测量的类型和范围。 2).没有量程卡的模块具有适应电压和电流测量的不同接线端子，通过正确的连接可以设置测量的类型。 3).设置类型：A(热电阻、热电偶) B(电压) C(四线制电流) D(二进制电流)
模拟量输入模块 SM331
1).用于将模拟量信号转换为CPU内部处理的数字信号主要成分是A/D转换器。 2).输入的信号一般是模拟量变送器输出的标准直流电压、电流信号。（0~5V,4~20mA) 3).可以直接与温度传感器相连，但这次试验中为了显示当前温度采用了AI818变送及显示功能。 4).外壳上有LED指示灯可以用于显示故障错误且前面板有标签可以标注。
模拟量输出模块SM332
1).用于将CPU送给的数字信号转换为成比列的电流信号或电压信号。 2).各通道均有模拟量输出都有故障指示灯，可以读取诊断信息。 3).由负载和执行器提供器提供电流和电压。 4).额定负载电压均为DC24V,最大短路电流为 25mA,最大开路电压为18V。
模拟量输出模块接线图
模拟量的输入输出原理
制作人
PLC信号模块
模拟量: 在时间上或数值上都是连续的物理量称为，模拟量在时间上或数值上都是连续的物理量称为，一般模拟量
输入输出分别用AI/AO表示。表示。输入输出分别用表示通常用通道表示一路输入信号。通常用通道表示一路输入信号。
模拟信号模块：输入模块模拟信号模块：输入模块SM331 输出模块SM332 输出模块输入输出SM334/SM335 输入输出数字信号模块: 输入模块SM321 数字信号模块输入模块输出模块SM322 输出模块输入输出SM323 输入输出

PLC调试中如何处理模拟量输入输出问题

PLC调试中如何处理模拟量输入输出问题在PLC调试中，处理模拟量输入输出问题是一个重要的技巧。

模拟量输入输出在工业控制领域中起着至关重要的作用，它们可以帮助我们获取和控制温度、压力、流量等模拟信号。

然而，由于各种因素的干扰，模拟量输入输出问题常常会导致系统不稳定或运行异常。

本文将探讨如何处理PLC调试中的模拟量输入输出问题。

第一，了解PLC模拟量输入输出模块的工作原理。

PLC通常配备有模拟量输入模块和模拟量输出模块，它们通过模拟量信号进行数据的输入和输出。

模拟量输入模块用于将模拟信号转换为数字信号，并输入给PLC处理；模拟量输出模块则将PLC输出的数字信号转换为模拟信号，控制外部设备。

了解模块的工作原理，可以帮助我们更好地理解问题所在。

接下来，应注意信号质量的检测和保证。

模拟量信号的质量直接影响着PLC的稳定性和准确性。

因此，在调试过程中应该确保信号的稳定性和准确性。

我们可以使用示波器或者多用途测试仪等工具来检测信号的波形和幅度，确保其在合理范围内。

此外，还要注意信号的干扰问题，如电磁干扰、信号线路的接地问题等，可以通过合理布线和屏蔽措施来减少干扰。

另外，校准和调整模拟量输入输出模块也是必不可少的步骤。

在调试前，我们应对模块进行校准和调整。

对于模拟量输入模块，可以通过校准来确保模块对模拟信号转换的准确性；对于模拟量输出模块，可以通过调整来确保PLC输出的数字信号能够精确控制外部设备。

对于不同的模块，校准和调整的方法和步骤可能会有所不同，我们可以参考相关的技术手册或联系供应商来获取具体步骤。

此外，合理配置采样频率和分辨率也是处理模拟量输入输出问题的关键。

采样频率指的是PLC对模拟信号进行采样的频率，分辨率指的是PLC将模拟信号转换为数字信号的精度。

在调试中，应根据具体的应用需求来合理配置采样频率和分辨率。

如果采样频率过低或者分辨率过低，可能会导致数据丢失或者精度不高；如果采样频率过高或者分辨率过高，可能会增加系统的负荷和成本。

模拟量的输入输出讲解

工作时序
ADDA ～ ADDC
①
地锁址存② ALE/START
③ 启动
EOC
④
OE
转换时间
⑤
D0 ～ D7
3232
ADC0809的工作过程
根据时序图，ADC0809的工作过程如下：
① 把通道地址送到ADDA～ADDC上，选择模拟输入；
② 在通道地址信号有效期间，ALE上的上升沿将该地址锁存到内部地址锁存器；
/WR2=0、/XFER=0 优点：数据接收与D/A转换可异步进行；
可实现多个DAC同步转换输出——
分时写入、同步转换
8 12
VREF IOUT2
11
IOUT1
9 Rfb
3 AGND(模拟地) 20 VCC(+5V或+15V） 10 DGND（数字地）
1616
1717
输入 D0 数据 D7
5V/255=19.6mV 量化误差: 用数字（离散）量表示连续量时，由
于数字量字长有限而无法精确地表示连续量所造成的误差。(字长越长，精度越高)
2727
主要技术指标（续）
绝对量化误差 = 量化间隔/2 = (满量程电压/(2n1))/2 相对量化误差 = 1/2 * 1/量化电平数目 * 100%
D0 ～ D7
写输入寄存器
CS
WR1 ILE（高电平）
写DAC
WR2
寄存器 XFER
（模拟输出电流变化）
1414
工作方式
单缓冲方式
使输入锁存器或 DAC寄存器二者之一处于直通。
CPU只需一次写入即开始转换。控制比较简单。
输入 D0 数据 D7

模拟量输入、输出通道

在能源管理系统中，模拟量输入/输出通道用于监测和控制各种能源设备的运行状态，如电力、燃气等，实现能源的优化利用和节能减排。
医疗设备
在医疗设备中，模拟量输入/输出通道用于监测患者的生理参数和实现设备的控制，如监护仪、呼吸机等。
模拟量输入/输出通道的重要性
80%
提高设备的控制精度
模拟量输入/输出通道能够实时、准确地反映输入信号的变化，从而提高设备的控制精度和稳定性。
模拟量输入通道的参数与性能指标
01
02
03
04
分辨率
分辨率是指模拟量输入通道能够识别的最小电压或电流值，通常以位数或比特数表示。高分辨率的模拟量输入通道能够提供更精确的测量结果。
线性度
线性度是指模拟量输入通道的输入与输出之间的线性关系。理想的线性度应该是100%，但实际中的线性度可能会受到多种因素的影响而有所偏差。
根据接口类型，正确连接信号线，避免信号干扰或数据传输不稳定。
接地处理
为了减少电磁干扰和保护设备，应确保良好的接地措施。
接口保护
在接口电路中加入适当的保护元件，如瞬态抑制二极管、滤波电容等，以防止过压、过流等异常情况对接口造成损坏。
05
模拟量输入/输出通道的调试与校准
调试步骤与注意事项
检查硬件连接
采样速率
精度
采样速率是指模拟量输入通道每秒钟能够采样的次数，通常以赫兹（Hz）或千赫兹（kHz）表示。高采样速率的模拟量输入通道能够提供更准确的实时响应。
精度是指模拟量输入通道的实际输出值与理论输出值之间的最大偏差。精度越高，表示模拟量输入通道的误差越小，测量结果越准确。
03
模拟量输出通道
精度

模拟量输入输出模块参数

模拟量输入输出模块是工业自动化系统中常见的一种设备，用于实现模拟信号的输入和输出。

以下是模拟量输入输出模块的一些主要参数：
1.输入范围：模块的输入范围是指其可以接收的模拟信号的最大和最小值。

这
个范围通常是根据模块的规格和设计要求来确定的。

2.分辨率：分辨率是指模块在模拟信号转换过程中能够分辨的最小变化量。

它
通常用位数来表示，例如12位或16位等。

分辨率越高，模块对模拟信号的精度就越高。

3.采样速率：采样速率是指模块在单位时间内对模拟信号进行采样的次数。

采
样速率越高，模块对模拟信号的响应速度就越快。

4.输出类型：模块的输出类型是指其能够输出的模拟信号的类型。

常见的输出
类型有电压输出和电流输出等。

5.输出范围：模块的输出范围是指其可以输出的模拟信号的最大和最小值。

这
个范围通常是根据模块的规格和设计要求来确定的。

6.线性度：线性度是指模块在输入和输出之间保持线性关系的能力。

线性度越
高，模块对模拟信号的响应就越准确。

7.噪声和漂移：噪声和漂移是指模块在输入和输出过程中引入的误差。

这些误
差会对模拟信号的精度产生影响，因此需要控制在一定的范围内。

总之，模拟量输入输出模块的参数需要根据实际应用需求进行选择和配置，以确保其能够准确、快速地实现模拟信号的输入和输出。

7.4 模拟量的输入输出

模/数(A/D)转换器 (A/D)转换器
一、A/D转换器一、A/D转换器
将连续变化的模拟信号转换为数字信号，以便于计算机进行处理。
1、主要技术指标
1）精度：在A/D转换时，模拟量和数字量之间并不是一一对应的，一般是某个范围的模拟量对应一个数字量，因此，转换精度是指A/D转换器的实际输出数字量与理论输出值接近程度。是由各种因素引起的误差共同决定，误差包括：量化误差、非线性误差、其他误差。 2）转换时间：完成一次AD转换所需要的时间，即从发出启动转换命令信号到转换结束信号有效时间的时间间隔。 3）输入的动态范围；即量程，是指能转换的模拟输入电压的变化范围。分为单极性和双极性两种。
2、A/D转换器的工作原理
实现A/D转换的方法很多，基本转换原理可归纳为比较比较和比较计算两个过程，根据转换方法，A/D转换器分为两大类：计算 1）直接比较型：将被转换的模拟输入信号直接与一个特定的基准源进行比较后得到数字量，如计数式和逐次逼近式。 2）间接比较型：输入的模拟信号不直接与基准源比较，而是将其转换为中间物理量，如时间、频率等，再转换为数字量，如双积分式A/D转换。
～
～
1）首先CPU发出3位通道地址信号ADDC、ADDB、ADDA； 2）在通道地址信号有效期间，使ALE引脚上产生一个由低到高的电平变化，即脉冲上跳沿，它将输入的3位通道地址锁存到内部地址锁存器； 3）给START引脚加上一个由高到低变化的电平，启动A/D转换； 4）变换开始后，EOC引脚呈现低电平，一旦变换结束，EOC 又重新变为高电平； 5） CPU在检测到EOC变高后，输出一个正脉冲到OE端，将转换结果取走。
2）单缓冲方式：就是使DAC0832内部的两个寄存器中，一个处于直通方式，另一个处于锁存方式，输入数据只经过一级缓冲器就送入D/A转换器，被转换为模拟量。一般情况下是将 WR2 和 XFER 接地，使得DAC寄存器处于直通方式，只需执行一次写操作，就可完成D/A转换。 3）双缓冲方式：是使输入寄存器和DAC寄存器均处于锁存状态，数据要经过两级锁存后再送入D/A转换器，即要经过两次写操作才能完成一次D/A转换。将数据写入输入寄存器；将输入寄存器的内容写入DAC寄存器。

模拟量输入输出通道

通常，由于各路模拟信号和A／D的电压范围已知，故可算出对应信号源要求的放大系数。可预先将各路放大倍数的等
效数字量存入RAM中，当CPU要求输入第n路信号时，则由
CPU控制将第n路对应的放大倍数从RAM中取出，经数据总线送入AM-542相应端接点，这样信号便按预先设定的放大倍数进行放大。
第四章模拟量输入输出通道
2．放大器并联反馈电阻方案如图4-12所示，A1、A2组成同相关联差动放大器，A3为起
减法作用的差动放大器。电压跟随器A4 的输入来自A点即共模
电压Ucm,其输出作为运放A1、A2的电源地端，以使A1、A2的电源电压浮动幅度与Ucm 相同，从而大大削弱共模干扰的影响，
这就是共模自举技术。信号从Us1、Us2以差动方式输入，放大器
有结构简单，闭合时接触电阻小，断开时阻抗高，工作寿命较长，不受环境温度影响等优点，在小信号中速度的切换场合仍
可使用。由单个干簧管继电器组成的多路开关均采用开关矩阵
方式，如图4-4所示的开关矩阵可对64个点进行检测和选通， X轴和Y轴的选通电路受CPU控制，其程序框图如图4-5所示。
第四章模拟量输入输出通道
一种以光控制信号的器件，输入端为发光二极管，输出端为光敏三极管。当PIO的某一位为高电平时，经反相为低电平，发光二极管导通并发光，使光敏三极管导通，经倒相输出高电平。光电开关能使输入和输出在电气上完全隔离，主要用于
抗干扰场合。
第四章模拟量输入输出通道
图4-8 光电耦合开关用法之一
第四章模拟量输入输出通道
图4-9(b)是差动多路输入连接方式，模拟量双端输入，双端输出接到运算放大器上。由于运算放大器的共模抑制比较高，故抗共模干扰能力强，一般用于低电平输入，现场干扰较严重，信号源和多路开关距离较远，或者输入信号有各

PLC模拟量输入输出方法

PLC模拟量输入输出方法模拟量的输入方法有两种。

1．用模拟量输入模块输入模拟量把模拟量输入给plc最简洁的方法是，用模拟量输入模块（单元），简称AD单元。

模拟量输入模块的功能是将模拟过程信号转换为数字格式。

模拟量输入流程是通过传感器把物理量转变为电信号，这个电信号可能是离散性的电信号，需要通过变送器转换为标准的模拟量电压或电流信号，模拟量模块接收到标准的电信号后通过A/D转换，转变为与模拟量成比例的数字量信号，并存放在缓冲器里，待CPU读取模拟量模块缓冲器的内容，并传送到指定的存储区中待处理。

使用模拟量输入模块时，要了解其性能，主要的性能如下。

·模拟量规格：指可接受或可输出的标准电流或标准电压的规格，一般多些好，便于选用。

·数字量位数：指转换后的数字量，用多少位二进制数表达。

位越多，精度越高。

·转换路数：只可实现多少路的模拟量的转换，路越多越好，可处理多路信号。

·转换时间：只实现一次模拟量转换的时间，越短越好。

·功能：指除了实现数模转换时的一些附加功能，有的还有标定、平均峰值及开方功能。

2．用采集脉冲输入模拟量PLC可采集脉冲信号，可用于高速计数单元或特定输入点采集。

也可用输入中断的方法采集。

而把物理量转换为电脉冲信号也比较便利。

模拟量输出方法有三种。

1．用模拟量输出模块（单元）掌握输出为使掌握的模拟量能连续、无波动地变化，最好的方法是用模拟量输出模块。

模拟量输出模块的功能是将数字输出值转换为模拟信号，简称DA单元。

模拟量输出模块的参数有诊断中断、组诊断、输出类型选择（电压、电流或禁用）、输出范围选择及对CPU STOP模式的响应。

模拟量输出流程是：CPU把指定的数字量信号传送到模拟量模块的缓冲器中，模拟量模块通过D/A转换器，把缓冲器的内容转变为成比例的标准电压或电流信号，标准电压或电流驱动相应的执行器动作，完成模拟量掌握。

使用模拟量输出模块时应按以下步骤进行：[1]选用。

模拟量输入输出讲解

对输入、输出模拟量的PLC编程的探讨及编程实例解析对于初学PLC编程的人来说，模拟量输入、输出模块的编程要比用位变量进行一般的程序控制难的多，因为它不仅仅是程序编程，而且还涉及到模拟量的转换公式推导与使用的问题。

不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。

比如有3个温度传感变送器：（1）、测温范围为 0~200，变送器输出信号为4～20ma（2）、测温范围为 0~200，变送器输出信号为0～5V（3）、测温范围为－100~500，变送器输出信号为4～20ma（1）和（2）二个温度传感变送器，测温范围一样，但输出信号不同，（1）和(3)传感变送器输出信号一样，但测温范围不同，这3个传感变送器既使选用相同的模拟量输入模块，其转换公式也是各不相同。

一、转换公式的推导下面选用S7-200的模拟量输入输出模块EM235的参数为依据对上述的3个温度传感器进行转换公式的推导：对于(1)和（3）传感变送器所用的模块，其模拟量输入设置为0～20ma电流信号 ,20ma对应数子量=32000，4 ma对应数字量=6400；对于（2）传感变送器用的模块，其模拟量输入设置为0～5V电压信号，5V 对应数字量=32000，0V对应数字量=0；这3种传感変送器的转换公式该如何推导的呢？这要借助与数学知识帮助，请见下图：上面推导出的（2-1）、（2-2）、（2-3）三式就是对应（1）、（2）、（3）三种温度传感变送器经过模块转换成数字量后再换算为被测量的转换公式。

编程者依据正确的转换公式进行编程，就会获得满意的效果。

二、变送器与模块的连接通常输出4～20ma电流信号的传感变送器，对外输出只有 +、- 二根连线，它需要外接24V电源电压才能工作，如将它的+、- 二根连线分别与24V电源的正负极相连，在被测量正常变化范围内，此回路将产生4～20ma电流，见下左图。

单片机的模拟量输入输出

温度控制
根据设定的温度值和当前温度值，单片机通过模拟量输出调节加热元件的功率，实现温度的控制。
温度报警
当温度超过设定的安全范围时，单片机通过模拟量输出驱动报警器，发出报警信号。
案例三：智能家居系统
01
灯光亮度调节
通过模拟量输入，单片机可以接收来自用户控制面板的亮度设定值，通
过模拟量输出调节灯光驱动器的输入电压或电流，实现灯光亮度的调节。
流量控制
通过模拟量输入输出，单片机可以检测流量传感器的流量信号，并根据设定的流量值调节泵或阀门的开度，实现流量的控制。
液位控制
通过模拟量输入输出，单片机可以检测液位传感器的液位信号，并根据设定的液位值调节进出水阀门的开度，实现液位的控制。
THANKS FOR WATCHING
感谢您的观看
掌握模拟量输入输出原理了解模拟量输入输出的基本原理，包括AD转换、DA转换等，是实现模拟量输入输出编程的基础。
合理使用中断单片机的中断功能可以实现实时处理和多任务并发执行，合理使用中断可以提高程序的效率和响应速度。
编程实例解析
模拟量输入实例
以ADC（模数转换器）为例，可以通过编写程序将模拟信号转换为数字信号，实现模拟量的输入。具体实现方法包括选择合适的ADC通道、配置相关寄存器、编写AD转换函数等。
模拟量输入输出在单片机中的应用
传感器数据采集
单片机通过模拟量输入接口采集各种传感器的输出信号，如温度传感器、压力传感器等。
控制系统
单片机通过模拟量输出接口控制外部设备的运行，如电机、灯光等。
信号调理
单片机在模拟量输入输出过程中，可能需要进行信号的放大、滤波、线性化等调理操作，以确保信号的准确性和稳定性。

模拟量输入输出通道dq

DQ通道与AO通道的比较
信号类型
AO通道通常用于输出模拟信号，如控制阀门、电机等，而 DQ通道则主要用于数字信号的输入输出。
数据处理
AO通道输出的模拟信号需要经过数模转换器（DAC）从数字信号转换为模拟信号后输出，而DQ通道则直接处理数字信号。
应用场景
AO通道广泛应用于过程控制、执行器驱动等领域，而DQ 通道则多用于数据通讯、逻辑控制等领域。
表示输出模拟信号的精度，通常以位数（bit）表示。
表示输出模拟信号与输入数字信号之间的线性关系，越接近1表示线性度越高。
输出范围
输出阻抗
表示输出模拟信号的最大值和最小值，根据不同设备需求而定。
表示输出模拟信号的电阻值，影响驱动能力和负载匹配。
05
DQ通道与其他通道的比较
DQ通道与AI通道的比较
高精度化趋势
随着工业自动化水平的提高，对模拟量输入输出通道的精度要求也越来越高。高精度通道能够提供更准确的测量结果，更好地满足生产需求。
智能化趋势
随着物联网和人工智能技术的发展，模拟量输入输出通道正逐渐向智能化方向发展。智能化的通道能够自主完成数据采集、处理、分析和决策，为工业自动化提供更强大的支持。
噪声抑制
通过滤波器或数字信号处理技术减小噪声干扰。
模拟量输入通道的参数
分辨率
表示A/D转换器能够分辨的最小电压或电流变化量。
采样速率
表示A/D转换器每秒能够完成的采样次数。
线性度
表示A/D转换器输出与输入之间的线性关系。
精度
表示A/D转换器的误差范围，通常以百分比表示。
04
模拟量输出通道
模拟量输出通道的种类
模拟量输出通道的原理

恒压供水模拟量输入输出计算公式

恒压供水模拟量输入输出计算公式恒压供水系统是一种常用的给水系统，它能够稳定地将水压保持在设定的恒定值。

在恒压供水系统中，模拟量输入输出计算公式起着重要的作用。

本文将对恒压供水模拟量输入输出计算公式进行详细介绍。

一、恒压供水系统概述恒压供水系统是一种能够根据用户需求自动调节供水压力的系统。

它通过控制水泵的工作状态和频率，实现恒定的水压输出。

恒压供水系统一般由水泵、水箱、压力传感器、变频器等组成。

二、模拟量输入输出计算公式模拟量输入输出计算公式是恒压供水系统中的核心公式，它用于计算输入和输出之间的关系。

一般而言，模拟量输入输出计算公式可以分为两种情况：根据输入计算输出和根据输出计算输入。

1. 根据输入计算输出在恒压供水系统中，常用的输入信号是压力传感器测得的水压力值。

通过测量压力传感器的输出电压或电流，可以得到水压力值。

根据输入计算输出的公式可以表示为：输出 = 输入 * 系数其中，输入表示压力传感器的输出值，系数表示校准系数，用于将输入信号转化为实际的输出值。

2. 根据输出计算输入在恒压供水系统中，常用的输出信号是水泵的工作状态和频率。

通过监测水泵的输出信号，可以得到水泵的工作状态和频率。

根据输出计算输入的公式可以表示为：输入 = 输出 / 系数其中，输出表示水泵的输出信号，系数表示校准系数，用于将输出信号转化为实际的输入值。

三、恒压供水模拟量输入输出计算公式的应用恒压供水模拟量输入输出计算公式在恒压供水系统中具有广泛的应用。

它可以帮助工程师和技术人员准确地控制和调节恒压供水系统的运行状态。

1. 根据输入计算输出的应用通过根据输入计算输出的公式，可以实现对恒压供水系统的控制。

例如，当输入压力传感器测得的水压力值超过设定值时，可以通过调节输出信号，控制水泵的工作状态和频率，以保持恒定的水压输出。

2. 根据输出计算输入的应用通过根据输出计算输入的公式，可以实现对恒压供水系统的监测和诊断。

例如，当水泵的工作状态异常或频率异常时，可以通过监测输出信号，计算出实际的输入值，从而判断系统是否存在故障，并进行相应的维修和调整。

PLC调试中常见的模拟量输入输出问题及解决方法

PLC调试中常见的模拟量输入输出问题及解决方法在PLC（可编程逻辑控制器）调试过程中，模拟量输入输出问题是一种常见的挑战。

本文将探讨PLC调试中常见的模拟量输入输出问题，并提供一些解决方法。

1. 电源问题当PLC的电源供应不稳定或电源线路存在噪音时，模拟量输入输出的准确性可能会受到影响。

为了解决这个问题，可以考虑以下措施：- 确保PLC的电源电压稳定，使用稳定性高的电源设备。

- 使用滤波器或稳压器来减少电源噪音。

- 对电源线路进行绝缘和屏蔽，以减少外界干扰。

- 定期检查电源线路，确保连接良好。

2. 信号干扰模拟量信号容易受到电磁干扰或信号回路的交叉干扰。

以下方法可帮助解决信号干扰问题：- 使用防干扰的电缆或信号线，降低干扰的影响。

- 将模拟量输入线路与高压电源线路或高频电源线路保持一定的距离，以减少相互干扰。

- 如果信号线路较长，可以考虑使用信号放大器或信号隔离器来提高信号抗干扰能力。

3. 精度问题PLC模拟量输入输出模块的精度是保证系统运行准确的重要指标。

如果模块精度较低，可能导致输出信号不准确。

以下是几种解决方法：- 选择具有较高精度的模拟量输入输出模块。

- 校准模块，确保输入输出信号的准确度。

- 确保传感器的精度和测量范围与模块匹配，以避免精度损失。

- 定期检查模块的性能，确保其正常工作。

4. 信号转换问题在PLC系统中，有时需要将不同类型的信号进行转换，例如将电压信号转换为电流信号。

在进行信号转换过程中可能会出现问题。

以下是一些应对方法：- 理解信号转换的原理，确保正确连接转换装置。

- 检查转换装置的输入输出范围和转换精度，确保其满足系统要求。

- 验证信号转换后的准确性，可以通过比对与信号源的实际值来进行检查。

5. 信号采样频率信号采样频率是指PLC系统对模拟量输入信号的采样速率。

如果采样频率过低，可能无法准确捕捉到信号的快速变化。

以下方法可用于解决采样频率问题：- 确认PLC的采样频率是否满足系统需求。

模拟量输入输出讲解

不同的传感变送器，通过不同的模拟量输入输出模块进行转换，其转换公式是不一样的，如果选用的转换公式不对，编出的程序肯定是错误的。

编程者依据正确的转换公式进行编程，就会获得满意的效果。

模拟量输入输出模块的工作原理

模拟量输入输出模块的工作原理嘿，朋友们！今天咱来唠唠模拟量输入输出模块的工作原理。

你可以把这个模拟量输入输出模块想象成一个神奇的“翻译官”。

咱生活中的很多物理量，像温度啦、压力啦、流量啦等等，它们就像各种不同语言的信息。

而这个“翻译官”呢，就能把这些“外语”给翻译成计算机能懂的“数字语言”，这就是输入的过程。

比如说，温度传感器检测到了当前的温度，然后把这个温度信息传递给模拟量输入模块。

它就像一个超厉害的接收员，稳稳地接住这些信息，再经过一系列的处理和转换，把温度变成了计算机能识别和处理的数字信号。

这多牛啊！那输出呢，也很好理解呀。

计算机处理完数据后，要让一些设备按照它的指令来行动，这时候模拟量输出模块就登场啦！它就像是一个传达命令的使者，把计算机发出的数字信号又给转换成实际的物理量，比如控制电机的转速啦、调节阀门的开度啦等等。

你想想看，要是没有这个“翻译官”，计算机和那些物理设备怎么沟通呀？那不就乱套啦！就好比两个人，一个只会说中文，一个只会说英文，没有翻译的话，根本没法交流嘛！再打个比方，模拟量输入输出模块就像是一座桥梁，连接着数字世界和现实世界。

它让这两个世界能够相互理解、相互配合。

而且哦，这个模块工作起来可认真啦，一点都不马虎。

它得保证信息的准确传递，不能有一点差错，不然整个系统可能就会出问题哦。

就像我们说话一样，得把意思表达清楚，不能含含糊糊的。

在很多自动化控制系统中，模拟量输入输出模块可都是不可或缺的重要角色呢！它默默地工作着，为我们的生活带来了很多便利。

比如工厂里的自动化生产啦，智能家居里的各种智能控制啦，都有它的功劳呢！所以啊，可别小看了这个小小的模拟量输入输出模块，它虽然不显眼，但却发挥着大大的作用呢！它就像一个幕后英雄，一直在为我们的生活默默奉献着。

你说是不是很厉害呀？反正我觉得是超厉害的！原创不易，请尊重原创，谢谢!。
