3.8 采用Quartus II软件的宏功能模块lpm_counter设计 一个模为60的加法计数器，进行编译和仿真，查看仿真结果。 3.9 采用Quartus II软件的宏功能模块lpm_rom，用查表 的方式设计一个实现两个8位无符号数加法的电路，并进行 编译和仿真。 3.10 先利用LPM_ROM设计4位×4位和8位×8位乘法器各 一个，然后用Verilog语言分别设计4位×4位和8位×8位乘 法器，比较两类乘法器的运行速度和资源耗用情况。 3.11 用数字锁相环实现分频，假定输入时钟频率为10MHz， 想要得到6MHz的时钟信号，试用altpll宏功能模块实现该电 路。
1995）和大多数Verilog-2001标准（IEEE13642001），还支持VHDL1987标准（IEEE标准10761987）和VHDL1993标准（IEEE标准1076-1993）。
3. 优化布局布线
Setting对话框的Fitter Settings页指定控制时序驱动 编译和编译速度的选择，如下图所示。
3.1.5 生成测试文件
（ ） 生 成 测 试 文 件 并 存 盘
1
（2）对测试文件进行设置
3.1.6 设置仿真软件的路径
3.1.7 Quartus自动调用Modelsim进行仿真
3.1.8 将二分频器生成一个元件符号
3.2 Modelsim 图形界面仿真 Modelsim 工作界面
（1）启动Modelsim，转换工作目录
数据线、地址线宽度设置
控制端口设置
添加.mif文件
如下图所示是基于ROM实现的4位×4位的无符号数 乘法器电路图，其参数设置为： LPM_WIDTH=8 LPM_WIDTHAD=8 LPM_FILE=mult_rom.mif
设计工具Quartus II简介
设计工具Quartus II简介二十世纪后半期，随着集成电路和计算机技术的飞速发展，数字系统也得到了飞速发展。
在可编程集成电路的开发过程中，以计算机为工作平台，融合了电子应用技术，计算机技术，智能化技术最新成果的电子设计自动化（Electronic Design Automation）技术能辅助各种规模的设计工作。
Quartus II是Altera 提供的FPGA/CPLD开发集成环境，Altera是世界最大可编程逻辑器件供应商之一。
Quartus II在21世纪初推出，是Altera前一代FPGA/CPLD集成开发环境MAX+plus II 的更新换代产品，其界面友好，使用便捷。
在Quartus II上可以完成设计输入、HDL综合、布线布局(适配)、仿真和下载和硬件测试等流程，它提供了一种与结构无关的设计环境，使设计者能方便地进行设计输入、快速处理和器件编程。
Altera的Quartus II 提供了完整的多平台设计环境，能满足各种特定设计的需要，也是单芯片可编程系统(SOPC) 设计的综合性环境和SOPC 开发的基本设计工具，并为Altera DSP 开发包进行系统模型设计提供了集成综合环境。
Quartus II设计工具完全支持VHDL、Verylog 的设计流程，其内部嵌有VHDL、Verilog 逻辑综合器。
Quartus II也可以利用第三方的综合工具，如Leonardo Spectrum Synplify Pro FPGA Complier II并能直接调用这些工具。
同样，Quartus II具备仿真功能，同时也支持第三方的仿真工具，如ModelSim。
此外，Quartus II与MATLAB和DSP Builder结合，可以进行基于FPGA的DSP系统开发，是DSP硬件系统实现的关键EDA工具。
Quartus II包括模块化的编译器。
编译器包括的功能模块有分析综合器(Analysis &Synthesis)、适配器(Filter)、装配器( Assembler)、时序分析器(Timing Analyzer)、设计辅助模块(Design Assistant)、EDA网表文件生成器(EDA Netlist Writer) 和编辑数据接口(Complier Database Interface 等。
3 Quartus II集成开发工具
EDA技术与应用
第三章 Quartus II集成开发工具
教学重点
Quartus II原理图设计 基于LPM单元库的设计
3.1 Quartus II原理图设计
原理图编辑
综合 FPGA / CPLD 器件和电路系统 FPGA / CPLD 适配 时序与功能 仿真
FPGA / CPLD 编程下载
设置Lpm_mult模块
2 LPM设计举例
（1）输入lpm_counter宏模块
（2）设置lpm_counter宏模块
使用端口 异步清零aclr、时钟输入clock 数据输出q、进位输出cout 设定参数
双击PIN NAME，命名引脚a、b、cout、sout
单击拖动鼠标，连接好电路
半加器原理图
（4）原理图文件存盘 File | Save As 命名为adder.bdf，保存到工程目录
2 创建工程（File | New Project Wizard）
（1）指定工程目录、名称和顶层设计实体
（2）将设计文件加入工程中
设置仿真模式
5 观察仿真结果
（1）启动仿真器
Processing | Start Simulation （2）查看波形图 Processing | Simulation Report View | Fit in window
半加器时序仿真波形图
3.1.4 全加器设计与仿真
1. 将半加器生成为1个元件符号
或在编辑窗口单击右键，选择Insert | Symbol （3）展开 primitives | logic 调入and2、xor primitives | pin 调入input、output
Insert symbol Edit | Insert Symbol
第三章 Quartus II集成开发工具
教学重点
Quartus II原理图设计 基于LPM单元库的设计
3.1 Quartus II原理图设计
原理图编辑
综合 FPGA / CPLD 器件和电路系统 FPGA / CPLD 适配 时序与功能 仿真
FPGA / CPLD 编程下载
设置Lpm_mult模块
2 LPM设计举例
（1）输入lpm_counter宏模块
（2）设置lpm_counter宏模块
使用端口 异步清零aclr、时钟输入clock 数据输出q、进位输出cout 设定参数
双击PIN NAME，命名引脚a、b、cout、sout
单击拖动鼠标，连接好电路
半加器原理图
（4）原理图文件存盘 File | Save As 命名为adder.bdf，保存到工程目录
2 创建工程（File | New Project Wizard）
（1）指定工程目录、名称和顶层设计实体
（2）将设计文件加入工程中
设置仿真模式
5 观察仿真结果
（1）启动仿真器
Processing | Start Simulation （2）查看波形图 Processing | Simulation Report View | Fit in window
半加器时序仿真波形图
3.1.4 全加器设计与仿真
1. 将半加器生成为1个元件符号
或在编辑窗口单击右键，选择Insert | Symbol （3）展开 primitives | logic 调入and2、xor primitives | pin 调入input、output
Insert symbol Edit | Insert Symbol
QUARTUS II 使用入门
2、 QUARTUS II系统安装
2.1 QUARTUS II安装
对于安装Quartus II 7.2版本的系统必须满足以下最低要求： 硬件：运行速度为866MHz或更快Pentium III 以上计算机，
系统内存容量大于256M。
操作系统：Microsoft Windows 2000或Microsoft Windows XP。
编译的启动方法：
选择Processing菜单的Start Compilation项即可启动全程编译
编译过程中，status窗口会显示出当前的编译的进度。
下方的process栏中会显示出编译信息，如果有出错信 息就会在其中显示。双击出错的条文，即会弹出对应的
VHDL文件。
如果编译成功，就会出现一个编译成功的信息窗口 。
3.5 应用RTL电路观察器
Quartus II支持网表文件对应的RTL电路的生成。方法如下： 选择菜单Tool中的Netlist viewers项，在出现的次级菜单中选 择RTLviewer,即可观察到设计文件对应的RTL电路结构
3.6 引脚分配
所谓引脚分配就是将设计项目的输入输出端口分配到目 标芯片的对应管脚。引脚的分配可以由分配编辑器实现，也
（3）将设计项目的端口信号选入波形编辑器。 选择菜单Edit中的Insert Node or Bus项，弹出Insert Node or Bus对话框 .
单击Node Finder按钮出现Node Finder对话框
在Node Finder对话框的Filter框中选择“Pins: all”，然后单 击List按钮，此时在下方的Nodes Found窗口出现设计项目 中的所有端口的名称。
Quartus II的许可文件的设定步骤如下： 选择菜单Tools/LicenseSetup，弹出图7.2 所示 “LicenseSetup”对话框。 单用户许可方式(single-user licenses)：在“License file”对话框，点击“…”按钮选择License.dat 文件即可。 最后单击OK，完成设定。文件所许可的AMPP and MegaCore functions会出现在“Licensed AMPP/MegaCore functions”窗口中。
集成开发平台QuartusII操作基础课件
配置项目设置
根据设计需求，配置项目设置，如选择目标器件、设 置编译选项等。
设计版本控制
初始化版本控制
在Quartus II中初始化版本控制系 统（如Git），以便跟踪和管理设 计文件的历史版本。
提交更改
在完成设计修改后，提交更改到 版本控制系统，记录更改内容和 提交者信息。
查看版本历史
通过版本控制系统查看设计文件 的历史版本，以便进行回滚或比 较不同版本之间的差异。
集成开发平台Quartus II操作基础 课件
• Quartus II软件安装与配置 • 设计输入与编译 • 引脚分配与布局 • 时序仿真与调试 • 硬件编程与配置 • 项目管理与版本控制
01
Quartus II软件安装与配置
安装步骤
下载Quartus II安装程序
访问Altera官网，根据操作系统选择对应的版本下载。
输标02入题
在Quartus II中，可以通过“Program Device”菜单 选择USB Blaster编程方式，并设置相应的参数，如 编程文件、编程方式、编程地址等。
01
03
在进行USB Blaster编程时，需要注意芯片的安全操 作电压和电流范围，以及编程数据的校验和错误处理
。
04
USB Blaster编程通常需要使用Altera提供的USB Blaster驱动程序，以便将FPGA芯片与计算机连接起 来。
FPGA配置模式选择
Quartus II提供了多种FPGA配置模式， 如快速配置、全局配置和分布式配置等 。
在Quartus II中，可以根据实际需求选 择合适的配置模式，并设置相应的参数 ，如配置方式、配置地址等。
分布式配置适用于将多个配置文件分布 在FPGA的不同区域的情况，以实现灵活 的硬件设计。
根据设计需求，配置项目设置，如选择目标器件、设 置编译选项等。
设计版本控制
初始化版本控制
在Quartus II中初始化版本控制系 统（如Git），以便跟踪和管理设 计文件的历史版本。
提交更改
在完成设计修改后，提交更改到 版本控制系统，记录更改内容和 提交者信息。
查看版本历史
通过版本控制系统查看设计文件 的历史版本，以便进行回滚或比 较不同版本之间的差异。
集成开发平台Quartus II操作基础 课件
• Quartus II软件安装与配置 • 设计输入与编译 • 引脚分配与布局 • 时序仿真与调试 • 硬件编程与配置 • 项目管理与版本控制
01
Quartus II软件安装与配置
安装步骤
下载Quartus II安装程序
访问Altera官网，根据操作系统选择对应的版本下载。
输标02入题
在Quartus II中，可以通过“Program Device”菜单 选择USB Blaster编程方式，并设置相应的参数，如 编程文件、编程方式、编程地址等。
01
03
在进行USB Blaster编程时，需要注意芯片的安全操 作电压和电流范围，以及编程数据的校验和错误处理
。
04
USB Blaster编程通常需要使用Altera提供的USB Blaster驱动程序，以便将FPGA芯片与计算机连接起 来。
FPGA配置模式选择
Quartus II提供了多种FPGA配置模式， 如快速配置、全局配置和分布式配置等 。
在Quartus II中，可以根据实际需求选 择合适的配置模式，并设置相应的参数 ，如配置方式、配置地址等。
分布式配置适用于将多个配置文件分布 在FPGA的不同区域的情况，以实现灵活 的硬件设计。

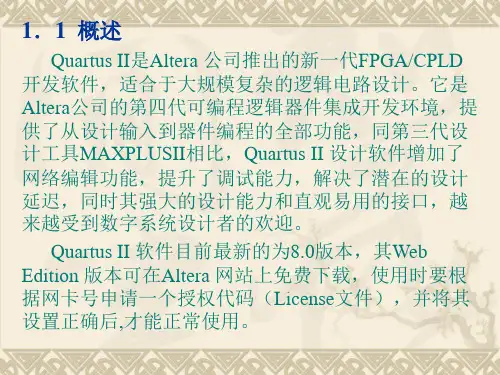

QuartusII介绍
