热电阻pt100三线制接法

热电阻pt100三线制接法热电阻PT100是一种常用的温度传感器，它能够将温度转换为电阻值。

而PT100的三线制接法是一种常见的连接方式，能够有效地提高测量精度和抗干扰能力。

在PT100三线制接法中，有三根导线分别连接到PT100传感器的三个端口上。

其中两根导线被用作电源线，另外一根导线则用作信号线。

这种接法相比于常见的两线制接法，能够消除导线电阻对测量结果的影响，提高了测量的准确性。

在实际应用中，PT100三线制接法常用于长距离传输和抗干扰要求较高的场合。

由于导线电阻对测量结果的影响被消除，可以更准确地测量温度。

同时，通过增加一根导线，可以降低因外界干扰而引起的误差，提高了测量的稳定性和可靠性。

在进行PT100三线制接法的连接时，需要注意以下几点：1. 确保导线的连接正确无误。

其中，两根电源线需要连接到电源，信号线则连接到测量仪器或控制系统。

2. 导线的选择要合适。

一般情况下，导线的截面积越大，电阻越小，对测量结果的影响就越小。

因此，建议选择截面积较大的导线。

3. 导线的长度要适中。

导线的长度过长会增加电阻，从而影响测量精度；而长度过短则可能影响测量的范围。

因此，在选择导线长度时，需要根据具体情况进行合理搭配。

4. PT100的接线盒要密封良好。

接线盒的密封性能对于保护导线和传感器非常重要，能够防止水分、灰尘等进入，避免损坏传感器或导线。

PT100三线制接法是一种提高测量精度和抗干扰能力的方法。

通过正确连接导线，可以消除导线电阻对测量结果的影响，提高测量的准确性和稳定性。

在实际应用中，我们应当根据具体需求选择合适的导线和长度，并确保接线盒的密封性能良好。

这样才能更好地利用PT100三线制接法进行温度测量，满足工业生产和科学实验的需求。

pt100温度传感器测量电路

pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。

450/1023*5/(0.33442-0.12438)≈10.47 。

其实，计算的方法有多种，关键是要按照传感器的mV/℃为依据而不是以被测温度值为依据，我们看看加上非线性校正系数：10.47*1.1117=11.639499 ，这样，热心朋友的计算结果就吻合了。

PT100温度传感器三线制ok

PT100 温度传感器三线制 OK引言PT100 温度传感器是一种常用的温度探测器，它能够将环境温度转化成电阻值来进行温度检测。

在 PT100 传感器中，使用电流对电阻进行测量，这时就需要采用三线制 PT100 传感器。

本文将介绍 PT100 温度传感器的三线制原理、读取电路设计和电路接线方式。

原理PT100 温度传感器是通过利用铂金属导线的电阻随温度变化而变化，来检测环境温度的。

在欧洲，经常使用 PT100 温度传感器来测量温度的各种物理参数，比如流量、气压、温度等等。

PT100 传感器是一个三端口组成的设备，其中一个端口为 PT100 的接地。

我们可以将 PT100 传感器接入一个恒流源电路中，在这个恒流源电路中通过对传感器的旁路电路测量电压来确定 PT100 传感器的阻值以及环境温度。

通常，我们都使用恒流源电路来驱动 PT100 传感器。

三线制 PT100 温度传感器电路设计三线制 PT100 温度传感器需要使用恒流和电压测量电路来完成温度测量。

为了进行测量，我们需要引入一个参考电阻器。

参考电阻器通常是一个稳定的、已知阻值的电阻器。

它需要与 PT100 温度传感器并联使用，以便测量 PT100 传感器的阻值。

我们可以通过使用电容器、运放和稳压器来设计三线制 PT100 温度传感器电路。

电容器和稳压器可以消除电压的抖动，使电路更加稳定。

运放可以放大电压信号，并将电压信号转换成数字信号。

这里有一个常用的 PT100 温度传感器三线制电路设计：PT100温度传感器三线制电路设计PT100温度传感器三线制电路设计在上面的电路设计中，我们使用了 LM358 运放，它可以将 PT100 传感器电压输出信号转换成数字信号。

参考电阻器和 PT100 传感器并联，共同构成电路的电阻。

LM358 运放只有单电源，因此我们必须先确定输入电压范围和运放供电电压范围，以便将输入电压转换到电压范围内。

在这个电路设计中，我们使用较低的供电电压来获得更高的电流稳定性。

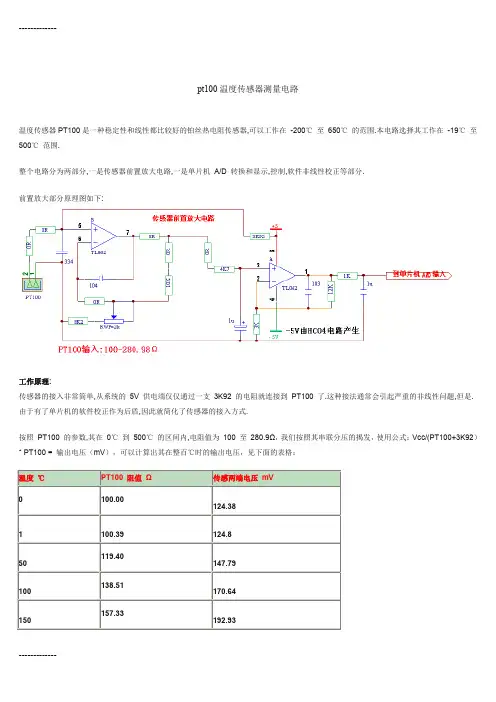

[整理]pt100温度传感器测量电路.

pt100温度传感器测量电路温度传感器PT100是一种稳定性和线性都比较好的铂丝热电阻传感器,可以工作在-200℃至650℃的范围.本电路选择其工作在-19℃至500℃范围.整个电路分为两部分,一是传感器前置放大电路,一是单片机A/D 转换和显示,控制,软件非线性校正等部分.前置放大部分原理图如下:工作原理:传感器的接入非常简单,从系统的5V 供电端仅仅通过一支3K92 的电阻就连接到PT100 了.这种接法通常会引起严重的非线性问题,但是.由于有了单片机的软件校正作为后盾,因此就简化了传感器的接入方式.按照PT100 的参数,其在0℃到500℃的区间内,电阻值为100 至280.9Ω，我们按照其串联分压的揭发，使用公式：Vcc/(PT100+3K92）* PT100 = 输出电压（mV），可以计算出其在整百℃时的输出电压，见下面的表格：温度℃PT100 阻值Ω传感两端电压mV0100.00124.381 100.39 124.850 119.40147.79100 138.51170.64150 157.33192.93200175.86214.68250194.10235.90300212.05256.59350229.72276.79400247.09296.48450264.18315.69500280.98334.42单片机的10 位A/D 在满度量程下，最大显示为1023 字，为了得到PT100 传感器输出电压在显示500 字时的单片机A/D 转换输入电压，必须对传感器的原始输出电压进行放大，计算公式为：(500/1023 * Vcc)/传感器两端电压( mV/℃) ，（Vcc＝系统供电＝5V），可以得到放大倍数为10.466 。

关于放大倍数的说明：有热心的用户朋友询问，按照(500/1023 * Vcc)/传感器两端电压不能得到10.466 的结果，而是得到11.635的结果。

实际上，500 个字的理想值是无法靠电路本身自然得到的，自然得到的数字仅仅为450 个字，因此，公式中的500℃在实际计算时的取值是450 而不是500 。

温度传感器的接线方法及规律

pt100温度传感器是一种以铂（pt）作成的电阻式温度传感器，其将温度变量转换为可传送的标准化输出信号，主要用于工业过程温度参数的测量和控制。

pt100铂电阻传感器有三条引线，可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有一定的规律。

传统的方法虽然简单，但是有很多不足。

使用通用传感器接口芯片，只需要一个对温度不敏感的参考电阻，把pt100接上uti的电路，可以通过mcu得到pt100和参考电阻的比例，从而得到阻值和温度。

这种方法非常适用于基于微处理器（mcu）的系统，uti所有的信息只通过一mcu兼容的信号输出，这样大大的减少了各分立模块之间的外接线和耦合器。

pt100 温度传感器0℃时电阻值为100ω，电阻变化率为0.3851ω/℃。

由于其电阻值小，灵敏度高，所以引线的阻值不能忽略不计，采用三线式接法可消除引线线路电阻带来的测量误差，pt100铂电阻传感器可用a、b、c（或黑、红、黄）来代表三根线，三根线之间有如下规律：a 与b或c之间的阻值常温下在110欧左右，b与c之间为0欧，b与c在内部是直通的，原则上b与c没什么区别。

仪表上接传感器的固定端子有三个：a线接在仪表上接传感器的一个固定的端子.b和c接在仪表上的另外两个固定端子，b和c线的位置可以互换，但都得接上，。

如果中间接有加长线，三条导线的规格和长度要相同。

热电阻的3线和4线接法：是采用2线、3线、4线，主要由使（选）用的二次仪表来决定。

一般显示仪表提供三线接法，pt100一端出一颗线，另一端出两颗线，都接仪表，仪表内部通过桥抵消导线电阻。

一般plc为四线，每端出两颗线，两颗接plc输出恒流源，plc通过另两颗测量pt100上的电压，也是为了抵消导线电阻，四线精确度最高，三线也可以，两线最低，具体用法要考虑精度要求和成本。
