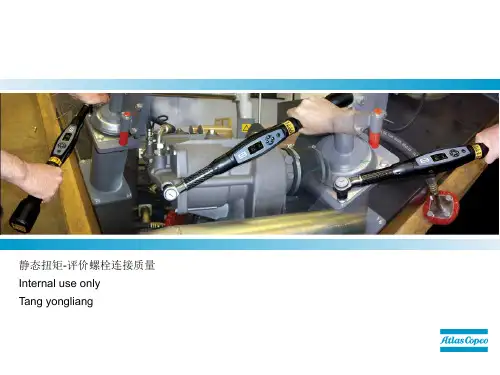

静态扭力设定及测试规范
静态扭矩-评价螺栓连接质量全解
手测 (静态) 112 110 111 110 113 109 110 111 113 112 111.1 1.4 4.1
均值 标准偏差 (Sigma) 3 Sigma
测量静态扭矩的方法
方法1：返松法 方法2：标记法 方法3：拧紧法 方法4：瞬时松动法（break away)
拧紧法
工具：Atlas st_wrench ST_wrench可实现全部测静态扭矩的方法
Break away法
扭矩时间策略 Breakaway 扭矩
ST wrench 有一套高级的算法来检测 breakaway 点。这种算法对普通摩擦 条件下和高摩擦条件下正确计算出残 余力矩的效果都非常出色。
连接 A
连接 B
自动补偿 操作工的影响较小 Breakaway T/A 跟扭矩方式类似，但使用角度而 不是时间 操作工的影响被完全消除
Peak Torque Snug Torque
拧紧法 vs break-away vs 动态扭矩
拧紧法 vs break-away
Break away法比拧紧小，因为取消了操作工延时的影响
Committed to sustainable
productivity
工位：吉利轮胎拧紧机 衰减过大原因：特殊涂层 解决方法：PM dyna tork策略
衰减过大和解决方法-CASE N
工位：YOUR CASE… 衰减过大原因：YOUR CASE… 解决方法：YOUR CASE…
ST-wrench的对手介绍
GWK（德国）/QUAN TEC MCS ISI（型号）
常用工具：表盘扳手，数显扳手
拧紧法缺点
静态力矩检查 峰值力矩 : 操作工看螺栓开始动
