_电子百拼练习1
电子百拼练习
电子百拼练习题1、如图所示，灯L1与L2并联，电路中电流方向如箭头所示。
试根据电流方向在图中的方框中选填电池或开关的符号，使电路连接符合要求。
2、将下图给出的元件用导线按要求连接起来，标出电流流动的方向。
电路图（1）：用一个开关控制灯泡和发光二极管。
电路图（2)：使用两个开关，灯泡和发光二极管总是同时亮或同时灭，电机和发光二极管只有两个开关都闭合时才同时工作。
3、如图所示，虚线方框表示某校一块科技实验田和值班室，现有足够长的细导线(导线电阻忽略不计)，小灯泡、电铃、电池组、开关各一个，导线若干。
为了防止牲畜闯入实验田，利用这些材料，请你为值班室看护人员设计一个报警电路。
要求：情况正常时，值班室内灯是亮的、电铃不响；有牲畜闯入时，碰倒栅栏会拉断细导线，灯亮同时电铃响。
按电路图拼装完成实验显示电路的功能1、并联报警电路M2、并联太空大战电路M3、手控闪闪灯21 4、串联音乐电路5、并联电灯电路中学题6、调光调速电路7、自动路灯电路8、音量可调的调频收音机9、奇妙的双闪灯10、测谎器11、上图为一万能震荡电路，其中更改图中的一些元件参数，就可得到不同的用途。
1、原图为汽船声振荡器。
2、把电容器C1改为0.02uF，把开关K改为电建，即可做成莫尔斯电键练习器。
3、把原图C1改为10uF，就成了节拍器了。
4、原图C1用0.02uF，把AB两点连接起来，可发出“嘟。
嘟。
”的警示声。
5、原图C1用0.02uF，R2改为触摸板，就变成了测谎器电路。
6、原图C1用0.02uF，R2改为光敏电阻，就成了光控报警器电路。
7、把原图C1改为10uF，SP改为6V小电珠，就成了闪光器。
8、把原图C1改为蜂鸣器，把开关K改为电建，也可做成莫尔斯电键练习器。
9、把原图C1用0.02uF，C2改为0.1uF，把AB两点用电键连接起来连接起来，可发出“Bi-Bu、Bi-Bu”的救护车警笛声。
10、把原图C1改10uF，在NPN管的E脚和电源负之间加入LED发光管(注意极性)，可做成声光节拍器。
2020年学无涯电子百拼试题10泉州小学百拼
小学组现场拼装图（一）三个开关与两盏灯混联控制（限时3分钟）合上开关后，两盏灯同时点亮，吸合干簧管或按下电键，2.5V灯泡熄灭，同时6V灯泡变得更亮。
注意：合上开关后，两灯泡必须同时点亮；吸合干簧管或按下电键，2.5V灯泡必须熄灭，而6V灯泡得变得更亮；缺一均视为无效。
小学组现场拼装图（二）磁控延时声光蜂鸣音乐门铃（限时3分钟）合上开关，发光二极管闪亮，蜂鸣片发出音乐声，持续一段时间后蜂鸣片停止发音，发光二极管停止闪烁；吸合干簧管，蜂鸣片发出音乐声，同时发光二极管闪烁再持续一段时间。
注意：发光二极管不亮，蜂鸣片不发音，缺一均视为无效。
蜂鸣片发出音乐声，同时发光二极管闪烁，缺一均视为无效。
小学组现场拼装图（三）吹灭电灯（限时3分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。
小学组现场拼装图（三）吹灭电灯（限时3分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。
小学组创新拼装图（一）天黑报警警车声（限时3分钟）合上开关，用手遮挡光敏电阻，喇叭响起警车声。
R1光敏电阻R2100kΩ电阻VT PNP三极管IC报警集成电路BL喇叭S2开关GB3V电池小学组创新拼装图（二）音量可调的调幅中波收音机（限时4分钟）合上开关，调节可变电容器，并转动整机的方向，可以收听到中波电台广播，调节可变电阻可以调整音量大小。
R1 100k电阻R2 10k电阻R3可变电阻C1可变电容器C20.02μf电容器C310μf电容器C40.1μf电容器L天线线圈IC1高频放大集成电路IC2功率放大集成电路BL喇叭S开关GB1、GB23V电池。
电子百拼制作入门知识百题
电子百拼制作入门知识百题一、电的基础知识1、电是什么？电有几种？电有何重要特性？电是最早从“摩擦起电”现象中表现出来实物的一种属性。
电有正负两种。
“同性相斥，异性相吸”是电的重要特性。
2、如何理解“电是实物的一种属性”？电来源于实物本身一般情况，实物本身就存在等量的正负电荷，因而不显示电的特性；由于某种原因当实物失去或得到某种电荷，对外才会显示电的特性。
3、“摩擦起电”是物体变成带电状态的唯一方法，请说明？不对。
除了摩擦之外，受热、化学变化等其它原因都可能使物体变成带电状态。
4、什么是导体和绝缘体？举例说明。
容易导电的物体叫导体；极不容易导电的物体叫绝缘体。
金属物和带杂质的水溶液都是导体；塑料、空气、干燥的木头是绝缘体。
5、塑料棒与羊毛摩擦后能吸起小纸绡，而金属物不能，所以金属物无法“摩擦起电”，对吗？为什么？不对，金属物同样可以“摩擦起电”只是因为金属为良导体，电荷很快通过人体对地放电中和，所以不显示带电状态。
6、各种导体导电性能都一样吗？不一样。
例如铜的导电性能比铝好，铝的导电性能又比铁好。
而带杂质的水溶液的导电性能较差，但还是属于导体。
7、导体为什么容易导电？而绝缘体不容易导电？导体存在可以移动的电荷，绝缘体中可以移动的电荷极少所以导体容易导电，而绝缘体不容易导电。
8、绝缘体在任何情况下都不导电吗？举例说明。
不对。
如空气在电压达到一定强度，就会被电离变成导体。
雷电就是空气在高压静电下突然变成导体的自然现象。
9、什么叫“击穿”现象？原来是绝缘体的物质处在高压电场下变成了导体，这一现象称为“击穿现象”，雷电就是空气被高压静电击穿的一种现象。
10、人体为什么也会导电？人体含有大量的溶解有其他物质的水溶液，因此也会导电。
11、电流是怎样形成的？导体中能够自由移动的电荷在外电力的作用下，进行有规则的移动，就形成电流。
12、表示电流大小的单位是用哪位科学家的名字来命名的他的主要贡献是什么？表示电流大小的单位是用法国科学家安培的名字来命名。
中小学电子百拼比赛练习题
中小学幼儿园电子百拼练习题（1）三个开关与两盏灯混联控制（限时3分钟）合上开关后，两盏灯同时点亮，吸合干簧管或按下电键，2.5V灯泡熄灭，同时6V灯泡变得更亮。
注意：合上开关后，两灯泡必须同时点亮；吸合干簧管或按下电键，2.5V灯泡必须熄灭，而6V灯泡得变得更亮；缺一均视为无效。
中小学幼儿园电子百拼练习题（2）磁控延时声光蜂鸣音乐门铃（限时3分钟）合上开关，发光二极管闪亮，蜂鸣片发出音乐声，持续一段时间后蜂鸣片停止发音，发光二极管停止闪烁；吸合干簧管，蜂鸣片发出音乐声，同时发光二极管闪烁再持续一段时间。
注意：发光二极管不亮，蜂鸣片不发音，缺一均视为无效。
蜂鸣片发出音乐声，同时发光二极管闪烁，缺一均视为无效。
中小学幼儿园电子百拼练习题（3）吹灭电灯（限时3分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。
中小学幼儿园电子百拼练习题（4）警车、报警和救护车声（限时3分钟）装配好时发出警车声，先合上开关，变为报警声；然后关闭开关，并按住电键，发出救护车声。
需三种声音都能响，才有效。
注意：不能同时使开关和电键都合上，否则会无声。
中小学幼儿园电子百拼练习题（5）电动声光门铃（限时3分钟）合上开关，蜂鸣片发出音乐声，同时灯亮，等音乐声停止，可按动电键或者只要轻轻拧动一下电动机小轴，音乐声再次响起，同时灯亮。
注意：音乐声和灯泡亮灭必须同时出现和消失，缺一均视为无效。
电键和电动机必需都能控制，缺一均视为无效。
中小学幼儿园电子百拼练习题（6）床头定时灯（限时3分钟）合上开关，只要用手按下电键，灯泡即可点亮，并延时一段时间才熄灭。
注意：用手按下电键，灯泡必须点亮；还可延时一段时间才熄灭。
否则视为无效。
中小学幼儿园电子百拼练习题（7）声光中音警车声（限时3分钟）合上开关，喇叭就会发出中音的警车声，同时灯泡点亮。
注意：必须合上开关后才发出响声，开关断开，警车声立刻停止。
缺一均视为无效。
中小学幼儿园电子百拼练习题（8）高灵敏声控音乐门铃（限时3分钟）合上开关，等音乐声停止后，只要拍手或吹口哨音乐声可再次响起。

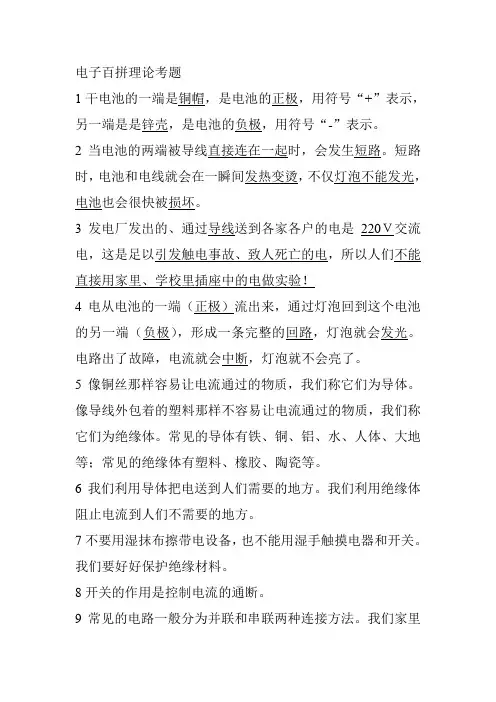

电子百拼理论考题
电子百拼理论考题1干电池的一端是铜帽，是电池的正极，用符号“+”表示，另一端是是锌壳，是电池的负极，用符号“-”表示。
2当电池的两端被导线直接连在一起时，会发生短路。
短路时，电池和电线就会在一瞬间发热变烫，不仅灯泡不能发光，电池也会很快被损坏。
3发电厂发出的、通过导线送到各家各户的电是220Ｖ交流电，这是足以引发触电事故、致人死亡的电，所以人们不能直接用家里、学校里插座中的电做实验！4电从电池的一端（正极）流出来，通过灯泡回到这个电池的另一端（负极），形成一条完整的回路，灯泡就会发光。
电路出了故障，电流就会中断，灯泡就不会亮了。
5像铜丝那样容易让电流通过的物质，我们称它们为导体。
像导线外包着的塑料那样不容易让电流通过的物质，我们称它们为绝缘体。
常见的导体有铁、铜、铝、水、人体、大地等；常见的绝缘体有塑料、橡胶、陶瓷等。
6我们利用导体把电送到人们需要的地方。
我们利用绝缘体阻止电流到人们不需要的地方。
7不要用湿抹布擦带电设备，也不能用湿手触摸电器和开关。
我们要好好保护绝缘材料。
8开关的作用是控制电流的通断。
9常见的电路一般分为并联和串联两种连接方法。
我们家里的照明电路一般用并联方法连接的。
10电压的单位是伏特，用Ｖ表示。
一节电池的电压是1.5Ｖ，两节电池串联起来的电压就是3Ｖ所以小灯泡特别亮。
两节电池并联起来，电压还是 1.5Ｖ。
所以小灯泡不太亮。
电路中的电压超过了小灯泡上标的1.5Ｖ。
灯泡太亮会烧坏小灯炮的。
11连接两个小灯泡的方法有串联和并联，把两个小灯泡串联起来，电流只有一条通路，如果其中一个灯泡坏了，另一个也不亮，如果电源电压是 1.5Ｖ，会把电压平均分给两个小灯泡，两个小灯泡的电压是0.75Ｖ所以灯泡会比较暗；把两个小灯泡并联起来，电流有两条通路，如果其中一个灯泡坏了，另一个仍然亮着，如果电源电压是 1.5Ｖ，两个小灯泡的电压都是1.5Ｖ，灯会比较亮。
全国电子百拼小学组练习题
全国电子百拼小学组练习题————————————————————————————————作者：————————————————————————————————日期：第十二届江苏省青少年电子技师认定活动电子百拼小学组练习题一、按图拼装题1.LED模拟电路（17）LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。
按图拼装，接通开关，绿色LED灯点亮了，马上试试看啦！。
2.电路短路模拟电路（4）“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被"短路"了。
"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！3.电灯模拟电路（5）电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。
4.电机的模拟电路（9）按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！5.飞碟模拟电路（21）按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“呼”的一声飞上天空了……（注意：飞碟严禁对人飞行！）6.电动机正反转模拟电路（25）接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。
7.电灯的串联模拟电路（27）按图拼装，知道什么是串联电路吗？想一下……接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏（断路损坏）另一个灯泡也不会点亮。
8.LED与电机的串联模拟电路（32）按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。
中小学电子百拼比赛练习题
中小学幼儿园电子百拼练习题（1）三个开关与两盏灯混联控制（限时3分钟）合上开关后，两盏灯同时点亮，吸合干簧管或按下电键，2.5V灯泡熄灭，同时6V灯泡变得更亮。
注意：合上开关后，两灯泡必须同时点亮；吸合干簧管或按下电键，2.5V灯泡必须熄灭，而6V灯泡得变得更亮；缺一均视为无效。
中小学幼儿园电子百拼练习题（2）磁控延时声光蜂鸣音乐门铃（限时3分钟）合上开关，发光二极管闪亮，蜂鸣片发出音乐声，持续一段时间后蜂鸣片停止发音，发光二极管停止闪烁；吸合干簧管，蜂鸣片发出音乐声，同时发光二极管闪烁再持续一段时间。
注意：发光二极管不亮，蜂鸣片不发音，缺一均视为无效。
蜂鸣片发出音乐声，同时发光二极管闪烁，缺一均视为无效。
中小学幼儿园电子百拼练习题（3）吹灭电灯（限时3分钟）合上开关，等灯点亮，只要对着话筒吹气，可以暂时将灯吹灭，不一会儿灯又亮了。
中小学幼儿园电子百拼练习题（4）警车、报警和救护车声（限时3分钟）装配好时发出警车声，先合上开关，变为报警声；然后关闭开关，并按住电键，发出救护车声。
需三种声音都能响，才有效。
注意：不能同时使开关和电键都合上，否则会无声。
中小学幼儿园电子百拼练习题（5）电动声光门铃（限时3分钟）合上开关，蜂鸣片发出音乐声，同时灯亮，等音乐声停止，可按动电键或者只要轻轻拧动一下电动机小轴，音乐声再次响起，同时灯亮。
注意：音乐声和灯泡亮灭必须同时出现和消失，缺一均视为无效。
电键和电动机必需都能控制，缺一均视为无效。
中小学幼儿园电子百拼练习题（6）床头定时灯（限时3分钟）合上开关，只要用手按下电键，灯泡即可点亮，并延时一段时间才熄灭。
注意：用手按下电键，灯泡必须点亮；还可延时一段时间才熄灭。
否则视为无效。
中小学幼儿园电子百拼练习题（7）声光中音警车声（限时3分钟）合上开关，喇叭就会发出中音的警车声，同时灯泡点亮。
注意：必须合上开关后才发出响声，开关断开，警车声立刻停止。
缺一均视为无效。
中小学幼儿园电子百拼练习题（8）高灵敏声控音乐门铃（限时3分钟）合上开关，等音乐声停止后，只要拍手或吹口哨音乐声可再次响起。
初中电子百拼试题及答案
初中电子百拼试题及答案一、选择题（每题2分，共10分）1. 电子百拼中，通常使用哪种类型的电池作为电源？A. 干电池B. 锂电池C. 铅酸电池D. 太阳能电池答案：A2. 在电子百拼中，LED灯的正负极连接方式是？A. 正极接正极，负极接负极B. 正极接负极，负极接正极C. 任意连接D. 以上都不对答案：B3. 下列哪个元件不是电子百拼中常用的基本元件？A. 电阻B. 电容C. 二极管D. 变压器答案：D4. 电子百拼中，若要实现一个简单的开关控制电路，应该使用哪种开关？A. 滑动变阻器B. 光敏电阻C. 按钮开关D. 电位器答案：C5. 电子百拼中，若要实现一个简单的声控开关，应该使用哪种传感器？A. 光敏传感器B. 热敏传感器C. 声音传感器D. 压力传感器答案：C二、填空题（每空1分，共10分）1. 在电子百拼中，电路的基本组成包括电源、________、开关和负载。
答案：导线2. 当电路中的电流超过元件的额定电流时，可能会造成________。
答案：元件损坏3. 在电子百拼中，使用LED灯时，需要注意其正负极的连接，否则LED灯将不会发光，甚至可能________。
答案：烧毁4. 电子百拼中，电阻的单位是欧姆，用符号________表示。
答案：Ω5. 电子百拼中，电路的三种基本状态包括通路、断路和________。
答案：短路三、简答题（每题5分，共10分）1. 请简述电子百拼中使用二极管的作用。
答案：二极管在电子百拼中主要起到单向导电的作用，它只允许电流从其正极流向负极，而不允许电流反向流动，常用于整流电路中。
2. 描述电子百拼中如何实现一个简单的光控开关电路。
答案：在电子百拼中，实现一个简单的光控开关电路，可以使用光敏电阻作为传感器，当光线强度变化时，光敏电阻的阻值会发生变化，通过这个变化来控制电路的通断，从而实现光控开关的功能。
全国电子百拼中学组练习题
全国电子百拼中学组练习题第十二届江苏省青少年电子技师认定活动电子百拼中学组练习题一、按图拼装题1.LED模拟电路（17）LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。
按图拼装，接通开关，红色LED灯点亮了，马上试试看啦！。
2.电路短路模拟电路（4）“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被"短路"了。
"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！3.电灯模拟电路（5）电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。
4.电机的模拟电路（9）按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！5.飞碟模拟电路（21）按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“呼”的一声飞上天空了……（注意：飞碟严禁对人飞行！）6.电动机正反转模拟电路（25）接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。
7.电灯的串联模拟电路（27）按图拼装，知道什么是串联电路吗？想一下……接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏（断路损坏）另一个灯泡也不会点亮。
8.LED与电机的串联模拟电路（32）按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。
9.LED与电阻的串联模拟电路（31）按图拼装，接通开关，LED点亮了，关闭开关，LED就会熄灭。
电子百拼练习题小学组(带彩图)1
操作题（小学组）（5.1k的电阻没有用可调电阻效果能出来）1 按图拼搭后，合上开关，发光二极管和灯泡都不会亮，请你用图中的元器件，必要时可增减导线，重新组合一个电路，要求合上开关后，灯泡和发光二极管都会亮。
2按图拼搭电阻限流电路3 按图拼搭搬电电灯电路++abcd10k100红绿搬电点灯 请按右图拼搭并显示功能。
把10uF电容器放在a、b处一下（充电），再移到c、d处放置（放电）,此时两只发光二极管亮，放电结束，发光二极管熄灭。
10微法3V3V按照题目用绿的514 下图是电光枪电路，每按一下电键“，”灯泡就会亮一下后马上熄灭。
请你完成电路实验，显示电路功能。
（开关换成电键）5 按电路图完成实验，并显示电路的功能。
电容器的充电与放电6 按图拼搭电灯慢慢开亮电路慢开慢关的电灯，合上开关，关灯时，慢慢熄灭。
7 按图拼搭无光就亮电路请按电路图拼搭一个光控路灯。
接通开关，调整电位器，使灯泡无光照时自动点亮。
有光照时灯泡不亮。
++100KRP 47K光敏电阻6V 灯泡PNPNPN无光就亮的电路8 按图拼搭键控可控硅供电电路9 按下图拼搭后，合上开关，发光二极管和灯泡都不会亮，请你用图中的元器件，必要时可增减导线，重新组合一个电路，要求合上开关后，灯泡和发光二极管都会亮。
10 按图拼搭电子节拍器电路+47kRP 1K10uFNPNPNP3V请按电路图拼搭一个电子节拍器。
接通开关，喇叭发出“哒 ！哒！”声。
调整电位器，可改变节奏声音快慢。
电子节拍器11 按图拼搭单管调光灯电路+47K3V单管调光灯按图完成实验，实现电路功能。
+3V1001KPNP6V12 请按图拼搭定时电灯电路创新题13 这个电路合上开关，发光二极管和灯泡都不亮。
修改成：合上开关发光二极管亮，合上开关再按下电键，灯泡亮，发光二极管熄灭。
14 点亮发光二极管电路哪里错了？请把正确的做出来。
15下图是演示电容器充放电的实验电路，要求按下电键S1时，发光二极管D1亮，表示电容器在充电；按下电键S2时，绿色发光二管D2亮，表示电容器在放电。
电子百拼区练习题
1、观察图1所示电路，合上开关，灯泡亮、发光二极管发光、电机转动，和我
们家里的电灯、冰箱、微波炉一样，都是并联使用的.发光二极管串联一个电阻的原因是防止通过发光二极管的电流太大而损坏发光二极管。
电子百拼中的红色发光二极管下面我们已经给大家连接了一个100欧的保护电阻。
请你按照电路原理图，拼装实现功能。
（5分）
图1
2、图2所示电路为并联报警电路，请你按照电路原理图，拼装实现功能。
（5分）
图2
3、图3所示电路，合上开关，灯泡闪烁发光，停止后，按下电键，灯泡再次闪
闪发光。
请你按照电路原理图，拼装实现功能。
（10分）
图3
4、观察图4，合上开关，生日音乐声响起，同时发光二极管闪闪发光，停止后
按下电键，音乐再次响起，发光二极管闪闪发光。
请你按照电路原理图，拼装实现功能。
（10分）
图4
5、观察图5，闭合拨动开关，喇叭发出救护车的声音，同时灯泡点亮。
请你按照电路原理图，拼装实现功能。
（20分）
图5
6、图6所示电路是能传递信息的双向门铃，装好电路，用软导线将电键与灯泡引出装在门外，开关装在室内，主人在家的时，合上拨动开关，有客人来访时按一下电键，门铃声响起提醒主人有客人来访，同时室外灯亮，告知客人屋内有人；主人不在时，断开拨动开关，有客人来访时，按下电键，喇叭中无音乐响起，灯也不亮，告知客人屋内无人。
请你按照电路原理图，拼装实现功能。
（20分）
图6
7、观察图7，闭合拨动开关，按下电键后松开，喇叭发出音乐机枪声。
请你按照电路原理图，拼装实现功能。
（30分）
图7。
电子百拼练习题
小学A组指定电路（二）调频收音机合上开关，按T可选台小学A组创新拼装图（三）间歇性闪烁彩灯（限时5分钟）小学B组现场拼装图（二）触摸声光太空大战（限时5分钟）中小学幼儿园电子百拼图竞赛试题小学B组创新电路（一）电灯非门电路（限时3分钟）电键S未按下灯亮；电键S按下灯灭。
R 1K电阻VT NPN 三极管（52号）G 6V灯泡S 电键GB 6V电池合上开关，发光二极管闪闪发光，并且保持一段时间后熄灭，稍停片刻后又开始闪闪发D红色发光二极管IC音乐集成电路G3V电池S开关用手反复碰触触摸板，即可控制太空大战发出各种声音，同时发光二极管闪闪发光。
中小学幼儿园电子百拼图竞赛题小学B 组创新拼装图（二） 蜂鸣变音报警器（限时5分钟）复合管调光灯（限时3分钟）磁控延时放大型音乐门铃（限时3分钟）初中组现场拼装图（三）天亮就响的调幅收音机（限时5分钟）IC 报警集成电路 F 蜂鸣片 L 天线线圈 R 可变电阻 S 开关 GB 3V 电池合上开关，调节可变电阻到不同的位置，蜂鸣片可分别发出消合上开关，用手遮住光敏电阻无光照时，收音机不响；当光照光敏电阻时，调节可变电容器，并转动整机的方向，可以收听到中波电台广播，调节可变电阻可以调整音量大小。
R1 光敏电阻 R2 100k Ω电阻 R3 10k Ω电阻 R4 可变电阻 C1 可变电容器 C2 0.02μf 电容器 C3 10μf 电容器 C4 0.1μf 电容器 L 天线线圈 IC1 高频放大集成电路 IC2 功率放大集成电路 BL 喇叭 S1 开关GB1、GB2 3V 电池合上开关，慢慢调节可变电阻，灯光亮度随之变化。
R1 可变电阻 R2 1k Ω电阻 VT1 PNP 三极管 VT2 NPN 三极管 S 开关 G 6V 灯泡 GB 6V 电池注意：当开关S 合上时，灯泡必须随着可变电阻的调整亮度变合上开关，等音乐声停止后，用磁棒吸合一下干簧管，音乐又重新演奏一遍。
电子百拼-小学第十二课报警集成电路
声音的传播方式 声音都可以在哪里传播呢？
声音可以在固体 中传播
声音可以在空气中传播
声音可以在液体中 传播
报警集成电路 接电源正极
接电源负极
接喇叭
左上角和右上角的两个扣子是做什么的呢？
报警集成电路
听到的声音越清楚。
练习一： 将漫画场景与相应的电路图连接起来
练习二：选择其中一个电路图，搭建并演示效果
电路图一
练习二：选择其中一个电路图，搭建并演示效果
电路图二
练习二：选择其中一个电路图，搭建并演示效果
电路图三
练习二：选择其中一个电路图，搭建并演示效果
电路图四
搭建参考一
搭建参考二
搭建参考三
第四步：在回形针上再系上一根同样长短的绳，使纸 杯之间有两条线绳相连。
请听一听两种方式的传话筒，说话声音 有什么变化？
现象：用一根线连接的传声 筒传话，听到的声音小。用 两根线连接的传声筒传话，
听到的声音大。
原理：当人发出声音的时候，传声筒受 到了振动，带动棉线绳也振动起来，接 着，收听方的传声筒也受到了振动，所 以我们就能听到声音了。传声筒之间的 线绳越粗，声音的传播越不容易衰减，
第十二课 报警集成电路
请你帮我设计一盏可调台灯 要求：电压3V；红色发光二极管
W1 W1
你还知道生活中哪些关于可变电阻的应用呢？请你尝试搭 建可调风扇
请你尝试搭建可调风扇
参考搭建
你知道声音是如何产生的吗？
请你像我这样做
做一做：请你将手放在脖子的喉咙处，发声音“啊”~ 你发现了什么？
知识小百科
全国电子百拼小学组练习题
第十二届江苏省青少年电子技师认定活动电子百拼小学组练习题一、按图拼装题1.LED模拟电路（17）LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。
按图拼装，接通开关，绿色LED灯点亮了，马上试试看啦！。
2.电路短路模拟电路（4）“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被"短路"了。
"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！3.电灯模拟电路（5）电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。
4.电机的模拟电路（9）按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！5.飞碟模拟电路（21）按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“ 呼”的一声飞上天空了……（注意：飞碟严禁对人飞行！）6.电动机正反转模拟电路（25）接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。
7.电灯的串联模拟电路（27）按图拼装，知道什么是串联电路吗？想一下……接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏（断路损坏）另一个灯泡也不会点亮。
8. LED与电机的串联模拟电路（32）按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。
9. LED与电阻的串联模拟电路（31）按图拼装，接通开关，LED点亮了，关闭开关，LED就会熄灭。
电子百拼练习题
1、如图1所示电路为床头定时灯，晚上起床时，只要用手按一下电键，灯泡亮，过一会灯泡会发生什么现象（），如果将100μF的电容换成10μF，观察发生什么现象（）。
图1 图2
2、如图2所示，按下电键，观察到什么现象（），松开电键，用磁铁吸合干簧管，观察到什么现象（）
3如图3所示，合上开关，等音乐停止后，拍拍手，观察到什么现象（）;如果话筒调换方向接入电路，拍拍手，观察到什么现象（）。
图3 图4
4、如图4所示，合上开关，调节可变电阻，观察到什么现象（）；将100K电阻换成光敏电阻，可变电阻调到适当位置，然后用几个手指头在光敏电阻上方弹动，观察到什么现象（）
5、如图5所示，将本电路安装在电梯照明灯旁，在灯泡正常发光时，合上开关，观察到什么现象（），如果灯泡损坏，会观察到什么现象（）。
图5 图6
6、如图6所示，合上开关，用手触摸触摸板，观察到什么现象（）；如果要实现飞碟电路的功能，电路该如何变化（）。
7、如图7所示，合上开关，用手触摸触摸板，观察到什么现象（），AB与CD之间的元件互换，在用手触摸触摸板，观察到什么现象（）。
图7 图8
8、如图8所示，合上开关，慢慢调节虚线框1中的元件，灯光亮度随之发生均匀变化，请问虚线框1中的元件是（），虚线框2中的元件是（）.。
电子百拼选择题小高组真题
电子百拼基础选择题（小高组）1. 电是最早从“摩擦起电”现象中表现出来实物的一种属性。
电荷有( B )两种。
“同性相斥，异性相吸”是电荷的重要特性。
A 、高压和低压`B 、正电荷和负电荷`C 、交流和直流2. “摩擦起电”是物体变成带电状态的唯一方法？答案：（ B ）A 、是B 、不是C 、可能是3. 下列事例中，不属于电现象的是 （A ）A ．春天花开时，会闻到扑鼻的花香B ．夏季雷雨时，天空中划过的闪电C ．秋天夜晚，脱毛衣时常听到“噼啪”声D ．冬季晴天，梳头时常看到头发随塑料梳子飘动4. 下列各种粒子，不带电的是 （ C ）A ．原子核B ．质子C ．中子D ．电子5. 下列粒子中，带负电的是 （ A ）A ．电子B ．质子C ．中子D ．原子6. 摩擦起电是日常生活中常见的现象，在某些场所可能会引发安全事故。
下列是张贴在加油站中的安全标识，其中与摩擦起电有关的是 （ B ）7. 电视机的荧光屏上经常有许多灰尘，这主要是因为 （ D ）A ．灰尘的自然堆积B ．荧光屏有较强的吸附灰尘的能力C ．电视机工作时，屏表面温度较高，吸附灰尘D ．电视机工作时，屏表面有静电吸附灰尘8. 关于电荷间的相互作用，下列描述正确的是 （ B ）A ．异种电荷相互排斥B ．同种电荷相互排斥C ．同种电荷相互吸引D ．电荷间相互作用只有吸引9. 下列哪种现象属于摩擦起电 （ A ）A ．梳头时塑料梳子摩擦头发，头发随梳子飘起来B ．同种电荷相互排斥C ．电源给用电器供电D ．利用风力发电10. 下列说法正确的是 （ A ）A ．油罐车底拖一条铁链是为了防止摩擦起电造成危害B ．与头发摩擦过的气球能吸引细小水流，是因为气球和水流带上了异种电荷C ．磁浮列车是利用磁极间相互作用增大机车牵引力D ．电脑中安装的微型风扇是为了除尘11. 下列关于导体和绝缘体的说法中错误的是 （ D ）A ．容易导电的物体叫导体，不容易导电的物体叫绝缘体AB C D 禁止放易燃物 禁止梳头 熄火加油 禁止吸烟B．金属能导电的原因是因为金属里面有自由的电子C．绝缘体也能带电D．绝缘体不能导电的原因是因为绝缘体内没有电子12．高效节能的LED灯，其核心元件发光二极管的主要材料是 ( C )A．陶瓷 B．超导体 C．半导体 D．橡胶13．通常情况下，下列学习用品属于导体的是 ( C )A．塑料直尺 B．橡皮擦 C．铅笔芯 D．硬纸板14．在常温干燥的情况下，下列餐具属于导体的是 ( C )A．塑料筷子 B．陶瓷碗 C．不锈钢勺 D．玻璃果盘15．实验时用铜导线连接电路元件，导线中的铜属于 ( A )A．导体B．半导体C．绝缘体D．超导体16. 人体为什么也会导电呢？人体内含有大量的（A）有其他物质的水溶液，因此也会导电。
全国电子百拼小学组练习题1
第十二届XX省青少年电子技师认定活动电子百拼小学组练习题一、按图拼装题1.LED模拟电路〔17〕LED是二极管的其中一种，导通后会发光，通常也被叫做“发光二极管”，其功率小，节省电，还可制造成各种各样的颜色，通常会被用作各种类型的指示灯。
按图拼装，接通开关，绿色LED灯点亮了，马上试试看啦！。
2.电路短路模拟电路〔4〕“短路”是指电路元器件的两端被导体直接连通了；按图拼装，红色LED亮起，但只要你按下电键，LED就熄灭了，这是因为LED的两端被直接连通了，也就是被"短路"了。
"短路"对电路是危害性的，犹其是在电源的两端，如果被短路了会严重发热甚至会烧坏整个电路，所以在拼接电路时要特别注意，不能用导片直接连接在电池的两端！！！3.电灯模拟电路〔5〕电灯可以照明，你知道照明电路是如何工作的吗？按图拼装，接通开关，灯泡就亮了；断开开关，灯泡熄灭了。
4.电机的模拟电路〔9〕按图拼装，接通开关，电机转了，断开开关，电机就停了，是不是很神奇呢，马上试试看啦！5.飞碟模拟电路〔21〕按图拼装好电路，装上风叶，接通开关，电机转了，等电动机转速达到一定速度时，突然关闭开关，飞碟就“呼”的一声飞上天空了……〔注意：飞碟严禁对人飞行！〕6.电动机正反转模拟电路〔25〕接好电路后，用磁棒靠近干簧管，电动机转动了，灯泡也点亮了；移开磁棒，接通开关，灯泡点亮，再按下电键，电机就反向转动了。
7.电灯的串联模拟电路〔27〕按图拼装，知道什么是串联电路吗？想一下……接通开关，两个灯泡同时点亮了；在该串联电路中，如果其中的一个灯泡损坏〔断路损坏〕另一个灯泡也不会点亮。
8.LED与电机的串联模拟电路〔32〕按图拼装，接通开关，LED点亮了，电机却不转，知道为什么吗？因为LED能通过的电流很小，而电机导通工作的电流比LED大很多，所以电机就不会转。
9.LED与电阻的串联模拟电路〔31〕按图拼装，接通开关，LED点亮了，关闭开关，LED就会熄灭。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆市第21届青少年科技模型大赛中学组电子模型竞赛试题一、判断题（10分）（请在扩弧内，正确的打“√”，错误的打“×”）1、串联电池的总电压等于各电池两端电压之和。
（）2、如果二极管正极接电池负极，二极管依然导通。
（）3、电池正极和负极可以用导线直接相连（）4、电解电容有正负极，所以不能传送交流信号。
（）5、三极管是由两只二极管组成的。
（）6、手电筒里的两节干电池并联的。
（）7、蒸馏水不是导体。
（）8、二极管和三极管都是由半导体材料制成的。
（）9、三极管可以对电压或电流进行放大。
（）10、测量电路中的电流时，电流表应当串联在被测电路中。
（）11、电容器并联，其总电容值变大。
（）12、三极管不可以起到开关作用。
( )13、光线越强，光敏电阻的电阻值越大。
( )14、两个电阻并联，则这两个电阻两端电压不一样大。
( )15、铅笔芯是半导体材料。
( )16、流过电阻器的电流减小，电阻两端的电压随之增大。
( )17、两个电阻串联，则流过这两个电阻的电流一样大。
( )18、喇叭是把电压信号转变成声音的器件。
（）19、两个不同电压的电池可以串联使用。
（）20、电容在电路中具有放大电流作用。
（）二、选择题（10分）1、白炽灯通常用钨丝作为灯丝，这主要是因为钨的( )A．比热容大 B．熔点高 C．导电性好 D．容易氧化2、关于磁场的下列说法中正确的是( )A．地磁的南极与地理北极完全重合 B．地磁南极在地理南极附近C．磁场对放入其中的磁体有力的作用 D．磁场对任何物质都有力的作用3、当温度不变时，决定导体电阻大小的因素是( )A．通过导体的电流 B．加在导体两端的电压C．导体的材料、长度和横截面积 D．通过导体横截面的电荷量4、下列用电器中，不属于电磁铁的应用的是( )A．电铃 B．电磁起重机 C．电磁继电器 D．电炉5、发光二极管是能把（？）转换成（？）的半导体器件。
（）A．热能、光能 B．光能、热能 C．电能、光能 D．光能、电能6、串联电路中若元器件的电阻增大，则电路中电流（）A．减小 B．增大 C．说不定怎样变化 D．不变7、图1所示为（）型三极管。
A．NNP B．PNP C．NPN D．PPN 图18、日常生活中所说的“开灯”指的是（）A．接通开关 B．断开开关 C．以上说法都不对 D．跟开关没关系9、以下哪项不是电路的组成部分（）A．用电器 B．导线 C．电流 D．电源10、下列装置属于电热器的是( )A ．电视机B ．电熨斗C ．电动机D ．蓄电池11、如图2所示，灯泡L1和灯泡L2串联接入电路中， 请判断流过灯泡L1和灯泡L2中的电流（ ）A ．L1大B ．L2大C ．一样大D ．无法判定12、下列情况下，符合安全用电要求的是( ) 图2A ．开关应接在零线上B ．检修家庭电路时应先拉开闸刀开关C ．电冰箱的金属外壳可接地D ．选用熔丝时，越大越保险13、流过电阻的电流越小，电阻两边的电压（ ） A ．越大 B ．越小 C ．不变 D ．无法判定14、发现有人触电后，应采取的正确措施是 （ ）A ．赶快去喊电工来处理B ．赶快把触电人拉离电源C ．赶快用剪刀剪断电源线D ．赶快用绝缘物体使人脱离电线15、以下选择中不是电子元件的是（ ）A ．电阻器B ．二极管C ．电压D ．电源16、家中的洗衣机、电冰箱、空调、彩电之间是（ ）的。
A ．串联的B ．并联的C ．可以串联也可是并联的D ．以上都不对17、一个开关能同时控制两盏灯点亮和熄灭，则这两盏灯（ ）A ．一定是串联的B ．一定是并联的C ．有可能是串联的、也可能是并联的D ．以上都不对18、下列各组物体中都是导体的是（ ）A ．铁器和空气B ．干木棒和水C ．湿木棒和钢丝D ．人和塑料19、下列情景中，符合安全用电操作的是（ ）A.湿手按开关B.金属外壳接地 C ．导线导电部分外露 D ．电线上晾衣服20、以下元器件中，正负反接对电路没有影响的元器件的是（ ）A ．电压表B ．二极管C ．电阻D ．电流表三、作图题（10分）1、某同学想在卧室里安装一只顶灯，既能在卧室门边用利用如下图所示的开关S1控制灯泡亮和熄灭，又能在床边用开关S2控制灯泡亮和熄灭，可一直没有设计出控制顶灯的电路图。
请你设计出该电路图。
2、在下图所示电路。
当开关闭合时，灯泡的亮度是否会随着可变电阻的大小而变化吗，为什么？如果在此图中再添加一个灯泡，让其随可变电阻的变化而变化，请画出满足上述条件的电路图。
图示为天黑就响的带音量指示的可调音量的调频收音机电路。
图中已经按照模型拼装板拼出了电路，但是黑色元器件没有标明，请你根据功能要求，选择适当元器件把电路拼装完整，合上开关，使电路能实现：1、天亮时，收音机收不到调频广播，处于静默状态，天黑时，收音机自动开机，收到调频广播；2、能听到调频广播声，并能选择电台3、同时随着音量大小红光闪闪。
电子百拼元件简介1、电池一付电池夹模块可装两节5号电池，弹簧接电池标有负极的那一端，总标称电压为3伏特。
电池夹的使用主要是要学会辨认正负极，千万不能用导片短路电池两个按扣端。
较长时间不用的时候要把电池卸下以免漏液腐蚀元件。
2、导线由金属导电片和金属搭扣构成，用来完成电路中导线的功能。
拼装中要根据电路布局的实际，选择合适长度的导片，特别注意搭扣要紧扣到位，避免电路表面上理解拼装正确，实际电路因为导片接触不良而无法工作。
3、蜂鸣片由压电陶瓷材料实现电声转换的器件。
因为材料结构比较脆弱，受到重击和跌落容易损坏，使用中请注意保护。
压电效应是指某些介质在受到机械压力时，哪怕这种压力微小得像声波振动那样小，都会产生压缩或伸长等形状变化，引起介质表面带电，这是正压电效应。
反之，施加激励电场，介质将产生机械变形，称逆压电效应。
所以压电陶瓷片即可以当发声器件也可以做声音传感器。
4、触摸板触摸板由两组相互交叉而绝缘的导电极片构成，平常呈绝缘状态，当手指或含杂质的水与极片接触的时候，就会呈现较低的电阻，对于某些电路相当于导通状态，起到开关作用，因此，又称触摸开关。
5、干簧管干簧管是一种磁场控制的开关元件，常见的由两根弹性软磁导电材料互相靠近但不接触呈断路状态，当有外磁场存在时候，马上被磁化吸合到一起而导通，撤掉外磁场，则马上失去磁性在弹性作用下恢复原来的断开状态。
6、开关开关用于控制电路的开启和关闭。
开关标识的“ON”表示开通的位置，“OFF”表示断开位置。
电子百拼中开关元件又称拨动开关，能保留拨动后的开关位置。
电键也是开关的一种，但是电键靠手指用力按下接通触点，一旦松开电路就断开。
7、发光二极管发光二极管是一种半导体二极管，具有单向导电特性。
因此使用中一定要按照标注的极性接入电路，否则不会导通发光。
发光二极管是半导体器件，承受的电流非常有限，通常在电路中要接保护电阻限制电流以防损坏。
8、电阻电阻是一种对电路有阻碍作用的器件，在电路中起到分配电压和限制电流的作用。
使用中，要根据电路要求选择指定阻值的电阻。
电阻基本单位为“欧姆”，文字符号为“Ω”，大于1000Ω用KΩ表示：1KΩ=1000Ω。
有一种电阻能够随着光线的强度变化而变化，通常是光线越强阻值越小，这种电阻就是百拼中的光敏电阻。
9、电容电容，顾名思义是能够存储容纳电能的元件，根据制作方法分为无极性电容和极性电容两大类。
极性电容要注意区分正负极否则在电路中将不能正常工作。
电容的基本单位是“法拉”（F）、“微法”（μF）和“皮法”（pF）。
1F=1000000mf 1μF=1000000pF。
电容的使用也要按照电路指定要求选用合适容量器件，否则不能正常工作。
还有一种电容可以根据需要改变容量，这种电容就是可变电容，在收音机中得到普遍应用。
10、喇叭喇叭也称扬声器，是一种依靠电磁作用的电声换能器件，能够把音频电流信号恢复成人耳听得见的机械音频信号。
其内部漆包线圈和磁铁、发音纸盆等构成，因为线圈较细、电阻很小，如果直接接电源很容易烧毁，所以使用中一定要注意按照电路要求接到相应位置。
注意检查不要跟电源两端直接形成回路。
11、电动机依据电生磁的原理制成的电能转换成机械能圆周运动的装置。
由于结构的原因，电动机卡住的时候会产生短路现象，所以在使用中尽量避免用手强制让电机停止转动的作法，否则会很快耗尽电源能量。
或者烧毁电机部件。
因为电生磁的原理，不同方向的电流会产生不同的转向，在飞碟实验的时候，要正确选取接入电路的极性方向和电源能量足够，以保证风叶向下产生推力，否则飞碟无法升空。
12、三极管由半导体材料构成，由P型和N型半导体材料组成，常见两大类型，PNP型和NPN型，它们的极性不同，在电路中的接法截然不同，注意不要混淆。
三极管具有放大、截止和导通三种工作状态，一般利用其截止和导通条件实现自动开关控制，其放大功能在无线电领域有着广泛的应用。
三极管的三个引脚功能不同一定不能搞错，否则电路不能工作还可能烧毁。
13、集成电路集成电路简称IC，不同种类的集成电路有着各种不同的功能，它们的引脚和外围电路的安排是根据不同的功能已经在设计的时候做了规定，所以不能任意尝试新的接法，否则会有烧毁的危险。
电子百拼主要采用了几种不同的音乐IC、功率放大IC和收音机IC。
在使用中一定要按照电路给出的接法完成拼装。
14、话筒话筒也叫麦克风，电子百拼中用到的是一种叫做驻极体话筒的声音转化成电信号的换能器件，这种器件和电磁或压电原理构成的换能器件不同，它需要外加电源提供能量，其内部已经装有放大电路，所以要按电路的提供的极性和提供规定的电压正确使用，否则不起作用。
