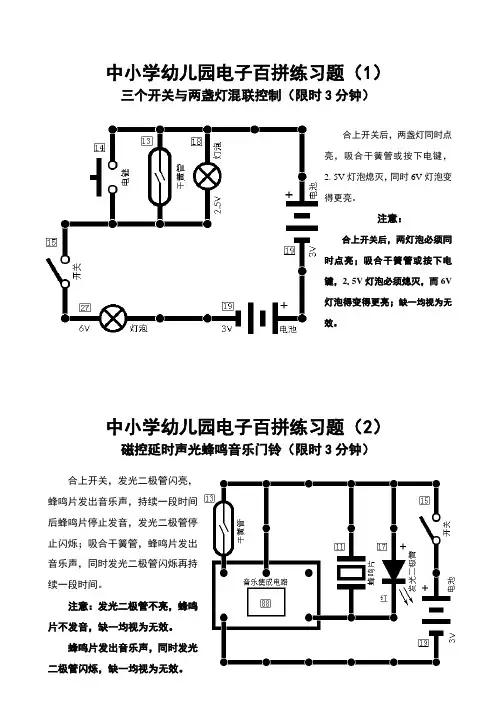

电子百拼练习题2

小学A组指定电路

（二）

调频收音机

合上开关，按T

可选台

小学A组创新拼装图（三）

间歇性闪烁彩灯（限时5分钟）

小学B组现场拼装图（二）

触摸声光太空大战（限时5分钟）

中小学幼儿园电子百拼图竞赛试题

小学B组创新电路（一）电灯非门电路（限时3分钟）

电键S未按下灯亮；电键S按下灯灭。

R 1K电阻

合上开关，发光二极管闪闪发光，并且保持一段时间后熄灭，稍停片刻后又开始闪闪D红色发光二极管

IC音乐集成电路

G 3V电池

用手反复碰触触摸板，即可控制太空大战发出各种声音，同时发光二极管闪闪发光。

精品资料

VT NPN 三极管（52号）

G 6V灯泡

S 电键

GB 6V电池

精品资料

精品资料 中小学幼儿园电子百拼图竞赛题

小学B 组创新拼装图（二） 蜂鸣变音报警器（限时5分钟）

复合管调光灯（限时3分钟）

磁控延时放大型音乐门铃（限时3分钟）

初中组现场拼装图（三） 天亮就响的调幅收音机（限时5分钟）

IC 报警集成电路 F 蜂鸣片 L 天线线圈 R 可变电阻 S 开关 GB 3V 电池

合上开关，调节可变电阻到不同的位置，蜂鸣片可分别发出

合上开关，用手遮住光敏电阻无光照时，收音机不响；当光照光敏电阻时，调节可变电容器，并转动整机的方向，可以收听到中波电台广播，调节可变电阻可以调整音量大小。

R1 光敏电阻

R2 100k Ω电阻

R3 10k Ω电阻

R4 可变电阻

C1 可变电容器

C2 0.02μf 电容器

C3 10μf 电容器

C4 0.1μf 电容器 L 天线线圈

IC1 高频放大集成电路 IC2 功率放大集成电路 BL 喇叭 S1 开关

合上开关，慢慢调节可变电阻，灯光亮度随之变化。

R1 可变电阻 R2 1k Ω电阻 VT1 PNP 三极管 VT2 NPN 三极管 S 开关 G 6V 灯泡 GB 6V 电池

注意：

当开关S 合上时，灯泡必

须随着可变电阻的调整亮度变

合上开关，等音乐声停止后，用磁棒吸合一下干簧管，音乐又重新演奏一遍。

R1 10k Ω电阻 R2 100k Ω电阻 IC 音乐集成电路 VT PNP 三极管 BL 喇叭 S1 干簧管
