玻璃钢工艺流程图
玻璃钢工艺流程图
胶液
上 ↓ 配制
层毡 无Biblioteka →→浸碱纱
渍
下
层毡
→预
成
型
→ 加 → 牵→
切
温
引
固
割↓
化
.1
钻 孔
检 验
包 装
文件名称：物流部标准作业手册（SOP-04）
4、缠绕产品生产工艺流程
树脂胶液 制衬 缠绕纱 准备 缠绕 固化 修整
纤维、表面毡
检验 交付
.2
文件名称：物流部标准作业手册（SOP-04）
河北省枣强玻璃钢集团有限公司
生产工艺流程图
1、手糊产品生产工艺流程
树脂
促进剂
树脂胶液(加固化剂 )
加热固化 脱模
切割修整 检验
产成品
纤维纱
2、模压产品生产工艺流程 树脂 短切毡 纤维纱 辅料
片材制作 →入模 →模压成型→脱模→整理→检验→入库
3、拉挤产品生产工艺流程

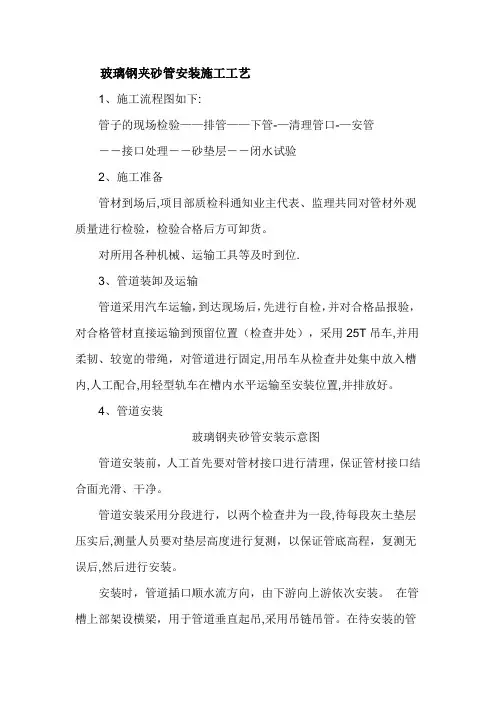

玻璃钢夹砂管安装施工工艺
玻璃钢夹砂管安装施工工艺1、施工流程图如下:管子的现场检验——排管——下管-—清理管口-—安管――接口处理――砂垫层――闭水试验2、施工准备管材到场后,项目部质检科通知业主代表、监理共同对管材外观质量进行检验，检验合格后方可卸货。
对所用各种机械、运输工具等及时到位.3、管道装卸及运输管道采用汽车运输，到达现场后，先进行自检，并对合格品报验，对合格管材直接运输到预留位置（检查井处），采用25T吊车,并用柔韧、较宽的带绳，对管道进行固定,用吊车从检查井处集中放入槽内,人工配合,用轻型轨车在槽内水平运输至安装位置,并排放好。
4、管道安装玻璃钢夹砂管安装示意图管道安装前，人工首先要对管材接口进行清理，保证管材接口结合面光滑、干净。
管道安装采用分段进行，以两个检查井为一段,待每段灰土垫层压实后,测量人员要对垫层高度进行复测，以保证管底高程，复测无误后,然后进行安装。
安装时，管道插口顺水流方向，由下游向上游依次安装。
在管槽上部架设横梁，用于管道垂直起吊,采用吊链吊管。
在待安装的管口处架设木横梁,用钢丝绳和导链连接至已安装的管道上进行紧管、人工配合安装,待管安装好后,在沟槽边搭设溜槽,人工放砂并压实,逐节进行安装。
如果管道过长或过短，应利用检查井的位置进行调整,在检查井不能调整的情况下，可用手锯切割,但断面应垂直平整，不应有损坏，及时对接口进行处理。
如遇雨季施工，首先要缩短开槽长度，以每两个检查井为一个单位。
做到成槽快，回填快，并准备基槽排水的各种设备。
一旦发生泡槽,迅速将水排除，采取凉晒或换填，做好基础处理。
5、承插口试压玻璃钢夹砂管每安装一个承插口,均要作一次打压，可用手动试压泵直接通过管材本身已设置的试压孔，打水压至管道工作压力的1。
5倍,保压时间为3min，以不渗漏为合格，这样可直接检验每一节已安装完毕的管道承插口气密性。
6、闭水试验管道安装完毕后按《给水排水管道工程施工及验收规范》`进行闭水试验。
每3-5个检查井之间作为一个闭水试验段。
玻璃钢手糊成型的工艺流程
玻璃钢手糊成型的工艺流程标签：玻璃钢生产准备场地手糊成型工作场地的大小，要根据产品大小和日产量决定，场地要求清洁、干燥、通风良好，空气温度应保持在15～35℃之间，后加工整修段，要设有抽风除尘和喷水装置。
模具准备准备工作包括清理、组装及涂脱模剂等。
树脂胶液配制配制时，要注意两个问题：①防止胶液中混入气泡；②配胶量不能过多，每次配量要保证在树脂凝胶前用完。
增强材料准备增强材料的种类和规格按设计要求选择。
（2）糊制与固化铺层糊制手工铺层糊制分湿法和干法两种：①干法铺层用预浸布为原料，先将预学好料（布）按样板裁剪成坏料，铺层时加热软化，然后再一层一层地紧贴在模具上，并注意排除层间气泡，使密实。
此法多用于热压罐和袋压成型。
②湿法铺层直接在模具上将增强材料浸胶，一层一层地紧贴在模具上，扣除气泡，使之密实。
一般手糊工艺多用此法铺层。
湿法铺层又分为胶衣层糊制和结构层糊制。
手糊工具手糊工具对保证产品质量影响很大。
有羊毛辊、猪鬃辊、螺旋辊及电锯、电钻、打磨抛光机等。
固化制品固化分硬化和熟化两个阶段：从凝胶到三角化一般要24h，此时固化度达50%～70%（巴柯尔硬性度为15），可以脱模，脱后在自然环境条件下固化1～2周才能使制品具有力学强度，称熟化，其固化度达85%以上。
加热可促进熟化过程，对聚酯玻璃钢，80℃加热3h，对环氧玻璃钢，后固化温度可控制在150℃以内。
加热固化方法很多，中小型制品可在固化炉内加热固化，大型制品可采用模内加热或红外线加热。
（3）脱模和修整脱模脱模要保证制品不受损伤。
脱模方法有如下几种：①顶出脱模在模具上预埋顶出装置，脱模时转动螺杆，将制品顶出。
②压力脱模模具上留有压缩空气或水入口，脱模时将压缩空气或水（0.2MPa）压入模具和制品之间，同时用木锤和橡胶锤敲打，使制品和模具分离。
③大型制品（如船）脱模可借助千斤顶、吊车和硬木楔等工具。
④复杂制品可采用手工脱模方法先在模具上糊制二三层玻璃钢，待其固化后从模具上剥离，然后再放在模具上继续糊制到设计厚度，固化后很容易从模具上脱下来。
玻璃钢成型技术、工艺及质量控制要素
玻璃钢成型技术.工艺及质量控制要素一、玻璃钢制品的设计玻璃钢（Fiberglass Reinforced Plastics,简称FRP ）即玻璃纤维增强塑料，是最主 要的聚合物基复合材料。
玻璃钢制品的开发设计，应遵守如下程序：玻璃钢的造型（构造）设讣玻璃钢的成型工艺设讣 玻璃钢的质量检验造型设计要满足制品的使用功能要求、又要构造简单，造型优美；物化性能设计要根据 产品的使用条件（物理性能、耐腐蚀性能及力学性能）进行原材料及工艺进行确左；结构设 计是在物化性能设计的基础上确定制品各个部位的厚度和材料用量；工艺设计就是根据产品 的外形构造和增强材料的铺设方向选择成型方法。
二. 玻璃钢的组成结合CIM 项目以及玻璃钢常见制品的组成原料，按下图所示进行介绍。
玻璃钢组成材料1. 无碱玻璃纤维通常称为E 玻璃，含碱量在0.8%以下，是以钙铝硼硅酸盐组成的玻璃纤维，拥有较髙 的强度和耐热性、，能抗大气侵蚀，化学稳定性也很（但不耐酸），最大的特点是电气性能好, 因此也把它称为电气玻璃。
国内外大多数使用这种E 玻璃纤维作为复合材料的原材料。
2. 中碱玻璃纤维碱金属含量在11.5%〜12. 5%,国外没有这种玻纤，它的特点是耐酸性好，但强度不如E玻玻璃钢的物化性能设讣玻璃钢的结构设汁玻璃纤维（增强体） 热固性树脂（基体）辅助剂 无碱玻纤 中碱玻纤不饱和聚酯环氧树脂酚醛树脂交联剂 稀释剂 促进剂 阻聚剂璃。
主要应用于耐腐蚀性领域，价格较便宜。
3.玻璃纤维织物A无捻粗砂布大部分为无捻方格布，它浸胶容易、铺覆性好、较厚实、强度高、气泡易排除、施工方便、价格较便宜。
它是手糊工艺中最常用的一种布。
B斜纹布这种布经向和纬向的交织点连续而形成斜向的纹路。
该布致密、柔性好、强度较大，适用于制作有曲面的和各方向都需要强度髙的制品。
C缎纹布质地柔软、铺覆性好、强度较大、与模具接触性好，适用于形面复杂的手糊玻璃钢制品。
D短切纤维毡铺覆性好、各向异性、价格便宜、强度较低、树脂用量大，适用于手糊和喷射成型玻璃钢。

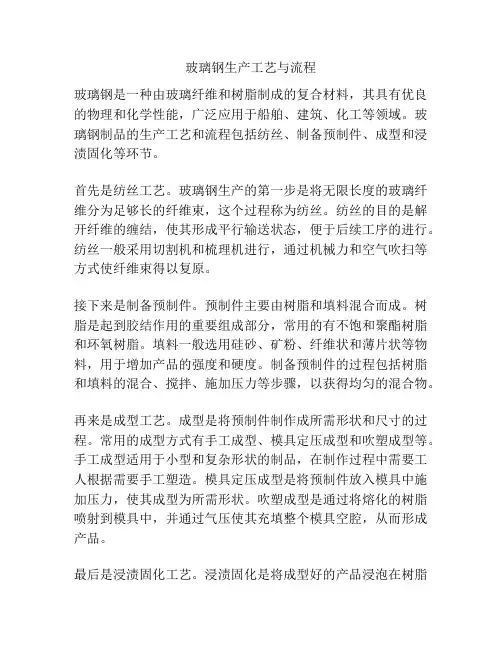

玻璃钢生产工艺与流程
玻璃钢生产工艺与流程玻璃钢是一种由玻璃纤维和树脂制成的复合材料，其具有优良的物理和化学性能，广泛应用于船舶、建筑、化工等领域。
玻璃钢制品的生产工艺和流程包括纺丝、制备预制件、成型和浸渍固化等环节。
首先是纺丝工艺。
玻璃钢生产的第一步是将无限长度的玻璃纤维分为足够长的纤维束，这个过程称为纺丝。
纺丝的目的是解开纤维的缠结，使其形成平行输送状态，便于后续工序的进行。
纺丝一般采用切割机和梳理机进行，通过机械力和空气吹扫等方式使纤维束得以复原。
接下来是制备预制件。
预制件主要由树脂和填料混合而成。
树脂是起到胶结作用的重要组成部分，常用的有不饱和聚酯树脂和环氧树脂。
填料一般选用硅砂、矿粉、纤维状和薄片状等物料，用于增加产品的强度和硬度。
制备预制件的过程包括树脂和填料的混合、搅拌、施加压力等步骤，以获得均匀的混合物。
再来是成型工艺。
成型是将预制件制作成所需形状和尺寸的过程。
常用的成型方式有手工成型、模具定压成型和吹塑成型等。
手工成型适用于小型和复杂形状的制品，在制作过程中需要工人根据需要手工塑造。
模具定压成型是将预制件放入模具中施加压力，使其成型为所需形状。
吹塑成型是通过将熔化的树脂喷射到模具中，并通过气压使其充填整个模具空腔，从而形成产品。
最后是浸渍固化工艺。
浸渍固化是将成型好的产品浸泡在树脂中，使其充分吸收树脂并固化，以增加产品的强度和硬度。
浸渍固化一般通过真空浸渍和压力浸渍来完成。
在真空浸渍中，产品被放置在真空罐中，通过抽取空气形成真空环境，然后将树脂注入罐中，使产品充分吸收。
在压力浸渍中，产品被放置在密封容器中，然后加压使树脂进入产品。
浸渍后，产品需要经过一定时间的固化，以确保树脂完全硬化。
综上所述，玻璃钢生产过程包括纺丝、制备预制件、成型和浸渍固化等多个工艺环节。
每个环节都有其独特的操作要求和技术细节，通过一系列工序的协同作用，最终得到优质的玻璃钢制品。
(word版)玻璃钢工艺大全,文档
玻璃钢制品，我厂生产工艺为手糊玻璃钢。
生产流程为：糊制——打磨——喷漆，均属计件加工。
现产品质量不高，主要表达在打磨环节，怎样使打磨环节产品质量提高？我厂现打磨环节如下：削边——(80号〕砂纸磨光——补后打平腻子——喷灰二道底漆——补原子灰并打平——完工，交喷漆环节。
FRP〔玻璃钢〕模具制作工艺是以液态的环氧树脂与有机或无机材料混合作为基体材料,并以原型为基准,手工逐层糊制模具的一种制模方法。
手糊成型FRP模具的具体工艺过程如下:分型面的设计分型面设计是否合理,对工艺操作难易程度、模具的糊制和制件质量都有很大的影响。
一般情况下,根据原型特征,在确保原型能顺利脱模及模具上、下两部分安装精度的前提下,分型面的位置及形状应尽可能简单。
因此,要正确合理地选择分型面和浇口的位置,严禁出现倒拔模斜度,以免无法脱模。
沿分型面用光滑木板固定原型,以便进行上下模的分开糊制。
在原型和分型面上涂刷脱模剂时,一定要涂均匀、周到,须涂刷2～3遍,待前一遍涂刷的脱模剂枯燥后,方可进行下一遍涂刷。
涂刷胶衣层待脱模剂完全枯燥后,将模具专用胶衣用毛刷分两次涂刷,涂刷要均匀,待第一层初凝后再涂刷第二层。
胶衣为黑色,胶衣层总厚度应控制在016mm左右。
在这里要注意胶衣不能涂太厚,以防止外表裂纹和起皱。
树脂胶液配制根据常温树脂的粘度,可对其进行适当的预热。
然后以100份WSP6101型环氧树脂和8～10份(质量比)丙酮(或环氧丙烷丁基醚)混合于干净的容器中,搅拌均匀后,再参加20份～25份的固化剂(固化剂的加入量应根据现场温度适当增减),迅速搅拌,进行真空脱泡1min～3min,以除去树脂胶液中的气泡,即可使用。
玻璃纤维逐层糊制待胶衣初凝,手感软而不粘时,将调配好的环氧树脂胶液涂刷到胶凝的胶衣上,随即铺一层短切毡,用毛刷将布层压实,使含胶量均匀,排出气泡。
有些情况下,需要用尖状物,将气泡挑开。
第二层短切毡的铺设必须在第一层树脂胶液凝结后进行。
玻璃钢工艺流程图
〔一〕玻璃钢模具手糊成型工艺流程：玻璃钢模具手糊成型工艺是先在模型上涂一层脱模剂，然后将配好的树脂混合料用刮刀或刷子涂刷到模型上，再在其上铺裁好的玻璃布或其它增强材料，用刮刀或毛刷迫使树脂浸入玻璃布，排出气泡，待树脂浸透增强材料后，再铺放第2层增强材料，如此反复涂刷树脂和铺放增强材料，直至到达所需要的设计层数，然后进展固化、脱模和修整。
〔玻璃钢手糊成型工艺流程图见表一〕〔二〕玻璃钢模具原材料的选择：玻璃钢手糊成型模具的原材料主要是树脂、增强材料和辅助材料等。
合理地选择原材料是保证产品质量，降低本钱的重要环节。
选择原材料时，必须满足以下条件：⑴满足产品设计的性能要求；⑵适应手糊成型工艺的特点；⑶价格廉价，货源充分。
目前我司采购的原材料主要有：树脂、增强纤维〔玻纤布、外表毡〕、胶衣、固化剂、促进剂、脱模剂、色料、增韧剂、填料〔石英粉、金刚石粉、铸石粉、石棉粉〕等。
1.树脂的选择：选择手糊成型用的树脂品种十分重要，它直接关系到产品质量和生产工艺。
因此，必须根据产品性能、使用条件及工艺要求确定树脂的品种。
⑴从产品性能考虑，要注意：①树脂固化收缩问题：应选用低收缩树脂。
②断裂延伸率：应选用延伸性好的树脂，提高玻璃钢开裂时的强度。
⑵从工艺角度考虑，树脂应满足：①良好的浸润性。
树脂对纤维的浸润是保证玻璃钢质量的一个重要因素，也是手糊工艺的先决条件。
如浸润不好，不仅使玻璃钢制品成型困难，也会使树脂——纤维间出现气泡；②适当的粘度。
手糊成型时的树脂粘度过低，会出现流胶现象，粘度过大，又会使成型浸润困难；③能在室温或低温下凝胶、固化，并要求固化时无低分子物产生；④无毒或低毒；⑤价格廉价，货源充足。
目前手糊成型工艺中最常用的树脂为不饱和聚酯树脂和环氧树脂，而酚醛树脂很少单独使用。
2.增强材料的选择：纤维品种一般要根据使用条件和工艺设计来进展选择。
⑴从使用条件考虑，要考虑制品的使用温度、强度、韧性、比重、绝缘性等因素。
玻璃钢工艺流程图
→ 浸渍
→
预 成型
→
加温 固化
→ 牵引
→ 切割
→ 钻孔
↓
检验 包装
精选范本,供参考！
4、缠绕产品生产工艺流程
树脂胶液 纤维、表面毡
制衬 缠绕纱 准备 缠绕 固化 修整
检验 交付
【本文档内容可以自由复制内容或自由编辑修改内容期待 你的好评和关注，我们将会做得更好】
精选范本,供参考！
河北省枣强玻璃钢集团有限公司
生产工艺流程图
1、手糊产品生产工艺流程
树脂
促进剂
树脂胶液(加固化剂 )
加热固化 脱模 切割修整
检验 产成品
纤维纱
2、模压产品生产工艺流程 树脂 短切毡 纤维纱 辅料
片材制作 →入模 →模压上层毡 无碱纱 下层毡
胶液配制
↓
玻璃钢制品成型工艺
玻璃钢制品成型工艺玻璃钢制品的成型工艺方法有很多种。
其中有最简单易学的手工糊制方法，也有比拟容易建立的模压工艺成型方法；也有必须经过专门设计、专业制造的纤维缠绕成型方法；更有一些综合注射、真空、预成型增强材料或预设垫料的几种模塑方法；以及为了到达制品高性能指标而设计制造的，由计算机进行程序控制的先进的自动化成型方法。
由此可见，玻璃钢制品的制作成型方法有很多种，它们的技术水平要求相差很大，其对原材料、模具、设备投资等的要求，也各不相同，当然它们所生产产品的批量和质量，也不会相同。
这里主要介绍玻璃钢〔FRP模具制作工艺以及几种常用的玻璃钢制品成型工艺〔手糊成型工艺、拉挤成型工艺、缠绕成型工艺、模压成型工艺〕：〔一〕玻璃钢〔FRP〕模具制作工艺FRP模具制作工艺是：以液态的环氧树脂与有机或无机材料混合作为基体材料，并以原型为基准，手工逐层糊制模具的一种制模方法。
手糊成型FRP模具的具体工艺过程如下:〔1〕分型面的设计分型面设计是否合理，对工艺操作难易程度、模具的糊制和制件质量都有很大的影响。
一般情况下，根据原型特征，在确保原型能顺利脱模及模具上、下两局部安装精度的前提下，分型面的位置及形状应尽可能简单。
因此，要正确合理地选择分型面和浇口的位置，严禁出现倒拔模斜度，以免无法脱模。
沿分型面用光滑木板固定原型，以便进行上下模的分开糊制。
在原型和分型面上涂刷脱模剂时，一定要涂均匀、无遗漏，须涂刷2〜3遍，待前一遍涂刷的脱模剂枯燥后，方可进行下一遍涂刷。
〔2〕涂刷胶衣层待脱模剂完全枯燥后，将模具专用胶衣用毛刷分两次涂刷，涂刷要均匀,待第一层初凝后再涂刷第二层。
胶衣为黑色，胶衣层总厚度应控制在016mm左右。
在这里要注意胶衣不能涂太厚,以防止外表裂纹和起皱。
〔3〕树脂胶液配制根据常温树脂的粘度，可对其进行适当的预热。
然后以100份WSP6101型环氧树脂和8〜10 份〔质量比〕丙酮〔或环氧丙烷丁基酰〕混合丁干净的容器中，搅拌均匀后，再参加20份〜25份的固化剂〔固化剂的参加量应根据现场温度适当增减〕，迅速搅拌,进行真空脱泡1min〜3min，以除去树脂胶液中的气泡，即可使用。
