CAD制作等轴侧图及立体图的方法及图样
cad轴测图
2，绘制方法1.等距捕捉/网格模式通过设置等轴测捕捉/网格模式，我们可以创建代表3D对象的2D等轴测图像。
时间刻度与三个等距轴中的两个对齐，并显示网格点。
您可以轻松地沿三个等轴测平面之一对齐对象，从而更容易创建等轴测图。
建立如果使用的是AutoCAD R14，则步骤为：1）。
选择工具>绘图工具;2）。
将等距捕捉/网格设置为打开。
如果使用的是AutoCAD 2002，则步骤如下：1）。
选择菜单工具>草图设置，2）。
选择捕捉和网格选项卡，3）在捕捉类型和样式组中，选择网格捕捉样式为等轴测捕捉。
此时，屏幕上的自动捕获标记是代表鼠标的十字光标，它将把CAD等轴测图的绘制方法更改为CAD等轴测图的绘制方法。
在命令行中输入命令“isoplane”，系统将提示“输入等轴测平面设置[左（L）/上（T）/右（R）]：”，您可以随意选择所需的视图。
十字准线也变为CAD等轴测图的绘制方法，CAD等轴测图的绘制方法和CAD等轴测图的绘制方法。
我习惯于使用更简洁的方法：按F5或Ctrl + e依次遍历左视图，右视图和顶视图。
创建图形当选择“正交”状态时，绘制的线限于平行的Y轴和z轴，平行的x轴和y轴，平行的Z轴和x轴。
与平面图一样，也可以通过状态栏上的F8或正交按钮选择正交状态。
CAD等轴测图的绘制方法图2等轴测图图2在三个视图中显示了正方形和圆形的效果，正方形边长为2000mm，圆半径为500mm。
应当注意，等轴测图中的圆图与平面图中的圆图不同，这将在下面描述。
2.等距圆的绘制方法。
等轴测视图中的圆不能通过平面圆的圆来绘制，而可以通过椭圆来绘制。
工具栏上的图标是CAD等轴测图。
步骤如下：1.按F5或Ctrl + e选择等轴测平面。
2.在“绘图”工具栏上选择CAD等轴测图的绘图方法，或在命令行中键入“ El”，或从“绘图”菜单中选择“椭圆”->“轴，端点”。
3.输入I（即等距圆）。
4.指定圆心。
5.指定圆的半径或直径。
CAD2004(等轴测图的绘制)
输入捕捉栅格类型〔标准(S)/等轴测(I)〕<S>:i//输 入I 选择等轴测模式； 指定垂直间距<10.0000>: 命令：CURSORSIZE //控制光标的参数； 输入CURSORSIZE的新值<5>:20 //设置光标大小。 得到的图形如图9-1所示。
图9-1 左、上下等轴测
图9-2 左右等轴测
图9-11 最终图形
课堂练习： 1、用等轴测模式绘制杯形基础构件。
2、用等轴测模式绘制集水盘（工业厂房屋面排水配 件）
• 轴测图作图步骤（装箱法）：
（附）
二等正轴测（或称正二测）
其特点是：三个坐标轴中有两个轴与轴测投影面 的倾斜角度相等，因此这两个轴的变形系数相等， 三个轴间角也有两个相等。
图9-6 连接轮廓线
(5) 删除辅助线和不可见轮廓线线，修剪多余的轮 廓线，得到的图形如图9-8。
图9-8 修剪多余的轮廓线
(6) 利用【F5】复制到 【左】等轴测平面，将中线 向210°方向偏移19和23，再分别以各直线的中点 为中心绘制等轴测椭圆，椭圆的半径分别是15、20 和10，结果如图9-9所示。
图9-4
设置绘图环境
2、绘制并修改图形，步骤如下： (1) 将平行四边形向上复制10个单位，命令行提示 如下： 命令：COPY 选择对象： 指定基点或位移，或者〔重 复(M)〕: 指定位移的第二点或 <用第一点作位移>：@0， 10 (2) 绘制上表面的辅助线条， 如图9-5所示。
图9-5 绘制图形
(3) 将线条向上复制70个单位作为壳体上表面， 向上复制40作为法兰盘圆台的中线，如图9连接外轮廓线，并绘制底座上的安装孔的等轴测 椭圆，半径为3。结果如图9-7所示。绘制等轴测椭 圆的方法如下；
CAD轴测图绘制方法与示范
CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。
在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。
首先，打开CAD软件并创建一个新的绘图文件。
选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。
绘制基础图形是绘制轴测图的第一步。
CAD软件提供了多种基础绘图工具，如线、圆、矩形等。
通过这些工具，可以快速绘制出需要的基础图形。
在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。
通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。
俯视图是俯视观察物体的视角，可以看到物体的顶面。
选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。
接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。
其次，绘制主视图。
主视图是从正面观察物体的视角，可以看到物体的前面。
选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。
根据需要，可以使用其他绘图工具进行细节的添加和修饰。
最后，绘制左、右视图。
左、右视图是从侧面观察物体的视角，可以看到物体的一侧。
选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。
使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。
在绘制轴测图时，还可以根据需要添加细节和修饰。
CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。
通过使用这些工具，可以使轴测图更加真实和生动。
在绘制完成后，可以对轴测图进行调整和修正。
CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。
通过这些操作，可以使轴测图更加准确和符合实际要求。
最后，保存绘制好的轴测图。
选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。
绘制轴测图是CAD软件中常见的任务之一。
CAD的应用之等轴测的绘制.
自我提升 提升自我 Learning to Be!
Page 4
第四節 繪制前的相關設置
在命令欄中輸入“SNAP”(快捷命令為SN)
指令: sn SNAP 指定鎖點間距或 [打開(ON)/關閉(OFF)/縱橫向間距(A)/旋轉(R)/型式(S)/類型(T)] <10.0000>: s 輸入鎖點格點類型 [標準(S)/等角(I)] <S>: i 指定垂直間距 <10.0000>:E
me el Ded dal L tr co ex mi Sn dan
說明 等角平面的切換，即繪制時按繪制面不同而需切換 等分點上的點標記(x) 測量等分點 用於等軸測圓的繪制 用於標注的編輯 對齊標注，標注時選用(線性) 直線 剪切 復制 延伸 鏡象 鎖定對象 角度標注
2019/6/9
2019/6/9
自我提升 提升自我 Learning to Be!
例一 Page 7
指令: snap 指定鎖點間距或 [打開(ON)/關閉(OFF)/縱橫向間距(A)/旋轉(R)/型式(S)/類型(T)]
<10.0000>: s 輸入鎖點格點類型 [標準(S)/等角(I)] <S>: i 指定垂直間距 <10.0000>: 指令: l LINE 指定第一點: 指定下一點或 [復原(U)]: 800 指定下一點或 [復原(U)]: 1200 指定下一點或 [閉合(C)/復原(U)]: 800 指定下一點或 [閉合(C)/復原(U)]: c 指令: l LINE 指定第一點: 指定下一點或 [復原(U)]: <等角平面 左> 1200 指定下一點或 [復原(U)]: 800 指定下一點或 [閉合(C)/復原(U)]: 指定下一點或 [閉合(C)/復原(U)]: 指令: l LINE 指定第一點: 指定下一點或 [復原(U)]: 200 指定下一點或 [復原(U)]: 800 指定下一點或 [復原(U)]: 500 指定下一點或 [復原(U)]: 800 指定下一點或 [閉合(C)/復原(U)]: 指定下一點或 [閉合(C)/復原(U)]: 指令: <等角平面 上> 指令: LINE 指定第一點: 指定下一點或 [復原(U)]: 1500 指定下一點或 [復原(U)]: 800 指定下一點或 [閉合(C)/復原(U)]: 指定下一點或 [閉合(C)/復原(U)]: 指令: l LINE 指定第一點: 指定下一點或 [復原(U)]: 750 指定下一點或 [復原(U)]: 800 指定下一點或 [閉合(C)/復原(U)]: 指定下一點或 [閉合(C)/復原(U)]: 指令: l LINE 指定第一點: 指定下一點或 [復原(U)]: <等角平面 右> 指定下一點或 [復原(U)]: 指令: LINE 指定第一點: 指定下一點或 [復原(U)]: 1500 指定下一點或 [復原(U)]: 指令: LINE 指定第一點: 指定下一點或 [復原(U)]: 指定下一點或 [復原(U)]: 指令: LINE 指定第一點: 指定下一點或 [復原(U)]: 指定下一點或 [復原(U)]: 指令: tr
机械制图CAD课件第十二章 轴测图
轴间角和轴向伸缩系数
§12-2 正等轴测图的画法
一、平面立体正等轴测图的画法 1．坐标法 2．切割法 3．叠加法 4．平面立体的画法 二、圆的正等轴测图的画法 1．坐标法 2．四圆心法 三、曲面立体正等轴测图的画法 1．圆柱的画法 （1）竖直圆柱的画法（2）不同方向的圆柱 2．圆角的画法 3．曲面立体的画法 （1）图例1（2）图例2
71 51
在短轴C1D1的延长 线上取O51=O61=d （圆的直径）分别连
接点51与21、61与11，
连线5121、61 11与长轴
81
相交于点81、71，点51、
61、71、81 ，即为圆
弧的圆点。
以点51、61为圆心，
5121、6111为半径，画
91
圆弧9121、圆弧10111、 与圆心连线5171、6181
第十二章 轴测投影图
基本要求 §12-1 轴测图投影的基本知识 §12-2 正等轴测图的画法 §12-3 斜二等轴测图的画法
基本要求
§12-1 轴测图投影的基本知识
一、多面正投影图与轴测图的比较 二、轴测投影的形成 三、轴间角和轴向伸缩系数
一、多面正投影图与轴测图的比较
多面正投影图绘制图样．它可以较完整地确切地表达出零件各部分的形 状，且作图方便，但这种图样直观性差；
4
Ⅳ 2 6
Ⅱ Ⅵ Ⅷ
3
8
y
XⅠ Ⅴ Ⅶ Ⅲ Y
压块的正等轴测图
c' d' a' b'
d
c ab
D C
B A
压块的正等轴测图
2．四心法
d
Z
D
BX
aa
bx
O
CAD如何绘制出等轴测图形
CAD如何绘制出等轴测图形
很多设计师在绘制三视图的过程中都会在图纸的下方绘制一个立体图形，这样能很直观的表现出图形的形状和结构，那么大家知道CAD如何绘制出等轴测图形吗?下面是店铺整理的CAD如何绘制出等轴测图形的方法，希望能帮到大家!
CAD绘制出等轴测图形的方法
1.按F5切换到俯视，按F8打开正交模式，激活直线命令，先确定直线第一点，然后斜向下拖动光标，软件会提示角度和长度，可以在提示长度为10单击也可以直接输入10来绘制长方体的宽，如下图所示。
2.然后向斜上方拖动，绘制长方体的20长，如下图所示。
3.继续绘制右侧的宽后输入C，封闭矩形，完成长方体顶面的绘制，如下图所示。
4.按F5切换到右视，执行复制(CO)命令，选中绘制好的长方形，指定基点，将图形向下复制30个单位。
5.执行直线(L)命令，将长方形的四个角点依次连接，长方体就绘制完成了，如下图所示。
CAD轴测图教程
（4） 以O1、O2 为圆心，以O1B1 为半径，分别画B1 C1弧和A1D1弧，再以O3、O4为圆心，以O3 B1 为半 径，分别画B1 D1弧和A1 C1弧， 四段圆弧组成近似椭
圆
圆角的画法
O3
1)截取 O4C1=O4D1
=O3A1=O3B1=R
2)作 O2D1⊥O4D1 ，
O2C1⊥O4C1，
轴向伸缩系数： p = q = r = 0.82 简化轴向伸缩系数： p=q=r=1
轴间角： X1O1Y1 = X1O1Z1 = 正等轴测图的画法
例： 如图所示，已知轴测轴OXYZ和伸缩系数 p＝q＝r＝0.82，画出图示三棱锥的正等轴测图 。
例2：试画出图所示的正等轴测图。
各轴测轴的度量单位与相应空间坐 标轴的度量单位之比称为叫做轴向伸缩 系数。
O1A1 OA
=
p
O1B1= q OB
O1C1 = r OC
坐标轴 OX， OY， OZ 轴测轴 O1X1，O1Y1， O轴1间Z1角 X1O1Y1， X1O1Z1， Y1O1Z1
X轴轴向伸缩系 数 Y轴轴向伸缩系 数 Z轴轴向伸缩系数
特性：1.立体上互相平行的线段，在轴测图上仍互
相平行； 2.立体上两平行线段或同一直线上的两线段 长度
之比值，在轴测图上保持不变； 3.立体上平行于轴测投影面的直线和平面，在轴
测图上反映实长和实形。
二、轴测投影的轴间角和轴向伸缩系数
建立在物体上的坐标轴在投影面上的投 影叫做轴测轴。
轴测轴间的夹角叫做轴间角。
切割法
步骤一：
步骤二：
步骤三：
完成
三、回转体正等轴测图的画法
1.椭圆长短轴的方向
《CAD轴测图画法》课件
建立轴线
4
面上建立轴测图的基本形状。
在基本轮廓上建立轴线，为后续绘制
提供参考。
5
绘制坐标系
建立轴测图的坐标系，确定物体的位
建立主视图
6
置和方向。
根据轴线和坐标系，绘制轴测图的主
视图。
7
完成轴测图
在主视图的基础上，根据需要添加细 节和注释，完善轴测图。
轴测图常见错误及解决方法
在轴测图的绘制过程中，常会遇到一些错误，以下是解决方法和预防措施：
分类
根据投影方式，轴测图分为等轴测图、斜轴测图和正轴测图。
用途
轴测图广泛应用于工程设计、建筑规划、产品展示等领域，方便沟通和理解。
轴测图的基本原理
轴测图绘制基于三个基本要素：视角、投影规律和比例原理。
基本要素
轴测图由透视主视图和其它辅助视图组成，通过不同的视角来展示物体。
投影规律
轴测图的视角决定了物体的投影方向和大小。
展示各行各业中应用轴测图的 实例，包括产品设计、建筑规 划等。
设计思路及过程
分享设计轴测图时的思考方式 和实际操作步骤。
设计成果展示
展示轴测图设计的优秀成果和 实际应用效果。
结语
通过本课件的学习，总结了轴测图的基本原理和绘制步骤，感谢听众的耐心 聆听，接下来我们进行答疑解惑。
比例原理
轴测图根据实际尺寸与图纸比例的关系确定物体各部分的比例。
CAD绘制轴测图的基本步骤
CAD软件提供了便捷的轴测图绘制工具，以下是基本步骤：
1
CAD软件介绍
了解CAD软件的基本功能和界面布局。
视图设置
2
选择合适的视图样式和比例，确定轴
测图的表达方式。
3
CAD轴测图绘制
鼠标形式变化
鼠标变为 右图形式
绘制如图长方体
长300，宽 200，高 100
绘制底面矩形
直线命令
正交开
F5切换
绘制高度直线
重复上步骤 绘制四根高 度100的直 线
绘制顶面直线
重复上步骤 连接四根高 度直线的端 点。
轴测图标注尺寸
轴测图中标注直线尺寸用“对齐”标注 后，在用“标注”——“倾斜”，根据方 向输入正或负30°。对于圆或倒圆的标 注，自制，上下的倾斜是90°，左右的 倾斜是30°，前后的倾斜是150°。
CAD轴测图绘制
CAD绘制轴测图知识点
1
2 3 4
认识轴测图 正等轴测图的含义
CAD的设置环境
正等轴测图绘制步骤
认识轴测图
轴测图是反映物 体三维形状的二 维图形，它富有 立体感，能帮助 理解物体的基本 结构特征。
正等轴测图
正等轴测图的轴
间角为120度。
轴测图模式设置
草图设置
捕捉和栅格
等轴测捕捉
轴测图练习
在此输入标题
制作：
“
在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合分析结论 在此录入上述图表的综合入文字
CAD轴测图与三维绘图
二维图形拉伸成实体
在AutoCAD中，选择“绘图”|“实体”|“拉伸”命 令(EXTRUDE)，可以将2D对象沿Z轴或某个方向拉伸成实 体。拉伸对象被称为断面，可以是任何2D封闭多段线、 圆、椭圆、封闭样条曲线和面域。
将二维图形旋转成实体
在AutoCAD中，可以使用“绘图”|“实 体”|“旋转”命令，将二维对象绕某一轴旋转生成 实体。用于旋转的二维对象可以是封闭多段线、多边 形、圆、椭圆、封闭样条曲线、圆环及封闭区域。
三维坐标系
(a) UCS为WCS的图标 三维坐标系图标
(b） UCS图标
建立三维用户坐标系 1. 功能 2. 调用 菜单：工具(T)→命名UCS(U) 命令行：UCS
UCS工具栏
设立视图观测点
视点是指观察图形的方向。例如，绘制正方体 时，如果使用平面坐标系即Z轴垂直于屏幕，此时仅 能看到物体在XY平面上的投影。如果调整视点至当 前坐标系的左上方，将看到一个三维物体 。
等轴面的切换方法： F5或CTRL+E依次切换左、上、右三个面。
左面时的鼠标指针
上面时的鼠标指针
右面时的鼠标指针
【例】绘制如图所示的轴测图
•开启正交、对象捕捉模式 •分别绘制左平面、上平面和右平面图形 •画直线。（平行线不能用偏移命令） •画圆。必须启用椭圆命令/等轴测圆(I)
•在轴测图中书写文本:
选择“绘图”|“曲面”|“平移曲面”命令 (RULESURF) 。平移曲面的分段数由系统变量SURFTAB1 确定。
创建的平移曲面
创建实体模型
“实体”子菜单 “实体”工具栏
通过二维图形创建实体
在AutoCAD中，通过拉伸二维轮廓曲线或者将二维曲线绕指定轴旋 转，可以创建出三维实体 。
CAD轴测图的绘制方法
CAD轴测图的绘制方法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。
绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。
一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。
当激活轴测模式之后，就可以分别在这三个面间进行切换。
如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。
一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。
2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。
3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。
二、在轴测投影模式下画直线1、输入坐标点的画法：?与X轴平行的线，极坐标角度应输入30°，如@50<30。
?与Y轴平行的线，极坐标角度应输入150°，如@50<150。
?与Z轴平行的线，极坐标角度应输入90°，如@50<90.?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。
2、也可以打开正交状态进行画线。
如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。
▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。
1、激活轴测－－>启动正交，当前面为左面图形。
2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。
3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。
Auto CAD正等轴测图的绘制教程-精
Step 3
切换到需要输输入文字的轴测面，
输
如“等轴入测面 左视”。
入
单
单
行
行
文
文 字
在对应平面的适当字位置创建单行文字，
并输入所需的文字内容。
任务10.2 正等轴测图的绘制方法
❖ 轴测图中文字的输入
Step 1
Step 2
Step 3
输 入 单 行 文 字
任务10.2 正等轴测图的绘制方法
❖ 轴测图中文字的输入
项目目标
❖ 知识目标
▪ 了解轴测图的形成和投影特性 ▪ 了解轴测轴、轴间角和轴向伸缩系数的含义 ▪ 了解正等轴测图的定义
❖ 能力目标
▪ 学会设置正等轴测图的绘制环境 ▪ 学会用坐标法绘制直线和圆的正等轴测图 ▪ 学会用叠加法绘制组合体的正等轴测图 ▪ 学会在轴测图中输入文字并进行尺寸标注
任务10.1 设置正等轴测图的绘图环境
❖ 轴测图的形成
▪ 将物体连同其参考直角坐标系，沿不平行于任一 坐标面的方向，用平行投影法将其投射在单一投 影面上，所得到的具有立体感的图形
任务10.1 设置正等轴测图的绘图环境
三视图
可以较完整地表达 出零件，但直观性 差。
轴测图
立体感强，作图较 复杂，一般用作辅 助图样。
任务10.1 设置正等轴测图的绘图环境
Auto CAD正等轴测图的绘制
1
设置正等轴测图的绘图环境
2
正等轴测图的绘制方法
3
正等轴测图绘制曲面立体
4
正等轴测图绘制组合体
5
正等轴测图上的尺寸标注
项目导读
▪ 轴测图是一种单面投影图，在一个投影面上能同 时反映出物体三个坐标面的形状，并接近于人们 的视觉习惯，形象、逼真，富有立体感。
计算机CAD 第3章 轴测图3.5 (教师专用课件!!!)
4. 轴测图的基本性质 具有平行投影的一般性质 ★ 物体上相互平行的 正轴测图 wcg 两线段， 两线段，其轴测投影 轴测轴 也平行。 也平行。物体上与坐 标轴平行的直线， 标轴平行的直线，其 轴测投影也平行于相 轴测投影面 应轴测轴。 应轴测轴。 ★ 投影与原线段的 长度之比， 长度之比，等于相应 坐标轴的轴向伸缩系 凡是与坐标轴平行的直线，就 凡是与坐标轴平行的直线， 数。 可以在轴测图上沿轴向进行度 可以在轴测图上沿轴向进行度 量和作图。 量和作图。
已知三视图，画正等轴测图。 例：已知三视图，画正等轴测图。
组合法： 组合法：度量每个形体的相对位置
3.回转体的正等轴测图的画法 3.回转体的正等轴测图的画法 关键是圆的正等轴测画法， 关键是圆的正等轴测画法，圆的正等测是椭圆 （1）平行于各个坐标面的圆的画法
平行于W面的椭 圆长轴⊥O1X1轴 Z1 平行于H面的椭 圆长轴⊥O1Z1轴
平行于V面 的椭圆长轴 ⊥O1Y1轴 X1 Y1
四心圆法 以平行于H面的圆为例） （以平行于H面的圆为例） e a b E1 ● ● ● A
1
●
f 1 2 3 画圆的外切菱形 确定四个圆心和半径
●
B ●1 ● ●F1
分别画出四段彼此相切的圆弧
例：画圆台的正等轴测图
（2） 圆角的正等轴测图的画法 O1 A1 1 截取 O1D1= O1G1= A1E1 A1 = A1F1=圆角半径 ⊥O1 ⊥O1 作 O2D1⊥O1A1 ， O2G1⊥O1C1 ⊥O1 ⊥A1 O3 E1⊥O1A1 ， O3F1⊥A1B1 为圆心， 3 分别以 O2、 O3为圆心， O2D1、 E● A 2 1 E ●1 F O5● ●1 O3E1为半径画圆弧 D2 ● ● O3 ●1 定后端面的圆心， 4 定后端面的圆心，画后端面 D O O4 G● 1 ● B1 2 的圆弧 G1 ● 2 ● O 定后端面的切点D 5 定后端面的切点D２、G２、E２ C1 6 作公切线 2
CAD中的轴测图与立体图绘制方法
CAD中的轴测图与立体图绘制方法在CAD软件中，轴测图与立体图是常用的绘图方式，用于表达三维物体的形状与结构。
本文将介绍一些绘制轴测图与立体图的基本方法和技巧。
首先，我们来介绍轴测图的绘制方法。
轴测图可以分为等轴测图、斜轴测图和真轴测图等多种类型。
在等轴测图中，物体的三个主轴等角度倾斜，使得物体的三个面都能够被绘制出来，并且保持比例。
绘制等轴测图的方法主要有以下几步：第一步，确定主轴的长度和倾斜角度。
根据物体的实际尺寸和倾斜需求，确定主轴的长度和倾斜角度。
第二步，确定主轴的位置。
主轴通常位于物体的中心位置，可以通过绘制辅助线来确定。
第三步，根据主轴的长度和倾斜角度，在CAD软件中绘制出主轴。
第四步，根据主轴的位置和尺寸，在CAD软件中绘制出物体的各个面，并按照比例调整。
第五步，根据需要，给轴测图增加阴影效果或添加其他细节。
在斜轴测图中，物体的三个主轴倾斜的角度不相等，这种绘图方式可以更准确地表达物体的形状和结构。
绘制斜轴测图的方法与等轴测图类似，只是在确定主轴的长度和倾斜角度时需要注意它们的差异。
在真轴测图中，物体的主轴是垂直于纸面的，没有倾斜角度。
真轴测图主要用于表达具有旋转对称性的物体，如管道、旋转体等。
绘制真轴测图的方法也与等轴测图类似，只需要将主轴设为垂直于纸面即可。
接下来，我们来介绍立体图的绘制方法。
立体图是一种能够直观地表达物体的三维外观和内部结构的绘图方式。
常见的立体图包括俯视图、俯仰视图和截面图等。
在绘制立体图时，首先需要确定物体的投影方式。
物体的投影方式可以根据物体的形状和绘图要求来决定。
常见的投影方式有平行投影和透视投影。
在平行投影中，投影线是平行的，物体的形状和尺寸保持不变。
平行投影通常用于表达物体的外观。
在透视投影中，投影线是相交的，物体的形状和尺寸会发生变化，使得物体在视觉上更具立体感。
透视投影常用于表达物体的内部结构和细节。
在绘制立体图时，可以使用CAD软件提供的绘图工具和命令来绘制物体的各个视图。
CAD-等轴测图绘制
CAD 轴测图绘制等轴测图形在CAD界被称为“二维半"或“假”三维图，通过沿三个主轴对齐,用二维线条来表现三维效果。
这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点,是三维画法无可比拟的。
等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30 度(X轴）、90 度（Z轴)、150 度（或-30°Y轴),即首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作,每个平面都有一对关联轴。
左视图：y轴和z轴俯视图：x轴和y轴右视图:z轴和x轴选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。
这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。
二、绘制方法1。
“等轴测捕捉/栅格”模式通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。
这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。
用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形.1）．选择菜单“工具”—>“草图设置…”2）．选择“捕捉和栅格”选项卡3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”或是直接单击状态栏上的按钮（如果开启此按钮呈彩色)俯视等轴测图光标:左视等轴侧图光标:右视等轴侧图光标:按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图总结:右视图文字旋转/倾斜30/30左视图文字旋转/倾斜—30/—30俯视图文字旋转/倾斜X轴30/-30Y轴-30/30为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行;俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x 轴平行。
尺寸标注步骤如下：1．“标注”（“Dimension”）-—对齐”（“Alignd”）2．选择需要标注的两点，并拖放到合适的位置3．“标注” （“Dimension”）——“倾斜"（“Oblique”）或输入Dimedit，再输入O4．设置合适的倾斜角度。
CAD绘制等轴测图的方式与示范
CAD绘制等轴测图的方式与示范等轴测图是一种通过三维绘图方式将立体物体转化为平面图的方法。
在CAD软件中，我们可以利用其强大的绘图功能轻松地绘制等轴测图。
本文将介绍CAD中绘制等轴测图的方式，并通过示范，帮助读者更好地掌握这一技巧。
首先，在CAD软件中打开一个新的绘图文件。
选择适当的单位和比例，确保绘图与实际物体的比例保持一致。
一般情况下，我们可以选择米、毫米、英尺等单位，并根据实际需要设置比例。
接下来，我们需要绘制物体的基本形状。
以一个长方体为例，我们可以利用CAD软件中的绘图命令绘制长方形底面，并通过拉伸命令将其拉伸成相应的高度。
这样，我们就得到了一个立方体的基本形状。
然后，我们需要将这个立方体转化为等轴测图。
在CAD软件中，有两种常用的等轴测图方式，分别是等角测图和等比例测图。
其中，等角测图是将绘制物体视角设置为45度，并将物体的三个坐标轴等比例缩放；而等比例测图则是将绘制物体视角设置为30度，并将物体的竖直和水平坐标轴等比例缩放，而纵深坐标轴保持不变。
下面，我们以等角测图为例，演示如何在CAD软件中设置等轴测图。
首先，选择视图选项，进入视图设置界面。
在该界面中，我们可以设置视图的角度和缩放比例。
将视图角度设置为45度，并确保坐标轴的比例为1:1。
接下来，选择物体，并选择旋转命令。
通过鼠标拖动，将物体旋转至适当的角度，使其能够显示三个主要面，并且坐标轴等比例缩放。
最后，我们需要添加细节和标注。
利用CAD软件中的绘图命令，我们可以添加细节线条、文字标注等。
这些细节和标注将使得等轴测图更加清晰和易于理解。
通过以上步骤，我们就可以在CAD软件中绘制出一个等轴测图。
虽然本文只以长方体为例进行示范，但同样的原理和方法也适用于其他形状的物体。
在实际使用中，我们可以根据具体需求进行进一步的操作和调整。
例如，可以选择不同的视角和缩放比例，以获得更好的显示效果。
此外，CAD软件还提供了丰富的绘图工具和功能，以便用户根据实际需要进行绘图和设计。
CAD机械制图第四章轴测图
它是通过将三维物体 沿一个或两个坐标轴 投影得到的图形
轴测图具有立体感， 可以直观地展示物体 的形状和结构
在CAD机械制图中，轴 测图是一种常用的表达 方式，可以帮助设计师 更好地理解和展示设计 意图
轴测图分类
正等轴测图
斜二轴测图
正面斜二轴测图
水平斜二轴测图
轴测图绘制方法
轴测图的基本概念： 介绍轴测图的概念、 分类和特点
轴测图的基本概念 和分类
绘制轴测图的基本 步骤
绘制平面图形的方 法和技巧
绘制轴测图时需要 绘制组合体的方 法和步骤
绘制组合体时的 注意事项
绘制组合体的练 习和实例演示
轴测图的尺寸标注
尺寸标注原则
尺寸标注完整：确保所有需要标注的尺寸都已标注 尺寸标注清晰：标注的尺寸应清晰易读，避免过于复杂 尺寸标注准确：标注的尺寸应准确无误，符合实际要求 尺寸标注规范：遵循CAD机械制图的规范要求，确保尺寸标注的规范性
轴测图的基本概念
尺寸标注方法
轴测图的分类
轴测图的绘制方法
轴测图的尺寸标注
尺寸标注注意事项
正确选择尺寸基准
避免封闭尺寸链
标注尺寸要清晰易读
考虑加工工艺要求
轴测图的应用场景
机械设计中的应用
零件的展示和 表达
装配图的绘制
复杂结构的辅 助设计
运动仿真和干 涉检查
建筑设计中的应用
轴测图在建筑设计中的应用场景 轴测图在建筑设计中的优势 轴测图在建筑设计中的绘制方法 轴测图在建筑设计中的注意事项
未来展望
轴测图技术的不断进步：随着CAD技术的不断发展，轴测图技术将更加智能化、自动化，提高制图效率和精度。
轴测图在各行业的应用拓展：除了传统的机械制造领域，轴测图技术还将应用于其他领域，如建筑设计、生物医学等。
AutoCAD轴测图设置和画法
等轴测文字
定义等轴测字型
根据右边旳平 面图绘制它旳等 轴测图
等轴测作图实例
作图环节：
1、对平面图形进行 旳分析。
2、进行轴测图旳设置 3、绘制图形，在绘制
过程中要尤其注意 螺纹旳绘制和倒角 绘制。 4、进行填充。 5、标注文字。
最终轴测图图形

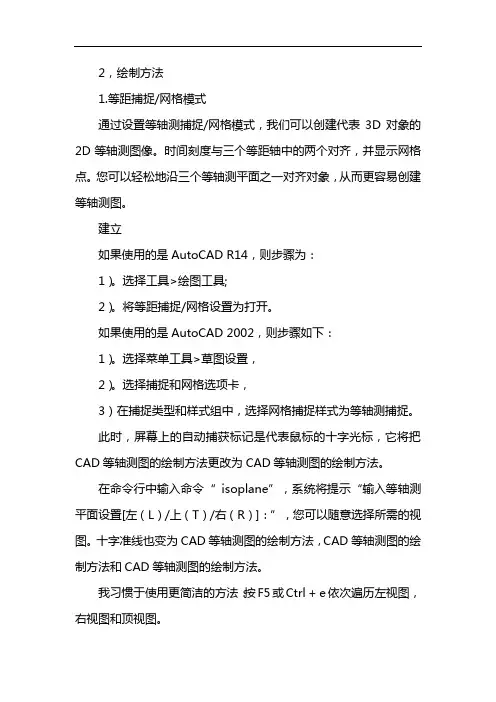

设置等轴测绘图环境
1、经过命令行旳形式进行设置如下：
2、经过对话框旳形式进行设置如下：
3、在进行上面设置好后，再进行极轴追踪旳设置如下：
* 设置极轴追踪旳角 度为30度，并用全部极 轴角设置追踪。
* 进入等轴测作图模 式后，能够按F5键或组 合键Ctrl +E 在3个等轴测 平面之间迅速切换。
等轴测椭圆旳绘制
AutoCAD轴测图设置及画法
等轴测图旳绘制
等轴测图基础
等轴测图就是一种在二维空间里描述三维物体旳最简朴旳措施， 它能以人们比较习惯旳方式，直观、清楚地反应零件旳形状和特征，帮 助顾客和设计人员了解零件旳设计。
等轴测图中旳坐标系
等轴图中旳坐标轴
等轴测参照系
等轴测平面
从两个不同旳方向观察等轴测图， 其中孔不在环境 2、调用椭圆命令，调用后参数如下：
它与我们日常旳椭圆命令多了等轴测圆（i）这个参数。 3、绘制三个不同面上旳椭圆，下面分别为右轴测面、左轴测面、上轴测面
上旳椭圆。
等轴测多边形旳绘制
下面经过等轴测正六边形旳绘制来讲解 措施： * 先绘制好一种矩形捕获模式下旳正六边形
* 转化为等轴测视图，也就是变化观察点 * 经过UCS命令把目前视图设为平面视图
标注椭圆时，不 能用半径和直径直接 标注，必须经过线性 标注旳多行或单行文 字来标注。
等轴测模式下文字旳标注
