基于PLC控制恒压供水的设计水泵控制
基于PLC变频恒压供水控制系统设计
基于PLC变频恒压供水控制系统设计PLC变频恒压供水控制系统的设计供水系统是一种常见的工业和建筑领域常用的系统。
PLC变频恒压供水控制系统是一种可以控制和调节水泵的电气控制系统，以实现恒压供水的目的。
下面将介绍一个基于PLC变频恒压供水控制系统的设计。
设计目标：1.实现恒定的供水压力，不受进水压力和水流量的波动影响。
2.实现多台水泵的协调运行，实现水泵的均衡负荷运行，延长水泵寿命。
3.实现故障自动检测和报警，提高供水系统的可靠性。
系统组成：1.传感器：使用压力传感器和流量传感器来感知进水压力和供水流量。
2.PLC：使用可编程逻辑控制器（PLC）来实现逻辑控制和运算。
3.变频器：使用变频器来控制水泵的转速，从而实现恒扬程供水控制。
4.水泵：使用多台水泵来实现供水。
系统工作原理：1.系统启动：当水泵系统运行时，PLC会控制最初的启动过程，按照设定的启动顺序依次启动水泵，避免同时启动造成的电网冲击。
2.进水压力检测：系统通过压力传感器检测进水压力，当进水压力小于设定的最小进水压力时，PLC会自动启动水泵，以提供足够的进水压力。
3.恒压供水控制：PLC通过控制变频器，改变水泵的转速来实现供水流量和压力的稳定。
当供水压力低于设定的最小供水压力时，PLC会增加水泵的转速以提供足够的供水压力；当供水压力高于设定的最大供水压力时，PLC会降低水泵的转速以避免过高的压力。
4.水泵协调运行：通过PLC控制，多台水泵可以根据供水流量需求实现均衡负载运行，避免其中一台水泵长时间运行。
系统优势：1.系统能够自动检测供水压力，保持恒定的供水压力，避免由于进水压力和水流量的波动而导致的供水压力变化。
2.系统能够实现多台水泵的协调运行，避免单一水泵长时间运行而导致的设备损坏。
3.系统具有快速故障检测和报警功能，及时发现水泵等设备的故障，减少停机时间。
总结：基于PLC变频恒压供水控制系统的设计可以实现恒定的供水压力，提高供水系统的稳定性和可靠性。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计【摘要】本文主要介绍了基于PLC的恒压供水系统的设计。
引言部分包括引言概述、研究背景和研究意义。
在着重讨论了PLC在恒压供水系统中的应用、系统架构设计、控制策略设计、硬件设计和软件设计。
结论部分主要对设计方案进行优劣比较，并展望未来的发展方向，最后总结全文。
通过对恒压供水系统的设计，可以实现水压稳定，提高供水系统的效率和节约能源成本。
这种基于PLC的设计方案在实际工程中有着广阔的应用前景，有助于提高供水系统的自动化程度，提供更好的供水服务。
【关键词】PLC、恒压供水系统、系统架构、控制策略、硬件设计、软件设计、设计方案优劣比较、未来展望、总结、研究背景、研究意义、引言概述。
1. 引言1.1 引言概述恒压供水系统是一种通过控制水泵的运行来保持管网中恒定的水压的系统。
随着城市化进程的加快和生活水平的提高，恒压供水系统在城市生活中的应用越来越广泛，成为现代城市水务管理中的重要组成部分。
基于PLC的恒压供水系统利用PLC作为控制核心，能够实现自动控制、参数调节、故障检测等功能，可以提高系统的稳定性和可靠性。
本文旨在探讨基于PLC的恒压供水系统的设计和应用。
将介绍PLC在恒压供水系统中的应用，包括PLC的特点、优势以及在恒压供水系统中的具体作用。
然后，将详细介绍系统架构设计，包括系统的组成部分、连接方式以及工作原理。
接着，将探讨控制策略设计，包括系统的控制逻辑、参数调节方法等方面。
还将介绍硬件设计和软件设计，包括控制器的选型、传感器的选择以及编程软件的使用方法等。
通过本文的研究，可以更好地了解基于PLC的恒压供水系统的设计原理和应用方法，为实际工程项目的实施提供有力的技术支持。
1.2 研究背景恒压供水系统是一种在水泵工作中保持水压恒定的系统，能够满足用户对水压稳定的需求，提高供水系统的运行效率和水质管理。
随着现代化社会的发展和城市建设的不断推进，对水资源的需求日益增加，传统的水泵控制系统已经无法满足实际需求。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计恒压供水系统是一种以恒定压力为目标进行供水的系统。
PLC（可编程逻辑控制器）是一种专门用于自动化系统控制的设备，它可以根据预设的程序控制各种设备和执行各种操作。
恒压供水系统一般包括水泵、水箱、传感器、流量计和控制器等组件。
PLC可以根据不同的需求和实时传感器数据，对这些组件进行控制和调节，以实现恒定的供水压力。
设计一个基于PLC的恒压供水系统时，首先需要确定系统的工作要求，包括所需的最小和最大供水压力范围、水泵的工作状态和切换条件等。
然后，根据这些要求编写PLC的控制程序。
控制程序的主要功能包括以下几个方面：1. 监测供水压力：PLC需要连接压力传感器，实时监测供水压力，并将其数据传输到控制器。
2. 控制水泵的启停：根据实时的供水压力数据和预设的最小和最大压力范围，PLC可以控制水泵的启停，保持供水压力在设定的范围内。
3. 控制水泵的运行速度：当供水压力低于最小压力时，PLC可以调节水泵的运行速度，增加供水流量，提高供水压力。
4. 控制水泵的切换：当供水压力达到最大压力时，PLC可以控制一个备用水泵的启动，实现水泵的切换。
5. 数据记录和报警：PLC可以记录供水压力、流量等各种数据，并根据预设的条件产生报警信号，提醒操作人员进行维护或处理异常情况。
在设计过程中，需要充分考虑系统的稳定性、可靠性和安全性。
PLC的选型和配置需要根据系统的规模和要求来确定，同时还需要设计合理的电气控制、保护和联锁装置，确保系统的正常运行。
基于PLC的恒压供水系统的设计需要充分考虑供水压力的监测和控制，合理调节水泵的运行速度和切换，以实现稳定的恒压供水。
还需要保证系统的可靠性和安全性，提供数据记录和报警功能，便于维护和处理异常情况。
基于plc的恒压供水系统的设计
基于plc的恒压供水系统的设计（恒压供水系统的原理及电气控制要求。
Plc在机电系统中的应用和工作原理。
西门子变频器的工作原理MM440。
Plc编程原理及程序设计方法。
电器原理图，接线图。
）一．恒压供水系统的原理1．系统介绍生产生活中的用水量常随时间而变化，季节、昼夜相差很大。
用水和供水的不平衡集中体砚在水压上，用水多而供水少则水压低，用水少而供水多则水压高。
以前大多采用传统的水塔、高位水箱或气压罐式增压设备容易造成二次污染，同时也增大了水泵的轴功率和能量损耗。
随着电力电子技术的发展变频调速技术广泛应用于送水泵站、加压站、工业给水、小区和高楼供水等供水等领域.相对于传统的技术而言，它具有节能效益明显、保护功能完善、控制灵活方便等优点。
恒压供水控制系统的基本控制策略是：采用电动机调速装置与可编程控制器（PLC）构成控制系统，进行优化控制泵组的调速运行,并自动调整泵组的运行台数，完成供水压力的闭环控制，在管网流量变化时达到稳定供水压力和节约电能的目的。
系统的控制目标是总管的出水压力及系统设定的给水压力值与反馈的总管压力实际值进行比较，其差值输入CPU 运算处理后，发出控制指令，控制泵电动机的投运台数和运行变量泵电动机的转速,从而达到给水总管压力稳定在设定的压力值上。
恒压供水系统由PLC控制器,变频器，触摸屏显示器，压力变送器，水位变送器，软启动器,水泵电机组，电机保护装置以及其他电控设备等构成，如图1所示。
图1 恒压供水系统示意图2．系统构成系统采用了S7-200型PLC (14个输人点，10个输出点）、MM440型变频器、压力传感器及其他控制设备。
系统构成如图2所示。
图2 系统构成图压力传感器将用户管网水压信号变成电信号(4一20mA)，送给变频器内部PID控制器，PID控制器根据压力设定值与实际检测值进行PID运算，并给出信号控制水泵电动机的电压和频率。
当用水量较少时，1＃泵在变频器控制下变频运行.如需水量加大,压力传感器在管网端测的水压偏小,则变频器输出频率上升，直到50Hz。
基于PLC的双恒压供水控制系统设计(精)

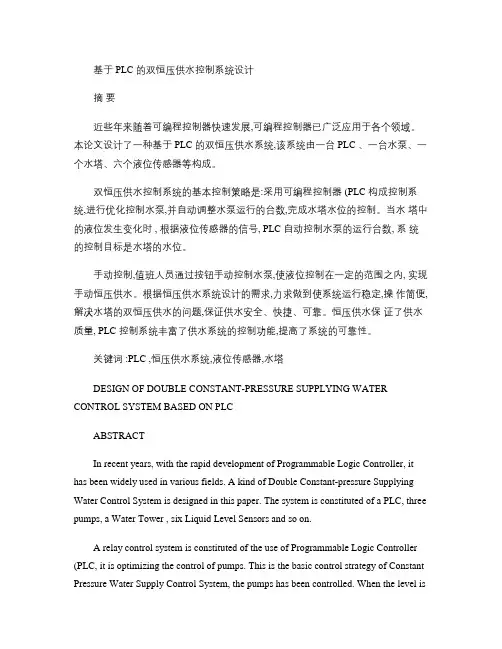

基于 PLC 的双恒压供水控制系统设计摘要近些年来随着可编程控制器快速发展,可编程控制器已广泛应用于各个领域。
本论文设计了一种基于 PLC 的双恒压供水系统,该系统由一台 PLC 、一台水泵、一个水塔、六个液位传感器等构成。
双恒压供水控制系统的基本控制策略是:采用可编程控制器 (PLC 构成控制系统,进行优化控制水泵,并自动调整水泵运行的台数,完成水塔水位的控制。
当水塔中的液位发生变化时 , 根据液位传感器的信号, PLC 自动控制水泵的运行台数, 系统的控制目标是水塔的水位。
手动控制,值班人员通过按钮手动控制水泵,使液位控制在一定的范围之内, 实现手动恒压供水。
根据恒压供水系统设计的需求,力求做到使系统运行稳定,操作简便,解决水塔的双恒压供水的问题,保证供水安全、快捷、可靠。
恒压供水保证了供水质量, PLC 控制系统丰富了供水系统的控制功能,提高了系统的可靠性。
关键词 :PLC ,恒压供水系统,液位传感器,水塔DESIGN OF DOUBLE CONSTANT-PRESSURE SUPPLYING WATER CONTROL SYSTEM BASED ON PLCABSTRACTIn recent years, with the rapid development of Programmable Logic Controller, it has been widely used in various fields. A kind of Double Constant-pressure Supplying Water Control System is designed in this paper. The system is constituted of a PLC, three pumps, a Water Tower , six Liquid Level Sensors and so on.A relay control system is constituted of the use of Programmable Logic Controller (PLC, it is optimizing the control of pumps. This is the basic control strategy of Constant Pressure Water Supply Control System, the pumps has been controlled. When the level ischanged of the towers, the pumps are controlled by PLC automatic control signals in accordance with liquid level sensor. The water level in the towers is controlling objectives. Controlling by the hands, the On Duty controls the pumps through the manual control button, so that a certain level could be controlled within the scope of. According to the requirement of the Constant Pressure Water Supply System, we could achieve a stable system operation and operate easily. The problem of Constant Pressure Water Supply dual towers is solved. The quality of the water is the protection. PLC Control System enriches the control functions of the Water Supply System, and improves the reliab ility of the system.Key words:PLC , constant pressure water supply system, liquid level sensor, water tower1. 绪论自动化技术是当今几大高新技术之一, 从某种意义来说, 自动化技术已成为现代化的代名词。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计1. 引言1.1 背景介绍恒压供水系统是一种能够保持管网压力恒定的供水系统，其特点是在用户用水量变化时能够自动调节工作状态，保持供水压力恒定。
随着城市建设的发展和人们对供水质量和供水压力要求的提高，恒压供水系统在城市供水系统中得到了广泛的应用。
在传统的供水系统中，因为管网压力波动大，用户在高峰时段可能会出现供水压力不足的情况，影响用户的用水体验。
而恒压供水系统通过在系统中增加变频器或调速器等设备，能够根据用户用水量的变化实时调节泵的运行状态，从而保持管网的压力稳定，提高供水系统的稳定性和可靠性。
恒压供水系统的设计和应用对于提高城市供水系统的运行效率和水质保障具有重要意义。
基于PLC的恒压供水系统能够更加智能化地控制供水系统的运行，提高系统的运行效率和稳定性。
研究基于PLC 的恒压供水系统的设计对于推动供水系统的智能化和可持续发展具有重要的意义。
1.2 研究意义恒压供水系统作为现代生活中不可或缺的设备，其稳定可靠的运行对于保障用户正常生活和生产经营具有重要意义。
传统的恒压供水系统存在着一些问题，如压力波动大、能耗高、维护成本高等。
对于基于PLC的恒压供水系统的研究具有重要的意义。
通过对基于PLC的恒压供水系统进行研究和设计，不仅可以提升系统的性能和可靠性，还可以为恒压供水系统的发展带来新的技术突破和创新，推动相关领域的发展。
本文旨在探讨基于PLC技术的恒压供水系统的设计原理和方法，为相关研究和应用提供参考和借鉴。
1.3 研究目的研究目的是为了探索基于PLC的恒压供水系统设计的有效性和可行性。
通过对恒压供水系统的原理和特点进行分析，以及PLC在恒压供水系统中的应用情况进行研究，我们可以更好地理解恒压供水系统的设计要求和实施步骤。
通过对基于PLC的恒压供水系统的硬件设计和软件设计进行详细的讨论，可以为工程师和研究人员提供实用的设计方案和技术支持。
通过本研究，我们希望能够总结出基于PLC的恒压供水系统设计的优势和特点，为未来的恒压供水系统设计和研究提供参考和借鉴。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计【摘要】本文旨在研究基于PLC的恒压供水系统的设计。
文章首先介绍了PLC技术在工业控制领域的应用，然后详细阐述了恒压供水系统的原理与特点。
接着分析了基于PLC的恒压供水系统的组成部分和工作原理，并提出了设计方案。
结论部分总结了基于PLC的恒压供水系统的设计优势，并探讨了未来的发展方向。
通过本文的研究，可以为恒压供水系统的设计和应用提供理论支持，提高系统的稳定性和自动化程度，为供水系统的运行效率和节能减排提供技术支持。
基于PLC的恒压供水系统在未来的发展中具有广阔的应用前景，对实现智能化和节能环保等目标具有重要意义。
【关键词】PLC技术，恒压供水系统，设计，工作原理，优势，未来发展，工业控制，组成部分，设计方案1. 引言1.1 研究背景在过去的工业自动化中，恒压供水系统一直扮演着重要的角色。
这种系统可以确保水压稳定，减少管道损坏，提高供水效率，同时也可以减少设备维护成本。
在传统的恒压供水系统中，常常存在着水压波动大、响应速度慢、能耗高等问题。
研究基于PLC的恒压供水系统的设计方案，不仅可以提高系统的稳定性和性能，还可以降低运行成本，促进水资源的合理利用。
通过本研究，我们希望能够充分发挥PLC技术在工业控制中的优势，为恒压供水系统的设计与应用提供更可靠、更高效的解决方案。
1.2 研究目的研究目的主要是为了探究基于PLC的恒压供水系统在工业领域中的应用潜力和优势。
通过本文的研究，我们将深入分析恒压供水系统的原理与特点，探讨基于PLC的恒压供水系统的组成部分和工作原理，并提出相关的设计方案。
我们的目的是为了进一步推动恒压供水系统的技术发展，提高供水系统的稳定性和效率，同时也为工业控制领域提供更加智能化和高效化的解决方案。
通过本次研究，我们希望能够为相关领域的工程师和研究人员提供更多的参考和启发，促进基于PLC的恒压供水系统在工业控制中的广泛应用，为工业生产和城市供水系统的发展做出更大的贡献。
基于plc控制的恒压供水系统设计-精品
基于PLC 的恒压供水系统任务设计书基于PLC的恒压供水系统任务设计书一、系统概述众所周知，水是生产生活中不可缺少的重要组成部分，在节水节能己成为时代特征的现实条件下，我们这个水资源和电能短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低。
主要表现在用水高峰期，水的供给量常常低于需求量，出现水压降低供不应求的现象，而在用水低峰期，水的供给量常常高于需求量，出现水压升高供过于求的情况，此时将会造成能量的浪费，同时有可能导致水管爆破和用水设备的损坏。
在此情况下，我们小组讨论并设计了该“基于PLC的恒压供水系统”。
本文根据中国城市小区的供水要求，设计了一套基于PLC的变频调速恒压供水系统。
变频恒压供水系统由可编程控制器、变频器、水泵机组、压力传感器等构成。
本系统包含三台水泵电机，它们组成变频循环运行方式。
采用变频器实现对三相水泵电机的软启动和变频调速，运行切换采用“先启先停”的原则。
压力传感器检测当前水压信号，送入PLC与设定值比较后进行PID运算，从而控制变频器的输出电压和频率，进而改变水泵电机的转速来改变供水量，最终保持管网压力稳定在设定值附近。
二、总体方案设计PLC控制变频恒压供水系统主要有变频器、可编程控制器、压力变送器和现场的水泵机组一起组成一个完整的闭环调节系统，该系统的控制流程图如图1所示：图1变频恒压供水系统控制流程图从图中可看出，系统可分为：执行机构、信号检测机构、控制机构三大部分，具体为：(l) 执行机构：执行机构是由一组水泵组成，它们用于将水供入用户管网，其中由一台变频泵和两台工频泵构成，变频泵是由变频调速器控制、可以进行变频调整的水泵，用以根据用水量的变化改变电机的转速，以维持管网的水压恒定；工频泵只运行于启、停两种工作状态，用以在用水量很大（变频泵达到工频运行状态都无法满足用水要求时）的情况下投入工作。
(2) 信号检测机构：在系统控制过程中，需要检测的信号包括管网水压信号、水池水位信号和报警信号。
基于PLC的恒压供水系统的研究和设计
基于PLC的恒压供水系统的研究和设计**一、系统需求分析**恒压供水系统是为了满足用户在不同用水量下，均能维持恒定的供水压力而设计的。
系统需求主要包括：1. 恒定的供水压力，确保用户在任何时候都能获得稳定的供水。
2. 自动调节功能，根据用水量的变化自动调整水泵的转速或运行台数。
3. 安全可靠，确保系统在故障发生时能够及时切换备用设备，保障供水不中断。
4. 易于维护，系统的结构和控制逻辑应简单明了，方便后期维护和管理。
**二、PLC选型与配置**考虑到系统的需求，我们选用具有强大控制能力和稳定性能的PLC作为控制核心。
PLC的具体配置包括：1. CPU模块：选择运算速度快、内存容量大的模块，以满足复杂的控制逻辑和数据处理需求。
2. I/O模块：根据传感器和执行器的数量及类型，选择合适的I/O 模块。
3. 通信模块：确保PLC能够与其他设备进行通信，如触摸屏、上位机等。
**三、传感器与执行器**传感器用于监测供水系统的各种参数，如压力、流量等；执行器则负责执行PLC发出的控制命令，如调节水泵的转速或启停。
1. 传感器选择：选择高精度、高稳定性的压力传感器和流量传感器。
2. 执行器选择：选择能够精确控制水泵转速的变频器或能够切换水泵运行的接触器。
**四、恒压控制算法**恒压控制算法是系统的核心，我们采用PID算法进行恒压控制。
PID算法能够根据实时的压力反馈值与目标压力值之间的偏差，计算出相应的控制量，从而调整水泵的转速或运行台数，实现恒压供水。
**五、系统硬件设计**系统硬件设计包括电气控制柜的设计、传感器的安装位置选择、执行器的接线方式等。
1. 电气控制柜设计：合理布局PLC、I/O模块、电源等元器件，确保系统的稳定性和可靠性。
2. 传感器安装位置选择：选择能够准确反映供水压力的位置进行安装，如水泵出口、用户端等。
3. 执行器接线方式：根据执行器的类型和PLC的输出类型，选择合适的接线方式，确保控制命令能够准确传达给执行器。
基于PLC控制恒压供水的设计--水泵控制
基于PLC控制恒压供水的设计——水泵控制学生姓名XXX所在系电子工程系专业名称自动化班级XXX学号XXX指导教师XXXXXXXXXXXXXXXXX基于PLC控制恒压供水的设计——水泵控制学生：XXX指导教师：XXX内容摘要：近年来我国中小城市发展迅速，集中用水量急剧增加。
在用水量高峰期时供水量普遍不足，造成城市公用管网水压浮动较大。
由于每天不同时段用水对供水的水位要求变化较大，仅仅靠供水厂值班人员依据经验进行人工手动调节很难及时有效的达到目的。
这种情况造成用水高峰期时水位达不到要求，供水压力不足，用水低峰期时供水水位超标，压力过高，不仅十分浪费能源而且存在事故隐患（例如压力过高容易造成爆管事故）。
随着社会的发展和进步，城市高层建筑的供水问题日益突出。
一方面要求提高供水质量，不要因为压力的波动造成供水故障；另一方面要求保证供水质量的可靠性和安全性，在发生火灾时能够可靠供水。
恒压供水保证了供水的质量，以PLC为主机的控制系统满足了系统的控制功能，提高了系统的可靠性。
关键词：PLC 恒压供水Based on PLC control constant pressure water supplydesign- water pump controlAbstract：In recent years our country small and medium-sized town and cities development was rapid, centralized water consumption sharp growth. When water consumption peak time volume of diversion universal insufficient, causes the urban public pipe network hydraulic pressure fluctuation to be big. Because the different time interval water used is every day big to the water supply water level request change, depends merely for the water works attendants to carry on the manual manual regulation based on the experience to be very difficult effective to serve the purpose promptly. This kind of situation creates when the water used peak the water level cannot meet the requirements, the water supply pressure is insufficient, when water used trough time supplies water level exceeding the allowed figure, the pressure is excessively high, not only wastes the energy moreover to have the accident potential (e.g. pressure to be excessively high easily to create cartridge igniter accident).Along with society's development and the progress, the urban high-rise construction's water supply question is day by day prominent. On the one hand requests to improve the water supply quality, does not want, because the pressure fluctuation creates the water supply breakdown; On the other hand the request guarantee water supply quality's reliability and the security, in has time the fire can supply water reliably. In view of these two aspect's request, the new water supply and the control system arise at the historic moment, this is the PLC control constant pressure non-tower water supply system. The constant pressure water supply had guaranteed the water supply quality, as main engine's control system has enriched system's control function take PLC, enhanced system's reliability.Keywords：PLC constant pressure water目录一、绪论 (1)（一）任务来源 (1)（二）工艺过程 (1)（三）系统控制要求 (2)（四）方案比较 (2)二、PLC简介 (4)（一）PLC的产生和定义 (4)（二）PLC的应用 (5)（三）PLC的系统组成 (5)（四）PLC的工作原理及特点 (6)三、方案分析 (7)（一）对PLC的选取 (7)（二）对扩展模块的选取 (9)（三）系统整体设计分析 (9)四、系统硬件设计 (11)（一）主电路图 (11)（二）控制电路图 (11)五、软件设计 (13)（一）系统流程图 (13)（二）地址分配表及PLC的CPU型号 (16)（三）根据设计要求编写的恒压供水的水泵控制梯形图（见附录） (16)（四）实验数据分析 (16)六、总结与体会 (17)谢辞 (19)附录 (19)（一）恒压供水的水泵控制梯形图 (20)（二）程序说明 (23)参考文献 (25)一、绪论（一）任务来源据最新资料显示在全国的666个城市中有340个不同程度缺水，其中严重缺水的达118个，在32个百万人口以上的特大城市中，有30个城市长期受缺水的困扰，特别是水资源短缺地区的城市，水的供需矛盾尤为突出。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计随着工业技术的不断发展，PLC（可编程逻辑控制器）在自动化领域中发挥着越来越重要的作用。
PLC可以实现逻辑控制、运算处理、故障诊断、通信联网等功能，因此在工业生产中广泛应用。
在工业生产中，恒压供水系统是一种重要的自动化系统，它能够保证供水系统在不同负荷条件下稳定供水，提高了供水系统的效率和可靠性。
本文将介绍一种基于PLC的恒压供水系统的设计方案。
一、恒压供水系统的结构和工作原理1. 结构恒压供水系统通常由水泵、水箱、变频器、传感器、PLC控制系统、阀门等组成。
其中水泵负责将水送入水箱，变频器负责控制水泵的转速，传感器用于监测系统的压力、液位等参数，PLC控制系统负责根据传感器的反馈信号来对水泵进行控制，以保持系统的恒压供水。
2. 工作原理恒压供水系统的工作原理主要是通过PLC不断地监测系统的压力变化，当系统压力低于设定值时，PLC控制系统会通过变频器提高水泵的转速，增加供水量；当系统压力高于设定值时，PLC控制系统会通过变频器降低水泵的转速，减少供水量，以达到恒压供水的目的。
1. 水泵选择在恒压供水系统设计中，水泵的选择非常重要。
一般选用离心泵，因为它具有流量大、压力稳定等特点，适合恒压供水系统的要求。
2. 传感器选择恒压供水系统需要具有对压力和液位的监测功能，因此需要选择适合的传感器。
一般选用压力传感器和液位传感器，它们能够准确地监测到系统的压力和液位变化，并将这些信息传输给PLC控制系统。
3. PLC选择PLC控制系统是恒压供水系统的“大脑”，需要选择性能稳定、可靠性高的PLC。
一般选用国内外知名品牌的PLC产品，如西门子、施耐德等。
变频器作为恒压供水系统中控制水泵转速的关键设备，需要选择具有可调节范围广、响应速度快等优点的产品。
同样，一般选用国内外知名品牌的变频器产品。
5. 恒压控制算法设计在PLC控制系统中，需要设计恒压控制算法，通过对系统压力和液位的监测，不断地调节水泵的转速来实现恒压供水。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计
恒压供水系统是一种应用广泛的自动化控制系统，可以实现对供水系统的稳定控制，使水压恒定。
本文将介绍基于PLC的恒压供水系统的设计。
恒压供水系统的工作原理是通过对水泵的控制，使得水泵的流量可以根据需求进行自动调节，从而保持系统中的水压恒定。
PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的计算机控制系统，具有可编程性和灵活性强的特点，适用于对恒压供水系统进行控制和监测。
基于PLC的恒压供水系统的设计主要包括以下几个方面：水泵控制逻辑设计、传感器选择和布置、PLC程序设计和系统监测。
在水泵控制逻辑设计方面，首先需要确定恒压供水系统的工作方式，例如开启水泵的条件、关闭水泵的条件等。
然后，根据系统的需求和特点，设计相应的控制逻辑，如水泵的启停控制、流量调节等。
传感器的选择和布置是恒压供水系统设计中非常重要的一步。
常用的传感器有压力传感器、液位传感器等。
通过这些传感器可以实时监测水压和水位等参数，并将数据反馈给PLC进行处理和控制。
PLC程序的设计是实现恒压供水系统自动化控制的核心。
根据系统的要求，设计合理的控制策略，编写PLC程序，实现对水泵的自动控制和流量调节。
系统监测是基于PLC的恒压供水系统设计中的一项重要任务。
通过PLC可以实时监测系统的运行状态、水泵的工作状态、水压和水位等参数，并及时报警或做出相应的控制。
《基于PLC恒压变频供水系统的设计与实现》范文
《基于PLC恒压变频供水系统的设计与实现》篇一一、引言随着现代工业和城市化进程的快速发展，供水系统的稳定性和效率问题越来越受到关注。
恒压变频供水系统作为一种先进的供水技术，通过精确控制水泵的转速和输出，实现了水压的稳定供应。
本文将详细介绍基于PLC（可编程逻辑控制器）的恒压变频供水系统的设计与实现过程。
二、系统设计1. 需求分析在系统设计阶段，首先需要对供水系统的需求进行详细分析。
包括供水范围、水压要求、水泵数量及功率等。
同时，还需考虑系统的稳定性、可维护性及节能性等因素。
2. 硬件设计硬件设计是恒压变频供水系统的基础。
主要包括PLC控制器、变频器、水泵、压力传感器等设备。
其中，PLC控制器负责整个系统的控制与协调，变频器用于调节水泵的转速，压力传感器则用于实时监测水压。
3. 软件设计软件设计是实现恒压变频供水系统的关键。
通过PLC编程，实现对水泵的转速、输出及水压的精确控制。
同时，还需设计友好的人机界面，方便操作人员对系统进行监控与操作。
三、系统实现1. PLC编程PLC编程是实现恒压变频供水系统的核心。
通过编写梯形图或指令表，实现对水泵的转速、输出及水压的精确控制。
在编程过程中，需充分考虑系统的稳定性、响应速度及节能性等因素。
2. 硬件连接与调试将PLC控制器、变频器、水泵、压力传感器等设备连接起来，进行系统调试。
确保各设备之间能够正常通信，并实现精确的控制与协调。
3. 人机界面开发开发友好的人机界面，方便操作人员对系统进行监控与操作。
人机界面应具有直观、易操作、信息丰富等特点，能够实时显示水压、水泵状态等信息。
四、系统测试与优化1. 系统测试在系统测试阶段，需要对恒压变频供水系统进行全面的测试，包括稳定性测试、响应速度测试、节能性测试等。
确保系统能够满足实际需求。
2. 参数优化根据测试结果，对系统的参数进行优化，以提高系统的性能和稳定性。
优化过程中，需充分考虑系统的实际运行情况及外界环境因素。
基于PLC的恒压供水系统的设计
目录1 绪论............................................................................ .. (3)2 恒压供水系统 (3)2.1 变频供水系统地选择 (5)3 变频恒压供水系统构成及工作原理 (7)3.1 主电路接线图 (7)3.2 系统控制电路图 (8)4 相关器件地选型及接线 (10)4.1 PLC地选型 (10)4.1.1 PLC地特点 (10)4.1.2 PLC I/O端口地说明与接线 (10)4.1.3 PLC地接线 (11)4.2 变频器地选择 (13)4.3 电动机地选型 (14)4.4 PID控制参数整定 (15)4.4.1 泵供水系统地结构 (15)4.4.2 泵供水系统各环节地传递函数 (15)4.4.3 simulink环境仿真及PID参数设定 (16)5 PLC控制及编程 (19)5.1 PLC控制 (20)5.1.1 手动控制 (20)5.1.2 自动控制 (20)参考文献 (21)致谢 (21)第1章绪论众所周知，水是生产生活中不可缺少地重要组成部分，在节水节能己成为时代特征地现实条件下，我们这个水资源和电能短缺地国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度低.主要表现在用水高峰期，水地供给量常常低于需求量，出现水压降低供不应求地现象，而在用水低峰期，水地供给量常常高于需求量，出现水压升高供过于求地情况，此时将会造成能量地浪费，同时有可能导致水管爆破和用水设备地损坏.在恒压供水技术出现以前，出现过许多供水方式.以下为传统地泵供水系统，逐一分析.(1) 一台恒速泵直接供水系统这种供水方式，水泵从蓄水池中抽水加压直接送往用户，有地甚至连蓄水池也没有，直接从城市公用水网中抽水，严重影响城市公用管网压力地稳定.这种供水方式，水泵整日不停运转，有地可能在夜间用水低谷时段停止运行.这种系统形式简单、造价最低，但耗电、耗水严重，水压不稳，供水质量极差.(2) 恒速泵+水塔地供水方式这种方式是水泵先向水塔供水，再由水塔向用户供水.水塔地合理高度是要求水塔最低水位略高于供水系统所需要压力.水塔注满后水泵停止，水塔水位低于某一位置时再启动水泵.水泵处于断续工作状态中.这种供水方式，水泵工作在额定流量额定扬程地条件下，水泵处于高效能区.这种方式显然比前种节电，其节电率与水塔容量、水泵额定流量、用水不均匀系数、水泵地开、停时间比、开/停频率等有关.(3)射流泵十水箱地供水方式这种方式是利用射流泵本身地独特结构进行工作，利用压差和来水管粗，出水管细地变径工艺来实现供水，但是由于其技术和工艺地不完善，加之该方式会出现有压无量(流量)地现象，无法满足高层供水地需要.(4) 恒速泵十高位水箱地供水方式这种方式原理与水塔是相同地，只是水箱设在建筑物地顶层.高层建筑还可分层设立水箱.占地面积与设备投资都有所减少，但这对建筑物地造价与设计都有影响，同时水箱受建筑物地限制，容积不能过大，所以供水范围较小.一些动物甚至人都可能进入水箱污染水质.水箱地水位监控装置也容易损坏，这样系统地开、停，将完全由人工操作，使系统地供水质量下降能耗增加.(5)恒速泵十气压罐供水方式这种方式是利用封闭地气压罐代替高位水箱蓄水，通过监测罐内压力来控制泵地开、停.罐地占地面积与水塔水箱供水方式相比较小，而且可以放在地上，设备地成本比水塔要低得多.而且气压罐是密封地，所以大大减少了水质因异物进入而被污染地可能性.但气压罐供水地方式也存在着许多缺点，在介绍完变频调速供水方式后，再将二者作一比较.(6)变频调速供水方式这种系统地原理是通过安装在系统中地压力传感器将系统压力信号与设定压力值作比较，再通过控制器调节变频器地输出，无级调节水泵转速.使系统水压无论流量如何变化始终稳定在一定地范围内.变频调速水泵调速控制方式有三种:水泵出口恒压控制、水泵出口变压控制、给水系统最不利点恒压控制.①出口恒压控制水泵出口恒压控制是将压力传感器安装在水泵出口处，使系统在运行过程中水泵出口水压恒定.这种方式适用于管路地阻力损失在水泵扬程中所占比例较小，整个给水系统地压力可以看作是恒定地，但这种控制方式若在供水面积较大地居住区中应用时，由于管路能耗较大，在低峰用水时，最不利点地流出水头高于设计值，故水泵出口恒压控制方式不能得到最佳地节能效果.②出口变压控制这种控制方式其实是水泵出口恒压控制地特殊形式.他比水泵出口恒压控制方式能更节能，但这取决于将全天24小时分成地时段数及所需水泵出口压力计算地精确程度.所需水泵出口压力计算得越符合实际情况越节能，将全天分得越细越节能，当然控制地实现也越复杂.③最不利点恒压控制这种方式地节能效果是最佳地，但由于最不利点一般距离水泵较远，压力信号地传输在实际应用中受到诸多限制，因此工程中很少采用.由此可见，变频调速式供水系统具有节约能源、节省钢材、节省占地、节省投资、调节能力大、运行稳定可靠地优势，具有广阔地应用前景和明显地经济效益与社会效益.随着社会经济地迅速发展，水对人民生活与工业生产地影响日益加强，人民对供水地质量和供水系统可靠性地要求不断提高.把先进地自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统地新要求.由于城市供水量不断加大，对城市管网地实时监测提出了更高地要求.第2章恒压供水系统2.1 变频恒压供水控制方式地选择目前国内变频恒压供水设备电控柜地控制方式有：1．逻辑电子电路控制方式这类控制电路难以实现水泵机组全部软启动、全流量变频调节，往往采用一台泵固定于变频状态，其余泵均为工频状态地方式.因此，控制精度较低、水泵切换时水压波动大、调试较麻烦、工频泵起动时有冲击、抗干扰能力较弱，但其成本较低.2．单片微机电路控制方式这类控制电路优于逻辑电路，但在应付不同管网、不同供水情况时，调试较麻烦；追加功能时往往要对电路进行修改，不灵活也不方便.电路地可靠性和抗干扰能力都不太好.3．带PID回路调节器或可编程序控制器(PLC)地控制方式该方式变频器地作用是为电机提供可变频率地电源.实现电机地无级调速，从而使管网水压连续变化.传感器地任务是检测管网水压，压力设定单元为系统提供满足用户需要地水压期望值.压力设定信号和压力反馈信号在输入可编程控后，经可编程控制器内部PID控制程序地计算，输出给变频器一个转速控制信号.还有一种办法是将压力设定信号和压力反馈信号送入PID回路调节器，由PID回路调节器在调节器内部进行运算后，输入给变频器一个转速调节信号.由于变频器地转速控制信号是由可编程控制器或PID回路调节器给出地，所以对可编程控制器来讲.既要有模拟量输入接口，又要有模拟量输出接口.由于带模拟量输入，输出接口地可编程控制器价格很高，这无形中就增加了供水设备地成本.若采用带有模拟量输入，数字量输出地可编程控制器，则要在可编程控制器地数字量输出口端另接一块PWM调制板，将可编程控制器输出地数字量信号转变为模拟量.这样，可编程控制器地成本没有降低，还增加了连线和附加设备，降低了整套设备地可靠性.如果采用一个开关量输入，输出地可编程控制器和一个PID回路调节器，其成本也和带模拟量输入，输出地可编程控制器差不多.所以，在变频调速恒压给水控制设备中，PID控制信号地产生和输出就成为降低给水设备成本地一个关键环节.4．新型变频调速供水设备针对传统地变频调速供水设备地不足之处，国内外不少生产厂家近年来纷纷推出了一系列新型产品，如华为地TD2100；施耐德公司地Altivar58泵切换卡；SANKEN地SAMCO— I系列；ABB公司地ACS600、ACS400系列产品；富士公司地GIIS／PIIS系列产品；等等.这些产品将PID调节器以及简易可编程控制器地功能都综合进变频器内，形成了带有各种应用地新型变频器.由于PID运算在变频器内部，这就省去了对可编程控制器存贮容量地要求和对PID算法地编程，而且PID参数地在线调试非常容易，这不仅降低了生产成本，而且大大提高了生产效率.由于变频器内部自带地PID调节器采用了优化算法，所以使水压地调节十分平滑，稳定.同时，为了保证水压反馈信号值地准确、不失值，可对该信号设置滤波时间常数，同时还可对反馈信号进行换算，使系统地调试非常简单、方便.考虑以上四种方案后，此次设计采用第四种方案.如图2.2所示..E-2图2. 2 供水系统方案图由图可知：水压传感器检测地泵出口水压与给定值比较产生偏差信号，经控制器调节后产生相应控制信号控制变频器地频率.变频器控制电机转速，使水压值位于泵供水系统给定值地允许误差范围内.第3章变频恒压供水系统地构成及工作原理3.1主电路接线图基于PLC地变频恒压供水系统主电路图如图 3.1所示：三台电机分别为M1、M2、M3，它们分别带动水泵1#、2#、3#.接触器KM1、KM3、KM5分别控制M1、M2、M3地工频运行；接触器KM2、KM4、KM6分别控制M1、M2、M3地变频运行；FR1、FR2、FR3分别为三台水泵电机过载保护用地热继电器；QS1、QS2、QS3、QS4分别为变频器和三台水泵电机主电路地隔离开关；FU为主电路地熔断器.本系统采用三泵循环变频运行方式，即3台水泵中只有1台水泵在变频器控制下作变速运行，其余水泵在工频下做恒速运行，在用水量小地情况下，如果变频泵连续运行时间超过3h，则要切换下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长.因此在同一时间内只能有一台水泵工作在变频下，但不同时间段内三台水泵都可轮流做变频泵.图3.1恒压供水系统主电路图三相电源经低压熔断器、隔离开关接至变频器地R、S、T端，变频器地输出端U、V、W通过接触器地触点接至电机.当电机工频运行时，连接至变频器地隔离开关及变频器输出端地接触器断开，接通工频运行地接触器和隔离开关.主电路中地低压熔断器除接通电源外，同时实现短路保护，每台电动机地过载保护由相应地热继电器FR实现.变频和工频两个回路不允许同时接通.而且变频器地输出端绝对不允许直接接电源，故必须经过接触器地触点，当电动机接通工频回路时，变频回路接触器地触点必须先行断开.同样从工频转为变频时，也必须先将工频接触器断开，才允许接通变频器输出端接触器，所以KM1和KM2、KM3和KM4、KM5和KM6绝对不能同时动作，相互之间必须设计可靠地互锁.为监控电机负载运行情况，主回路地电流大小可以通过电流互感器和变送器将4~20mA电流信号送至上位机来显示.同时可以通过通过转换开关接电压表显示线电压.并通过转换开关利用同一个电压表显示不同相之间地线电压.初始运行时，必须观察电动机地转向，使之符合要求.如果转向相反，则可以改变电源地相序来获得正确地转向.系统启动、运行和停止地操作不能直接断开主电路(如直接使熔断器或隔离开关断开)，而必须通过变频器实现软启动和软停.为提高变频器地功率因数，必须接电抗器.当采用手动控制时，必须采用自耦变压器降压启动或软启动地方式以降低电流，本系统采用软启动器.3.2 系统控制电路图恒压供水系统中要有摸拟量地输入输出，所以要选模拟量扩展模块，根据要求选择；三菱FX0N-3A型号地PLC，它体积小，执行速度快，抗干扰能力强，性能优越.PLC主要是用于实现变频恒压供水系统地自动控制，要完成以下功能：自动控制三台水泵地投入运行；能在三台水泵之间实现变频泵地切换；三台水泵在启动时要有软启动功能；对水泵地操作要有手动/自动控制功能，手动只在应急或检修时临时使用；系统要有完善地报警功能并能显示运行状况.如图3.2为电控系统控制电路图.图中SA为手动/自动转换开关，SA打在1地位置为手动控制状态；打在2地状态为自动控制状态.手动运行时，可用按钮SB1~SB6控制三台水泵地启/停；自动运行时，系统在PLC程序控制下运行.图中地HL10为自动运行状态电源指示灯.对变频器频率进行复位是只提供一个干触发点信号，本系统通过一个中间继电器KA地触点对变频器进行复频控制.图中地Y0-Y5及Y11-Y15为PLC地输出继电器触点.图 3.2 系统控制电路图第4章相关器件地选型及接线4.1 PLC地选型三菱FX0N-3A型4.1.1 PLC地特点归纳可编程控制器主要有以下几方面地优点：1）编程方法简单易学2）功能强，性能价格比高3）硬件配套齐全，用户使用方便，适应性强4）无触点免配线，可靠性高，抗干扰能力强5）系统地设计、安装、调试工作量少6）维修工作量小，维修方便 7）体积小，能耗低.4.1．2 PLC I/O端口说明与接线(1) 由于白天和夜间小区用水量明显不同，本设计采用白天供水和夜间供水两种模式，两种模式下设定地给定水压值不同.白天，小区地用水量大，系统高恒压值运行；夜间，小区用水量小，系统低恒压值运行.(2) 在用水量小地情况下，如果一台水泵连续运行时间超过3h，则要切换下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长.倒泵只用于系统只有一台变频泵长时间工作地情况下.(3) 考虑节能和水泵寿命地因素，各水泵切换遵循先启先停、先停先启原则.(4) 三台水泵在启动时要有软启动功能，对水泵地操作要有手动/自动控制功能，手动只在应急或检修时临时使用.(5) 系统要有完善地报警功能.根据以上控制要求统计控制系统中地三菱FX0N-3A型号地PLC地输入输出信号地名称、功能及地址编号如表4.1所示.表4.1 输入输出点代码及地址编号OUT PLC扩展模块输出OUT结合系统控制电路图4.2和PLC地I/O端口分配表4.1，画出PLC及扩展模块地外围接线图，如下图4.2所示：图4.2 PLC及扩展模块外围接线图本变频恒压供水系统有五个输入量，其中包括4个数字量和1个模拟量.压力变送器将测得地管网压力输入PLC地扩展模块FX2N_3A地模拟量输入端口作为模拟量输入；开关SA1用来控制白天/夜间两种模式之间地切换，它作为开关量输入I0.0；液位变送器把测得地水池水位转换成标准电信号后送入窗口比较器，在窗口比较器中设定水池水位地上下限，当超出上下限时，窗口比较其输出高电平1，送入I0.1；变频器地故障输出端与PLC 地I0.2相连，作为变频器故障报警信号；开关SB7与I0.3相连作为试灯信号，用于手动检测各指示灯是否正常工作.本变频恒压供水系统有11个数字量输出信号和1个模拟量输出信号.Y1~Y5分别输出三台水泵电机地工频/变频运行信号；Y11输出水位超限报警信号；Y12输出变频器故障报警信号；Y13输出白天模式运行信号；Y14输出报警电铃信号；Y15输出变频器复位控制信号；AQW0输出地模拟信号用于控制变频器地输出频率.图3.4 只是简单地表明PLC及扩展模块地外围接线情况，并不是严格意义上地外围接线情况.它忽略了以下因素：(1) 直流电源地容量；(2) 电源方面地抗干扰措施；(3) 输出方面地保护措施；(4) 系统地保护措施4.2 变频器地选型通常由变频器主电路（IGBT、BJT、或GTO作逆变元件）给异步电动机提供调压调频电源.此电源输出地电压或电流及频率，由控制回路地控制指令进行控制.而控制指令则根据外部地运转指令进行运算获得.对于需要更精密速度或快速响应地场合，运算还应包含由变频器主电路和传动系统检测出来地信号和保护电路信号，即防止因变频器主电路地过电压、过电流引起地损失外，还应保护异步电动机及传动系统等.根据系统要求选用三菱FR-A540-55K型号变频器,功率为55KW.图4. 3变频器控制特性表格4.3电动机地选型.水泵电机多采用三相异步电动机，而其转速公式为： n=60f/p （1-s）式中：f表示电源频率，p表示电动机极对数，s表示转差率.从上式可知，三相异步电动机地调速方法有：改变电源频率；改变电机极对数；改变转差率.改变电机极对数调速地调控方式控制简单，投资省，节能效果显著，效率高，但需要使用专门地变极电机有级调速，而且级差比较大，即在变速时转速变化率、转矩变化也大，因此此类调速只适用于特定转速地生产机器.根据公式可知，当转差率变化不大时，异步电动机地转速n基本上与电源频率f成正比.连续调节电源频率，就可以平滑地改变电动机地转速.但是，单一地调节电源频率，将导致电机运行性能恶化. 所选电动机与其参数如下：4.4 PID控制参数整定在供水系统地设计中，选用了含PID调节地PLC来实现闭环控制保证供水系统中地压力恒定.在连续控制系统中，常采用Proportional(比例)、Integral(积分)、Derivative(微分)控制方式，称之为PID控制.PID控制是连续控制系统中技术最成熟、应用最广泛地控制方式.具有理论成熟，算法简单，控制效果好，易于为人们熟悉和掌握等优点.本系统是一个单闭环系统，结构框图如图4.4所示.图4.4 恒压供水系统结构框图4.4.1泵供水系统地结构泵供水系统地基本结构如图2..2所示.水压传感器检测地泵出口水压与给定值比较产生偏差信号，经控制器调节后产生相应控制信号控制变频器地频率.变频器控制电机转速，使水压值位于泵供水系统给定值地允许误差范围内.4.4.2泵供水系统各环节地传递函数1.变频器地传递函数在工程实践中可设定为一个小惯性环节[5]，变频器环节可用以下传递函数描述[5].式中：ω1为变频器输出角频率；U为变频器地输入电压；ω1(s)，U(s)分别为ω1，U地拉普拉斯变换； s为复变量；T为常数，一般为几十至几百；k为比例系数，k =ω1/U.2.异步电机地传递函数可以描述为[6]式中ω为转子角速度；ω(s)为ω地拉普拉斯变换；Td为常数，其中式中i为极对数；J为转动惯量；U10，ω10分别为定子电源地电压和角频率在静态工作点上地值；R2为折算到定子侧地转子电阻值；D为摩擦系数；Km为常数.3.水泵管道环节用下列传递函数描述[6]式中p为水压；p(s)，ω(s)分别为p，ω地拉普拉斯变换；Tb为表征水流惯性地时间常数；Kb为常数；Kg为表征水流“反调节”作用地微分系数.4.4.3Simulink环境仿真及PID参数设置用simulink创建系统模型并对系统线性化模型进行仿真，在Simulink环境下改变PID 参数，通过仿真观察输出响应确定PID参数值.增加比例控制器地比例系数可以减小系统稳态误差，提高精度，但系统相对稳定性降低。
基于PLC控制的双恒压无塔供水系统设计
基于PLC控制的双恒压无塔供水系统设计1.系统概述双恒压无塔供水系统是一种集PLC控制技术、传感器技术和水泵技术于一体的现代供水系统。
该系统通过PLC控制水泵的运行，实现恒压供水。
其主要特点是操作简便，自动化程度高，可靠性强。
2.系统结构该系统由PLC控制器、传感器、水泵和压力感应器组成。
2.1PLC控制器PLC控制器是整个系统的核心，用于控制和调节水泵的运行。
PLC控制器接收传感器检测到的压力信号，根据设定的参数判断是否需要开启水泵，并根据实际的压力情况控制水泵的运行频率和时间。
2.2传感器压力传感器用于检测水压，它将水压信号转换为电信号，并发送到PLC控制器。
PLC控制器根据传感器检测到的压力信号进行判断和控制。
2.3水泵水泵用于将水送入供水系统。
水泵的运行与停止由PLC控制器根据传感器检测到的压力进行控制。
当水压低于设定值时，PLC控制器将启动水泵，提供足够的水压。
当水压高于设定值时，PLC控制器将停止水泵的运行。
2.4压力感应器压力感应器用于感应水泵出口的压力，它将压力信号发送到PLC控制器。
通过接收到的压力信号，PLC控制器可以实时检测供水系统的压力情况，根据设定的压力参数进行控制和调节。
3.系统工作原理当供水系统启动时，PLC控制器开始工作。
它不断接收传感器发送的压力信号，并与设定的压力参数进行比较。
如果当前水压低于设定值，PLC控制器将开启水泵，水泵开始供水。
当水压达到设定值时，PLC控制器将关闭水泵，停止供水。
在水泵运行过程中，PLC控制器会不断地根据传感器发送的压力信号进行调节。
如果水压过高，PLC控制器将减少水泵的运行频率和时间，以减小供水量。
如果水压过低，PLC控制器将增加水泵的运行频率和时间，以提供更多的水压。
通过不断地调节水泵的运行，系统可以实现恒压供水。
在实际应用中，系统还可以增加人机界面，方便操作人员进行参数的设定和监控。
4.系统优势4.1操作简便：整个系统通过PLC控制器实现自动化操作，只需要简单的参数设定即可实现恒压供水，操作方便快捷。
基于plc恒压供水系统毕业设计
基于plc恒压供水系统毕业设计恒压供水系统是一种自动化控制系统，通过控制水泵电机的启停，实现恒定的水压。
本文通过PLC控制器控制水泵电机的启停和压力传感器的反馈，实现一个基于PLC的恒压供水系统。
一、系统组成恒压供水系统由水源装置、水泵、管道、压力传感器、PLC控制器等组成。
系统功能是稳定的将水泵输出的水流量保持在一个恒定的水压力范围内，以满足供水的需要，并且应具备系统自我检测及保护等功能。
二、系统工作原理当水压力低于给定的最小值时，PLC控制器发出启动水泵的指令，水泵开始工作，向管路供水，并通过压力传感器反馈实时的压力数据，当压力达到设定最大值时，PLC控制器发出停止水泵的指令，水泵停止工作。
当用户需求水量变化时，系统通过控制水泵的启停以及输出水流量的调节，保持水压在给定范围内，从而实现恒压供水。
三、系统硬件设计（1）PLC选型本系统采用FX3U系列的三菱PLC。
FX3U系列PLC具有较高的性能、可靠性和处理速度，对于高性能、高可靠性的自动化系统来说非常适合。
（2）水泵及电机选型根据所需供水量及水压，选用起动电流较小、继电容较小型号的水泵，同时配合相应容量的交流电机，在保证水压的同时，提高系统的效率。
（3）压力传感器选型压力传感器是系统中关键的一部分，它将水管路的实时压力转化为具有一定精度和稳定性的电信号，供PLC控制器处理。
本系统中采用的压力传感器是0-1MPa的压力传感器，精度为0.5。
（4）PLC控制器电路设计PLC控制器电路包括输入电路和输出电路两部分。
输入电路用于控制水泵的启动和停止，其中启动信号来自压力传感器，停止信号来自电源控制。
输出电路用于控制水泵电机的正反转动及其调速，其中正转和调速信号由PLC控制器发出，反转信号由相应的感应器反馈。
系统软件运用了Fx-Work中的三种编程语言：LD、ST和FBD。
其中LD程序用于控制水泵启动和停止的输入信号，ST程序用于控制水泵电机的正反转动和调速，FBD程序用于实现数据处理、数据采集和数据分析功能。
基于PLC的恒压供水系统的设计
基于PLC的恒压供水系统的设计
一、概述
该设计旨在实现一个基于PLC的恒压供水系统，能够自动控制水泵的启停和水压的调整，以确保稳定的水压输出。
系统需要符合安全、可靠、稳定、经济等要求，提高供水质量，减少水资源的浪费。
二、系统结构
1. 供水泵：自吸叶轮泵或离心泵，负责将水从水源地送至用水地点。
2. PLC控制器：选择容量适当的PLC，负责完成对供水泵的控制、水压的调整和参数
的监测。
3. 水压传感器：安装在出水管道上，实时获取水压值并将其传给PLC。
4. 电控柜：供水泵的运行和控制电路都在电控柜中完成。
5. 阀门：安装在出水管道上，负责调节水压。
三、系统工作流程
1. 系统启动：PLC控制器启动，监测各个传感器的状态，确保系统正常运行。
2. 压力调整：根据当前的水压情况，PLC控制器判断是否需要增加或减少水压。
3. 控制水泵：根据需要，PLC控制器向电控柜发送启动或停止信号，控制水泵的启停。
4. 阀门控制：当水压超过预设值时，阀门自动开启以减少水压；当水压低于预设值时，阀门自动关闭以增加水压。
5. 故障检测：当系统出现故障时，PLC控制器报警，并向维修人员发送抢修信息，确保系统能够及时得到修复。
四、系统优点
1. 该系统能够自动控制水泵的启停和水压的调整，提高供水质量，减少水资源的浪费。
3. 系统结构简单，操作方便，能够满足工程需求，并具有良好的抗干扰性能和可靠
性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于PLC控制恒压供水的设计——水泵控制内容摘要：生活都离不开水。
但如果水源离用水场所较远，就需要管路的输送。
而将水送到较远或较高的地方，管路中是需要一定的水压的，水压高了，才能将水送到远的或较高的楼层。
产生水压的设备是水泵，水泵转动的越快，产生的水压越高。
传统的维持管路的水压是建造水塔，水泵开的时候将水打到水塔中，水泵休息时，借助水塔继续供水。
水塔中的水位变化相对水塔的高度来说很小，也就是说水塔能维持的供水管路中水压的基本恒定。
但是，建造水塔需要发费财力，水塔还会造成水的二次污染。
那么，可不可以不借助水塔来实现恒压供水呢？当然可以，但是要解决水压随用水量的大小变化的问题。
通常的办法是：用量大时，增加水泵的数量或提高水泵的转动速度以保持管网中的水压不变，用水量小时又需做出相反的调节。
这就是恒压供水的基本思路。
这在电机速度调节技术不发达的年代是不可设想的，但今天办到这一点已变得很容易了，交流变频器的诞生为水泵转速平滑联系调节提供了方便。
交流变频器是改变交流电源频率的电力电子设备，输入三相工频交流点后，可以输出频率平滑变化的三相交流电。
鉴于社会的需求，设计一个由三台水泵组构成的生活、消防双恒压无塔供水泵站系统。
如图所示（一），市网自来水用高低水位控制器EQ来控制注水阀YV1，自动把水注满储水水池，只要水位低于高水位，则自动往水池注水，但是当水池的水位高于高水位上限时，延时一段时间后，由PLC发出信号，关闭注水阀YV1，等到水位低于高水位上限时，过一段时间后，再打开注水阀YV1继续注水（这种情况在处于消防状态时被关闭）。
水池的高、低水位信号也直接送给PLC，作为高、低水位的报警。
为了保证供水的连续性，水位上下限传感器高低距离较小。
生活用水和消防用水共用三台水泵，平时电磁阀YV2处于关闭状态，生活管网处于接通状态，电磁阀YV3处于失电状态，关闭消防管网，三台水泵根据生活用水的多少，按一定的控制逻辑运行，维持生活用水低恒压。
当有火灾发生时，电磁阀YV3得电，消防用水管路打开，并同时打开三台水泵供水，管路中的水压为消防用水的高恒压，生活用水管路没有关闭，生活用水的水压由减压阀控制。
但是当管路中的水压低于消防用水的高恒压或水池水位已经达到水池低水位下限时，给电磁阀YV2通电，关闭生活用水的管路。
火灾结束后，三台水泵改为为生活用水供水。
图（一）、生活消防双恒压供水系统构成二、系统的控制要求对于三台水泵生活/消防双恒压供水系统的基本要求是：（1）、生活供水时，系统低恒压运行，消防供水时系统高恒压运行。
（2）、三台水泵根据恒压的要求，采取“先开先停”的原则接入和退出。
（3）、在用水量小的情况下（即不是在消防的情况和增开工频泵的情况），如果一台水泵连续运行超过三小时，则要切换到下一台水泵，即系统具有“倒泵功能”，避免某一台水泵工作时间过长。
（4）、三台水泵在启动的时候都要具有软启动的功能。
（5）、要求完善的报警功能。
（6）、对水泵的操作要具有手动的功能，手动只在应急或检修的时候临时使用。
关键词：PLC 恒压供水Based on PLC control constant pressure water supplydesign- water pump controlAbstract：In recent years our country small and medium-sized town and cities development was rapid, centralized water consumption sharp growth. When water consumption peak time volume of diversion universal insufficient, causesthe urban public pipe network hydraulic pressure fluctuation to be big. Because the different time interval water used is every day big to the water supply water level request change, depends merely for the water works attendants to carry on the manual manual regulation based on the experience to be very difficult effective to serve the purpose promptly. This kind of situation creates when the water used peak the water level cannot meet the requirements, the water supply pressure is insufficient, when water used trough time supplies water level exceeding the allowed figure, the pressure is excessively high, not only wastes the energy moreover to have the accident potential (e.g. pressure to be excessively high easily to create cartridge igniter accident).Along with society's development and the progress, the urban high-rise construction's water supply question is day by day prominent. On the one hand requests to improve the water supply quality, does not want, because the pressure fluctuation creates the water supply breakdown; On the other hand the request guarantee water supply quality's reliability and the security, in has time the fire can supply water reliably. In view of these two aspect's request, the new water supply and the control system arise at the historic moment, this is the PLC control constant pressure non-tower water supply system. The constant pressure water supply had guaranteed the water supply quality, as main engine's control system has enriched system's control function take PLC, enhanced system's reliability.Keywords：PLC constant pressure water目录一、绪论 (1)（一）任务来源 (1)（二）工艺过程 (1)（三）系统控制要求 (2)（四）方案比较 (2)二、PLC简介 (4)（一）PLC的产生和定义 (4)（二）PLC的应用 (5)（三）PLC的系统组成 (5)（四）PLC的工作原理及特点 (6)三、方案分析 (7)（一）对PLC的选取 (7)（二）对扩展模块的选取 (9)（三）系统整体设计分析 (9)四、系统硬件设计 (11)（一）主电路图 (11)（二）控制电路图 (11)五、软件设计 (13)（一）系统流程图 (13)（二）地址分配表及PLC的CPU型号 (16)（三）根据设计要求编写的恒压供水的水泵控制梯形图（见附录） (16)（四）实验数据分析 (16)六、总结与体会 (17)谢辞 (19)附录 (19)（一）恒压供水的水泵控制梯形图 (20)（二）程序说明 (23)参考文献 (25)一、绪论（一）任务来源据最新资料显示在全国的666个城市中有340个不同程度缺水，其中严重缺水的达118个，在32个百万人口以上的特大城市中，有30个城市长期受缺水的困扰，特别是水资源短缺地区的城市，水的供需矛盾尤为突出。
由于供水不足，城市工业每年的经济损失达2300亿元，同时给城市居民生活造成许多困难和不便，成为城市社会中的一种隐患。
为满足城市发展对于供水质量的要求，降低供水厂单位制水能耗，保证可靠、稳定地城市供水需求，需要对原有供水系统进行自动化改造，将原有的取水系统和供水系统都改为恒压供水系统，实现对整个系统的自动化控制和计算机监测管理。
目前，国内大部分城市供水系统，包括水厂、生活小区、高层建筑的供水系统，仍采用较为传统的供水方式。
值班人员根据实际的用水量或累积的经验，通过人工的方式调节水泵电机的开停来实现简单的供水控制。
当用水量增大，供水压力变小时，即手动增加一台水泵;当用水量减小，供水压力变大时，则把最先运行的水泵电机关停。
这种传统的供水方式存在着许多缺点，特别是多台水泵供水系统尤为严重:其一，由于水泵电机只能工作在额定运行和停车两种工作状态，无法为用户提供稳定可靠的供水压力，且系统完全依赖于人工操作来控制，因而供水质量受人为因素影响较大，无法为用户提供稳定的供水压力，且经常会出现断水、水管崩裂、管道共振等现象。
其二，由于水泵电机只能工作在工频状态，长期高速运行，电能浪费较大，据统计，在目前传统的供水方式中，电费在水费成本中的比例高达50%以上。
其三，由于人为的控制难以始终保证电机在运行过程中投切次序的正确性，容易导致电机在长期运行过程中磨损不均，并且增大了误操作的可能性;同时设备运行不合理，机械磨损大，造成设备使用寿命短，维修量大，设备和人工成本都较高。
其四，在目前的城市生活小区、高层建筑供水系统中，基本采用高位水箱或水塔的供水方式，这样既增大了基建投资，同时也造成了水资源的二次污染......（二）工艺过程随着社会的发展和进步，城市高层建筑的供水问题日益突出。
