德国变形铝及铝合金化学成分
DIN EN 1706 铝和铝合金铸件化学成分和机械性能(中文版)
日期 译校 技校 日期 日期 03.02.05 © VOLKSWAGENAG-SEATS.A.-SKODAautomobilovaa.s.-AUDIAG
翻译
抄写 王莉
日期 03.03.25
铝和铝合金 铸件 化学成分和机械性能 德文本附录 NA（供参考） DIN EN 和 DIN 两标准中，铝和铝铸造合金名称对照表
5.2
用于分析的试样 借助发射光谱测定法来进行分析的试样是必须做的。所以在铸造时就必须从熔 融金属中提取这种试样注入金属模具中。 注释： 借助发射光谱测定法对铸件进行分析是必须有的一个步骤，所以建议 将铸件的一部分再行熔化，并用金属的试样模型再行铸造，以避免出 现熔析现象。在这样再行熔化的过程中，可以查明所规定的元素，例 如钠（ Na），锶（ Sr），镁（ Mg）的含量是否减少，所以这些元素应 该直接从铸件中取出分析。 关于取样和分析，在相应的标准发行之前，建议使用现有的标准和规定。
标准中心

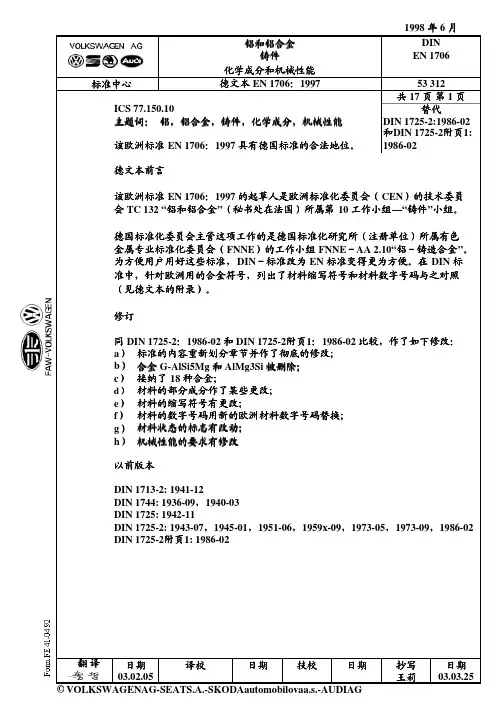

铝和铝合金 铸件 化学成分和机械性能 德文本 EN 1706：1997
1998 年 6 月 DIN EN 1706 53 312 共 17 页 第 1 页 替代 DIN 1725-2:1986-02 和DIN 1725-2附页1: 1986-02
ICS 77.150.10 主题词： 铝，铝合金，铸件，化学成分，机械性能 该欧洲标准 EN 1706：1997 具有德国标准的合法地位。 德文本前言
5 5.1
化学成分 概述 化学成分必须按 EN 1780-3 中规定的书写规则标出。铝铸造合金的化学成份是 按表 1 中质量组分的械性能
EN 1706 共 17 页 第 7 页
注释：
在表 1 中，同样也标明了制作铸件的生铁块的化学成分。这些数字都 写在括号中。如果它与铸件所要求的极限值不一致，则采用 EN 1676 中的数值。 如果指明必须对元素进行分析，关于一些特定的极限值都列举在表 1 中。其它 元素，如果在供求双方之间有协议，也必须进行分析。这些情况特别适用于须 要细晶化的元素和其熔化液须要进一步精炼的元素，例如钠，锶，锑，磷等元 素。这些合金元素及杂质必须按下面的顺序予以注明。 — 硅（Si），铁（ Fe），铜（ Cu），锰（ Mn），镁（ Mg），铬（ Cr），镍 （Ni），锌（ Zn），钛（ Ti），其余（全部）元素，铝。 其他指明的，确定有极限值的元素，在字母序列的顺序中都要插在锌和钛之间。 在这里，铅和锡也必须包括在顺序中，或者在注脚中写明。
变形铝及铝合金牌号对照表[1]
![变形铝及铝合金牌号对照表[1]](https://img.taocdn.com/s3/m/08dee723915f804d2b16c12d.png)
变形铝及铝合金牌号对照表铝及铝合金新旧牌号对照表注:①"原"是指化学成份与新牌号同,且都符合GB3190-82规定的旧牌号。
②“代”是指与新牌号的化学成份相近似，且符合GB3190-82规定的旧牌号。
③“曾用”是指已经鉴定，工业生产时曾经用过的牌号，但没有收入GB3190-82中。
变形铝和铝合金牌号表示方法和状态代号类型：铝型材点击次数：1030（1）四位数字体系牌号命名方法1997年1月1号，我国开始实施GB/T16474?996《变形铝和铝合金牌号表示方法》标准。
新的牌号表示方法采用变形铝和铝合金国际牌号注册组织推荐的国际四位数字体系牌号命名方法，例如工业纯铝有1070、1060等，Al-Mn合金有3003等，Al-Mg合金有5052、5086等。
（2）四位字符体系牌号命名方法1997年1月1号前，我国采用前苏联的牌号表示方法。
一些老牌号的铝及铝合金化学成分与国际四位数字体系牌号不完全吻合，不能采用国际四位数字体系牌号代替，为保留国内现有的非国际四位数字体系牌号，不得不采用四位字符体系牌号命名方法，以便逐步与国际接轨。
例如：老牌号LF21的化学成分与国际四位数字体系牌号3003不完全吻合，于是，四位字符体系表示的牌号为3A21。
四位数字体系和四位字符体系牌号第一个数字表示铝及铝合金的类别，其含义如下：1）1XXX系列工业纯铝；2）2XXX系列Al-Cu、Al-Cu-Mn合金，；3）3XXX系列Al-Mn合金；4）4XXX系列Al-Si合金；5）5XXX系列Al-Mg合金；6）6XXX系列Al-Mg-Si合金；7）7XXX系列Al-Mg-Si-Cu合金；8）8XXX系列其它。
（3）铝铸件牌号我国容器用铝铸件牌号采用ZAl+主要合金元素符号+合金元素含量数百分率表示。
例如；ZAlSi7Mg1A、ZAlCu4、ZAlMg5Si等。
（4）状态代号相同牌号的铝及铝合金，状态不同时，力学性能不相同。
世界各国变形铝合金牌号及化学成分
世界各国变形铝合金的牌号及化学成分国别化学成分（％）牌号Cu Mn Mg Zn Cr Ti Si Fe Al 其他美(AA)2011 5～6 0.3 0.4 0.7 余2014 3.9～5 0.4～1.2 0.2～0.8 0.25 0.1 0.15 0.5～1.2 0.7 余2017 3.5～4.5 0.4～1 0.4～0.8 0.25 0.1 0.15 0.2～0.8 0.70 余2018 3.5～4.5 0.2 0.45～0.9 0.25 0.1 0.9 1 余 1.7～2.3Ni 2024 3.8～4.9 0.3～0.9 1.2～1.8 0.25 0.1 0.15 0.5 0.5 余2025 3.9～5 0.4～1.2 0.05 0.25 0.1 0.15 0.5～1.2 1 余2036 2.2～3 0.1～0.4 0.3～0.6 0.25 0.1 0.15 0.5 0.5 余2117 2.2～3 0.2 0.2～0.5 0.25 0.1 0.8 0.7 余2124 3.8～4.9 0.3～0.9 1.2～1.8 0.25 0.1 0.15 0.2 0.3 余2218 3.5～4.5 0.2 1.2～1.8 0.25 0.1 0.9 1 余 1.7～2.3Ni 2219 5.8～6.8 0.2～0.4 0.02 0.1 0.02～0.1 0.2 0.3 余2319 5.8～6.8 0.2～0.4 0.02 0.1 0.1～0.2 0.2 0.3 余2618 1.9～2.7 1.3～1.8 0.1 0.04～0.1 0.1～0.25 0.9～1.3 余0.9～1.2Ni 3003 0.05～0.2 1～1.5 0.1 0.6 0.7 余3004 0.25 1～1.5 0.8～1.3 0.25 0.3 0.7 余3005 0.3 1～1.5 0.2～0.6 0.25 0.1 0.1 0.6 0.7 余3105 0.3 0.3～0.8 0.2～0.8 0.4 0.2 0.1 0.6 0.7 余4032 0.5～1.3 0.8～1.3 0.25 0.1 11～13.5 1 余0.5～1.3Ni 4043 0.3 0.05 0.05 0.1 0.2 4.5～6 0.8 余4045 0.3 0.05 0.05 0.1 0.2 9～11 0.8 余4047 0.3 0.15 0.1 0.2 11～13 0.8 余4145 3.3～4.7 0.15 0.15 0.2 0.15 9.3～10.7 0.8 余4343 0.25 0.1 0.2 6.8～8.2 0.8 余4643 0.1 0.05 0.1～0.3 0.1 0.15 3.6～4.6 0.8 余5005 0.2 0.2 0.5～1.1 0.25 0.1 0.3 0.7 余5050 0.2 0.1 1.1～1.8 0.25 0.1 0.4 0.7 余5052 0.1 0.1 2.2～2.8 0.1 0.15～0.35 0.25 0.4 余5056 0.1 0.05～0.2 4.5～5.6 0.1 0.05～0.2 0.3 0.4 余5083 0.1 0.4～1 4～4.9 0.25 0.05～0.25 0.15 0.4 0.4 余5086 0.1 0.2～0.7 3.5～4.5 0.25 0.05～0.25 0.15 0.4 0.5 余5154 0.1 0.1 3.1～3.9 0.2 0.15～0.35 0.2 0.25 0.4 余5183 0.1 0.5～1 4.3～5.2 0.25 0.05～0.25 0.15 0.4 0.4 余5252 0.1 0.1 2.2～2.8 0.05 0.08 0.1 余5254 0.05 0.01 3.1～3.9 0.25 0.15～0.35 0.05 0.45 余5356 0.1 0.05～0.2 4.5～5.5 0.1 0.05～0.2 0.06～0.2 0.25 0.4 余5454 0.1 0.5～1 2.4～3 0.25 0.05～0.2 0.2 0.25 0.4 余5456 0.1 0.5～1 4.7～5.5 0.25 0.05～0.2 0.2 0.25 0.4 余5457 0.2 0.15～0.45 0.8～1.2 0.05 0.08 0.1 余5554 0.1 0.5～1 2.4～3 0.25 0.05～0.2 0.05～0.2 0.25 0.4 余5556 0.1 0.5～1 4.7～5.5 0.25 0.05～0.2 0.05～0.2 0.25 0.4 余5652 0.04 0.01 2.2～2.8 0.1 0.15～0.35 0.4 余5654 0.05 0.01 3.1～3.9 0.2 0.15～0.35 0.05～0.15 0.45 余5657 0.1 0.03 0.6～1 0.05 0.08 0.1 余6003 0.1 0.8 0.8～1.5 0.2 0.35 0.1 0.35～1 0.6 余6005 0.1 0.1 0.4～0.6 0.1 0.1 0.1 0.06～0.9 0.35 余6053 0.1 1.1～1.4 0.1 0.15～0.35 0.35 余6061 0.15～0.4 0.15 0.8～1.2 0.25 0.04～0.35 0.15 0.4～0.8 0.7 余6063 0.1 0.1 0.45～0.9 0.1 0.1 0.1 0.2～0.6 0.35 余6066 0.7～1.2 0.6～1.1 0.8～1.4 0.25 0.4 0.2 0.9～1.8 0.5 余6070 0.15～0.4 0.4～1 0.5～1.2 0.25 0.1 0.15 1～1.7 0.5 余6101 0.1 0.03 0.35～0.8 0.1 0.03 0.3～0.7 0.5 余6105 0.1 0.1 0.45～0.8 0.1 0.1 0.1 0.6～1 0.35 余6151 0.35 0.2 0.45～0.8 0.25 0.15～0.35 0.15 0.6～1.2 1 余6102 0.2 0.1 0.7～1.1 0.25 0.04～0.10 0.1 0.4～0.8 0.5 余6201 0.1 0.03 0.6～0.9 0.1 0.03 0.5～0.9 0.5 余6262 0.15～0.4 0.15 0.8～1.2 0.25 0.04～0.14 0.15 0.4～0.8 0.7 余6351 0.1 0.4～0.8 0.4～0.8 0.2 0.2 0.7～1.3 0.5 余6463 0.2 0.05 0.45～0.9 0.2～0.6 0.15 余6951 0.15～0.4 0.1 0.4～0.8 0.2 0.2～0.5 0.8 余7001 1.6～2.6 0.2 2.6～3.4 6.8～8 0.18～0.35 0.2 0.35 0.4 余7005 0.1 0.2～0.7 1～1.8 4～5 0.06～0.2 0.01～0.06 0.35 0.4 余7008 0.05 0.05 0.7～1.4 4.5～5.5 0.12～0.25 0.05 0.1 0.1 余7075 1.22 0.3 2.1～2.9 5.1～6.1 0.18～0.28 0.2 0.4 0.5 余7178 1.6～2.4 0.3 2.4～3.1 6.3～7.3 0.18～0.35 0.2 0.4 0.5 余英（BS）NE4 0.1 0.5 1.7～2.4 0.2 0.25 0.2 0.5 0.5 余NE5 0.1 0.5 3.1～3.9 0.2 0.25 0.2 0.5 0.5 余NE8 0.1 0.5～1 4～4.9 0.2 0.25 0.2 0.4 0.4 余HE9 0.1 0.1 0.4～0.9 0.2 0.1 0.2 0.3～0.7 0.4 余HE15 3.9～5 0.4～1.2 0.2～0.8 0.2 0.1 0.2 0.5～0.9 0.7 余HE20 0.15～0.4 0.2～0.8 0.8～1.2 0.2 0.04～0.35 0.2 0.4～0.8 0.7 余HE30 0.1 0.04 0.5～1.2 0.2 0.25 0.2 0.7～1.3 0.5 余法(NFA)20143.9～5 0.4～1.2 0.2～0.8 0.25 0.1 0.15 0.5～1.2 0.7 余(A-U4SG)2017A3.5～4.5 0.4～1 0.4～1 0.25 0.1 Ti+Zr0.2～0.8 0.7 余(A-U4G) 0.2520243.8～4.9 0.3～0.9 1.2～1.8 0.25 0.1 0.15 0.5 0.5 余(A-U4G1)30030.05～0.2 1～1.5 0.1 0.6 0.7 余(A-M1)50050.2 0.2 0.5～1.1 0.25 0.1 0.3 0.7 余(A-G0.6)50860.1 0.2～0.7 3.5～4.5 0.25 0.05～0.25 0.15 0.4 0.5 余(A-G4MC)57540.1 0.5 2.6～3.6 0.2 0.3 0.15 0.4 0.4 余(A-G3M)61810.1 0.15 0.6～1 0.2 0.1 0.1 0.8～1.2 0.45 余(A-SG)70720.2 0.05～0.5 1～1.4 4～5 0.1～0.35 0.35 0.4 余 0.08～0.2Zr (A-Z5G)7049 1.2～1.9 0.5 2.1～3.1 7.2～8.4 0.05～0.25 0.4 0.5 余Ti+Zr=0.2570751.2～2 0.32.1～2.9 5.1～6.1 0.18～0.28 0.4 0.5 余Ti+Zr=0.25 (A-Z5GU)30040.25 1～1.5 0.8～1.3 0.25 0.3 0.7 余(A-M1G)21172.2～3 0.2 0.2～0.5 0.25 0.1 0.8 0.7 余(A-U2G)德(DIN)AlMnCu 0.05～0.2 1～1.5 0.1 0.6 0.7 余AlMg2.5 0.1 0.1 2.2～2.8 0.1 0.15～0.35 0.25 0.4 余AlMg5 0.1 0.1～0.6 4.5～5.6 0.2 0.2 0.2 0.4 0.5 余AlMg4Mn 0.1 0.2～0.7 3.5～4.5 0.25 0.05～0.25 0.15 0.4 0.5 余AlCuMgl 3.5～4.5 0.4～1 0.4～1 0.25 0.1 Ti+Zr0.2～0.8 0.7 余0.25AlCuMg2 3.8～4.9 0.3～0.9 1.2～1.8 0.25 0.1 0.15 0.5 0.5 余AlZn4.5Mgl 0.2 0.05～0.5 1～1.4 45 0.1～0.35 0.35 0.4 余 0.08～0.2Zr AlZnMgCu0.5 0.5～1 0.1～0.4 2.6～3.7 4.3～5.2 0.1～0.3 0.5 0.5 余AlZnMgCu1.5 1.2～2 0.3 2.1～2.9 5.1～6.1 0.18～0.28 0.2 0.4 0.5 余日(JIS)A2014 3.9～5 0.4～1.2 0.2～0.8 0.25 0.1 0.15 0.5～1.2 0.7 余A2024 3.8～4.9 0.3～0.9 1.2～1.8 0.25 0.1 0.5 0.5 余A3003 0.05～0.2 1～1.5 0.1 0.6 0.7 余A5005 0.2 0.2 0.5～1.1 0.25 0.1 0.4 0.7 余A6061 0.15～0.4 0.15 0.8～1.2 0.25 0.04～0.35 0.15 0.4～0.8 0.7 余A7075 1.2～2 0.3 2.1～2.9 5.1～6.1 0.18～0.35 0.2 0.4 0.5 余中国超硬铝合金的组织结构、特性及应用中国硬铝合金的组织结构、特性及应用中国防锈铝合金的组织结构、特性及应用。

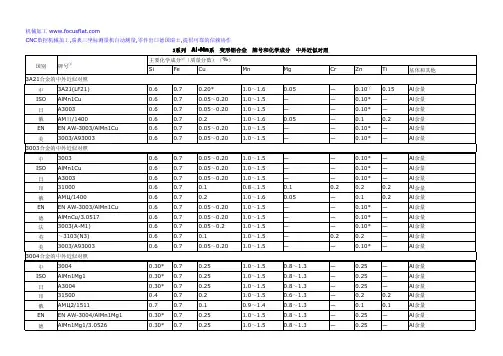

3系列 变形铝合金 牌号和化学成分 中外近似对照
0.10* —
0.10* —
0.2
0.2
0.1
0.2
0.10* —
0.10* —
0.10* —
0.2
—
0.10* —
Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量
0.25
—
0.25
—
0.25
—
0.2
0.2
0.1
0.1
0.25
—
0.25
—
Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量
1.0～1.5
0.8～1.3
—
德
AlMn1Mg1/3.0526
0.30* 0.7
0.25
1.0～1.5
0.8～1.3
—
Zn
Ti
基体和其他
0.10③ 0.10* 0.10* 0.1 0.10* 0.10*
0.15 — — 0.2 — —
Al余量 Al余量 Al余量 Al余量 Al余量 Al余量
0.10* —
Al余量 Al余量 Al余量
0.10* 0.10* 0.10* 0.1 0.10* 0.10* 0.1 0.10*
Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量 Al余量
0.10* 0.10* 0.10* 0.2 0.10* 0.10* 0.2 0.10*
0.20* —
0.20* —
0.20* —
0.2
0.2
0.8
0.05～0.25
0.8～1.4
0.8～1.3 0.8～1.3 0.8～1.3
0.30* 0.30* 0.30*

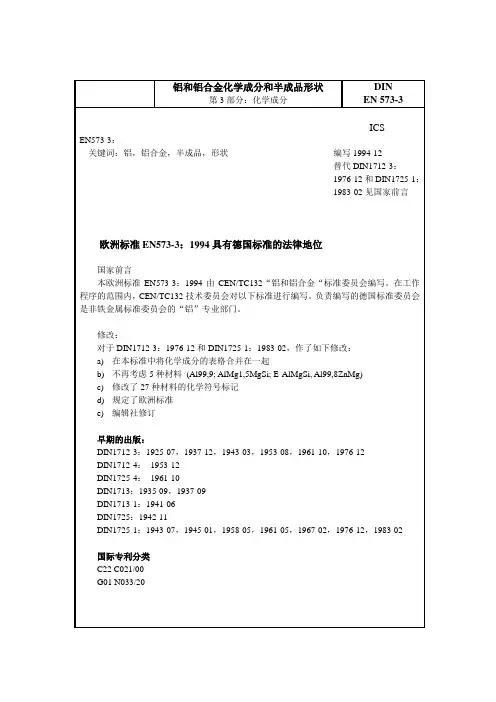

EN_573-3铝和铝合金化学成分
欧洲标准EN573-3：1994德国标准铝和铝合金化学成分和半成品形状本欧洲标准于1994-08-17被CEN接受。
CEN成员要求遵守CEN/CENELEC商业规定，在该规定中的条款规定，不得对该欧洲标准作任何修改。
本标准有三种语言文本（英，法，德）。
由CEN成员自行翻译成其本国文字并通知中央秘书处的文本与正式文本有同等地位。
国家标准机构的CEN成员为比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。
目录前言1．使用范围2．标准参考3．化学成分的限定4．书写方式的规定5．合金的标记6．元素的顺序7．整数规则表格1：铝——系列1000表格2：铝合金——系列2000—AlCu表格3：铝合金——系列3000—AlMn表格4：铝合金——系列4000—AlSi表格5：铝合金——系列5000—AlMg表格6：铝合金——系列6000—AlMgSi表格7：铝合金——系列7000—AlZn表格8：铝合金——系列8000—其它前言本欧洲标准由CEN/TC132“铝和铝合金”部门编写。
在其工作项目的框架内，CEN/TC132被指定负责以下标准的制订。
EN573-3 铝和铝合金—化学成分和半成品的形式—第3部分：化学成分该标准为4个标准的一部分。
其它标准如下：EN573-1 铝和铝合金—化学成分和半成品的形式—第1部分：数字标记系统EN573-2 铝和铝合金—化学成分和半成品的形式—第2部分：带化学符号的标记系统EN573-4 铝和铝合金—化学成分和半成品的形式—第4部分：产品形式CEN/TC132于1992年10月20-21日在巴黎开会并决定将CEN成员的现有文本正式表决。
本欧洲标准必须保持国家标准的状态，或通过出版标志文本或通过承认至1995年2月，与此标准可能相冲突的国家标准必须至1995年6月收回。
根据CEN/CENELEC商业规定，以下国家须接受本欧洲标准：比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。

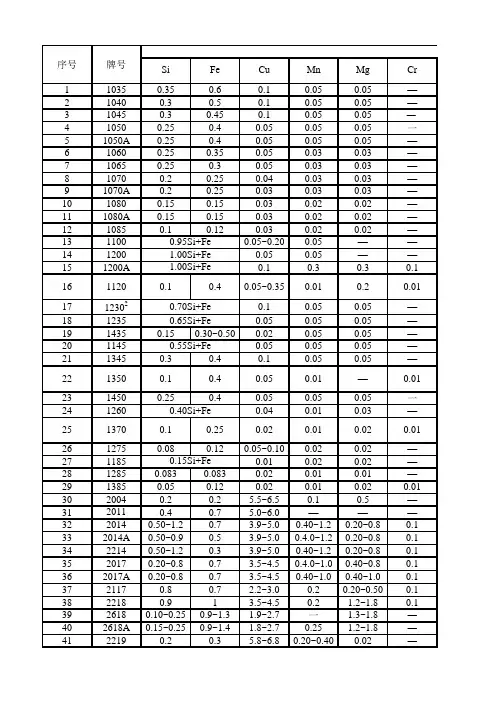

GBT 3190-2008 变形铝及铝合金化学成分(表1)
110350.350.60.10.050.05—210400.30.50.10.050.05—310450.30.450.10.050.05—410500.250.40.050.050.05一51050A 0.250.40.050.050.05—610600.250.350.050.030.03—710650.250.30.050.030.03—810700.20.250.040.030.03—91070A 0.20.250.030.030.03—1010800.150.150.030.020.02—111080A 0.150.150.030.020.02—1210850.10.120.030.020.02—1311000.05~0.200.05——1412000.050.05——151200A 0.10.30.30.11611200.10.40.05~0.350.010.20.0117123020.10.050.05—1812350.050.050.05—1914350.150.30~0.500.020.050.05—2011450.050.050.05—2113450.30.40.10.050.05—2213500.10.40.050.01—0.012314500.250.40.050.050.05一2412600.040.010.03—2513700.10.250.020.010.020.012612750.080.120.05~0.100.020.02—2711850.010.020.02—2812850.0830.0830.020.010.01—2913850.050.120.020.010.020.013020040.20.2 5.5~6.50.10.5—3120110.40.7 5.0~6.0———3220140.50~1.20.7 3.9~5.00.40~1.20.20~0.80.1332014A 0.50~0.90.5 3.9~5.00.4.0~1.20.20~0.80.13422140.50~1.20.3 3.9~5.00.40~1.20.20~0.80.13520170.20~0.80.7 3.5~4.50.4.0~1.00.40~0.80.1362017A 0.20~0.80.7 3.5~4.50.40~1.00.40~1.00.13721170.80.7 2.2~3.00.20.20~0.500.13822180.91 3.5~4.50.2 1.2~1.80.13926180.10~0.250.9~1.3 1.9~2.7一 1.3~1.8―402618A 0.15~0.250.9~1.4 1.8~2.70.25 1.2~1.8―序号牌号Si Fe Cu Mn Mg Cr 0.65Si+Fe 0.55Si+Fe 0.40Si+Fe 0.15Si+Fe 0.95Si+Fe 1.00Si+Fe 1.00Si+Fe 0.70Si+Fe4225190.2570.307 5.3~6.40.10~0.500.05~0.40―4320240.50.5 3.8~90.30~0.9 1.2~1.80.1 442024A0.150.2 3.7~4.50.15~0.8 1.2~1.50.1 4521240.20.3 3.8~4.90.30~0.9 1.2~1.80.1 4623240.10.12 3.8~4.40.30~0.9 1.2~1.80.1 4725240.060.12 4.0~4.50.45~0.7 1.2~1.60.05 4830020.080.10.150.05~0.250.05~0.20—4931020.40.70.10.05~0.40——5030030.60.70.05~0.20 1.0~1.5——5131030.50.70.10.9~1.50.30.1 523103A0.50.70.10.7~1.40.30.1 5332030.60.70.05 1.0~1.5——5430040.30.70.25 1.0~1.50.8~1.3—553004A0.40.70.250.8~1.50.8~1.50.1 5631040.60.80.05~0.250.8~1.40.8~1.3—5732040.30.70.10~0.250.8~1.50.8~1.5—5830050.60.70.3 1.0~1.50.20~0.60.1 5931050.60.70.30.30~0.80.20~0.80.2 603105A0.60.70.30.30~0.80.20~0.80.2 6130060.50.70.10~0.300.50~0.80.30~0.60.2 6230070.50.70.05~0.300.30~0,80.60.2 6331070.60.70.05~0.150.40~0.9——6432070.30.450.10.40~0.80.1—653207A0.350.60.250.30~0.80.40.2 6633070.60.80.30.50~0.90.30.2 67400429.0~10.50.80.250.1 1.0~2.0—68403211.0~13.510.50~1.3一0.8~1.30.1 694043 4.5~6.00.80.30.0.050.05—704043A 4.5~6.00.60.30.150.2—714343 6.8~8.20.80.250.1——7240459.0~11.00.80.30.050.05—73404711.0~13.00.80.30.150.1—744047A11.0~13.00.60.30.150.1—7550050.30.70.20.20.50~1.10.1 765005A0.30.450.050.150.7~1.10.1 7752050.150.70.03~0.100.10.6~1.00.1 7850060.40.80.10.40~0.80.8~1.30.1 7950100.40.70.250.10~0.300,20~0.60,15 8050190.40.50.10.10~0.6 4.5~5.60.2 8150490.40.50.10.50~1.1 1.6~2.50.3 8250500.40.70.20.1 1.1~1.80.1 835050A0.40.70.20.3 1.1~1.80.1 8451500.080.10.10.03 1.3~1.7—8552500.080.10.10.04~0.15 1.3~1.8—8752510.40.50.150.10~0.50 1.7~2.40.15 8850520.250.40.10.1 2.2~2.80.15~0.35 8951540.250.40.10.1 3.1~3.90.15~0.35 905154A0.50.50.10.5 3.1~3.90.25 9154540.250.40.10.50~1.0 2.4~3.00.05~0.20 9255540.250.40.10.50~1.0 2.4~3.00.05~0.20 9357540.40.40.10.5 2.6~3.60.3 9450560.30.40.10.05~0,20 4.5~5.60.05~0.20 9553560.250.40.10.05~0.20 4.5~5.50.05~0.20 9654560.250.40.10.50~1.0 4.7~5.50.05~0.20 9750590.450.50.250.6~1.2 5.0~6.00.25 9850820.20.350.150.15 4.0~5.00.15 9951820.20.350.150.20~0.50 4.0~5.00.1 10050830.40.40.10.40~1.0 4.0~4.90.05~0.25 10151830.40.40.10.50~1.0 4.3~5.20.05~0.25 10253830.250.250.20.7~1.0 4.0~5.20.25 10350860.40.50.10.20~0.7 3.5~4.50.05~0.25 10461010.30~0.70.50.10.030.35~0.80.03 1056101A0.30~0.70.40.05—0.40~0.9—1066101B0.30~0.60.10~0.300.050.050.35~0.6—10762010.50~0.90.50.10.030.6~0.90.03 10860050.6~0.90.350.10.10.40~0.60.1 1096005A0.50~0.90.350.30.50.40~0.70.3 11061050.6~1.00.350.10.150.45~0.80.1 11161060.30~0.60.350.250.05~0.200.40~0.80.2 11260090.6~1.00.50.15~0.60.20~0.80.40~0.80.1 11360100.8~1.20.50.15~0.60.20~0.80.6~1.00.1 11461110.6~1.10.40.50~0.90.10~0.450.50~1.00.1 1156016 1.0~1.50.50.20.20.25~0.60.111660430.40~0.90.50.30~0.90.350.6~1.20.1511763510.7~1.30.50.10.40~0.80.40~0.8—11860600.30~0.60.10~0.300.10.10.35~0.60.05 11960610.40~0.80.70.15~0.400.150.8~1.20.04~0.35 1206061A0.40~0.80.70.150.400.150.8~1.20.04~0.35 12162620.40~0.80.70.15~0.400.150.8~1.20.04~0.14 12260630.20~0.60.350.10.10.45~0.90.1 1236063A0.30~0.60.15~0.350.10.150.6~0.90.05 12464630.20~0.60.150.20.050.45~0.9—1256463A0.20~0.60.150.250.050.30~0.9—1266070 1.。
世界各国压铸铝合金成分牌号对照表
30
2
YZA1Si10Mg
YL104
8.0
0.5
≤0.3
0.2
0.5
0.17
0.30
≤1.0
≤0.3
≤0.05
≤0.01
余
220
2
60
3
YZA1Si12Cu2
YL108
1.0
3.0
1.0
2.0
0.3
0.9
0.4
1.0
≤1.0
≤0.05
≤1.0
≤0.05
≤0.01
余
240
1
70
4
YZA1Si9Cu4
SG100A
A13600
9.0-10.0
1.3
0.6
0.35
0.40-0.60
0.50
0.50
0.15
0.25
余量
380.0
SC84B
A03800
7.5-9.5
2.0
3.0-4.0
0.50
0.10
0.50
3.0
0.35
0.50
余量
A380.0E
SC84A
A13800
7.5-9.5
1.3
3.0-4.0
余量
ADC7
A1-Si5Fe
<0.10
4.5-6.0
<0.1
<0.1
<1.3
<0.5
<0.1
<0.1
<0.1
<0.2
余量
ADC8
A1-Si6Cu4Fe
3.0-5.0
5.0-7.0
<0.3
变形铝合金汇总合金元素作用
变形铝合金汇总合金元素作用变形铝合金中合金元素的作用可真是个有趣的话题呢！那咱们就开始聊聊吧。
一、硅元素。
硅在变形铝合金里就像是一个默默奉献的小助手。
它能提高铝合金的流动性，就好比给铝水加了润滑油一样，让铝水在铸造的时候更容易填充模具的各个角落。
而且硅还能提高铝合金的强度，不过加得太多也不行哦，太多的话铝合金会变得比较脆，就像饼干，如果太硬就容易碎掉啦。
一般在一些需要铸造形状复杂、薄壁的铝合金部件时，硅元素就发挥出它的大作用了。
二、铜元素。
铜这个元素在变形铝合金里可是个活力小子。
它能显著提高铝合金的强度，特别是在高温下的强度。
有了铜元素的加入，铝合金就像被注入了一股强大的力量，变得更加坚韧。
不过铜也有一点小脾气，它会降低铝合金的耐腐蚀性。
所以在使用含铜的变形铝合金时，如果是在容易腐蚀的环境下，可能就需要做点防护措施啦，就像给它穿上一件防锈的小外套。
三、镁元素。
镁元素在变形铝合金里就像一个轻盈的舞者。
它能降低铝合金的密度，让铝合金变得更轻。
这在航空航天等领域可太重要啦，飞机什么的当然是越轻越好，这样能节省燃料，飞得更高更远。
同时呢，镁也能提高铝合金的强度和韧性，就像这个轻盈的舞者还有着坚韧的内心。
而且镁还能改善铝合金的焊接性能，让铝合金在焊接的时候更加顺利，就像两个人手拉手，很容易就连接在一起了。
四、锌元素。
锌在变形铝合金里是个神奇的存在。
它能提高铝合金的时效硬化能力，让铝合金经过热处理后变得更硬更强。
而且锌还能提高铝合金的耐磨损性能，就像给铝合金穿上了一层耐磨的铠甲。
不过锌的含量也得控制好，要是太多了，铝合金的加工性能可能就会受到影响，就像一个人穿了太多衣服，行动就不太方便啦。
五、锰元素。
锰元素就像是变形铝合金里的稳定器。
它能提高铝合金的抗蚀性，让铝合金在恶劣的环境下也能保持良好的状态。
锰还能细化铝合金的晶粒，让铝合金的组织更加均匀，就像把一群调皮的小颗粒变得规规矩矩的。
这样铝合金的强度和韧性都会得到提高，就像一个团结的小集体，力量更强大了。
3190变形铝及铝合金化学成分
GB/T 3190《变形铝及铝合金化学成分》审定稿编制说明1．任务来源《变形铝及铝合金化学成分》国家标准应用非常广泛，几乎所有的铝加工企业领域的企业协议、企业标准、行业标准、国家标准和国家军用标准，全部都引用此标准。
该标准应用范围及使用价值是所有铝加工材料标准无法比拟的，从上一版96年到2007年经过十几年的发展和研究，无论是国外牌号的引用和国内新型牌号的研究都发生了巨大的变化，特别是很多行业比如建筑型材、交通运输业、包装用铝箔行业等产品大量出口，航空航天军用预拉伸板材还需要大量进口，这些都需要从化学成分开始研究，然后再研究加工工艺，最终达到标准及用户的使用要求。
因此，全国有色金属标准化技术委员会于2006年以有色标委（2006）第13号文件下达了GB/T3190《变形铝及铝合金化学成分》国家标准的编制计划。
2．编制过程根据有色标委（2006）第13号文件规定，该标准于2006年7月11～15日在山西太原银龙酒店全国标准化技术委员会召开《变形铝及铝合金化学成分》国家标准的任务落实会，参加会议的有33家单位，49名代表，就GB/T3190 《变形铝及铝合金化学成分》标准成立了编制工作小组，并就东北轻合金有限责任公司提出的编制方案进行了热烈的讨论，并达成一致意见，然后，编制组于2006年12月形成标准的讨论稿。
2007年3月23～25日，GB/T3190《变形铝及铝合金化学成分》讨论会在全国有色金属标准化技术委员会主持下在湖北省武当山特区武当山宾馆召开。
来自全国16个单位的52名代表参加了会议。
会议对标准讨论稿进行了认真、热烈的讨论，会议代表就标准的具体内容进行讨论，表1增加新牌号，各企业需提供目前生产的牌号，表2和表3合并，收录新备案的合金牌号。
2008年1月17日至20日，《变形铝及铝合金化学成分》预审会在全国有色金属标准化技术委员会主持下在哈尔滨天植大酒店召开。
来自全国20个单位的35名代表参加了会议。
世界各国压铸铝合金成分牌号对照表
8 5B0 05
8 5A0 16
Si+Fe:
8 5A6 96
9 1
5019
9 2
5050
9 3
5251
9 4
5052
9 5
5154
9 5154 6A
9 5454
-- --- --
或 Cr:
①
--
①
--
LF15
LF2
--
LF3
--
-- LF5
LF10
Be: ②
Be: ②
Be: Sb:
Be: Sb: --
8A0 6
1
4 8011
2
1
4 8090
3
--
-- ----
Si+Fe: -- L6
--
LT98
Li:
<
ADC8 A1-Si6Cu4Fe
ADC10
ADC10Z
ADC11 A1-Si8Cu3Fe
ADC12
ADC12Z
余量 余量 余量 余量 余量 余量 余量 余量
日本压铸铝合金机械性能表
牌号
ADC1 ADC3 ADC5 ADC6 ADC10 ADC12 ADC14
抗拉强度 MPa 平均
σ ASTM 值 250 46 290 279 48 320 213 65 310 266 61 280 241 34 320 228 41 310 193 28 320
硬度
度 Mpa 度 Mpa 率 % 最
Si
Fe
Cu
Mn
Mg
Ni
Zn
Pb
Sn
Ti
HB 最
最小 最小 小
DIN EN 573-3铝和铝合金化学成分
欧洲标准EN573-3：1994德国标准铝和铝合金化学成分和半成品形状本欧洲标准于1994-08-17被CEN接受。
CEN成员要求遵守CEN/CENELEC商业规定，在该规定中的条款规定，不得对该欧洲标准作任何修改。
本标准有三种语言文本（英，法，德）。
由CEN成员自行翻译成其本国文字并通知中央秘书处的文本与正式文本有同等地位。
国家标准机构的CEN成员为比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。
目录前言1．使用范围2．标准参考3．化学成分的限定4．书写方式的规定5．合金的标记6．元素的顺序7．整数规则表格1：铝——系列1000表格2：铝合金——系列2000—AlCu表格3：铝合金——系列3000—AlMn表格4：铝合金——系列4000—AlSi表格5：铝合金——系列5000—AlMg表格6：铝合金——系列6000—AlMgSi表格7：铝合金——系列7000—AlZn表格8：铝合金——系列8000—其它前言本欧洲标准由CEN/TC132“铝和铝合金”部门编写。
在其工作项目的框架内，CEN/TC132被指定负责以下标准的制订。
EN573-3 铝和铝合金—化学成分和半成品的形式—第3部分：化学成分该标准为4个标准的一部分。
其它标准如下：EN573-1 铝和铝合金—化学成分和半成品的形式—第1部分：数字标记系统EN573-2 铝和铝合金—化学成分和半成品的形式—第2部分：带化学符号的标记系统EN573-4 铝和铝合金—化学成分和半成品的形式—第4部分：产品形式CEN/TC132于1992年10月20-21日在巴黎开会并决定将CEN成员的现有文本正式表决。
本欧洲标准必须保持国家标准的状态，或通过出版标志文本或通过承认至1995年2月，与此标准可能相冲突的国家标准必须至1995年6月收回。
比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。
DIN_EN_573-3铝和铝合金化学成分和半成品种类化学成分
首次采用 日期
专业负责
翻译 曹哲
日期
译校
2004.09.01
日期
批准 技校
更改负责
日期
抄写 萧明
采用
日期 2004.11.18
铝和铝合金 化学成分和半成品种类 第 3 部分：化学成分
欧洲标准
ICS 77.120.10；77.150.10
EN 573-3
EN 573-3
共 21 页 第 2 页
2003 年 7 月
替代 EN 573-3:1994
德文本
铝和铝合金 化学成分和半成品的种类
第 3 部分：化学成分
该欧洲标准于 2003 年 5 月 23 日为欧洲标ห้องสมุดไป่ตู้化委员会(CEN)采用。
凡是 CEN 的成员,都有义务遵守 CEN/CENELEC(/欧洲电工标准化委员会)的议事 规程.不过这种遵守是有条件的,即该欧洲标准的问世,并不改变一国的国家标准的 合法地位.
非合金铝的铝质量分数则是其 100.00%和其余全部金属元素总和之间的差数,后者 量级各自为 0.010%或更多一些,对于这种情况,小数位在求和之前只是两位.
5 合金标记法
由四位数字构成的数字标记制度与带化学符号标记法的选择,在 EN573－1 和 EN 573－2 标准中有详细说明.
在表 1 至表 8 中，既有数字标记，又有化学符号标记
在国际上，四位数字标记制优先得到采用,而带化学符号标记法尚在推荐之中.
6 元素顺序
本标准为合金元素与夹杂物规定极限。是下面元素的顺序执行的：硅，铁，铜， 锰，镁，铬，镍，锌…钛,其他单个元素,元素总和,铝.
补充特定的合金元素也要标明其极限质量分数,并将其化学符号字母按顺序补在 锌之后,或者以注脚的形式标明在表 1 至表 8 中,并在表 8 中列举出来.
4系列 变形铝合金 牌号和化学成分 中外近似对照
机械加工 CNC数控机械加工,瑞典三坐标测量机自动测量,零件出口德国瑞士,提供可靠的信赖协作4系列 AlAl--Si系 变形铝合金 牌号和化学成分 中外近似对照国别牌号①主要化学成分②（质量分数）（%）Si Fe Cu Mn Mg Cr Zn Ti基体和其他4A01合金的中外近似对照中4A01(LT1) 4.5～6.00.60.20*———(+Sn)0.15Zn+Sn0.10 Al余量ISO AlSi5 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③Al余量日A4043 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③Al余量印43000 4.5～6.00.60.10.50.2—0.2—Al余量EN EN AW-4043A/AlSi5(A) 4.5～6.00.60.30*0.150.20*—0.10*0.15Be0.0008③Al余量德AlSi5/3.2245 3.5～5.50.50.10.30.7—0.20.2Al余量法～4043(A-S5) 4.5～6.00.80.30*0.05——0.10.2Al余量英～4043(～N21) 4.5～6.00.60.10.50.2—0.2—Ni0.2,Pb0.05 Sn0.05,Al余量美4043/A94043 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③Al余量4A11合金的中外近似对照中4A11(LD11)11.5～13.5 1.0*0.50～1.30.20*0.8～1.30.10*0.250.15Ni0.50～1.3 Al余量日A403211.5～13.5 1.0*0.50～1.30.20*0.8～1.30.10*0.250.15Ni0.50～1.3 Al余量EN EN AW-4032/AlSi2.5MgCuNi11.0～13.5 1.0*0.50～1.3—0.8～1.30.10*0.25—Ni0.50～1.3 Al余量英4032(38S)10.5～13.00.60.7～1.30.20*0.8～1.3—0.10*0.20*Ni0.7～1.3 Al余量美4032/A9403211.0～13.5 1.0*0.50～1.3—0.8～1.30.10*0.25—Ni0.50～1.3 Al余量4A13合金的中外近似对照中4A13(LT13) 6.8～8.20.50*(+Zn）0.50*0.05——0.15Cu+Zn0.15 Al余量日BA4343 6.8～8.20.80.250.10*——0.20*— Al余量EN EN AW-4343/AlSi7.5 6.8～8.20.80.250.10*——0.20*— Al余量美4343/A94343 6.8～8.20.80.250.10*——0.20*— Al余量4A17合金的中外近似对照中4A17(LT17)11.0～12.50.50*(+Zn）0.50*0.05——0.15Cu+Zn0.15 Ca0.10, Al余量ISO AlSi1211.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③Al余量日A404711.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③Al余量印4600011.0～13.00.60.10.50.5—0.2—Al余量EN EN AW-4047A/AlSi12(A)11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③Al余量英～4047(～N2)11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③Al余量美4047/A9404711.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③Al余量4004合金的中外近似对照中40049.0～10.50.80.250.10* 1.02.0—0.20*—Al余量日BA40049.0～10.50.80.250.10* 1.02.0—0.20*—Al余量EN EN AW-4004/AlSi10Mg1.59.0～10.50.80.250.10* 1.02.0—0.20*—Al余量美40049.0～10.50.80.250.10* 1.02.0—0.20*—Al余量4032合金的中外近似对照中403211.0～13.5 1.0*0.50～1.3—0.8～1.30.10*0.25—Ni0.50～1.3 Al余量日A403211.0～13.5 1.0*0.50～1.3—0.8～1.30.10*0.25—Ni0.50～1.3 Al余量EN EN AW-4032/AlSi2.5MgCuSi11.0～13.5 1.0*0.50～1.3—0.8～1.30.10*0.25—Ni0.50～1.3 Al余量英4032（38S)10.5～13.00.60.7～1.30.20*0.8～1.5—0.10*0.20*Ni0.7～1.3 Al余量美4032/A9403211.0～13.5 1.0*0.50～1.3—0.9～1.30.10*0.25—Ni0.50～1.3 Al余量4043合金的中外近似对照中4043 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③ Al余量ISO AlSi5 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③ Al余量日A4043 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③ Al余量德～AlSi5/3.2245 3.5～5.50.50.10.30.7—0.20.2Al余量法4043(A-S5) 4.5～6.00.80.30*0.05——0.10.2Al余量英4043(N21) 4.5～6.00.60.10.50.2—0.2—Ni0.2,Pb0.05, Sn0.05,Al余量美4043/A94043 4.5～6.00.80.30*0.050.05—0.10*0.20*Be0.0008③ Al余量4043A合金的中外近似对照中4043A 4.5～6.00.60.30*0.150.20*—0.10*0.15Be0.0008③ Al余量ISO AlSi5(A) 4.5～6.00.60.30*0.150.20*—0.10*0.15Be0.0008③ Al余量EN EN AW-4043A/AlSi5(A) 4.5～6.00.60.30*0.150.20*—0.10*0.15Be0.0008③ Al余量美4043A 4.5～6.00.60.30*0.150.20*—0.10*0.15Be0.0008③ Al余量4047合金的中外近似对照中404711.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③ Al余量ISO AlSi1211.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③ Al余量日A404711.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③ Al余量英4047(N2)11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③ Al余量美4047/A9404711.0～13.00.80.30*0.150.10*—0.20*—Be0.0008③ Al余量4047A合金的中外近似对照中4047A11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③ Al余量ISO AlSi12(A)11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③ Al余量EN EN AW-4047A/AlSi12(A)11.0～13.00.60.30*0.150.10*—0.20*0.15Be0.0008③ Al余量德AlSi12/3.258511.0～13.00.70.10.50.1—0.10.2Ni0.1, Pb0.1, Sn0.05Al余量美4047A11.0～13.00.80.30*0.150.10*—0.20*0.15Be0.0008③ Al余量AA标准4006合金与其他标准的近似对照美4006/A940060.8～1.20.50～0.80.10*0.050.010.20*0.05—Al余量EN EN AW-4006/AlSi1Fe0.8～1.20.50～0.80.10*0.050.010.20*0.05—Al余量法A-S1Fe0.8～1.20.5～0.80.10.050.010.20.05—Al余量AA标准4007合金与其他标准的近似对照美4007/A94007 1.0～1.70.40～1.00.20*0.8～1.50.20*0.05～0.250.10*0.10*Ni0.15～0.7 Co0.05,Al余量EN EN AW-4007/AlSi1.5Mn 1.0～1.70.40～1.00.20*0.8～1.50.20*0.05～0.250.10*0.10*Ni0.15～0.7 Co0.05,Al余量法4007（A-S1.5M) 1.0～1.70.4～1.00.20.8～1.50.20.05～0.250.10.1Ni0.15～0.7 Al余量AA标准4014合金与其他标准的近似对照美4014/A94014 1.4～2.20.70.20*0.350.30～0.8—0.20*—Al余量EN EN AW-4014/AlSi2 1.4～2.20.70.20*0.350.30～0.8—0.20*—Al余量AA标准4015合金与其他标准的近似对照美4015/A94015 1.4～2.20.70.20*0.6～1.20.10～0.50—0.20*—Al余量EN EN AW-4015/AlSi2Mn 1.4～2.20.70.20*0.6～1.20.10～0.50—0.20*—Al余量AA标准4045合金与其他标准的近似对照美4045/A940459.0～11.00.80.30*0.050.05—0.10*0.20*Al余量EN EN AW-4045/AlSi109.0～11.00.80.30*0.050.05—0.10*0.20*Al余量日A40459.0～11.00.80.30*0.050.05—0.10*0.20*Al余量AA标准4046合金与其他标准的近似对照美4046/A940469.0～11.00.50*0.030.40*0.20～0.50—0.10*0.15Al余量EN EN AW-4046/AlSi10Mg9.0～11.00.50*0.30*0.40*0.20～0.50—0.10*0.15Al余量AA标准4104合金与其他标准的近似对照美4104/A941049.0～10.50.80.250.10* 1.0～2.0—0.20*—Bi0.02～0.20 Al余量EN EN AW-4104/AlSi10MgBi9.0～10.50.80.250.10* 1.0～2.0—0.20*—Bi0.02～0.20 Al余量日A41049.0～10.50.80.250.10* 1.0～2.0—0.20*—Bi0.02～0.20 Al余量① 带括号的牌号系旧牌号。
EN_573-3铝和铝合金化学成分
欧洲标准EN573-3：1994德国标准铝和铝合金化学成分和半成品形状本欧洲标准于1994-08-17被CEN接受。
CEN成员要求遵守CEN/CENELEC商业规定，在该规定中的条款规定，不得对该欧洲标准作任何修改。
本标准有三种语言文本（英，法，德）。
由CEN成员自行翻译成其本国文字并通知中央秘书处的文本与正式文本有同等地位。
国家标准机构的CEN成员为比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。
目录前言1．使用范围2．标准参考3．化学成分的限定4．书写方式的规定5．合金的标记6．元素的顺序7．整数规则表格1：铝——系列1000表格2：铝合金——系列2000—AlCu表格3：铝合金——系列3000—AlMn表格4：铝合金——系列4000—AlSi表格5：铝合金——系列5000—AlMg表格6：铝合金——系列6000—AlMgSi表格7：铝合金——系列7000—AlZn表格8：铝合金——系列8000—其它前言本欧洲标准由CEN/TC132“铝和铝合金”部门编写。
在其工作项目的框架内，CEN/TC132被指定负责以下标准的制订。
EN573-3 铝和铝合金—化学成分和半成品的形式—第3部分：化学成分该标准为4个标准的一部分。
其它标准如下：EN573-1 铝和铝合金—化学成分和半成品的形式—第1部分：数字标记系统EN573-2 铝和铝合金—化学成分和半成品的形式—第2部分：带化学符号的标记系统EN573-4 铝和铝合金—化学成分和半成品的形式—第4部分：产品形式CEN/TC132于1992年10月20-21日在巴黎开会并决定将CEN成员的现有文本正式表决。
本欧洲标准必须保持国家标准的状态，或通过出版标志文本或通过承认至1995年2月，与此标准可能相冲突的国家标准必须至1995年6月收回。
根据CEN/CENELEC商业规定，以下国家须接受本欧洲标准：比利时，丹麦，德国，法国，希腊，爱尔兰，意大利，卢森堡，荷兰，挪威，奥地利，葡萄牙，瑞典，瑞士，西班牙和英国。
变形铝及铝合金牌号及化学成分
Mg (镁)
化学成分 (质量分数)(%) Cr Zn (铬) (锌) — — 0.1 — 0.1 0.2 0.10 0.1 0.2 0.25 0.25 0.4
④
Ti (钛) — — Ti+Zr：0.10 — — — 0.15 — — — 0.1 0.1 单个 0.05 0.05 0.05 0.05 0.05 0.05
99.45 — 99.35 代L4 99.3 L4-1 99 代L5-1 99 代L5 99.35 —
化学成分 (质量分数)(%)
牌号 2A01 2A02 2A04 2A06 2A10 2A11 2B11 2A12 2B12 2A13 2A14 2A16 2B16 2A17 2A20 2A21 2A25 2A49 2A50 2B50 2A70 2B70 2A80 2A90 2004 2011
0.7 0.7 0.5 0.3 0.7 0.7 0.7 1 0.9～1.3 0.3 0.5 0.3
5.0～6.0 3.9～5.0 3.9～5.0 3.9～5.0 3.5～4.5 3.5～4.5 2.2～3.0 3.5～4.5 1.9～2.7 5.8～6.8 3.8～4.9 3.8～4.9
－ 0.40～1.2 0.40～1.2 0.40～1.2 0.40～1.0 0.40～1.0 0.2 0.2 — 0.20～0.40 0.30～0.9 0.30～0.9
Cu (铜) 2.2～3.0 2.6～3.2 3.2～3.7 3.8～4.3 3.9～4.5 3.8～4.8 3.8～4.5 3.8～4.9 3.8～4.5 4.0～5.0 3.9～4.8 6.0～7.0 5.8～6.8 6.0～7.0 5.8～6.8 3.0～4.0 3.6～.5 1.8～2.7 1.9～2.5 3.5～4.5 5.5～6.5 5.0～6.0
德国变形铝及铝合金化学成分
—
Cr+Mn+Ti+V0.03
0.03
0.10
余量
E-AlMgSi0.5
3.3207
0.30-0.6
0.10-0.30
0.05
0.05
0.35-0.6
—
0.10
—
—
0.03
0.10
余量
AlMgSi0.5
3.3206
0.30-0.6
0.10-0.30
0.10
0.10
0.35-0.6
0.05
0.15
0.10
—
0.10
—
—
0.05
0.15
余量
AlMnCu
3.0517
0.6
0.7
0.05-0.20
1.0-1.5
—
—
0.10
0.10
—
0.05
0.15
余量
AlMn0.5Mg0.5
3.0505
0.6
0.7
0.30
0.30-0.8
0.20-0.8
0.20
0.40
—
—
0.05
0.15
余量
AlMn1Mg0.5
1.0(Fe+Si)
0.05
0.05
0.06
—
0.10
0.05
—
0.05
1.00
≥99.0
变形铝合金（DIN1725-83）
AlRMg0.5
3.3309
0.01
0.008
—
—
0.35-0.6
—
0.01
0.008
(Fe+Ti)0.008
铝及铝合金牌号及化学成分 ER5183
ER5183----是含4.3~5.0%的镁、0.5~1.0%的锰和适当的铬与钛的铝合金焊接材料，可用于线轴或纵向切口的MIG或TIG的加工。
这种产品一般用于船舶、钻井设备、火车、汽车、储备罐和压力容器等行业的焊接。
可适用于5083、5086、5456、5052、5652和5056的焊接。
它阳极化处理后的颜色为白色，抗拉强度为294MpaER5356----是含5%镁的铝合金焊接材料，可用于线轴或纵向切口的MIG或TIG的焊接。
这种产品具有很好的抗海水腐蚀性能，一般用于5050、5052、5083、5356、5454和5456的焊接，它在阳极化处理后的颜色为白色，抗拉强度为290MpaER1100----是含99%铝的焊接材料，可用于线轴或纵向切口的MIG或TIG的焊接加工；被习惯用于1100、3003或与3003相近的母材及1060、1070、1080、1350的焊接。
该焊丝阳极化处理后呈现轻微的金黄色，焊缝强度为110MpaER4043----是含5%硅的铝合金焊接材料，可用于线轴或纵向切口的MIG或TIG加工；这种产品可被推荐用于3003、3004、5052、6061、6063和铸件金属355、356和214的焊接。
它阳极处理后的颜色为灰白色，最小抗拉强度是186MpaER4047----是含12%硅的铝合金焊接材料，这种产品不仅可和于铝合金的焊接，也可用于作普通用途的铜合金的焊接，具有较好的抗腐蚀性能，是铜焊比较受欢迎的合金焊丝。
铝焊时可用于1060、1350、3003、3004、3005、5005、5050、6053、6061、6951、7005和铸件合金710、711的焊接。
它阳极化处理后的颜色为灰黑色。
变形铝及铝合金牌号及化学成分(摘自GB/T3190—1996)1200 Si+Fe：1.00 0.05 0.05 ——0.10 —0.05 0.05 0.15 99.00 代L5 1235 Si+Fe：0.65 0.05 0.05 0.05 ——0.10 V：0.05 0.06 0.03 —99.35 —②铍含量均按规定量加入，可不作分析。
变形铝合金成分及性能
力学性能： 抗拉强度 σb (MPa) ≥75 条件屈服强度 σ0.2 (MPa)≥35 状态H112硬度：30-45 延伸率：12 注：铝板横向力学性能试样尺寸：铝板1×××纯铝及铝合金系列出厂状态：H112，H24，O态等1×××系铝及铝合金标准：GB/T3190-1996特性及适用范围：1XXX系列为纯铝中添加少量铜元素形成，具有极佳的成形加工特性、高耐腐蚀性、良好的焊接性和导电性。
1XXX系列铝合金广泛应用于对强度要求不高的产品，如化工仪器、薄板加工件、深拉或旋压凹形器皿、焊接零件、热交换器、钟表面及盘面、铭牌、厨具、装饰品、反光器具等。
1XXX纯铝的应用较为广泛的牌号：1050、1060、1070、1100.标准：GB/T3190-1996 特性及适用范围：2XXX系铝铜合金用途 2XXX系列铝铜合金由于有高强度和好疲劳强度，被广泛应用在航空器结构上，尤其是机翼与机身结构下的受到张力的地方。
2×××系铝铜合金2XXX系列硬铝应用较为广泛的牌号：2024(2A12)、LY12、LY11、2A11、2A14（LD10）、2017、2A17等。
2XXX系铝铜合金的化学成份（以最高百分比表示，除非列出的是一个范围值） 力学性能： 抗拉强度 σb (MPa) ≥425 条件屈服强度 σ0.2 (MPa)≥275 状态T4硬度：HB 120--145 延伸率：14以上 试样尺寸：铝板 注：铝板室温横向力学性能2×××铝铜合金的出厂状态：H112，T4，T351，T6； 2XXX系列为铝－铜－镁系中的典型硬 铝合金，其成份比较合理，综合性能较好。
很多国家都生产这个合金，是硬铝中用量最大的。
该合金的特点是：强度高，有一定的耐热性，可用作150°C以下的工作零件。
温度高于125°C，2XXX系列合金的强度比7075合金的还高。
DIN EN 1706 铝和铝合金铸件化学成分和机械性能(中文版)
5 5.1
化学成分 概述 化学成分必须按 EN 1780-3 中规定的书写规则标出。铝铸造合金的化学成份是 按表 1 中质量组分的 % 来确定的。
铝和铝合金 铸件 化学成分和机械性能
EN 1706 共 17 页 第 7 页
注释：
在表 1 中，同样也标明了制作铸件的生铁块的化学成分。这些数字都 写在括号中。如果它与铸件所要求的极限值不一致，则采用 EN 1676 中的数值。 如果指明必须对元素进行分析，关于一些特定的极限值都列举在表 1 中。其它 元素，如果在供求双方之间有协议，也必须进行分析。这些情况特别适用于须 要细晶化的元素和其熔化液须要进一步精炼的元素，例如钠，锶，锑，磷等元 素。这些合金元素及杂质必须按下面的顺序予以注明。 — 硅（Si），铁（ Fe），铜（ Cu），锰（ Mn），镁（ Mg），铬（ Cr），镍 （Ni），锌（ Zn），钛（ Ti），其余（全部）元素，铝。 其他指明的，确定有极限值的元素，在字母序列的顺序中都要插在锌和钛之间。 在这里，铅和锡也必须包括在顺序中，或者在注脚中写明。
1998 年 6 月 DIN EN 1706 共 17 页 第 2 页
铝和铝合金 铸件 化学成分和机械性能
EN 1706 共 17 页 第 3 页
欧洲标准
EN 1706 1998年3月
ICS 77.040.30; 77.150.10 主题词： 铝，铝合金，铸件，定义，标记，化学成分，机械性能，试验 德文本 铝和铝合金
5.2
用于分析的试样 借助发射光谱测定法来进行分析的试样是必须做的。所以在铸造时就必须从熔 融金属中提取这种试样注入金属模具中。 注释： 借助发射光谱测定法对铸件进行分析是必须有的一个步骤，所以建议 将铸件的一部分再行熔化，并用金属的试样模型再行铸造，以避免出 现熔析现象。在这样再行熔化的过程中，可以查明所规定的元素，例 如钠（ Na），锶（ Sr），镁（ Mg）的含量是否减少，所以这些元素应 该直接从铸件中取出分析。 关于取样和分析，在相应的标准发行之前，建议使用现有的标准和规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.02 0.15
0.04 0.01
—
0.01 0.1
0.05 0.02
—
0.02 0.15
3.8-4.6 0.02
Zr
0.02 —
0.15,(Fe+Si+Ti
+Mn)0.20
0.1 0.05
—
0.06 0.25
0.15 — Cr+Mn+Ti+V0. 0.03 0.1
03
0.1
—
—
0.03 0.1
0.15 0.1
0.1
—
—
—
0.35-0.6
—
E-AlMgSi0.5 3.3207 0.30-0.6 0.10-0.30 0.05
AlMgSi0.5 3.3206 0.30-0.6 0.10-0.30
0.1
AlMgSi0.7 3.231 0.50-0.9 0.35
0.3
0.05
0.35-0.6
—
0.1
0.35-0.6
—
0.05 1 ≥99.0
0.01 0.008 (Fe+Ti)0.008 0.003 0.02
0.01 0.008 (Fe+Ti)0.008 0.003 0.02
0.04 0.01
—
0.001 0.01
0.04 0.01
—
0.001 0.01
0.05 0.02
—
0.02 0.15
0.05 0.02
—
—
0.05 0.15 余量
0.35
0.15 0.20-0.50 4.0-5.0
0.1
0.25 0.1
—
0.05 0.15 余量
0.7
0.1
0.9-1.5
0.3
0.1
0.2
0.1
—
0.05 0.15 余量
0.45
0.1
0.4-0.8
0.1
—
0.1
—
—
0.05 0.15 余量
0.7
0.05-0.20 1.0-1.5
0.2
0.20-0.50
0.1
3.5-4.5 0.40-1.0 0.40-1.0
0.1
3.8-4.9 0.30-0.9 1.2-1.8
0.1
3.9-5.0 0.40-1.2 0.20-0.8
0.1
0.1
0.1
0.1
Zn
Ti
其它杂质 Al含量 每个 总计
0.01 0.003
—
0.003 0.029 ≥99.98
3.3555
0.4
AlMg2Mn0.3 3.3525
0.4
AlMg2Mn0.8 3.3527
0.4
AlMg2.7Mn 3.3537 0.25
AlMg4Mn 3.3545
0.4
AlMg4.5Mn 3.3547
0.4
AlMg5Mn 3.3549
0.2
AlMn1
3.0515
0.5
AlMn0.6
3.0506
0.05
0.5
0.4-0.7
0.3
AlMgSi1
3.2315 0.7-1.3
0.5
AlMgSiPb 3.0615 0.6-1.4
0.5
0.1
0.40-1.0 0.6-1.2
0.25
0.1
0.40-1.0 0.6-1.2
0.3
AlCuBiPb 3.1655
0.4
0.7
5.0-6.0
—
—
—
AlCuMgPb 3.1645
0.7
0.1
0.9-1.5
0.3
0.1
0.2
0.1
—
0.05 0.15 余量
0.45
0.1
0.4-0.8
0.1
—
0.1
—
—
0.05 0.15 余量
0.7
0.05-0.20 1.0-1.5
—
—
0.1
0.1
—
0.05 0.15 余量
0.7
0.3
0.30-0.8 0.20-0.8
0.2
0.4
—
—
0.05 0.15 余量
—
0.05 0.15
0.2
0.1 Mn+Cr0.12- 0.05 0.15
0.50
0.2
0.1
0.05 0.15
0.3
0.2 Bi+Cd+Pb+Sn 0.05 0.15
1.0-2.5
0.3
—
Bi0.20-
0.1 0.15
0.6Pb0.20-0.6
0.8
0.2 Bi+Cd+Pb+Sn 0.05 0.3
合金牌号
字母式
数字式
Si
AlMn1Mg0.5 3.0525
0.6
AlMn1Mg1 3.0526
0.3
AlMg1
3.3315
0.3
AlMg1.5
3.3316
0.4
AlMg1.8
3.3326
0.3
AlMg2.5
3.3523 0.25
AlMg3
3.3535
0.4
AlMg4.5 3.33455 0.2
AlMg5
0.8
0.8
3.3-4.6 0.50-1.0 0.40-1.8
—
AlCu2.5Mg0.5 3.1305
0.8
0.7
AlCuMg1
3.1325 0.20-0.8
ห้องสมุดไป่ตู้
0.7
AlCuMg2
3.1355
0.5
0.5
AlCuSiMn 3.1255 0.50-1.2
0.7
AlZn1
3.1445 Si+Fe
0.7
2.2-3.0
Mn
Mg
Cr
A．工业纯铝（DIN1712,Tei13）
—
—
—
0.01
0.01
—
0.02
0.02
—
0.03
0.03
—
0.05
0.05
—
—
0.05
—
0.05
— — — — — — 0.05-0.20 0.05-0.20 0.2
0.05
0.06
—
变形铝合金（DIN1725-83）
—
0.35-0.6
—
0.8-1.1
0.2
0.1
—
0.05 0.15 余量
0.4
0.1
0.50-1.0 2.4-3.0 0.05-0.20 0.25 0.2
—
0.05 0.15 余量
0.5
0.1
0.20-0.7 3.5-4.5 0.05-0.25 0.25 0.15
—
0.05 0.15 余量
0.4
0.1
0.40-1.0 4.0-4.9 0.05-0.25 0.25 0.15
0.3
0.2
0.1
—
0.05 0.15 余量
0.4
0.1
0.1
2.2-2.8 0.15-0.35 0.1
—
—
0.05 0.15 余量
0.4
0.1
0.5
2.6-3.6
0.3
0.2 0.15 (Mn+Cr)0.10- 0.05 0.15 余量
0.6
0.35
0.15
0.15
4.0-5.0
0.15
0.25 0.1
0.04 0.006 0.030Ga
0.01 0.1 ≥99.90
0.06 0.02
0.03Ga
0.02 0.2 ≥99.80
0.07 0.03
—
0.03 0.3 ≥99.70
0.07 0.05
—
0.03 0.5 ≥99.50
0.05
0.03(Cr+Mn+Ti 0.03 0.5 余量
+V)
0.1 0.05
0.3
AlMnCu
3.0517
0.6
AlMn0.5Mg0.5 3.0505
0.6
AlMn1Mg0.5 3.0525
0.6
AlMn1Mg1 3.0526
0.3
化 学 成 分，wt%
其它杂质 Al含量
Fe
Cu
Mn
Mg
Cr
Zn
Ti
每个 总计
0.7
0.3
1.0-1.5 0.20-0.6
0.1
0.25 0.1
1.0-2.5
0.25
—
0.05 0.15
0.25
Ti+Zr0.25 0.05 0.15
0.25 0.15 Ti+Zr0.20 0.05 0.15
0.25 0.15
0.05 0.15
0.8-1.3
Ti+Zr0.08-0.25 0.05 0.15
余量 余量 余量 余量 余量 余量 余量 余量 余量
余量 余量 余量 余量 余量 余量 余量 余量 余量 余量 余量 余量 余量 余量
—
0.05 0.15 余量
0.7
0.25
1.0-1.5 0.8-1.3
—
0.25 —
—
0.05 0.15 余量
0.45
0.05
0.15
0.7-1.1
0.1
0.2
—
—
