KC04040302-m01-管道内的液体压力检测讲解
管道测量技术的操作指南
管道测量技术的操作指南随着工业发展，管道系统在各个领域中起到了至关重要的作用。
而为了确保管道系统的正常运行和安全性，管道测量技术成为了必不可少的工具。
本文将为读者提供一份详尽的管道测量技术的操作指南，帮助大家更好地理解和运用这项技术。
一、什么是管道测量技术？管道测量技术是指通过测量和监控管道系统内的流体流动、压力、温度、密度等参数，以便确保管道运行的高效性、安全性和可靠性的一项技术。
它的应用范围广泛，涵盖石油化工、水处理、食品加工、造纸、能源等多个行业。
二、测量参数的选择在进行管道测量之前，我们需要确定需要测量的参数。
一般来说，液体流量、气体流量、压力、温度是最常见的参数。
根据实际需求，我们可以选择合适的测量方法和设备。
1. 液体流量测量液体流量测量是管道测量技术的核心之一。
常见的液体流量测量方法包括流量计、涡街流量计、磁性流量计等。
选择合适的方法需要考虑管道材质、流体性质、流量范围等因素。
2. 气体流量测量气体流量测量相对复杂一些，常用的方法包括差压流量计、液体浮子流量计、旋转翅片流量计等。
选择合适的方法需要考虑流量范围、压力和温度等因素。
3. 压力测量管道系统中的压力测量是确保运行安全的重要环节。
常用的压力测量方法包括差压式压力计、绝对压力计和露点测量等。
选择合适的方法需要根据管道的设计压力和运行压力来确定。
4. 温度测量温度测量在管道系统中也扮演着重要的角色。
常见的温度传感器包括热电偶、热电阻、红外线温度计等。
选择合适的方法需要考虑管道材质、流体温度范围等因素。
三、测量设备的安装与校准选择合适的测量设备后，我们需要进行安装和校准。
正确的安装和校准将直接影响测量结果的准确性和可靠性。
1. 安装安装的过程中需要注意以下几点：- 保证设备与管道的连接处密封良好，避免泄漏；- 确保安装位置不会受到冲击、振动或其他干扰；- 避免设备暴露在高温、腐蚀性介质等有害环境中。
2. 校准校准是确保测量设备准确性的关键步骤。

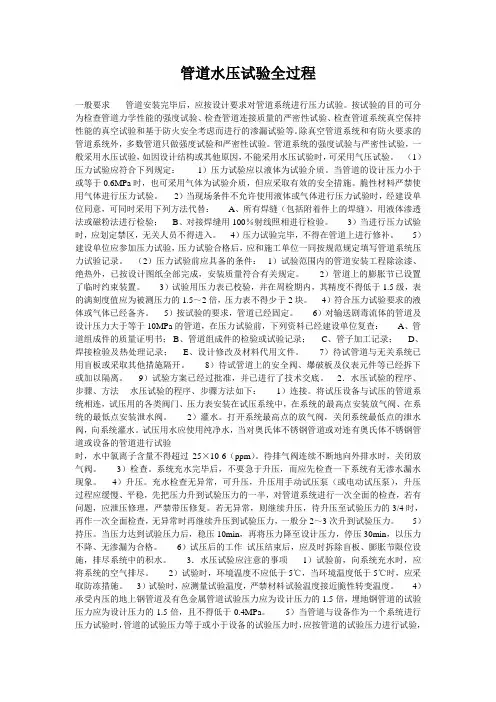

管道水压试验全过程
管道水压试验全过程一般要求管道安装完毕后，应按设计要求对管道系统进行压力试验。
按试验的目的可分为检查管道力学性能的强度试验、检查管道连接质量的严密性试验、检查管道系统真空保持性能的真空试验和基于防火安全考虑而进行的渗漏试验等。
除真空管道系统和有防火要求的管道系统外，多数管道只做强度试验和严密性试验。
管道系统的强度试验与严密性试验，一般采用水压试验，如因设计结构或其他原因，不能采用水压试验时，可采用气压试验。
（1）压力试验应符合下列规定： 1）压力试验应以液体为试验介质。
当管道的设计压力小于或等于0.6MPa时，也可采用气体为试验介质，但应采取有效的安全措施。
脆性材料严禁使用气体进行压力试验。
2）当现场条件不允许使用液体或气体进行压力试验时，经建设单位同意，可同时采用下列方法代替： A、所有焊缝（包括附着件上的焊缝），用液体渗透法或磁粉法进行检验； B、对接焊缝用100％射线照相进行检验。
3）当进行压力试验时，应划定禁区，无关人员不得进入。
4）压力试验完毕，不得在管道上进行修补。
5）建设单位应参加压力试验，压力试验合格后，应和施工单位一同按规范规定填写管道系统压力试验记录。
（2）压力试验前应具备的条件：1）试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。
2）管道上的膨胀节已设置了临时约束装置。
3）试验用压力表已校验，并在周检期内，其精度不得低于1.5级，表的满刻度值应为被测压力的1.5～2倍，压力表不得少于2块。
4）符合压力试验要求的液体或气体已经备齐。
5）按试验的要求，管道已经固定。
6）对输送剧毒流体的管道及设计压力大于等于10MPa的管道，在压力试验前，下列资料已经建设单位复查： A、管道组成件的质量证明书； B、管道组成件的检验或试验记录； C、管子加工记录； D、焊接检验及热处理记录； E、设计修改及材料代用文件。
7）待试管道与无关系统已用盲板或采取其他措施隔开。
管道水压试验流程
管道水压试验流程
1. 检查管道安装质量和密封性，确认管道安装完成。
2. 排除管道系统中可能存在的积水和杂物，并清洗管道。
3. 水压测试前，先检查管道系统的所有阀门关闭状态。
4. 连接测试设备，使用高压水泵向管道系统中加压。
5. 观察管道系统内的压力计，检查压力值是否与设计要求一致。
6. 在管道系统达到设计压力后，保持一段时间稳定压力。
7. 检查管道系统的密封性，如有泄漏则需要重新检查和处理。
8. 水压试验完成后，充分放空管道中的水，防止对使用产生负面影响。
9. 在测试结束后，及时清洗测试设备和管道，进行消毒和保养。
10. 对测试结果进行记录和报告，以备后续参考。
液面压力测量原理
液面压力测量原理液面压力测量是在工业过程控制和实验室测试中广泛应用的一种测量方法。
它基于液体所受到的压力与液体高度成正比的原理。
本文将介绍液面压力测量的原理及其应用。
一、原理介绍液体的压力与液体高度之间存在一种简单的线性关系，即所谓的液体静压力公式：P = ρgh，其中P为液体的压力，ρ为液体的密度，g为重力加速度，h为液体的高度。
根据这个公式，我们可以使用压力传感器来测量液体的压力，并通过测量结果计算液体的高度。
二、液面压力测量装置为了实现液面压力测量，通常需要使用液位计或液压传感器。
液位计是一种常见的装置，它通过浸入液体中来测量液体所施加的压力。
液压传感器则是一种更精确的装置，它使用微小的变形量来测量液体的压力。
三、液位计的工作原理液位计是一种可以直接浸入液体中的装置，常见的液位计包括浮子液位计和差压液位计。
浮子液位计的原理是，液体的压力会使得浮子浮起或下沉，通过观察浮子的位置来判断液体的高度。
差压液位计则是基于差压变化来测量液体压力的，它包括上下两个探头，通过测量两个探头处的压力差来计算液体的高度。
四、液压传感器的工作原理液压传感器利用压电效应、电阻效应或电容效应来测量液体的压力变化。
在压电液压传感器中，被测压力会使压电晶体发生位移，从而产生电压信号。
在电阻液压传感器中，液体的压力会改变电阻器的阻值，导致电流变化，从而可以测量压力。
电容液压传感器则是通过测量电容的变化来判断液体压力的。
五、液面压力测量的应用液面压力测量广泛应用于工业过程控制中，例如在化工厂中用于监测液体的储罐、管道或反应器的液位变化，以便及时调整生产参数。
此外，液面压力测量也在实验室测试中用于测量溶液的浓度、密度或液面高度。
六、液面压力测量的注意事项在进行液面压力测量时，需要确保测量装置与液体之间有良好的连接，并避免任何泄漏。
此外，还需要选择合适的液压传感器和测量范围，以确保测量结果的准确性。
同时，还需要根据实际应用需求进行适当的校准和维护。
管道压力实验测量液体在管道中的压力变化
管道压力实验测量液体在管道中的压力变化管道压力实验是工程领域中常用的实验方法，用于测量液体在管道中的压力变化。
通过管道压力实验，我们可以了解液体在管道中的流动特性、压力损失以及管道的安全性能。
本文将详细介绍管道压力实验的步骤及其意义。
第一部分：实验准备在进行管道压力实验之前，需要进行一系列的准备工作。
首先，确定实验需要使用的管道类型和尺寸，并购买相应的管材。
其次，准备实验所需的流体介质，可以是水、油或者其他流体。
接下来，准备实验所需的仪器和设备，如压力计、流量计、流速计等。
最后，搭建实验平台，确保实验环境的安全和稳定。
第二部分：实验步骤1. 管道连接：将管道按照实验方案连接好，保证连接处密封可靠。
检查管道连接是否牢固，以防止泄露。
2. 测量流速：使用流速计测量液体在管道中的流速。
将流速计放置在合适位置，并确保其准确读数。
记录下流速的数值。
3. 测量压力：使用压力计测量液体在管道中的压力。
将压力计安装在管道的合适位置，并注意保持其与管道连接的密封性。
记录下压力的数值。
4. 数据记录：将测得的流速和压力数值记录在实验记录表中。
确保数据的准确性和完整性。
根据实验方案，可以选择不同时间间隔记录数据。
5. 压力变化分析：根据所测压力的数值，结合实验前后的流速数据，分析液体在管道中的压力变化情况。
可以绘制压力随时间的变化曲线，进一步了解液体在管道中的流动特性。
第三部分：实验结果分析通过管道压力实验的结果分析，可以得到以下几个方面的信息：1. 压力损失：根据压力变化的曲线，可以计算出液体在管道中的压力损失。
压力损失是指液体在管道流动过程中由于阻力产生的压力减少。
通过衡量压力损失，可以评估管道的流动效率和流畅性。
2. 流速变化：结合流速数据，可以分析液体在不同管段中的流速变化情况。
通过流速变化的分析，可以了解流体在管道中是否存在局部阻塞或流动不均匀等问题。
3. 安全性评估：通过管道压力实验的结果分析，可以评估管道的安全性能。
《液体石油管道压力试验》
《液体石油管道压力试验》液体石油管道压力试验是石油管道建设和维护过程中的一个重要环节。
通过对管道的压力试验，能够有效检测管道及其连接件的密封性能，确保管道系统在运行过程中的安全可靠性。
在进行液体石油管道压力试验前，首先需要明确试验的目的和要求。
试验的目的主要为验证管道系统在设计压力下是否能够正常工作，并确定其在极限负荷和意外情况下的承载能力。
试验要求通常包括试验压力、试验介质、试验时间等。
根据这些要求，设计合理的试验方案是成功进行试验的关键。
在试验的过程中，需要进行试验设备和工具的检查和校准工作，确保其正常运行和准确度。
同时，还需要对试验区域进行细致的安全检查，确保试验过程中无任何潜在的危险隐患存在。
只有在安全可靠的条件下，才能进行试验操作。
液体石油管道压力试验的操作主要包括以下几个步骤：首先是充水和排气。
将试验介质注入管道系统中，并通过相应的设置进行排气，确保管道内无气体存在。
其次是加压和保压。
根据试验方案要求，逐渐增加试验压力，直至达到设计压力。
然后对管道系统保持一定的时间，检测其是否存在泄漏或变形等现象。
最后是降压和排水。
试验结束后，逐渐减压并排除试验介质，准备进行下一步工作。
试验结束后，需要进行试验结果的分析和判定。
通过对试验数据的处理，可以得出管道系统的密封性能、承载能力以及其它相关性能指标。
根据试验结果，可以进行管道系统的修正和改进，确保其运行过程中的安全稳定性。
液体石油管道压力试验不仅是一项重要的检测手段，还是管道系统运行前的一道重要工序。
只有通过科学有效的试验，才能保证管道系统在使用过程中的安全可靠性。
因此，在进行液体石油管道压力试验时，必须严格按照相关规程和标准操作，并加强安全意识和注意事项的宣传教育，确保试验工作的顺利进行和结果的准确可靠。
总之，液体石油管道压力试验对于石油管道建设和维护具有重要意义。
通过合理设计试验方案，严格操作试验过程，科学分析试验结果，可以有效保障石油管道系统的安全运行，为石油工业的发展做出贡献。
管道中的液体压力的计算与实验验证
管道中的液体压力的计算与实验验证液体在管道中的运动过程中，存在着压力的变化，准确计算和实验验证液体压力是工程中非常重要的一项任务。
本文将探讨液体在管道中的压力计算方法，并通过实验验证这些计算方法的准确性。
一、液体在管道中的压力计算方法1. 静态液体压力计算静态液体压力是指当液体静止不动时产生的压力。
根据帕斯卡定律，液体压力与液体的密度和深度成正比。
静态液体压力的计算公式为：P = ρgh其中，P为压力，ρ为液体的密度，g为重力加速度，h为液体的深度。
该公式适用于液体在垂直方向上的静态压力计算。
2. 动态液体压力计算动态液体压力是指当液体在管道中流动时产生的压力。
动态液体压力的计算需要考虑到液体的流速和管道的形状等因素。
（1）理想流体的动态压力计算对于理想流体，其动态液体压力可以通过伯努利方程计算。
伯努利方程表明了流体静压、动压和位能之间的关系，即：P + 1/2ρv^2 + ρgh = 常数其中，P为压力，ρ为液体的密度，v为液体的流速，g为重力加速度，h为液体的高度。
伯努利方程适用于不可压缩、摩擦不计的理想流体，可以用来推导流体在管道中的压力变化。
（2）实际流体的动态压力计算对于实际流体，由于存在管道壁面的摩擦力以及流体的粘性等因素，不能完全满足理想流体的假设。
因此，在实际工程计算中，需要考虑这些因素对液体压力的影响。
一种常用的实际流体动态压力计算方法是达西公式。
达西公式考虑到了管道壁面的摩擦和管道内径的影响，计算公式如下：P = ρgh + f(λ, L, D, v) * ρv^2 / 2D其中，P为压力，ρ为液体的密度，g为重力加速度，h为液体的高度，f为摩擦系数，λ为摩阻因子，L为管道的长度，D为管道的内径，v为流体的流速。
达西公式的使用可以更准确地计算实际流体的动态压力变化。
二、实验验证液体压力计算方法为了验证液体压力计算方法的准确性，可以进行一系列实验。
以下是一种常用的实验方法：1. 实验器材准备准备一根透明的管道和液体，以及液体高度计和流量计。
实验之管道内压力流量的测量
实验二 管道内压力流速测量小组成员：刘敏（1008180122）卢艺杰（1008180123）陶阳（1008180132） 一、实验目的1熟悉热线风速仪的使用方法 2了解压差传感器的使用二、实验原理1热线风速仪的测速原理热线风速仪是利用通电的热线探头在流场中会产生热量损失来进行测量的。
如果流过热线的电流为I ，热线电阻为R ，则热线产生的热量是R IQ 21=。
当热线探头置于流场中时，流体对热线有冷却作用。
忽略热线的导热损失和辐射损失，可以认为热线是在强迫对流换热状态工作的，根据牛顿公式，热线散失的热量为)(t 2t Qf W F -=α式中 α——热线的对流换热系数 F ——热线的换热表面积tw——热线温度tf——流体温度在热平衡条件下，有QQ 21=，因此可写出热线的能量守恒方程：)(2t t If W F -=αR 是热线温度的函数，对一定的热线探头和流体条件，α主要与流体的运动速度有关，在一定tf一定的条件下，流体的速度只是电流和热线温度的函数，即()t wI f ,v =，只要固定I,tw其中一个固定，都可以获得流速v 与另一参数的单值函数关系。
因此有恒温式和恒流式()1.恒流式，亦称定电流法，即加热金属丝的电流保持不变，气体带走一部分热量后金属丝的温度就降低，流速愈大温度降低得就愈多；温度变化时，热线电阻改变，两端电压变化，因而测得金属丝的温度则可得知流速的大小。
.()2恒温式，亦称定电阻法（即定温度法），改变加热的电流使气体带走的热量得以补充，而使金属丝的温度保持不变（也称金属丝的电阻值不变）如保持150℃，；这时流速愈大则所需加热的电流也愈大，根据所需施加的电流（加热电流值）则可得知流速的大小。
本实验采用恒流式微差压差计是用来测量压力或压差很小的流体的仪器。
在U形管中放置两种密度不同、互补相溶的指示液，管的上端有扩张室，扩张室有足够大的截面积，当读数变化时，两扩张室中液面不致有太大变化。
管道压水试验方法
管道压水试验方法哎呀，管道压水试验方法呀，可挺有意思的呢，嘿，你们知道吗？我觉得就像是给管道来一场小小的考验，看看它够不够结实，能不能好好地运水呀。
首先呢，在做试验之前呀，得把准备工作做好哦。
要先把管道安装好呀，得保证管道连接得严严实实的，就像把积木一块块稳稳地搭在一起一样呢，不能有漏水的地方哦。
然后呀，要把管道里的杂物都清理干净，要是里面有小石子、小纸片啥的，那可会影响试验结果啦。
就好像我们要在一个干净的杯子里装水，得先把杯子洗干净呀。
接着呢，要把试验用的设备都准备好哦。
得有一台能给管道加压的水泵呀，这个水泵就像一个大力士，能把水使劲儿地往管道里压呢。
还有压力表，压力表可重要啦，它能告诉我们管道里的压力有多大呢，就像我们的眼睛一样，能清楚地看到压力的情况哦。
另外呀，还得准备一些连接用的管子呀，阀门这些，把它们都安装好，让整个试验装置能顺顺当当工作呢。
准备好之后呀，就开始往管道里注水啦。
注水的时候要慢慢注哦，不能一下子倒进去好多水，那样可能会让管道里有空气排不出去呢。
就像我们往瓶子里倒水，如果倒得太快，瓶子里就会有气泡，得慢慢倒，让空气一点点跑出来呀。
等水注满了管道，还得再多注一会儿，把管道里剩下的空气都排干净，这样后面试验的时候才准确呢。
然后呀，就到了真正加压的环节啦。
启动水泵，开始慢慢地给管道增加压力哦。
压力得一点一点往上加，不能一下子加到很大，就像我们吹气球，不能一下子吹太猛，不然气球就爆啦，管道也是一样的道理呀。
一般会按照设计要求，加到规定的压力值呢。
比如说呀，有的管道要求加到1兆帕的压力，那就得稳稳地把压力加到这个数值哦。
在加压的过程中呀，要一直盯着压力表看呢，看看压力是不是稳定呀。
要是压力一会儿高一会儿低，那可能管道就有地方在漏水或者有别的问题啦。
就像我们看着温度计，温度变了就知道是不是有情况一样呢。
而且呀，还要派人沿着管道走一走，仔细听听有没有漏水的声音，要是听到“滴答滴答”或者“滋滋”的声音，那就是有地方在漏水了呀，得赶紧停下来检查检查，把漏水的地方修好呢。
管道水击压力测量实验
实验四 管道水击压力测量实验1. 实验原理水击现象是一种典型的有压管道非恒定流问题，在水击现象中，由于压强变化急剧，必须考虑流体的压缩性及管道的弹性。
水击现象可大致作如下描述：有压管道流动的流量突变→流速突变→由于流动的惯性，造成压强大幅波动→流体的压缩性和管道的弹性使波动在管道中以有限的速度传播。
以阀门突然关闭为例，将有一个增压、增密度、增管道断面积、减流速的过程从阀门向上游传播，压强、流速、密度、管道断面积的间断面在管道中运动，这就是水击波。
1.1 水击波的压强增值在已知水击波传播速度c 的条件下，压强增量Δp 与流速大小增量Δv 的关系为v c p ∆-=∆ρ1.2 水击波的传播速度水击波传播速度为⎪⎪⎭⎫⎝⎛+=dp dA A dp d c 111ρρρ 式中K dp d 11=ρρ，K 为液体的体积弹性系数，dpdA A 1反映管壁的弹性，对于直径为D 的圆管δE D dp dA A =1，其中E 为管壁材料的弹性系数，δ为管壁厚度。
于是 δρδρE DKK E D K c +=⎪⎭⎫ ⎝⎛+=1/11若忽略管壁弹性，即认为E =∞，则ρρd dp Kc ==0，为声波在水中的传播速度（c 0=1435m/s ），以δE DK c c +=10。
水电站引水管的D/δ≈100，c ≈1000m/s 。
1.3 水击现象的分析为了更清晰地说明水击波传播、反射、叠加的发展过程，考察上游水库与阀门间的长度为L的直圆管（DA）中因阀门A突然完全关闭发生的水击现象，认为弹性力与惯性力起主要作用，忽略水头损失和流速水头。
在理解了水击波在A处的正反射和D处的负反射之后，可以列出0＜t＜L/c，L/c＜t＜2L/c，2L/c＜t＜3L/c，3L/c＜t＜4L/c四个阶段水击现象的物理特性。
图1 水击波的传播将2L/c称为水击的相长，从阀门A处开始的水击波传到上游D处，经负反射回来的减压波又传到A处，所须时间为相长。
KC04040301-m03管道内液体的压力检测教学设计方案.
教学设计方案
任务3：管道内液体的压力检测
任务描述
了解工业领域压力检测仪表的检测原理，掌握管道（液体、气体）内利用压力传感器进行压力检测的工作原理和检测方法，熟悉检测规范和检测标准，
了解管道液体压力检测中压力传感器的选型和使用方法。
具体任务要求如下：
1. 了解工业过程控制系统中压力检测的范围和类型，智能工业中压力检测的实现原理，传感器选型和注意事项；
2. 管道内液体压力检测的检测原理；
3. 管道液体压力检测中压力传感器的选型和使用方法；
4. 掌握电容式传感器的工作原理和检测电路设计；
5. 掌握电容式传感器的选型和使用注意事项。
任务目标
● 专业能力：
1.了解智能工业中典型的压力检测案例，能正确识别智能工业中压力检测传感器的类型
2.掌握智能工业中压力检测的检测工作原理
3.管道液体压力检测中压力传感器的选型和使用方法
4.了解电容式传感器的分类和应用领域，掌握电容式传感器的工作原理和检测电路
5.掌握电容式传感器的选型和使用方法 ● 方法能力：
1.具备整理、分析，制作，并向他人展示的能力。
2.具备善于观察、学习和思考，系统分析解决问题的能力。
● 社会能力：
1．具备与工作伙伴的沟通交流能力 2．具备团队工作、协调能力
重点与难点
●重点：
1、管道液体压力检测中压力传感器的选型和使用方法
2、电容式传感器的工作原理
●难点：
1、电容式传感器的检测电路设计
2、管道液体压力检测中压力传感器的选型和安装方式教学方法
任务驱动法、卡片法、小组讨论法、启发引导法、讲授法任务实施组织过程。
液体内压力的实验测量与计算
液体内压力的实验测量与计算液体内压力的实验测量与计算引言：液体内压力是指由于液体分子间的相互作用力而产生的压力。
研究液体内压力不仅对我们理解液体的性质和行为有重要的意义，而且在实际应用中也具有广泛的应用。
本文将介绍一种测量液体内压力的实验方法，并对实验结果进行计算和分析。
实验材料与仪器：1. 透明长玻璃管：用来装载液体作为实验容器。
2. 液体：选择水作为实验液体。
3. 液面高度标尺：用来测量液体的高度。
4. 数字测压计：用来测量液体的压强。
5. 液体量瓶：用来测量液体的质量。
实验步骤：1. 在透明长玻璃管内装满水，并放置在水平的工作台上。
2. 使用液面高度标尺测量水的初始高度h0，并记录下来。
3. 将数字测压计连接到透明长玻璃管的顶部，并记录下初始压强P0。
4. 同时打开数字测压计和液体量瓶，并令水缓慢地从透明长玻璃管流入液体量瓶中，以测量一定质量的水。
5. 测量液体量瓶中的质量m，并记录下来。
6. 根据液体量瓶中的质量m和水的密度ρ，可以计算出液体的体积V。
7. 根据液体的体积V和初始高度h0，可以计算出液体的表面积A。
8. 根据测得的初始压强P0、液体的表面积A和重力加速度g，可以计算出液体内压力P。
实验结果与计算：假设测得的初始压强P0=100Pa，液体的密度ρ=1000kg/m³，液体量瓶中的质量m=0.1kg，液体的初始高度h0=0.5m，重力加速度g=9.8m/s²。
根据实验步骤中的计算公式，我们可以计算出液体的体积V=m / ρ = 0.1kg / 1000kg/m³ = 0.0001m³。
根据液体的体积V和初始高度h0，可以计算出液体的表面积A = V / h0 = 0.0001m³ / 0.5m = 0.0002m²。
根据测得的初始压强P0、液体的表面积A和重力加速度g，可以计算出液体内压力P = P0 + ρgh0 = 100Pa + 1000kg/m³ *9.8m/s² * 0.5m = 5100Pa。
供水管压力(保压)检测标准
供水管压力(保压)检测标准1. 什么是供水管压力检测？大家好，今天我们聊聊一个与我们日常生活息息相关的话题——供水管压力检测。
你可能会想，“这有什么好聊的？”其实，这可不是小事！想象一下，你正要喝水，结果水龙头却是一滴水都不流，心里的那个郁闷啊，简直不比追剧看到大结局烂尾差！所以，保证供水管的压力足够，才能让我们每次打开水龙头时，都能如愿以偿地喝到水。
这就需要进行压力检测了。
1.1 为啥要检测？首先，为什么要检测供水管的压力呢？这就像是我们定期体检一样，预防总比治疗强。
管道如果出现了压力不足，可能是老化、漏水，甚至堵塞。
这些问题就像你老是感冒一样，没及时处理，最后可能引发更大的麻烦。
而且，水压不够，洗澡时水流细如丝，根本无法舒舒服服地洗个澡，简直让人抓狂！检测压力，确保管道畅通无阻，是我们生活的保障。
1.2 什么时候检测？那么，什么时候检测合适呢？我建议大家至少每年检测一次，尤其是老房子里的管道，时间一长，问题可不少。
而在季节交替的时候，气温变化容易导致管道膨胀和收缩，这也是个检测的好时机。
如果你发现自家水龙头的水流越来越细，或者家里漏水，那就更要抓紧时间了。
别等到问题大了才去修，那可就麻烦了！2. 如何进行压力检测？好啦，接下来我们来聊聊怎么进行供水管压力检测。
其实，这个过程并不复杂，就像煮水饺一样，按照步骤来就行。
2.1 检查工具首先，你需要准备一些工具。
一个压力表是必不可少的，简单易用，像个忠实的小助手。
再来就是一些密封材料和扳手，工具齐全了，就可以开始动手了。
2.2 检测步骤第一步，关闭主水阀，确保管道里没有水流。
然后，把压力表连接到水管的某个出水口。
接下来，慢慢打开水阀，观察压力表的读数。
如果压力在标准范围内，那就没问题了，放心使用！不过，如果读数低于标准，就得仔细检查一下管道有没有漏水或堵塞的地方了。
就像我们平时出门前要检查钱包，确认没丢东西，水管的压力也得时刻关注哦。
3. 维护与保养说到检测，咱们当然不能忽视日常的维护和保养。
压力流量液位测量
第8章 压力、流量和物位检测技术 图8-9 电容式差压传感器
第8章 压力、流量和物位检测技术
（2） 变面积式电容压力传感器： 这种传感器的结构原理 图如图8-10（a）所示。 被测压力作用在金属膜片1上， 通过中 心柱2、 支撑簧片3使可动电极4随膜片中心位移而动作。
可动电极4与固定电极5都是由金属材质切削成的同心环形 槽构成的， 有套筒状突起， 断面呈梳齿形， 在两电极交错 重叠部分的面积决定电容量。 固定电极的中心柱6与外壳间有 绝缘支架7， 可动电极则与外壳连通。 压力引起的极间电容 变化由中心柱引至电子线路， 变为直流信号4～20 mA输出。 电子线路与上述可变电容安装在同一外壳中， 整体小巧紧凑。
如图8-11所示的膜片式压电压力传感器目前较常用。 图中， 膜片起密封、 预压和传递压力的作用。 由于膜片的质量很小， 而压电晶体的刚度很大， 所以传感器具有很高的固有频率(高达 100 kHz以上)， 尤其适用于动态压力测量。 常用的压电元件是 石英晶体。 为了提高灵敏度， 可采用多片压电元件层叠结构。
第8章 压力、流量和物位检测技术 图8-1 液柱压力示意图
第8章 压力、流量和物位检测技术 2. 压力的单位
在国际单位制中， 压力的单位是帕斯卡， 简称帕， 代号 为Pa。 它的定义是在每平方米面积上垂直作用1牛顿的力， 即
பைடு நூலகம்
1Pa1N/m 2
（8-3）
帕斯卡与其它压力单位的换算关系见表8-1。
第8章 压力、流量和物位检测技术
图8-10 （a） 结构图； （b） 悬挂在介质中； （c） 安装在容器壁上
第8章 压力、流量和物位检测技术
5）
压电式压力传感器可以测量各种压力， 如车轮通过枕木时 的强压力， 继电器接点压力和人体脉搏的微小压力等。用得最 多的是在汽车上测量气压、 发动机内部燃烧压力和真空度。
KCm管道内的液体压力检测讲解PPT教案
谢谢关 注！
三、管道内液体的压力检测应变式压力传感器管道内的 液体压力 检测
三、管道内液体的压力检测
管道内的 液体压力 检测
压阻式压力传感器是利用金属导体或半导体材料受到压力作 用而产生的压阻效应,将压力变化变换成电阻的变化,进而通过对 电阻变化的测试而实现对压力的测试。 随着半导体技术的飞速 发展,压阻式压力传感器的敏感元件现多采用半导体材料,其中又 以硅为主。这种传感器具有灵敏度高、准确度高、频率响应快、 结构简单、体积小和重量轻等优点,而且还具有功耗低、安全可 靠、寿命长和易于实现集成化等特点,因而得到了飞速的发展和 广泛的应用,20世纪80年代中期后,在美、日、欧传感器市场上,它 已是压力传感器中的主要品种,国内现也有不少厂家生产此种产
基于各种检测原理发展起来的压力传感器是液压测试技
术的核心,它将压力信号转换为电信号并利用二次仪表而对液
压压力进行测试。可用于液压压力测试的检测原理有许多种,
每种检测原理又有不同的检测方法,再加上基于同种检测原理
和方法因的而传构感器成又了可压以有力结传构感形式器、的所多用材种料多和样制造。工现艺在等因 素液的压不系同 统中广为使用的压力传感器主要有电阻 式、压阻式和压电 式等型式。
三、管道内液体的压力检测
管道内的 液体压力 检测
应变式压力传感器是电阻式压力传感器的一种。这种传感 器由应变片作为主要检测元件,应变片粘贴于由金属材料制成的 平膜片弹性元件上,由弹性元件将被测压力变换成应变,进而由 应变片转换成电阻的变化,从而测试出流体的压力,国外20世纪 五、六十年代的商品压力传感器就是这种类型,我国目前广泛使 用的BPR22型压力传感器就属这种类型。 应变电阻式压力传感 器具有使用方便、适应性强、价格便宜和动态性能好等优点,但 粘贴剂和粘合技术对测试结果影响较大,并且其输出信号小,需 专用的动态电阻应变仪配套使用,因而使其使用范围受到限制。
如何测量水管中的水压大小？
如何测量水管中的水压大小？这个题目说的是测量水管压力大小，说明其测量介质为水，而且只需要就地指示，因此智能测压仪表可以不用，一块压力表就能解决。
既方便又节约成本。
不但要合理的选用压力表，而且还要正确的选取管道上的取压孔位置。
压力表的选用点此查看图片折叠原因1、已知检测介质为水，因此可用不锈钢材质的弹簧管压力表。
2、量程选择：由于水管压力比较平稳，因此压力表的量程的上限选择不高于管道最大压力的3/2倍。
3、压力表的精度选择：压力表的精度选择主要是根据你的工艺指标所允许的最大绝对误差来确定。
举例如下：假如现在水管压力为1到1.1MPa左右，如果你要求它的测量值的绝对误差不高于±0.06MPa，压力表的精度和量程如何确定？由题意此时压力为较稳定压力，那么压力表的量程为1.65MPa，因此它的测量范围选择为0-2.5MPa的弹簧管压力表。
由于生产工艺要求可知它的测量值绝对误差不高于±0.6MPa，因此它的最大允许误差为政府1.2%，所以弹簧管压力表的精度应该选用1.0级的压力表。
综上所述，压力表的最终选择结果是0-2.5MPa的测量范围，1.0级的普通弹簧管压力表来测量水管内压力。
压力表的安装要求1、测压点应该选择水管直线流动管道上，不能选在拐弯、分岔、死角和有涡流的地方。
2、就地指示压力表应该在水管平管道上并且在其顶部或者侧面开取压孔。
4、压力表安装位置不仅仅只为了满足仪表使用环境条件，还要便于观察和后期的维护保养。
3、取压点选好之后就是安装，安装时最好在测压点和压力表之间增加一个切断阀，方便以后维修或者压力表的更换。
上述这么多，具体情况还是的根据生产工艺要求来选择仪表和测压点的选取及仪表安装位置，只有满足工艺要求后才能确保压力表测量准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
18
谢谢关注！
19
管道内的 液体压力检测
确定压力传感器的类型后,重要的是根据系统的工况选择压力传感器 的参数。
1)量程选择 作为压力传感器的一项重要技术指标,每种压力传感器的使用说明书都标明了 该种传感器的标准量程和耐压极限。一般情况下,压力传感器的量程选择以系统的工 作压力在其标准量程值的60%～100%为宜。系统中可能出现的过载压力和异常情 况下出现的冲击压力都不应超过压力传感器的耐压极限。同时,应当注意在使用同一
传感器及应用
斯蒂芬
1
传感器及应用
项目六、物联网中的压力检测
• 任务1：车速检测中的压力检测 • 任务2：电子秤的压力检测 • 任务3：管道内液体的压力检测 • 任务4：物联网中的压力检测-知识拓展
2
1
任务3：管道内 液体的压力检测
管道内的液体压力检测
3
1
一、管道内液体的压力检测
管道内的 液体压力检测
8
三、管道内液体的压力检测
管道内的 液体压力检测
应变式压力传感器是电阻式压力传感器的一种。这种传感器由应变片作为主要
检测元件,应变片粘贴于由金属材料制成的平膜片弹性元件上,由弹性元件将被测压力
变换成应变,进而由应变片转换成电阻的变化,从而测试出流体的压力,国外20世纪五、 六十年代的商品压力传感器就是这种类型,我国目前广泛使用的BPR22型压力传感器 就属这种类型。 应变电阻式压力传感器具有使用方便、适应性强、价格便宜和动态 性能好等优点,但粘贴剂和粘合技术对测试结果影响较大,并且其输出信号小,需专用的
管道内的 液体压力检测
5
三、管道内液体的压力检测
管道内的 液体压力检测
压力和流量是液压系统的基本参数,但流量是一个与流动、 流态、介质黏度、时间和体积(或质量)相关参数。因此,对它 的测试比对压力的测试相对困难一些。加之现有的一些流量 测试仪表还受到特殊的安装位置、安装方式和管道直径等诸 多因素的限制,由此影响了其在液压系统测试中的使用。而压 力测试仪表则一般不受这些因素的制约,因而在液压系统中获 得了更广泛的使用。
动态电阻应变仪配套使用,因而使其使用范围受到限制。
9
三、管道内液体的压力检测
管道内的 液体压力检测
应变式压力传感器
10
三、管道内液体的压力检测
管道内的 液体压力检测
压阻式压力传感器是利用金属导体或半导体材料受到压力作用而产生的压阻效应, 将压力变化变换成电阻的变化,进而通过对电阻变化的测试而实现对压力的测试。 随着 半导体技术的飞速发展,压阻式压力传感器的敏感元件现多采用半导体材料,其中又以硅 为主。这种传感器具有灵敏度高、准确度高、频率响应快、结构简单、体积小和重量
管道内的 液体压力检测
压电式压力传感器
13
三、管道内液体的压力检测
管道内的 液体压力检测
除上述3种常用的压力传感器外,基于新的转换原理而研制和开发的压力传感器 也不断出现,如电容式压力传感器、电感式压力传感器、霍尔式压力传感器、光电式
压力传感器、超声式压力传感器和振频式压力传感器等。
14
四、管道内液体压力传感器的选择
液压压力传感器是工业实践中最为常用的一种压力传感器，其广泛应用于各 种工业自控环境，管道送风、锅炉负压等众多行业。
4
二、液压传感器工作原理 液压压力传感器的工作原理是压力直接作用在传感器的膜 片上，使膜片产生与介质压力成正比的微位移，使传感器的电 阻发生变化，利用电子线路检测这一变化，并转换输出一个对 应于这个压力的标准信号。
(011%～1%FS)或超高准确度(0101%～011%FS)的压力传感器。
16
四、管道内液体压力传感器的选择
3)工作温度选择
管道内的 液体压力检测
工作介质的温度直接影响压力传感器的的热零点漂移和热灵敏度漂移,从而影响其准确 度。压力传感器适应的工作温度范围越宽,其制造的技术难度越大,价格也就越高。因此, 对于室内 使用,可选用普通商业级(-1℃～60℃ )的压力传感器。对室外使用,则可选用 更高级别的压力传感器。
基于各种检测原理发展起来的压力传感器是液压测试技术的核心,它将压力信 号转换为电信号并利用二次仪表而对液压压力进行测试。可用于液压压力测试的检 测原理有许多种,每种检测原理又有不同的检测方法,再加上基于同种检测原理和方法 的传感器又可以有结构形式、所用材料和制造工艺等因素的不同
因而构成了压力传感器的多种多样。现在液压系统中广为 使用的压力传感器主要有电阻式、压阻式和压电 式等型式。
17
四、管道内液体压力传感器的选择管道内的 液体压力检测
液压系统中压力测试有不同的目的,对不同目的的压力测试应选择不同类型的压 力传感器。如果测试的是系统稳态压力以实现对系统进行状态监控或故障诊断,而并 不需要获知压力的瞬变情况,则选用适应性强,价格便宜的应变式等结构型压力传感器,
即可获得满意的效果。 如果需要对系统中某点压力的瞬变进行测试,则应选择压阻式
轻等优点,而且还具有功耗低、安全可靠、寿命长和易于实现集成化等特点,因而得到了
飞速的发展和广泛的应用,20世纪80年代中期后,在美、日、欧传感器市场上,它已是压 力传感器中的主要品种,国内现也有不少厂家生产此种产品。
11
三、管道内液体的压力检测
管道内的 液体压力检测
压阻式压力传感器
12
三、管道内液体的压力检测
压力传感器时,工作压力越高,准确度越高,并且1MPa以上的压力传感器,其量程越高,
价格越贵。因此,过高的耐压余量也没有必要。
15
四、管道内液体压力传感器的选择
2)准确度选择
管道内的 液体压力检测
压力传感器的准确度表示其输出与被测量真值的一致程度,也是压力传感器的一项
重要技术指标,对测试结果具有直接影响。压力传感器的准确度越高,其价格越昂贵。因 此,对压力传感器的准确度选择也应根据测试欲达到的目的确定,并非越高越好。对于一 般的定性比较测试或系统的状态监控和故障诊断,则选择普通准确度(1%～2%FS)的压 力传感器即可。而对于一些获得精确量值以作定量分析研究的情况,则应选择高准确度
6
三、管道内液体的压力检测
管道内的 液体压力检测
随着传感器向集成化、智能化、小型化、系列化和标 准化方面的发展,加上它与现代测控技术、计算机技术和无 线通信技术的日益结合,使得压力传感器在液压系统的运行
控制、状态监测、故障诊断和科学实验中得到更为广泛的
应用。
7
三、管道内液体的压力检测
管道内的 液体压力检测
