水电站地下厂房防渗排水设计

水电站地下厂房防渗排水设计

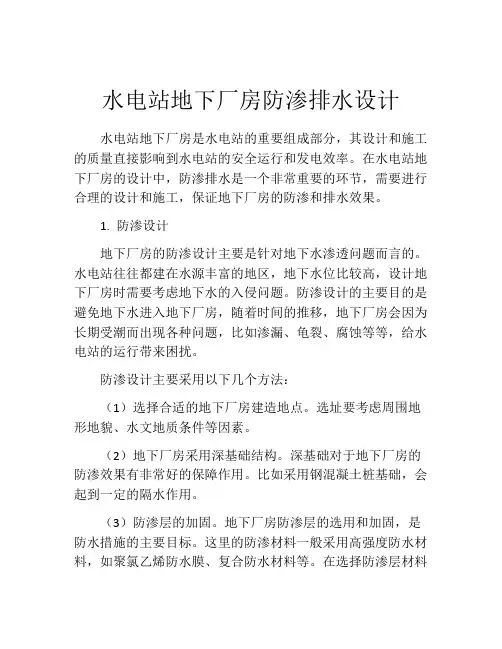

水电站地下厂房防渗排水设计水电站地下厂房是水电站的重要组成部分,其设计和施工的质量直接影响到水电站的安全运行和发电效率。

在水电站地下厂房的设计中,防渗排水是一个非常重要的环节,需要进行合理的设计和施工,保证地下厂房的防渗和排水效果。

1. 防渗设计地下厂房的防渗设计主要是针对地下水渗透问题而言的。

水电站往往都建在水源丰富的地区,地下水位比较高,设计地下厂房时需要考虑地下水的入侵问题。

防渗设计的主要目的是避免地下水进入地下厂房,随着时间的推移,地下厂房会因为长期受潮而出现各种问题,比如渗漏、龟裂、腐蚀等等,给水电站的运行带来困扰。

防渗设计主要采用以下几个方法:(1)选择合适的地下厂房建造地点。

选址要考虑周围地形地貌、水文地质条件等因素。

(2)地下厂房采用深基础结构。

深基础对于地下厂房的防渗效果有非常好的保障作用。

比如采用钢混凝土桩基础,会起到一定的隔水作用。

(3)防渗层的加固。

地下厂房防渗层的选用和加固,是防水措施的主要目标。

这里的防渗材料一般采用高强度防水材料,如聚氯乙烯防水膜、复合防水材料等。

在选择防渗层材料时,需要严格按照规范进行选择,避免出现材料不耐候、老化等问题。

2. 排水设计地下厂房的排水设计主要是针对瞬时雨量大、滞涝严重的问题。

排水设计是为了避免地下室出现积水现象,破坏地下厂房的正常运作。

地下厂房需要安装排水系统,及时把地下厂房内的水排出去,保证地下厂房的安全和运行稳定。

排水设计主要采用以下几个方法:(1)设计合理的排水系统。

设计排水系统时,需要考虑到排水泵、水管道、渗水井等设施的设置,合理安排排水管道的斜度和大小,以便顺利排出地下厂房内的积水。

(2)选择高效的排水设施。

比如,安装沟槽式雨水滞留和渗透设施,对积水问题解决更为彻底。

沟槽式雨水滞留设施,可以有效缓解降雨时流量的峰值,渗透设施则可以提高排水设备的效率。

(3)加强巡检和维护保养。

排水系统的清理、检查和维护保养需要定期进行,以保证设施的有效性和运行稳定。
