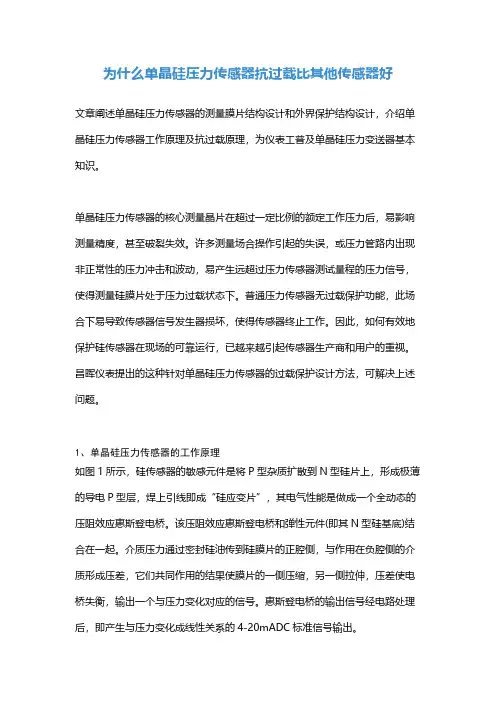

为什么单晶硅压力传感器抗过载比其他传感器好
为什么单晶硅压力传感器抗过载比其他传感器好文章阐述单晶硅压力传感器的测量膜片结构设计和外界保护结构设计，介绍单晶硅压力传感器工作原理及抗过载原理，为仪表工普及单晶硅压力变送器基本知识。
单晶硅压力传感器的核心测量晶片在超过一定比例的额定工作压力后，易影响测量精度，甚至破裂失效。
许多测量场合操作引起的失误，或压力管路内出现非正常性的压力冲击和波动，易产生远超过压力传感器测试量程的压力信号，使得测量硅膜片处于压力过载状态下。
普通压力传感器无过载保护功能，此场合下易导致传感器信号发生器损坏，使得传感器终止工作。
因此，如何有效地保护硅传感器在现场的可靠运行，已越来越引起传感器生产商和用户的重视。
昌晖仪表提出的这种针对单晶硅压力传感器的过载保护设计方法，可解决上述问题。
1、单晶硅压力传感器的工作原理如图1所示，硅传感器的敏感元件是将P型杂质扩散到N型硅片上，形成极薄的导电P型层，焊上引线即成“硅应变片”，其电气性能是做成一个全动态的压阻效应惠斯登电桥。
该压阻效应惠斯登电桥和弹性元件(即其N型硅基底)结合在一起。
介质压力通过密封硅油传到硅膜片的正腔侧，与作用在负腔侧的介质形成压差，它们共同作用的结果使膜片的一侧压缩，另一侧拉伸，压差使电桥失衡，输出一个与压力变化对应的信号。
惠斯登电桥的输出信号经电路处理后，即产生与压力变化成线性关系的4-20mADC标准信号输出。
图1 硅传感器的结构图如图2所示，在正负腔室的压差作用下，引起测量硅膜片即弹性元件)变形弯曲, 当压差P小于测量硅膜片的需用应力比例极限σp时，弯曲可以复位；当压差P超过测量硅膜片的需用应力比例极限σp后，将达到材料的屈服阶段，甚至达到强化阶段，此时撤去压差后测量硅膜片无法恢复到原位，发生不可逆转的测量偏差；当压差P达到或超过测量硅膜片能承受的最高应力σb后，测量硅膜片破裂，直接导致传感器损坏。
因此，通过阻止或削弱外界的过载压差P 直接传递到测量硅膜片上，就能有效保护传感器的测量精度和寿命。
单晶硅和多晶硅的区别
单晶硅和多晶硅的区别一概述当熔融的单质硅凝固时,硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则形成单晶硅。
如果这些晶核长成晶面取向不同的晶粒，则形成多晶硅。
多晶硅与单晶硅的差异主要表现在物理性质方面。
例如在力学性质、电学性质等方面，多晶硅均不如单晶硅。
单晶硅可算得上是世界上最纯净的物质了，一般的半导体器件要求硅的纯度六个9以上。
大规模集成电路的要求更高，硅的纯度必须达到九个9。
目前，人们已经能制造出纯度为十二个9 的单晶硅。
二生产工艺找得到。
三单晶硅英文名：Monocrystalline silicon分子式：Si硅的单晶体。
具有基本完整的点阵结构的晶体。
不同的方向具有不同的性质，是一种良好的半导材料。
纯度要求达到99.9999％，甚至达到99.9999999％以上。
用于制造半导体器件、太阳能电池等。
用高纯度的多晶硅在单晶炉内拉制而成。
单晶硅具有准金属的物理性质，有较弱的导电性，其电导率随温度的升高而增加，有显著的半导电性。
超纯的单晶硅是本征半导体。
在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素，如磷或砷也可提高导电程度，形成n型硅半导体。
单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
单晶硅主要用于制作半导体元件。
用途：是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。
其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。
由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新兴产业之一。
单晶硅建设项目具有巨大的市场和广阔的发展空间。
在地壳中含量达25.8%的硅元素，为单晶硅的生产提供了取之不尽的源泉。
单晶硅多晶硅的区别(1)
单晶硅、多晶硅光伏组件的区别
1．外观形态区别
单晶硅：电池片呈正方形、倒圆角形，深蓝色；
多晶硅：电池片呈正方形，天蓝色。
2．转化率区别：
单晶硅：16-18%，实验室最高转化率可达到25%，光电转化效率高，可靠性高，发电量稍高；
多晶硅：14-16%,实验室最高转化率可达到20.4%，光电转化效率稍低。
3．单、多晶硅电池片产业链对比
单、多晶硅电池片光伏产业链对比，从硅料到硅棒、硅片、电池、组件再到系统。
单晶和多晶的差别主要在于原材料的制备方面，单晶硅是直拉提升法，
多晶硅是注定方法，后端制造工艺只有一些细微差别。
4．晶体品质差异
单晶硅片、是一种完整的晶格排列：多晶硅片，它是多个微小的单晶组合，有缺陷，杂质多，因此降低了多晶电池的转换效率。
各种因素综合作用使得单晶硅光伏组件比多晶硅高出数十倍，从而表新出转换效率优势。
5．电学性能差异
单多晶硅的少子寿命对比。
蓝色代表少子寿命较高的区域，红色代表少子寿命较低的区域。
很明显，单晶的少子寿命是明显高于多晶的。

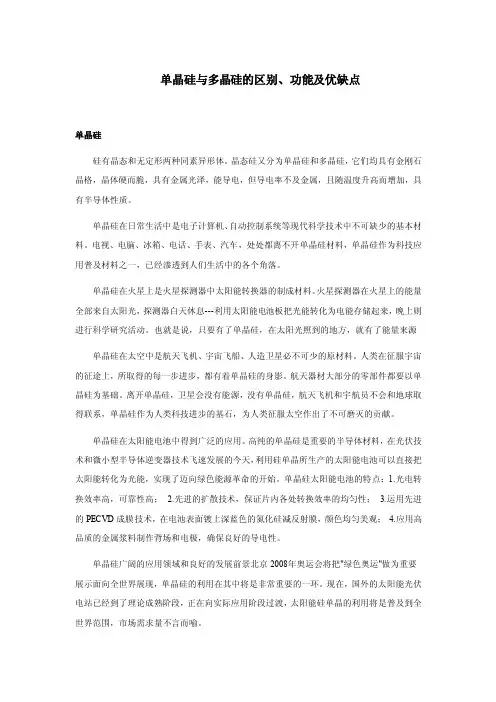

单晶硅与多晶硅的区别、功能及优缺点
