施耐德IASeries开放式互操作楼宇自动化管理系统I/A Series TM开放式互操作楼宇自动化管理系统产品目录从医院到学校，从高层建筑到摩天大楼，各式各样、不同规模的建筑现在都可以达到更高层次的运行功效。
通过真正的开放、互操作，且功能强大的I/A 智能楼宇自动化系统，我们已经使这一切变成可能。
现在，从一个简单的工作站，您就可以收集到各种所需信息，从而使您的设施变得更加稳定、舒适、安全。
更为重要的是，在运营成本上变得更加高效。
I/A 系列通过使用开放的网络架构，使您的投资风险大大降低。
I/A 系列产品多次获得专利大奖，其中的HVAC 控制系统和配套装置更是全行业中最具革新理念的尖端产品。
出色的工程技术、ISO9001:2000生产认证以及6-sigma 质量管理体系，保证了我们的产品达到国际公认的最高水准，使我们的客户享受到稳定可靠的产品性能、无与伦比的产品价值以及独一无二的产品质量。
I/A 系列，带给您前所未有的控制体验I/A 系列是一套适用于各种建筑类型和规模的智能楼宇自动化系统，不论您采用LON 、BACnet 或其他标准，它都可以轻松实现设备兼容。
在设备管理系统的各个层面，从传感器到中控室，I/A 系列可满足您的任何控制要求。
I/A 系列赋予建筑更为丰富的控制功能，带给您前所未有的控制体验：p 开放系统，为您带来更多选择p 强大的网络管理功能，建筑也能“无人驾驶”p 简易的浏览器访问，监控随心所欲第三方系统数据接口支持DDE、OPC、ODBC、SQL等多种方式，具有优越的开放性能和良好的互操作性能。
第三方设备参数被映射到通用网络控制器UNC410和UNC520中，用户通过区域网络控制器的监控功能可对所有第三方设备进行监控。
即插即用的多协议互操作I/A系列的网络层基于JAVA语言对象模型，内置互联网连接机制，将不同的控制应用组合在一个集成的系统构造之中。
I/A系列支持Modbus、SNMP、TCP/IP、CORBA、XML 和HTTP等多种通讯协议与即插即用的多协议互操作，从而大大降低了自动化及信息系统构造成本，最大限度地使用了互联网资源。

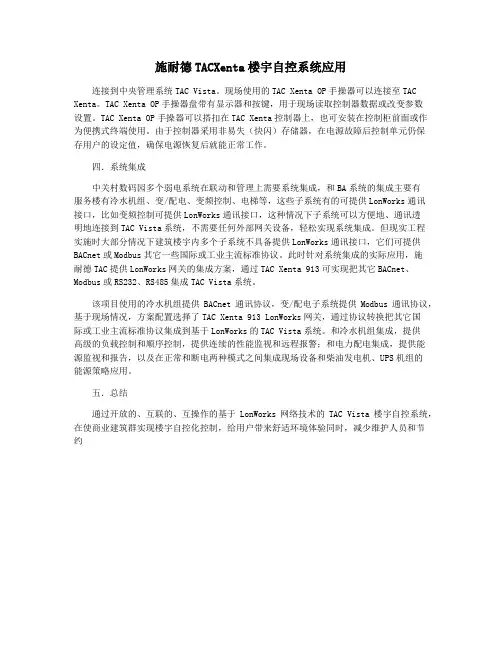

施耐德TACXenta楼宇自控系统应用
施耐德TACXenta楼宇自控系统应用连接到中央管理系统TAC Vista。
现场使用的TAC Xenta OP手操器可以连接至TAC Xenta。
TAC Xenta OP手操器盘带有显示器和按键，用于现场读取控制器数据或改变参数设置。
TAC Xenta OP手操器可以搭扣在TAC Xenta控制器上，也可安装在控制柜前面或作为便携式终端使用。
由于控制器采用非易失（快闪）存储器，在电源故障后控制单元仍保存用户的设定值，确保电源恢复后就能正常工作。
四．系统集成中关村数码园多个弱电系统在联动和管理上需要系统集成，和BA系统的集成主要有服务楼有冷水机组、变/配电、变频控制、电梯等，这些子系统有的可提供LonWorks通讯接口，比如变频控制可提供LonWorks通讯接口，这种情况下子系统可以方便地、通讯透明地连接到TAC Vista系统，不需要任何外部网关设备，轻松实现系统集成。
但现实工程实施时大部分情况下建筑楼宇内多个子系统不具备提供LonWorks通讯接口，它们可提供BACnet或Modbus其它一些国际或工业主流标准协议。
此时针对系统集成的实际应用，施耐德TAC提供LonWorks网关的集成方案，通过TAC Xenta 913可实现把其它BACnet、Modbus或RS232、RS485集成TAC Vista系统。
该项目使用的冷水机组提供BACnet通讯协议，变/配电子系统提供Modbus通讯协议，基于现场情况，方案配置选择了TAC Xenta 913 LonWorks网关，通过协议转换把其它国际或工业主流标准协议集成到基于LonWorks的TAC Vista系统。
和冷水机组集成，提供高级的负载控制和顺序控制，提供连续的性能监视和远程报警；和电力配电集成，提供能源监视和报告，以及在正常和断电两种模式之间集成现场设备和柴油发电机、UPS机组的能源策略应用。
五．总结通过开放的、互联的、互操作的基于LonWorks网络技术的TAC Vista楼宇自控系统，在使商业建筑群实现楼宇自控化控制，给用户带来舒适环境体验同时，减少维护人员和节约。
