CAD轴测图练习题
CAD大赛练习习题
AutoCAD应用技能竞赛练习题2012年5月练习一：几何作图题1-1将长度和角度精度设置为小数点后四位，绘制以下图形,求剖面线区域面积。
（C）A、313.1542 C、313.5142B、313.4152 D、313.50381-2按照图画出所示图形，求剖面线区域的面积。
圆弧A和圆弧B分别与正五边形相切，切点为五边形的顶点。
（C）题1-2图A、103.0793 C、103.0397B、103.0379 D、103.70391-3按照图画出所示图形，求角度α的值。
（B）题1-3图A、22.6880° C、22.6088°B、22.6808° D、22.8806°1-4按照图画出所示图形，求剖面线区域的面积，图中两圆直径相等。
（C）A、465.11 C、465.13B、465.12 D、465.14题1-4图1-5按照图画出所示图形，求圆弧的半径R的数值。
（D）A、30.9502 C、30.9052B、30.9205 D、30.902524、按照图画出所示图形，求小圆半径R的数值。
（B）题1-5图A、13.1699 C、13.1969、B、13.1966 D、13.1996 1-6 按照图画出所示图形，求圆弧的长度l的数值。
（C）题1-6图A、296.0127 C、296.0712B、296.0172 D、296.07211-7按照图画出所示图形，求剖面线区域的周长。
（A）题1-7图A、188.4956 C、188.4965B、188.4659 D、188.4569 1-8按照图画出所示图形，求剖面线区域的面积。
（B）题1-8图A、106.3382 C、106.3283B、106.3823 D、106.3832 1-9按照图示画出图形题1-9图1-10按照图示画出图形，求出A的长度。
题1-10图1-11 按图画出所示图形，求剖面线区域的面积。
（B）题1-11图A、2457.7451 C、2457.7145B、2457.7415 D、2457.7154 1-12按照图画出所示图形。

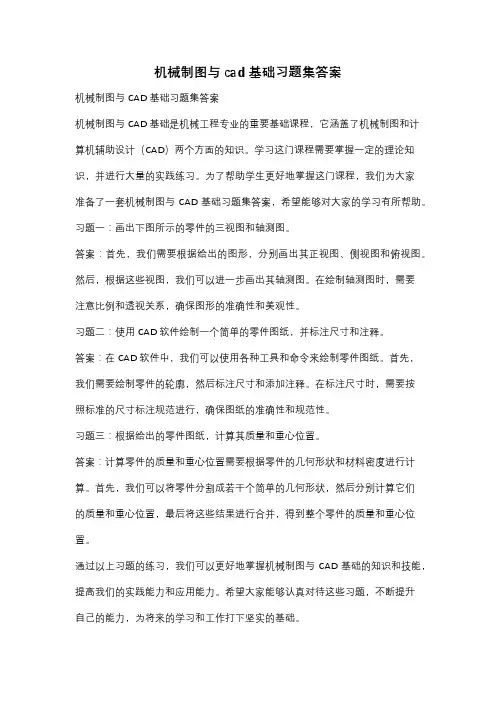

机械制图与cad基础习题集答案
机械制图与cad基础习题集答案
机械制图与CAD基础习题集答案
机械制图与CAD基础是机械工程专业的重要基础课程，它涵盖了机械制图和计
算机辅助设计（CAD）两个方面的知识。
学习这门课程需要掌握一定的理论知识，并进行大量的实践练习。
为了帮助学生更好地掌握这门课程，我们为大家
准备了一套机械制图与CAD基础习题集答案，希望能够对大家的学习有所帮助。
习题一：画出下图所示的零件的三视图和轴测图。
答案：首先，我们需要根据给出的图形，分别画出其正视图、侧视图和俯视图。
然后，根据这些视图，我们可以进一步画出其轴测图。
在绘制轴测图时，需要
注意比例和透视关系，确保图形的准确性和美观性。
习题二：使用CAD软件绘制一个简单的零件图纸，并标注尺寸和注释。
答案：在CAD软件中，我们可以使用各种工具和命令来绘制零件图纸。
首先，
我们需要绘制零件的轮廓，然后标注尺寸和添加注释。
在标注尺寸时，需要按
照标准的尺寸标注规范进行，确保图纸的准确性和规范性。
习题三：根据给出的零件图纸，计算其质量和重心位置。
答案：计算零件的质量和重心位置需要根据零件的几何形状和材料密度进行计算。
首先，我们可以将零件分割成若干个简单的几何形状，然后分别计算它们
的质量和重心位置，最后将这些结果进行合并，得到整个零件的质量和重心位置。
通过以上习题的练习，我们可以更好地掌握机械制图与CAD基础的知识和技能，提高我们的实践能力和应用能力。
希望大家能够认真对待这些习题，不断提升
自己的能力，为将来的学习和工作打下坚实的基础。
CAD考试选择题库「附答案」精选全文完整版
可编辑修改精选全文完整版CAD考试选择题库「附答案」CAD考试选择题库「附答案」在年少学习的日子里，大家最熟悉的就是知识点吧？知识点也不一定都是文字，数学的知识点除了定义，同样重要的公式也可以理解为知识点。
你知道哪些知识点是真正对我们有帮助的吗？下面是店铺为大家整理的CAD考试选择题库「附答案」，欢迎阅读与收藏。
一、单选题：1、画一个圆与三个对象相切,应使用Circle中哪一个选项( B )A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径2、绘制图形时，打开正交模式的快捷键( C )A、F4B、F6C、F8D、F103、测量一条斜线的长度，标注法是( B )A、线性标注B、对齐标注C、连续标注D、基线标注4、原文件格式是( A )A、*.dwgB、*.dxfC、*.dwtD、x.dws5、下列哪个命令可将块生成图形文件( D )A、SaveB、ExplodeC、BlockD、Wblock6、所谓内接多边形是( C )A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是(B )A、F1B、F11C、F9D、F78、在下列命令中，具有修剪功能的命令是( D )A、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中，可以复制并旋转原对象的是( C )A、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中，表示特殊字符“度”的代码是( B )A、%%oB、%%dC、%%pD、%%c11、缩放命令中的“全部”选项，它的含义是( C )A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中，( B )是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是( A )A、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是( A )A、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是( C )A、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽( C )A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是( D )A、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是( B )A、13，45B、@20，30C、13<45 D|、@20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点(C )A、端点B、圆心C、中点D、象限点20、选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是(A )A、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中，不具有复制功能的命令是( B )A、偏移命令B、拉伸命令C、阵列命令D、旋转命令22、插入块之前，必须做( A )A、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是( C )。
CAD考试题及答案
CAD考试题及答案CAD模拟试题及答案一、选择题1、按哪个键可切换文本窗口和绘图窗口AA.F2B.F8C.F3D.F52、在CAD中为一条直线制作平行线用什么命令CA.移动B.镜像C.偏移D.旋转3、在哪个层创建的块可在插入时与当前层特性一致AA.0层B.在所有自动产生的层C.所有图层D.新建的图层4、一个完整的尺寸由几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头5、若要将图形中的所有尺寸都标注为原有尺寸数值的2倍，应设定以下哪项CA.文字高度B.使用全局比例C.测量单位比例D.换算单位6、在画多段线时，可以用哪一个选项来改变线宽？AA.宽度B.方向C.半径D.长度7、下面的各选项都可以绘制圆弧，除了哪一项不行？BA.起点、圆心、终点B.起点、圆心、方向C.圆心、起点、长度D.起点、终点、半径8、在图层管理器中，影响图层显示的操作有DA.锁定图层B.新建图层C.删除图层D.冻结图层9、一个完整的尺寸由哪几部分组成DA.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头10、渲染三维模型时，哪种不可渲染出物体的折射效果DA.一般渲染B.普通渲染C.照片级光线跟踪渲染D.照片级真实感渲染11、AUTOCAD中用于绘制圆弧和直线结合体的命令为CA.圆弧B.构造线C.多段线D.样条曲线12、正交的开关快捷键为DA.F2B.F3C.F5D.F813、用户在对图形进行编辑时若需要选择所有对象，应输入CA.夹点编辑B.窗口选择C.AllD.单选14、下面的哪一种方式可以使得光标锁定预先定义的栅格DA.栅格C.当前图层命令D.栅格捕捉设置15、在AUTOCAD中，下列哪一个命令可以设置图纸边界CA.GRIDB.SNAP和GRIDC.LIMITSD.OPTIONS16、样式20±0.5是公差标注中的？形式。
cad考试试题及答案

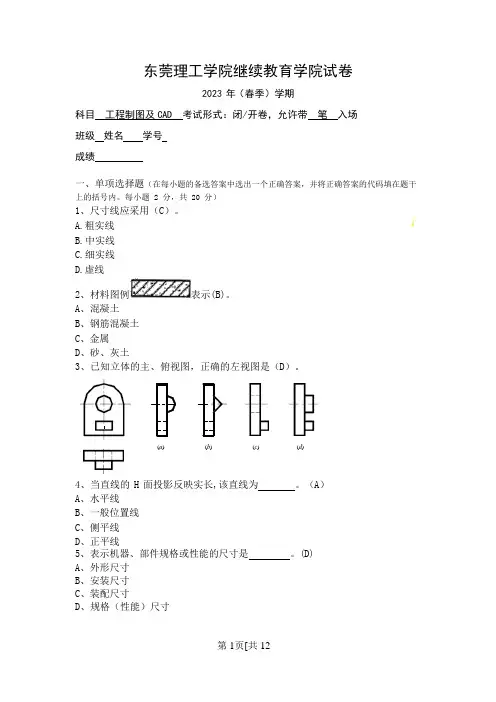

东莞理工学院继续教育学院试卷2023 年（春季）学期科目工程制图及CAD 考试形式：闭/开卷，允许带笔入场班级姓名学号成绩一、单项选择题（在每小题的备选答案中选出一个正确答案，并将正确答案的代码填在题干上的括号内。
每小题 2 分，共 20 分）1、尺寸线应采用（C）。
A.粗实线B.中实线C.细实线D.虚线2、材料图例表示(B)。
A、混凝土B、钢筋混凝土C、金属D、砂、灰土3、已知立体的主、俯视图，正确的左视图是（D）。
(a)(b)(c)(d)4、当直线的 H 面投影反映实长,该直线为。
（A）A、水平线B、一般位置线C、侧平线D、正平线5、表示机器、部件规格或性能的尺寸是。
(D)A、外形尺寸B、安装尺寸C、装配尺寸D、规格（性能）尺寸6、绘制斜二轴测图时，轴间角∠X 1O 1Y 1=∠Y 1O 1Z 1= ，轴间角∠X 1O 1Z 1=90°。
（B ） A 、115° B 、110° C 、125° D 、135°7、判断 B －B 断面图，正确的答案是（C ）8、已知圆锥被切割后的主、俯视图，正确的左视图是（C ）9、管螺纹的代号是（B ）A 、B B 、GC 、TrD 、 M10、粗糙度参数值越小，加工成本（A ） A 、越高 B 、越低 C 、不确定 D 、不受影响二、判断题（判断下列各题是否正确，正确的划√，错误的划×。
每小题 1 分，共 10 分） 1、绘制圆的对称中心线时应用细点划线绘制。
(×)2、机械制图的国家标准规定图样中的尺寸数值的单位一般以厘米为单位。
( × )3、当点的 X 、Z 坐标为零时，点在 Y 投影轴上。
(√)4、侧垂线的正面投影和侧面投影均反映实长。
(×)5、一般位置直线在三个投影面上的投影都小于实长。
(×)6、正等测图的轴间角为120°，轴向伸缩系数为p1=r1=1、q1=0.5。
cad练习题和答案
cad 练习题和答案
精品文档 cad 练习题和答案 1、以下说法正确的是 A、逆时针角度为正值 B、顺时针角度为负值 C、角度的正负要依据设置 D、以上都不对 2、要表明绝对位置为 5，5 的点的方式是: A、@5，B、#5，C、5，D、5〈5 3、要表示离现在对象 4 单位远，成 37 度角的点用表示 A、4〈3B、@4〈3C、4，3D、37〈4 4、在 CAD 中为一条直线制作平行线用什么命令最简单 A.移动 B.镜像 C.偏移 D.旋转 5、一个完整的尺寸由哪几部分组成 A.尺寸线、文本、箭头 B.尺寸线、尺寸界线、文本、标记 C.基线、尺寸界线、文本、箭头 D.尺寸线、尺寸界线、文本、箭头 6、AUTOCAD 中用于绘制圆弧和直线结合体的命令为 A.圆弧 1 / 24
先天下之忧而忧，后天下之乐而乐。——范仲淹
丹青不知老将至，贫贱于我如浮云。——杜甫
精品文档 B.构造线 C.多段线 D.样条曲线 7、下列不属于图层设置的范围有 C A.颜色 B.线宽 C.过滤器 D.线型 8、下列选项中，不属于图层状态控制的有 A.冻结/解冻 B.修改 C.开/关 D.解锁/锁定 9、要修改 CAD 的绘图背景色，应选择。 A:格式-图层 B:工具-草图设置 C:工具-选项 D:绘图-图案设置 10、图案填充命令，要求。 A:全是直线或圆弧 B:有相同的颜色和线型 C:构成封闭区域 一层上 11、在 CAD 下，若重复使用某个命令，应用键。 A:回车 B:空格 C:ALTD:CTRL 2 / 24 精品文档 D:在同
谋事在人，成事在天！——《增广贤文》
宠辱不惊，看庭前花开花落；去留无意，望天上云卷云舒。——《洪应明》
9 / 24 精品文档 11. AutoCAD 中的坐标系有___________WCS__________和 ______UCS_______________ 两种。 12. 目前，CAD 指的是_________Computer Aided 图纸的规格尺寸为: Design_________________________________________的英文缩写。 13. AutoCAD 中 Copy 的简写命令为_____CO_______。 14(AutoCAD 中插入图块的简写命令是_________I________。 cad 中级考试题 CAD 理论试题库 一 是非题，判断题 1( AutoCAD 的图标菜单栏可以定制，可以删除，也可以增加。 2( AutoCAD 是美国 Autodesk 公司的计算机制图软件。 3( 在 CAD 中，可采用鼠标二中键滚轮代替图标菜单中的缩放和旋转操作。 4( 所有的命令都可以采用键盘输入以提高绘图制度，快捷方式的字母可由用 户自己来定义。 5( 正交线指的是水平线和竖直线。 6( 正交线指的是在正交方式下绘制的直线。 10 / 24 精品文档 7( 使用编辑图形命令时可以先点命令，再选图形，也可首先选图形，再点命 令。 8( 使用外部块命令时，当外部块图形改变时，引用部会也会随之改变。
cad轴测图图练习(59页)
拉伸直径50园 ，高度60生成杯体， 抽壳厚度为1.5 ，“扫描混合 ”命令生 成杯子手柄； 草图生成文字部分，
然后选择杯子前侧面 ， 利用“编辑>> >偏移>>>展开特征“命令 ，抓边选择 文字部分 ，指定文字的深度即可看到 凸起或凹下的效果 。着色完成…
利用编辑里的“相交 ”命令 ，可生成曲别针的空间曲线效果， 再利用变截面扫描即可完成实体造型效果。
在TOP面上绘制直径40的园，拉伸高度为50 ，上下偏移top面20距离分别得到DTM1，
和DTM2面 ，在两面上分别绘制长度为100的线及半园弧线 ，利用“编辑>>>相交 ”命令 得到空间曲线 。同理生成其他边 ，利用“边界混合 ”命令 ，生成曲面效果 。加厚 ，倒园角 再（旋转） 阵列即可。
1 、插入基准曲线,笛卡尔坐标,方程如下 :
利用扫描混合做“奔驰 ”标志
利用混合>>>平行（混合）命令生成杯子
旋转下面的截面， 生成实体 。机的头部 ，截面形状如下 所示： [一个截面为直径为40的园 （分成四断） ，另一截面为 12X62矩形，两截面距离为35 。] 最后通过扫描混合命令生成吹风机 的手柄部分 ，抽壳完成后对其尾部 减材料生成一孔 ，然后“填充阵列 ”即可
x= 15*cos(t*360*10) z= 15*sin (t*360*10)
2 、在中间平面上绘制如图所示
y=50*t
3 、添加如下图的点效果（曲线下部） 。
选中曲线 ，（通过添加的点来分割曲线）
4 、同理做曲线的上部分效果。
5 、连接步骤2和步骤3中的曲线效果 。注意 连接的时候线要相切。
6 、利用可变截面扫描命令 ，在参考里利用 “细节 ”按住“ctrl ”键依次选择住曲线完 绘制一直径为2.5的园即可。
cad测试题及其解析 (1)
cad测试题及其解析119.一般应在剖视图的上方用大写字母标出剖视图的名称“x－x”，在相应视图上用剖切符号表示剖切位置，用______表示投影方向，并注上相同的字母。
（） [单选题] *A．粗短线B．细短线C．粗实线D．箭头(正确答案)120.断面图中，当剖切平面通过非圆孔，会导致出现完全分离的两个剖面时，这些结构应按______绘制。
（） [单选题] *A．断面图B．外形图C．剖视图(正确答案)D．视图121.目标(工具点)捕捉，就是用鼠标对______进行搜索和锁定，以便快速准确地使用它们。
（） [单选题] *A．屏幕点B．栅格点C．特征点(正确答案)D．对称点122.以下有关图层的描述不正确的是______。
（） [单选题] *A．每一个图层有唯一的层名B．不同层上设置不同的线型和颜色C．层与层之间由一个完全对齐的坐标系统一定位(正确答案)D．每一个图层上只能绘制一种线型的图形123.当前层就是当前正在进行操作的______。
（） [单选题] *A．中心层B．虚线层C．线层D．图层(正确答案)124.用计算机绘图软件绘制直线时，设成正交方式可使所绘制的直线与______平行。
（） [单选题] *A．已有直线B．屏幕坐标轴(正确答案)C．指定方向D．边界125.对计算机绘制的图形，系统可使用______命令得到两点之间的距离。
（） [单选题] *A．手工计算B．绘图关系C．查询命令(正确答案)D．计算公式126.螺栓连接用于连接两零件______和需要经常拆卸的场合。
（） [单选题] * A．厚度不大(正确答案)B．厚度很大C．长度不长D．长度很长127.采用比例画法时，六角螺母内螺纹大径为D，六边形长边为2D，倒角圆与六边形内切，螺母厚度为______， [单选题] *倒角形成的圆弧投影半径分别为1.5D、D、r。
(D)(正确答案)A．0.5D B．0.6D C．0.7D D．0.8D128.______多用于被连接件之一较厚而不宜使用螺栓连接，或因经常拆卸不宜使用螺钉连接的场合。
CAD练习题「附答案」
CAD练习题「附答案」2017年CAD练习题「附答案」一、单项选择(每题1分，共20分)1、以下说法正确的是( C )A、逆时针角度为正值B、顺时针角度为负值C、角度的正负要依据设置D、以上都不对2、要表明绝对位置为5，5的点的方式是：( C )A、@5，5B、#5，5C、5，5D、5〈53、要表示离现在对象4单位远，成37度角的点用( B )表示A、4〈37B、@4〈37C、4，37D、37〈44、在CAD中为一条直线制作平行线用什么命令最简单 (C)A.移动B.镜像C.偏移D.旋转5、一个完整的尺寸由哪几部分组成(D)A.尺寸线、文本、箭头B.尺寸线、尺寸界线、文本、标记C.基线、尺寸界线、文本、箭头D.尺寸线、尺寸界线、文本、箭头6、AUTOCAD中用于绘制圆弧和直线结合体的命令为(C)A.圆弧B.构造线C.多段线D.样条曲线7、下列不属于图层设置的范围有CA.颜色B.线宽C.过滤器8、下列选项中，不属于图层状态控制的有(B)A.冻结/解冻B.修改C.开/关D.解锁/锁定9、要修改CAD的绘图背景色，应选择(C)。
A：格式-图层 B：工具-草图设置C：工具-选项 D：绘图-图案设置10、图案填充命令，要求(C)。
A：全是直线或圆弧 B：有相同的颜色和线型 C：构成封闭区域一层上11、在CAD下，若重复使用某个命令，应用(A)键。
A：回车 B：空格 C：ALT D：CTRLD：在同12、以下关于图层的说法中，正确的是(C)。
A：各图层的颜色、线型、宽度在设置好后不能修改B：各图层的原点以轴向可以不同C：当前层可关闭但不能被冻结 D：0层可以被删除也可以改名13、在插入块对话框中，需给定(D)。
A：插入点 B：缩放比例 C：旋转D：以上都有14、为了保持图形实体的颜色与该图形实体所在层的颜色一致，应设置该图形实体的颜色特性为(B)。
A：随块 B：随层 C：白色 D：任意15、若标注两点间的水平距离，应采用(C)。
机械制图轴测图及尺寸标注附练习题学习教案
D2● G2 ● O1
G● 1
●F E2 ●
O E1 ●
●
5
A1
O● 3
1
●
D1 O● 4
B1
O● 2
C1
★分别以 O2、 O3为圆心， O2D1、 O3E1为半径画圆弧
★定后端面的圆心，画后端面
的圆弧 ★定后端面的切点D２、G２、E２ ★作公切线
第第1十5六页页，/共共585页7。页
3 斜二轴测图
Z
得到(dé dào)轴测投影的面叫做轴测投影面。
Z
X O
X
Y
O
Y
第第1二页页，/共共585页7。页
投影面
Z1
X1 Z
O1
Y1
O
正轴测
X
Y
用正投影法形成 (xíngchéng)的轴测图
叫正轴测图。
Z
X
O
Y
Z1 投影面
O1 X1
Y1
斜轴测
用斜投影法形成 (xíngchéng)的轴测图 叫斜轴测图。
物体三个面都对画面倾斜
尺寸界线超出箭头约2毫米
尺寸界限一般应与尺寸线垂直
第第2二6十页七页/，共共558页7。页
⑴ 尺寸(chǐ cun)线为细实线，一端或两端带有终端（箭头或斜线）符号。
≈4d
d
尺寸线
字高
d=图中粗实线宽度
45°
⑵ 尺寸(chǐ cun)线不能用其它图线代替，也不得与其它图 线重合或画在其延长线上。
⑶ 标注线性尺寸时尺寸线必须(bìxū)与所标注线段平行。
符号或 缩写词
EQS
二、尺寸(chǐ cun)组成
⒈ 尺寸界线(jiè xià n)：表示所标注的尺寸的 界限
机械制图轴测图及尺寸标注附练习题
平行于W面的椭 圆长轴⊥O1X1轴
平行于V面 的椭圆长轴 ⊥O1 Y1 轴 X1 Y1
机械制图
⒉ 回转体的正等轴测图画法
⑴ 平行于各个坐标面的椭圆的画法 画法： 四心椭圆法
（以平行于H面的圆为例）
e E1 a b A1
●
●
●
●
●
B1
●
●
●
F1
f
☆ 画圆的外切菱形 ☆ 确定四个圆心和半径 ☆ 分别画出四段彼此相切的圆弧
10
5
5
20
注：直径尺寸可以标注在非圆视图上。
⑵ 标注球面直径时，应在符 号“”前加注符号“S”。
S10
机械制图
三、角度、直径、半径及狭小部位尺寸的标注。
⒊ 半径尺寸
⑴ 标注半径尺寸时，应在尺寸数字前加注 符号“R”。 R6
R5 ⑵ 应标注在是圆弧的视图上。 R10 R10 ×
R3
⑶ 标注球面半径时，应在符号“R”前加注 符号“S”。
⑴ 尺寸界线沿径向引出，尺寸线应画成圆弧，其圆心 是该角的顶点，尺寸线应沿径向引出。 ⑵ 角度数字一律水平写。通常写在尺寸线的中断处， 必要时允许写在尺寸线的外面，或引出标注。
机械制图
三、角度、直径、半径及狭小部位尺寸的标注。 ⒉ 直径尺寸 ⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“”。
10
机械制图
⒉ 回转体的正等轴测图画法
⑴ 平行于各个坐标面的椭圆的画法
例：画圆台的正等轴测图
机械制图
2 正等轴测图
二、正等轴测图画法 ⒉ 回转体的正等轴测图画法 ⑵ 圆角的正等轴测图的画法 简便画法： ★截取 O1D1=O1G1=A1E1=A1F1 =圆角半径 ★作 O2D1⊥O1A1 ， O2G1⊥O1C1 O3 E1⊥O1A1 ， O3F1⊥A1B1
cad机械02套操作题和高难度题
利用单一捕捉绘制图形利用单一捕捉功能来绘制如图1所示的图形，按照尺寸1:1进行绘制，不标注尺寸。
步骤提示：（1）用“正多边形”命令，绘制正三角形，选取“捕捉到顶点”工具，用“圆”命令按照圆心、直径的方式绘制出三角形顶点处的三个圆，如图2所示。
图2绘制三角形与圆孔（2）选取“捕捉到圆心”或“捕捉到顶点”工具，用“圆弧”命令，按照圆心、起点、端点的方式绘制出三个圆弧，如图3所示。
（3）用“直线”命令，采用“捕捉到切点”的方式绘制三角形的两条切线，如图示。
图3绘制圆弧图1单一捕捉绘制图形(4)用“相切、相切、半径”方式绘制圆，再利用修剪工具去除多余的线，如图5所示。
邑V图59绘制相切圆弧及绘制结果试题7使用自动捕捉绘制图形利用自动捕捉绘制如图1所示的图形。
图1五角花瓣步骤提示：(1)使用“圆”命令绘制出辅助圆，使用“直线”命令绘制如图2所示的直线，应用"捕捉到交点”，绘出五边形。
(2)绘制半圆形，如图3所示。
图3绘制半圆形(3)把端点、中点、交点设为自动捕捉，用“圆心、起点、端点”方式，如图选择圆心绘制圆弧，重复圆弧绘制过程，就可以绘制出一个漂亮的五角花瓣。
图4绘制五角花瓣用极轴追踪绘制三视图利用“极轴追踪”绘制图中的三视图，并完成形体的正等测和斜二测轴测图，如图所示。
2SL180■图1三视图的绘制(1)首先绘制主视图，如图2所示。
图2绘制五边形4左图,■! 1!L M(2)用“长对正”的方式绘制俯视图，用“高平齐”的方式绘制左视图，如图3所示。
试题9绘制斜二侧轴测图绘制如图1所示的斜二侧轴测图。
图1斜二侧轴测图(1)绘制轴测轴和形体的前表面，如图2所示。
图2绘制轴测轴和形体的前表面(2)绘制各侧棱。
打开极轴和极轴追踪，角度为45°，分别为135和225(3)绘制后表面，完成形体斜二侧轴测图的绘制。
图3绘制各侧棱追踪线图3绘制俯视图与左视图图2绘制主视图图4完成各侧棱试题10绘制正等侧轴测图用极轴追踪绘制正等侧轴测图，如图1所示。
