市政弱电电力通信管道工程施工方案

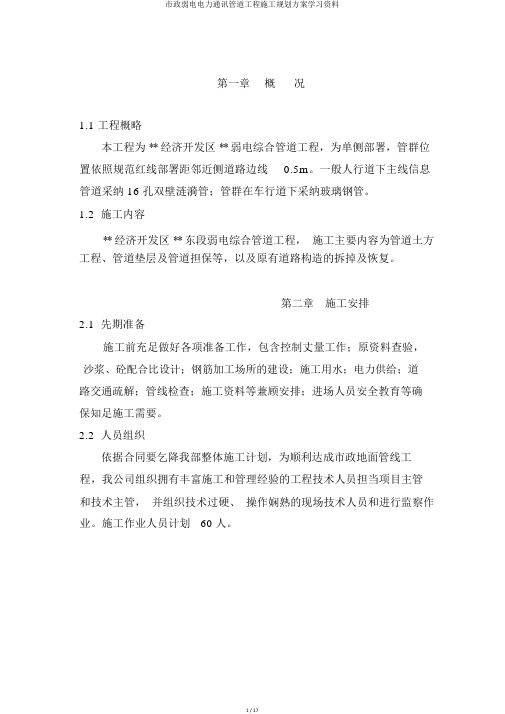

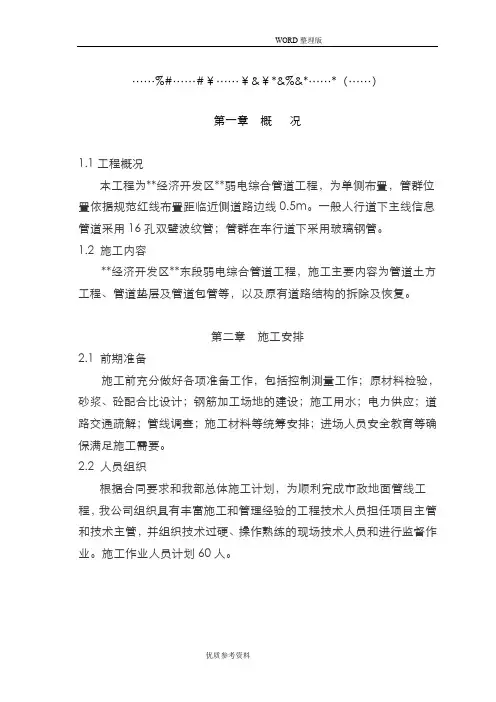

第一章概况

1.1工程概况

本工程为**经济开发区**弱电综合管道工程，为单侧布置，管群位置依据规范红线布置距临近侧道路边线0.5m。一般人行道下主线信息管道采用16孔双壁波纹管；管群在车行道下采用玻璃钢管。

1.2 施工内容

**经济开发区**东段弱电综合管道工程，施工主要内容为管道土方工程、管道垫层及管道包管等，以及原有道路结构的拆除及恢复。

第二章施工安排

2.1 前期准备

施工前充分做好各项准备工作，包括控制测量工作；原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。

2.2 人员组织

根据合同要求和我部总体施工计划，为顺利完成市政地面管线工程，我公司组织具有丰富施工和管理经验的工程技术人员担任项目主管和技术主管，并组织技术过硬、操作熟练的现场技术人员和进行监督作业。施工作业人员计划60人。

2.1.1、操作工人配置计划如下：

管道工：15人

砼工：6人

合计：21人

2.1.2、其他人员配置：将根据实际情况，合理调配，及时安排，以满足施工需要。

2.3 技术准备

2.2.1、技术文件：项目总工将组织项目部工程技术人员，进一步熟悉施工图纸和设计文件，了解并掌握设计意图，并对施工现场作进一步的实地察看，然后根据各种管线所处的位置以及技术要求的不同来编制本专项施工方案，并上报监理工程师审核批准。

2.2.2、及时办理相关报验报批手续；

2.2.3、向参加施工的全体人员进行技术、安全等方面的交底。

2.3 主要设备情况

第三章施工工艺

3.1 测量放样

3.1.1、根据设计院提供**道路工程地下管线探测成果报告资料及项目部实际地下管线探摸结果报告，利用全站仪，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。

3.1.2、开挖沟槽施工前，由测量工程师做好放样交底工作，经技术主管审查无误后，给现场施工员、施工班长技术交底。让操作工人都能知道开挖深度，随时检查复核，避免出现超挖或欠挖的情况。3.2 施工技术要点

通信管道工程

3.2.1沟槽回填土

填方材料品种:三类土。

密实度:填土压实系数不小于0.95，若在道路下还应满足道路路基的相关要求。

其他:结构砼强度达到100%后方可回填土，侧墙两边回填土应对称进行，薄层轻夯，不得用重型机械压实。

3.2.2 PVC排水管

管道材料名称:PVC排水管；管材规格:φ110mmPVC管；埋设深度:以设计图纸为准；其它:人孔井排水均采用dφ110mmPVC 排水管就近排入附近雨水井内；垫层厚度为8cm厚c10砼。

3.2.3双壁波纹管

管道材料名称:双壁波纹管，含伸缩缝；管材规格:φ110mm*4mm；埋设深度:以设计图纸为准；接口形式:采用接结胶圈固定连接；垫层厚度,材料品种,强度:C10砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:C15素混凝土包封；其他:如果在车行道下管道覆土不足0.7m，包管结构应做加筋加固处理。

3.2.4玻璃钢管

管道材料名称:玻璃钢管，含伸缩缝；管材规格:φ100mm*5mm；埋设深度:以设计图纸为准；接口形式:采用接结胶圈固定连接；垫层厚度,材料品种,强度:C10砼垫层，厚8cm；基础断面形式,混凝土强度等级,石料最大粒径:C15素混凝土包封；其他:如果在车行道下管道覆土不足0.7m，包管结构应做加筋加固处理。

3.2.5 人孔井施工

1、井的尺寸,深度:具体详见小号直通井施工图；

2、井身材料:侧墙采用M10水泥砂浆砌MU10灰砂砖，抹面座浆采用1:2.5防水水泥砂浆厚内15mm/外20mm；

3、基础:厚度,强度:底板采用C15混凝土，厚12cm；

4、盖板:上覆盖板采用C20混凝土，厚15cm，(含盖板钢筋)；

5、盖板安装:墙体的强度达到100%后方可安装上覆盖板,然后回填土；积水罐、井圈及铸铁井盖均采用成品件；

6、其它:砌体施工质量控制等级为B级，墙体与底板连接处应凿毛，砖砌前要清洗干净，砌体砂浆必须饱满，墙身预留管孔与管道敷设同步实施,人孔井排水采用d150mm的PVC排水管就近排入附近雨水井内；

3.2.6．新建通信管道一般敷设在人行道上或绿化带内，每隔100

米左右设人孔井，管道埋深一般在1.0~1.4m，采用塑料支架固定敷设，间距为2.0m，施工时必然待道路达到密实度后再重新开挖，管间隙必须用净中砂填实。

3.3．通信管道混凝土包封敷设

1）.通信管道与其它专业管道交叉达不到规范规定的交叉净距时，本管道应在交叉点左右各做2m的混凝土包封；

2）.所有进出人孔的管道，在出入两侧均应做2m的包封（规范规定通信管道与水管、燃气管、电力管的最小交叉净距分别为0.15m、0.3m、0.15m）；

3）.当通信管道在人行道上或绿化带内敷设埋深小于0.7m，在车行道上敷设埋深小于0.8m时需采用钢筋混凝土包封；

4）.管道包封处地面必须达到95%以上的密实度。

3.4．本工程新建人孔均采用《道路管道人孔和管块组群图集》中的标准人孔，上覆全部处于人行道上或绿化带内的人孔，上覆配筋将主筋Ⅱ级钢改为等径的Ⅰ级钢。

3.5 通信管道工程施工方法

3.5.1基础施工顺序：

施工准备→测量定位→管槽开挖→验槽→基础处理→管道安装→

管道包封→隐蔽验收→管槽回填土→单项工程验收。

3.1 测量放样

3.1.1、根据设计院提供**道路工程地下管线探测成果报告资料及项目部实际地下管线探摸结果报告，利用全站仪，根据设计院给导线点以及监理批复加密的控制点成果，将管线中线、标高测量放样，并用木桩做好标识，做好保护工作。

.5.2管沟开挖

管沟开挖采用机械开挖，开挖深度不得小于管线埋深深度（管线埋设深度不小于70cm），管道开挖时，应注意对现有保护管线的保护，在现有管线两侧1m范围内严禁挖掘机操作，必须使用人工开挖。基
