大型桥梁高墩柱施工方法
墩柱施工方法及主要技术措施
墩柱施工方法及主要技术措施墩柱施工是建筑、桥梁、隧道、道路等工程建设中常见的一项施工工序。
墩柱是承受建筑物或结构物上部荷载的重要构件，施工的质量和技术措施直接影响到工程的安全和稳定。
下面是墩柱施工的方法及主要技术措施的详细介绍：一、墩柱施工方法：1.测量布线：根据设计图纸确定墩柱的位置和高程，用绳线、控制点等进行布线。
2.土方开挖：根据墩柱设计尺寸和标高要求，在设定的位置上进行土方开挖，开挖深度要达到设计要求的基础底座。
3.基础处理：根据设计要求，在墩柱基础上进行必要的处理，如清理土层、切割不合格的混凝土等。
4.模板安装：根据设计图纸和墩柱尺寸，在基础上安装合适的模板，以保证墩柱的几何形状和尺寸精度。
5.钢筋制作与安装：根据设计图纸和钢筋加工要求，制作骨架钢筋，并按要求进行安装和绑扎。
6.混凝土浇筑：根据施工规范和工艺要求，对墩柱模板进行预浇筑，浇筑混凝土，注意浇筑的方向和流动性，避免出现空洞和杂物。
7.后续处理：浇筑后的混凝土要定期养护，并按要求进行后续处理，如刨光、修整、涂料防水等。
二、墩柱施工的主要技术措施：1.准确测量：墩柱施工前需要进行准确的测量布线工作，保证墩柱位置的准确性和稳定性。
2.土方开挖洁净：墩柱基础底座的土方开挖要保持洁净，悬浮物、积水、泥沙等要及时清理。
3.基础处理严谨：墩柱基础上的土层要进行清理，切割不合格的混凝土，保证基础底座的稳定性和安全性。
4.模板安装精确：墩柱的模板安装要准确，模板支撑要坚固，模板的水平度和垂直度要符合设计要求。
5.钢筋加工细致：墩柱的钢筋加工要符合设计图纸的要求，钢筋的制作和安装要严格按照规范操作。
6.混凝土的浇筑流动性：墩柱混凝土的流动性要控制好，避免出现空洞、杂质等问题，保证混凝土的质量。
7.后续处理及养护：墩柱施工后，要及时进行后续处理，如刨光、修整，同时要进行养护工作，保证混凝土的强度和稳定性。
通过以上的施工方法及技术措施，可以保证墩柱施工的质量和工程的安全。
桥梁高墩柱施工
浅谈桥梁高墩柱的施工近年来，在我省实施的高速公路中，高墩柱的桥梁越来越多，为了更好的控制好桥梁高墩柱的施工质量及安全，根据我多年的施工经验和本标段的桥梁施工，介绍一下桥梁高墩柱的施工质量控制要点及安全方面。
1、工程概况本标桥梁共有3座， 3座桥梁其桥墩形式均为双柱式墩，桥墩最大高度为25m。
大于20米高度的均设有上下2道系梁，小于20米的高度只设有1道桩基系梁。
2、施工方案本标段桥梁墩柱按照高度不同分为一般墩柱施工和超过高度20m的有上系梁高墩柱施工。
对于一般高度施工的墩柱采用一次成型，对于高墩柱施工采用分节分段进行施工。
根据只有 1道墩柱间系梁的情况，我部采用分三步施工的方法进行施工，第一步施工第一节至上系梁底，第二步施工上系梁，第三步施工第二节墩柱。
墩柱间系梁，采用定型大块钢模，其模型由专业模型加工厂提供。
系梁采用无脚手架支撑，在墩柱模型上焊接牛腿作为施工平台，在牛腿上安装千斤顶，千斤顶横向铺设i36a工字钢，工字钢上方铺设15×15cm的方木，方木上铺设边模，边模采用上下拉杆进行支撑加固。
为方便模型的拆除，在施工第一节墩柱模型后上提牛腿模型10cm，采用垫块支撑。
系梁施工步骤为：（1）安装系梁底模。
（2）钢筋采用加工成半成品后吊装到底模上进行安装，再进行边模的安装与拉杆加固。
（3）混凝土由凤坑拌和站集中拌制，运输车运输，吊车起吊输送砼入模。
用插入式捣固器将砼分层振捣密实。
（4）待砼强度达到70%模型拆除后，并随时对系梁采用覆盖塑料薄膜和洒水进行养护。
在拆除模型时由于无支架，所以要求现场加强人员教育，防止模型在拆除过程中碰撞墩柱，造成人员与墩柱损伤。
所以在施工过程中采用统一的指挥信号。
墩柱施工：（1）精确测量放样，并凿除地系梁与墩柱接触断面内砼，整理好预留钢筋，对桩与立柱用水冲洗并清除积水。
采用全站仪精确测定墩中心位置，测放出中心十字线。
沿底面尺寸线外侧用m10 水泥砂浆找平，确保基础面与墩身模板接合密贴。
墩柱施工工艺
墩柱施工工艺标题：墩柱施工工艺详解一、引言墩柱作为桥梁和高架道路的重要承重结构，其施工质量直接影响到整体工程的安全性和耐久性。
本文将详细解析墩柱施工工艺，包括施工准备、模板安装、钢筋绑扎、混凝土浇筑、养护以及质量控制等关键环节。
二、施工准备1. 施工场地布置：根据设计图纸确定墩柱位置，清理施工场地，确保地基承载力满足要求，并进行必要的地基处理。
2. 施工材料准备：确认墩柱所用的钢筋、模板、预应力筋、锚具、混凝土等材料的质量及规格均符合设计和规范要求。
3. 施工机械准备：配置吊车、挖掘机、混凝土输送泵车等相关机械设备，并进行安全性能检查。
三、模板安装按照设计尺寸制作和安装墩柱模板，采用精准测量工具保证模板的位置、垂直度、圆度等参数准确无误。
模板接缝应严密，防止混凝土浇筑时浆液外溢或漏浆，同时设置合理有效的脱模剂，便于后期脱模。
四、钢筋绑扎依据设计图纸完成墩柱内部钢筋的配置与绑扎，确保钢筋间距、保护层厚度等满足设计要求，同时做好接头部位的焊接或机械连接，保证钢筋骨架的整体性和稳定性。
五、混凝土浇筑混凝土选用满足强度等级和耐久性要求的品种，浇筑前对混凝土进行塌落度测试，保证其工作性能良好。
浇筑过程中需分层连续进行，每层厚度不超过规定值，振捣密实，避免出现蜂窝麻面现象。
六、养护与拆模混凝土浇筑完成后，应及时采取保湿、保温措施进行养护，确保混凝土强度正常增长。
在混凝土达到设计强度后，按顺序拆除模板，注意防止因拆模过早导致混凝土表面受损。
七、质量控制与验收施工过程中严格遵守相关技术规程和操作指南，落实“三检制”，即自检、互检和专检，确保墩柱施工质量。
完工后，由专业检测机构对墩柱各项指标进行验收，合格后方可进行后续施工。
总结，墩柱施工工艺是一项严谨且系统的工作，各个环节紧密相连，相互影响，只有每个步骤都严格按照规范执行，才能确保墩柱施工质量，从而保障整个工程项目的稳定性和安全性。

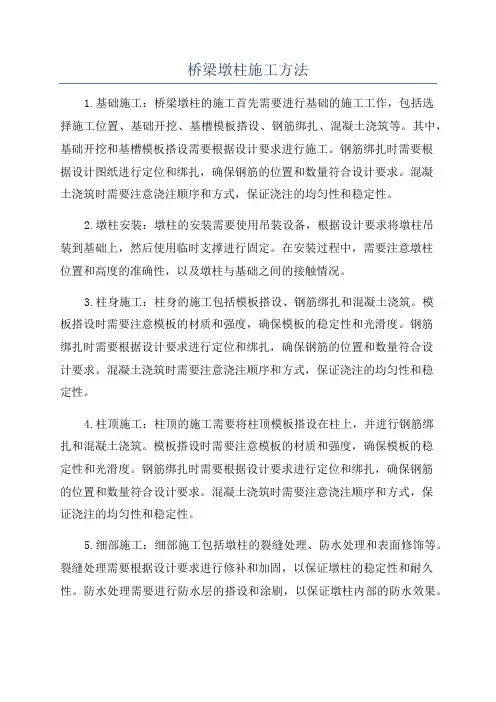

桥梁墩柱施工方法
桥梁墩柱施工方法1.基础施工：桥梁墩柱的施工首先需要进行基础的施工工作，包括选择施工位置、基础开挖、基槽模板搭设、钢筋绑扎、混凝土浇筑等。
其中，基础开挖和基槽模板搭设需要根据设计要求进行施工。
钢筋绑扎时需要根据设计图纸进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
2.墩柱安装：墩柱的安装需要使用吊装设备，根据设计要求将墩柱吊装到基础上，然后使用临时支撑进行固定。
在安装过程中，需要注意墩柱位置和高度的准确性，以及墩柱与基础之间的接触情况。
3.柱身施工：柱身的施工包括模板搭设、钢筋绑扎和混凝土浇筑。
模板搭设时需要注意模板的材质和强度，确保模板的稳定性和光滑度。
钢筋绑扎时需要根据设计要求进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
4.柱顶施工：柱顶的施工需要将柱顶模板搭设在柱上，并进行钢筋绑扎和混凝土浇筑。
模板搭设时需要注意模板的材质和强度，确保模板的稳定性和光滑度。
钢筋绑扎时需要根据设计要求进行定位和绑扎，确保钢筋的位置和数量符合设计要求。
混凝土浇筑时需要注意浇注顺序和方式，保证浇注的均匀性和稳定性。
5.细部施工：细部施工包括墩柱的裂缝处理、防水处理和表面修饰等。
裂缝处理需要根据设计要求进行修补和加固，以保证墩柱的稳定性和耐久性。
防水处理需要进行防水层的搭设和涂刷，以保证墩柱内部的防水效果。
表面修饰可以根据设计要求进行装饰和保护，以提高墩柱的美观度和耐久性。
二、桥梁墩柱施工的注意事项1.施工前需要进行详细的施工方案的制定和工艺的论证，确保施工的安全和质量。
2.对施工材料需要进行质量检验，确保施工材料符合设计要求和标准。
3.对施工现场需要进行充分的清理和整理，确保施工的顺利进行。
4.设备和工具需要进行检查和维护，确保施工过程中的安全和高效。
5.混凝土浇筑需要根据设计要求控制浇注的时间和速度，以确保混凝土的均匀和稳定。
桥梁高墩施工技术交底(墩柱)
混凝土面， 凿毛后混凝土面必须用水冲洗干净， 保证墩台接头处无污物。 墩柱主要采取塔吊翻模结合人工搭设脚手架的施工工艺完成， 在墩 柱上部设置操作平台。混凝土采取拌合站集中拌合，利用混凝土罐车水 平运输，垂直运输采用混凝土输送泵进行。高墩采取翻模施工法，采取 人工搭设内外脚手架配合的方案，内脚手架作为绑扎钢筋时的内操作 台。采用人工翻转模板与脚手架相结合、混凝土输送泵运送混凝土、塔 吊和吊车吊运材料和模板的施工方法。 翻模是由上、 下二组同样规格的模板组成， 随着混凝土的连续浇筑， 下层混凝土达到拆模强度后，用吊机配合自下而上将模板拆除，接续支 立，如此循环往复，完成桥墩的浇注施工
监理单位： 工程名称 施工内容 主要 内容 施工单位： 合同段
1、墩柱施工技术交底。 2、墩柱钢筋加工及安装施工技术交底。 3、墩柱砼施工技术交底。
一、墩柱施工方法 墩柱施工前，现场技术测量人员放出墩柱四角点及墩柱四角点高 程，墩柱角点位置用钢钉标上，画出墩柱轮廓线后经现场技术员复核合 格后，报监理工程师确验合格后，方可进行下步工序施工。测量及高程 数据以书面交底形式发至现场施工员、工班长。 在承台顶（即桥墩位置）凿除混凝土表面的水泥砂浆，直至到新鲜
二、墩身模板 外模分上、下两节，一次支立而成，利用塔吊将翻模拆除。拆除顺 序按“先下后上，先外后内”的原则进行。用钢尺检查模板的几何尺寸， 正确无误后方可进行立模。 每次安装模板前应先清除模板表面和接缝处 的水泥沙浆等附着污物，清理干净后，在模板表面均匀涂刷脱模剂，并 涂抹均匀。模板利用塔吊进行提升与安装。 接缝采用阴阳锲接头，模板制作精度如下：尺寸误差小于 2mm，倾 斜角偏差小于 1.5mm，孔位误差小于 1mm。模板用槽钢骨架与 6mm 钢板 组焊成整体。施工过程中，两节模板交替轮番往上安装，每一节都立在 已浇筑混凝土的模板上。安装和拆卸模板，提升工作平台以及钢筋等物 品的垂直运输均由塔吊或吊车完成。 当四大块模板组拼成形后， 所有螺栓不必拧紧， 留出少量松动余地。 模板前后方向偏斜的调整通过手拉葫芦拉至正确位置， 左右偏斜的调整 则在模板底边靠倾斜方向的一端塞加垫片实现。 模板之间的缝隙塞有橡 胶条，防止漏浆。调整完毕后，拧紧全部螺栓，即可浇筑混凝土。
高大墩柱施工方案
高大墩柱施工方案一、工程概况与目标本工程涉及高大墩柱的施工，旨在确保墩柱结构的稳定性、耐久性和安全性。
工程目标是在保证质量的前提下，高效完成施工任务，同时控制成本和减少对环境的影响。
二、施工准备工作技术准备：完成墩柱施工图纸的审查和批准，编制详细的施工方案，进行技术交底和安全教育。
材料准备：根据施工图纸和施工方案，提前采购和储备所需的材料，包括钢筋、混凝土、模板等。
设备准备：准备施工所需的机械设备，如混凝土搅拌机、泵车、塔吊等，确保设备状态良好。
现场准备：清理施工现场，确保施工环境整洁有序，设置安全警示标志和防护措施。
三、基础施工步骤基础定位：根据施工图纸，确定墩柱的基础位置，并进行标记。
基础开挖：按照设计要求进行基础开挖，确保开挖尺寸和深度符合要求。
基础处理：对开挖后的基础进行清理和处理，确保基础平整、无杂物。
基础浇筑：按照设计要求进行基础混凝土浇筑，确保混凝土质量。
四、墩柱施工工艺钢筋加工与安装：按照施工图纸和施工方案，进行钢筋的加工和安装，确保钢筋的位置和数量准确。
模板制作与安装：根据墩柱的尺寸和形状，制作合适的模板，并进行安装，确保模板的稳定性和密封性。
混凝土浇筑：在钢筋和模板安装完成后，进行混凝土的浇筑，确保混凝土的质量和密实度。
混凝土养护：混凝土浇筑完成后，进行养护工作，确保混凝土达到设计强度。
五、安全与质量控制安全管理：建立健全安全管理制度，加强施工现场的安全管理，确保施工人员的人身安全。
质量控制：制定严格的质量控制措施，对施工过程进行全面监控，确保施工质量符合设计要求。
六、施工进度安排根据工程目标和现场实际情况，制定合理的施工进度计划，明确各阶段的施工任务和时间节点，确保工程按期完成。
七、环保与文明施工环保措施：施工过程中采取有效的环保措施，减少噪音、粉尘和废水的排放，降低对环境的影响。
文明施工：加强施工现场管理，保持施工现场整洁有序，树立良好的企业形象。
八、验收与交付验收工作：施工完成后，按照相关标准和要求进行验收工作，确保工程质量符合要求。
桥梁墩柱施工工艺流程(一)
桥梁墩柱施工工艺流程(一)桥梁墩柱施工工艺一、施工前准备•准备设计图纸，包括墩柱平面图和剖面图。
•按照设计要求计算和准备施工材料，如混凝土、钢筋等。
•组织施工人员，确保每个人都具备必要的技能和安全意识。
二、施工测量1.根据设计图纸，在施工区域选定墩柱的中心线位置，并在地面上做好标记。
2.通过测量和调整，确保标记点的位置准确无误。
3.使用专业仪器进行高程测量，确定墩柱的准确高度和水平位置。
三、基础施工1.根据设计要求，在墩柱基础的位置进行挖掘，确保基础的稳固和承载能力。
2.清理挖掘的土方，并进行均匀的压实，确保基础的承载能力和稳定性。
3.根据设计要求，进行基础的钢筋加工和布置，在基础内部构造出钢筋网格。
4.在钢筋网格上浇筑混凝土，确保基础的强度和稳定性。
四、墩柱施工1.根据设计要求，制作墩柱模板，包括侧板、底板、顶板和支撑结构。
2.将墩柱模板安装在基础上，并使用木工工具进行校正，确保模板的垂直和水平。
3.进行墩柱的钢筋加工和布置，根据设计要求在模板内部构造出钢筋网格。
4.进行墩柱的混凝土浇筑，确保墩柱的强度和稳定性。
5.在混凝土初凝后，拆除墩柱模板，并进行后续的养护保养工作。
五、施工质量控制1.在施工过程中，严格按照设计要求进行施工操作，确保每个环节的质量。
2.定期对施工过程进行检查和验收，并及时修复和改正发现的问题。
3.对施工材料进行抽样检测，确保其符合相关标准和质量要求。
4.进行施工工艺的记录和整理，以备施工结束后的验收和总结。
六、安全措施1.提供必要的个人防护装备，并确保施工人员正确佩戴。
2.加强施工现场的安全管理和监督，确保施工人员的安全。
3.定期进行安全教育和培训，提高施工人员的安全意识和技能。
以上就是桥梁墩柱施工工艺的相关流程。
通过实施各个步骤，可以确保墩柱的施工质量和安全性。
在施工过程中，需要严格遵守相关规定，并进行质量控制和安全管理。
只有这样，才能保证桥梁的稳定和耐久性。
桥梁墩柱施工工艺 (续)七、养护保养1.在墩柱完成施工后，进行养护保养工作，确保混凝土的强度和耐久性。
高墩施工方案
高墩施工方案
在桥梁建设中，高墩是承受桥梁重要部分荷载的支撑结构，其施工方案的设计
和实施至关重要。
本文将探讨高墩施工方案的一般步骤和注意事项。
施工前准备
在进行高墩施工前，需要进行详细的施工前准备工作。
首先是确定施工方案：
包括施工序列、具体施工方法、设备选用等。
其次是做好施工计划和施工组织设计，包括施工过程中的安全措施和应急预案。
施工步骤
1.基础施工：高墩的基础是支撑整个结构的关键部分。
首先进行基坑
的开挖和处理，然后浇筑基础混凝土。
2.立柱安装：根据设计要求，安装高墩的立柱（柱身）部分。
通常会
采用现浇混凝土、钢筋混凝土等材料。
3.墩帽施工：墩帽是连接立柱和横梁的关键部分，负责传递桥梁荷载。
墩帽施工一般包括模板搭设、钢筋绑扎和混凝土浇筑。
4.支墩顶部处理：对高墩支墩的顶部进行处理，通常要做好防水、防
腐等工作，确保结构稳固。
5.验收和监测：高墩施工完成后需要进行验收，并进行长期的结构监
测，确保其安全使用。
施工注意事项
•施工中要保证施工现场的安全和整洁，通道要畅通，施工材料要分类存放。
•遇到特殊情况需要及时向相关部门汇报，并调整施工方案。
•施工过程中要注意对现有桥梁结构的保护，避免对周边环境和设施造成损坏。
综上所述，高墩施工是桥梁建设中不可或缺的一部分，施工方案的设计和实施
需要科学合理，严格遵守相关施工规范和标准，以确保高墩结构的安全稳固。
桥梁高墩施工方案
桥梁桥墩施工方案一、高墩施工（1）概述本合同段桥墩墩高大于20m的很多，其中XX高架桥右线7号墩最高达到36m。
均按高墩施工，墩身均为等截面圆形。
（2）施工方法墩身采用液压自升平台式翻模施工。
墩顶盖梁的施工采用桥墩的预埋件和预留孔道搭设托架支承模板施工。
墩身施工用料及砼的垂直运输由墩旁塔吊完成。
施工人员上下作业使用施工电梯。
砼由砼拌合站搅拌。
施工布置图见下图②工艺装备、设备及检测器具a.工艺装备a)液压自升平台式翻模构造(a)构造液压自升平台式翻模由工作平台，顶杆与导管，吊架，模板系统，液压提升设备，中线控制系统和附属设备等部件构成（见下图）。
i)工作平台由内上钢环、下钢环、连杆、中钢带、外钢带、栏杆及模板等组成，各杆件之间全部采用螺栓连接。
工作平台是安装各零部件、安放机具、堆放材料及施工作业的主要场所。
工作平台通过千斤顶带动提升架使其提升。
ii)吊架由吊杆、吊架板、围栏等组成，是施工人员拆立模板的操作场所。
iii)顶杆与套管顶杆采用Φ48mm钢管，用于千斤顶爬升、支承工作平台和施工荷载。
下端穿入千斤顶与套管内，支撑在混凝土中，通过千斤顶内的上下卡头的交替作用，使工作平台提升。
套管采用Φ60mm钢管，用于增强顶杆的稳定和便于顶杆的抽换。
iv)模板模板采用大块钢模，之间均为螺栓连接。
模板之间用Φ12拉筋并加撑木使之成为整体。
模板竖向分三节，每节1.5m，模板与工作平台不发生直接联系，由人工借助倒链拆装翻升。
v) 液压提升设备由液压千斤顶、控制台、高压输油管及分油阀等组成，是工作平台提升、调平、纠偏的动力设备。
(b)工作原理将工作平台支撑于已达一定强度的墩身混凝土面上，以液压千斤顶为动力提升工作平台，达到一定高度后平台上悬挂吊架，施工人员在吊架上进行模板的拆卸、提升、安装以及绑扎钢筋等项作业。
混凝土的灌注、捣固、吊架内移和中线控制等作业都在工作平台上进行。
模板设三层，循环交替。
当第三层混凝土灌注完后提升工作平台，拆卸并提升第一层模板至第三层上方，安装校正好后，浇注混凝土，如此周而复始，直至墩顶。
桥梁墩柱施工方案
桥梁墩柱施工方案一、施工准备1、内业准备内业技术准备主要包括：审核施工图纸，编制实施性施工组织设计，进一步编制可操作性施工工艺标准和保证措施，试验室尽快进行砼配合比设计。
砼为商品砼，经批准砼厂家选取××商品砼站供送。
墩柱为C40砼，砼配合比已批准，可以用于施工。
2、现场准备施工现场准备工作主要做好以下几项工作：1）、作好现场规划：按照施工总平面布置图结合实地考察情况搭设工棚、料库、钢筋加工场；安装供水管线、架设供电线路；整修临时道路和临时排水设施等。
2）、道路安全畅通大型机械车辆和设备进出场时，原有道路及桥涵能否承受此种重载，需要进行调查、验算，经调查、验收不合要求的作加宽或加固处理，保证道路安全畅通。
二、墩柱施工方案及方法墩柱施工顺序操作平台搭设→钢筋加工及安装→模板安装→砼浇筑→砼养护→钢绞线张拉→压浆封锚→质量检验→拆除施工平台1、操作平台搭设平台搭设形式为：碗扣式支架+下调节杆+下托，配以钢管扣件作剪刀撑辅助支撑；顺桥向步距900，总搭设宽度为7*900mm。
横桥向步距900、600，总单设宽度11*900+2*600mm。
垂直步距1200。
高度分两次搭设，第一次搭设至直线段高度为11.0m，待直线段砼施工完成后，支架加高至花瓶墩顶面高度17.0m，高出墩顶1.0m,四周全部加设密目网，设置人行楼梯，详见下图。
操作平台整体稳定措施：1）、立杆底座上方，离地20cm左右加设横向和纵向扫地杆，用扣件与立杆紧固。
2)、横向和纵向均设置垂直剪刀撑，横向设置4排，每排由一组剪刀撑组成，均匀分布在跨内；纵向设置2排，每排由一组剪刀撑组成，均匀分布。
剪刀撑由底至顶连续设置，斜杆必须落地，并与扫地杆紧固，倾斜角度控制在45°～60°，剪刀撑斜杆用扣件固定在与之相交的横向水平杆的伸出端和立杆上。
3）、支架高度大于5m设置水平剪刀撑，间距2.4m。
平台搭设详见《BH－4标墩柱施工平台搭设专项方案》2、钢筋加工及安装由于墩柱高度较高，且分为直线段和花瓶，结合施工经验，钢筋拟先施工直线段，待直线段砼浇筑完成后，再施工花瓶段钢筋。
桥梁墩柱施工方案
桥梁墩柱施工方案桥梁墩柱施工方案一、施工准备1. 确定施工方案和施工步骤，绘制施工图纸，并制定详细的施工计划。
2. 进行现场勘测和测量，确定墩柱的位置和高程。
3. 采购施工所需的材料和设备，并检查其质量和数量。
4. 成立施工组织，负责协调施工进度和监督施工质量。
二、基础施工1. 根据设计要求，在墩柱位置挖掘基础坑，确保基础坑的稳定和深度。
2. 在基础坑中铺设基础石，然后浇筑混凝土，形成墩柱的基础。
3. 在混凝土浇筑后，保持基础的湿润，以促进混凝土的硬化和强度增加。
三、墩柱组装1. 根据设计要求，使用钢模板制作墩柱模板。
2. 将墩柱模板固定在基础上，并确保模板的垂直度和稳定性。
3. 准备混凝土，并进行成型和浇注，填充墩柱模板。
4. 确保混凝土浇注的均匀和充实，采取振捣等措施以排除气泡。
5. 根据混凝土的硬化时间，及时拆除模板，并进行表面修整。
四、墩顶施工1. 根据设计要求，制作墩顶模板，并固定在墩柱上。
2. 准备混凝土，并进行浇注和成型，形成墩顶。
3. 在混凝土完全硬化前，进行表面养护，保持水湿润以促进强度的增加。
4. 根据需要，在墩顶上安装防护栏杆和标志牌，确保施工安全。
五、验收和收尾工作1. 完成墩柱的施工后，进行验收，确保墩柱的质量和尺寸满足设计要求。
2. 清理施工现场，清除垃圾和多余材料，确保周围环境整洁。
3. 检查墩柱周围的土体稳定性，采取必要的措施防止滑坡和坍塌。
4. 编制施工验收报告，记录施工过程和结果，并提交相关部门。
通过以上施工方案，可以确保桥梁墩柱的施工质量和进度。
但在实际施工中，还需要密切关注施工过程中的安全事故，并根据实际情况进行调整和优化。
同时，要加强施工人员的培训和安全意识，提供必要的防护措施，确保施工的安全性和顺利进行。
公路桥梁高墩柱施工技术
公路桥梁高墩柱施工技术摘要：高墩作业通常涵盖滑模、爬模和翻模3种方式，不同的作业工法及工序存在较为细致的区分。
在当下的大型桥梁建设项目中，高墩作业使用频率较高，对保证整体桥身的稳固性起着至关重要的作用。
一般将墩高超过20m的桥墩作业称为高墩施工，本文将结合工程案例，探讨高墩施工技术要点。
关键词：公路桥梁；高墩柱；施工技术1.三种高墩柱施工技术特点1.1滑模施工技术特点滑模施工是近年来从建筑剪力墙施工的滑升模板系统中改进而来的[3]。
其原理是在混凝土结构中预埋支承杆以承担千斤顶和液压提升系统传来的荷载，千斤顶和液压提升系统会在混凝土达到设计强度后，带动模板沿支承杆方向不断爬升，实现边滑升边浇筑边成型。
滑模施工具有施工速度快、成本低、占地小等优点。
滑模系统主要由提升设备、操作平台、模板等部分组成。
滑模施工的主要工序有：承台凿毛→钢筋安装→组装滑模→组装作业平台→安装安全防护系统→混凝土浇筑→养生→钢筋安装→模板滑升并循环至桥墩封顶。
桥梁承台施工结束后，开始安装绑扎钢筋，拼装模板。
1.2液压翻模一种通过对爬模施工、翻模施工、滑模施工进行总结研究、去粗取精后形成的高墩柱施工技术。
由模板系统、闭合梁系统、模板拆装系统、外支架系统、提升系统、防坠系统、操作平台、养护系统、钢筋绑扎平台组成，通过该系统可以实现模板的单面或多面翻升。
该技术较传统塔吊翻模施工技术具有安全性高、质量可控、作业速度快、成本优化等优势，容易施工各方人员掌握和使用。
该技术在遵绥高速公路延长线的应用中，当浇筑混凝土初凝后即可进行翻升，相比之下爬模施工则要求混凝土达到设计强度的70%且≥20MPa后才允许爬升，体现出该技术对混凝土强度要求低、施工便捷、迅速的特点。
1.3爬模施工爬模施工工艺可以边爬升边浇筑，能够有效确保墩柱的整体性，除施工进度较快外，其模板系统还能从基础底板或任意层组装使用，并且所有模板都具备脱模器，脱模便捷；爬升装置、液压设备、模板均可重复使用，有效节约了成本，提高了施工效率；相较于翻模施工技术具有较高的安全性。
桥梁墩柱施工控制工序
墩柱施工方法及工艺要求1、平面点位的测量放样进行墩柱施工时，需对墩柱横、纵向中线，墩柱高程。
墩柱施工放样时,利用坐标和高程控制点进行坐标放样和水准测量。
在进行墩柱中心及模板放样时采用坐标放样的方法,放样出墩身底截面的横、纵向中心线和模板立模时的边线。
放样模板的边线时，先按墩身尺寸在施工平台上放样出墩柱边线，然后以模板的钢板厚度和外侧加劲梁的宽度之和的数值，在墩柱边线以处量出模板宽度，并弹出墨线，作为墩柱模板立模时的参考线，实际施工时，可视现场视线情况，放样出墩柱中心线，然后用墨线引出十字线定位，再进行模板边线标示，进行墩柱施工准备。
墩柱施工时，采用整体钢模板。
墩柱施工的准备工作期间，在模板的顶端口和底端口标示出横、纵向的中心点。
立模板时按在承台上放样标示出的墩柱底截面中心线的位置进行对中。
以模板的横、纵轴向标示出的中点的位置对齐墩身的中心线，在对中的同时用木楔或施工中留下的钢筋头垫平模板的下端口，垫块在垫平模板的下端口时注意不能伸入模板内的混凝土的浇筑空间，同时用模板的边缘对齐承台上放样出的模板边线。
在标示出的模板上端口中心点位分别在模板的横、纵向用垂球吊中检查模板的垂直度，如垂直误差较大时调整垫在下端口的垫块进行调整，保证模板垂直度，当模板顶端横、纵向吊中的垂球的尖端对中墩身底截面的中心线位时再检查模板在承台上的放样边线是否与模板的底端边缘对齐，模板边缘与放样边线，模板中点与墩中心线对齐后即表明模板已经对中整平,可以进行下道工序的施工。
a.平面坐标放样墩柱放样点在进行施工放样前计算出中心点位和模板边线四角点位放样时的坐标，然后用全站仪进行坐标测量，利用既有的控制点放样完成，放样墩柱的中心线时由于有钢筋拢阻挡视线的缘故当通视条件较差时在墩身的各侧都放样出两个点进行中心线定位，采用两点连线延长的方法放样中心线，上述方法在测量时以实际的情况而定.当全部的点位放完以后再在承台上用钢尺拉一下各点之间的距离进行检查，进行点位复核，防止出现测量失误，提高工作效率。
桥梁墩柱专项施工方案
桥梁墩柱专项施工方案一、前言桥梁作为交通基础设施的重要组成部分，其墩柱作为桥梁支撑的主要构件之一，在桥梁建设中具有至关重要的作用。
合理的施工方案对于墩柱的质量和工期具有直接影响。
本文将就桥梁墩柱专项施工方案进行详细的介绍，包括施工准备、施工工艺、施工注意事项等内容。
二、施工准备1. 人员配备为保证施工质量和安全，需合理配置施工队伍，包括工程技术人员、现场监理人员、施工作业人员等。
同时，需确保所有人员具备相应的资质和经验。
2. 设备准备施工中需要使用到的设备包括起重机械、混凝土搅拌设备、施工车辆等。
在施工前需对设备进行检查和维护，确保设备的正常运行。
三、施工工艺1. 基础施工桥梁墩柱的基础是整个结构的基础，施工过程中需先进行基础的打桩、浇筑等工作，确保基础的牢固性和稳定性。
2. 墩柱施工墩柱的施工包括模板搭设、钢筋绑扎、混凝土浇筑等环节。
在施工过程中，需按照设计要求精确施工，确保墩柱结构的准确性和牢固性。
3. 后续工序墩柱施工完成后，还需进行检查验收、防水处理、涂装等后续工序。
这些工序同样需要谨慎施工，确保整个墩柱结构的质量。
四、施工注意事项1. 安全第一在施工过程中，务必严格遵守相关安全规定，做好施工现场的安全防护工作，确保施工人员的人身安全。
2. 环境保护施工现场需做好环境保护工作，减少对周围环境的影响，合理利用资源，减少浪费。
五、总结桥梁墩柱作为桥梁结构的重要组成部分，其施工质量直接关系到桥梁的使用寿命和安全性。
本文通过对桥梁墩柱专项施工方案的介绍，旨在提高施工人员对墩柱施工的认识和理解，以确保施工过程中的质量和效率。
希望本文对于相关从业人员有所帮助。
高墩柱施工方案
高墩柱施工方案高墩柱施工方案一、项目背景和目的高墩柱是指高度在10米以上的大型混凝土柱子，用于支撑桥梁或高架道路等重要工程。
本项目旨在设计一个高效、安全、可靠的高墩柱施工方案，确保施工过程中的质量和安全。
二、施工方案1. 施工前准备1.1 拟定施工计划，包括工期、人员安排、施工设备等。
1.2 调查地基情况，确保地基稳固。
1.3 准备必要的施工设备，包括起重机、混凝土搅拌机等。
1.4 根据设计要求制定混凝土配合比，确保混凝土质量。
2. 施工过程2.1 清理施工现场，确保施工区域干净，并铺设防尘网。
2.2 安装高墩柱模板，根据设计要求进行调整和固定。
2.3 进行钢筋绑扎工作，确保钢筋的准确布置和连接牢固。
2.4 混凝土浇筑，采用充分振捣和其他措施保证混凝土的均匀和密实。
2.5 等待混凝土凝固至达到设计强度要求后进行拆模。
3. 施工要点和安全措施3.1 确保施工人员具备相关证书和经验，以及必要的安全防护设施。
3.2 加强材料管理，及时检测和调整混凝土配合比，确保混凝土质量。
3.3 严格控制浇筑混凝土的层数和高度，每层浇筑完后进行充分振捣。
3.4 严禁施工现场吸烟、使用明火等火源，防止引发火灾。
3.5 加强现场巡视，及时发现和处理施工中的安全隐患。
三、项目成果和效益本施工方案的实施将确保高墩柱施工的质量和安全，减少事故风险，提高工作效率。
施工过程中的严密管理和安全措施的实施将有助于提升整个工程的质量，确保工程的顺利进行。
四、注意事项在施工过程中，应确保与设计单位和施工监理单位的沟通和协调，及时处理施工中的问题和疑问。
同时，加强施工人员的培训和技术指导，提高整个施工队伍的素质，确保施工的顺利进行。
五、结论高墩柱施工是一项重要的工程任务，本施工方案将严密管理和科学施工相结合，确保施工的质量和安全。
同时，通过施工队伍的培训和技术指导，提高整个工程的效率和质量。
希望本方案能够为高墩柱施工提供有力的支持，保障工程的顺利进行。
桥梁墩柱施工方案及方法
桥梁墩柱施工方案及方法一、施工前准备工作1.基础处理：根据设计要求，在施工现场进行基础开挖和处理，确保墩柱的立稳性。
2.模板搭设：根据设计要求和施工实际情况，搭设合适的模板，用于浇筑墩柱混凝土。
3.钢筋加工：根据设计要求，对墩柱的钢筋进行加工和编喜，确保墩柱的强度和韧性。
二、墩柱施工过程1.浇筑底座：在墩台或桩基上进行底座的浇筑，底座的尺寸和强度需根据设计要求进行，以确保墩柱的稳定性。
2.立模架设：根据设计要求，在底座上架设模板，保证墩柱的几何形状和尺寸。
3.钢筋绑扎：根据设计要求，对墩柱的钢筋进行绑扎，确保墩柱的强度和韧性。
4.浇筑混凝土：根据设计要求，进行墩柱的混凝土浇筑，浇筑过程中要注意控制浇筑速度和混凝土的均匀性。
5.养护：在混凝土浇筑完成后，进行墩柱的养护工作，保证混凝土的强度和稳定性。
三、施工中的主要技术要点1.模板的搭设：根据设计要求，选用适当的模板和支撑系统，确保墩柱的几何形状和尺寸的精确度。
2.钢筋的安装：钢筋的安装要按照设计要求进行，同时要注意钢筋的间距、长度和弯曲度等。
3.混凝土的浇筑：混凝土的浇筑要求采用坍落度适宜的砂浆，浇筑高度不宜过大，同时要采取震动和抹平等措施，确保混凝土的均匀和密实。
4.养护措施：严格按照设计要求进行墩柱的养护，包括保温、湿润、遮阳等措施，以确保混凝土的早期强度和长期稳定性。
四、安全保障措施1.安全操作：在施工过程中，要严格遵守各项安全操作规程，如穿戴安全帽、安全绳、安全带等，做好个人防护。
2.建立安全警示标识：在施工现场设置明显的安全警示标识，提醒施工人员注意安全，禁止非工作人员进入施工区域。
3.定期检查：施工过程中要定期检查模板、钢筋和混凝土的质量，确保施工质量的合格。
五、施工质量控制1.施工记录：施工过程中要做好施工记录，包括施工时间、天气条件、施工人员、使用材料和设备等，以备查阅。
2.质量检查：在施工过程中，要对模板、钢筋和混凝土进行质量检查，确保合格率达到设计要求。
桥梁墩柱施工工艺流程
桥梁墩柱施工工艺流程1.基坑开挖：首先需要根据设计要求和桥梁布局图在桥梁墩柱位置进行基坑开挖。
一般来说，基坑的深度要根据墩柱的高度和所在地的地层情况来决定，通常要达到地下三大力面的稳定。
2.基坑加固：开挖基坑后，需要对基坑进行加固处理，以确保墩柱施工期间基坑的稳定性和安全性。
常见的加固方法包括加固墙、加固支撑等措施。
3.基础施工：基坑加固完成后，可以开始进行基础施工。
一般来说，大型桥梁墩柱采用混凝土浇筑的方式进行基础建设。
首先，需要在基坑底部进行排水，然后铺设混凝土底板。
接着，按照设计要求搭设钢筋骨架，并根据需要加入钢板或钢模板进行旁模。
最后，进行混凝土浇筑，并采用振捣和充填方法对混凝土进行加密和均匀性。
4.墩台架设：基础施工完成后，可以进行墩台的架设。
墩台是连接桥梁墩柱和桥面梁的重要部分，其高度和形状要根据设计要求和桥梁布局图来确定。
墩台的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
5.墩身施工：墩台架设完成后，可以进行墩身的施工。
墩身是桥梁墩柱的主体部分，其高度和形状要根据设计要求和桥梁布局图来确定。
墩身的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
墩身的施工需要注意墩身的垂直度和平整度，以保证墩身的稳定性和承载能力。
6.立柱施工：墩身施工完成后，可以进行立柱的施工。
立柱是桥梁墩柱的重要组成部分，其高度和形状要根据设计要求和桥梁布局图来确定。
立柱的施工一般包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
立柱的施工需要注意柱身的垂直度和平整度，以及立柱之间的连接方式，以保证立柱的稳定性和承载能力。
7.桩基施工：在特殊情况下，桥梁墩柱的施工还需要进行桩基施工。
桩基是用来加固桥梁墩柱的地下部分，其施工包括钢筋加工、钢筋绑扎、模板搭设和混凝土浇筑等工艺。
桩基施工的目的是提高桥梁墩柱的承载能力和稳定性。
总结起来，桥梁墩柱施工的工艺流程主要包括基坑开挖、基坑加固、基础施工、墩台架设、墩身施工、立柱施工和桩基施工等步骤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型桥梁高墩柱施工方法
摘要：随着我国高速公路里程的延伸，越来越多山区公路进入开发建设阶段，跨越宽谷深沟的高墩高架桥不可避免的广泛应用，高墩柱施工也往往成为控制工程施工进度和工程成本的关键。
文章结合百靖高速公路第14合同段高墩柱施工实践介绍了高墩柱施工的主要施工工艺及质量控制要点，浅谈几点体会。
关键词：高墩柱；翻模法；圆柱墩；质量控制
中图分类号：o213.1 文献标识码：a 文章编号：
1前言
随着我国高速公路建设事业的飞速发展及偏远山区经济发展的需要，越来越多高速公路项目在山区展开。
为提高线性标准及节约建设资金，对于路线跨越宽谷深沟地段，往往采用高架桥的建设方案，由此，经常会遇到高墩柱桥梁施工困难等问题，如何合理地选择高墩柱施工方案已成为降低工程造价、缩短工期、保证高墩柱施工质量的关键。
2工程概况
百靖高速公路第14合同段位于百色市德保县境内,全长2.96公里，有大桥两座，上部构造分别为30m的预应力连续t梁，下部构造为柱式墩配桩基、整体式台配桩基、重力式台配扩大基础，以及薄壁墩配桩基。
该桥桥位地理环境多为峰丛洼地、谷地地貌，原始地形险峻，地质条件复杂，桥梁下部结构多为20m以上高墩柱3山区高架桥高墩施工的特点及难点
该桥梁所处地形复杂，交通运输不便，而且主墩墩身高度较高。
工程量大，工期短，因此桥墩施工是该工程的关键所在。
对于高墩柱存在以下特点：
（1）高墩分节施工，工艺复杂，施工周期长：为保证高墩柱混凝土浇筑质量，避免因落差过大造成混凝土骨料分离，一次浇筑高度控制在4-6米，对于20米以上的高墩柱往往需多次浇筑，造成施工工期加长及混凝土浇筑质量难以控制等难题。
为了加强单根墩柱之间的稳定性，施工图设计一般多设连接系梁，增加了墩柱施工的中间环节，施工工艺更加复杂。
（2）高墩柱平行作业需要较多模板及吊装设备投入：高墩混凝土施工时，混凝土落差大，冲击力强，对模板刚度要求高，高墩柱施工往往采用厚度6mm以上的大型定型钢模板，模板造价较高。
由于高墩柱往往分节浇筑，单根墩柱施工周期长，受总工期的限制，各大桥的高墩柱只能采取平行作业的施工组织方法，需配备多套自成体系的模板，模板投入大。
受起吊能力的限制，高墩柱施工须配备大吨位的吊车，且全桥高墩柱数量多，分散于不同的山沟内，致使吊车等设备很难相互调配使用，导致机械设备的投入也大。
（3）高墩施工危险性大，施工安全要求高，安全防护投入大。
施工人员经常需要在高空作业，如安全防护不到位，很容易发生安全事故。
高墩施工平行作业，遍地开花，施工中往往搭设多套脚手架及安全爬梯工人上下，安全防护投入极大。
（4）计量支付周期长，资金周转压力大：由于高墩柱的施工次
数多、周期长，必须整根墩柱完成且该墩柱最后一次混凝土的龄期达到28 天才有计量资格。
在相当长的时间内，虽然墩柱完成的延米数大，但其不符和计量原则的规定，大量的未完工高墩柱不能计量，施工单位垫付的资金不能回笼，势必使工程施工陷入步步危机之中。
4施工方案简介
目前薄壁高墩柱施工中应用较多的施工方法有翻模法、爬模法及滑模法等，本工程对几种施工方法进行经济比较及技术论证采用脚手支架翻模法进行薄壁墩施工。
在翻模法施工中钢筋、模板的安装采用塔吊吊装，泵送或塔吊送料分层浇筑混凝土。
圆柱式高墩由于有桩基系梁及墩柱间系梁构成支撑体系，所以采用特制定型钢模板一次浇筑成型的施工方法。
高墩混凝土在吊车能及的高度用混凝士运输车送至现场，以吊车配混凝土吊斗，利用串筒浇筑，吊车不能及的高度，用混凝土输送泵直接送至模板内浇注，用插入式振捣器振捣，混凝土采取分层连续浇注。
地面系梁施工前，开挖或修筑浇筑平台，并用c15混凝土浇筑垫层后进行混凝土浇筑施工；墩柱间系梁架空较高，采用抱箍法支立模板浇筑施工。
5薄壁墩翻模法施工
翻模是由三节段大块组合模板及支架、工作平台、塔式起重机、手动葫芦组合而成的成套模具。
翻模施工的基本原理是：将工作平台支撑于已达到一定强度的墩身混凝土上，以液压千斤顶为动力提升工作平台，达到一定高度后平台上悬挂吊架，施工人员在吊架上
进行模板的拆卸、提升、安装、钢筋绑扎等项作业，进行混凝土的浇筑、振动工作，吊架移位单元和中线控制等作业则在工作平台上进行。
内外模共设三节，每节高度为2m，循环交替翻升。
当第三节混凝土灌注完成后，提升工作平台，拆卸并提升第一节模板至第三节上方，安装、校正后，浇注混凝土，依次周而复始。
5.1薄壁墩翻模法施工工艺流程
本工程采用支架翻模施工，在脚手架上搭设工作平台，塔吊配合手动葫芦提升组合模板翻模施工。
根据该桥实际，翻转模板用大块组合模板拼成，因墩身较高，综合考虑了节段施工时间、机具长度及钢筋配料和减少砼施工缝的数量的目的，共加工4层模板，每层2m，总共8m。
施工时，根据实际情况每次可浇筑2节或3节模板的高度，即每次翻2层或3层模板，浇筑4m或6m高的混凝土。
施工流程：施工准备→组装翻模→绑扎钢筋→浇注混凝土→提升工作平台→模板翻升→施工至墩顶→拆除模板→拆除平台。
5.2 翻模施工关键技术
5.2.1 钢筋的加工及绑扎
墩身主筋采用等强直螺纹连接，钢筋绑扎严格按照图纸中的位置、间距以及规范中规定的允许误差进行。
5.2.2 模板的安装
钢筋绑扎完毕检验合格后进行模板安装，模板拼装之前先将模板磨光清除干净，涂抹脱模剂，脱模剂采用性能可靠的脱模剂，涂刷要轻、薄、均匀，以保证混凝土表面颜色一致。
模板拼装完毕后，
穿入拉杆进行模板加固。
检查模板的接缝及错台，模板的接缝控制在1mm以内，模板的错台控制在2mm以内；用钢尺检查模板的几何尺寸，拉线检查模板的顺直度，用铅垂仪检查模板的垂直度。
施工中严格控制轴线偏移在1厘米以内。
如果有不合格的情况，用手拉葫芦和千斤顶进行调整。
5.2.3混凝土顶面高度的控制
因墩身混凝土分节浇注，控制好每节混凝土顶面高度可以保证相邻两段墩身接缝良好，从而保证混凝土的外观美观。
当混凝土浇注到顶层时，使混凝土顶面稍高于模板顶，以便凿毛时方便清洗处理；浇注完毕后派专人用木抹子将模板四周的混凝土抹平，保证混凝土面与模板顶面齐平，以保证上下两节段为一条平齐的接缝。
5.2.4节段间接触面凿毛
为了保证上下两节段的良好结合，待混凝土强度达到2.5mpa后进行人工凿毛。
凿毛标准为，首先必须将混凝土表面浮浆凿掉，露出石子，凿深1㎝-2㎝,凿完后用风枪先吹掉混凝土残渣，再用高压水冲洗干净。
保证凿毛的混凝土面清洁。
5.2.5墩身模板拆除与翻升
拆模时用手拉葫芦将下面一节模板悬挂于它上一节模板对应的外操作平台支架上；卸掉模板的拼缝螺栓，抽掉对拉螺杆，下节模板脱落；脱模后放松葫芦，使拆下的模板悬挂在上节的模板上；然后利用塔吊翻上、拼装、穿对拉螺杆、模板调整。
当下一节段钢筋、劲型骨架安装完成后，以上一节段最上小节
模板为支撑面，拆除其下两小节模板并将模板表面清理干净、涂上脱模剂后，用塔吊和手动葫芦将其翻升至最上一小节模板上。
此时全部施工荷载由已硬化并具有一定强度的墩身混凝土传至基底。
依此循环，钢筋接长绑扎，劲型骨架安装→拆模、清理模板→翻升模板、组拼模板→中线与标高测量→灌注混凝土和养生的循环作业，直至达到设计高度。
