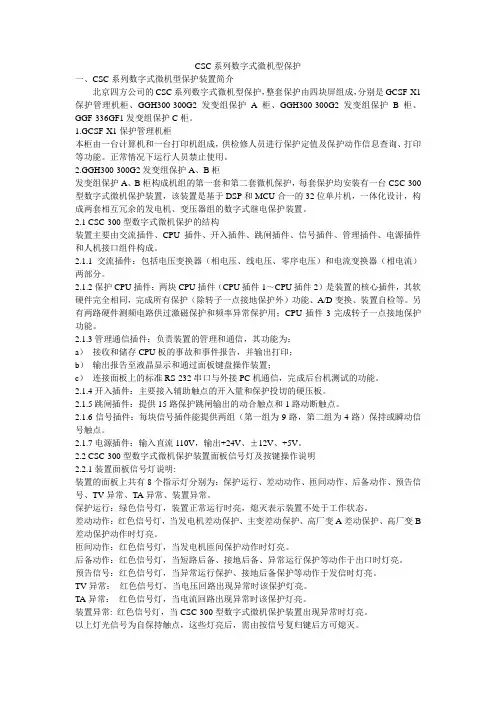

CSC系列数字式微机型保护

CSC系列数字式微机型保护

CSC系列数字式微机型保护一、CSC系列数字式微机型保护装置简介北京四方公司的CSC系列数字式微机型保护,整套保护由四块屏组成,分别是GCSF-X1保护管理机柜、GGH300-300G2发变组保护A柜、GGH300-300G2发变组保护B柜、GGF-336GF1发变组保护C柜。

1.GCSF-X1保护管理机柜本柜由一台计算机和一台打印机组成,供检修人员进行保护定值及保护动作信息查询、打印等功能。

正常情况下运行人员禁止使用。

2.GGH300-300G2发变组保护A、B柜发变组保护A、B柜构成机组的第一套和第二套微机保护,每套保护均安装有一台CSC-300型数字式微机保护装置,该装置是基于DSP和MCU合一的32位单片机,一体化设计,构成两套相互冗余的发电机、变压器组的数字式继电保护装置。

2.1 CSC-300型数字式微机保护的结构装置主要由交流插件、CPU插件、开入插件、跳闸插件、信号插件、管理插件、电源插件和人机接口组件构成。

2.1.1交流插件:包括电压变换器(相电压、线电压、零序电压)和电流变换器(相电流)两部分。

2.1.2保护CPU插件:两块CPU插件(CPU插件1~CPU插件2)是装置的核心插件,其软硬件完全相同,完成所有保护(除转子一点接地保护外)功能、A/D变换、装置自检等。

另有两路硬件测频电路供过激磁保护和频率异常保护用;CPU插件3完成转子一点接地保护功能。

2.1.3管理通信插件:负责装置的管理和通信,其功能为:a)接收和储存CPU板的事故和事件报告,并输出打印;b)输出报告至液晶显示和通过面板键盘操作装置;c)连接面板上的标准RS-232串口与外接PC机通信,完成后台机测试的功能。

2.1.4开入插件:主要接入辅助触点的开入量和保护投切的硬压板。

2.1.5跳闸插件:提供15路保护跳闸输出的动合触点和1路动断触点。

2.1.6信号插件:每块信号插件能提供两组(第一组为9路,第二组为4路)保持或瞬动信号触点。

CSC-237A 数字式电动机综合保护测控装置说明书

CSC-237A 数字式电动机综合保护测控装置说明书

CSC 237A数字式电动机综合保护测控装置1装置简介本装置适用于10kV及以下各种中性点非直接接地系统,作为大中型异步电动机(数百千瓦以上) 相间故障、过负荷、堵转等综合保护。

可在开关柜就地安装。

2 主要功能及技术参能2.1 保护功能⏹反应相间故障的速断保护⏹反应堵转的过电流保护⏹过负荷保护(可选择跳闸或仅告警发信)⏹长起动保护⏹过热保护(过热跳闸、过热告警、热积累记忆功能)⏹不平衡保护(断相/反相,负序过流保护,可选择定时限或反时限)⏹接地保护(零序过流保护,可选择跳闸或仅告警发信)⏹低电压保护⏹F-C过流闭锁⏹非电量保护2.2 测控功能⏹15路开入遥信采集、装置遥信变位、事故遥信⏹正常断路器遥控分合⏹Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测⏹各种事件SOE等2.3 技术参数3 保护元件3.1 长起动保护装置测量电动机起动时间Tstart的方法:当电动机的最大相电流从零突变到10%Ie时开始计时,直到起动电流过峰值后下降到120%Ie时为止,之间的历时称为Tstart。

(Ie为电动机额定电流。

)电动机起动时间过长会造成转子过热,当装置实际测量的起动时间超过整定的允许起动时间Tstart时,保护动作于跳闸。

图1 异步电动机起动电流特性为了降低起动电流,减少对电网的无功冲击,大型的异步电动机常常串联电抗器或者电阻,以实现降压起动;起动完毕后短接串联电抗器或者电阻。

本装置设置了专用的控制字,如果选择“降压起动方式投入”,则装置在起动完毕以后,给出一付“投全压”的接点,以便及时短接分压电抗器,使电动机进入额定电压运行。

为了试验方便,当CSC 237保护装置检测到电动机在“起动过程中”时(即上图中的Tstart时段),面板MMI最下一指示绿灯(备用)点亮。

3.2 过热保护过热保护综合考虑了电动机正序、负序电流所产生的热效应,为电动机各种过负荷引起的过热提供保护,也作为电动机短路、起动时间过长、堵转等的后备。

低压保护测控装置

低压保护测控装置

软件功能详细介绍(14) 软件功能详细介绍(
不平衡保护功能: 不平衡保护功能: 不平衡保护是为了反映电容器内部的电容击 穿情况,内部发生击穿后,才能出现不平衡量( 穿情况,内部发生击穿后,才能出现不平衡量(不 平衡电压或不平衡电流)。 )。为了防止部分击穿后进 平衡电压或不平衡电流)。为了防止部分击穿后进 一步损坏, 一步损坏,设置了不平衡保护 四方公司的CSP200A、CSP200E系列保护的 不平衡保护处理方式都一样, 不平衡保护处理方式都一样,但是CSC200系列增 加了要在断路器在合位的情况下才能够动作。 加了要在断路器在合位的情况下才能够动作。
软件功能详细介绍(9) 软件功能详细介绍(
断线检测功能: PT断线检测功能: 断线分为单相断线、 PT断线分为单相断线、两相断线和三相断线 的情况, 二次小空开跳闸。 的情况,实际上三相断线一般为PT二次小空开跳闸。 两相PT断线和单相PT断线一般为PT融丝出现 问题, 保险损坏, 问题,此时有可能为一次侧PT保险损坏,但是三相 保险损坏的可能性极小。 PT断线出现在一次侧PT保险损坏的可能性极小。
软件功能详细介绍(4) 软件功能详细介绍(
过负荷保护: 过负荷保护: 过负荷保护在保护中的作用是超过了正常运行 的范围,此时不会损坏设备,可以运行, 的范围,此时不会损坏设备,可以运行,不过需要 加强巡视监察。 加强巡视监察。 在四方公司的产品中过负荷保护在馈线保护中 都有过负荷动作和过负荷告警选择, 都有过负荷动作和过负荷告警选择,但是有的保护 中只有告警与否的选择。 中只有告警与否的选择。
软件功能详细介绍(10) 软件功能详细介绍(
控制回路断线检测功能: 控制回路断线检测功能: 控制回路断线检测是将断路器的跳闸位置和合 闸位置作判据的, 闸位置作判据的,如果发生同时没有的状态达到 则判为控制回路断线。 10s,则判为控制回路断线。

线路保护规章四方CSC-103c(参考材料其使用说明)(仅供参考材料)

线路保护规章四方CSC-103c(参考材料其使用说明)(仅供参考材料)

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作:(1)工作环境温度:-10℃~+55℃。

运输中短暂的贮存环境温度-25℃~+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作;(2)相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露;(3)大气压力:80kPa~110kPa;(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)交流电压U n:100/ 3 V;线路抽取电压U x:100V 或100/ 3 V;(2)交流电流I n:5A ,1A;(3)交流频率: 50Hz;(4)直流电压: 220V,110V;(5)开入输入直流电压:24V(默认),也可以选择220V 或110V。

1.1.3交流回路精确工作范围(1)相电压: 0.25V~70V ;(2)检同期电压: 0.4V~120V ;(3)电流: 0.08I n~30I n。

1.1.4差动元件(1)整定范围: 0.1I n~2I n;级差0.01A;(2)整定值误差:不大于±2.5% 或±0.02 I n;(3)动作时间: 2 倍整定值时,不大于20ms。

1.1.5距离元件(1)整定范围:0.01Ω~40Ω(5A);0.05Ω~200Ω(1A);级差0.01Ω;(2)距离I 段的暂态超越:不大于±4%;(3)距离I 段动作时间:近处故障不大于15ms;(4)0.7 倍整定值以内时,不大于20ms;(5)测距误差(不包括装置外部原因造成的误差)(6)金属性短路故障电流大于0.01 I n 时,不大于±2%,有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定范围:0.1I n ~20I n;级差0.01A;(2)零序I 段的暂态超越:不大于±4%。

北京四方CSC-246型备用备电源自投装置现场运行规程

北京四方CSC-246型备用备电源自投装置现场运行规程

第一节北京四方CSC-246型备用备电源自投装置从现场运行规程北京四方CSC-246型备自投装置使用范围序号变电站设备名称及调度编号保护型号备注1.王校庄/平方110kV母联145备自投CSC-246型+ CSC-122M断路器保护2.朱各庄/隔河头110kV母联145备自投CSC-246型3.1.110kV母联断路器保护屏的构成1.1由CSC-122M断路器保护装置及CSC-246备自投保护装置构成,实现数字式断路器失灵起动及辅助保护功能。

1.2CSC-122M装置功能包括:两段相过流保护和两段零序过流保护、充电保护等功能。

1.3CSC-246装置保护功能包括母联自投保护功能、母联过流及合闸后加速保护功能。

2.110kV母联断路器保护屏的正常运行状态:2.1CSC-122M装置面板指示灯说明:●“运行”灯为绿灯,装置正常运行时亮;●“动作”灯为红灯,保护动作出口时亮;●“跳位”灯、“合位”灯:指示母联断路器位置●“告警”灯为红灯,装置异常时亮;✓正常运行时,“运行灯”亮,其余灯熄灭。

2.2北京四方CSC-246型备用电源自投保护装置面板指示灯及按键、按钮说明:2.2.1北京四方CSC-246型备用备用电源自投装置面板液晶显示屏左侧设置了11只红绿双色指示灯,绿灯亮指示充电满,红灯亮指示动作出口。

指示灯序号的定义如下:0 运行/告警1 跳145甲2 合145甲3 遥控跳145甲4 遥控合145甲5 跳1036 第一轮联切7 跳1028 第二轮联切保护过流或加速联切联切2.2.2北京四方CSC-246备自投装置面板液晶显示:第一行---------显示装置的实时时钟。

第二行及以后---循环显示母联三相测量电流、装置当前投入的保护功能即软压板状态及保护的定值区;母联保护三相电流、进线电流及母线三相线电压。

3.北京四方CSC-246备自投保护屏压板配置及其操作规定:1LP1 充电保护跳145甲出口1LP4 充电过流一段投入1LP5 充电过流二段投入(当线路新投时给母线及线路充电时投入)1LP6 充电零流一段投入1LP7 充电零流二段投入(当线路新投时给母线及线路充电时投入)1LP8 备用1LP9 闭锁远方操作1LP10 投检修状态(122M投检修状态)31LP1 备自投跳145甲出口(备用)31LP2 备自投合145甲出口31LP3 备自投跳101出口31LP4 备用31LP5 备自投跳102出口31LP6 备用31LP7 闭锁备自投投入(备自投保护投入时退出,备自投保护退出时投入)3.1正常运行时,退出充电保护投入压板。

CSC-298-023-6KV母线PT保护作业指导书

CSC-298-023-6KV母线PT保护作业指导书

Q/CDT河北大唐国际丰润热电有限责任公司发布目次1、范围 (3)2、本指导书涉及的技术资料和图纸 (3)3、安全措施 (3)4、备品备件准备 (3)5、现场准备及工具 (3)6、检修工序及质量标准 (4)7、检修工序及质量标准 (6)8、不符合项通知单 (10)9、完工报告单 (11)10、质量签证单 (14)1、范围本作业指导书适用于河北大唐国际丰润热电有限责任公司2号机6KV母线PT保护校验2、本指导书涉及的技术资料和图纸下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2.1 GB26860-2011《电业安全工作规程》2.2 GB 7261-2008《继电器及继电保护装置基本试验方法》2.3 GB 14285-2006《继电保护和安全自动装置技术规程》2.4 DL 478-2011《静态继电保护及安全自动装置通用技术条件》2.5 DL/T 624-1997《继电保护微机型试验装置技术条件》2.6《CSC-237A型数字式电动机保护测控装置技术说明书》(北京四方继保自动化有限公司)2.7高压厂用电源二次线D05093、安全措施6KV母线停运□严格执行《电业安全工作规程》□严格执行《继电保护安全措施票》□严格执行《危险点控制措施票》4、备品备件准备□CSC-298型数字式PT测控装置一台5、现场准备及工具5.1 现场准备□试验仪器和试验电源准备□工作环境布置5.2 专用工具□继电保护测试仪 1台□万用表 1块□摇表 1块□工具 1包□测试线 1包6、检修工序及质量标准6.1 办理相关工作票□检查验证工作票、继电保护安全措施票和危险点控制措施票6.1.1准备工作安排(见表1)表1 准备工作安排6.1.2主要工器具(见表2)6.1.3二次工作安全措施编制要求(见表3)6.1.4危险点分析及预控(见表4)6.1.5安全注意事项(见表5)表5 安全注意事项表6 校验工作流程7、检修工序及质量标准7.1 1号机6KV A段母线PT7.1.1 清扫检查用毛刷或吸尘器清除保护小室内设备的灰尘。

四方公司新老装置型号对照表201004

四方公司新老装置型号对照表201004
CSI-200EA
测控装置新型号装置有不同配置,具体请咨询我公司相关人员。
CSI-200EB
CSI-200ED
数字式非电量保护装置
CSC-336A1
CSC-336A2
CSC-336A3
CSC-336C1B
CSC-336F1
CSC-336F2
CSC-336C2B
CSC-336G1
CSC-336C3B
低压保护测控(A,B,E)
CSC101C/D
CSL101A/B-S
CSC101A/B-S
CSL102A/B-S
CSC102A/B-S
CSL109A
CSC109A
断路器保护、短引线保护、故障启动、过电压保101C
CSC122B
CSI121A
CSC121A
CSI123A/B
CSC123A
CSI125A
CSC125A
CSI126A
CSC126A
中压线路保护
CSL161/2/3/4
CSC161/2
部分老装置为19/2机箱;CSC163/7不能与老品配合使用。
CSL166/7/8/9
CSC166
CSL103C
CSC163
CSL103D
CSC167
变压器保护
CST141/143
CSC-326A/326B
注2:此表并未包括所有的新老型号装置。
注3:如果用新型号装置替换现场的老型号装置,一般须注意以下几点的不同:端子定义、定值、通信规约、通信口介质、打印机接口盒、开口尺寸、是否定制等。
电容器保护CSP216A(带接地选线功能、不平衡电流)
CSC221B
接地变CST312A
CSC241E

北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02

北京四方220kV数字式线路保护装置CSC-103B系列技术说明书V1.02

北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
5.3 选相元件 ..................................................... 28 5.4 距离元件 ..................................................... 30 5.5 零序方向元件 ................................................. 33 5.6 负序方向元件 ................................................. 33 5.7 振荡闭锁开放元件 ............................................. 34
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
符合《南方电网 220kV 线路保护技术规范-Q/CSG 1203006-2015》
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
北京四方 220kV 数字式线路保护装置 CSC-103B 系列技术说明书 V1.02
3.3.1 额定参数 ................................................ 13 3.3.2 交流回路精确工作范围 .................................... 13 3.3.3 光纤接口 ................................................ 13 3.3.4 通道延时 ................................................ 13 3.4 订货须知 ..................................................... 14 第四章 装置硬件 .................................................... 15 4.1 装置功能组件概述 ............................................. 15 4.2 装置硬件系统框图 ............................................. 17 4.3 装置插件说明 ................................................. 18 4.3.1 交流插件 ................................................ 21 4.3.2 CPU 插件 ................................................ 21 4.3.3 开入插件 ................................................ 22 4.3.4 开出插件 ................................................ 22 4.3.5 电源插件 ................................................ 23 4.3.6 人机接口(MMI) ......................................... 23 4.3.7 管理插件 ................................................ 24 4.3.8 扩展插件 ................................................ 24 4.3.9 光纤通道接口 ............................................ 24 第五章 装置软件及保护功能 .......................................... 25 5.1 保护程序整体结构 ............................................. 25 5.2 启动元件 ..................................................... 25 5.2.1 电流突变量启动元件 ...................................... 26 5.2.2 零序辅助启动元件 ........................................ 26 5.2.3 过流辅助启动元件 ........................................ 26 5.2.4 静稳失稳启动元件 ........................................ 27 5.2.5 弱馈启动元件 ............................................ 27 5.2.6 远方召唤启动功能 ........................................ 27

北京四方综合数字装置培训

北京四方综合数字装置培训
装置前面板配备一个RS232调试端口用来连接PC机,PC机借助工具软件EPPC可对 装置进行参数设置、功能测试、下载软件和数据分析等访问操作。调试端口接口信号定 义如下图所示。
DB9/M 管脚 信号
2 RXD 3 TXD 5 GND
DB9 管脚 信号
2 RXD 3 TXD 5 GND
装置调试端口
PC机RS232
说明: 通过软硬件自检回路,可以监测软件和硬件运行情况,出现故障时及时报警。 装置通过上电自诊断和运行自监视来实现装置的软硬件自检和监视,以确保装置运
行的高可靠性。自检对象包括硬件关键部件(如模拟量采集回路、开关量输出回路、 RAM、ROM)、硬件辅助部件(如后备电池、通信接口)和重要运行参数(如定值、 软投退压板),另外,装置内置两级软件监视器用以监视软件的运行状况。当装置检测 到任何异常状况时,将记录相应异常事件并驱动相关信号节点和LED指示灯,对于关 键异常状况,装置将闭锁保护功能和重要开出回路,防止装置误动作。
数字测控装置参数设置
四方键盘 四方键盘由[↑]、[↓]、[→]、[←]、[SET]、[QUIT]键组成,使用四方键盘可 以完成所有人机对话 操作。 [SET] 键 a) 在循环显示状态下,按下“SET”键激活主菜单; b) 在进行投切压板、整定定值、切换定值区、设置时间、设置装置地址等 操作时,“SET”键相当于电脑的回车键,按下“SET”确认执行。 [QUIT] 键 a) 清屏; b) 当进行菜单操作时,按一下“QUIT”键可以取消操作,或者退回上级菜 单。 [↑]、[↓]、[←]、[→]方向键 a) 控制光标向上、下、左、右四个方向移动; b) 输入数字时,用[←]、[→]键控制光标左右移动到要更改数字位上,用[↑] 、[↓]增大或减小数字。

【附件】附件1:南方电网10kV及以上系统继电保护标准软件版本清单(2016年V1版)

【附件】附件1:南方电网10kV及以上系统继电保护标准软件版本清单(2016年V1版)

南方电网10kV及以上系统继电保护标准软件版本清单(2016年V1版)(文中红色字体部分为本次软件版本发布新增或升级后版本)中国南方电网有限责任公司二○一六年二月本清单所列的为适应南方电网各类保护技术规范的保护型号和软件版本,相关技术规范如下:Q/CSG 110010-2011 南方电网继电保护通用技术规范Q/CSG 110013-2011南方电网500kV线路保护及辅助保护技术规范Q/CSG 110007-2011南方电网500kV母线保护技术规范Q/CSG 110009-2011南方电网500kV变压器保护及并联电抗器保护技术规范Q/CSG 1203006-2015 南方电网220kV线路保护技术规范Q/CSG 110022-2012 南方电网220kV母线保护技术规范Q/CSG 110015-2012 南方电网220kV变压器保护技术规范Q/CSG 110032-2012 南方电网10kV-110kV元件保护技术规范Q/CSG 110035-2012 南方电网10kV-110kV线路保护技术规范Q/CSG 110030-2012南方电网继电保护信息系统技术规范Q/CSG 110031-2012南方电网故障录波及行波测距装置技术规范目录一、500kV系统各类保护软件版本 (1)(一)、500kV线路保护 (1)(二)、过电压及远方跳闸保护 (5)(三)、断路器、短引线和T区保护 (6)(四)、500kV母线保护 (7)(五)、500kV变压器保护 (8)(六)、500kV并联电抗器保护 (9)(七)、500kV站用变保护 (9)二、220kV系统各类保护软件版本 (11)(一)、220kV线路保护 (11)(二)、220kV母线及母联保护 (15)(三)、220kV变压器保护 (21)三、110kV系统各类保护软件版本 (25)(一)、110kV线路保护 (25)(二)、110kV母线及母联保护 (27)(三)、110kV变压器保护 (31)四、110kV以下系统保护软件版本 (37)(一)、110kV以下系统线路保护 (37)(二)、110kV以下系统母线和母联(分段)保护 (39)(三)、110kV以下系统变压器保护 (41)(四)、110kV以下系统电抗器保护 (42)(五)、110kV以下系统电容器保护 (44)五、故障录波装置测试合格清单 (47)六、保护信息系统子站测试合格清单 (48)一、500kV系统各类保护软件版本(一)、500kV线路保护1、双光差保护(基本型)注1:北京四方220kV及以上线路保护用于2M光接口直连时,应同步升级CPLD固件,相关升级说明详见调继﹝2015﹞8号文。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

τ= t
I2
ln
I
2- I
2 ∞
τ= θ e × K 2 × Tstart θ0
式中:θe 为电动机的额定温升,K 为起动电流倍数,θ0 为电动机起动时的温升,Tstart 为电 动机的起动时间。
3.6 速断保护
速断动作电流高值 Isdg,为电动机起动过程中速断整定值,按照躲开电动机正常起动时的最 大起动电流整定。速断动作电流低值 Isdd,按最小运行方式下电动机出口两相短路电流除以一定 灵敏系数整定。
数情况下,为了检测低的接地电流,常常需要零序电流互感器来取得零序电流。因此,本保护既
可用两相电流互感器加零序电流互感器的方式,也可用三相电流互感器的方式。
I0>I0dz
选跳闸
1
T0
跳闸
"0" 0
选告警
0
T0
告警
"0" 1
3.9 负序电流保护
负序电流保护主要针对各种非接地性不对称故障,如:电动机发生某相断相时,负序分量的 大小因故障前的负荷率而不同,负荷率大于 0.7 时,健全相才能引起过电流,因此常规保护不能 有效保护不对称故障。动作时间特性有两种时限特性可选择,选择定时限和反时限,极端反时限
本保护在电动机起动时,带有一小延时动作,以躲开起动开始瞬间的暂态峰值电流。
3.3 TA 断线及差流越限告警
2
CSC-237C 数字式电动机综合保护
说明书
3.3.1 瞬时 TA 断线闭锁或告警:
正常情况下判断 TA 断线是通过检查所有相别的电流中有一相或两相无流且存在差流,即判 为 TA 断线。
在有电流突变时,判据如下: 1) 发生突变后电流减小(而不是增大) 2) 本侧三相电流中有一相或两相无流,且对侧三相电流无变化 满足以上条件时判为 TA 二次回路断线。 TA 二次断线后,发出告警信号,并可选择闭锁或不闭锁差动保护出口。
CSC-237C 数字式电动机综合保护测控装置
说明书
CSC-237C 数字式电动机综合保护测控装置
说明书

制: 李 莎
标准化审查: 郑 蔚
校核许健 审 定:刘志超
出 版 号:V1.00 文 件 代 号:0SF.450.060 出 版 日 期:2008 年 02 月
版权所有:北京四方继保自动化股份有限公司
动作方程为:
t = 80tp ( I )2 −1 Ip
其中:tp 为时间系数,范围是(0.05~1)
Ip 为负序电流整定值
I 为故障负序电流 t 为跳闸时间 整定值部分“负序过流反时限时间”为上面表达式中分子(80tp)的乘积值,单位是秒。Ip 整
定范围为(0.2~1.7 I e ),为了保护电动机断相堵转或反相,宜选的定值为 1.0 I e 。
K2-负序电流发热系数
根据电动机的发热模型,电动机的动作时间 t 和等效运行电流 Ieq 之间的特性曲线由下列公
式给出:
t=τ×ln
I
e2q- I
2 p
I
e2q-I
2 ∞
式中:Ip-过负荷前的负载电流,若过负荷前处于冷态,则 Ip=0;
I∞-起动电流,即保护不动作所要求的规定的电流极限值,I ∞ 可按额定电流 I e 的 0.80~1.30
定的系数(取为 0.7)。
Id =∣ I&1 + I&2 ∣ , Ir =∣ I&1 - I&2 ∣/2 式中, I&1 和 I&2 分别为电动机两侧的电流,均以流入电动机为正方向。电动机两侧的电流互
感器以指向电动机为同极性。
Icd 一般整定为 0.3~1.2 I e ,I r1 一般整定为 0.8~1.2 I e , K1 一般整定为 0.2~0.7,Ir2 取为 2 I e , K 2 取 0.7。( I e 为电动机额定电流)
2 主要功能
2.1 保护功能
反应保护区内故障的差动速断保护 反应保护区内故障经比率制动的差动保护 反应相间故障的速断保护(可选择相间方向元件闭锁) 反应堵转的过电流保护 过负荷保护(可选择跳闸或仅告警发信) 长起动保护 过热保护(过热跳闸、过热告警、热积累记忆功能) 不平衡保护(断相/反相,负序过流保护,可选择定时限或反时限) 接地保护(零序过流保护,可选择跳闸或仅告警发信) 低电压保护 F-C 过流闭锁 非电量保护 TA 断线闭锁保护并告警 差流越限告警检测功能
120 Ie 10
3
CSC-237C 数字式电动机综合保护
说明书
图 1 异步电动机起动电流特性
为了降低起动电流,减少对电网的无功冲击,大型的异步电动机常常串联电抗器或者电阻, 以实现降压起动;起动完毕后短接串联电抗器或者电阻。本装置设置了专用的控制字,如果选择 “降压起动方式投入”,则装置在起动完毕以后,给出一付“投全压”的接点,以便及时短接分 压电抗器,使电动机进入额定电压运行。
2.2 测控功能
15 路开入遥信采集、装置遥信变位、事故遥信 正常断路器遥控分合 Ua、Ub、Uc、Ia、Ic、P、Q、COSф等模拟量的遥测 各种事件 SOE 等
3 保护元件
3.1 差动速断元件
当任一相差动电流大于差动速断整定值时,动作于总出口继电器。用于在电动机差动区内发
1
CSC-237C 数字式电动机综合保护
外部发生短路故障时,电动机的反馈负序电流可能引起负序电流保护误动。根据异步电动机
7
CSC-237C 数字式电动机综合保护
说明书
区内、外发生不对称短路时 I2/I1 的比值不同,当满足下列条件时,闭锁负序电流保护:I2≥1.125I1, 其中,I1 为正序电流,I2 为负序电流。而电动机内部发生短路故障时,本条件不满足,自动解除 闭锁,保证了可靠动作。闭锁条件可由控制字投退,如用作同步电动机保护时可将其退出。
6
CSC-237C 数字式电动机综合保护
说明书
3.8 零序电流保护
电动机接地电流的大小取决于供电系统接地方式。在不接地或高阻接地系统中,故障电流仅
是几安培,在中阻接地系统中为数百安培,在直接接地系统中将是更大的数值。对于具有高的接
地故障电流水平的系统,如果三相都装有电流互感器,零序电流可由三相电流之和取得。在大多
注:Isdg 为速断动作电流高值(电动机起动过程中速断整定值); Isdd 为速断动作电流低值(电动机起动结束后运行中速断整定值);
3.7 过流保护
装置设置一段定时限过流保护,主要为电动机提供堵转保护,动作时间按最大允许堵转时间 整定。过流保护在电动机马达起动时自动退出,起动结束后自动投入。当控制字选择“马达起动 判别退出”时,装置不判马达起动,同时也不闭锁过流保护。对于电动机起动时发生的堵转,长 起动保护可以动作,此时实际动作时间可能稍大于堵转整定时间。
发热时间常数 τ 应由电机厂提供,如果厂家没有提供,可按下述方法之一进行估算: 1. 如果厂家提供电动机的热限曲线或一组过负荷能力的数据,则按下式计算 τ:
τ= t
I2
ln
I
2- I
2 ∞
求出一组 τ 后取较小的值。
2. 如已知堵转电流 I 和允许堵转时间 t,也可由下式估算 τ:
3. 按下式计算 τ:
当供电电源短时中断或者外部故障,引起电动机机端电压下降时,电动机的转差率逐渐变大, 转子转速降低;当电源恢复或者外部故障切除时,电动机机端电压恢复正常,进入自起动过程, 如果自起动前的机端电流大于起动判别的最小电流,起动判别将无法判断出自起动过程,对于某 些大型电动机或者一般采用降压起动的电动机,此时的起动电流仍然很大(如果机端电压已经下 降得很大,则相当于全压起动),往往导致过流保护误动作。本装置在软件上采用当电流>1.2 倍 电动机额定电流时,检测电压突变上升沿来判别自起动过程。自起动运行中退出过流保护,起动 结束后自动投入,自起动判别可由控制字投退,当控制字选择“自起动判别退出”时,装置不判 自起动,同时也不闭锁过流保护。
倍整定; τ-时间常数,反映电动机的过负荷能力。 这一判据充分考虑了电动机定子的热过程-237C 数字式电动机综合保护
说明书
根据电动机可连续起动两次的原则,每次起动其热积累不应大于 50%跳闸值,所以当热积累 值达到 50%以上时,装置合闸闭锁接点动作。热积累值(过热比率)可从装置运行工况测量值中 查询,面板循环显示中也可看到。过热保护跳闸后,装置的热记忆功能起动,合闸闭锁输出接点 一直保持,直到热积累值下降到 50%以下,过热合闸闭锁接点才返回,这时电动机可以重新起动。 紧急情况,要求立即起动时,可对装置进行热复归操作。过热闭锁由控制字过热闭锁投退,此外 还有过热告警功能,由控制字过热告警投退。用户可以通过投退压板来选择过热是否跳闸,而过 热告警和闭锁功能不受压板控制。
说明书
生严重故障情况下快速切除电动机。
3.2 比率差动元件
为了保证内部故障时差动保护灵敏动作,同时防止外部故障时及电动机起动时暂态不平衡电 流引起的误动,本装置采用三段式比率差动原理,其动作方程如下:
I d > I cd
I r < I r1
I d > K1 (I r − I r1 ) + I cd
I r1 ≤ I r ≤ I r2
3.5 过热保护
过热保护综合考虑了电动机正序、负序电流所产生的热效应,为电动机各种过负荷引起的过 热提供保护,也作为电动机短路、起动时间过长、堵转等的后备。
用等效电流 Ieq 来模拟电动机的发热效应,即:
Ieq=
K
1
I
2 1
+
K
2
I
2 2
式中:Ieq-等效电流
I1-正序电流
I2-负序电流
K1-正序电流发热系数,电动机起动过程中取 0.5,电动机起动结束后取 1.0
