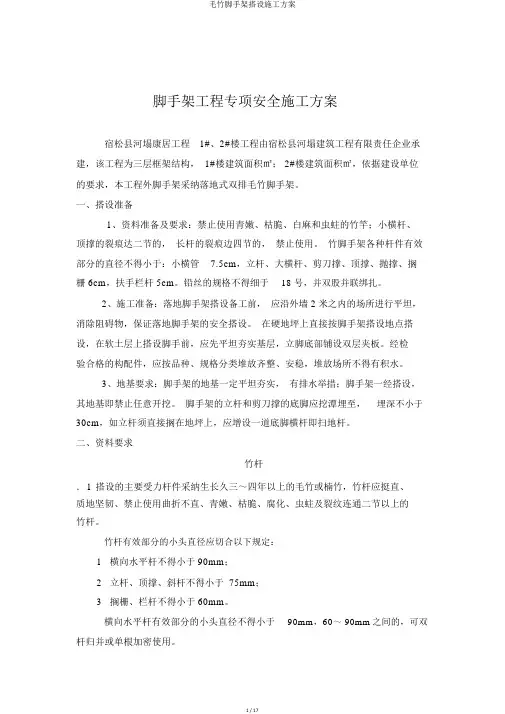

毛竹脚手架搭设施工及方案

脚手架工程专项安全施工方案

宿松县河塌康居工程1#、2#楼工程由宿松县河塌建筑工程有限责任公司承建，该工程为三层框架结构，1#楼建筑面积3726.23 m2; 2#楼建筑面积3637.31 卅，根据建设单位的要求，本工程外脚手架采用落地式双排毛竹脚手架。

一、搭设准备

1、材料准备及要求：不准使用青嫩、枯脆、白麻和虫蛀的竹竿；小横杆、顶撑的裂缝达二节的，长杆的裂缝边四节的，不准使用。竹脚手架各类杆件有效部分的直径不得小于：小横管7.5c m，立杆、大横杆、剪刀撑、顶撑、抛撑、搁栅6cm扶手栏杆5cm。铅丝的规格不得细于18号，并双股并联绑扎。

2、施工准备：落地脚手架搭设施工前，应沿外墙2米以内的场地进行平整，清除障碍物，保证落地脚手架的安全搭设。在硬地坪上直接按脚手架搭设位置搭设，在软土层上搭设脚手前，应先平整夯实基层，立脚底部铺设双层夹板。经检验合格的构配件，应按品种、规格分类堆放整齐、平稳，堆放场地不得有积水。

3、地基要求：脚手架的地基必须平整夯实，有排水措施；脚手架一经搭设，其地基即不准随意开挖。脚手架的立杆和剪刀撑的底脚应挖潭埋至，埋深不小于 30cm

如立杆须直接搁在地坪上，应增设一道底脚横杆即扫地杆。

二、材料要求

1.1竹杆

1.1 • 1搭设的主要受力杆件选用生长期三〜四年以上的毛竹或楠竹，竹杆应挺直、质地坚韧、严禁使用弯曲不直、青嫩、枯脆、腐烂、虫蛀及裂纹连通二节以上的竹杆。

1.1.2 竹杆有效部分的小头直径应符合以下规定：

1 横向水平杆不得小于90mm

2立杆、顶撑、斜杆不得小于75mm

3 搁栅、栏杆不得小于60mm

1.1.3 横向水平杆有效部分的小头直径不得小于 90mm 60〜90m之间的，可双

杆合并或单根加密使用

o

o o o o o 5

4 3 2 6

1

□

1.2 绑扎材料

1.2.1 铁丝应采用10号镀锌铁丝，严禁有锈蚀或机械损伤。单根8号铁丝的抗拉 强度不得低于900N/mrh 单根10号铁丝的抗拉强度不得低于1000N/mrh 单根12 号铁丝的抗拉强度不得低于ll00N/mm 2

1.3 脚手板

250N,脚手板必须平直 三、构造要求

1、竹脚手架应坚固、稳定，在使用时，变形及倾斜程度应符合规范表的要求

2、竹脚手架搭设前应根据竹杆粗细、长短、材质、外形等情况进行合理挑选和

分类，量材使用

3、竹脚手架搭设可采用以下两种形式:

1横向水平杆位于纵向水平杆之下，竹笆脚手板铺在纵向水平杆上，作业层 荷载由横向水平杆传递给立杆（图3.3-1）；

1.2.2 所有绑扎材料不得重复使用。不得使用尼龙绳或塑料绳绑扎

1.3.

1

脚手板必须具有足够的强度和刚度，并应具有满足使用要求的平整度 1.3.2 脚手板可采用竹材制成，不得采用钢脚手板。单块脚手板重量不得超过

图3.3-1 铺竹笆脚手板时纵向水平杆的构造

1 —立杆；2—纵向水平杆；3—横向水平杆 4 —竹笆脚手板；5—其它脚手板；6—搁栅

2横向水平杆位于纵向水平杆之上，竹串片脚手板铺在横向水平杆上，作业

S 400

f ‘I 「

图3.3-2 铺竹串片脚手板时横向水平杆的构造

1 —纵向水平杆；

2 —立杆；

3 —横向水平杆；4—竹串片脚手板

4、竹脚手架首层步距不得超过 1.8m，最上层的作业层处必须按规定设置连墙点。

5、竹脚手架沿建筑物四周应形成自圭寸闭结构或与建筑物共同形成圭寸闭结构，搭设时应同步升高。

6绑扎应符合下列规定：

1立杆与横向水平杆相交处应采用对角双斜扣绑扎，立杆与纵向水平杆、剪刀撑、斜杆等相交处可采用单斜扣绑扎，斜扣绑扎法应符合（图3.6-1 ）的要求；

（a2）第一步

（al）第一步第二步

第二步

（b1）第一步第二步（b2）第一步

图

4.1.6-1

斜扣绑扎法

图1）3垂直相交（平插扣;绑扎法垂直相交（斜插）；

b1）斜交一；（b1）斜交二；1-竹杆；2-竹蔑

（a1）垂直相交（平插）；（a2）垂直相交（斜插）；

2杆件接长处可采用平扣绑扎法(图 3.6 — 2);

图4.1.6-2 平扣绑扎法

图3.6-2 1-平扣绑扎法

1 —竹蔑；2—竹杆

3三根杆件相交的主节点处，凡相接触的两杆间均应分别进行两杆件绑扎，不得三根杆件共同绑扎一道绑扣；

4竹蔑绑扎时，每道绑扣应用双竹蔑缠绕 4〜6圈，并每缠绕2圈应收紧一次，两端头拧成辫结构掖在杆件相交处的缝隙内，并拉紧，拉结时应避开蔑节，不得使用多根单圈竹蔑绑扎；

5不得使用双根竹蔑接长绑扎。

6绑扎不得出现松脱现象。

7、脚手架的立杆、斜杆底端的处理应符合下列规定：

1较坚硬的土层，应将杆件底端埋入土中，立杆埋深不得小于500mm斜杆

埋深不得小于300mm坑口直径应大于杆件直径100mm坑底应夯实并垫以垫木，埋杆时应采用垫木卡紧，回填土应分层压实并做成土墩。并应有排水措施；

2松软的土层应进行处理。在处理后的基础上放置垫木，垫木宽度不小于200mm厚度不小于50mm并加绑一道扫地杆。纵向扫地杆距地表面应为200mm 其下绑扎横向扫地杆；

3岩石土层或混凝土地面，应在杆件底端加绑一道扫地杆。纵向扫地杆距地

表面应为200mm其下绑扎横向扫地杆

o

6

5

4

2

1

(0

40

5

6

3

4

2

1

g

7

3

3.8 底层底步顶撑底端的地面应夯实并设置垫木，垫木宽度不小于 200mm 厚

度不小于50mm 垫木不得叠放。其它各层顶撑底端不得设置垫块。 四、脚手架搭设施工方案

6.1搭设顺序：立杆-横向水平杆-纵向水平杆-底部纵横水平杆-纵 向搁栅-铺设竹笆-外侧栏-剪刀撑、横向斜撑-挡脚板-密目立网 6.2.脚手架搭设施工要求 6.2.2

双排外脚手架由立杆、纵向水平杆、横向水平杆、连墙件、剪刀撑、斜

杆（斜撑、抛撑）、顶撑等杆件组成，脚手架搭设两种结构形式的构造见图 6.2.2-1、622-2，构造参数应符合表6.2.2-1、622-2 的规定

图6.2.2-1 双排外脚手架构造（横向水平杆在下）

1 —立杆；2—横向水平杆；3—纵向水平杆 5〜10 4—斜杆；5—搁栅；6—竹笆脚手板;

7—连墙件

5 〜10 | 40
