三相电能表检定装置校验作业指导书

三相电能表检定装置校验作业指导书

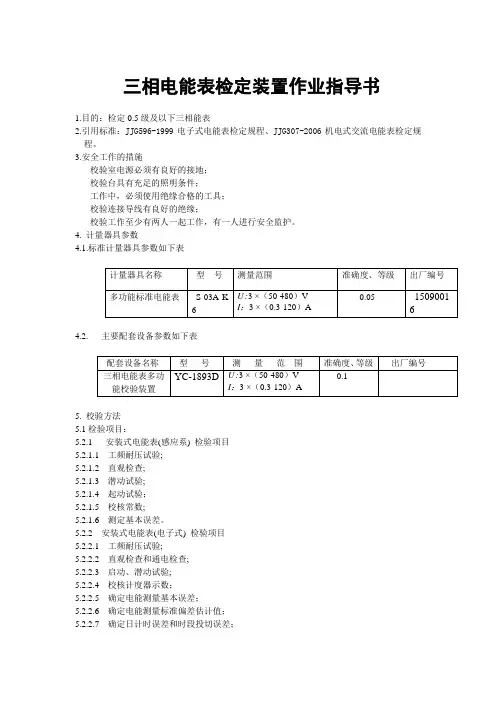

三相电能表检定装置作业指导书1.目的:检定0.5级及以下三相能表2.引用标准:JJG596-1999电子式电能表检定规程、JJG307-2006机电式交流电能表检定规程。

3.安全工作的措施校验室电源必须有良好的接地;校验台具有充足的照明条件;工作中,必须使用绝缘合格的工具;校验连接导线有良好的绝缘;校验工作至少有两人一起工作,有一人进行安全监护。

4. 计量器具参数4.1.标准计量器具参数如下表4.2. 主要配套设备参数如下表5. 校验方法5.1检验项目:5.2.1 安装式电能表(感应系) 检验项目5.2.1.1 工频耐压试验;5.2.1.2 直观检查;5.2.1.3 潜动试验;5.2.1.4 起动试验;5.2.1.5 校核常数;5.2.1.6 测定基本误差。

5.2.2 安装式电能表(电子式) 检验项目5.2.2.1 工频耐压试验;5.2.2.2 直观检查和通电检查;5.2.2.3 启动、潜动试验;5.2.2.4 校核计度器示数;5.2.2.5 确定电能测量基本误差;5.2.2.6 确定电能测量标准偏差估计值;5.2.2.7 确定日计时误差和时段投切误差;5.2.2.8 确定需量误差;4.2.2.9 确定需量周期误差。

5.2 校验条件:5.2..1.安装式电能表(感应系) 检验条件5.2.1.1 各种影响及其允许偏差按JJG307-2006机电式交流电能表检定规程表4规定;5.2.1.2 检定三相电能表时,三相电压电流相序应符合接线图要求,三相电压电流的条件应符合JJG307-2006机电式交流电能表检定规程表5规定;5.2.1.3 计度器为字轮式的电能表,只有末位字能转动;5.2.1.4 无可察到的振动和震动;5.2.1.5 盖好表盖,在cos=1(对有功电能表)或sin=1(对无功电能表)的条件下,电压线路加参比电压1h,电流线路参比电流I b或I n(宽负载电能表通最大电流)30min(对各级三相电能表)或15min(对2级单相电能表),按负载电流逐次减小的顺序测定基本误差。

国网公司计量装置检验标准化作业指导书

国网公司计量装置检验标准化作业指导书

电能表现场检验作业指导书一、总则1、适应范围本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。

2、引用的标准和规程a.JJG313-1994《测量用电流互感器检定规程》b.JJG314-1994《测量用电压互感器检定规程》c.JJG169-1993《互感器校验仪检定规程》d.JJG1027-1991《测量误差及数据处理》e.DL409-1991《电业安全工作规程》f.DL/T448-2000《电能计量装置技术管理规程》g.SD109-83《电能计量装置检验规程》h.DL/T614-1997《多功能电能表》i.DL/T725-2000《电力用电流互感器订货技术条件》j.DL/T726-2000《电力用电压互感器订货技术条件》k.JB/T5473-1991《仪用电压互感器》3、名词和术语3.1电能计量装置:直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或其中的一部分。

3.2电能计量装置现场检验:对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或离线(电流、电压互感器)检测。

3.3电压互感器二次实际负荷:电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。

3.4电流互感器二次实际负荷:电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

3.5电压互感器二次回路压降由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。

3.6合成误差:计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。

3.7综合误差:电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。

二、安全工作的一般要求1、基本要求1.1为了保证工作人员在现场试验中的人身安全和电力系统发、供、配电气设备的安全运行,必须严格执行《国家电网公司电力安全工作规程(变电站和发电厂电气部分)》。

单相电能表检定作业指导书

单相电能表检定作业指导书

单相电能表检定作业指导书ZDS-D03-2008-01莱芜供电公司电能计量中心二零零八年九月一号1一、总则1 适应范围本作业指导书适应于单相电能表的实验室检定。

2 引用的标准和规程2.1 DL409-1991《电业安全工作规程》2.2 JJG596-1996《电子式电能表》2.3 JJG1027-1991《测量误差及数据处理》二、安全工作的一般要求为保证检定人员的人身安全和检测设备的安全运行,在检定工作中必须严格执行DL409-1991《电业安全工作规程》。

三、单相电能表检定前的准备工作1 按照JJG596检定规程的要求,检查试验室温度、湿度等环境条件是否符合要求。

2 检定条件满足JJG596检定规程准备用于检查的计算机、工器具。

3 检定用设备单相电能表检定装置四、检定项目1 工频耐压试验2 直观检查和通电检查3 启动、潜动试验4 确定电能测量基本误差5 确定电能测量标准偏差估计值6 校核计度器示数五、检定方法1 工频耐压试验对新生产和修理后的电能表进行工频耐压试验。

1.1电能表在室温和空气相对湿度不大于80%的条件下,电压端子、电流端子和参比电压大于40V的辅助线路端子对机壳和机壳外可触及的金属部位之间,应能承受频率为50Hz 实际正弦波交流电压2kV(有效值)历时1min的试验。

1.2 耐压试验装置额定输出不少于500VA,且能平稳地将试验电压从零升到规定值,试验电压波形应为实际正弦波。

1.3 对单一或数量较少的电能表,可采用下述方法进行,试验中参比电压不大于40V的辅助线路应接地。

2kV的试验电压的一端加在所有连接在一起的电压端子、电流端子和所有参比电压大于40V的辅助端子上,另一端加在从电能表外面可触及到的金属部位和外壳的接地端钮上(如果电能表外壳是绝缘的,则加在外壳置于的导电板上)。

1.4 试验电压应在(5~10)s内平稳地由零升到规定值并保持1min,然后以同样速度降到零。

试验结果:绝缘应不被击穿,试验后电能表应能正常工作。

电度表校验验收作业指导书

电度表校验验收作业指导书
设备名称
电能计量装置
验收分类
校验后验收
验收时间
序号
验收项目
验收标准
验收结果
1
电能计量装置
1、电能表及其他元件齐全完好,连接的二次电缆屏蔽应接地可靠,
2、二次回路接线准确、连接可靠
3、电能表显示正确
4、校验用接线已拆除
2
工现场
1、工作现场是否已清理
2、工作现场是否清洁
3、工作现场是否留有异物
遗留问题:
电能表校验验收作业指导书
批准:
审核:
编制:
工作负责人:
设备间隔:
验收时间:年月日
1 范围
规范变电站电能计量装置验收作业行为,确保电能计量装置验收作业后能达到质量标准要求;本作业指导书为运行单位参加本项目运行人员所共同遵循的质量保证程序;本作业指导书适用于变电站电能计量装置验收作业程序。
电能计量装置
变电站
验收人
验收评价

电能表检定作业指导书

电能表检定作业指导书

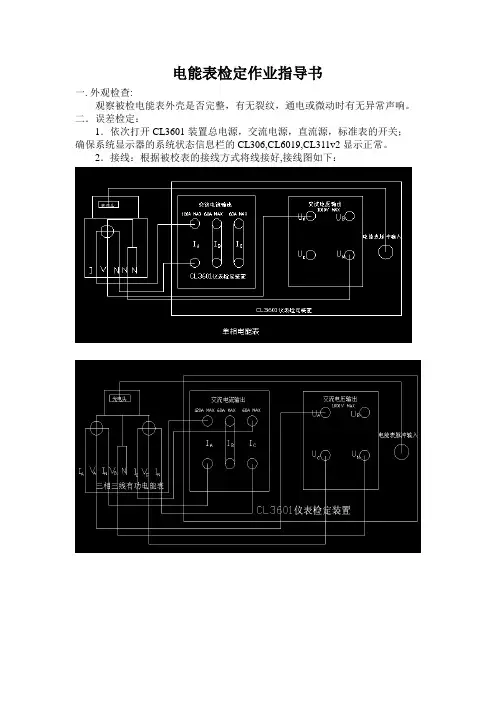

电能表检定作业指导书一.外观检查:观察被检电能表外壳是否完整,有无裂纹,通电或微动时有无异常声响。

二.误差检定:1.依次打开CL3601装置总电源,交流电源,直流源,标准表的开关;确保系统显示器的系统状态信息栏的CL306,CL6019,CL311v2显示正常。

2.接线:根据被校表的接线方式将线接好,接线图如下:3.打开电脑,并打开3600电能表检定程序,登陆程序4.选择电能表参数;如果电脑没有储存相应的参数则需要添加进去。

步骤为:首先按要求填写好参数后,按“+”按钮即可,注意电能表名称不能有重复现象,故取名时最好按类型分开为好。

在右边第一表位输入计量编号和出厂编号,每次输入要注意要回车保证左边绿色框中有刚添加的计量编号5.按开始检表进入检定误差界面。

选择需要检定的负载点,方法为:鼠标左键单击各负载点后变成兰色或绿色就表示该点已经被选。

重新选择第一个被校点(程序根据鼠标最后选的点往下走,故校表之前要求在第一个点上再选一次)6.用光电头固定在被检电能表上,使得光电头发出的红光正好对准旋转的表盘上。

(被检定的电能表应该垂直与水平放置)7.点击“误差检定”开始检定,按右下边的“Х”按钮退出程序。

三.打印报表:可在电能表名牌信息中点击“眼镜”图标进去执行打印查询功能,根据条件选出待打印的报表与打印机相连打印即可。

四.注意事项:1.电能表的接线要正确,牢固。

2.对于有的电能表电压电流回路的连接片,在实验前要打开。

3.试验中如果发现有异常,立即退出运行或关掉电源,等到查明原因再继续检验。

以免烧毁电能表或损伤检验设备。

4.试验中要严格按照“5S”管理要求,不得随意乱接、乱放线。

电能表检定记录计量编号:等级:频率:出厂编号:检定日期:电流:起动试验:潜动试验;电压:。

电能表现场检验作业指导书

电能表现场检验作业指导书

电能表现场检验作业指导书一、总则1、适应范围本作业指导书适应于新装及运行中高供高计的电力用户和发、供电企业间用于电量交易的电能计量装置的现场检验。

2、引用的标准和规程a.JJG313-1994《测量用电流互感器检定规程》b.JJG314-1994《测量用电压互感器检定规程》c.JJG169-1993《互感器校验仪检定规程》d.JJG1027-1991《测量误差及数据处理》e.DL409-1991《电业安全工作规程》f.DL/T448-2000《电能计量装置技术管理规程》g.SD109-83《电能计量装置检验规程》h.DL/T614-1997《多功能电能表》i.DL/T725-2000《电力用电流互感器定货技术条件》j.DL/T726-2000《电力用电压互感器定货技术条件》k.JB/T5473-1991《仪用电压互感器》3、名词和术语3.1电能计量装置:直接与电网连接用于计量电能量的一套装置,包括了电能表、计量用电压、电流互感器以及连接它们的二次回路的全部或者其中的一部份。

3.2电能计量装置现场检验:对电能计量装置在安装现场实际工作状态下实施的在线(电能表、电压互感器二次压降)或者离线(电流、电压互感器)检测。

3.3电压互感器二次实际负荷:电压互感器在实际运行中,二次所接的测量仪器以及二次电缆问及其与地线间电容组成的总导纳。

3.4电流互感器二次实际负荷:电流互感器在实际运行中,二次所接测量仪器的阻抗、二次电缆和接点电阻的总有效阻抗。

3.5电压互感器二次回路压降由于电压互感器二次回路电缆的电阻、刀闸和接点电阻造成相对于电压互感器二次端子与接入电能表对应端子之间的电压差,它是一个交流向量。

3.6合成误差:计量用电流、电压互感器的比差和角差以及计量用电压互感器二次回路压降的正交分量、同相分量在测量功率时的误差合成。

3.7综合误差:电能表误差和计量用互感器以及计量用电压互感器二次回路压降合成误差的代数和。

电能表检定操作指导作业书

电能表检定操作指导作业书

电能表检定操作指导作业书
1、将单相电能表电源打开,预热15分钟。

2、记录实验室环境温度和湿度,符合规程要求可以进行检定。

记录电能表基本信息为原始记录上。

3、按照电能表的正确接线方式接线(表1),机械电能表要接光电头,并在校验的情况下调整光电头,使表盘旋转时,标准器发出记录的脉冲信号声。

电子式电能表接脉冲信号线(电能表上有示意图)。

4、输入电能表参数,电流常数(C)、额定电流(A)、校验圈数(n)、被校表精度等级(Acc)、启动电流千分值(L)。

5、做启动试验,按下启动键,显示理论启动时间,可用数字键修改启动时间。

再按下启动键,到达启动规定的时间后,显示测试结果。

6、做潜动试验,按下潜动键,显示理论潜动时间,可用数字键修改潜动时间。

再按下潜动键,到达潜动规定的时间后,显示测试结果。

7、按下U0和I0,再按校验键。

此时可按照规程,在功率因数为1时,规定的频率下,按照规程规定的不同的负载电流,每个点测量两次,取平均值为测量结果,当功率因数不为1时,将f调整为φ,按照规程规定的不同的负载电流,每个点测量两次,取平均值为测量结果,并按规程修约记录到原始记录上。

8、退出检定程序,关闭校验仪的电源。

(完整)电能表现场检验作业指导书汇总,推荐文档

(完整)电能表现场检验作业指导书汇总,推荐文档

-3-3.1 电能表现场检验作业指导书/;适用范围 本作业指导书适用于电能表的现场首检、周期检验和用户申验。

检验依据 国家电网公司电力安全工作规程(国家电网安监 [2009]664 号) 关于印发《低压电能表装拆安全措施 ( 试行) 》的通知(营计〔 2011〕 57号) 电能计量装置技术管理规程 DL/T 448-2000 关于规范用户申验业务电能表现场检验工作的通知(闽电营销(2009)884 号) 检验条件 环境温度:(0〜35)C 相对湿度:W 85% 现场检验时,当负荷电流低于被检电能表标定电流的 10%或功率因数低于 0.5 时, 3.2 除误差检验不宜开展外,其它检验项目,如电能表接线正确性、电能表功能检查等仍 应开展。

3.3 负荷相对稳定。

4 安全工作要求4.1 填用工作票(含低压工作任务单等) ,并严格遵守《国家电网公司电力安全工作规 程》相关规定。

参照《低压电能表装拆安全措施 ( 试行)》要求做好安全措施。

至少有两人一起工作,其中一人进行监护。

配置并正确使用合格的安全工器具。

测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。

在接通和断开电流端子时,必须用仪表进行监控。

电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。

现场检验应使用具有漏电及过流保护功能的电源插座。

检验设备 0.05 级及以上三相电能表现场测试仪(以下简称测试仪) ; 0.2 级及以上单相电能表现场测试仪(以下简称测试仪) 数字万用表; 相序相位表。

工作程序 4.2 4.3 4.4 4.5 4.6 4.7 4.85.1 5.2 5.3 5.4-4-6.1 首检 6.1.1 6.1.2 6.1.3 6.1.4 6.1.5 6.1.6 6.1.7 办理第二种工作票(或工作任务单) 。

注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

检查电能表、失压仪等设备是否完好无损。

电子式电能表检定作业指导书

电子式电能表检定作业指导书

电子式电能表检定作业指导书————————————————————————————————作者:————————————————————————————————日期:电子式电能表检定作业指导书1人员组织:两人以上作业,持有上岗证及电能表检定员证;一人操作,一人监护。

2工作条件:2.1检定工作场所应光线充足、清洁。

2.2检定各级电能表时条件及其偏差允许值应不超过JJG596-1999的规定。

2.3无可觉察的振动。

2.4无较强的电磁干扰,如电火花、辐射源等。

2.5检定三相电能表时,三相电流、电压相序应符合接线图的规定。

三相电流、电压系统应基本对称,对称度符合超过JJG596-1999的规定。

2.6用标准表法检定电能表所用的检定装置的误差以及装置对电能的测量误差和评定测量重复性的标准偏差估计值不超过JJG596-1999的规定。

2.7各监视仪表的准确度等级和各仪表常用示值的相对误差及每次测量期间的负载功率稳定度满足JJG596-1999的规定。

2.8确定日计时误差、时段投切误差和需量周期误差时,标准时钟的准确度应优于被检误差的1/10。

3 主要工、器具及材料:(1)万用表1块;(2)2、4寸十字螺丝刀各1把;(3) 2、4寸一字螺丝刀各1把;(4)尖嘴钳1把;(5)斜口钳1把;(6)镊子1把;(7)毛刷1把。

4检查校验设备的控制部分、调节部分、监视部分、电源并比对设备。

5直观检查被试表是否符合规定。

6潜动试验:电压回路加参比电压(对三相电能表加对称的三相参比电压),电流回路中无电流时,电子式电能表在启动电流下产生1个脉冲的10倍时间内,输出不得多于一个脉冲。

7启动试验:标准电能表和安装式电能表,在参比电压、参比频率和功率因数为1的条件下,负载电流升到下表的规定值后,标准电能表应启动并连续累计计数,安装式电能表应有脉冲输出或代表电能输出的指示灯闪烁。

电能表启动电流被检表准确度等级0.2级0.5级 1.0级 2.0级启动电流值0.001Ib 0.001Ib 0.004Ib、(0.002Ib) 0.005Ib、(0.003Ib)注:()内的电流值适用于经互感器接通的电能表;如果电能表用于双向电能,则将电流线路反接,重复上述试验。

国网电能计量装置现场检验作业指导书

国网电能计量装置现场检验作业指导书

电能计量装置现场检验作业指导书国家电网公司生产运营部目录一、总则 ·········································································1. 适应范围······································································2. 引用的标准和规程··························································3. 名词和术语···································································二、安全工作的一般要求 ····················································1. 基本要求······································································2. 保证安全的组织措施·······················································三、电能表现场实负荷(在线)检验 ·····································1. 安全工作要求································································2. 检验项目······································································3. 检验条件······································································4. 检验方法······································································5. 检验结果的处理·····························································四、计量用互感器现场测试前的准备工作 ·······························1. 现场测试工作的注意事项·················································2. 现场测试工作的技术要求(措施)·····································五、计量用电流互感器现场测试 ···········································1. 安全工作要求································································2. 测试项目······································································3. 测试用设备和供电电源····················································4. 测试方法······································································5. 测试结果的处理·····························································六、计量用电压互感器现场测试 ···········································1. 安全工作要求································································2. 测试项目································································3. 测试用设备···································································4. 使用标准电压互感器的检验方法········································5. 使用电容式电压比例标准器的检验方法·······························6. 电压互感器实际二次负荷的测量········································7. 测量数据处理································································七、电压互感器二次回路压降测试 ········································1. 安全工作要求································································2. 测试用设备···································································3. 测试方法······································································4. 测试结果处理································································附录A 电能计量装置现场检测原始记录格式··························附录B 电能计量装置合成误差的计算···································附录C 电压互感器的负荷误差换算······································前言本作业指导书主要针对电网关口和大的电力用户的电能计量装置,包括电能表、计量用电流、电压互感器以及电压互感器二次回路压降的现场检验的方法、操作程序和安全要求予以科学合理的规范。

电能质量测试作业指导书.docx

电能质量测试作业指导书.docx

Q/XXX 电能质量现场测试作业指导书(范本)编写:年月日审核:年月日批准:年月日工作负责人:作业日期: 年月日时至年月日时安徽省电力公司本作业指导书适用于XX供电公司电力谐波现场测试工作。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书、所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)GB/T 18481—2001电能质量暂时过电压和瞬态过程GB/T 15945—1995电能质量电力系统频率允许偏差GB12325—90电能质量供电电压允许偏差GB12326-90电能质量电压允许波动和闪变GB/T15543—19995电能质量三相电压允许不平衡度GB/T14549-93电能质量公用电网谐波国家电网公司K20033 387号变电站管理规范(试行)国家电网公司生K20033 243号防止电气误操作装置管理规定国家电网生技£20053 400号国家电网公司十八项电网重大反事故措施(试行)3测试前工作安排3. 1工作前准备3. 2人员要求3.3仪器仪表3. 4工器具及材料3・5危险点分析及预控措施3. 7人员分工4 测试程序4. 1开工4. 2检修电源的使用1 检修电源接取位置从就近检修电源箱接取;在保护室内工作,保护室内有专用试验电源插座,故检修电源必须接至专用试验电源插座,且在工作现场电源引入处配置有明显断开点的刀闸和漏电保安器2 接取电源时的注意事项接取电源前应先验电,用万用表确认电源电压等级和电源类型无误后,先接测试设备处,再接电源侧;在接取电源时由工作人员接取4. 3测试项目和操作标准4. 3・1以三相四线系统为例,说明三相四线系统的检定项目和操作标准以瑞士LEM公司的PQPT1000系列电能质量分析仪为例说明现场三相四线系统的接线方式黑色接头红色接头关闭工作电源在用户处工作,工作 人员应重新加封在用户处工作,加封单应由用户 签字拆除测试设备及电流、电压的测试 导线拆除电压时应防止短 路或接地数据 处 理启动笔记本电脑,运行PQPT Report(报表生成器)软件,根据谆测开关的电压等级及电流变比,设置各项 参数所设参数应与所测线路实际一致 (#2801开关电压比为2200、电 流比为120、最小短路容量为 1396MVA ),导入现场测试数据 测试数据报表应包括电流奇次谐 波、电流偶次谐波电压奇次谐波、电压偶次谐波及电压频率、不平 衡度、闪变四个部分,所测数据应 准确无误测试数据报表打印并上报测试数据归档应设专人管理4. 3. 2以三相三线系统为例,说明三相三线系统的检定项目和操作标准以瑞士 LEM 公司的PQPT1000系列电能质量分析仪为例说明现场三相三线系统的接线方式红色接头黑色接头三相三线系统5竣工6测试总结7作业指导书执行情况评估。

电能表现场检验作业指导书范文

电能表现场检验作业指导书范文

电能表现场检验作业指导书电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。

2检验依据国家电网公司电力安全工作规程(国家电网安监[ ]664号)关于印发《低压电能表装拆安全措施(试行)》的通知(营计〔〕57号)电能计量装置技术管理规程 DL/T 448-关于规范用户申验业务电能表现场检验工作的通知(闽电营销()884号)3检验条件3.1环境温度:(0~35)℃相对湿度:≤85%3.2现场检验时,当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时,除误差检验不宜开展外,其它检验项目,如电能表接线正确性、电能表功能检查等仍应开展。

3.3负荷相对稳定。

4安全工作要求4.1填用工作票(含低压工作任务单等),并严格遵守《国家电网公司电力安全工作规程》相关规定。

34.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。

4.3至少有两人一起工作,其中一人进行监护。

4.4配置并正确使用合格的安全工器具。

4.5测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。

4.6在接通和断开电流端子时,必须用仪表进行监控。

4.7电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。

4.8现场检验应使用具有漏电及过流保护功能的电源插座。

5检验设备5.1 0.05级及以上三相电能表现场测试仪(以下简称测试仪);5.2 0.2级及以上单相电能表现场测试仪(以下简称测试仪)5.3数字万用表;5.4相序相位表。

6工作程序6.1首检6.1.1办理第二种工作票(或工作任务单)。

6.1.2注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

6.1.3检查电能表、失压仪等设备是否完好无损。

外观整洁无裂痕,标志清晰,螺丝、接线等接触良好。

46.1.4检查被检电能表接线是否正确,推荐用双钳相位伏安表,六角图法检查。

6.1.5具备辅助电源的测试仪,先打开电源开关通电预热。

电能表校验作业指导书

电能表校验作业指导书

电能表校验作业指导书(总9页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电能表校验作业指导书1、适用范围适用于一般三相三线,三相四线制非直通电能表的校验2、安全措施a) 保证人身和设备安全,要求校验现场操作人员必须分辨好被校验电能表的各个端子的位置名称相序等操作时要严谨仔细,防止发生相间短路和触电事故。

b) 在校验过程中,如果发现电压或者电压无显示或者显示不全的情况应当立即停止校验,在于被校验电能表断开所有连接线后在进行检查,并用合适的工具测量被校验电表的电压,电流。

C)校验电能表的过程是带电作业,必须设监护人,一人操作,一人监护。

校验人员应穿戴好安全帽、绝缘鞋等个人防护用具并要佩戴验电笔钳流表等测量用具。

3、仪器设备本部门配置的仪器:QYZ-5813便携式多功能三相电能表校验仪。

其生产单位是秦皇岛洋洲电器机械有限公司。

4、电能表校验步骤电能表校验仪的操作流程首先开启校验仪器电源------接好仪器端测试线------接好电能表端测试线以及钳表------设置检验参数------校验------保存校验结果------拆除电能表端测试线以及钳表------关闭仪器------拆除仪器端测试线------收拾好放回手提箱校验电能表的分类现阶段我公司使用的电能表有两类一是三相四线制的电能表另一种是三相三线制电能表下面分开介绍校验的接线方法.三相三线制电能表接线方法校验仪的Ua Uc Ub (三相三线测量时B相电压必须接到电压端子的公共端COM)电压端子分便接所校电能表的Ua Uc Ub 校验仪的AC两项电流分别接入电能表的Ia Ic .脉冲输入装置插入电能表光电借口,两外一端接入仪器光电端口.接线图如下图所示校验三相四线制电能表的接线方法校验三相四线制电能表时,将仪器的Ua Ub Uc COM 四个电压端子分别接入电能表Ua Ub Uc 和Un .仪器的A B C 三项电流分别接入Ia Ib Ic 脉冲输入装置接入电能表的光电输出端子上。

电能表现场实负荷试验作业指导书

电能表现场实负荷试验作业指导书

第九章电能表现场实负荷试验作业指导书一、工作任务简介本作业指导书适用于山东省电力公司与各地市供电公司结算的各220KV变电站新装及运行中关口电能表和山东省境内上网统调电厂用于电量交易的电能计量装置的现场试验。

现场试验的主要工作是将标准电能表校验仪串入计量点计量回路中,采用标准表法测定关口电能表的实负荷运行误差,并记录。

同时进行电能表电池和时钟等常规检查,并进行相应的记录。

现场试验结束后要根据相应的检定规程对试验数据进行修约处理,并出具检定证书。

二、安全工作要求1.办理变电站(发电厂)第二种工作票。

2.至少有两人一起工作,其中一人进行监护。

3.应在工作区范围设立标示牌或护栏。

4.工作时应戴绝缘手套,并站在绝缘垫上,操作工具绝缘良好。

5.在接通和断开电流端子时,必须用仪表进行监视。

6.电压互感器二次严禁短路,电流互感器二次严禁开路。

三、试验项目运行申电能表应检验以下项目:1.测量实际负荷下电能表的误差;2.多费率电能表内部时钟校准;3.电池检查4.失压记录检查5.多功能电能表检测项目(如果主站端具有远方功能,则该项目不需要):(1)检查各费率电量之和与总电量是否相等(多费率电能表的组合误差);(2)检查电能表内部日历时钟是否正确;(3)检查费率时段设置是否正确;(4)检查电能表访问权限设置及最近编程次数及最近一次编程时间;(5)检查多费率(多功能)电能表的负荷曲线(若电能表具有此项功能);(6)检查最大需量寄存器设置是否正确;(7)检查多费率(多功能)电能表的结算(冻结时间)日是否正确。

6.检查电能表和与之连用的互感器的二次回路接线是否正确;7.检查计量差错和不合理的计量方式。

四、试验条件(一)工作组织与分工经互感器接入式电能表现场试验作业所需人员类别、职责和数量,见表1。

表1 组织人员安排序号人员类别职责作业人数1 工作负责人(1)正确安全的组织工作。

(2)负责检查工作票所列安全措施是否正确完备、是否符合现场实际条件,必要时予以补充。

电能表现场测试作业指导书

电能表现场测试作业指导书

编号:Q/×××电能表现场测试作业指导书
(范本)
编写:年月日
审核:年月日
批准:年月日
工作负责人:
作业日期:年月日时至年月日时
安徽省电力公司
1适用范围
本作业指导书适用于XX供电公司电能表现场测试工作。

2引用文件
JJG596-1999 电子式电能表检定规程
JJG1027-1991 测量误差及数据处理技术规范
JJG307-1988 交流电能表(电度表)检定规程
JJG569-1988 最大需量电能表(电度表)检定规程(试行)
JJF1055-1997 交流电能表现场校验技术规范
DL/T614-1997 多功能电能表
DL/T448-2000 电能计量装置技术管理规程
《国家电网公司电力安全工作规程》(变电站和发电厂电气部分)(试行)Q/TGD207.10-2005 铜陵供电公司《测量管理体系手册》
3测试前工作安排
3.1工作前准备
3.2人员要求
3.3仪器仪表
3.4工器具及材料
3.5危险点分析及预控措施
3.6人员分工
4测试程序
4.1开工
4.2
测试项目和操作标准
4.3竣工
5 测试总结
6 作业指导书执行情况评估。

电能表现场校验资料书要点

电能表现场校验资料书要点

电能表现场校验资料书一.使用注意事项:1.设备通电使用前,应保证可靠接地。

2.设备通电使用前,应确认面板上的Ua/外部供电电源选择开关是处于哪种状态:该开关按下即选择了通过Ua与U0提供设备工作电源,供电范围为AC80V-400V,该状态下,严禁把电源线插入外220V插座。

该开关浮起(同时指示灯亮)即选择了通过外220V插座提供设备工作电源,供电范围为AC220V±10%。

3.严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。

4.严禁在设备通电工作状态下用手去触摸面板上的各端子。

5.正确连接测试导线,正确设置电流输入方式,输入相应量限内的电流和电压量。

切记电流输入值不得超过所选端子额定值的120%。

7.设备按键采用轻触薄膜按键,应防止用锐器或指甲按压。

应注意防水、防潮,存放于干燥处。

严禁在潮湿及有腐蚀性气体的环境中使用。

8.在夹钳形互感器时,一定要让电流线从钳形互感器的圆孔中穿过,钳口要合严,不要将线夹到钳口上,以免影响测量精度。

二.产品功能与特点1.三相电流、电压、有功功率、无功功率、功率因数、角度、频率等电参数的高精度测量。

2.三相有功和无功感应式、电子式电能表以及其它多种电工仪表的现场校验。

3.计量装置综合误差的现场校验。

4.六角图实时显示,接线错误瞬间识别,窃电行为尽在掌握。

5.电流输入有端子和钳表两种方式可选,最大可测电流500A6.可配微机,通过RS232串行口对设备内的数据进行管理,真正实现无纸化办公。

7.大屏幕液晶中文菜单显示,一目了然,方便操作。

8.极强的现场负荷适应能力,工作稳定可靠。

9.可通过电源插座(AC220V)供电也可直接从电网取电(AC80-400V)工作,充分考虑现场使用条件。

10.CT变比高精度测量。

11.存贮200块被校表的测量数据轻松完成。

13.可配备三相精密测试电源,作为三相检定装置使用。

3三.面板说明1.面板平面图2.面板说明1) A相电流串接输入端子,黑为低端。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电能表现场检验作业指导书1适用范围本作业指导书适用于电能表的现场首检、周期检验和用户申验。

2检验依据国家电网公司电力安全工作规程(国家电网安监[2009]664号)关于印发《低压电能表装拆安全措施(试行)》的通知(营计〔2011〕57号)电能计量装置技术管理规程 DL/T 448-2000关于规范用户申验业务电能表现场检验工作的通知(闽电营销(2009)884号)3检验条件3.1环境温度:(0~35)℃相对湿度:≤85%3.2现场检验时,当负荷电流低于被检电能表标定电流的10%或功率因数低于0.5时,除误差检验不宜开展外,其它检验项目,如电能表接线正确性、电能表功能检查等仍应开展。

3.3负荷相对稳定。

4安全工作要求4.1填用工作票(含低压工作任务单等),并严格遵守《国家电网公司电力安全工作规程》相关规定。

4.2参照《低压电能表装拆安全措施(试行)》要求做好安全措施。

4.3至少有两人一起工作,其中一人进行监护。

4.4配置并正确使用合格的安全工器具。

4.5测试仪和试验端子之间的连接导线应有良好的绝缘,中间不允许有接头。

4.6在接通和断开电流端子时,必须用仪表进行监控。

4.7电压互感器二次回路严禁短路,电流互感器二次回路严禁开路。

4.8现场检验应使用具有漏电及过流保护功能的电源插座。

5检验设备5.1 0.05级及以上三相电能表现场测试仪(以下简称测试仪);5.2 0.2级及以上单相电能表现场测试仪(以下简称测试仪)5.3数字万用表;5.4相序相位表。

6工作程序-3-6.1首检6.1.1办理第二种工作票(或工作任务单)。

6.1.2注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

6.1.3检查电能表、失压仪等设备是否完好无损。

外观整洁无裂痕,标志清晰,螺丝、接线等接触良好。

6.1.4检查被检电能表接线是否正确,推荐用双钳相位伏安表,六角图法检查。

6.1.5具备辅助电源的测试仪,先打开电源开关通电预热。

6.1.6按极性、相别标志将测试仪测试导线接入电压、电流回路。

6.1.7用万用表检查测试仪的电压、电流回路,电流二次回路不应开路,电压二次回路不应短路。

6.1.8根据现场电能表的电压、最大电流(最大值)规格,手动选择测试仪合适的电压、电流量程,接线方式,设置电表脉冲常数,选择误差测量功能。

6.1.9打开试验接线盒罩壳,先串联接入测试仪电流回路,再并联接入电压回路,确认接线正确、牢固可靠。

6.1.10逐相缓慢打开接线盒电流回路的短路片,同时监视测试仪的电流指示,确认电流回路未开路后,再完全打开短路片,记录电压、电流值。

6.1.11待电压、电流值稳定后,再次手动选择合适的电压、电流量程或切换回自动量程模式,采用光电或脉冲取样方式进行现场检验。

6.1.12在测试仪达到热稳定后,且在负荷相对稳定的状态下,测量误差。

测量次数一般不得少于2次,取其平均值作为测量结果。

当测量结果在最大允许值的80%~120%时,至少应再增加2次测量,取多次测量数据的平均值作为测量结果。

测量结果不应超过被检表等级指标。

6.1.13恢复接线盒电流回路的短路片,并确认短接可靠。

6.1.14先拆除电压回路,再拆除电流回路接线,恢复试验接线盒罩壳。

6.1.15拆下脉冲线,检查被检电能表的显示是否正常。

6.1.16关闭测试仪电源。

6.1.17电能表功能检查(适用于多功能表)(1)检查电能表的显示、按钮是否正常。

(2)电能表内部时钟检查。

检查被检电能表内的日历时钟,日历应与当前日期一致,时间与北京时间相差应小于等于3min。

(3)电池检查。

检查电能表是否存时钟电池欠压、停电抄表电池欠压指示。

(4)失压记录检查。

检查多功能电能表事件记录寄存器,并记录所计的失压次-4-数和起止时间。

(5)检查电能表是否存在故障报警。

(6)检查费率时段设置是否正确。

(7)检查最大需量寄存器的需量周期、滑差间隔是否正确。

(8)检查多功能电能表的结算日是否正确。

(9)记录最后编程日期。

6.1.18在工作单上记录检验结果,电能表、失压仪显示数据。

6.1.19清理工作现场,施加铅封并经用户代表签字确认。

6.1.20撤离工作现场后,办理工作终结手续。

6.2周期检验6.2.1办理第二种工作票(或工作任务单)。

6.2.2注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

6.2.3检查电能计量装置(包括计量柜、电能表、试验接线盒、失压仪及二次回路等)的铅封情况,经在场人员确认完好无损后做好记录。

6.2.4检查电能表、失压仪等设备是否完好无损。

外观整洁无裂痕,标志清晰,螺丝、接线等接触良好。

6.2.5检查被检电能表接线是否正确,推荐用双钳相位伏安表,六角图法检查。

6.2.6具备辅助电源的测试仪,先打开电源开关通电预热。

6.2.7按极性、相别标志将测试仪测试导线接入电压、电流回路。

6.2.8用万用表检查测试仪的电压、电流回路,电流二次回路不应开路,电压二次回路不应短路。

6.2.9根据现场电能表的电压、最大电流(最大值)规格,手动选择测试仪合适的电压、电流量程,接线方式,设置电表脉冲常数,选择误差测量功能。

6.2.10打开试验接线盒罩壳,先串联接入测试仪电流回路,再并联接入电压回路,确认接线正确、牢固可靠。

6.2.11逐相缓慢打开接线盒电流回路的短路片,同时监视测试仪的电流指示,确认电流回路未开路后,再完全打开短路片,记录电压、电流值。

6.2.12待电压、电流值稳定后,再次手动选择合适的电压、电流量程或切换回自动量程模式,采用光电或脉冲取样方式进行现场检验。

6.2.13在测试仪达到热稳定后,且在负荷相对稳定的状态下,测量误差。

测量次数一般不得少于2次,取其平均值作为测量结果。

当测量结果在最大允许值的80%~120%时,至少应再增加2次测量,取多次测量数据的平均值作为测量结果。

测量结果不应-5-超过被检表等级指标。

6.2.14恢复接线盒电流回路的短路片,并确认短接可靠。

6.2.15先拆除电压回路,再拆除电流回路接线,恢复试验接线盒罩壳。

6.2.16拆下脉冲线,检查被检电能表的显示是否正常。

6.2.17关闭测试仪电源。

6.2.18电能表功能检查(适用于多功能表)(1)检查电能表的显示、按钮是否正常。

(2)电能表内部时钟检查。

检查被检电能表内的日历时钟,日历应与当前日期一致,时间与北京时间相差应小于等于3min。

(3)电池检查。

检查电能表是否存时钟电池欠压、停电抄表电池欠压指示。

(4)检查电能表是否存在故障报警。

6.2.19必要时,对以下项目进行检查:(1)失压记录检查。

检查多功能电能表事件记录寄存器,并记录所计的失压次数和起止时间。

(2)检查费率时段设置是否正确。

(3)检查最大需量寄存器的需量周期、滑差间隔是否正确。

(4)检查多功能电能表的结算(冻结时间)日是否正确。

(5)检查并记录最后编程日期。

6.2.20在工作单上记录检验结果,电能表、失压仪显示数据。

6.2.21清理工作现场,施加铅封并经用户代表签字确认。

6.2.22撤离工作现场后,办理工作终结手续。

6.3用户申验6.3.1与用户约定现场检验时间,通知用户到场。

6.3.2办理低压工作任务单及打印“电能表现场检验记录单”。

6.3.3注意工作区域与带电设备应保持足够的安全距离。

防止误碰开关等操作设备。

6.3.4开展检验前,应对“电能表现场检验记录单” 中系统打印的电表参数等信息进行现场核对,如与现场不一致,应记录现场实际信息。

并请用户对现场电能表型号、资产编码、底度等信息进行确认。

6.3.5检查电能计量装置(包括计量柜、箱、电能表、铅封等)的情况,经在场用户确认完好无损后做好记录开始检验(被检电能表必须具有完整、完好的铅封方可检验)。

6.3.6单相电能表检验步骤-6-(1)选择量程与当前电能表负荷相匹配的电流钳,不能确定当前负荷大小的应先使用最大的量程进行试验。

(2)进行单相电能表现场校验时,现场测试仪电压取样点和电源应接到电能表的进线端,电流钳应取至电能表相线的负载端(出线端)。

以防止由于电能表的功耗和测试仪的功耗影响校验正确性。

(3)打开电能表接线盒罩壳,将测试仪的电压测试导线接至被检单相电能表相线进线端,电流钳表接入被检单相电能表相线负载端,确认接线正确、牢固可靠。

(4)打开测试仪电源开关,选择电流量程,设置电表脉冲常数,选择误差测量功能。

(5)采用光电或脉冲取样方式进行现场检验。

(6)记录电压、电流值和检验误差值。

(7)在测试仪达到热稳定后,且在负荷相对稳定的状态下,测量误差。

测量次数一般不得少于2次,取其平均值作为测量结果。

当测量结果在最大允许值的80%~120%时,至少应再增加2次测量,取多次测量数据的平均值作为测量结果。

测量结果不应超过被检表等级指标。

在“电能表现场检验记录单”上记录检验结果等数据。

(8)拆除试验接线,恢复电能表接线盒罩壳。

(9)关闭测试仪电源。

6.3.7三相电能表检验步骤(1)检查被检电能表接线是否正确,推荐用双钳相位伏安表,六角图法检查。

(2)具备辅助电源的测试仪,先打开电源开关通电预热。

(3)按极性、相别标志将测试仪测试导线接入电压、电流回路。

(4)用万用表检查测试仪的电压、电流回路,电流二次回路不应开路,电压二次回路不应短路。

(5)根据现场电能表的电压、最大电流(最大值)规格,手动选择测试仪合适的电压、电流量程,接线方式,设置电表脉冲常数,选择误差测量功能。

(6)打开试验接线盒罩壳,先串联接入测试仪电流回路,再并联接入电压回路,确认接线正确、牢固可靠。

(7)逐相缓慢打开接线盒电流回路的短路片,同时监视测试仪的电流指示,确认电流回路未开路后,再完全打开短路片,记录电压、电流值。

(8)待电压、电流值稳定后,再次手动选择合适的电压、电流量程或切换回自-7-动量程模式,采用光电或脉冲取样方式进行现场检验。

(9)在测试仪达到热稳定后,且在负荷相对稳定的状态下,测量误差。

测量次数一般不得少于2次,取其平均值作为测量结果。

当测量结果在最大允许值的80%~120%时,至少应再增加2次测量,取多次测量数据的平均值作为测量结果。

测量结果不应超过被检表等级指标。

在“电能表现场检验记录单”上记录检验结果等数据。

(10)恢复接线盒电流回路的短路片,并确认短接可靠。

(11)先拆除电压回路,再拆除电流回路接线,恢复试验接线盒罩壳。

(12)拆下脉冲线,检查被检电能表的显示是否正常。

(13)关闭测试仪电源。

6.3.8施加铅封,清理工作现场。

6.3.9“电能表现场检验记录单”经检验员与用户双方签字确认。

6.3.10根据“电能表现场检验记录单”,填写“现场检验结果通知单”(转室内检定的无需向用户提供此通知单),经检验员签字后,加盖检测专用章,一式二联,一份交给用户,一份供电方存档。

相关文档
最新文档
