E+H质量流量计测密度参数设置

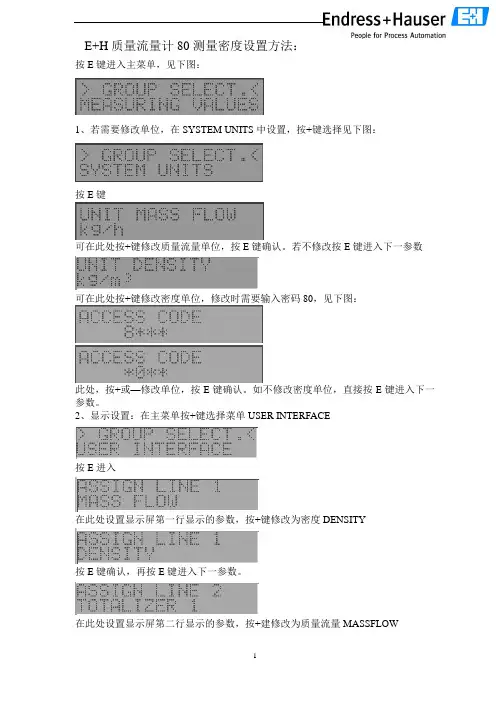

E+H质量流量计80测量密度设置方法：按E键进入主菜单，见下图：1、若需要修改单位，在SYSTEM UNITS中设置，按+键选择见下图：按E键可在此处按+键修改质量流量单位，按E键确认。
若不修改按E键进入下一参数可在此处按+键修改密度单位，修改时需要输入密码80，见下图：此处，按+或—修改单位，按E键确认。
如不修改密度单位，直接按E键进入下一参数。
2、显示设置：在主菜单按+键选择菜单USER INTERFACE按E进入在此处设置显示屏第一行显示的参数，按+键修改为密度DENSITY按E键确认，再按E键进入下一参数。
在此处设置显示屏第二行显示的参数，按+建修改为质量流量MASSFLOW按E键确认，再按E键进入下一参数。
3、量程设置（1）第一路电流输出设置密度输出按+或—键选择菜单至CURRENT OUTPUT 1按E键进入此处设置电流输出分配，修改为DENSITY按E键确认。
按E 键进入下一参数按E键在此处设置4mA的对应值。
按+键修改为相应的值，按E键确认。
在此处设置20mA的对应值。
按+键修改为相应的值，按E键确认。
（2）第二路电流输出设置流量输出——根据仪表型号有些没有第二路电流输出2此处应为CURRENT OUTPUT 2，按E 键进入按E键按E键此处设置量程，按+或—修改量程，按E 键确认。
E+H 80质量流量计测量密度的调整注意：●只有当用户对流体的密度非常了解时，如实验室分析的数据准确、实时，才能进行现场密度调试。
●使用此方法校正时，流体的密度和仪表测量值的密度偏差不得大于±10%，若大于时可分两步或三步进行校正。
校正步骤：●保证测量管中充满介质，没有气泡。
●若是重新加入介质，须等待测量管与介质的温度一致时方能校正。
1、按E键进入主菜单，如右图2、按+或-键选择密度校正的主菜单PROCESSPARAMETE。
3、按E键进入，并一直按E键直到出现右图所示参数，DENSITY SET V AL1，此处需输入介质的化验密度值。
