几种简单的占空比可调脉冲电路
占空比可调电路原理
占空比可调电路原理占空比可调电路是一种能够调节脉冲信号的占空比的电路，其中占空比是指脉冲信号中高电平的持续时间与一个完整脉冲周期内的持续时间之比。
占空比可调电路通常由一个可变的控制信号和一个封锁或开关电路组成，用于产生不同占空比的脉冲信号。
占空比可调电路常用于各种应用，如直流电机驱动、PWM调光、音频信号调制等领域。
在这些应用中，占空比的调节对于实现特定的功能和性能是至关重要的。
在占空比可调电路中，一个常见的原理是使用梯形波产生器。
梯形波产生器由一个稳压源、一个电压控制开关和一个电容组成。
控制信号通过改变电压控制开关的状态来调节脉冲信号的占空比。
当电压控制开关处于导通状态时，电容开始充电，脉冲信号的高电平部分开始。
当电压控制开关处于关断状态时，电容开始放电，脉冲信号的低电平部分开始。
通过改变电容充电和放电的时间，可以调节脉冲信号的占空比。
另一个常用的占空比可调电路是使用555定时器。
555定时器是一种集成电路，可以用于产生各种不同频率和占空比的脉冲信号。
在占空比可调电路中，555定时器可以被配置为工作在单稳态模式下，其中占空比可以通过改变外部电阻和电容的数值来调节。
通过改变电阻和电容的数值，可以改变555定时器中的充电和放电时间，进而调节脉冲信号的占空比。
此外，占空比可调电路还可以使用微控制器或数字信号处理器来实现。
在这种情况下，使用数字控制信号来控制脉冲信号的占空比。
通过编程和控制算法，可以根据实际应用需求精确地调节占空比。
占空比可调电路有着广泛的应用。
在直流电机驱动中，通过调节占空比可以改变电机的转速，实现精确的控制。
在PWM调光中，通过调节占空比可以控制灯光的亮度。
在音频信号调制中，占空比可调电路可以实现音频信号的编码和解码。
总结起来，占空比可调电路是一种能够调节脉冲信号占空比的电路。
它可以通过改变电容充放电时间、改变外部电阻和电容数值、或使用数字控制信号等方式来实现。
占空比可调电路在各种应用中都有着重要的作用，能够实现精确的控制和调节功能。
NE555电路应用带占空比和频率独立调节电路
555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍单稳类电路单稳工作方式，它可分为3种。
见图示。
图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任最简单的形式；1.2.2电路则带有一个RC微分电路。
（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2输入。
见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2电路。
的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用，R1和R2起直无稳类电路第三类是无稳工作方式。
电位器控制pwm占空比电路
电位器控制pwm占空比电路

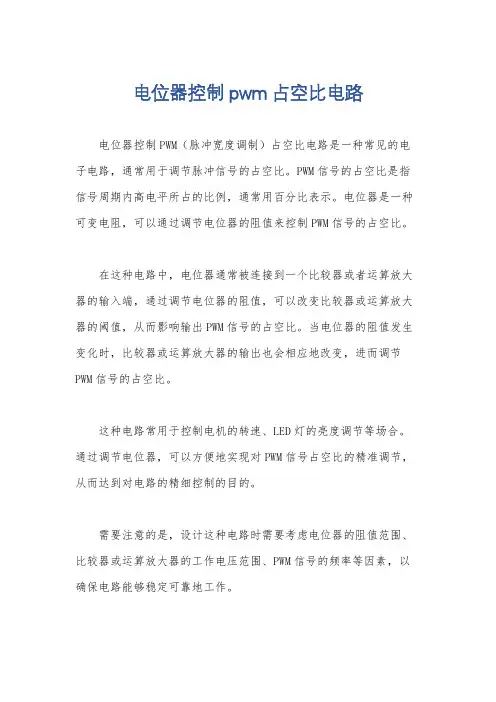

电位器控制PWM（脉冲宽度调制）占空比电路是一种常见的电子电路，通常用于调节脉冲信号的占空比。
PWM信号的占空比是指信号周期内高电平所占的比例，通常用百分比表示。
电位器是一种可变电阻，可以通过调节电位器的阻值来控制PWM信号的占空比。
在这种电路中，电位器通常被连接到一个比较器或者运算放大器的输入端，通过调节电位器的阻值，可以改变比较器或运算放大器的阈值，从而影响输出PWM信号的占空比。
当电位器的阻值发生变化时，比较器或运算放大器的输出也会相应地改变，进而调节PWM信号的占空比。
这种电路常用于控制电机的转速、LED灯的亮度调节等场合。
通过调节电位器，可以方便地实现对PWM信号占空比的精准调节，从而达到对电路的精细控制的目的。
需要注意的是，设计这种电路时需要考虑电位器的阻值范围、比较器或运算放大器的工作电压范围、PWM信号的频率等因素，以确保电路能够稳定可靠地工作。
总的来说，电位器控制PWM占空比电路是一种灵活、常用的电子电路，能够实现对PWM信号占空比的精确调节，具有广泛的应用前景。
几种PWM控制方法
几种PWM控制方法PWM（脉宽调制）是一种广泛应用于电子设备中的控制方法，通过控制信号的脉冲宽度来改变电路或设备的输出功率。
以下是几种常见的PWM 控制方法：1.定频PWM控制定频PWM控制是一种简单而常见的PWM控制方法，通过将固定频率的脉冲信号与一个可变的占空比相乘来实现控制。
脉冲的高电平时间代表设备处于工作状态的时间比例，而低电平时间代表设备处于停止状态的时间比例。
定频PWM控制可通过调整脉冲的占空比来改变输出功率，但频率固定不变。
2.双边PWM控制双边PWM控制是一种可调节频率和占空比的PWM控制方法。
与定频PWM不同的是，双边PWM控制可以根据需求调整脉冲的频率和占空比。
通过改变脉冲的频率和占空比，可以获得较高的精度和更灵活的控制效果。
3.单脉冲宽度调制（SPWM）单脉冲宽度调制是一种通过调整脉冲宽度的PWM控制方法。
与常规PWM不同的是，SPWM控制中只有一个脉冲被发送，其宽度和位置可以根据需求进行调整。
SPWM控制常用于逆变器和交流驱动器等高精度要求的应用，可以实现比其他PWM控制方法更精确的波形控制。
4.多级PWM控制多级PWM控制是一种在多个层次上进行PWM调制的控制方法。
通过将一系列的PWM信号级联起来，每个PWM信号的频率和占空比不同，可以实现更高精度和更复杂的波形控制。
多级PWM控制常用于高性能电机驱动器、中央处理器(CPU)和功率放大器等需要高精度信号处理的应用。
5.空间矢量调制（SVPWM）空间矢量调制是一种通过调整电压矢量的方向和大小来实现PWM控制的方法。
SVPWM通过控制电压矢量之间的切换来生成输出波形，可以实现较高的电压和电流控制精度。
空间矢量调制常用于三相逆变器、电子制动器和无刷直流电机等高功率应用中，可以实现高质量的输出波形。
6.滑模PWM控制滑模PWM控制是一种通过添加滑模调节器来实现PWM控制的方法。
滑模调节器可以通过反馈控制来实现系统的快速响应和鲁棒性，从而实现更好的控制效果。
占空比可调的矩形波发生电路
占空比可调的矩形波发生电路1简介可调的矩形波发生电路是一种用于产生矩形波信号的电路，其特点是可以调节其占空比。
矩形波是在电子电路中最常用的波形之一，它可以用来制作各种谐波，也可以用来检测脉冲信号中的脉冲宽度。
一般来说，矩形波是由一个持续变化的脉冲序列组成的，它拥有脉冲上升和下降沿，从而具有定义良好的占空比。
可调的矩形波发生器是一种特殊的电路，它可以通过调整参数来控制脉冲的占空比，从而改变矩形波的其他特性，如频率、幅度等。
2原理可调的矩形波发生电路通常由两个主要部分组成：信号处理电路与比较电路。
信号处理电路由一组基于非线性特性的元件组成，如反相器，好多晶体管等，它们可以产生改变形状的余弦电压、正弦电压等曲线。
这种曲线的变化将随着输入电压的变化而变化，并将曲线的半周期变更为矩形波，从而产生了脉冲序列。
比较电路的作用是检测每个脉冲的占空比。
它包括两个参考电压，一个是可调电压，另一个是固定值。
当由信号处理部分输出的电压高于可调参考电压时，比较电路就会产生一个高电平输出信号；当电压低于可调参考电压时，比较电路就会产生一个低电平输出信号。
通过改变可调参考电压，可以调节每个脉冲的占空比，从而改变矩形波的其他特性。
3应用可调的矩形波发生器的应用在电子领域非常广泛，它可以用于各种数据通信设备、电力系统调控以及脉冲调制、脉冲宽度调节等。
例如，在数据传输方面，可调的矩形波发生器可以用来识别发射器模式和调整脉冲宽度，从而调节信号的传输速率。
在电力系统调控中，它可以用来实现电压和频率调整功能，从而保证系统的正常运行。
另外，它还可以用于实现脉冲调制和脉冲宽度调节，从而实现某些简单的数字信号接收与处理功能。
4结论可调的矩形波发生电路是一种用于产生矩形波信号的电路，其特点是可以调节其占空比。
它包括信号处理部分和比较部分，可以通过改变可调参考电压来调节每个脉冲的占空比，从而改变矩形波信号的其他特性。
可调的矩形波发生电路的应用非常广泛，它可以用于数据传输，电力系统调控以及脉冲调制和脉冲宽度调节等。
占空比可调电路
占空比可调电路一、引言占空比可调电路是一种常见的电路，它可以通过改变输入信号的占空比来控制输出信号的幅值和频率。
这种电路在工业控制、电力电子、通信等领域都有广泛应用。
二、占空比可调电路的基本原理占空比可调电路是由一个周期性信号源和一个开关管组成的。
当开关管导通时，周期性信号源的输出被传递到负载上；当开关管截止时，负载断开与周期性信号源之间的连接。
因此，在不同占空比下，输出信号的幅值和频率都会发生变化。
三、占空比可调电路的分类根据开关管类型，占空比可调电路可以分为晶闸管型和场效应管型两类。
晶闸管型：晶闸管型占空比可调电路主要由晶闸管、反并联二极管和控制触发器组成。
其中控制触发器可以通过改变触发脉冲宽度来实现对晶闸管导通时间的控制。
场效应管型：场效应管型占空比可调电路主要由MOSFET（金属氧化物半导体场效应晶体管）和反并联二极管组成。
其中MOSFET的导通时间可以通过改变控制信号的电压来控制。
四、占空比可调电路的应用占空比可调电路在工业控制、电力电子、通信等领域都有广泛应用。
1. 工业控制：占空比可调电路可以用于变频器、直流调速器等设备中，实现对电机转速的控制。
2. 电力电子：占空比可调电路可以用于开关电源、逆变器等设备中，实现对输出功率的控制。
3. 通信：占空比可调电路可以用于数字信号处理中，实现对数字信号的采样和重构。
五、占空比可调电路的优缺点优点：1. 可以实现对输出信号幅值和频率的精确控制。
2. 可以通过改变输入信号的占空比来实现输出信号的幅值和频率调节。
3. 适用范围广泛，可以应用于工业控制、电力电子和通信等领域。
缺点：1. 开关管导通时会产生较大的开关损耗，并且会产生较大的EMI（Electromagnetic Interference）噪声。
2. 需要精密的控制电路，因此成本较高。
六、结论占空比可调电路是一种常见的电路，它可以通过改变输入信号的占空比来控制输出信号的幅值和频率。
该电路适用范围广泛，在工业控制、电力电子和通信等领域都有广泛应用。
51单片机实现PWM波占空比可调
51单片机实现PWM波占空比可调单片机实现PWM波占空比可调的方法有很多种，下面将详细介绍一种常见的实现方式。
PWM（脉冲宽度调制）是一种常用的数字信号调制技术，可以通过改变脉冲的高电平时间来控制电平的占空比，从而实现对信号的调节。
在单片机中，可以使用定时器/计数器模块来生成PWM波，并通过改变计数器的值来调整占空比。
以AT89C51单片机为例，以下是实现PWM功能的步骤：1.设置定时器模式：选择合适的定时器模式来生成所需的PWM信号。
AT89C51单片机有定时器/计数器模块，可以选择模式2，该模式下定时器有自动重装载功能，能够方便地实现周期性的PWM波。
3. 设置PWM参数：根据需要调节的占空比，计算出所需的高电平时间和低电平时间。
通常，PWM波的高电平时间与低电平时间之和等于一个周期的时间（定时器的重装载值）。
例如，如果需要一个占空比为60%的PWM波，周期为20ms，则高电平时间为「20ms * 60% = 12ms」，低电平时间为「20ms - 12ms = 8ms」。
4.设置PWM引脚：选择一个合适的IO口作为PWM波的输出引脚，并在程序中设置该引脚为输出模式。
5.编写中断服务程序（ISR）：针对定时器溢出中断（TOF）编写中断服务程序。
每当定时器溢出时，PWM波应该翻转输出引脚的电平，以实现所需的占空比。
6.初始化定时器和中断：在程序初始化阶段，将定时器设为所需的模式，设置中断向量表中的对应中断服务函数，并开启定时器中断。
7.主循环中设置占空比：在主循环中，通过改变定时器的初值来实现不同占空比的调节。
将计算得到的高电平时间和低电平时间分别赋值给定时器初值，即可实现占空比的调整。
通过上述步骤，我们可以实现占空比可调的PWM波。
在实际应用中，可以根据需要进行适当的优化和改进，例如增加输入口的设置，使得用户可以通过外部按键或旋钮来实时调整占空比，从而更加灵活地控制PWM波的输出。
总结：通过合适的定时器模式、初值设置和中断服务程序编写，配合适当的IO口配置和占空比计算，我们可以在单片机中实现占空比可调的PWM波。
占空比可调的方波发生器电路设计(0~100%可调)
华中师范大学武汉传媒学院课程设计课程名称__________________题目__________________专业__________________ 班级__________________ 学号__________________ 姓名__________________ 成绩__________________ 指导教师_________________________年_______ 月_______日实现占空比可调发生器1.目标（1）占空比可调范围0<D<100%（2）输出方波电压值：Vo=2v（3）振荡频率：f=1kHz（4）波形稳定2.思路根据555定时器改变阀值电压的值使之输出高电平或低电平的原理，就可以产生方波，通过电位器改变电阻的阻值来控制高低电平的时间就可以调节占空比了；通过调节输入的电压值，再通过万用表测量输出的电压值就可以保证输出幅度为某一定值；根据振荡频率公式，已知电阻值和输出振荡频率就可以算出需要电容值，以保证振荡频率为某一定值；为保证波形稳定，采用差分电路形式，用555定时器组成的多谐振荡器的振荡频率受电源电压和温度变化的影响很小；而为了简化电路及运算，采用两个二极管的单向导电特性，使电容器的充放电回路分开，回路不再重复，计算更加简便。
3.电路图（1）输入模块二极管D1，D2的单向导电性，使电容器C的充放电回路分开，调节电位器，就可以调节多谐振荡器的占空比。
（2）处理模块：555定时器各引脚功能如下：1脚：外接电源负极或接地（GND）。
2脚：TR触发输入。
3脚：输出端（OUT或Vo）。
4脚：RD复位端，移步清零且低电平有效，当接低电平时，不管TR、TH输入什么，电路总是输出“0”。
要想使电路正常工作，则4脚应与电源相连。
5脚：控制电压端CO(或VC)。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
占空比可调电路原理
占空比可调电路原理占空比可调电路基于脉宽调制（PWM）原理，使输出的信号的高电平和低电平之间的时间比例（占空比）可以调节。
这种电路常用于直流电机控制、节能灯控制和电源系统。
占空比可调电路通常通过改变输入信号的脉冲宽度来控制输出信号的占空比。
一种常见的占空比可调电路如下：1. 555计时器电路：555计时器是一种集成电路，可用于产生PWM信号。
它有三个比较器，两个可控制电平的电压比较器，一个可调控占空比和频率的电阻电容集成片。
通过调节集成片的电阻和电容值，可以实现不同的占空比控制。
2. 比较器电路：使用比较器可以将模拟信号转换为数字信号，然后通过数字信号处理器（DSP）或微控制器（MCU）来控制占空比。
通过调节比较器电路的输入电压或参考电压，可以实现占空比的调节。
3. 可控开关电路：利用可控开关器件（如场效应管、三极管等）来实现占空比的调节。
通过调节开关器件的通断时间，可以改变输出信号的占空比。
例如，使用MOSFET可控开关的占空比可调电路可以通过改变MOSFET的导通时间和断开时间来控制占空比。
在占空比可调电路中，常用的控制方法有：1. 脉冲宽度可调：通过改变输入脉冲信号的宽度来改变输出信号的占空比。
可以使用可调电阻、电位器或数字信号来实现。
2. 频率可调：通过改变输入脉冲信号的频率来改变输出信号的占空比。
可以使用可调频率发生器或外部时钟源来实现。
3. 电流限制控制：通过控制输入信号和输出负载之间的电流流动，可以实现占空比的控制。
例如，在直流电机控制中，可以通过调整电机驱动器的输入电流来改变占空比。
4. 模拟控制：通过使用模拟电路元件（如运放等）来发生波形调整，进而调整占空比。
5. 数字控制：通过使用数字控制器或微控制器来实现占空比的调节。
数字控制可以提供更高的精度和灵活性，可以根据需要自动化调整。
随着电子技术的不断发展，占空比可调电路使用广泛，除了上述常用的控制方法外，还有更多复杂的控制电路，例如采用PID控制方法的占空比可调电路等。
555脉冲发生器电路图大全(六款555脉冲发生器电路设计原理图详解)
555脉冲发生器电路图大全（六款555脉冲发生器电路设计原理图详解）555脉冲发生器电路图设计（一）该信号发生器是一个基于NE555制作的。
可用于实验用的信号源。
电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。
有电源指示灯。
电路原理图如下图。
NE555脉冲信号发生器电路原理图信号发生器跳线帽设置频率元件清单PCB图555脉冲发生器电路图设计（二）时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器，如图所示，其中（1）为脉冲频率可调的矩形脉冲发生器，改变电容C可获得超长时间的低频脉冲，调节电位器RP可得到任意频率的脉冲如秒脉冲，1KHz，10KHz等标准脉冲。
由于电容C的充放电回路时间常数不相等，所以图（1）所示电路的输出波形为矩形脉冲，矩形脉冲的占空比随频率的变化而变化。
图（2）所示电路为占空比可调的时钟脉冲发生器，接入两只二极管D1，D2后，电容C 的充放电回路分开。
放电回路为D2，R，内部三极管T及电容C，放电时间T1约等于0.7RC。
充电回路为R’，D1，C，充电时间为T2约等于0.7R’C。
输出脉冲的频率f=1.43/［（R+R’）C］调节电位器RP可以改变输出脉冲的占空比，但频率不变。
如果使R=R’则可获得对称方波。
（1）矩形脉冲发生器（2）占空比可调的脉冲发生器555脉冲发生器电路图设计（三）闸门脉冲发生器（555）电路图555脉冲发生器电路图设计（四）PWM（脉冲宽度调制）是电子技术领域中一项重要的技术，在许多设备中都有PWM的应用，比如电机控制、照明控制等场合。
在没有单片机的场合，如果需要应用PWM，可以使用NE555芯片生成所需的PWM信号。
脉宽调制的占空比：PWM信号保持在高电平的时间百分比被称为占空比。
占空比脉宽调制的频率：PWM信号的频率决定PWM完成一个周期的速度。
如果LED关闭半秒，然后打开LED半秒，那么看起来LED是闪烁的。
555电路运用大全
555电路运用大全
1.稳定的方波发生器：555电路可以被配置成生成稳定的方波信号，这在一些数字电路或通信电路中是很有用的。
2.脉冲宽度调制器（PWM）：555电路可以用于生成占空比可调的PWM 信号，广泛用于电机控制、电压调节和能量转换等领域。
3.电压控制振荡器（VCO）：通过调节控制电压，555电路可以被配置成一个电压控制振荡器。
VCO在频率合成、FM调制和音频合成等领域有广泛应用。
4.脉冲发生器：555电路可以产生固定频率和占空比的脉冲信号，适用于时序控制、定时测量、模拟信号处理等应用。
5.时间延迟器：通过控制电容和电阻的数值，555电路可以实现时间延迟功能，常用于定时开关、风扇延时关闭等应用。
6.多谐振荡器：通过增加电容和电阻，555电路可以配置成多谐振荡器，被广泛应用于音响设备和信号处理中。
7.脉冲调制解调器：通过配置为包络检测器和相干解调器，555电路可以用于数字通信中的脉冲调制解调。
8.频率分频器：555电路可以用作频率分频器，将一个高频输入信号分频为较低频率的输出信号，适用于时钟分频和频率调整应用。
9.触发器：555电路可以被用作触发器，用于时序控制、缓冲与放大信号等。
10.超声波发生器：通过使用声音压电换能器，555电路可以被配置为超声波发生器，常用于超声波清洗仪、超声波测距器等设备。
一种利用比较器实现占空比可调PWM信号的电路分析与应用
三、电路应用及总结
对于该电路产生的 PWM 信号，其频率和占空比调节范围的精度主要取决于外围元件（R3、
R4、R6、R7、R8、C1）参数，所以决定这两个变量的元件精度需要控制在一定范围内。
此电路使用一个比较器和 RC 来产生锯齿波形，用电源产生直流基准电压，再用一个比
较器来产生 PWM 输出信号。这个电路存在的一个问题是 PWM 脉冲频率调整不方便，同时，由
+ VL*
R1 / / R2
， B=
A
R1+ R2 / / R5
R1 / / R2 + R5
VCC* R2 / / R5 + VH* R1 / / R2 ）。 R1 + R2 / / R5 R1 / / R2 + R5
这样，电容 C1 就完成了一个完整的充放电循环，同时按照此循环过程不断进行充放电，
比较器型号不同），并对输出 PWM 信号进行数据测试。
以下为 U1 同相输入和输出波形图（图七）、同相与反向输入波形图（图八）、Vout2 与 Vout 波形图（图九）：
图七 U1A 同相输入和输出波形 图八 同相与反向输入波形
图九 Vout2 与 Vout 波形
以下为实际测试数据：
参数
频率 f
于电位器精度的限制，难以精确控制占空比。若条件成熟，可以考虑使用数字式电位器来替
代机械式电位器实现更精确的控制。
但对于分立元件电路来讲，这类电路的优点是外围元件数量少、切实可行而又成本低廉，
便于电子产品开发和后期检验维修使用，能够满足电子产品开发过程中对于背光亮度控制的
基本技术要求。
参考文献 [1] 段九州，振荡电路实用设计手册，辽宁：辽宁科学技术出版社，2002.8. [2] ANALOG DEVICES Datasheet.AD9851.PDF. [EB/OL].[2010-11-24]. /zh/rfif-components/direct-digital-synthesis-dds/ad985 1//product.html
可调占空比的方波发生电路
可调占空比的方波发生电路
可调占空比的方波发生电路是指可以实现方波输出信号的占空比（即高电平与低电平时间的比值）可调的电路。
这种电路在通信、控制、测量等领域有广泛的应用。
以下是一种常见的可调占空比的方波发生电路：
该电路主要由555定时器、电阻R1、R2、电容C1和可调电阻R3组成。
555定时器具有双稳态特性，可以产生稳定的矩形脉冲信号。
当555定时器的输出信号为高电平时（Uo=1），R1上的电压会通过C1进行充电，当电压达到2.5V时，555定时器输出信号跳变为低电平（Uo=0）。
此时，R2上的电压通过C1进行放电。
当555定时器的输出信号为低电平时，可调电阻R3的阻值会影响电路的充放电时间常数，从而改变输出信号的占空比。
通过调整R3的阻值，可以实现占空比的可调。
此外，还可以通过改变R1、R2、C1的值来调整电路的频率和输出信号的幅值。
总之，该电路利用555定时器的双稳态特性实现占空比可调的方
波输出，通过调整可调电阻R3的值，可以实现占空比的可调。
几种简单的占空比可调脉冲电路
几种简单的占空比可调脉冲电路几种简单的占空比可调脉冲电路常用的PWM 电路的实质就是一个方波周期一定占空比可调电路，它的基本工作原理是将一个频率一定的锯齿波信号与一个直流控制电压在比较器进行比较，当直流控制电压改变时，输出占空比就跟随改变。
在没有专用PWM 电路的情况下，可以使用以下介绍的电路。
1.使用双比较器构成的占空比可调电路图1是双比较器构成的占空比可调电路，电路使用一片双比较器，比较器（1）为一个方波振荡器，在其振荡电容上引出锯齿波送到比较器（2）的反相输入端，比较器（2）的同相输入端接控制电压，调节RP 即可调节输出的占空比（即输出脉宽），其工作波形如图2所示。
由图可知，直流控制电压越高，输出脉宽越宽，占空比越大；反之，脉宽变窄、占空比变小，而输出频率由锯齿波的频率决定。
2.使用单运放的占空比可调电路电路如图3所示，单运放构成一个脉冲发生器电路，其振荡频率f ＝1／2RfC ，电路中Rf ＝Rf1＋Rf2，电容器C 充电经D2、Rf2，放电经D1、Rfl ，改变Rf1与Rf2的比例就可以改变输出的占空比，其占空比为：供应ＬＣＤ驱动ＩＣ，ＬＥＤ电源ＩＣ，开关电源ＩＣ详情咨询151****2665刘小姐ＱＱ：５４４８４５９４５深圳市和骅芯科技有限公司q（%）＝Rf1／Rf×100%3.使用CMOS反相器的占空比可调电路电路如图4所示，它是一个由奇数的CMOS反相器构成的多谐振荡器。
图中的RP、C决定振荡频率。
电容C的充、放电回路由D1、D2隔离，调节RP即可调节占空比。
其振荡频率：f ＝1.4RPC其占空比：q（%）＝Rp1／RP×100%4.使用555定时器的占空比可调电路电路如图5所示，这是一个555构成的典型多谐振器电路，为使占空比可调，加入了二极管D。
由图可知，电容C的充电回路经RP1→D→C；放电回路经C→RP2→555的⑦脚。
其占空比如下：q（%）＝RP1／RP×100%调节RP即可调节输出脉宽。
占空比可调电路原理
占空比可调电路原理一、概述占空比可调电路是一种常见的电子电路，它可以根据需要调节输出信号的占空比，从而实现对电路功能的控制。
本文将详细介绍占空比可调电路的原理和实现方法。
二、基本原理占空比可调电路的基本原理是利用脉冲宽度调制（PWM）技术，通过改变脉冲信号的占空比来控制输出电压或电流。
具体来说，PWM技术是指在一定周期内，将高和低两种不同幅度的脉冲信号以不同的时间间隔交替出现，从而形成一个类似于模拟信号的输出波形。
由于脉冲信号的占空比可以通过改变高电平和低电平持续时间之间的比例来控制，因此可以实现对输出波形特性（如幅值、频率等）进行精确控制。
三、具体实现方法1. 单稳态触发器法单稳态触发器法是一种常见的PWM实现方法。
该方法利用单稳态触发器产生一个固定宽度和周期的方波信号，并通过改变输入信号和单稳态触发器之间的连接方式来实现对输出信号占空比的调节。
具体来说，当输入信号为高电平时，单稳态触发器的输出为低电平；当输入信号为低电平时，单稳态触发器的输出为高电平。
通过改变输入信号的持续时间和触发器的RC时间常数等参数，可以实现对输出波形占空比的精确控制。
2. 555定时器法555定时器法也是一种常见的PWM实现方法。
该方法利用555定时器产生一个可调节占空比和频率的方波信号，并通过改变定时器内部电容和电阻等参数来实现对输出波形特性的调节。
具体来说，通过改变电阻值或在电容上串联不同大小的可变电阻，可以实现对占空比和频率进行精确控制。
3. 软件控制法软件控制法是一种基于微处理器或单片机实现PWM技术的方法。
该方法利用微处理器或单片机内部提供的定时/计数功能和IO口输出功能，编写相应程序并通过外部元件连接到需要控制的设备上，实现对输出波形特性进行精确控制。
由于该方法具有灵活性高、可扩展性强等优点，在工业自动化、智能家居等领域得到了广泛应用。
四、应用范围占空比可调电路广泛应用于电力电子、通信、自动控制等领域。
其中，电力电子方面主要应用于交流变频器、直流调速器、开关电源等设备中；通信方面主要应用于数字调制解调器、光纤通信系统等领域；自动控制方面主要应用于机器人控制、温度控制等场合。
占空比可调电路原理
占空比可调电路原理占空比可调电路是一种能够根据需要调整输出信号的占空比的电路。
占空比指的是周期性信号中高电平的持续时间与一个周期的总时间之比。
通过调节占空比，可以控制输出信号的开启和关闭时间，进而实现信号的调制、波形变换和电平调节等功能。
以下是占空比可调电路的原理及相关参考内容的介绍。
1. 原理:占空比可调电路的核心是利用电路中的计时元件和控制元件来控制输出信号的开启和关闭时间。
一般来说，占空比可调电路会包括一个计时元件（如定时器或计数器）和一个控制元件（如比较器或触发器）。
计时元件用来产生一个基准信号，并根据控制信号的输入来控制输出信号的开启和关闭时间。
控制元件则根据计时元件输出的信号来产生控制信号，以控制输出信号的占空比。
2. 可调电路的实现方式:占空比可调电路有多种实现方式，常见的包括脉冲宽度调制（PWM）电路、可变频率电路和可变缓冲器电路等。
以下是对这些实现方式的简要介绍。
- 脉冲宽度调制（PWM）电路:脉冲宽度调制电路是一种常见的占空比可调电路，它通过改变信号的脉冲宽度来改变占空比。
脉冲宽度调制电路一般包括一个定时器和一个比较器。
定时器用来产生一个周期性的基准脉冲信号，比较器则用来比较输入的调制信号与基准信号的幅度，从而产生相应的输出信号。
通过改变比较器的阈值来调整输出信号的占空比。
- 可变频率电路:可变频率电路是另一种占空比可调电路的实现方式，它通过改变信号的频率来改变占空比。
可变频率电路一般包括一个电压控制振荡器（VCO）和一个计数器。
VCO用来产生一个可调频率的基准信号，计数器则用来计数基准信号的周期。
通过改变计数器的计数值来改变输出信号的周期，从而改变占空比。
- 可变缓冲器电路:可变缓冲器电路是一种通过改变信号的缓冲时间来改变占空比的电路。
可变缓冲器电路一般包括一个时钟信号产生器和一个缓冲器。
时钟信号产生器产生一个连续的时钟信号，缓冲器则根据输入的控制信号和时钟信号来控制输出信号的占空比。
一种无需调整即可产生50%占空比的电路
一种无需调整即可产生50%占空比的电路
占空比对于任何的电路系统设计而言，都是至关重要的，在实际应用中，不同的设计方案对于脉冲输出的要求也各不相同。
那幺，目前业界有没有一种既不用调整设计结构又能够产生50%的占空比的电路方案呢？答案是肯定的。
下面我们将会为大家分享一种无需调整就能达到50%以上占空比脉冲输出的电路方案。
下图为这一电路的电路设计图。
从设计图中我们可以看到，这种电路图看上去似乎是属于锁相环或锁频环的某种电路，但事实上这一电路系统中真正的核心是一个能够将5:1频率范围的数字信号转化成准确方波的自调单稳态电路。
该反馈环路会自动将脉冲输出的占空比维持在50%。
图为自调单稳态电路
在简单的了解了这一自调单稳态电路的占空比调节情况之后，我们需要对该电路设计方案的运行条件和各部分组件的运行情况进行简单分析。
从上图中我们可以看到，二分频电路的输出和最终输出流经的都是同一IC芯片上的逆变器，因此将对它们的DC组件进行高度匹配，以便进行比较。
目前该电路已经接受2.5MHz~12.5MHz频率范围内的测试，测试结果发现，74HC可在频率不低于5MHz的情况下运行。
若斜坡电容器C2以及RC滤波器的值可调至期望的频率范围内，则电路将可在频率较低的情况下运行。
C2值的计算方式为C2=588/f，在功率因数中，f单位是MHz（中频）。
在该等式中，我们假定斜坡电容器的ΔV为1.70V。
由于放电电路中的延误，频率较高时，斜坡的ΔV值较大。
因此，频率较高时，该等式的准确性降低，但该等式给出的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子报/2006年/6月/4日/第017版
电子职校
几种简单的占空比可调脉冲电路
湖北汽车工业学院汪世文
常用的PWM电路的实质就是一个方波周期一定占空比可调电路，它的基本工作原理是将一个频率一定的锯齿波信号与一个直流控制电压在比较器进行比较，当直流控制电压改变时，输出占空比就跟随改变。
在没有专用PWM电路的情况下，可以使用以下介绍的电路。
1.使用双比较器构成的占空比可调电路
图1是双比较器构成的占空比可调电路，电路使用一片双比较器，比较器（1）为一个方波振荡器，在其振荡电容上引出锯齿波送到比较器（2）的反相输入端，比较器（2）的同相输入端接控制电压，调节RP即可调节输出的占空比（即输出脉宽），其工作波形如图2所示。
由图可知，直流控制电压越高，输出脉宽越宽，占空比越大；反之，脉宽变窄、占空比变小，而输出频率由锯齿波的频率决定。
2.使用单运放的占空比可调电路
电路如图3所示，单运放构成一个脉冲发生器电路，其振荡频率f＝1／2RfC，电路中Rf＝Rf1＋Rf2，电容器C充电经D2、Rf2，放电经D1、Rfl，改变Rf1与Rf2的比例就可以改变输出的占空比，其占空比为：
q（%）＝Rf1／Rf×100%
3.使用CMOS反相器的占空比可调电路
电路如图4所示，它是一个由奇数的CMOS反相器构成的多谐振荡器。
图中的RP、C决定振荡频率。
电容C的充、放电回路由D1、D2隔离，调节RP即可调节占空比。
其振荡频率：f ＝1.4RPC
其占空比：q（%）＝Rp1／RP×100%
4.使用555定时器的占空比可调电路
电路如图5所示，这是一个555构成的典型多谐振器电路，为使占空比可调，加入了二极管D。
由图可知，电容C的充电回路经RP1→D→C；放电回路经C→RP2→555的⑦脚。
其占空比如下：
q（%）＝RP1／RP×100%
调节RP即可调节输出脉宽。
5.使用双定时器的占空比可调电路
电路如图6所示，图中555（1）为多谐振荡器，555（2）为单稳电路，只要单稳定时的脉宽小于多谐振荡器的振荡周期就能正常工作。
调节单稳定时电阻RP，就可以调节占空比。
其占空比为：q（%）＝t／T×100%
t：为单稳脉宽
T：为多谐振荡器周期
其工作过程（波形）如图7所示。
