如何估计钢梁、柱截面尺寸
估算柱梁板截面大小的方法
估算柱梁板截面大小的方法一、柱子截面1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米1.5吨(一般以每平米1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(1.2恒+1.4活)/(恒+活)≈1.25～1.26]/轴压比(三级抗震0.9)/稳定系数(0.9)/fc，例如：15x（7x6）。
其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2、柱截面尺寸可先根据其受的轴力按轴压比公式n=N/(fc*Ac)估算出，再乘以适当的放大系数(1.2～1.5)以考虑弯矩的影响。
3、多层框架结构，确定框架基本尺寸主要是柱网的布置和层高的选用。
民用建筑的柱距常为3.3～7.0m，层高为2.8～4.2m，通常以300mm为模数。
4、受压构件的构造要求：截面形式和尺寸(方形柱的截面尺寸不宜小于250×250)，对轴心受压截面，长细比一般控制在l0/b≤30及l0/h≤25(b为矩形截面短边，h为长边)。
偏心受压构件通常采用矩形截面，其长短边的比值一般为1.5～3，长边应设在弯矩作用方向。
当截面长边超过600～800mm时，宜采用工字形截面。
工字形柱的翼缘厚度不宜小于120mm，腹板厚度不宜小于100mm。
当边长不大于800mm时，尺寸以50mm为模数；当边长大于800mm 时，可以100mm为模数。
5、柱截面尺寸柱截面尺寸初选，要同时满足最小截面、侧移限值和轴压比等诸多因素影响。
一般可通过满足轴压比限值惊醒截面估计。
由《建筑抗震规范》（GB50011-2001）第6.3.7条和表6.3.7知，当抗震等级为三级时，框架柱的轴压比最大限值[μN]为0.9。
由《混凝土结构设计》教材第281页（4-11）和式（4-12）估算框架柱的截面尺寸：式（4-12）N＝βFgEn，其中N—地震作用组合下柱的轴向压力设计值；β—考虑地震作用组合后柱的轴向压力增大系数，边柱取1.3，等跨内柱取1.2；F—按简支状态计算的柱的负载面积。
梁、板、柱截面尺寸估算
梁、板、柱截面尺寸估算
今天，我们将讨论如何估算梁、板、柱截面尺寸。
估算梁、板、柱截面尺寸主要受四
大要素影响：结构形式、结构布置、荷载条件和材料性质。
首先讨论结构形式。
梁、板、
柱的布置形式受结构空间状况、受力分布、支承形式、弹性模量、构件长度、构件形状等
条件影响。
其次讨论结构布置。
结构布置指结构中各构件的排列、铰接和联接方法。
针对特定的
结构形式，通过施工经验或专业计算可以得到合理的结构型式。
此外，结构布置也受到建
筑外形、建筑结构、荷载特性等因素的影响。
再次讨论是荷载条件。
荷载条件指的是结构中各构件承受的类型、方向和大小，受荷
载条件影响，我们可以确定梁、板、柱的厚度和尺寸，也可以结合实际工况确定合适的截面。
最后讨论材料性质。
材料性质涉及到梁、板、柱的材料成分及其物理性能。
例如，混
凝土和钢筋混凝土结构通常采用混凝土截面，采用钢筋混凝土作为梁、板、柱的截面，其
截面尺寸应与设计和混凝土的强度有关。
总的来说，梁、板、柱截面尺寸的估算，主要受结构形式、结构布置、荷载条件和材
料性质等四个要素的影响。
针对每一种要素，我们都可以通过综合考虑来选择合理的做法，以便估算出最适合结构的梁、板、柱截面尺寸。

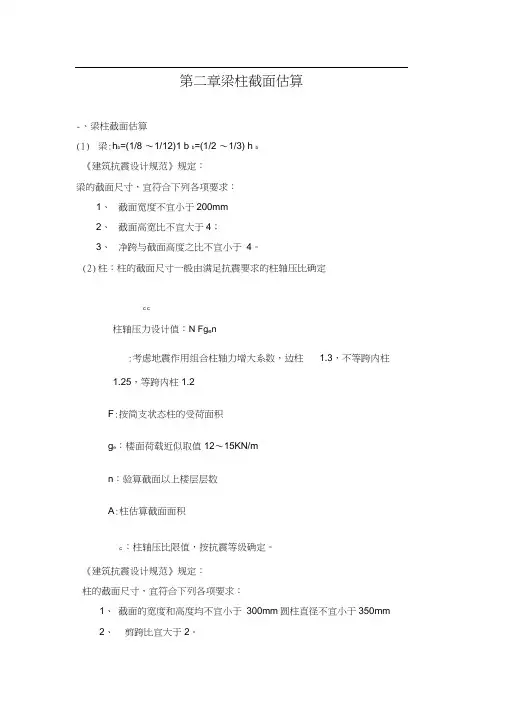

(完整版)梁柱截面估算
第二章梁柱截面估算-、梁柱截面估算(1)梁:h b=(1/8 〜1/12)1 b b=(1/2 〜1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、截面宽度不宜小于200mm2、截面高宽比不宜大于4；3、净跨与截面高度之比不宜小于4。
(2)柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定c c柱轴压力设计值：N Fg e n:考虑地震作用组合柱轴力增大系数，边柱 1.3，不等跨内柱1.25，等跨内柱1.2F:按简支状态柱的受荷面积g e：楼面荷载近似取值12〜15KN/mn：验算截面以上楼层层数A:柱估算截面面积c ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm圆柱直径不宜小于350mm2、剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3、柱网尺寸，层高和梁柱截面尺寸的确定1框架结构柱网布置图图2.1 柱网布置图2. 计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载12 0.5 0.5 7.8 7.2 7.8 3.0 5 2430kN活载 2 0.5 0.5 7.8 7.2 7.8 3.0 5 405kN估算柱轴力设计值N v 1.2 2430 1.4 405 3483kN中柱的截面尺寸为600mm 600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力:A》1.2N vc f c31.2 3483 100.85 14.33.44 105mm2考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm 600mm (2)梁① 纵向框架梁1 （跨度L=6900mm取 h 650mm1 1 1 1 b (— )h (— ) 650 216.7mm~ 325mm2 3.0 2 3.0 取 b 250mm梁的截面尺寸为250mm< 650mm ② 纵向框架梁2 （跨度L=2400 mm1111 h ~)1 ( ~) 2400 200mm ~ 300mm恒载 12 0.5 7.2 0.5 8.0 3.0 5 1188kN活载2 0.5 7.2 0.5 8.0 3.0 5 198kNAc 1.3N1.3 1.2 1188 1.4 198 103 cf c0.85 14.3边柱的截面尺寸为 600mm 600mm按边柱的负荷面积估算底层柱的轴力：恒载12 0.5 8.03.63.9 5 1800kN活载 2 0.5 8.0 3.6 3.9 5 300kNA c >0.85 14.3522.55 10 mm恒载活载12 0.5 7.8 3.6 5 842.4kN 2 0.5 7.8 3.6 5 140.4kNN v 1.2 842.4 1.4 140.41010.88kNA=>1.3N v c f c1.3 1010.88 103 0.85 14.3529.98 10 mm6900 575mm ~ 862.5mm1.3 1.2 1800 1.4 3001031.3NA 轴: 1.68 105mm 2边柱的截面尺寸为600mm 600mm 角柱的截面估算：按角柱的负荷面积估算底层柱的轴力: 估算柱轴力设计值 h8 12 8 12取h 250mm1 1 1 1b (—~ )h (—~ ) 250 83.3mm~125mm2 3.0 2 3.0考虑一条轴线，取b 250mm梁的截面尺寸为250mm< 250mm③纵向框架梁3 (L=7000 mm1 1 1 1h (— )l ( ~ ) 7000 583.3mm ~ 875mm8 12 8 12取h 700mm1 1 1 1b (丄~ )h (丄~ ) 700 233.3mm~ 350mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mm< 700mm④横向框架梁4 (跨度L=3900 mm1 1 1 1h (— )l ( ~ ) 3900 325mm ~ 487.5mm8 12 8 12取h 400mm1 1 1 1b (丄 ~ )h (丄~ ) 400 133.3mm~ 200mm2 3.0 2 3.0取b 250mm梁的截面尺寸为250mM 400m⑤次梁1 (跨度L=3900mm1 1 1 1h ( ~ )l ( ~ ) 3900 243.8mm~ 325mm12 16 12 16取h 300mm1 1 1 1b (—~ )h (—~ ) 300 100mm~ 150mm2 3.0 2 3.0取b 150mm梁的截面尺寸为150mm< 300mm⑥次梁2 (跨度L=1500mm11 11h （~ ）l （~ ） 1500 93.8mm~125mm12 16 12 16取h 200mm1 1 1 1b （丄~ ）h （丄~ ） 200 66.7mm~100mm2 3.0 2 3.0取 b 150mm梁的截面尺寸为150mm< 200mm⑦悬臂梁（L=1200 mmh > L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm< 400mm（3）板尺寸的确定此结构楼层统一采用现浇楼板a. 单向板的截面设计要点：现浇钢筋混凝土单向板的厚度h除应满足建筑功能外，还应符合下列要求：跨度小于1500mm的屋面板h50mm跨度大于等于1500mm的屋面板h60mm民用建筑楼板h60mm工业建筑楼板h70mm行车道下的楼板h80mm此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40 （连续板）、1/35 （简支板）以及1/12 （悬挑板）。
估算柱梁板截面大小的方法
N—地震作用组合下柱的轴向压力设计值；
β—考虑地震作用组合后柱的轴向压力增大系数，边柱取
1.3，等跨内柱取
1.2；F—按简支状态计算的柱的负载面积。
本设计柱网尺寸大部分为
7.5m×
7.5m，部分
8.4m×
8.4m。
gE—折算在单位建筑面积上的重力荷载代表值，可近似取12-15KN/ m2；在此取gE＝12 KN/ m2。
混凝土结构设计规范中规定了确定板厚的方法：
简支单向板；两端连续单向板；简支双向板；多跨连续双向板。为了设计偏于安全，对所有的板厚均按h/L＝进行估算。
楼梯休息平台板取100mm，其他板厚均采用120mm。
6、楼梯厚度一般取L/30且不小于100，梯板跨度一般不宜大于4500
7、将斜板底法向的最小厚度取作板的计算厚度t，一般取作～’,l0’为梯段斜长(板式楼梯)。
一、柱子截面
1、根据轴压比公式n= N/（fc*Ac）估算柱子截面大小，公式为每平米
1.5吨(一般以每平米
1.5～2吨的重量来保守估算)X柱子支撑的板面积X柱子支撑层数X荷载组合调整系数[(
1.2恒+
1.4活)/(恒+活)≈
5～
1.26]/轴压比(三级抗震
0.9)/稳定系数(
0.9)/fc，例如：15x（7x6）。其中混凝土强度设计值fc的估算方法，即强度型号的一半再减去1，就约等于强度设计值，例如：≈11.9。
2.0～
3.5，对T形截面一般取
2.5～
4.0。
5、xx截面尺寸
框架xx（主xx）截面尺寸：
主梁截面高度：
h＝（～）L＝（～）×8400＝(840～700)mm，取h＝800mm;
钢结构梁柱尺寸估算
钢结构梁柱尺寸估算一、确定设计荷载和跨度在进行梁柱尺寸估算之前，首先需要确定设计荷载和梁柱的跨度。
设计荷载是指建筑物在使用过程中可能承受的最大荷载，包括自重、活载和风荷载等。
跨度是指梁柱所跨越的水平距离，也是决定梁柱尺寸的重要因素之一。
二、计算梁柱的截面特性根据设计荷载和梁柱跨度，可以计算出梁柱的截面特性，包括截面面积、惯性矩和截面模量等。
梁柱的截面特性决定了其承载能力和刚度。
可以通过计算公式或使用专业软件进行计算。
三、确定梁柱的材料钢结构梁柱一般采用优质的钢材作为材料，常见的有Q235、Q345等。
根据工程要求和设计要求，选择合适的材料。
四、根据承载能力计算截面尺寸梁柱的截面尺寸应满足承载能力的要求，即能够承受设计荷载。
根据梁柱的截面特性和材料强度，可以计算出合适的截面尺寸。
一般情况下，梁柱的截面尺寸越大，承载能力越大。
但是过大的截面尺寸会增加材料消耗和造价，因此需要在满足承载能力要求的前提下尽量减小截面尺寸。
五、考虑稳定性和挠度除了承载能力，梁柱的稳定性和挠度也是设计中需要考虑的因素。
稳定性是指梁柱在受力过程中不发生屈曲和侧向位移的能力。
挠度是指梁柱在承受荷载时产生的弯曲变形。
稳定性和挠度的要求可以通过相关规范和标准确定。
六、进行验算和优化完成梁柱尺寸估算后，需要进行验算和优化。
验算是指通过计算和对比确定梁柱的承载能力是否满足设计要求。
如果不满足，需要进行优化，调整梁柱的尺寸或材料等。
钢结构梁柱尺寸估算是建筑工程设计中的重要环节。
通过确定设计荷载和梁柱跨度，计算截面特性，选择合适的材料，根据承载能力计算截面尺寸，并考虑稳定性和挠度等因素，可以得出合理的梁柱尺寸。
在实际设计中，还需要进行验算和优化，确保梁柱的安全可靠。
在进行梁柱尺寸估算时，需要遵循相关规范和标准，确保设计的准确性和可行性。
柱截面尺寸确定及验算
柱截面尺寸确定及验算柱截面尺寸确定及验算 Revised as of 23 November 2020一．框架结构是多次超静定结构,只有确定了构件截面尺寸后才能进行精确的分析计算。
框架柱截面怎么估算：框架柱截面的高与宽一般可取（1/10~1/15）层高。
并可按下列方法初步确定。
1。
按轴压比要求又轴压比初步确定框架柱截面尺寸时，可按下式计算：μN=N/Acfc式中μN-----框架柱的轴压比Ac-------框架柱的截面面积fc--------柱混凝土抗压强度设计值N---------柱轴向压力设计值柱轴向压力设计值可初步按下式估算:N=γGqSnα1α2β式中:γG-----竖向荷载分项系数q---------每个楼层上单位面积的竖向荷载,可取q=12~14KN/m2S--------柱一层的荷载面积n---------柱荷载楼层数α1------考虑水平力产生的附加系数,风荷载或四级抗震时α1=,三~一级抗震时α1=~α2------边角柱轴向力增大系数,边柱α2=,角柱α2=β------柱由框架梁与剪力墙连接时,柱轴力折减系数,可取为~框架柱轴压比μN的限值宜满足下列规定:抗震等级为一级时,轴压比限值抗震等级为二级时,轴压比限值抗震等级为三级时,轴压比限值抗震等级为四级及非抗震时,轴压比限值Ⅳ类场地上较高的高层建筑框架柱,其轴压比限值应适当加严,柱净高与截面长边尺寸之比小于4时,其轴压比限值按上述相应数值减小。
2。
按柱截面最小尺寸高层建筑框架柱的最小尺寸hc不宜小于400mm,柱截面宽度bc 不宜小于350mm,柱净高与截面长边尺寸之比宜大于4。
二．柱截面的确定，在高层的情况下，往往是由轴压比控制，而多层不见得是。
层数越少，越可能不是轴压比控制。
这是个概念问题，首先应当明确。
对高层（或者层数较多的多层），在柱截面估算时，应当先明确几点：混凝土的强度等级、结构的抗震等级、轴压比限值。
只有知道这几点，估算轴力才可能确定截面。
钢梁与钢柱连接,柱钢板尺寸
钢梁与钢柱连接,柱钢板尺寸1.引言1.1 概述钢梁与钢柱的连接在建筑结构中起着至关重要的作用。
连接的质量和稳定性直接影响到建筑的整体安全和可靠性。
而柱钢板则是连接中的关键元素之一，其尺寸的正确选择和设计是确保连接性能的重要因素之一。
钢梁与钢柱的连接方式多种多样，常见的包括焊接、螺栓连接等。
对于不同的连接方式，钢柱的设计尺寸也有所不同。
因此，准确确定柱钢板尺寸是连接设计的重要一环。
柱钢板尺寸的设计需要考虑多种因素。
首先，需要考虑柱的荷载情况，包括垂直荷载和水平荷载。
垂直荷载主要由上部结构传递下来，而水平荷载则包括地震、风载等情况。
其次，柱钢板的尺寸还需考虑柱的几何形状和材料特性。
柱的截面形状、长度和钢材的强度等因素都会对柱钢板尺寸的选择产生影响。
在柱钢板尺寸的设计过程中，需要遵循一些设计要点。
首先，柱钢板的尺寸应满足连接的强度和刚度要求。
其次，需要考虑柱钢板与其他连接部件的配合情况，确保连接的稳定性和紧密性。
此外，还需要兼顾制造和安装的便利性，以提高工程的施工效率。
综上所述，钢梁与钢柱的连接以及柱钢板尺寸的选择和设计是建筑结构设计中不可忽视的重要环节。
合理选择连接方式，正确设计柱钢板尺寸，可有效提升连接的稳定性和可靠性，确保建筑的整体安全和可靠性。
在实际工程中，需要根据具体情况综合考虑各种因素，制定合理的设计方案。
1.2文章结构1.2 文章结构本篇文章主要介绍了钢梁与钢柱的连接以及柱钢板尺寸的设计要点。
文章分为三个主要部分，包括引言、正文和结论。
在引言中，我们首先对本文的内容进行了概述，简要介绍了钢梁与钢柱连接以及柱钢板尺寸设计的重要性。
接着，我们阐明了文章的结构，明确了各个部分的内容和目的。
在正文部分，我们分为两个小节进行讨论。
首先，我们详细探讨了钢梁与钢柱的连接。
其中包括了不同的连接方式的介绍，比如焊接、螺栓连接等。
同时，我们还列举了连接设计的要点，包括连接的刚度、强度和稳定性等方面的考虑。
其次，在正文的第二个小节中，我们讨论了柱钢板尺寸的设计。
(完整版)梁柱截面估算
第二章 梁柱截面估算一、梁柱截面估算（1）梁：h b =(1/8～1/12)l b b =(1/2～1/3) h b《建筑抗震设计规范》规定：梁的截面尺寸，宜符合下列各项要求：1、 截面宽度不宜小于200mm ；2、 截面高宽比不宜大于4；3 、净跨与截面高度之比不宜小于4。
（2）柱：柱的截面尺寸一般由满足抗震要求的柱轴压比确定。
A c ≥[]c c f N μ柱轴压力设计值：n Fg N e β=β ：考虑地震作用组合柱轴力增大系数，边柱1.3，不等跨内柱1.25，等跨内柱1.2F ：按简支状态柱的受荷面积g e ：楼面荷载近似取值 12～15KN/m 2n ：验算截面以上楼层层数A c ：柱估算截面面积[]c μ：柱轴压比限值，按抗震等级确定。
《建筑抗震设计规范》规定：柱的截面尺寸，宜符合下列各项要求：1、截面的宽度和高度均不宜小于300mm ；圆柱直径不宜小于350mm 。
2、 剪跨比宜大于2。
3、截面长边与短边的边长比不宜大于3。
二、柱网尺寸,层高和梁柱截面尺寸的确定1、框架结构柱网布置图图2.1 柱网布置图2.计算高度确定计算简图中的杆件以计算轴线表示，柱取截面形心线，梁取截面形心线。
框架计算高度：除底层外的其余各层都取建筑层高。
底层高度取基础顶面到二层楼面梁顶的距离，框架梁的跨度取柱轴线之间的距离。
3、梁柱界面尺寸的确定（1）柱中柱的截面估算按中柱的负荷面积估算底层柱的轴力：恒载 ()()120.50.57.87.27.8 3.052430kN ⨯⨯⨯+⨯+⨯=活载 ()()20.50.57.87.27.8 3.05405kN ⨯⨯⨯+⨯+⨯=估算柱轴力设计值 1.22430 1.44053483v N kN =⨯+⨯=A c ≥[]3521.2 1.2348310 3.44100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 中柱的截面尺寸为600mm ⨯600mm边柱的截面估算：1轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.57.20.58.0 3.051188kN ⨯⨯⨯⨯+⨯=活载 ()20.57.20.58.0 3.05198kN ⨯⨯⨯⨯+⨯=[]()3521.3 1.21188 1.4198101.3 1.68100.8514.3c c N Ac mm f μ⨯⨯+⨯⨯≥==⨯⨯ 边柱的截面尺寸为600mm ⨯600mmA 轴：按边柱的负荷面积估算底层柱的轴力：恒载 ()120.58.0 3.6 3.951800kN ⨯⨯⨯+⨯=活载 ()20.58.0 3.6 3.95300kN ⨯⨯⨯+⨯=A c ≥[]()3521.3 1.21800 1.4300101.3 2.55100.8514.3c c N mm f μ⨯⨯+⨯⨯==⨯⨯ 边柱的截面尺寸为600mm ⨯600mm角柱的截面估算：按角柱的负荷面积估算底层柱的轴力：恒载 120.57.8 3.65842.4kN ⨯⨯⨯⨯=活载 20.57.8 3.65140.4kN ⨯⨯⨯⨯=估算柱轴力设计值 1.2842.4 1.4140.41010.88v N kN =⨯+⨯=A c ≥[]3521.3 1.31010.88109.98100.8514.3v c cN mm f μ⨯⨯==⨯⨯ 考虑角柱受作用复杂等因素，暂取角柱截面尺寸为600mm ⨯600mm（2）梁①纵向框架梁1（跨度L=6900mm ）1111(~)(~)6900575~862.58128126501111(~)(~)650216.7~3252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×650mm②纵向框架梁2（跨度L=2400 mm ）(~)(~)2400200~3008128122501111(~)(~)25083.3~1252 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取考虑一条轴线，取梁的截面尺寸为250mm ×250mm③纵向框架梁3（L=7000 mm ） 1111(~)(~)7000583.3~8758128127001111(~)(~)700233.3~3502 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×700mm④横向框架梁4（跨度L=3900 mm ） 1111(~)(~)3900325~487.58128124001111(~)(~)400133.3~2002 3.02 3.0250h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为250mm ×400m⑤次梁1（跨度L=3900mm ） 1111(~)(~)3900243.8~325121612163001111(~)(~)300100~1502 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×300mm⑥次梁2（跨度L=1500mm ）(~)(~)150093.8~125121612162001111(~)(~)20066.7~1002 3.02 3.0150h l mm mm h mmb h mm mm b mm==⨯====⨯==取取梁的截面尺寸为150mm ×200mm⑦悬臂梁（L=1200 mm ）h ≥L/6=1200/6=200mm取h=400mm梁的截面尺寸为250mm ×400mm（3） 板尺寸的确定此结构楼层统一采用现浇楼板a.单向板的截面设计要点： 现浇钢筋混凝土单向板的厚度h 除应满足建筑功能外，还应符合下列要求：跨度小于1500mm 的屋面板 h ≥50mm 跨度大于等于1500mm 的屋面板 h ≥60mm 民用建筑楼板 h ≥60mm 工业建筑楼板 h ≥70mm 行车道下的楼板 h ≥80mm 此外，为了保证刚度，单向板的厚度尚应不小于跨度的1/40（连续板）、1/35（简支板）以及1/12（悬挑板）。
如何估计钢梁、柱截面尺寸
梁的设计:1。
型钢梁设计由梁的荷载和支承情况根据内力计算得到梁的最大弯矩,根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。
最后对选定的型钢梁截面进行强度、刚度和整体稳定验算.2。
组合梁设计梁的截面选择步骤为：估算梁的高度(一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度.柱的设计：1.实腹柱设计截面选择的步骤如下:（1）假定柱的长细比,一般在50—90范围之内，轴力大而长度小时,长细比取小值,反之取大值; （2）根据已假定的长细比,查得轴心受压稳定系数。
然后根据已知轴向力和钢材抗压强度设计值求得所需截面积;（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）; （4）由此计算出截面轮廓尺寸的高和宽；(5)通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸;（6)验算实腹柱的截面强度、刚度，整稳和局稳;2。
格构柱设计截面选择的步骤如下：（1）假定长细比，一般在50-90之间;（2)计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。
根据假定的长细比，查稳定系数，最后确定所需的截面面积；(3)计算所需回转半径；(4)算出截面轮廓尺寸宽度和高度;（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。
（6）强度、刚度和整稳验算；（7)缀条设计和缀板设计；我总结了个轴心受压格构柱的设计步骤：1、初选肢件截面，并验算柱绕实轴的刚度和整稳；(1）假定绕实轴的长细比λy/，一般在50～90之间。
(2) 求A r、iy r.（按整个柱截面绕实轴的整稳求A r）（3) 查选分肢截面。
(4) 验算绕实轴的刚度和整稳。
2、确定分肢间距a,并验算柱绕虚轴的刚度和整稳；（1) 假定绕虚轴的换算长细比λ0x/.根据等稳定原则，一般假定λ0x/=λy。
建筑结构截面尺寸计算公式
建筑结构截面尺寸计算公式在建筑设计和施工中，结构截面尺寸的计算是非常重要的一环。
结构截面尺寸的合理计算可以确保建筑结构的稳定性和安全性，同时也可以节约材料和成本。
本文将介绍建筑结构截面尺寸计算的公式和方法，帮助读者更好地理解和应用这一重要知识。
一、梁的截面尺寸计算公式。
梁是建筑结构中常见的承重构件，其截面尺寸的计算需要考虑受力和强度等多个因素。
一般来说，梁的截面尺寸计算公式可以表示为：bd^2 ≤ kfck/bd。
其中，b为梁的宽度，d为梁的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
根据这个公式，我们可以根据具体的工程要求和条件来确定梁的截面尺寸，以确保其承载能力和强度满足设计要求。
二、柱的截面尺寸计算公式。
柱是建筑结构中起支撑和传力作用的构件，其截面尺寸的计算同样十分重要。
柱的截面尺寸计算公式可以表示为：bh ≤ kfck/bd。
其中，b为柱的宽度，h为柱的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据柱的受力情况和设计要求来确定其截面尺寸，以确保其稳定性和承载能力。
三、板的截面尺寸计算公式。
板是建筑结构中常见的承载构件，其截面尺寸的计算同样需要考虑受力和强度等因素。
板的截面尺寸计算公式可以表示为：bd^2 ≤ kfck/bd。
其中，b为板的宽度，d为板的厚度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据板的受力情况和设计要求来确定其截面尺寸，以确保其承载能力和稳定性。
四、墙的截面尺寸计算公式。
墙是建筑结构中起支撑和隔离作用的构件，其截面尺寸的计算同样需要考虑受力和强度等因素。
墙的截面尺寸计算公式可以表示为：bh ≤ kfck/bd。
其中，b为墙的宽度，h为墙的高度，fck为混凝土的抗压强度等级，k为混凝土构件的系数。
通过这个公式，我们可以根据墙的受力情况和设计要求来确定其截面尺寸，以确保其稳定性和承载能力。
(整理){经典}梁、板、柱截面尺寸的估算_.
根据构造要求及经验初步确定以下主要构件的截面尺寸如下：3.2.1.1 板厚尺寸的估算根据《混凝土结构设计规范》（GB50010-2002）知：现浇钢筋混凝土双向板的厚度要满足一下几点：①一般情况，现浇钢筋混凝土双向板的最小厚度为80mm ； ②现浇钢筋混凝土框架结构的楼板板厚不宜小于100mm ，且要求双向板的板厚不小于跨度的1/45（简支），1/50（连续）；单向板的板厚不小于跨度的1/35（简支），1/40（连续）。
由于本方案中双向板的最大跨度为3900mm ，计算得板的厚度不小于100mm ，所以根据板的厚度确定的一般原则，结合该建筑物各板的受力情况，取板厚均为100mm ，但由于走廊、楼梯、卫生间处的恒载相对较大，所以将走廊的楼板厚取为110mm ，将楼梯、卫生间的楼板厚取为120mm 。
3.2.1.2 主梁尺寸的估算根据《高层建筑混凝土结构设计规范》6.3.1框架结构的主梁截面高度h 可按（1/10～1/18）l 确定，l 为主梁的计算跨度；梁净跨与截面高度之比不宜小于4。
且根据《建筑抗震设计规范》第6.3.1条和6.3.6条规定：梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/10) l ，l 为框架梁的跨度。
框架梁的宽度取b=（1/3~1/2）h 。
故截面选择如下：例如：HK 跨横向框架梁：L=5700mm11()317570,5501810h L mm mm h mm =~=~=取 11()250167,25023b h mm mm b mm =~=~=取 250500b h mm mm ⨯=⨯取：3.2.1.3 次梁尺寸的估算根据《混凝土结构设计规范》可按梁的高度为（1/12～1/18）l 确定，l 为次梁的计算跨度；梁净跨与截面高度之比不宜小于4，梁的截面宽度不宜小于200mm ，梁截面的高宽比不宜大于4。
所以框架梁截面高度一般取h=(1/18~1/12) l ，l 为次梁的跨度。
钢框架梁柱尺寸估算
钢框架梁柱尺寸估算在建筑结构中，钢框架梁柱是承担重要荷载的组成部分，其尺寸的估算对于结构的稳定性和安全性至关重要。
本文将介绍钢框架梁柱尺寸的估算方法，以及影响尺寸选择的因素。
1. 钢框架梁柱尺寸的估算方法在进行钢框架梁柱尺寸估算时，需要考虑以下几个因素：1.1 荷载：首先需要确定建筑物的设计荷载，包括自重、活荷载、风荷载等。
根据设计荷载的大小，可以确定钢框架梁柱的截面尺寸。
1.2 材料强度：钢材的强度是影响梁柱尺寸的重要因素之一。
根据设计要求和使用的钢材强度等级，可以计算出适当的截面尺寸。
1.3 梁柱长度：梁柱的长度也是影响尺寸的因素之一。
较长的梁柱需要更大的截面尺寸以承受更大的弯曲力和压力。
1.4 抗弯刚度和稳定性：钢框架梁柱的抗弯刚度和稳定性也会影响尺寸的选择。
较大的截面尺寸可以提高梁柱的抗弯刚度和稳定性。
通过以上因素的综合考虑，可以采用一定的计算方法来估算钢框架梁柱的尺寸。
常用的方法包括弹性理论计算、弯矩曲率法、截面抗力法等。
根据具体的工程要求和设计规范，选择合适的计算方法进行尺寸估算。
2. 影响尺寸选择的因素除了上述提到的荷载、材料强度、梁柱长度、抗弯刚度和稳定性外，还有一些其他因素也会影响钢框架梁柱尺寸的选择。
2.1 结构形式：不同的结构形式对梁柱尺寸的要求有所不同。
例如，框架结构和空间网架结构的梁柱尺寸选择会有所差异。
2.2 节点配置：钢框架梁柱的节点配置也会对尺寸选择产生影响。
节点处的连接方式和刚度要求会决定梁柱的尺寸。
2.3 美观要求：在一些特殊的建筑设计中，梁柱的尺寸选择还会受到美观要求的限制。
需要在满足结构要求的前提下，尽量减小梁柱的尺寸，以达到更好的视觉效果。
钢框架梁柱尺寸的估算是一个复杂的过程，需要综合考虑多个因素。
准确的尺寸选择可以确保结构的稳定性和安全性，同时还要满足美观和经济性的要求。
在实际工程中，需要根据具体的设计要求和使用条件，结合相关的设计规范和计算方法，进行合理的尺寸估算。
建筑结构设计：钢结构中怎样预估截面？
建筑结构设计：钢结构中怎样预估截面？
结构布置结束后，需对构件截面作初步估算。
主要是梁柱和支撑等的断面形状与尺寸的假定。
钢梁可选择槽钢、轧制或焊接H型钢截面等。
根据荷载与支座情况，其截面高度通常在跨度的1/20~1/50之间选择。
翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时，可回避钢梁的整体稳定的复杂计算，这种方法很受欢迎。
确定了截面高度和翼缘宽度后，其板件厚度可按规范中局部稳定的构造规定预估。
柱截面按长细比预估.通常50<λ<150,简单选择值在80附近。
根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等。
对应不同的结构，规范对截面的构造要求有很大的不同，如钢结构所特有的组成构件的板件的局部稳定问题，在普钢规范和轻钢规范中的限值有很大的区别。
除此之外，构件截面形式的选择没有固定的要求，结构工程师应该根据构件的受力情况，合理的选择安全经济美观的截面。
钢结构梁柱的计算实例
钢结构梁柱的计算实例钢结构是一种常见的建筑结构形式，被广泛应用于大型建筑物中，如工厂、桥梁、体育馆等。
钢结构的设计和计算是一个关键的过程，需要考虑结构的强度、稳定性和承载能力。
下面将针对梁和柱的计算实例进行详细介绍。
假设我们要设计并计算一根位于大型厂房上的钢梁，梁的长度为10m，承载荷载为100kN。
根据设计要求和建筑规范，我们可以进行以下步骤来计算梁的尺寸和截面积。
1.确定荷载：根据建筑使用要求和荷载标准，我们可以确定梁所承受的荷载。
在本例中，承载荷载为100kN。
2.选择截面形状：根据荷载和设计要求，我们需要选取一个合适的截面形状。
常见的钢梁截面形状有I型、H型、C型等。
在本例中，我们选择I型。
3.计算弯矩：根据荷载和梁的长度，我们可以计算出梁所受到的最大弯矩。
对于均匀分布荷载来说，最大弯矩出现在梁的中间位置。
在本例中，最大弯矩为100kN乘以梁的长度的一半，即100kN*5m=500kNm。
4.确定截面积：根据所计算的最大弯矩和钢材的弯曲性能，我们可以确定梁的所需截面积。
在本例中，假设我们选择的钢材为Q235，其弯曲抗力矩为235MPa。
由于弯矩和截面积成正比，我们可以计算出截面积为500kNm/235MPa=2.13平方米。
5.选择型号和尺寸：根据确定的截面积，我们可以在钢材型号册中找到合适的型号和尺寸。
由于梁的长度较长，并且要承受较大荷载，我们需要选择较大的型号和尺寸。
在本例中，我们选择H型钢，型号为HN300×150×6×8，其截面积为3.86平方米。
在同一个大型厂房中，我们需要设计并计算承受垂直荷载的柱子。
柱子的高度为8m，承载荷载为2000kN。
以下是柱子的计算步骤：1.确定荷载：根据建筑使用要求和荷载标准，我们可以确定柱子所承受的荷载。
在本例中，承载荷载为2000kN。
2.选择截面形状：根据荷载和设计要求，我们需要选取一个合适的截面形状。
在柱子的设计中，常见的截面形状有方形、圆形、矩形等。
如何估计钢梁柱截面尺寸
如何估计钢梁柱截面尺寸估计钢梁和柱截面尺寸是设计和建造建筑结构中的重要部分。
正确的估计可以确保结构的强度和稳定性，而错误的估计可能导致结构不安全。
下面将介绍一种常见的方法来估计钢梁和柱截面尺寸。
1.确定设计荷载：首先需要确定结构所承受的设计荷载，包括活载和静载。
活载通常是指可变荷载，如人员、家具、设备等。
静载是指恒定荷载，如自重、地震和风力等。
通过分析建筑的用途、材料和地理位置，可以确定设计荷载的具体数值。
2.确定截面尺寸：根据设计荷载，可以利用结构力学理论计算截面的弯矩、剪力和轴向力。
根据这些计算结果和相关的安全系数，可以确定梁和柱的截面尺寸。
3.弯矩计算：钢梁和柱在受到外力作用时会产生弯矩。
弯矩的大小取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到弯矩的数值。
4.剪力计算：钢梁和柱在受到外力作用时也会产生剪力。
剪力的大小也取决于荷载的大小和分布。
利用梁和柱的几何形状、材料性质和边界条件，可以通过结构分析计算得到剪力的数值。
5.轴向力计算：柱子通常会受到轴向拉力或压力的作用。
轴向力的大小取决于荷载的大小和分布。
利用柱子的几何形状、材料性质和边界条件，可以通过结构分析计算得到轴向力的数值。
6.选择合适的截面形状：根据弯矩、剪力和轴向力的计算结果，可以确定所需的截面形状，例如I型梁、H型柱等。
截面形状的选择应该满足结构的安全性和经济性要求。
7.根据截面形状计算截面尺寸：一旦确定了截面形状，就可以计算出所需的截面尺寸，如宽度、高度、厚度等。
这些尺寸应符合截面形状的标准规范和代码要求。
8.考虑构造限制：在确定截面尺寸时，还需要考虑施工的可行性和经济性。
例如，一些尺寸可能过大或过小，导致施工困难或浪费材料。
最后需要指出的是，估计钢梁和柱截面尺寸是一个复杂的过程。
需要结合结构力学理论、材料性质以及相关的建筑规范和代码进行综合考虑。
此外，建议在进行估计时寻求专业工程师的帮助和意见，以确保结构的安全和可靠性。
柱子截面估算方法
柱子截面估算方法1.经验公式法：经验公式法是一种根据实际工程经验得出的基于试验结果的估算方法。
这些公式可以在其中一种程度上估算出柱子的截面尺寸。
这些公式可以通过已有的试验资料进行调整，以便更好地适应特定的工程条件。
2.面积法：面积法是通过确定柱子所需的截面面积来进行估算的方法。
根据柱子所需承受的荷载，可以计算出柱子的截面面积。
在进行这种估算时，需要考虑到柱子的长度、受力方式、材料的强度等因素。
3.弯曲强度法：弯曲强度法是基于弯矩和截面特性对柱子的强度进行估算的一种方法。
根据柱子的几何形状和材料的弹性特性，可以计算出柱子的弯曲强度。
这种方法适用于长柱和承受弯曲加载的柱子。
4.翼缘受压稳定性法：翼缘受压稳定性法是一种适用于压弯构件的截面设计方法。
根据材料的强度和几何形状，可以计算出柱子的翼缘受压稳定性。
这种方法适用于I型截面、H型截面和箱形截面等较常见的截面形状。
5.有限元分析法：有限元分析法是一种以数值方法为基础的截面估算方法。
通过将柱子分割成有限个元素，并根据边界条件和材料特性计算每个元素的应力和变形，以获得柱子的截面尺寸。
这种方法适用于复杂的截面形状和受力条件。
在实际应用中，这些方法通常会结合使用，以得到更为准确和可靠的截面估算结果。
此外，还需注意以下几点：1.考虑材料的强度和弹性特性，选择合适的截面形状和尺寸。
2.考虑柱子的长度和受力方式，选择合适的截面类型。
3.考虑柱子的稳定性和扭转强度，进行必要的校核。
4.不同设计准则和规范可能有不同的要求和假设，因此需要根据具体情况进行选择和计算。
在进行柱子截面估算时，需要进行充分的考虑和分析，尽量选择合理和经济的截面形状和尺寸，以确保柱子在实际使用中的安全可靠。
框架结构梁板柱截面尺寸确定方法
框架结构梁板柱截面尺寸确定方法框架结构的梁板柱截面尺寸的确定方法，主要是根据结构力学原理和设计准则进行分析和计算。
以下是确定框架结构梁板柱截面尺寸的一般方法和步骤：1.结构受力分析：首先对框架结构进行受力分析，确定结构的荷载、支座情况、斜拉杆的位置等，以确定梁板柱的受力情况。
2.梁板柱选材：根据需要确定梁板柱的材料，常用的结构材料有钢材、混凝土和木材等。
3.安全性分析：结构的安全性是优先考虑的因素。
通过结构有限元分析或经验公式计算等方法，来评估结构的承载能力和稳定性。
4.构造层面分析：在确定了结构的荷载、支座情况和材料后，进一步进行梁板柱的结构形式和构造层面分析。
比如梁板柱的跨度、高度、间距等。
5.梁板柱截面初始尺寸的确定：根据结构的受力情况和构造层面分析，初步确定梁板柱的截面形状和尺寸。
比如矩形截面的梁板柱，可以根据荷载和跨度计算来确定截面尺寸，或者采用经验公式进行估算。
6.强度验算：通过弹性理论和材料的力学性能，对初步确定的截面尺寸进行强度验算。
根据结构设计准则，对截面尺寸的破坏性验算与变形控制进行计算和验证。
7.结构的变形分析：结构的变形控制是设计过程中的一个重要考虑因素。
通过变形分析，可以对梁板柱的初始截面进行调整、优化，以满足设计要求和限制。
8.截面验算和调整：根据上述分析结果，对初始截面尺寸进行验算和调整。
如果验算结果不满足强度和稳定性要求，需要调整截面尺寸或结构形式，重新进行分析和计算。
9.经济性分析：在保证结构安全的前提下，进一步进行经济分析和优化，以确保结构的经济性和可行性。
10.结构的整体优化：考虑到整体结构的工期、成本和受力性能等方面的要求，最终确定最佳的梁板柱截面尺寸。
总结：确定框架结构的梁板柱截面尺寸是一个综合考虑受力、安全性、经济性和施工等因素的复杂问题。
以上所述的方法和步骤只是一个一般的设计流程，需要根据具体的项目情况和设计要求进行调整和优化。
框架结构的梁柱截面尺寸如何确定
框架结构的梁柱截面尺寸如何确定柱截面一般是根据经验先定个截面，然后在试算，也可先根据柱顶力估算截面。
梁的截面主梁一般按1/10左右取，次梁可取到1/15。
这些都是前期估算，也可依经验定。
最终要根据位移、挠度、裂缝等综合调整。
主梁和次梁关系在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。
为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。
附加横向钢筋应布置在长度为S=2h1＋3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋'通长设置'而已。
三者除都是钢筋外,没有其它关系。
我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。
参考03101的框架梁的纵向钢筋构造，应该可以理解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁的设计：
1.型钢梁设计
由梁的荷载和支承情况根据内力计算得到梁的最大弯矩，根据选用的型钢材料确定其抗弯强度设计值，由此求得所需要的梁净截面抵抗矩，然后在型钢规格表中选择型钢的型号。
最后对选定的型钢梁截面进行强度、刚度和整体稳定验算。
2.组合梁设计
梁的截面选择步骤为：估算梁的高度（一般用经济高度）、确定腹板的厚度和翼缘尺寸，然后验算梁的强度、稳定和刚度。
柱的设计：
1.实腹柱设计
截面选择的步骤如下：
（1）假定柱的长细比，一般在50—90范围之内，轴力大而长度小时，长细比取小值，反之取大值；
（2）根据已假定的长细比，查得轴心受压稳定系数。
然后根据已知轴向力和钢材抗压强度设计值求得所需截面积；
（3）求出截面两个主轴方向所需的回转半径（根据已知的两个方向的计算长度和长细比）；
（4）由此计算出截面轮廓尺寸的高和宽；
（5）通过求得的截面面积和宽以及高，再根据构造要求、钢材规格等条件，选择柱的截面形式和确定实际尺寸；
（6）验算实腹柱的截面强度、刚度，整稳和局稳；
2.格构柱设计
截面选择的步骤如下：
（1）假定长细比，一般在50—90之间；
（2）计算柱绕实轴整体稳定，用与实腹柱相同的方法和步骤选出肢件的截面规格。
根据假定的长细比，查稳定系数，最后确定所需的截面面积；
（3）计算所需回转半径；
（4）算出截面轮廓尺寸宽度和高度；
（5）计算虚轴长细比；通过求得的面积、高度和宽度以及考虑到钢材规格及构造要求选择柱的截面形式和确定实际尺寸。
（6）强度、刚度和整稳验算；
（7）缀条设计和缀板设计；
我总结了个轴心受压格构柱的设计步骤：
1、初选肢件截面，并验算柱绕实轴的刚度和整稳；
(1) 假定绕实轴的长细比λy/，一般在50～90之间。
(2) 求A r、iy r。
（按整个柱截面绕实轴的整稳求A r）
(3) 查选分肢截面。
(4) 验算绕实轴的刚度和整稳。
2、确定分肢间距a，并验算柱绕虚轴的刚度和整稳；
(1) 假定绕虚轴的换算长细比λ0x/。
根据等稳定原则，一般假定λ0x/=λy。
(2) 求λx r、ix r。
对缀条柱，先假定缀条角钢型号，查面积A L，进而求A1x。
对缀板柱，先假定缀条分肢的长细比λ1/。
再依换算长细比公式求λxr。
(3) 求a r，并确定b、a。
b为柱截面总宽。
a r=2·(ix r2 - i12)1/2
b r=a r+2·Z0
对b r取整得b，进而得到a。
(4) 验算柱绕虚轴的刚度和整稳。
按Ix→ix→λx→λ0x的次序求出几何特性，再验算。
3、分肢的稳定验算；
先算出分肢的计算长度l01，进而得到λ1。
验算公为：缀条柱，λ1≤0.7λmax；缀板柱，λ1≤0.7λmax且λ1≤40。
4-1、缀条设计(仅针对缀条格构柱)；
(1) 求一根缀条受到的轴力N1。
(2) 求缀条的计算长度。
(3) 求缀条的长细比λ。
(4) 缀条的刚度稳定验算，单连单角纲注意f乘折减系数η。
4-2、缀板设计(仅针对缀板格构柱)；
(1) 求每个缀板受到的剪力V1。
(2) 初选缀板尺寸。
(3) 求相邻缀板的中心距。
(4) 验算缀板的线刚度之和与分肢线刚度的比值。
(5) 验算缀板的抗弯强度和抗剪强度。
5、横隔布置。
――――――――――――――――――――――――――
型钢梁设计较为简单，焊接组合截面梁稍复杂，难点在于初始截面的假定。
我总结了个截面假定步骤：
1、截面高度h：
1) 容许最大高度hmax。
由于建筑或工艺专业的限制，梁高不能突破的高度。
2) 刚度要求的最小高度hmin。
hmin≥0.778x10-6fl2/[w]
3) 经济梁高he。
he=7·(Wx/)1/3-300mm
最终梁高的确定：hmin≤h≤hmax且h≈he
2、腹板厚度tw：
1) 抗剪要求的最小厚度twmin。
twmin =1.2Vmax/(h0·fv)
2) 经济厚度tw e。
tw e=h01/2/3.5
3) 构造要求。
规范GB50017规定：h0/tw≤250·(235/fy)1/2
最终腹板厚度的确定：tw≥ twmin，tw≈tw e并满足构造要求。
3、翼缘板的宽度b、厚度t：
根据W X/的值，先算出翼缘板面积A f，再确定b、t。
1)翼缘板面积A f。
A f≥W x//h0-tw·h0/6
2)翼缘板的宽度b、厚度t 。
已知A f确定b、t时，需考虑以下条件：① b=h/6~h/2.5②b≥180mm③t≥(A f/26)1/2
此处顺便验算了翼缘板的局部稳定，即自由宽厚比。
至此梁截面的所有参数都已初步确定。
