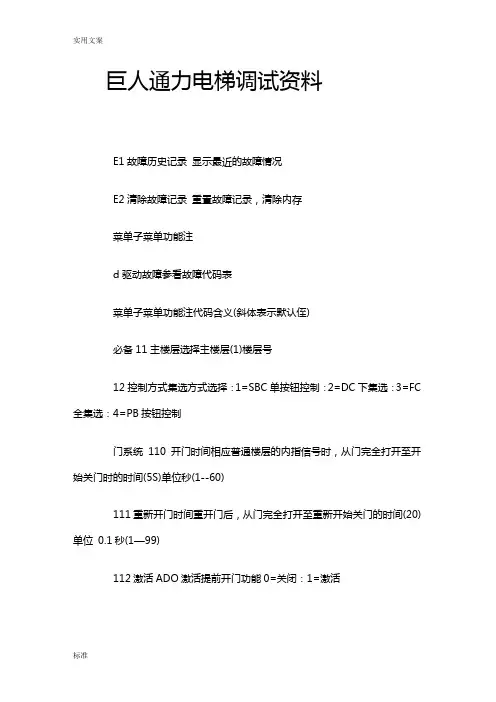

巨人通力某电梯调试全参数(2019最新)
巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。
1秒。
0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。
1秒。
=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。
巨人通力电梯调试要点
巨人通力电梯调试要点巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设0 1—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设1 1—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
GF21新时达调试说明 3(1)(1)(1)
货梯一体机控制柜调试参数表G8000003-CS/A编制: 校对:标准化: 批准:巨人通力电梯有限公司Giant KONE Elevator Co.r Ltd.20M年04月版本记录1用户界面操作说明E1板载操作界面I1. 1. I板载操作界面I1.1.2显示状态说明 11.2LCD手持操作鬆I1.2.1LCD手持操作歸酿示界面 21.2.2LCD手持操作器按键功能 21.2.3操作实例31.2. 3.1上电至电梯状态显示的操作31.2. 3.2功能状态切换51.2. 3.3査看监视状态方詰 61.2. 3. 4设置参数方法 61.2. 3. 5呼梯功能 B 2慢车调试2,1上电前检査92.2参数设置92,3电机调谐10 3快车调试3.1井道自学习113.2楼层显示设置113.3平层精度调整II3.4舒适感调试113.4. 1起动舒适感调试113. 4. 1. 1谒整零伺服PTD参数和励礎时间改善舒适感113. 4.1.2调整起劫时序改善舒适感123, 4.2运行过程中舒适感调试123, 4. 3停牢舒适感调试133. 4.4电梯运行曲线调整14 附录1功能参数表16 附录2故障代码及处理方案22G8000003-CS/A共小页第1页图L2貨样一体机1用户界面操作说明 1.1板载操作界面1.1.1板载操作器板载搠作界而由七段码显示器及按键组成°外祝如下图1. I 所示-图1」1.2 LCD 手持操作器LU ）手持操作器由LCD 液晶捉示器和薄膜按健I 虾部分组成,手持操作器的外观如下图1. £所示,货样一体机控制拒调试参数表G 8000003 <S/A 共26页第之页1.2.1 LCD手持操作器显示界面1,2. 2 LCD手持操作器按键功能G800Q003-CS/A负暢一体机1.2.3操作实例1.2.3. 1上电至电操状态显示状态的操作当将手持操作器和主板接通之后，披瞪如下的步骤可以进入查看电梯运行状态;电梆法志显示其中，密码登录的界面操作挙例如下：（密码以初始密码1234为例）货梯一体机控制柜调试参数表G8000003-CS/A 共26页第4页顾序 按纏 操作器的显示上电凿码登录Enter密码賢录'□密码登录密码登衆B34按2y ；密码登录■ 234密码登录OOOOOSS= (WOiM[门顿闭台鼓i 次密码.说咬鬱码登录[1234说明密■始入完単和录成功,进入电崩状态显示界而货梯…体机GB000003-CS/A控搦相调试參数表共26页郊5页1.2. 3. 2功能状态切换在非故障充询页而状态下，按下F1攏可回到电梯状态曇示界而，按照如下流程图进行功能选热1.2. 3. 3査看监视状态方法1.2, 3.4设置養数方法黄様一体机碧宣車泪试参数表GB000003-CS/A 共26页第7页-现翳垣参数分类调试操作参数分类爲蠶羸参数按键以实现功能选择进入二级菜刑参数分类参散汇总控制参数复位_…签艶箜__F0= 0.550m/s2 「如速度斜宰』F1 0.550^2，诚速度斜率FI1 巳3预设总层数查呑F参数的債可査看上1个参麹可直看上10个参:故__箜塹匚虹FU = £.预设总层数 ,___婪艶凰__=_ 下ii=E、顼设总层数 , _―鹭塾眞____FU = |2.预毁总层皴, ____经翌―_ pH = m,預设总层敎，參数査看状态按ENTER諷进入編国状态.可以修改卷妝向上数字加I向下数字滅1向左移动到参数克位向右移动丑參数低位1-2. 3.5呼梯功能该功能可以监初到哪些楼层已登记指令，那些楼层的外呼已登记；还可以通过该界而直接在手持操作器中登记指令和召唤，只有在非检修状态才能登记召唤/指令。

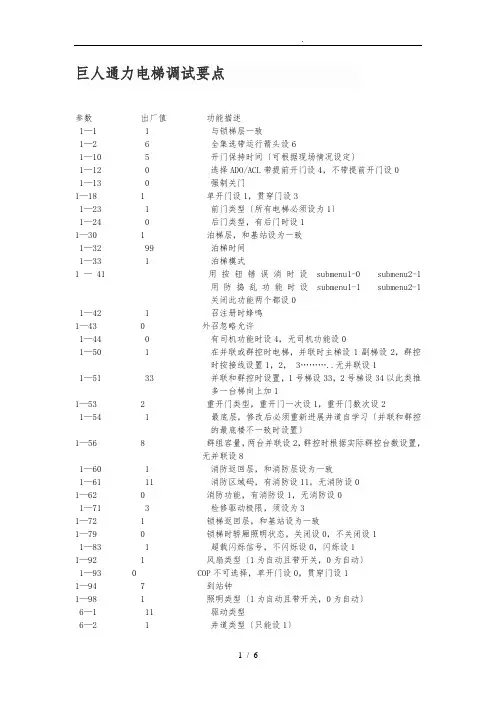

巨人通力电梯调试要点说明
巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间〔可根据现场情况设定〕1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯穿门设31—23 1 前门类型〔所有电梯必须设为1〕1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进展井道自学习〔并联和群控的最底楼不一致时设置〕1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型〔1为自动且带开关，0为自动〕1—93 0 COP不可选择，单开门设0，贯穿门设11—94 7 到站钟1—98 1 照明类型〔1为自动且带开关，0为自动〕6—1 11 驱动类型6—2 1 井道类型〔只能设1〕6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样〔安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样〔安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长〕6—26 0.3 爬行时间5-5-1学习前设0.3。

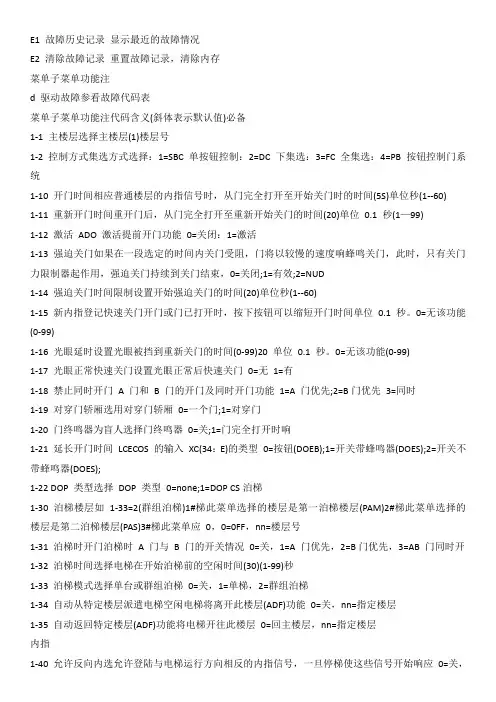

巨人通力电梯调试参数
E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择：1=SBC 单按钮控制：2=DC 下集选：3=FC 全集选：4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1 秒(1—99)1-12 激活ADO 激活提前开门功能0=关闭：1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0.1 秒。
0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位0.1 秒。
0=无该功能(0-99)1-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关，1=A 门优先，2=B门优先，3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开1-44 司机模式选择0：标准1：ATS HK/ 2：ATS CS1-45 锁的类型(楼层进出控制)指定LCEOPT 的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼1-46 优先下呼1。
GF21载货电梯电气调试培训
GF21载货电梯电气调试
外呼自学习
步骤 操作
1 紧急电动开关打到ON。
2
通 过 操 作 器 进 入 “ 主 界 面 —— 调 试 操 作 —— 外 呼 地 址 学 习 ” ， 按 后 按 “ENTER”键。
3
开始楼层自学习，操作器显示从最高楼层开始往减，学习成功后，显示界面 跳回外呼地址自学习界面。
步骤 操作
1 紧急电动开关打到ON。
2
通过操作器进入“主界面——调试操作——井道自学习”，按后按“ENTER” 键；
紧急电动开关打到OFF。电梯将以自学习速度向下运行到底层，然后再以自 3 学习速度向上运行，开始井道自学习。直到电梯运行到顶层平层位置后自动
停车，操作器显示“自学习完成”。
60 2/21/2020
GF21—井道信号
➢ 井道信息安装（0.5m/s）
序号 1 2 3 4 5 6 7 8 9 10 11
定义 磁开关组件 轿厢直梁 平层开关组件 平层插板 轿厢导轨 短层站磁钢组件 短层站磁开关 上强迫磁开关 下强迫磁开关 A门区磁开关 B门区磁开关
44 2/21/2020
GF21—井道信号
➢ 井道信息安装（1.0m/s）
GF21系统结构
➢ configuration:
一体机YTCPU
轿厢控制模块YTCCBS
安全回路模块YTADO
轿厢信号模块YTCOB
内呼显示模块YTCDS
4
2/21/2020
外呼显示模块YTSAP 外呼显示模块YTSAP 外呼显示模块YTSAP
GF21技术参数
➢ configuration: 名称 控制系统 通讯方式 最大层站 井道信号 运行方式 显示类型
巨人通力电梯调试全参数(精)
E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录,清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值必备1-1 主楼层选择主楼层(1楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时,从门完全打开至开始关门时的时间(5S单位秒(1--601-11 重新开门时间重开门后,从门完全打开至重新开始关门的时间(20单位0.1 秒(1—991-12 激活ADO 激活提前开门功能0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻,门将以较慢的速度响蜂鸣关门,此时,只有关门力限制器起作用,强迫关门持续到关门结束,0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20单位秒(1--601-15 新内指登记快速关门开门或门已打开时,按下按钮可以缩短开门时间单位0.1 秒。
0=无该功能(0-991-16 光眼延时设置光眼被挡到重新关门的时间(0-9920 单位0.1 秒。
0=无该功能(0-991-17 光眼正常快速关门设置光眼正常后快速关门0=无1=有1-18 禁止同时开门A 门和B 门的开门及同时开门功能1=A 门优先;2=B门优先3=同时1-19 对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响1-21 延长开门时间LCECOS 的输入XC(34:E的类型0=按钮(DOEB;1=开关带蜂鸣器(DOES;2=开关不带蜂鸣器(DOES;1-22 DOP 类型选择DOP 类型0=none;1=DOP CS泊梯1-30 泊梯楼层如1-33=2(群组泊梯1#梯此菜单选择的楼层是第一泊梯楼层(PAM2#梯此菜单选择的楼层是第二泊梯楼层(PAS3#梯此菜单应0,0=0FF,nn=楼层号1-31 泊梯时开门泊梯时A 门与B 门的开关情况0=关,1=A 门优先,2=B门优先,3=AB 门同时开1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30(1-99秒1-33 泊梯模式选择单台或群组泊梯0=关,1=单梯,2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF功能0=关,nn=指定楼层1-35 自动返回特定楼层(ADF功能将电梯开往此楼层0=回主楼层,nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号,一旦停梯使这些信号开始响应0=关,1=开,1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关,1=开1-42 内选登记蜂鸣器当内选按亮(登记时发出一短促声音0=关,1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼0=关,1=开1-44 司机模式选择0:标准1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制指定LCEOPT 的锁输入信号-锁-的用法0=关,1:锁内选,2:锁外呼, 3:锁内选和外呼1-46 优先下呼1。
巨人通力GF21载货电梯 电气调试
5
2020/3/9
GF21载货电梯电气调试
曳引机自学习
步骤 操作
1
确认安全回路是否正常。图下指示灯亮，X20:安全回路检测；X21:轿 门回路检测；X22：厅门回路检测；
2 紧急电动处于ON位置。
3
通过操作器进入“异步电机自学习”命令，按下“运行”按钮，再按 “ENTER”键，主接触器吸合，进行自学习。
进入轿厢：按一下顶楼内呼，平层向上调整5mm，轿内显示 5；按一下底 楼内呼，平层向下调整5mm，轿内显示 5。
3
调平层结束后同时按顶楼和底楼内呼1s，保存结果，电梯自动关门，关门后 电梯显示恢复正常。
4
该层平层调整结果保存后，登记内呼，驶向下一层进行平层调整，到站保持 开门
5
平层调整结束后，回机房将紧急电动开关打到“开”再恢复到“关”,则退出 平层调整模式，电梯恢复正常。
9
2020/3/9
谢谢大家 End & Thanks!
10 2020/3/9
F06 F09 F11 F12 F18 F203 F204 F205 F206 F207 F208 F210 F211
0.5/1.0 1 2~16 0.3 1 0 0 0 0 0 0 0 0
电梯额定速度 锁梯基站 楼层数 检修速度 消防基站（带消防功能） 电机额定功率（电机铭牌） 电机额定电流（电机铭牌） 电机额定频率（电机铭牌） 电机额定转速（电机铭牌） 电机额定电压（电机铭牌） 电机极数（电机铭牌） 编码器类型（增量式编码器） 编码器脉冲数
紧急电动开关打到OFF。电梯将以自学习速度向下运行到底层，然后再以自 3 学习速度向上运行，开始井道自学习。直到电梯运行到顶层平层位置后自动
停车，操作器显示“自学习完成”。
巨人通力电梯调试要点
巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定)1-12 0 选择ADO/ACL带提前开门设4，不带提前开门设01-13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型(所有电梯必须设为1）1—24 0 后门类型，有后门时设11-30 1 泊梯层，和基站设为一致1-32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1—1 submenu2—1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4,无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置,1号梯设33,2号梯设34以此类推多一台梯向上加11—53 2 重开门类型,重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习(并联和群控的最底楼不一致时设置)1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能,有消防设1，无消防设01-71 3 检修驱动极限，须设为31-72 1 锁梯返回层，和基站设为一致1-79 0 锁梯时轿厢照明状态,关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0,闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0,贯通门设11—94 7 到站钟1—98 1 照明类型(1为自动且带开关,0为自动）6—1 11 驱动类型6—2 1 井道类型(只能设1)6-17 1 自学习前设1，自学习完成后设为06—20 -—77N位置，5—5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -—77U位置，5—5-1做完后把77U的距离安装成和此值加2CM一样(安装完后将电梯开到底层将6—12设为1来试验是否会冲层,如冲层还应将此距离拉长）6—26 0。
巨人通力电梯调试要点
巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设0 1—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1 submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2，3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加11—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为06—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
巨人通力货梯调试手册
15 楼指令点灯输出
J6.10
10 楼下召点灯输出
烧录状态
RS485 通讯终端电阻接入选择，SW4-1 和 SW4-2 同时拨到 ON 时为接入通讯终端电阻，拨 到 OFF 时为不接入终端电阻， 手持编程器 5V 电源选择，SW3 拨到 ON 后 DB1 的 9 脚有 5V 直流电压输出，用于给手持操 作器供电。注：不接手持操作时严禁将 SW3 拨到 ON。
Y15
TY0 TY1 TY2 TY3 TY4 TY5 TY6 TY7
定义 前门开门继电器输出 前门关门继电器输出 输出继电器 Y4、Y5 的公共端 后门开门继电器输出 后门关门继电器输出 输出继电器 Y5、Y6 的公共端 提前开门或开门再平层继电器输出 输出继电器 Y8 的公共端 消防信号输出 输出继电器 Y9 的公共端 变频器上行方向 加速接触器 KM14 变频器下行方向 减速接触器 K15 变频器运行使能 慢车切换接触器 3A 变频器多段速端口 1 慢车切换接触器 4A 变频器多段束端口 2 备用 输出继电器 Y10-Y14 的公共端 变频器多段速端口 3 备用 检休运行 输出继电器 Y15 的公共端 到站钟继电器输出 轿厢照明继电器输出 输出继电器 TY0、TY1 公共端 超载指示输出 蜂鸣输出 满载指示输出 三分钟延时按钮指示输出 输出端口 TY2-TY5 的公共端 上方向运行指示 下方向运行指示
后门光幕
后门开门到位信号
后门关门到位信号
后门安全触板
输入信号公共端
输入隔离电路电源负极，0V
输入隔离电路电源正极，24V
1 楼指令按钮输入
Input
1 楼上召按钮输入
Input
2 楼指令按钮输入
Input
2 楼下召按钮输入
巨人通力电梯调试要点图文稿
巨人通力电梯调试要点集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）巨人通力电梯调试要点参数出厂值功能描述1—1 1 与锁梯层一致1—2 6 全集选带运行箭头设61—10 5 开门保持时间（可根据现场情况设定）1—12 0 选择ADO/ACL带提前开门设4，不带提前开门设01—13 0 强制关门1—18 1 单开门设1，贯通门设31—23 1 前门类型（所有电梯必须设为1）1—24 0 后门类型，有后门时设11—30 1 泊梯层，和基站设为一致1—32 99 泊梯时间1—33 1 泊梯模式1—41 用按钮错误消时设submenu1-0 submenu2-1用防捣乱功能时设submenu1-1submenu2-1关闭此功能两个都设01—42 1 内召注册时蜂鸣1—43 0 外召忽略允许1—44 0 有司机功能时设4，无司机功能设01—50 1 在并联或群控时电梯号码，并联时主梯设1副梯设2，群控时按接线设置1，2， 3………..无并联设11—51 33 并联和群控时设置，1号梯设33，2号梯设34以此类推多一台梯向上加1 1—53 2 重开门类型，重开门一次设1，重开门数次设21—54 1 最底层，修改后必须重新进行井道自学习（并联和群控的最底楼不一致时设置）1—56 8 群组容量，两台并联设2，群控时根据实际群控台数设置，无并联设81—60 1 消防返回层，和消防层设为一致1—61 11 消防区域码，有消防设11，无消防设01—62 0 消防功能，有消防设1，无消防设01—71 3 检修驱动极限，须设为31—72 1 锁梯返回层，和基站设为一致1—79 0 锁梯时轿厢照明状态，关闭设0，不关闭设11—83 1 超载闪烁信号，不闪烁设0，闪烁设11—92 1 风扇类型（1为自动且带开关，0为自动）1—93 0 COP不可选择，单开门设0，贯通门设11—94 7 到站钟1—98 1 照明类型（1为自动且带开关，0为自动）6—1 11 驱动类型6—2 1 井道类型（只能设1）6—17 1 自学习前设1，自学习完成后设为0 6—20 -- 77N位置，5-5-1做完后把77N的距离安装成和此值加2CM一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21 -- 77U位置，5-5-1做完后把77U的距离安装成和此值加2CM一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—26 0.3 爬行时间5-5-1学习前设0.3。
gf21货梯调试资料
图 1.1 零伺服时序图
当零伺服结束时，一体机中的变频器给控制器一个可以给出速度指令的信号，电梯就开始起 速。
巨人通力电梯有限公司
Giant KONE Elevator Co.,Ltd
219
GF21-AZ 2013-07-26
F212、F213 和 F214 分别是零伺服调节器的增益（P0）、积分常数（I0）和微分常数（D0）。调整时， 先将 P0 值设得很小，此时将电梯空载下行，电梯起动时会有倒拉现象。逐渐加大 P0 值，直到电梯下行起 动时正好感觉不出倒拉为止。P0 太大，会造成电梯起动时上下振动。因此如电梯起动时有较大上下振动 感觉，就需要调小 P0 值。I0 是起动时零速 PID 调节器的积分常数，I0 越大，响应时间越快。如果 I0 值 太小，P0 来不及作用；如 I0 值太大，则容易产生较高频率的振荡。D0 有助于系统得响应速度，D0 越大、 响应越快；但如果 D0 太大，也会引起振荡。
积分常数 I 对反馈跟踪的影响
同样，增大微分常数 D，可增加系统的灵敏性。但 D 太大会使系统过于灵敏而产生振荡。 在调整 PID 调节器参数时，通常先调整比例常数 P。在保证系统不振荡的前提下尽量增大 P 值，然后调节积分常数 I，使系统既有快速的响应特性又超调不大。只有在调整 P 和 I 还不能效 果满意的情况下，再适当调整 D 的数值。 电梯运行曲线中 PID 调节器的分段区间如下面图所示。
1.100
F3
S 曲线 T1
（1.00～
T1 为加速段末到最高速度间的过渡时间曲线，T2 为最高转
1.200）
速到减速段初的过渡时间曲线。
1.100
T1 和 T2 对舒适感没有明显的影响，一般不调。T2 调得太
巨人通力电梯调试要点
精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。
5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。
巨人通力电梯调试要点
精心整理参数出厂值功能描述 1—11与锁梯层一致1—26全集选带运行箭头设61—105开门保持时间（可根据现场情况设定）1—120选择ADO/ACL 带提前开门设4，不带提前开门设0 1—130强制关门1—181单开门设1，贯通门设31—2311—2401—3011—32991—3311—411—4211—4301—4401—501 1 1—51331—5321—5411—5681—6011—61111—6201—7131—7211—7901—8311—9211—1—9471—981照明类型（1为自动且带开关，0为自动） 6—111驱动类型6—21井道类型（只能设1）6—171自学习前设1，自学习完成后设为06—20--77N 位置，5-5-1做完后把77N 的距离安装成和此值加2CM 一样（安装完后将电梯开到顶层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—21--77U 位置，5-5-1做完后把77U 的距离安装成和此值加2CM 一样（安装完后将电梯开到底层将6-12设为1来试验是否会冲层，如冲层还应将此距离拉长）6—260.3爬行时间5-5-1学习前设0.3。
5-5-1学习完后设1-1.5之间 6—281.7高速比例因素（在最短层站跑高速时变频器反馈速度稳住不足3秒钟时加大该参数来让其多一层站跑高速）6—341.7中速比例因素，当单层跑检修速度时将此值适当减小6—61调试完毕后将此参数的值减小50（防止电梯在楼层中间出现0001故障）7—5门锁防短接都要设为1submenu1-1submenu2-17—90门方向改变时间7—800蜂鸣器音量7—810主站蜂鸣器音量7—841轿厢位置控制，显示当前位置7—971OSSLCN功能锁梯后返回基站厅外召无显示其它没列出来的参数请不要修改！！！！OkK1.2./额定电3减速比（曳引轮直径（Pulleydiameter）核对电机名牌最大转速范围(Fullscalespeed)与额定速度一样5.多段速参数（TRAVEL/Speedprofile）Multispeed030mm/s（再平层速度）Multispeed150mm/s（爬行速度）Multispeed2按电梯参数（额定速度）Multispeed30Multispeed4按电梯参数（中速）Multi speed 5 300mm/s（检修速度） 6.斜坡曲线参数（TRA VEL / Ramp profile）初始急加速（MR0 acc ini jerk） 580mm/s3 加速度（MR0 acceleration） 680mm/s2 末端急加速(MR0 acc end jerk) 680mm/s3 初始急减速（MR0 dec ini jerk） 580mm/s3 减速度（MR0 deceleration） 680mm/s2 末端急减速（MR0 dec eng jerk0） 780mm/s3 结束时减速度（MR0 end decel） 50mm/s2 初始急加速(MR1 acc ini jetk) 680mm/s3 加速度(MR1 acceleration) 780mm/s2 末端急加速(MR1 acc end jerk) 780mm/s3 初始急减速(MR1 dec ini jerk) 680mm/s3 减速度(MR1 deceleration) 780mm/s2 末端急减速(MR1 dec end jerk) 880mm/s3 结束时减速度(MR1 end decal) 150mm/s2 7.电梯时序参数9.SpdP1 gain % 10%Spdl1 gain % 1%SpdP2 gain % 20%Spdl2 gain % 1%SpdP3gain%30%SpdI3gain%1%Spd0enable2(Enbleasstart)Spd0Pgain%40%Spd0Igain%50%SfbkderenableDisabled滤波时间（Propfilter）4ms11.TRA VEL/Rampsetpoint/Ramprefsrc/RamprefinvsrcDI212.I/OCONFIG/Digitaloutputs/Stddigitalouts/Stddigoutsrc数字输出2（DO2src）DriveOK13.I/OCONFIG/Digitaloutputs/Stddigitalouts/StddigoutcfgDO2inversionInversion14.I/OCONFIG/Bits->Word/Bits->Word0srcWordB0srcDI4WordB1srcDI5WordB2srcDI615.ALARMCONFIG/Undervoltage)再开2.Landingcalllimitnoentry本梯应召条件有1个外招本梯就启动Priorityspecialfixed高级优先固定Sp2/3whileinspoff检修时sp2/3群控接口关*Algorithmwaitingtimeoriented群控算法侯梯时间最少。
通力电梯调试
通力电梯调试引言通力电梯是现代建筑中不可或缺的设备之一。
在安装电梯后，为了确保其安全正常运行，通力电梯需要进行调试和测试。
本文档将介绍通力电梯调试的步骤和注意事项。
调试步骤步骤一：安全检查在进行电梯调试前，首先需要进行安全检查。
确保所有安全设备安装完好，并按照相关标准进行连接。
检查所有电气线路的连接是否牢固，并检查电梯底坑和顶层设备的安装是否牢固。
步骤二：电气系统调试1.打开电梯控制柜，检查电气系统的工作状态。
2.检查电气线路的连接是否正确，是否存在断路或短路的情况。
3.检查电梯主机和门机的电气系统是否正常工作。
4.检查电气系统的保护装置是否正常工作，如断电器、熔断器等。
步骤三：机械系统调试1.检查电梯轿厢和对重的平衡状态，调整平衡重。
2.检查轿厢门和对重门的闭合状态，调整门扇间隙。
3.检查电梯导轨的安装是否牢固，调整导轨对接度。
4.检查安全装置的工作状态，如门锁、限速器、缓冲器等。
步骤四：安全功能调试1.检查紧急停止开关的工作状态，测试其是否能够迅速停止电梯运行。
2.检查紧急通话装置的工作状态，测试其是否能正常与外界通讯。
3.检查应急照明系统和防爆门的工作状态，测试其是否能在断电情况下正常工作。
步骤五：运行调试1.将电梯置于运行状态，观察其运行是否平稳，是否存在异常噪音。
2.测试电梯的上行和下行功能，确保其正常运行。
3.测试电梯的开门和关门功能，观察门扇的运动是否顺畅。
4.检查电梯的楼层显示是否准确，测试按钮功能是否正常。
注意事项1.通力电梯调试需要由专业技术人员进行，确保其专业性和安全性。
2.调试过程中，需要关注电梯各部件的工作状态，及时处理发现的问题。
3.在调试过程中，必须遵守相关安全规范，并确保符合法定标准。
4.如果发现调试过程中存在严重问题，应及时停止调试，并请专业人员进行修复。
结论通力电梯调试是确保电梯安全运行的必要步骤。
通过合理的调试过程，可以确保电梯的各项功能正常工作，并提供安全可靠的乘坐体验。
巨人通力电梯调试参数
巨人通力电梯调试参数E1 故障历史记录显示最近的故障情况E2 清除故障记录重置故障记录，清除内存菜单子菜单功能注d 驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认值)必备1-1 主楼层选择主楼层(1)楼层号1-2 控制方式集选方式选择:1=SBC 单按钮控制:2=DC 下集选:3=FC 全集选:4=PB 按钮控制门系统1-10 开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60) 1-11 重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位 0.1 秒(1—99) 1-12 激活 ADO 激活提前开门功能 0=关闭:1=激活1-13 强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD1-14 强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)1-15 新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位 0.1 秒。
0=无该功能(0-99)1-16 光眼延时设置光眼被挡到重新关门的时间(0-99)20 单位 0.1 秒。
0=无该功能(0-99) 1-17 光眼正常快速关门设置光眼正常后快速关门 0=无 1=有1-18 禁止同时开门 A 门和 B 门的开门及同时开门功能 1=A 门优先;2=B门优先 3=同时 1-19 对穿门轿厢选用对穿门轿厢 0=一个门;1=对穿门1-20 门终鸣器为盲人选择门终鸣器 0=关;1=门完全打开时响1-21 延长开门时间 LCECOS 的输入 XC(34:E)的类型 0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);1-22 DOP 类型选择 DOP 类型 0=none;1=DOP CS泊梯1-30 泊梯楼层如 1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应 0，0=0FF，nn=楼层号1-31 泊梯时开门泊梯时 A 门与 B 门的开关情况 0=关，1=A 门优先，2=B门优先，3=AB 门同时开 1-32 泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒1-33 泊梯模式选择单台或群组泊梯 0=关，1=单梯，2=群组泊梯1-34 自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能 0=关，nn=指定楼层 1-35 自动返回特定楼层(ADF)功能将电梯开往此楼层 0=回主楼层，nn=指定楼层内指1-40 允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应 0=关，1=开，1-41 错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号 0=关，1=开 1-42 内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开1-43 忽略新外呼为响应运时的外呼而忽略新外呼 0=关，1=开1-44 司机模式选择 0:标准 1:ATS HK/ 2:ATS CS1-45 锁的类型(楼层进出控制)指定 LCEOPT 的锁输入信号-锁-的用法 0=关，1:锁内选，2:锁外呼，3:锁内选和外呼1-46 优先下呼 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GF21载货电梯电气调试
轿内显示模块YTCDS
GF21载货电梯电气调试
厅外显示模块YTSAP
GF21载货电梯电气调试
厅外显示模块YTSAP
GF21载货电梯电气调试
参数确认
F06 F09 F11 F12 F18 F203 F204 F205 F206 F207 F208 F210 F211
0.5/1.0 1 2~16 0.3 1 0 0 0 0 0 0 0 0
ቤተ መጻሕፍቲ ባይዱ
按下“运行”和“上行”或“下行”按钮，观察电梯运行方向是否正 4 确，若不正确则修改相序参数F234的值，若果是“1”则改成“0”，
如果是“0”则改成“1”。
17 2020/5/4
GF21载货电梯电气调试
曳引机自学习
GF21载货电梯电气调试
曳引机自学习
GF21载货电梯电气调试
井道自学习
步骤 操作
▪ X0 检修 ▪ X1 终端校验 ▪ X2 上行 ▪ X3 下行 ▪ X4 上强减 ▪ X5 下强减 ▪ X6 上平层 ▪ X7 下平层 ▪ X8 满载 ▪ X9 超载
主控制模块信号灯定义
X10 门区继电器检测 X11 提前开门继电器检测 X12 抱闸开关 X13 消防或消防返回 X14 停电应急平层输入或地震或大楼后备电源输入 X15 轻载 X16 预留 X17 预留 X18 A门区 X19 B门区
1 紧急电动开关打到ON。
2
通过操作器进入“主界面——调试操作——井道自学习”，按后按“ENTER” 键；
紧急电动开关打到OFF。电梯将以自学习速度向下运行到底层，然后再以自 3 学习速度向上运行，开始井道自学习。直到电梯运行到顶层平层位置后自动
停车，操作器显示“自学习完成”。
20 2020/5/4
主控制模块高压检测灯定义
▪ X20 安全回路检测 ▪ X21 轿门锁检测 ▪ X22 厅门锁检测 ▪ X23 运行接触器粘连检测 ▪ X24 抱闸接触器粘连检测
GF21载货电梯电气调试
安全模块YTADO
GF21载货电梯电气调试
轿顶控制模块YTCCBS
GF21载货电梯电气调试
轿厢控制模块YTC0B
22 2020/5/4
GF21载货电梯电气调试
外呼自学习
GF21载货电梯电气调试
平层位置调整
步骤 1 2
操作
将电梯召至顶楼，保持开门，通过操作器进入“主界面——调试操作——平 层调整”，按后按“ENTER”键，开启轿厢调平层功能，此时电梯屏蔽外呼。
进入轿厢：按一下顶楼内呼，平层向上调整5mm，轿内显示 5；按一下底 楼内呼，平层向下调整5mm，轿内显示 5。
GF21载货电梯 电气调试
GF21载货电梯电气调试
系统特点:
一体化控制 结构紧凑
高性能处理器
控制与驱动有机结合 控制柜小型化 双核
2
2020/5/4
GF21载货电梯电气调试
控制柜
GF21载货电梯电气调试
技术参数:
名称 控制系统 通讯方式 速度 井道信号 最高楼层数 运行方式 显示类型
备注 一体化控能系统 串行通讯 0.5m/s,1.0m/s 磁开关、平层感应器 16 单梯、并联 七段码（标配）、点阵（选配）
电梯额定速度 锁梯基站 楼层数 检修速度 消防基站（带消防功能） 电机额定功率（电机铭牌） 电机额定电流（电机铭牌） 电机额定频率（电机铭牌） 电机额定转速（电机铭牌） 电机额定电压（电机铭牌） 电机极数（电机铭牌） 编码器类型（增量式编码器） 编码器脉冲数
14 2020/5/4
GF21载货电梯电气调试
3
调平层结束后同时按顶楼和底楼内呼1s，保存结果，电梯自动关门，关门后 电梯显示恢复正常。
4
该层平层调整结果保存后，登记内呼，驶向下一层进行平层调整，到站保持 开门
5
平层调整结束后，回机房将紧急电动开关打到“开”再恢复到“关”,则退出 平层调整模式，电梯恢复正常。
24 2020/5/4
GF21载货电梯电气调试
GF21载货电梯电气调试
井道自学习
GF21载货电梯电气调试
外呼自学习
步骤 操作
1 紧急电动开关打到ON。
2
通 过 操 作 器 进 入 “ 主 界 面 —— 调 试 操 作 —— 外 呼 地 址 学 习 ” ， 按 后 按 “ENTER”键。
3
如果外呼板地址自学习成功，操作器提示“学习成功”，否则提示“**学习 失败”。（**表示第几次）
4
2020/5/4
GF21载货电梯电气调试
系统结构:
一体机YTCPU
轿厢控制模块YTCCBS
安全回路模块YTADO
轿厢信号模块YTCOB
内呼显示模块YTCDS
5
2020/5/4
外呼显示模块YTSAP 外呼显示模块YTSAP 外呼显示模块YTSAP
GF21载货电梯电气调试
主控制模块YTCPU
GF21载货电梯电气调试
参数确认
GF21载货电梯电气调试
参数确认
GF21载货电梯电气调试
曳引机自学习
步骤 操作
1
确认安全回路是否正常。图下指示灯亮，X20:安全回路检测；X21:轿 门锁检测；X22：厅门锁检测；
2 紧急电动处于ON位置。
3
通过操作器进入“异步电机自学习”命令，按下“运行”按钮，再按 “ENTER”键，主接触器吸合，进行自学习。
平层位置调整
GF21载货电梯电气调试
平层位置调整
谢谢大家 End & Thanks!
27 2020/5/4
