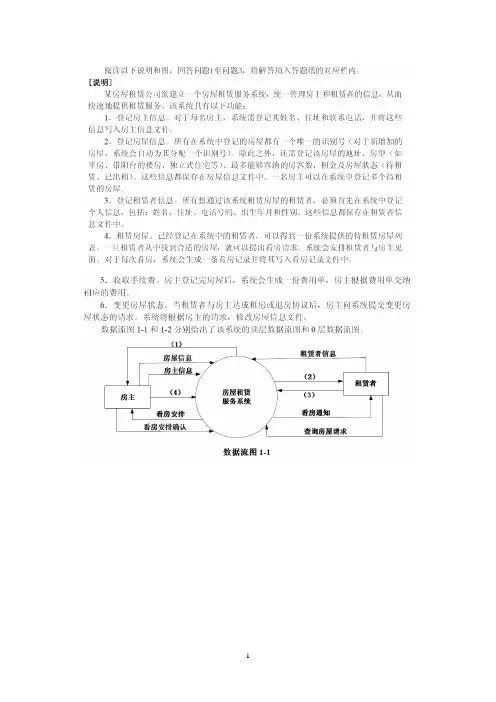

【问题1】（1）费用单（2）待租赁房屋列表（3）看房请求（4）变更房屋状态请求【问题2】（5）房主信息文件（6）租赁者信息文件（7）房屋信息文件（8）看房记录文件【问题3】（1）起点：房主终点：变更房屋状态数据流名称：变更房屋状态请求（2）起点：租赁者终点：登记租赁者信息数据流名称：租赁者信息（3）起点：租赁者终点：安排租赁者看房数据流名称：看房请求试题一（共15分）阅读以下说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1. 每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。
课程结束后进行期末考试，其成绩作为这门课程的考试成绩。
2. 学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3. 在记录学生成绩之前，系统需要验证这些成绩是否有效。
首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。
4. 对于有效成绩，系统将其保存在课程成绩文件中。
对于无效成绩，系统会单独将其保存在无效成绩文件中，并将详细情况提交给教务处。
在教务处没有给出具体处理意见之前，系统不会处理这些成绩。
5. 若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。
教务处根据需要，请求系统生成相应的成绩列表，用来提交考试委员会审查。
6. 在生成成绩列表之前，系统会生成一份成绩报告给主讲教师，以便核对是否存在错误。
主讲教师须将核对之后的成绩报告返还系统。
7. 根据主讲教师核对后的成绩报告，系统生成相应的成绩列表，递交考试委员会进行审查。
数据流程图练习(DFD)
考虑数据存储：从问题的阐述中， 考虑数据存储：从问题的阐述中，可以看出产
生报表和处理事务这两个处理在时间上明显不匹配， 生报表和处理事务这两个处理在时间上明显不匹配， 每当有一个事务发生时就必须立即处理事务，而每 每当有一个事务发生时就必须立即处理事务， 天只产生一次订货报表。因此， 天只产生一次订货报表。因此，用来产生订货报表
一旦把数据流程图中的四种成份都分离出来之后， 一旦把数据流程图中的四种成份都分离出来之后 ， 就 可着手绘制系统的数据流程图了。 可着手绘制系统的数据流程图了 。 数据流程图的绘制也是 采用自顶向下的方法，由粗到细， 逐层细化， 采用自顶向下的方法 ， 由粗到细 ， 逐层细化 ， 最后形成一 套完整的拟建系统的数据流程图。 套完整的拟建系统的数据流程图。
存折 不合格存款单 合格存款单 查对 存折 现金 单 现金 库
储户 存折、存款单 存折、
存款
储户帐 EX3
EX4 某仓库管理系统按以下步骤进行信息处理， EX4 ： 某仓库管理系统按以下步骤进行信息处理 ， 试画出数据流程图。 试画出数据流程图。 （ 1 ） 保管员根据当日的出库单和入库单通过出、 保管员根据当日的出库单和入库单通过出 、 入库处理去修改库存台帐。 入库处理去修改库存台帐。 根据库存台帐由统计、 （ 2 ） 根据库存台帐由统计 、 打印程序输出出库 日报表。 日报表。 需要查询时， （ 3 ） 需要查询时 ， 可利用查询程序在输入查询 到库存台帐去查找，显示查询结果。 条件后 ，到库存台帐去查找，显示查询结果。
订货系统的2 子图1) 图(c) 订货系统的2层数据流程图 (子图1)
2.0 产生报表
采购 F7 订货报表 员
F6 订货汇总信息 D2 订货信息
软件设计师数据流图的相关练习题和答案
试题一（共15分）阅读以下说明和图，回答问题1至问题4，将解答填入答题纸的对应栏内。
【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1. 每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。
课程结束后进行期末考试，其成绩作为这门课程的考试成绩。
2. 学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。
3. 在记录学生成绩之前，系统需要验证这些成绩是否有效。
首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。
4. 对于有效成绩，系统将其保存在课程成绩文件中。
对于无效成绩，系统会单独将其保存在无效成绩文件中，并将详细情况提交给教务处。
在教务处没有给出具体处理意见之前，系统不会处理这些成绩。
5. 若一门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。
教务处根据需要，请求系统生成相应的成绩列表，用来提交考试委员会审查。
6. 在生成成绩列表之前，系统会生成一份成绩报告给主讲教师，以便核对是否存在错误。
主讲教师须将核对之后的成绩报告返还系统。
7. 根据主讲教师核对后的成绩报告，系统生成相应的成绩列表，递交考试委员会进行审查。
考试委员会在审查之后，上交一份成绩审查结果给系统。
对于所有通过审查的成绩，系统将会生成最终的成绩单，并通知每个选课学生。
现采用结构化方法对这个系统进行分析与设计，得到如图1-1所示的顶层数据流图和图1-2所示的0层数据流图。
图1-1 顶层数据流图图1-2 0层数据流图【问题1】（4分）使用说明中的词语，给出图1-1中的外部实体E1~E4的名称。

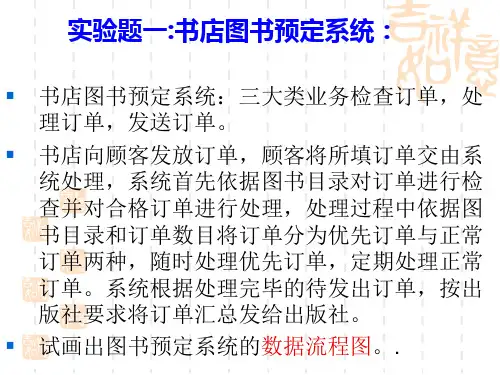

数据流程图(DFD)练习题
实验题四:银行的活期存(取款)业务的处理系统:
储户将填好的存/取款单和存折交给银行工作人员,然后由系统作 以下处理: 业务分类处理.系统首先根据储户所填的存/取款单确定本次业理.系统将存款单上的存款金额分别记录在存折和帐目文 件中,根据利率文件计算利息,将利息存入存折和帐目文件中.最 后,将存折还给储户 取款处理.系统首先接收判断储户所输密码是否正确,若正确,将 取款单上的取款金额分别记录在存折和帐目文件中, 根据利率文 件计算利息,将利息存入存折和帐目文件中;最后,将现金和存折 一并交给储户. 请画出该存取款业务的数据流程图
课后练习题:
某公司管理业务主要有四大模块：销售管理、库存管理、采购管 理及财务管理。具体业务描述如下： 顾客提交订单给销售部，销售部受理订货业务，即将订单存档， 将备货单交给库存部门检查。 库存部收到备货单后，检查库存，若能发货，将发货单存档， 开发货单给顾客，修改库存，同时将该发货单交给财务部。若 未能发货，则递交采购申请给采购部门。 采购部办理采购要根据库存现状及库存部提交的采购申请，根 据供应厂记录里的供应厂信息，发采购单给合适的供应厂，并 将采购单存档，供应厂收到采购单后会发送货单给公司的采购 部，此时采购部要受理供应厂的交货业务，受理时要查看采购 单存档，看是否我们曾经提出申请，若无误，将进货单交给库 存部修改库存，同时将验收单交给财务部办理付款业务。 财务部收到库存部的发货单后，办理收款业务，即发应付款通 知给顾客，顾客收到通知后将汇款单寄给公司财务部，财务部 开发票给顾客，同时修改销售记录，将此次销售记录归档；财 务部收到采购部验收单后，办理付款业务，发汇款单给供应厂， 供应厂开发票给公司，同时修改购买帐。
实验题三:教学管理业务说明： 学生填写学生情况登记表提交给教学办公室的教务 人员,教务人员根据招生办公室提供的原始学生材料 表核对学生情况登记表,核对无误后形成学生情况档 案; 教务人员还要根据学生情况档案作学生情况统计,形 成各种统计报表递交省教委、校长及各有关单位； 各专业讨论教学计划草稿，形成教学计划并发放到 各院系，各院系排出教师教学任务分配表； 根据教学任务分配表和教师提供的教师情况表以及 教学计划编排课程表，分别发放给教师和学生； 同时还要根据教学计划、课程表及学生情况档案做 日常事务处理。 试画出此业务的业务流程图及数据流程图。
数据流程图练习

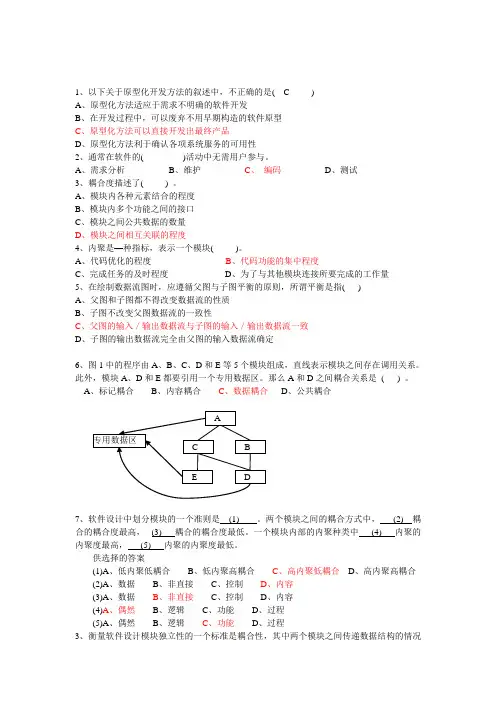

1、以下关于原型化开发方法的叙述中，不正确的是( C )A、原型化方法适应于需求不明确的软件开发B、在开发过程中，可以废弃不用早期构造的软件原型C、原型化方法可以直接开发出最终产品D、原型化方法利于确认各项系统服务的可用性2、通常在软件的( )活动中无需用户参与。
A、需求分析B、维护C、编码D、测试3、耦合度描述了( ) 。
A、模块内各种元素结合的程度B、模块内多个功能之间的接口C、模块之间公共数据的数量D、模块之间相互关联的程度4、内聚是—种指标，表示一个模块( )。
A、代码优化的程度B、代码功能的集中程度C、完成任务的及时程度D、为了与其他模块连接所要完成的工作量5、在绘制数据流图时，应遵循父图与子图平衡的原则，所谓平衡是指( )A、父图和子图都不得改变数据流的性质B、子图不改变父图数据流的一致性C、父图的输入／输出数据流与子图的输入／输出数据流一致D、子图的输出数据流完全由父图的输入数据流确定6、图1中的程序由A、B、C、D和E等5个模块组成，直线表示模块之间存在调用关系。
此外，模块A、D和E都要引用一个专用数据区。
那么A和D之间耦合关系是( ) 。
A、标记耦合B、内容耦合C、数据耦合D、公共耦合7、软件设计中划分模块的一个准则是_ (1) _。
两个模块之间的耦合方式中，_(2)_ 耦合的耦合度最高，_ (3) _耦合的耦合度最低。
一个模块内部的内聚种类中_ (4) _内聚的内聚度最高，_ (5) _内聚的内聚度最低。
供选择的答案(1)A、低内聚低耦合B、低内聚高耦合C、高内聚低耦合D、高内聚高耦合(2)A、数据B、非直接C、控制D、内容(3)A、数据B、非直接C、控制D、内容(4)A、偶然B、逻辑C、功能D、过程(5)A、偶然B、逻辑C、功能D、过程3、衡量软件设计模块独立性的一个标准是耦合性，其中两个模块之间传递数据结构的情况属于。
A．数据耦合B．标记耦合C．内容耦合D．公共耦合参考答案：(1) C(2) D (3) B (4) C (5) A图4【问题1】指出第一层图(图3)的数据流图中①，②，③的数据流名。
选择题（数据流程图）

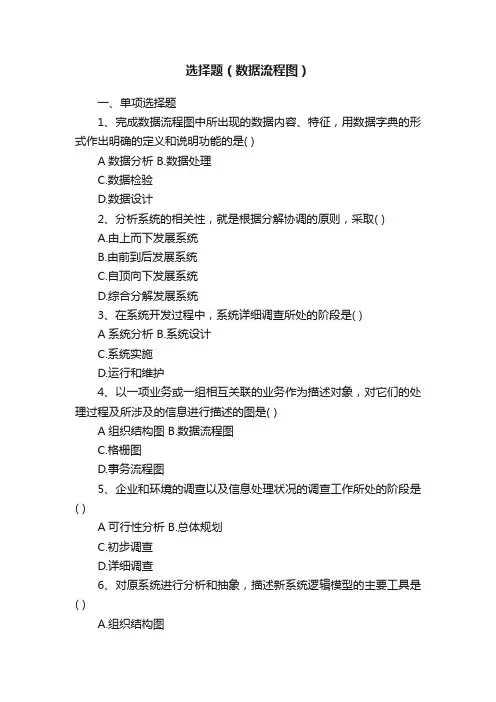

选择题（数据流程图）一、单项选择题1、完成数据流程图中所出现的数据内容、特征，用数据字典的形式作出明确的定义和说明功能的是( )A数据分析 B.数据处理C.数据检验D.数据设计2、分析系统的相关性，就是根据分解协调的原则，采取( )A.由上而下发展系统B.由前到后发展系统C.自顶向下发展系统D.综合分解发展系统3、在系统开发过程中，系统详细调查所处的阶段是( )A系统分析 B.系统设计C.系统实施D.运行和维护4、以一项业务或一组相互关联的业务作为描述对象，对它们的处理过程及所涉及的信息进行描述的图是( )A组织结构图 B.数据流程图C.格栅图D.事务流程图5、企业和环境的调查以及信息处理状况的调查工作所处的阶段是( )A可行性分析 B.总体规划C.初步调查D.详细调查6、对原系统进行分析和抽象，描述新系统逻辑模型的主要工具是( )A.组织结构图B.数据流程图C.格栅图D.事务流程图7、在数据流程图中，不受所描述的系统控制的是( ) A处理功能 B.数据存储C.外部实体D.数据流8、适合描述处理中具有多种策略的工具是( )A数据字典 B. 格栅图C.数据流程图D.决策树9、保证系统质量的关键是( )A系统正确 B.系统可读C.系统测试D.系统维护10、逻辑模型设计工作的完成阶段是( )A系统分析阶段 B.系统设计阶段C.系统实施阶段D.运行和维护阶段11、在初步调查的基础上，提出新系统的( )A目标 B.可行性结果C.详细调查方案D.总体方案12、反映系统中信息运动规律的图是( )A组织机构图 B.数据流程图C.系统结构图D.系统流程图13、数据流程图的绘制采用( )A自下而上的方法 B.自顶向下的方法C.由细到粗的方法D.都可以14、决策树可以用来( )A描述程序结构 B.描述基本加工的逻辑功能C.描述数据流的航程D.描述数据结构15、把各种业务处理过程及其信息联系起来，形成一个整体，反映系统内部错综复杂联系的是( )A组织结构图 B.数据流程图C.格栅图D.事务流程图16、审核数据流程图的工具是( )A决策树 B.数据字典C.功能分析图D.格栅图17、在数据处理中，基本的、不可分割的逻辑单位是( )A数据项 B.记录C.文件D.数据库18、数据流程图具有( )A概括性和具体性 B.具体性和抽象性C.抽象性和概括性D.概括性、抽象性和具体性19、描述逻辑判断过程的工具是( )A模块语言 B.层次语言C.结构语言D.树型语言21、关于系统分析，以下哪个叙述正确( )A企业领导根据系统开发建议书下达系统开发任务B.系统分析的目标是提出建设系统的物理方案C.系统分析工作不确定性大，面向组织管理问题D.系统分析员应比程序员、软件设计师更精通计算机技术22、绘制数据流程图的原则不包括( )A首先要明确系统的界面 B.应自顶向下逐层扩展C.应合理布局D.应说服用户接受23、决策树可以用来( )A代替数据流程图 B.描述某种基本加工的逻辑功能C.描述数据结构D.描述系统结构24、系统开发任务书是哪项工作的成果( )A初步调查 B.可行性研究C.详细调查D.系统分析25、下列工作中，不属于系统分析阶段工作的是( )A绘制模块结构图 B.系统初步调查C.可行性研究D.绘制数据流程图26、绘制数据流程图的注意事项中不包括( )A自顶向下，逐层分解，保持平衡B.数据流必须通过加工C.数据存储要考虑到存储器的介质特点和技术手段D.命名要注意规范27、描述基本加工逻辑功能的工具不包括( )A结构化语言 B.决策树C.决策表D.数据流程图28、系统分析的主要目标是完成系统的( )A.详细调查B.逻辑方案C.初步调查D.可行性分析29、关于数据流程图（DFD）的绘制，以下叙述正确的是( )A.DFD不涉及技术细节，便于与用户交流B. DFD的最高层图是关联图C. DFD中反映了各部分之间的时间顺序关系D.应从左到右逐步绘制30、系统分析应收集以下四类信息( )A组织、人、工作、环境 B.文件、报表、档案、账本C.书面、口头、照片、音像D.文字、数值、声音、图形图像31、系统说明书的主要内容包括( )A系统开发计划 B.系统模块结构图C.系统流程图D.系统逻辑模型32、关于系统开发，正确的叙述是( )A系统的培训工作一般在系统投入运行之后进行B.关键成功因素法属于全面调查法C.数据流程图与物理描述无关D.程序流程图表示了系统的总体结构33、U/C矩阵用于( )A描述组织机构 B.描述企业过程C.定义数据类D.定义系统总体结构34、关于数据流程图，以下不正确的叙述是( )A数据流程图描述了系统各部分之间的数据联系与处理功能B.数据流程图适于全面、直观、宏观的描述系统的信息流程C.数据流程图反映了数据流向、数据加工和逻辑意义上的数据存储D.数据流程图反映了系统各部分之间相互联系的判断与控制条件35、结构化系统分析工具的特点不包括( )A表达规范 B.便于与用户交流C.便于用计算机处理D. 便于描述程序结构36、关于系统开发，不正确的叙述是( )A要尽早进入物理设计阶段 B.系统分析解决“怎样作”C.系统设计解决“做什么”D.应遵循“先逻辑、后物理”的原则37、U/C矩阵描述了什么样的关系( )A部门与部门之间的关系 B.部门与报表之间的关系C.企业过程与数据类之间的关系D.多种数据类之间的关系38、以下不是结构化系统分析工具的是( )A数据流程图 B.数据词典C.业务流程图D.决策树39、关于数据流程图的绘制，以下叙述正确的是( )A对分解后的加工，一般先绘制输入数据流，再绘制输出数据流B.下一层图中不会出现不属于上一层图中的数据流子项的新数据流C.基本加工无父项，有子项D.应由用户来绘制40、关于系统开发，以下哪个叙述不正确( )A系统维护的重点是对应用程序的维护B.系统功能常变，但对象相对稳定C.用户必须在系统开发的各个阶段参与开发D.下层数据流程图中的数据存储，一定是上一层数据流程图中某数据存储的子项。
数据流程图练习(DFD)(精选)24页PPT
60、生活的道路一旦选定，就要勇敢地 走到底 ，决不 回头。 ——左
