任务1 正常情况下的列车运行组织概述
实现调度监督下的自动运行控制的基本条件如下所述。
1. 计算机系统可输入及储存多套列车运行图，并可根据设定的列车运行图实现行车指挥功能。 2. 对正线运行列车实行自动跟踪，显示进路、道岔位置、区间及线路占用情况。 3. 可自动或人工对列车运行进行调整，可人工对进路排列、信号开放、道岔转换进行控制。 4. 提供中央及车站两级运行控制模式，并可根据需要进行控制权转换。 5. 列车运行自动保护系统对列车运行设定防护区段，控制前、后列车运行的安全间距离。 6. 列车可使用自动驾驶功能，也可采用人工驾驶，列车占用区间的凭证是列车收到的速度码。 7. 通过计算机系统自动绘制列车实际运行图，并进行有关运营数据的统计。
2. 分散式管理
在车站范围内将双方运 营公司的管理范围划分 清楚，在各自范围内运 作，分别接受本运营公 司控制中心的统一指挥。
3. 混合式管理
以一家运营单位为主，另 一家安排工作人员听从主 运营单位的指挥共同参与 车站的管理。在通常情况 下，车站接受双方控制中 心的双重指挥。
任务3 车站行车组织
二、车站控制室的设备及功能
03 采 用 调 度 监 督 下 的 半 自 动 控制组织行车
任务3 车站行车组织
五、车站接发列车作业程序
采用调度监督下的半自动控制组织行 车时，各地方城市轨道交通系统都有 自己的接发列车标准，但也不尽相同。 下面以某城市轨道交通运营单4 所示。
列车运行控制系统概述
❖ 上海地铁1号线1989年引进阿尔斯通美国公司的ATC系
统，为了节省投资，在正线道岔联锁区域和车辆段采 列车运行控制系统概述
❖ ATC系统的大量引进拉近了我国地铁信号装配 水平与国际上的差距，取得了较好的效果。我 国地铁的整体技术水平上了一个台阶，列车运 行呈现出全新的面貌。此后不久，我国又对部 分设备实施国产化，取得了较好的效果。
第1章 列车运行控制系统概述
3．发展阶段
❖ 从1994年至今，我国城市轨道交通建设进入 了 快速发展期，随之而来的是信号设备的大 规模引进。
❖ 采用引进设备后，大大缩短了运行间隔，提 高了安全程度和通过能力，但由于国内外的 电源质量、道岔结构、轨道施工工艺等存在 差异，所以引进的ATC系统在我国的应用效 果不像在国外那么好。而且，引进的设备也 会带来后续的诸多问题。
❖ 进入20世纪90年代以后，大量引进国外先进的地铁信号 设备。北京地铁1号线于1989年从英国西屋公司引进 ATC系统。复八线由于要与前期的一号线贯通，为了便 于既有信号系统兼容，复八线也大量引进了英国西屋公 司的列车自动控制系统（ATC）。同时，配套了国产的 继电联锁设备、车站计算机联锁设备和信号微机联锁监 测设备等。
第1章 列车运行控制系统概述
❖列车自动控制（Automatic Train Control，简称 ATC）系统早在20世纪60年代就已经开始被研制 和试用。日本于1964年交付使用了世界上第一条 高速铁路——东海道新干线，其以机控为主、设 备优先的列车控制系统，使列车在高速度、高密 度运行的条件下，安全运行30多年。
第1章 列车运行控制系统概述
❖ 进入20世纪70年代之后，列车速度的提高对列 车运行控制系统在安全和效率方面提出了更高 的要求，随着地面信息传输技术（应答器、轨 道电路和轨间环线电缆等）和列车信息接收技 术的不断完善，出现了点式ATC系统、点连式 ATC系统
城市轨道交通列车运行控制
城市轨道交通列车运行控制
机务段
全路机务段概况
目前我国铁路的机车已经淘汰了蒸汽机车， 目前以内燃机车和电力机车为主。 目前全路共有18个铁路局（集团公司）、 下辖65个机务段：
城市轨道交通列车运行控制
• 哈尔滨铁路局5个：哈尔滨机务段、齐齐哈尔机务段、牡丹江机务段、佳木斯机务段、三棵树机务段 （客运机务段）； 沈阳铁路局8个：沈阳机务段（客运机务段）、苏家屯机务段、锦州机务段、吉林机务段、通辽机务 段、白城机务段，梅河口机务段、大连机务段； 呼和浩特铁路局2个：包头西机务段、集宁机务段； 北京铁路局5个：北京机务段（客运机务段）、丰台机务段、怀柔北机务段、石家庄电力机务段、唐 山机务段； 太原铁路局4个：太原机务段、湖东电力机务段、侯马北电力机务段； 济南铁路局2个：济南机务段（客运机务段）、济南西机务段； 郑州铁路局3个：郑州机务段（含郑州北机务段和郑州南机务段），新乡机务段（含月山机务运用， 安阳折返段，新南机务运用，长治北机务折返段），洛阳机务段（含洛阳运用车间，三门峡西运用车 间，三门峡西折返段）。 上海铁路局5个：上海机务段（客运机务段）、南京东机务段、杭州机务段、合肥机务段、徐州机务 段；
（----我说我是搞信号的，然后你们就 问是不是那种拿个旗子摇的那种……）
城市轨道交通列车运行控制
车务段
城市轨道交通列车运行控制
车务段
车务段是铁路行车系统的重要单位之一，负责列车运营， 车务段管理车站货运等业务，管辖辖区内的各大小车站， 货运和客运的计划和收入，列车的运行监控。保证客运、 货运的正常运营，保证运营收入的正常回收。 一般特等 站和一等站是路局直属，与车务段平级；二等及二等以下 由车务段管辖。车务段一般内设安全科、技术科、运输调 度科、营销科、职工教育科、总务科、劳动人事科、财务 科和行政办公室、党群工作办公室等管理机构。
城市轨道交通列车自动控制系统简介-精选文档
城市轨道交通列车自动控制系统简介、前言随着城市现代化的发展，城市规模的不断扩大，城市轨道交通的发展已成为解决现代城市交通拥挤的有效手段，其最大特点是运营密度大、列车行车间隔时间短、安全正点。
城市轨道交通列车自动控制系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。
二、列车自动控制系统的组成列车自动控制（ATC系统由列车自动防护系统（ATP、列车自动驾驶系统（ATO和列车自动监控系统（ATS三个子系统组成。
一列车自动防护( ATP-Automatic Train Protection系统列车自动控制系统中的ATP的子系统通过列车检测、列车间隔控制和联锁（联锁设备可以是独立的，有的生产厂商的系统也可以包含在ATP系统中）控制等实现对列车相撞、超速和其他危险行为的防护。
二列车自动驾驶系统 ( AT0?CAutomatic Train Operation列车自动驾驶子系统（ATO与ATP系统相互配合，负责车站之间的列车自动运行和自动停车，实现列车的自动牵引、制动等功能。
ATP轨旁设备负责列车间隔控制和报文生成；通过轨道电路或者无线通信向列车传输速度控制信息。
ATP与ATO车载系统负责列车的安全运营、列车自动驾驶，且给信号系统和司机提供接口。
三）自动监控（ATS-Automatic Train Super-vision ）系统列车自动监控子系统负责监督列车、自动调整列车运行以保证时刻表的准确，提供调整服务的数据以尽可能减小列车未正点运行造成的不便。
自动或由人工控制进路，进行行车调度指挥，并向行车调度员和外部系统提供信息。
ATS功能主要由位于OCC 控制中心）内的设备实现。
三、列车自动控制系统原理一）列车自动防护（ATP）ATP是整个ATC系统的基础。
列车自动防护系统（ATP亦称列车超速防护系统，其功能为列车超过规定的运行速度时即自动制动，当车载设备接收地面限速信息，经信息处理后与实际速度比较，当列车实际速度超过限速后，由制动装置控制列车制动系统制动。

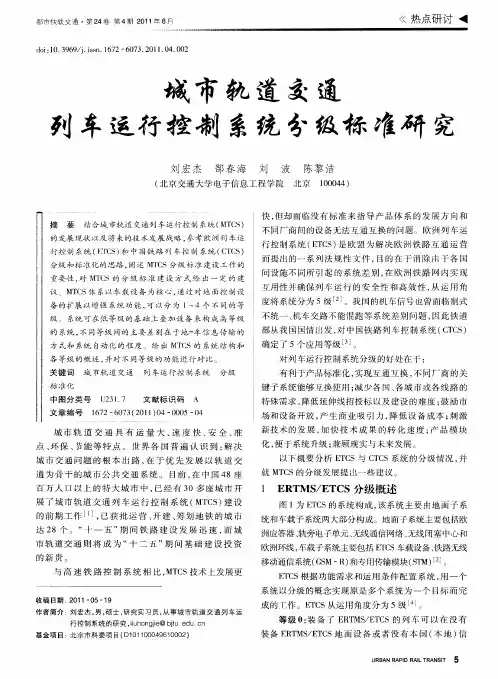

城市轨道交通列车运行控制系统分级标准研究
１１－ ５ — ９ Ｏ １ 收 稿 日期 ２０
成 的 Ｔ 作 。Ｅ Ｃ 从 运 用 角度 分 为 ５级 ＿Ｊ ＴＳ ４。
作 者 简 介 刘宏杰 ， ， 男 硕士 ， 研究实 习员， 事城市轨道 交通列 车运 从 行 控 制 系 统 的 研 究 ，ｕ ｏ ｇｉ＠ ｂｔ ｄ ｎ ｌｈｎ ｊ ｉ ｅ ｊ ｅ ｕｃ ｕ
议 Ｓ体 系 以 车 载 设 备 为核 心 ， 过 对 地 面控 制 设 ．Ｍ Ｆ Ｃ 通
问设施 不 同所引起 的系统差 别 ， 欧洲 铁路 网 内实现 在 互 用性并 确保 列 车运行 的安 全性 和高 效性 ， 从运 用角
度 将 系统 分 为 ５级 ｌ 。我 国 的机 车 信 号 也 曾面 临 制 式 不 统 一 、 车交 路 不 能 混 跑 等 系 统 差 别 问 题 ， 此 铁 道 机 因
百万 人 口以上 的特 大城 市 中 ， 经 有 ３ 已 ０多 座 城 市 开
１ Ｅ Ｔ ／ Ｔ Ｓ分级概 述 Ｒ ＭＳ Ｅ Ｃ
图１ ＥＣ 为 Ｔ Ｓ的 系 统 构 成 ， 系统 主 要 由地 面 子 系 该
展 了城市 轨 道交 通 列 车 运 行 控制 系统 （ Ｃ ） 设 ＭＴ Ｓ 建
就 ＭＣ Ｔ Ｓ的分 级 发 展 提 出一 些 建 议 。
ｌ７ ６ ７ （ ０ １０ ０ ０ ０ ６ ２— ０ ３ ２ ｌ ） ４— ０ ５— ４
城市轨 道交 通具 有 运 量大 、 度 快 、 全 、 速 安 准 点、 环保 、 能等 特 点 。世 界 各 国普 遍 认 识 到 ： 决 节 解 城市 交通 问题 的根 本 出路 ， 于优 先 发 展 以轨 道 交 在 通为 骨 干 的城市 公 共交 通 系统 。 目前 ， 中国 ４ 在 ８座
城市轨道交通行车组织—列车运行组织
三、列车交路计划
（1）列车行车概念
1.列车交路计划
• 调车：一切机车、车辆或列车有目的的移动（正线运行、车站车辆段到发除 外）。
• 列车折返：列车由一条线至另一条线运营方式。
• 折返站：具有折返能力的车站。
• 列车清客（狭义）：中途要求所有乘客离开车厢的行为。
1.列车交路计划
（2）列车的折返方式
• 小交路运行是地铁运营中一种有效的行车组织方式，其特点是列车在指定 的中间站清客后，经渡线（或存车线）折返到另一方向线路运行；与常规 交路不同，小交路列车只在线路的某一区段内运行。
3）长短交路
长短交路
指列车在线路运行中结合了长、短交路两种情况的运行模式。长短交路的行车组 织方式是一种比较经济合理的运行方案，特别是在区段客流不均衡程度高，造成某 一区段运能不能满足运量的需要时，长短交路运营组织方式尤为适用。但这种行车 组织方式相对较为复杂，同时对客运组织水平要求也较高。
206 204
客流分布
212
214
210
行车条件
客运组织
行车调度分析工作
5.行车调度分析工作
（1）行车调度工作考核指标
• 列车运行图兑现率=
实际开行列车数 计划开行列车数
100%
正点运行列车数 • 正点率= 全部开行列车数 100 %
行车调度分析工作
（2）运行图分析
1）日运行图分析
由当班调度员进行分析，对列车运行计划完成情况、车运用情况、检修施工情况、电力 运用情况、环控运用情况进行统计，并对列车晚点原因分类进行说明。
非正常情况下的列车运行组织
3.非正常情况下的列车运行组织
区段进路 行车法
电话闭塞法
城市轨道交通列车运行控制
城市轨道交通列车运行控制1. 引言城市轨道交通是一种高效、可靠的城市公共交通系统，为城市居民提供便利的出行方式。
在城市轨道交通系统中，列车运行控制起着至关重要的作用。
本文将介绍城市轨道交通列车运行控制的相关内容，包括列车运行控制的意义、基本原则和技术手段，以及列车运行控制的实施过程和管理方法。
2. 列车运行控制的意义城市轨道交通列车运行控制是确保列车在指定的轨道上安全、高效运行的关键环节。
它的意义体现在以下几个方面：•安全性：列车运行控制系统能够监控列车的运行状态，及时发现和处理运行中的异常情况，保障乘客和运营人员的安全。
•运行效率：通过对列车的运行进行精确控制，列车可以按照预定的时刻表准确到达和离开各个车站，提高运行的准点率和运输能力。
•节能环保：列车运行控制系统可以对列车的动力系统进行优化，减少能源消耗，降低对环境的影响。
3. 列车运行控制的基本原则列车运行控制是一个复杂的系统工程，需要遵循一些基本原则，以确保系统的稳定性和可靠性。
•安全优先：列车运行控制系统的设计和实施必须以安全为首要考虑，确保列车的运行过程中不发生任何事故和危险情况。
•自动化控制：利用先进的自动化技术，尽可能减少人为操作和干预，提高运行的精确性和可靠性。
•容错处理：因为列车运行控制系统涉及到许多复杂的设备和软件，必须具备良好的容错处理能力，确保在出现故障或异常情况时系统仍然能够正常运行。
•实时监控：通过对列车运行状况和设备状态的实时监测和分析，可以及时发现问题并采取相应的措施，保证列车运行的稳定性和安全性。
列车运行控制系统利用各种先进的技术手段来实现对列车的精确控制，包括以下内容：•列车控制中心：通过列车控制中心对整个城市轨道交通网络进行管理和控制，监控列车的位置、速度和状态，并下发运行指令。
•列车自动驾驶系统：利用先进的自动驾驶技术，实现列车的自动驾驶，包括自动启停、自动加减速和自动制动等功能。
•列车位置监测：通过安装在列车上的位置传感器实时监测列车的位置，包括水平和垂直方向的位置信息。
作业第二城市轨道交通列车运行控制
作业2（四、五、六章）一、填空：1.列车自动控制系统（ATC）包含三个子系统：（列车自动驾驶ATO）、（列车自动保护ATP ）（列车自动监控系统ATS ）。
2.城市轨道交通行车自动化的功能包括低级阶段功能和高级阶段功能。
低级阶段的基本功能是由（自动闭塞、自动停车、车站联锁和调度集中控制）来完成的；高级阶段的基本功能则叠加了（行车指挥自动化和列车运行自动化种的ATO系统以及若干自动检测设备。
）。
3.ATC系统应包括下列控制等级：（控制中心自动控制模式）；（控制中心自动控制时的人工介入控制或利用CTC系统的人工控制模式）；（车站自动控制模式）；（车站人工控制模式）。
4.ATO子系统主要用于实现“地对车控制”，即用地面信息实现对（列车去驱动、制动和控制）、包括（列车自动折返），根据控制中心指令自动完成对列车的（启动）、（牵引）（惰行）和（制动），送出车门和站台安全门开关信号，使列车以最佳工况安全、正点、平稳地运行。
5.当列车处在自动驾驶模式下，车载ATO运用（牵引）和（制动）控制，实现列车自动运行。
6.ATO为（非故障-安全）系统，其控制列车自动运行，主要目的是（模拟最佳司机驾驶、实现正常情况下的高质量的自动驾驶）。
7.ATO具有一个（双向）通信系统，通过车载ATO天线和地面ATO环线允许列车直接与车站内的ATS连接，可以实现最佳的运营控制，完成下列ATO功能：（程序停车）、（运行图和时刻表调整）、（轨旁/列车数据交换）、（目的地和进路控制功能）。
8.ATO模式即（ATO自动运行模式），此模式是正线上列车运行的正常模式，即用于正线上列车的正常运行。
在这种模式下，列车在车站之间的运行是自动的，不需司机驾驶，司机只负责（监视ATO显示器），监督车站（发车和车门关闭），以及列车运行所要通过的（轨道）的状态，并在必要时人工介入。
9.SM模式即（ATP监督人工驾驶模式），是一种受保护的人工驾驶模式。
在这种模式下，司机根据（驾驶室中的指示）手动驾驶列车，并监督ATP显示，以及列车运行所要通过的轨道、道岔和信号的状态，可以在任何时候操作紧急制动。
