工程制图作业及答案
工程制图习题答案(大学期末复习资料).docx
习题:一. 填空题1.绘制技术图样时应优先采用基本幅面。
必要时，必要时也允许加长幅面，但必须按整数倍加长。
2.图纸可横放（X型）或竖放（Y型），其格式分为和两种，但应注意，同一产品的图样只能采用一种格式。
3.一个完整的尺寸应由尺寸界线、尺寸线、含尺寸线的终端和等组成。
4.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为2:1,粗线宽度优先米用。
5.平面图形的尺寸按其作用不同，分为和两类。
二. 选择题1.下面哪个比例是原值比例？A 1:1B 2:1C 1:22.下面哪个比例是放大比例？A 1:1B 2:1C 1:23.下面哪个比例是缩小比例？A 1:1B 2:1C 1:24.我国的国家标准简称“国标”，其代号为GB或GB/ToA GB表示强制性国家标准，GB/T表示推荐性国家标准。
B GB/T表示强制性国家标准C GB表示推荐性国家标准。
5.机械图样中，图线一般只有两种宽度，分别为粗线和细线，其宽度比例为A 2:1B 1:2C 3:1三. 简答题1.图纸的基本幅面有哪几种？各种幅面大小之间有何规律？2.说明比例1： 2和比例2： 1的意义。
3.字体的号数表示什么？写出国标中规定的字号系列。
4.图样中书写的文字必须做到哪些要求？5.分别说明粗实线、细虚线、细点画线、波浪线、细双点画线、细实线的主要用途。
6.写出国家标准中规定的图线宽度系列。
机械图样中的图线宽度分哪几种？7.完整的尺寸由哪几部分组成？它们各有哪些规定？各类尺寸标注的基本规则是什么？8.圆的直径、圆弧的半径以及角度的注法分别有什么特点？9.书写不同方向的尺寸数值时有什么规则？10.圆的直径、圆弧的半径、角度的标注分别有什么特点？11.什么是斜度？什么是锥度？分别说明Zl:5表示什么？1:5表示什么？12.徒手草图应达到哪些基本要求？如何徒手绘制各种直线和圆？13.试述绘制平面图形的方法和步骤。
bl四. 几何作图：在图纸上按1:1比例画出吊钩的平面图形。
工程制图考试题及答案
工程制图考试题及答案工程制图是工程技术人员必须掌握的基本技能之一，它涉及到机械、建筑、电子等多个领域。
本文将提供一套典型的工程制图考试题目及答案，以供学习者参考和练习。
一、选择题1. 在第一角投影法中，物体的主视图应该放置在哪个位置？A. 左上方B. 右上方C. 正下方D. 正上方答案：B2. 下列哪个视图能够最好地表达物体的内部结构？A. 主视图B. 侧视图C. 俯视图D. 剖视图答案：D3. 标准A4图纸的尺寸是多少？A. 210mm x 297mmB. 210mm x 210mmC. 297mm x 420mmD. 420mm x 297mm答案：A4. 以下哪种线条类型用于表示物体的中心线？A. 实线B. 虚线C. 点划线D. 粗实线答案：B5. 在工程制图中，尺寸数字应该使用哪种字体？A. 正楷B. 仿宋C. 黑体D. 工程字体答案：D二、填空题1. 在工程制图中，__________是用来表示物体实际大小的一种标注方式。
答案：尺寸2. 当需要在一个方向上表达物体的多个相同特征时，可以使用__________进行简化表示。
答案：详图3. 为了确保图纸的清晰易读，所有的文字和尺寸应该避免__________。
答案：重叠4. 在绘制剖视图时，通常使用__________来表示被剖切的部分。
答案：剖面线5. 零件图中的公差标注是为了表示零件尺寸的__________范围。
答案：允许变动三、判断题1. 所有视图都应该按照比例绘制。
（对/错）答案：对2. 在制图中，可以使用直尺和圆规来绘制非标准比例的图形。
（对/错）答案：错3. 尺寸线可以被打断以提高图纸的清晰度。
（对/错）答案：错4. 剖视图中的剖面线应该与视图边框平行。
（对/错）答案：对5. 工程制图中的符号和缩写应当遵循国际标准。
（对/错）答案：对四、简答题1. 请简述第三角投影法与第一角投影法的主要区别。
答案：第三角投影法中，物体的主视图放置在右下方，侧视图放置在左上方，而顶视图放置在最上方。
工程制图作业及部分答案
3-9求下列平面与平面的交线，并判定其可见性
(1)
(2)（3）
（4）
3-10判定下面两平面是否垂直
3-11过点M作一平面与直线AB平行，并与⊿CDE垂直
3-12求⊿CDE平面内与A、B两点等距离的轨迹
第四章 投影变换
4-1求点A和B在新投影体系V1/H中的投影
4-2用换面法求线段CD的实长和对V面倾角
2-20判定3条相互平行的直线是否在同一平面内
通过作图可知：左边两条平行直线可确定一平面，右边的平行线没有过该平面上的某一点，所以三条平行线不在同一平面。
2-21已知直线CD在⊿ABC平面内，试求c′d′
2-22试在⊿ABC内取一点K，使K距H面、V面均为20
第三章 直线与平面、平面与平面的相对位置
5-6补全四棱柱经两次截切后的水平投影和正面投影
5-7补全四棱台切口后的水平投影和侧面投影
5-8补全棱锥截切后的水平投影和侧面投影
5-9求作直线AB与三棱柱的贯穿点，并求其侧面投影
5-10求直线AB、CD与三棱柱的表面交点
5-11求两四棱柱的相贯线
5-12求天窗、烟囱与屋顶的表面相交线
5-13已知四坡顶屋面的平面范围，屋面倾角α=30°，求作屋面的三投影
第九章图样画法
9-1补全下列剖面图中所缺的图线
9-2将正立面图画成1―1剖面图，左侧面图画成半剖面图
9-3根据给出的投影图，作出1―1剖面图
9-4作出外墙的2―2剖面图（与雨蓬伸出墙面的宽度与台阶相同、眉与窗台同宽）
9-5作出1―1、2―2剖面图
9-6做1―1、2―2剖面图
9-7作出1―1剖面图和2―2断面图
第六章曲面体
工程制图习题答案
工程制图习题答案
一、基础图形绘制
1. 绘制一个长100mm，宽50mm的矩形，并在四个角上各添加一个半径为10mm的圆角。
2. 在上述矩形内部，绘制一个长80mm，宽40mm的内矩形，内矩形与外矩形之间的距离为10mm。
二、尺寸标注
1. 对上述图形进行尺寸标注，包括外矩形的长、宽，圆角半径，以及内矩形的位置尺寸。
2. 添加必要的线型标注，如中心线、对称线等。
三、公差配合
1. 假设外矩形的长和宽的公差均为±0.1mm，圆角的公差为±0.2mm，标注相应的尺寸公差。
2. 假设内矩形与外矩形之间的距离公差为±0.05mm，进行相应的尺寸公差标注。
四、视图表达
1. 绘制上述图形的主视图和俯视图，展示不同视角下的图形特征。
2. 若图形具有对称性，可以只绘制一半，并用对称线表示另一半。
五、剖面图与断面图
1. 对外矩形的一个角进行剖面，展示内部结构。
2. 绘制内矩形的断面图，展示其与外矩形的关系。
六、焊接符号
1. 若图形中包含焊接部分，添加焊接符号，并说明焊接类型和要求。
七、材料说明
1. 对图形中使用的材料进行说明，如金属材料的牌号、塑料材料的类
型等。
八、技术要求
1. 根据图形的特点，添加必要的技术要求，如表面粗糙度、热处理要
求等。
请注意，以上内容仅为示例，具体的习题答案应根据实际的题目要求
进行编写。
在实际的工程制图中，还需要遵循相关的制图标准和规范。
工程制图习题及解答
单击添加副标题
汇报人姓名
第1章 制图的基本知识和技能 第3章 轴测图 第5章 机件表达法 第7章 机械工程图 第9章 电气工程图
第2章 投影基础 第4章 组合体 第6章 标准件和常用件 第8章 房屋建筑图 第10章 化工工程图
第2章 投影基础 2-1 根据直观图中各点的位置，画出它们的两面投影图。 2-2 已知各点的两面投影，画出它们的第三投影和直观图。
答案
2-42求圆球的截交线， 完成其水平投影和侧 面投影。
2-43求圆球穿孔 后的截交线，完 成其水平投影和 侧面投影。
2-44根据已知，补 画第三视图。
2-45根据已知，补 画第三视图。
答案
2-44根据已知， 补画第三视图。 2-45根据已知， 补画第三视图。
2-46根据相贯线 的已知投影，补 画第三投影。
答案
2-9 已知线段AB的两面投 影，求AB的实长和对W面 的倾角。
2-10 根据已知条件， 完成线段AB的投影。
AB的实长为25毫米。 （2）AB对V面的倾角 为β=30º。
2-11 补全平面多边形 的两面投影。
2-12 在相交两直线AB、 BC所确定的平面内取 一点K，使其距H面15 毫米，距V面20毫米。
答案
2-29 求圆 球体表面上 A、B、C的 另两面投影。
2-28 求圆锥体表面上A、B、C的另 两面投影。
2-30 根据截切的四棱柱的 两面投影，求其侧面投影。
2-31 求三棱锥截切后的侧 面投影，补全水平投影。
答案
2-30 根据截切的四棱柱的两面投影，求其侧面投影。 2-31 求三棱锥截切后的侧面投影，补全水平投影。
答案
2-11 补全平面多边形的两面投影。 2-12 在相交两直线AB、BC所确定的平面内取一点K，使其距H面15毫米，距V

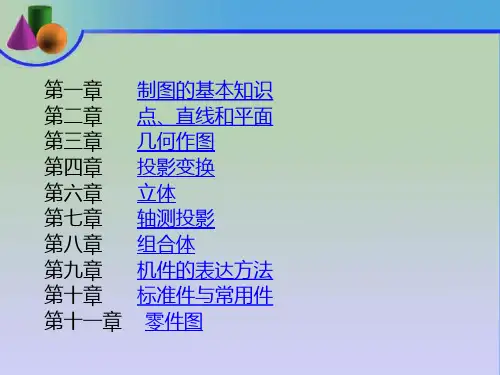

哈工大工程制图作业答案
3-4 已知 ABC平行于 DEFG，作出其水平投影。
′
(2) 过直线AB作一平面△ABC∥DE。
′
c
′
′
′
′
′
′ ′
′
′
′
c
第三章 直线与平面、平面与平面的相对位置
3-5 △ABC平行于△DEF，点M属于△ABC，作出其正面投影。 3-6 判别已知两平面是否平行。
a
′
c ′ ′
b
′
′ ′
′
′
′
′
e′
′
′
′
′
c′′
b a′′
e
d′ c′
′ ′
d
c
30
第三章 直线与平面、平面与平面的相对位置
3-31 在△ABC内求作一直线与MN垂直相交。
3-32 AB为一直角边作直角△ABC,斜边AC为水平线,∠C为60 。
′
′
l′
′
k′
′
′
l
k
′
′
c
c
bc
30
AC
49
第四章 投影变换
习题 4-1 习题 4-4 习题 4-7
′
′
′
′
′
第三章 直线与平面、平面与平面的相对位置
习题 3-1,2 习题 3-7,8 习题 3-13,14 习题 3-19,20 习题 3-25,26 习题 3-31,32
习题 3-3,4 习题 3-9,10 习题 3-15,16 习题 3-21,22 习题 3-27,28
习题 3-5,6 习题 3-11,12 习题 3-17,18 习题 3-23,24 习题 3-29,30
工程制图测试题及答案
工程制图测试题及答案一、选择题（每题2分，共20分）1. 工程制图中，第一角投影法和第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 投影位置不同D. 投影角度不同答案：A2. 以下哪个不是工程制图中常用的视图？A. 前视图B. 左视图C. 俯视图D. 透视图答案：D3. 在工程制图中，尺寸标注应遵循哪些基本原则？A. 清晰、准确、完整B. 随意、模糊、不完整C. 简洁、模糊、不规范D. 复杂、准确、不规范答案：A4. 工程制图中，线型的种类有哪些？A. 实线、虚线、点划线B. 直线、曲线、折线C. 粗线、细线、点线D. 直线、虚线、点线答案：A5. 工程制图中，剖面图的作用是什么？A. 展示物体的内部结构B. 展示物体的外部轮廓C. 展示物体的尺寸大小D. 展示物体的材质特性答案：A6. 在工程制图中，比例尺的作用是什么？A. 确定图形的尺寸B. 确定图形的精度C. 确定图形的美观度D. 确定图形的复杂度答案：A7. 工程制图中，尺寸线通常使用什么线型？A. 实线B. 虚线C. 点划线D. 折线答案：B8. 工程制图中，螺纹的表示方法是什么？A. 用实线表示B. 用虚线表示B. 用点划线表示D. 用曲线表示答案：C9. 工程制图中，焊接符号通常表示什么？A. 焊接类型B. 焊接位置C. 焊接长度D. 焊接角度答案：A10. 工程制图中，轴测图与透视图的主要区别是什么？A. 轴测图是二维的，透视图是三维的B. 轴测图是三维的，透视图是二维的C. 轴测图和透视图都是二维的D. 轴测图和透视图都是三维的答案：B二、填空题（每空1分，共10分）1. 在工程制图中，______是最基本的视图之一，用于展示物体的正面形状。
答案：前视图2. 工程制图中，______是用于展示物体内部结构的视图。
答案：剖面图3. 工程制图中，______是用于展示物体侧面形状的视图。
答案：左视图4. 在工程制图中，______是用于展示物体顶部形状的视图。
工程制图习题集答案
工程制图习题集答案1. 习题一：多视图投影答案：根据题目所给物体的三维图形，我们可以得到以下的多视图投影：（在这里依次列出各个视图的结果，如正面图、俯视图、侧视图等）2. 习题二：等轴测投影答案：根据题目所给的物体，在等轴测图中可以得到以下的投影：（在这里绘制出等轴测图）3. 习题三：剖视图答案：根据题目所给物体的三维图形，在需要剖视的平面上进行剖切，得到以下的剖视图：（在这里列出剖视图并进行标注，如：AA剖视图）4. 习题四：三视图的组合答案：根据题目所给的物体，在不同的视图中进行组合，得到以下的结果：（在这里按照题目要求进行三视图的组合）5. 习题五：轴测图的绘制答案：根据题目所给物体的三维图形，我们可以进行轴测图的绘制，得到以下的结果：（在这里绘制出轴测图，并进行标注）6. 习题六：工程标准图样答案：根据题目要求，我们可以得到符合工程标准的图样，保证规范和准确性。
7. 习题七：曲线的绘制答案：根据题目所给的曲线方程或曲线示意图，我们可以进行曲线的绘制，得到以下的结果：（在这里绘制出曲线，并进行标注）8. 习题八：工程制图常用符号答案：根据工程制图的标准，我们可以得到以下常用符号的使用方法和示意图：（在这里列出常用符号及其说明）9. 习题九：投影法选择答案：根据题目所给的物体形状、要求和制图对象，我们可以选择合适的投影方法，确保制图的准确性和清晰度。
10. 习题十：图纸阅读与分析答案：根据题目所给的图纸，我们可以进行图纸的阅读与分析，理解图纸中所包含的信息，并根据要求回答相关问题。
以上为《工程制图习题集答案》的内容，通过对各种不同类型的习题进行了详细的解答和示范。
希望通过这个习题集，能够帮助读者更好地理解和掌握工程制图的基本方法和技巧。
工程制图习题及答案
2.正投影法和斜投影法。
3．多面正投影图。
4.①正面投影与点的水平投影。
②正面投影与点的侧面投影 。
③水平投影到OX轴的距离等于点的侧面投影。
5.一般位置直线、投影面平行线和_投影面垂直线。
1平行、相交、交叉三种。
2.同面投影也一定平行。
3.同面投影也一定相交，同面投影。
第四章
4、画组合体时，主视图选择一般将组合体按自然位置安放，选择较多地反映组合体形状特征和各组成部分相对位置鲜明的方向作为主视图的投影方向，同时兼顾其他视图中尽可能少出现虚线，使绘图简便，读图方便。
5、读组合体视图的基本要领是把几个视图联系起来进行分析、找出特征视图、注意视图中反映形体之间连接关系的图线、明确视图中图线和线框的含义、投影的类似性，读组合体视图的基本方法形体分析法和线面分析法。
5、相贯线的性质：相贯线是两立体表面的共有线，也是两立体表面的分界线；一般为封闭的空间曲线，特殊情况下可能是平面曲线或直线。选择辅助平面的一般为投影面平行面或投影面垂直面。
6、根据曲面立体的转向轮廓线可见性判别相贯线的可见性。
7、在自行车上的车架子、车座子等
第四章
1、组合体的组合形式有叠加、切割、综合。
2、形体分析法是通常假想把组合体分解成由若干个基本形体组成，并弄清各个基本形体的形状及其相对位置、组合形式和表面连接关系，以达到了解整体的目的。线面分析法是根据视图中的封闭线框和图线的意义，对线、面进行投影分析，从而读懂物体表面的局部形状和相当位置，进一步想象出物体的形状。
3、组合体相邻表面的连接关系有相交、相切、共面、不共面。
2、零件图视图选择的原则是主视图的选择，主视图是表达零件最主要的一个视图，因此在表达零件时，应首先确定主视图，然后确定其它视图。在选择主视图时应考虑以下两个方面：投影方向，选择最能反应零件形状和结构特征以及形体之间相互位置关系的方向作为主视图的投影方向。安放位置，主视图的投影方向确定后，还必须确定零件的安放位置。主视图确定以后，其它视图的选择可以考虑以下几个方面：(1)根据零件的复杂程度对零件进行结构分析或形体分析，首先考虑需要那些视图与主视图配合，然后再考虑其它视图之间的配合，使每一个视图有一个表达的重点。但是，要注意采用的视图不宜过多，以免重复，导致主次不分。(2)要考虑合理地布置视图的位置，做到既使图样清晰美观又有利于图幅的充分利用，便于读图。（3）应优先考虑采用基本视图及在基本视图上作剖视图。采用局部视图或斜视图时应尽可能按投影关系配置。
工程制图作业参考答案
工程制图作业参考答案
《工程制图》课程作业参考答案
参考答案一
一、填空题：请将答案填写在题中的横线上。
1.
2.
3.
4.在建筑平面图和建筑剖面图中，凡被剖切到的墙、柱的断面轮廓线用粗实线表示；未被剖切到的
可见轮廓线，如窗台、花台等用中实线表示；定位轴线用细点画线表示；尺寸线用细实线表示；尺寸界线用细实线表示。
二、求直线与平面的交点K的二投影，并判定其投影的可见性。
三、补全圆柱被截切后的三面投影图。
四、按 1:1的比例标注下列视图的尺寸(精确到毫米)；并画出其水平斜等轴测图(p=q=r=1)。
五、画出柱在指定位置处的剖面图和断面图。
六、根据物体的正等轴测图，在指定位置处，按1:1的比例画出其三面投影图。
七、根据房屋模型的二投影图，画出第三投影图。
参考答案二
一、填空题：请将答案填写在题中的横线上。
1.
2.
3.
4.房屋建筑施工图，一般包括：总平面图、平面图、立面图、剖面图、详图。
二、求作两平面的交线MN的二投影，并判定其投影的可见性。
三、补全四棱柱被截切后的水平投影，并画出侧面投影。
四、按 1:1的比例标注下列视图的尺寸(精确到毫米)；并画出其正等轴测图(p=q=r=1)。
五、画出梁在指定位置处的剖面图和断面图。
六、根据物体的正等轴测图，在指定位置处，按1:1的比例画出其三面投影图。
七、根据物体的二投影图，画出第三投影图。
工程制图参考答案图片
1
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
班级 姓名 学号
第三章 立体的投影及其表面交线
第三章 立体的投影及其表面交线
班级 姓名 学号
班级 姓名 学号
第五章 组合体
38
44
51
52
53
班级 姓名 学号
第五章 组合体
54
第五章 组合体班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
第六章 机件的常用图样画法班级 姓名 学号
班级 姓名 学号
第六章 机件的常用图样画法
班级 姓名 学号
第六章 机件的常用图样画法。
工程制图习题册完整答案
返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
(1) 画出d=6、A型圆锥销连接图（补齐轮 （2）画出d=8、圆柱销连接图（补齐
廓线和剖面线），并写出该销的标记。
轮廓线和剖面线），并写出该销的标记。
标记：
标记：
答案 动画 立体 返回
7-2 键连接、销连接及滚动轴承。
2. 销连接。
7-1 螺纹及螺纹连接。
3. 根据螺纹代号，查表并填写螺纹各要素。
(2)
该螺纹为非螺纹密封的管螺纹；大径为20.955mm；
小径为 18.631 mm；螺距为1.814 mm；
线数为 1 ；旋向为 左 。
返回
7-1 螺纹及螺纹连接。
4. 根据螺纹的标记，填全表内各项内容。 （1） 普通螺纹和梯形螺纹。
已知条件：螺柱 GB/T898-M20×L 螺母 GB/T6170-M20 垫圈 GB/T93-20
光孔件厚度:δ=20 mm,螺孔件材料为铸铁
返回
7-1 螺纹及螺纹连接。
8.画螺钉连接的两视图（主视图画成全 剖视)
已知条件：螺钉 GB/T68-M20×L 光孔件厚度 δ=15 mm 螺孔件材料为铝合金
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
答案 动画 立体 返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （5） 内外螺纹的连接
返回
7-1 螺纹及螺纹连接。
1. 分析螺纹画法中的错误，在空白处画出正确的图形。 （6） 内外螺纹(非螺纹密封的管螺纹）连接
3. 根据螺纹代号，查表并填写螺纹各要素。
(1)
该螺纹为梯形螺纹;公称直径为 20 mm; 螺距为 4 mm; 线数为 2 导程为 8 mm；旋向为 左
工程制图作业参考答案
《工程制图》课程作业参考答案
参考答案一
一、填空题：请将答案填写在题中的横线上。
1.
2.
3.
4.在建筑平面图和建筑剖面图中，凡被剖切到的墙、柱的断面轮廓线用粗实线表示；未被剖切到的
可见轮廓线，如窗台、花台等用中实线表示；定位轴线用细点画线表示；尺寸线用细实线表示；尺寸界线用细实线表示。
二、求直线与平面的交点K的二投影，并判定其投影的可见性。
三、补全圆柱被截切后的三面投影图。
四、按 1:1的比例标注下列视图的尺寸(精确到毫米)；并画出其水平斜等轴测图(p=q=r=1)。
工程制图作业参考答案
工程制图作业参考答案在绘制机械零件图时，哪一项不是必须标注的？工程制图中，哪个方向一般不作为默认的视向？工程制图中，通常使用______来表示一个平面或立体。
在机械零件图中，通常使用______来标注尺寸。
工程制图中，一般使用______来表示一个立体在某个平面的投影。
答案：工程制图在机械设计中的作用十分重要。
制图是机械设计的基础，通过精确的制图可以清晰地表达设计师的意图和构思。
制图是机械制造的依据，机械制造需要按照图纸进行生产，因此制图的质量直接影响到机械产品的质量和性能。
制图还可以帮助设计师进行技术交流和沟通，使其他人能够更好地理解机械设计的意图和原理。
公共关系的基本特征可以概括为以下几个方面：（1）公共关系是一种组织行为，而不是个人行为。
公共关系是组织为了实现自身的目标，运用各种手段和策略，与公众进行沟通和交流的行为。
这种行为是组织在长期实践中形成的一种职业行为，需要遵循一定的原则和规范。
（2）公共关系的目标是促进组织与公众之间的相互了解和信任。
公共关系的主要任务是建立和维护组织与公众之间的良好关系，通过与公众的沟通和交流，使公众对组织产生好感和信任，提高组织的形象和声誉。
（3）公共关系的基本原则是诚实、透明和公正。
公共关系的基本原则是诚实、透明和公正。
组织在与公众的沟通和交流中，必须始终保持诚实、透明和公正，不隐瞒事实真相，不误导公众。
（4）公共关系的方法是多样化的。
公共关系的方法是多样化的，包括新闻稿发布、新闻发布会、媒体采访、社交媒体营销、危机公关等。
这些方法需要根据具体情况进行选择和运用，以达到最佳的公关效果。
公共关系的基本职能可以概括为以下几个方面：（1）信息收集和分析。
公共关系部门需要收集和分析各种信息，包括组织内部的信息和外部环境的信息。
这些信息可以为组织的决策提供重要的参考依据。
（2）建立和维护良好的公共关系。
公共关系部门需要建立和维护与公众之间的良好关系，通过与公众的沟通和交流，使公众对组织产生好感和信任，提高组织的形象和声誉。
《工程制图》习题三答案
《工程制图》习题三答案一、单项选择题（本大题共30小题，每小题2分，共60分）1、三面投影图中水平投影反映形体的： ( B )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系2、三面投影图中正面投影反映形体的： ( C )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系3、三面投影图中侧面投影反映形体的： ( D )A. 上下、左右、前后的三个方位的关系B. 左右、前后的方位关系C. 上下、左右的方位关系D. 上下、前后的方位关系4、如果A点在V投影面上，则：( B )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为05、如果A点在H投影面上，则：( C )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为06、如果A点在W投影面上，则：( A )A. A点的x坐标为0B. A点的y坐标为0C. A点的z坐标为0D. A点的x、y、z坐标都不为07、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 相交垂直D. 交错垂直8、右图中两直线的相对几何关系是： ( C )A. 相交B. 交错C. 平行D. 无法判断9、右图中两直线的相对几何关系是： ( A )A. 相交B. 交错C. 相交垂直D. 交错垂直10、右图中两直线的相对几何关系是： ( D )A. 相交B. 交错C. 相交垂直D. 交错垂直11、右图中两直线的相对几何关系是： ( B )A. 相交B. 交错C. 平行D. 交错垂直12、右图所示平面的类型是：( D )A. 水平面B. 正平面C. 侧平面D. 任意倾斜平面13、右图所示平面的类型是：( B )A. 铅垂面B. 正垂面C. 侧垂面D. 任意倾斜平面14、右图所示平面的类型是：( B )A. 铅垂面B. 正平面C. 侧平面D. 任意倾斜平面15、下图中三棱锥的侧面投影是：( C )16、在右图所示的三棱锥两面投影图中：( )A. D点在三棱锥右前棱面上B. D点在三棱锥后棱面上C. D点在三棱锥左前棱面上D. D点不在三棱锥表面上17、轴测投影是根据什么原理投射得到的：( A )A. 平行投影B. 中心投影C. 正投影D. 斜投影18、在下图中已知形体的三面投影图，则与其吻合的轴测图是：( D )19、下图所示组合体，正确的左侧立面图是：( D )20、下图所示组合体，正确的1-1剖视图是：( )1、单项选择题21、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内22、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．20023、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板24、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准25、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
工程制图第二版作业答案国防工业出版社沈培玉
工程制图第二版作业答案作者：沈培玉出版社：国防工业出版社第一章作业答案1.1 填空题1.工程图是工程设计和制造的“语言”和“数字化工具”。
2.平面图是几何体的截面图。
3.有三种尺寸标注方法，即基准尺寸标注、链式尺寸标注和统一尺寸标注。
4.直径符号是一个圆内切一条直线。
5.NOC表示的尺寸公差的含义是不得越界。
1.2 选择题1.下列关于工程图的表述中，不正确的是（B）。
– A. 工程图是工程设计和制造的“语言”和“数字化工具”。
– B. 工程图中必须包含主视图、剖视图和细节视图三个部分。
– C. 平面图是几何体的截面图。
– D. 施工图通常只包含一道施工部位的图样。
2.下列关于尺寸标注的表述中，正确的是（C）。
– A. 基准尺寸标注适用于相同部分的多个尺寸相同的要素。
– B. 链式尺寸标注适用于不同部分的多个要素的尺寸全部相同。
– C. 统一尺寸标注适用于相同部分的多个尺寸相同的要素，且要素的顺序可以颠倒。
– D. 尺寸标注只有一种方法，并不存在不同的方式。
1.3 解答题1.解释下列符号的含义：直径符号，直角符号。
–直径符号表示一个圆的直径，是一个圆内切一条直线的符号。
–直角符号表示两条直线相交成直角的符号。
2.简述尺寸公差的目的和作用。
尺寸公差是指允许零件尺寸与设计尺寸之间的允许偏差范围。
其目的和作用的主要有：–保证零件的功能和配合要求，确保零件的正确性。
–降低制造成本，通过控制公差范围，避免过度精度造成的浪费。
–提高生产效率，减少制造过程中的调试和不合格品的数量。
–保持零件和装配件之间的互换性。
第二章作业答案2.1 填空题1.正交图法是工程制图的基本方法之一。
2.视图间的顺序没有特定的要求，只要逻辑清晰即可，但通常要求将主视图放在第一个。
3.剖视图有三种基本类型，即全剖/半剖/零剖视图。
4.针对几何要素的不同特征，分为尺寸、形状、位置三类公差。
5.公差分别采用数值带单位、公差带、公差带位置公差、公差带尺寸公差位置公差四种标注方法。
(完整word版)工程制图习题集标准答案
1-1标注下列尺寸（尺寸数值由图中量取整数）2.标注直径和半径尺寸。
1.补全尺寸数字和箭头。
©6©47R5I■丄I3.标注下列小间距尺寸。
1-4比例，尺寸注法，斜度和锥度。
1.参照所示图形，用1 : 4在指定位置处画出图形，并标注尺寸。
2.参照所示图形，用1 ：1在指定位置处画出图形，并标注尺寸。
1：104.尺寸注法改错，将改正后的尺寸标注在右边空白图上。
1 ：42580R15505.在下面图形上用1 : 1度量后标注尺寸（取整数）2422-1点的投影32.已知点A 在F 面之上20,点B 在V 面之前15,点C 在V 面上，点D 在F 面上，点E 在投影 轴上，补全诸点的两面投影。
3.已知点B 在点A 的左方15,前方10,上方5,又知点C 与点B 同高，且其坐标X=Y=Z 请作出点B 和点C 的投影。
4.判断下列各对重影点的相对位置，并填空。
” （1）点A 在点B 的 正_方 m22 （2）点D 在点C 的 正后方 m22第二章投影法基础2-2直线的投影(一)2.按已知条件画出下列直线的三投影(1)画水平线AB 距H®20mm与V面成30。
角，实长25mm(2)画侧平线EF；距V面20mm与V面成30。
夹角，实长25mm4.根据轴测图，在三视图中标出线段A刖C啲三投影(点的三投影用小写字母标出) 并填写它们的名称和对各投影面的相对位置。
AB: //V, H, Z W Z 。
CD: V, // H, II丄W 1.判断下列直线对投影面的相对位置，并填写名称。
3.分别在图(a).(b).(c) 中，由点A乍直线ABTCDI交，交点B距离V面25mmAB是正平线;EF是侧平线; CD是侧垂线；KM是正垂线;2-2直线的投影（二）2.已知线段AB为正平线,C为该线段上的一点，根据给出的投影，画出线段A刖点（的2-3平面的投影（一）（用相应的大写字母），并在投影图上标出指定平面的其他两个投影。
工程制图习题 本科 答案
《工程制图》习题答案一、单项选择题1、图纸的会签栏一般在（ B ）A．图纸右上角及图框线内 B．图纸左上角及图框线外C．图纸右上角及图框线外 D．图纸左上角及图框线内2、一物体图上长度标注为2000，其比例为1﹕5，则其实际大小为（ B ）A．400 B．2000 C．10000 D．2003、下列仪器或工具中，不能用来画直线的是（ D ）A．三角板 B．丁字尺 C．比例尺 D．曲线板4、在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( A )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准5、由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
国标的代号为：( B )A. ISOB. GBC. StandardD. ANSI6、图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( A )A. 字体的高度B. 字体的宽度C. 标准中的编号D. 序号7、绘制工程图应使用制图标准中规定的幅面尺寸，其中A2幅面的尺寸为：( C )A. 594 841（A1）B. 210 297(A4)C. 420 594(A2)D. 297 420(A3)8、绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：( B )A. 594 841B. 210 297C. 420 594D. 297 4209、绘图比例是：( A )A. 图形与实物相应要素的线性尺寸之比B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度D. 图形上尺寸数字的换算系数10、如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：( C )A. 100B. 1000C. 50D. 2011、如果物体的长度为1000mm，绘图比例是1:20，则在其图形上长度标注的尺寸数字为( B )A. 100B. 1000C. 50D. 2012、比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( A )A. 按比例进行尺寸度量B. 查找换算系数C. 与计算器的作用类似D. 可画直线13、粗实线的用途为：( B )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线14、中粗虚线的用途为：( C )A. 表示假想轮廓B. 表示可见轮廓C. 表示不可见轮廓D. 画中心线或轴线15、粗线、中粗线和细线的宽度比率为：( D )A. 3:2:1B. 2: 1.5 :1C. 5: 2.5 :1D. 4:2:116、虚线由短画和短间隔组成，如下图所示，其短画的长度a的值应取：( C )A. 1~2mmB. 2~4mmC. 4~6mmD. 6~8mm17、点画线由长画、短间隔和点组成，如下图所示，其长画的长度a的值应取：( D )A. 3~8mmB. 8~10mmC. 10~15mmD. 15~20mm18、右图中直径尺寸注法错在：( C )A. 尺寸起止符号应为短斜线B. 尺寸数字没有居中C. 尺寸线应该倾斜D. 直径尺寸应该注在圆外19、右图中直径尺寸注法错在：( D )A. 尺寸起止符号应为短斜线B. 尺寸数字不能水平注写C. 尺寸数字应注写在圆内D. 尺寸数字注写的引出线不应从尺寸线端点引出20、右图中长度尺寸注法错在：( D )A. 尺寸起止符号倾斜方向不对B. 尺寸线距离标注位置太远C. 该尺寸应注写在图形轮廓内D. 尺寸线不应是图形轮廓线的延长线21、绘图仪器中分规的主要作用是：( D )A. 画圆或圆弧B. 是圆规的备用品C. 用来截量长度D. 只是等分线段22、徒手画图草图时：( D )A. 只是不需要固定图纸，其它与仪器图相同B. 可以了草随意一些C. 所有图线一样，没有粗中细线型的要求D. 画线靠徒手，定位靠目测，必须保持线型明确，比例协调23、工程上常用的图示方法中使用最广泛的是那一种？( A )A. 多面正投影法B. 轴测投影法C. 标高投影法D. 透视投影法24、下面关于轴测投影的说法哪一个是正确的？ ( A )A. 直观性强，有一定的度量性B. 最具有真实感，但作图太繁杂费时C. 绘图简便，有立体感，无度量性D. 绘图简便，度量性好，无立体感25、正投影法是指：( B )A. 投射线都相交于投射中心，投射出形体投影的方法B. 投射线互相平行且垂直于投影面，投射出形体投影的方法C. 由互相平行的投射线投射出形体投影的方法D. 投射线互相平行且倾斜于投影面，投射出形体投影的方法26、多面正投影法的优点是：( D )A. 直观性强B. 富有立体感和真实感C. 绘图简便，立体感强D. 绘图简便，度量性好27、下面哪一个性质不是中心投影法和平行投影法共有的基本性质( D )A. 同素性B. 从属性C. 积聚性D. 平行性28、下面哪一个性质不是平行投影法特有的基本性质( D )A. 平行性B. 定比性C. 相似性D. 接合性29、平行投影法中图形的相仿性是指：( A )A. 相似性B. 全等性C. 平面图形非退化的平行投影D. 平行性30、三面投影图在度量关系上有： ( C )A. 三个投影各自独立B. 正面投影和水平投影长对正C. 长对正、高平齐、宽相等D. 正面投影和侧面投影高平齐31、在下面的投影图中，反映线段实长的投影是：（A）(A) a'b'(B) b'c'(C) ac(D) 无32、下图所示AB、CD两直线的相对几何关系是：（B）(A) 平行(B) 相交(C) 相交垂直(D) 交错33、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错34、下图所示AB、CD两直线的相对几何关系是：（D）(A) 平行(B) 相交(C) 相交垂直(D) 交错垂直35、在下图中用辅助投影法求线段AB的正面倾角β时，新投影轴应：（A）(A) 平行于a'b'(B) 垂直于a'b'(C) 平行于ab(D) 垂直于ab36、下图所示的平面是：（C）(A) 水平面(B) 侧垂面(C) 铅垂面(D) 一般倾斜平面37、下图所示ABCDE平面的类型是：（B）(A) 正垂面(B) 铅垂面(C) 侧垂面(D) 一般倾斜平面38、下图所示P、Q两平面的相对几何关系是：（B）(A) 平行(B) 垂直(C) 相交(D) 不确定39、下图中直线AB与三角形平面EFG相交于K点，可见性判别正确的是：（A）(A) A(B) B(C) C(D) D40、下图所示正平面P与三角形平面ABC的交线是：（A）(A) 正平线(B) 水平线(C) 铅垂线(D) 一般倾斜直线41、在下图中用辅助投影法求三角形ABC平面的水平倾角α时，新投影轴应：（D）(A) 平行于a'c'(B) 垂直于a'c'(C) 平行于ab(D) 垂直于ab42、下图所示AB直线与三角形CDE平面的相对几何关系是：（D）(A) AB在三角形CDE内(B) AB与三角形CDE相交不垂直(C) AB与三角形CDE垂直(D) AB与三角形CDE平行43、点画线作为轴线或中心线使用时，两端应超出图形轮廓线：（B）(A) 2~3mm(B) 3~5mm(C) 5~10mm(D) 10~15mm44、尺寸线与尺寸界线交接处应画出尺寸起止符号，长度尺寸的起止符号是用：（C）(A) 任意短斜线(B) 细短斜线(C) 中粗短斜线(D) 粗短斜线45、图上标注的尺寸数字，表示物体的真实大小，尺寸的单位如果在图中附注没有声明，则为：（A）(A) 毫米(B) 厘米(C) 米(D) 根据绘图比例确定46、在建筑工程图上，多排平行排列的尺寸线之间，宜保持的距离为：（C）(A) 3~5mm(B) 5~7mm(C) 7~10mm(D) 10~15mm47、圆的直径尺寸可注在圆内，也可注在圆外。
