周界红外对射报警方案
周界报警红外线报警系统设计方案
周界报警红外线报警系统设计方案概述根据现场实际勘察，采用电子围栏系统，做到系统建成后形成一种“有形”的报警系统，实实在在地给不法份子一种威慑，增加一种心理压力，从而把报警系统和警戒系统有机地结合起来，达到以防为主，防报结合的目的。
本系统采用广拓（GATO）智能型周界安防阻挡报警系统，特有的BI-polar 设计，前端围栏每根线都有带电，使入侵者没有可乘之机。
系统和交流电网有本质的不同，它采用了高压脉冲（5000-8000V）及低能量（小于5个焦耳），因而对人不会构成生命危害，同时电子围栏的专用合金丝，不支持人体的重量，又能感知入侵者的入侵，并发出报警信号，确保系统的安全可靠，无死角、无盲区。
系统设计说明根据现场实际情况需要防的周界长约200米，分为2个防区，围墙上安装6线制电子围栏，按照标准配置6线制直装设计，如下图所示意：6线电子围栏系统原理图示系统功能✧有强大的威慑作用，有效阻退入侵者，防护周界区域，对翻越行为提供及时的报警✧适用性强，抗误报性能较好，防效果佳✧现场报警阻退入侵者并引起厂职工注意防✧系统划区域管理便于报警区域的准确定位✧中心警情提示直观，警号、电子地图等多种报警提示✧联动监控图象报警，联动夜间监控辅助光源✧通过中心实现对前端设备的状态控制✧安全可靠对人体无直接伤害。
电子围栏GTS-11简介前端设备主要是探测器，为适应室外天气，减少误报，探测器选用广拓（GATO）脉冲电子围栏探测器。
当有人试探接触脉冲电子围栏时，就会被脉冲电子围栏上的高压脉冲击退，若有人破坏或强行入侵时，探测器探测到电子围栏被破坏和有人非法翻越时造成的电子围栏线短路、接地或断路时，探测器发出报警信号.广拓（GATO）公司的最新产品—GTS-11相对传统的电子围栏产品，在技术上实现了革命性的突破，拥有多项专利，处于国际领先水平，也是目前国最先进的电子围栏产品。
主要优势如下：◆GTS-11系统已通过公安部的型式检验，检验报告编号◆特有的BI-polar技术可以实现前端围栏上的每根线都有电击，让入侵者无机可乘◆有LCD液晶显示功能，能在主机面板上直接显示出电子围栏上的电压值及工作状态，目前也是国独有的◆具备高低压自由切换功能，可以在白天用低压模式，既能起到阻挡报警的作用，同时降低打击力度，晚上用高压模式，加大打击力度◆主机部可直接配备蓄电池，方便管理◆通过外接键盘可远程检测、设置并调控主机的工作状态，更具人性化设计GTS-11电子围栏系统组成：主机技术参数：供电电源：AC220V，+10%－10%，50Hz，10W性能指标脉冲高压机器性能指标：使用环境: 温度：－40～+55℃，相对湿度≤95%前端围栏前端围栏直接安装在窗户外侧，以L型支架安装。
小区周界红外对射报警系统-485
小区周界红外对射报警系统设计方案设计者：广州市艾礼富电子科技有限公司公司官网：www.艾礼富.商标目录一、公司简介及资质荣誉 (3)1.1 公司简介 (3)1.2企业资质荣誉证书 (3)二、方案背景 (3)三、项目概述 (4)四、系统介绍 (4)4.1系统应用效果图 (4)4.2系统优势 (5)4.3系统拓扑图 (5)五、系统组成及产品特点 (5)5.1总线网络报警主机（型号：AL-9480C ） (6)5.2 中文液晶键盘（型号：AL-930A） (7)5.3报警联动视频管理平台中心软件（型号：AL-2016S-H含加密狗) (8)5.4 多功能联动输出模块（型号：AL-7416E） (9)5.5声光警号（型号：AD-103） (10)5.6四光束100米红外探测器(LED大屏数码版) （型号：ABH-100S） (10)5.7 四光束红外对射探测器安装支架（型号：AL-50I/L） (13)5.8 单防区报警模块 (型号：AL-7480-1A） (13)5.9 对射单独供电电源（型号：DC-12V/2A） (14)六、设备供电与传输 (14)七、系统配置参考清单 (14)八、维护保养及故障排除 (15)九、成功案例节选 (14)十、精选案例图片 (15)一、公司简介及资质荣誉1.1 公司简介广州市艾礼富电子科技有限公司成立于2003年，是一家专业从事入侵探测及报警控制系统等研发、生产、销售于一体的民营高新技术企业；旗下拥有VOANDOS维安达斯、艾礼富、艾立富AILIFU、WISEI卫士等系列品牌；公司立足于安防行业，坚持持续发展的战略方针，历经18年沉淀和发展，已经成为中国安防行业-防盗报警领域的知名品牌企业！广州市艾礼富电子自成立以来，坚持自主品牌研发、生产、销售的产品有：激光入侵探测器、微波入侵探测器、防爆探测器、脉冲电子围栏、红外对射、红外光栅、双鉴电子围栏、张力电子围栏、泄露电缆探测器、各种环境探测器以及分线、总线、IP等大型及超大型防盗报警控制系统、报警管理软件等；公司坚持以“百年品牌”为经营目标，以“高科技，平民化”为产品市场导向，立志于和广大的合作伙伴一起，为创建平安、幸福的社会环境贡献应有的力量。
周界报警红外对射施工方案
周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。
红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。
本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。
2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。
安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。
3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。
使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。
3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。
使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。
确保连接稳固可靠，以保证系统的正常工作。
3.4 调试系统完成布线后，需要对系统进行调试。
通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。
同时，对系统进行全面的测试，确保各部分正常工作。
3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。
设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。
4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。
- 准确选择安装位置，确保能够最大限度地监测到入侵行为。
- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。
- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。

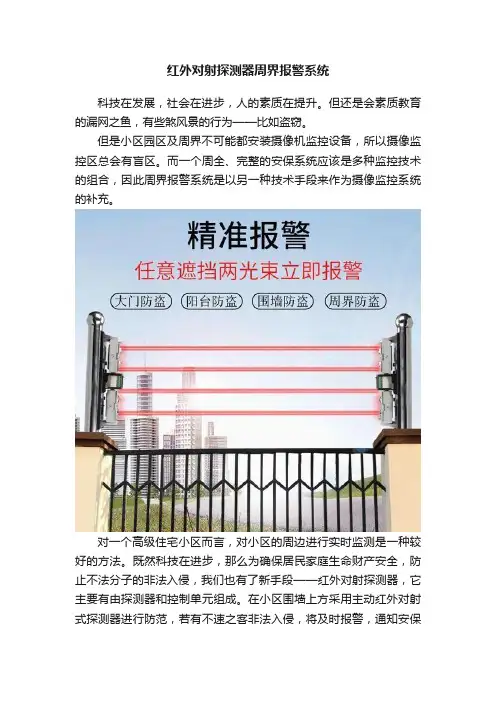

红外对射探测器周界报警系统
红外对射探测器周界报警系统科技在发展，社会在进步，人的素质在提升。
但还是会素质教育的漏网之鱼，有些煞风景的行为——比如盗窃。
但是小区园区及周界不可能都安装摄像机监控设备，所以摄像监控区总会有盲区。
而一个周全、完整的安保系统应该是多种监控技术的组合，因此周界报警系统是以另一种技术手段来作为摄像监控系统的补充。
对一个高级住宅小区而言，对小区的周边进行实时监测是一种较好的方法。
既然科技在进步，那么为确保居民家庭生命财产安全，防止不法分子的非法入侵，我们也有了新手段——红外对射探测器，它主要有由探测器和控制单元组成。
在小区围墙上方采用主动红外对射式探测器进行防范，若有不速之客非法入侵，将及时报警，通知安保中心及时处理。
因主动红外对射式探测器，不会受到光照度的制约，因此可以实现二十四小时的全程监控。
而且红外对射探测周界报警系统能与小区其他防盗报警系统组成一个统一的报警网络，全面守护居民生命和财产安全。
红外周界报警系统一般有以下几大特点：1、抗干扰能力强，红外周界报警系统前端的探测设备在不良的天气下也能正常工作，所以红外周界报警系统前端的探测设备抗干扰能力强。
2、定位准确，我们用红外周界报警系统一般会将布防区域划分为几大防区，一旦有某个防区出现警情，红外周界报警系统就会立即将有警情的防区发送给报警主机，从而达到精确的定位功能。
3、联动报警，红外周界报警系统具有联动报警功能，一旦有非法者闯入了我们布防的区域，那么红外周界报警系统对周边监控产生联动，自动转向报警区域，中心监视器画面自动切换到报警防区，硬盘录像机自动对该防区图像进行录制，现场警灯警视。
4、扩展性强，红外周界报警系统采用主动式远红外多光束探测设备设置于社区的周边，并与社区闭路电视监控系统配合使用，所以红外周界报警系统的扩展性强。
安全防范技术现在的发展方向是将视频监控、周界报警、入侵探测、门禁控制等独立的安防子系统集成整合，形成一个多功能、全天候、动态的综合安全管理系统。
周界报警红外对射方案
9)GBJ115-87《工业电视系统工程设计规》
II)GBT4-94《安全防系统通用图型符号》
12)YJ253-88《建筑电气安装工程评定标准》
13)Байду номын сангаас户要求
3
本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设 计中遵循以下原则：
周界防盗报警
二零一四年三月
1
2
I)中华人民国公共安全行业标准
2)《中国建筑电信设计规》
3)JGJ/T16-92《民用建筑电气设计规 》
4)JGJ46-88《施工现场临时用电安全技术规》
5)JGJ59-99《建筑机械使用安全技术规程》
6)JGJ80-91《建筑施工安全检查标准》
7)B50198-94《民用闭路监控电视系统工程技术规》
4)可扩充性与经济性
为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备 兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5)规性与结构化
4.
小区的防护主要为周界防盗报警。
设置周界防报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防闲杂 人员进入，同时防非法翻阅围墙或窗户。我们设计的周界防越报警系统就是要加强 小区周界的管理，防止非法人员通过翻越窗子进入小区，辅助保安的安防管理，降
1)先进性
在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统 在尽可能长的时间与社会发展相适应。并使系统具有强大的发展潜力。
2)可靠性
必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高 系统的可靠性。
周界防范自动报警系统施工方案
周界防范自动报警系统施工方案本章适用于一般住宅周界防范自动报警系统安装工程。
一、材料设备要求(一)红外对射探测器：1对射式红外探测器，由一收一发红外探测设备组成。
要求当移动物体切断收发器之间的红外线时，即触发报警。
并且要求可以避免太阳光等干扰源的影响，可以有效防止飞鸟、落叶等小物体的干扰。
2设备在进场前由施工单位或建设单位委托鉴定单位对其报警检测，并出具检测报告。
3安装前应确保外形尺寸与图纸相符，金属壳表面涂覆不能露出底层金属，并无起泡、腐蚀、缺口、毛刺、疵点、涂层脱落和砂孔等。
4塑料外壳表面应无裂痕、褪色及永久性污渍，亦无明显变形和划痕。
(二)绝缘导线：周界系统的传输线路应采用铜芯绝缘导线或钢芯电缆，其电压等级不应低于交流250V,并有产品合格证。
周界系统传输线路的线芯截面选择除满足对讲装置技术条件的要求外，还应满足机械强度的要求。
二、主要机具1克线钳、电工刀、一字改锥、十字改锥、剥线钳、尖嘴钳。
2万用表、兆欧表、高凳、升降车（或临时搭架子）、工具袋等。
三、作业条件1土建内外装修及油漆浆活全部完成。
2管线、导线、预埋盒（盒口全部修好）全部完成。
3导线间绝缘电阻经摇测符合国家规范要求，并编号完毕。
四、操作工艺(一)工艺流程：(二)周界防范自动报警系统安装要求：1配管要求：(1)暗配管用管材须选用金属管、硬质PVC管等。
(2)暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管，其表面保护层不应小于15mm。
(3）所有管路接头、管口、进出箱盒处，均应做密封处理，以防混凝土、砂石进入暗配管内。
(4）暗配管不宜穿越电气设备基础，必须穿越时，应加穿金属保护管并就近良好接地。
(5）如系PVC管，宜以捆扎稳固。
(6) PVC管明配安装时每6m长直线段做一个补偿接头。
(7）当管道长度大于30m或拐弯处多于2处时，应加装拉线盒。
(8)保证管道平滑无毛刺。
周界防越报警系统方案
周界防越报警系统方案1、系统概述根据xxxxxxxx居住小区的实际情况以及对安全性的考虑，系统采用总线式联动报警的方式，前端设置主动红外探测器及室外射灯，设计小区周界防范系统。
在xxxxxxxx居住小区重点区域的周边安装各种规格的主动式红外对射探测器对小区进行布防。
主动红外探测器发射、接收端之间不断的产生红外光波，一旦某处有人入侵，阻断光波，对射探测器即自动感应，触发报警，并向报警主机传送报警信号，通过报警输出联动模块,可联动室外照明及模拟显示屏，显示报警部位，提示值班人员进行警情处理，并发出闪光警号。
人防与技防有效地结合，充分有效保障小区安全。
2、系统设计2.1．系统前端设计根据xxxxxxxx居住小区周界实际情况，系统前端设置主动红外探测器作为报警触发和信号生成装置对小区周界实时布防。
系统前端点位设置如下：红外对射探测器主要分布在xxxxxxxx居住小区周界的围墙上，共计14对红外探测器，其中1对200米探测器、5对100米探测器、8对60米探测器。
前端探测器设备包括红外对射报警探测器、室外高功率射灯；中间传输线缆主要采用RVB-2×4.0、RVV4×0.75报警线缆组成；终端中心控制设备主要由报警主机、继电器模块、防区灯光控制器等组成。
系统前端均选用主动红外探测器，在小区周界设置电子栅栏，其实际设防间距按标称设防距离的70%布置，以减少恶劣气候下的误报率。
设置高度在1.8m 以上，防区采用与现场探测器一一对应的方式连接，即一对红外探测器作为一个防区，采用单防区的防区模块连接。
在探测器之间安装模块盒，放置防区模块。
探测器安装于围墙上或墙柱之上。
探测器电源从控制中心提供。
产品选型时充分考虑以下因素的影响：拐弯的地方可以作为对射的安装点；直线铁栅栏是否存在不规则的落差；周围的树木是否对对射效果产生影响。
本系统前端主动红外探测器选用日本艾礼富产品，该产品在设计时就充分考虑了种种艰难环境条件，柔和了多种光、机、电技术，其中最为人称道的是探测器的检知感度的余量，这种检知感度的余量被设置后，在多种环境变化中也可得到稳定的警戒、监视效果，通常在明朗的天气状况下具有100倍以上的检知感度余量，即使在恶劣的天气环境下也具有不发生误报的检知感度余量。
周界红外对射报警专项方案
目录目录............................................................................................................错误!未定义书签。
一、概述....................................................................................................错误!未定义书签。
1.1周界防范系统意义.....................................................................错误!未定义书签。
1.2周界防范系统类别.....................................................................错误!未定义书签。
1.3主动红外报警系统.....................................................................错误!未定义书签。
二、系统功效............................................................................................错误!未定义书签。
三、系统设计............................................................................................错误!未定义书签。
3.1前端探测器.................................................................................错误!未定义书签。
加油站周界防爆红外对射周界入侵报警系统方案
别墅、工厂周界防范系统设计方案书2018年01月01日目录一、系统概述二、防盗系统的应用三、设计原则四．设计规范与依据五、总线设备功能特点六、总线报警系统组成七、总线报警系统工作原理八、周界防范系统可实现的功能九、总线周界防范系统主要设备列表及系统拓扑图十、红外对射入侵报警系统项目应用案例一．系统概述随着国民经济的发展，人民的生活日益提高，工程需要大力发展安全文明小区建设。
严峻的社会治安形式，需要建立并完善安全文明小区防盗报警网络系统体系。
随之部分住宅小区便使用高科技的智能化手段，为小区的服务和管理提供快捷高效的超值服务与管理，为家庭提供安全舒适家居环境。
如何解决在当前每个家庭经济承受能力有限的情况下，建立满足防范功能及可靠性需求的安全文明小区、防范防盗网络系统是当前急需解决的问题。
作为一个可行的住宅小区联网报警系统，必须满足集中控制，系统容量大，防范功能齐全。
性能价格比高等要求。
二、防盗系统的应用（1）. 为什么使用防盗系统？在科技日益发展的今天，防盗的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。
一个电子防盗系统可以包括移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、紧急按键等各种探测器，从多个方面保护您的安全。
在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。
（2）. 为什么使用AILIFURS485总线报警系统？防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。
防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
周界红外报警系统方案书(DOC)
周界红外报警系统方案书岳阳金珂电子科技有限公司一、方案设计总说明：1.1前言：随着改革开放的深入和城乡经济的迅速发展，城市流动人口的大量增加，带来社会许多的不安定因素，治安形势日趋严峻，刑事案件特别是入室偷窃、抢劫等发案率增加。
因此，厂区安防系统建设已逐渐纳入许多厂区建设的必备项目中了。
本方案的安全防范技术是集现代科学技术之大成的产物，它体现了现代电子技术、现代通信技术、现代控制技术与现代计算机技术的完美结合，其特点在于它所采用的多元信息采集、传输、监控、记录、管理以及一体化集成等一系列高新技术。
实践证明，利用这一技术构成的安全防范系统（简称安防系统），能为建设环境提供一个安全、便利、舒适的受保护空间。
周界防盗报警系统是安防系统中不可缺少的一个重要组成部分，它不仅可以对社区周边围墙进行全天24小时不间断实时监控，发生警情时，还可通过警号和显示键盘告知保安人员进行事故处理.因此，在社区建立一套完善的红外线报警系统，可以改善厂区的安全系数，加强安全保卫防范力度，对社区内财产和人身安全起到保障作用，并可为社区实现安全现代化管理创造极有利的条件。
1.2设计原则及依据1.2.1设计原则a、先进性：在投资费用许可的情况下，系统采用当今先进的技术和设备，一方面能反映系统所具有的先进水平，另一方面又使系统具有强大的发展潜力，以便该系统在尽可能的时间内与社会发展相适应。
b、可靠性：采用成熟的技术产品，在设备选型和系统设计中都尽量提高系统的可靠性与易维护性。
c、安全性：对于安全防范系统，其本身的安全性能不可忽视，系统设计时，必须采取多种手段防止本系统各种形式与途径的非法破坏。
d、可扩充性：系统设计时应充分考虑今后的发展需要，系统应具有预备容量的扩充与升级换代的可能。
e、规范性：由于本系统是一个严格的综合性系统，在系统的设计与施工过程中应参考各方面的标准与规范，严格遵从各项技术规定，做好系统的标准化设计与施工。
本设计主要贯彻“高质量”及“低价格”两条主要思路来进行设计的。
围墙周界报警系统实施方案
周界监控报警联动系统设计方案重庆xx科技有限公司一、工程概况为了提高小区的安全，杜绝各类非法人员进入小区和危险区域，我公司派工作人员同贵公司充分接触和沟通，并通过仔细商议，尽最大可能实现小区的安全化，使保安人员随时了解小区所发生的情况，根据安全和管理需要，我们设计出这套安全防范系统。
在设计中有考虑不到的地方，敬请提出修改意见。
（一）、设计原则与指导思想1、设计原则（1）以不浪费资源、节约为基础由于小区路口及公共区域要安装录像监控，我们尽量利用原来有的设备，只增加报警系统，本着不浪费资源、节约的原则达到最大的安全保障。
（2）以可行性为核心我们本着保障小区安全的前提下，也要考虑到施工及后期维护工作，要理论与实际结合，充分考虑到实用性，不做重复工作。
（3）以易用性为主导思想"科技以人为本"，本着这一精神思想该系统应最大限度的服务于智能化院区的使用者和管理者，系统的稳定性和方便性必须贯穿于智能化系统设计的始终。
（4）运用成熟设计标准科技发展很快，不断的推出更好的设备，但我们要充分考虑到系统的稳定性，我们采用能长期运行而且故障率低产品，也采用比较成熟的一套系统设计方案。
让系统稳定的运行，同时易于管理。
（二）、设计依据及标准安全防范系统工程程序与要求（GA/T15-94）安全防范工程通用图形符号（GA/T74-84）安全防范工程费用概预算编制办法（GA/T70-84）防盗报警控制通用技术条件（GB12663-80）入侵探测器通用技术条件（GB10408.1-89）防盗报警控制器通用技术条件（GB12663-90）（三）、工程规划设计大楼周围红外线安全防范及财务室报警系统；三、小区周围红外线监控安全防范系统（一）、工程概述在小区围墙安装红外对射探测器和微波感应探测器，红外对射探测器安装在小区围墙上，间隔50至80米安装一对，若有弯曲或者高矮不一的围墙，可适当调节安装距离，防止有人从围墙，在此安装了红外对射后，一旦有人想从围墙翻进小区，必然会触发红外装置，就会报警。
红外对射水厂周界入侵报警系统方案
周界防盗报警系统设计方案书2018年01月01日目录一、公司简介及资质荣誉二、防盗系统的应用三、设计原则四、设计规范与依据五、总线设备功能特点1.总线报警主机 AL-6480C2.中文液晶键盘 AL-830A3.管理中心软件AL-2016S4.16路联动输出模块AL-7416E5.室外三光束主动红外探测器(LED大屏数码版)ABE-1006.室外二光束主动红外探测器(LED大屏数码版)ABT-1007.直流开关电源AL-1205六、总线报警系统组成七、总线报警系统工作原理八、周界防范系统可实现的功能九、总线周界防范系统主要设备列表及系统拓扑图十、红外对射入侵报警系统项目应用案例一、防盗系统的应用（1）. 为什么使用防盗系统？在科技日益发展的今天，防盗报警的概念已经发生根本的变化，传统的人防由于人的弱点(偷懒、打瞌睡、疏忽)及投资回报等问题，已渐由技防所取代。
防盗报警系统可以包括室外主动红外入侵探测器、室外激光入侵探测器、高压脉冲电子围栏、双鉴（不带高压）电子围栏、室外红外栅栏报警器、室外红外电子光墙报警器、室外人体移动探测器、室内人体移动探测器、门磁探测器、玻璃破碎探测器、振动探测器、烟雾探测器、燃气探测器、环境探测器、紧急按键等各种探测器，从多个方面保护您的安全。
在系统布防时，上述各种探头探测到任何异动，如有人进入房间，或打破玻璃，或撬门，或企图破坏保险箱，甚至翻越围墙等，都将会发出声光警报，提醒人们的注意与行动，从而有效地保护了人民的生命财产的安全。
（2）. 为什么使用RS485总线报警系统？防盗报警系统防患于未然，用来实现较周密的外围全方位管理及建筑物内重要的管辖区，防盗报警系统分工作区安防状态的监视、结合内部对讲系统，遥相呼应，可减少管理人员的工作强度，提高管理质量及管理效益。
防盗报警系统作为现代化管理有力的辅助手段,它将现场内各现场的视频图像或是险情信号传送至主控制中心及分控室，值班管理人员在不亲临现场的情况下可客观地对各监察地区进行集中监视，发现情况统一调动，节省大量巡逻人员，还可避免许多人为因素，并结合现在的高科技图像处理手段，还可为以后可能发生的事件提供强有力的证据，有了良好的环境，全方位的安全保障，才能创造良好的社会效益和经济效益。
周界红外对射报警方案_百度文库
....................................................................................................................
5 3.3中心控制部分
............................................................................................................
13 五、设备清单
.........................................................................................................................
15 2 一、概述 1.1周界防范系统的意义
3下载券5下载券10下载券30下载券50下载券下载券兑换后获得：下载券+赠3下载券消耗：财富值下载券有效期：30天兑换并下载 花费下载券下载
续费VIP/赠5次下载特权续费VIP领取新手礼包续费VIP换一换请输入正确的验证码！续费3月即送下载特权使用下载券下载由于文档价格较高，建议您使、设备参数
.........................................................................................................................
10 4.1中心设备
...................................................................................................悬赏任务 每日任务 专业认证 2016高考教育频道 小学 初中 高中 高考题库 专业资料 创业 IT/计算机
红外线周界防范方案
AL2364周界防范报警系统应用方案德信安保科技有限公司2007.11.28目录一、概述二、系统设计说明三、AL2364应用结构图四、报警设备选型五、通讯总线、电源线的布线规范六、AL2364接线图七、报警系统设备列表附1：AL2208 64路灯模块使用附2：AL2208 灯光电子地图的制作一、概述在安装有周界防范报警系统的情况下，窃贼或其它人员企图翻越围墙时，就会触发该区域的探测器，保安中心的防盗报警主机会立即报警，提醒保安人员的注意，并通过LED中文显示屏显示窃贼所在方位，同时驱动继电器输出模块，控制模拟屏上相应的防区灯光，这时保安人员可根据实际情况采取措施，将其抓获或吓跑。
针对这一特点，在区域周围安装室外主动红外探测器，有针对性地加以防范，从而加强对区域全天候的安全监视，提高区域的安全防盗和保安管理的条理性。
全面提高区域的综合防范和管理水平，全面改善保安人员的工作条件，实现“全面监视，人半功倍”的目标和快速处理突发性事件的能力。
二、系统设计说明该系统主要是在检察院的周边围墙附近安装了主动式红外对射探测器实现周边防范。
主动式红外对射探测器由发送端和接收端组成，发送端发出不可见的红外光束到接收端。
如果有人翻越围墙，该红外光束将被遮挡，使接收端接受不到红外光束，这时向保安中心的报警主机发出报警信号，使警号发出报警提示。
而且接收端和发送端均带有防拆卸功能，如果被非法拆卸也会发出报警信号。
主动式红外对射探测器的选型：探测器的数量是根据周边距离和形状来确定；探测器光束的多少的选择根据所防范的高度来确定。
为了使保安中心的管理人员迅速定位发出报警信号的探测器的位置，AL2364为每个主动式红外探测器设置了防区编号，管理人员可以通过报警主机的指示来确定发生报警的区域。
报警设备分布方式：1．报警中心a. AL2364周界用报警主机1台；b. 后备电源1台；c.8路继电器模块1个d.64路指示灯模块1台；e.灯光指示屏（模拟电子地图）。
周界对射有线防盗的方案
周界对射有线防盗方案周界防范报警系统主要由设在被保护区周界〔或围墙〕上检测装置〔如红外收发器、振动传感器、接近感应线等〕、周界报警器、报警控制主机以及各种报警联动装置与传输线路等构成。
主动红外对射报警系统主要用于大范围周界防范，入建筑物四周，小区围墙以及一些不允许穿越区域等地方。
系统优点是全天候工作，可根据周界不同平安级别选用不同距离、不同射线红外对射设备。
小区周界有线防范系统解决方案特点：一、系统运行稳定，采用免受干扰频率。
二、适用于绝大局部智能小区、企事业单位、厂矿、军队等防范监控单位。
三、施工方便，为工程商大大节省时间、人力、物力，操作简单。
四、保密性好，警情可查，且能识别报警时间、防区类型。
本系统产品外观做工精细、豪华、高档，是此工程产品首选。
本方案也适用于监狱，看守所，别墅，飞机场，油库，养殖厂，果园，码头，博物馆，等特殊地方。
设备根本配置说明1．报警主机LM-2316有线报警控制器可用于接收处理报警信号，可以接收8防区有线类型前端报警器〔红外对射等〕，防区分为16防区，也可分区撤布防，精巧外观，灵活设置，操作变得更简单。
功能简介：◆高速数字通讯方式，兼容ADEMCO4+2、CID数字通讯协议。
◆ 可对系统进展各种编程设置，如警声方式、防区类型、录音、监听远程控制、号码、检测等。
◆ 十六防区有线。
◆ 可设置４组报警号码〔固定或手机号码〕与１组报警中心号码。
◆ ５种布防方式：离去布防、周界布防、单防区布防、延时布防、远程布防。
◆ ５种防区类型：即时防区、延时防区、２４小时防区、周界防区、旁路防区。
◆ 可远程遥控，可外接监听头，远程监听现场报警。
◆ 内置语音模块，可录10～20秒语音，进展语音报警。
◆ 可用主机键盘快捷操作，简单方便。
技术参数：◆ 工作电压：AC220V±10%◆ 静态电流：≤50mA◆ 功率：１.5W◆ 警号输出：12V 400mA以上◆ 输出电压：DC12V～15V◆ 无线接收频率：315MHZ2．红外电子对射红外电子对射，分为二、三、四光束全数字式红外探测器供你选择，采用大口径连体非球面透镜；红外线高度聚焦，探测距离远；抗强光干扰，防雷电路设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录目录 (1)一、概述 (2)1.1周界防范系统的意义 (2)1.2周界防范系统的类别 (2)1.3主动红外报警系统 (2)二、系统功能 (4)三、系统设计 (5)3.1前端探测器 (5)3.2信道传输 (5)3.3中心控制部分 (5)3.3生产商背景 (6)3.4系统设计依据 (7)3.5系统拓扑图 (8)3.6防区分布图 (9)四、设备参数 (10)4.1中心设备 (10)4.2传输设备 (12)4．3前端设备 (13)五、设备清单 (15)一、概述1.1周界防范系统的意义随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。
在一些重要的区域，如机场、军事基地、武器弹药库、监狱、银行金库、博物馆、发电厂、油库、等处，为了防止非法的入侵和各种破坏活动，传统的防范措施是在这些区域的外围周界处设置一些（如铁栅栏、围墙、钢丝篱笆网等）屏障或阻挡物，安排人员加强巡逻。
在目前犯罪分子利用先进的科学技术，犯罪手段更加复杂化、智能化的情况下，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。
人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。
因此，安装应用先进的周界探测报警系统就成为一种必要措施。
周界探测，一旦发现入侵者可立即发出报警，好像在重要区域的周界处墙加了一道人眼看不见的“电子围墙”忠诚地守卫着要害目标。
1.2周界防范系统的类别目前国际上应用的周界探测报警器材及系统主要有以下几种：◆主动红外报警系统◆微波墙式报警系统◆泄露电缆式周界探测报警系统◆驻极体振动电缆报警系统◆光纤传感器周界报警系统在周界防护手段中采用最多的是主动红外对射报警探测器家总线制报警主机的方式，这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
1.3主动红外报警系统主动红外报警系统主要是由主动红外探测器和报警主机这两个基本部分组成，根据需要还会配置计算机管理软件、报警联动板、联动显示板、报警打印机等等。
主动红外是指这种报警探测器本身发射红外线束，由发射端和接收端两部分组成，根据工作距离的不同一般分为双光束和四光束两种，一百米之内的通常为双光束，一百米以上通常为四光束。
工作时，发射端发出红外光束，与它相对的接收端收到红外光束以后即处于警戒状态，当光束全部被遮挡时，探测器接收端即发出报警信号给报警主机。
主机接收到信号后发出声光报警信号，同时输出报警联动信号驱动相关的设备动作，如计算机软件、联动显示板等。
为相关人员处理报警事件提供明确的方向。
1***小区是一个周长约1200米的长方形区域，长约400米，宽约200米。
周界防护系统主要是对非出入通道的周边区域进行监视和管理，目的在于防止非法入侵。
通常情况下周界的范围较大，不同的周界，条件和环境也不同，往往单靠人防很难实行全面而有效的管理。
而周界监控系统可对周界区域实施24小时实时监控，并进行计算机化管理，使管理人员能及时准确地了解小区周边环境的实际情况，遇有非法入侵能自动报警，自动显示报警区域；自动记录警情及自动转发报警信息；配以视频监控能实时而直观地观察和记录布控现场的实际情况，为警情核实及警后处理提供切实可靠的资料。
本系统的设计思路是，以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。
✧可靠性本项目报警主机和管理软件均选用了先进、成熟、可靠的产品，已在国内众多工程项目中得到广泛的应用，实践证明能完全适应室外环境。
✧先进性本项目采用了目前国际上最先的报警主机和探测器，功能完善，性能先进，误报率低，兼容性强，升级容易。
采用模块式结构，扩充方便。
✧系统的易操作性和实时性管理人员能对周界防范系统的软硬件熟练使用，能利用周界防范报警系统实时处理警情。
系统的日常操作主要有布防、撤防及旁路操作，这些操作既可以通过主机键盘进行操作，也可以通过软件进行操作，人机交互界面友好，一般的工作人员也很容易操作使用。
✧维护的方便性系统结构简单，技术成熟，采用模块化设计，为正常使用和故障检测带来极大的方便。
为了保证系统稳定可靠的运行，在设计上我们采用了国内外知名品牌的产品，并且是已经经过大量工程实践检验。
3.1前端探测器前端主动红外探测器我们选择了日本艾礼富{ALEPH}公司的红外对射产品，它具有产品种类齐全，性能先进，抗干扰性强等优点。
根据小区周界的实际情况，需要配置8对100米、2对30米和2对200米对射，一共需要12对对射，这12对对射将整个周界分成12个防区，当报警时就很容易区分报警的区域。
具体分布见防区图。
3.2信道传输本系统报警信号采用总线传输方式，这种传输方式结构简单，技术成熟可靠，安装方便，成本低。
为了使保证探测器的工作电压、信号传输稳定可靠，需要采用阻抗较小的电缆，由于红外对射一般采用直流供电，阻抗太大会使末端电压降太大，导致探测器供电不足不能正常工作，影响系统的稳定性。
由于线缆阻抗和线缆很界面大小成反比，长度成正比，因此在长度一定的情况下，为了保证探测器工作电压，需要采用截面积比较大的电缆，为了满足要求，本系统采用了RVV4×1.5的护套线。
同时采用从沿周界两边布线的方式，降低了线路阻抗。
3.3中心控制部分根据设计要求，为了较好地实现以上功能，同时满足具有较高的先进性、可靠性、可扩展性、经济性。
中心报警主机我们选择了加拿大DSC（Digital Security Control）公司的POWER832中型报警系统。
POWER832主机是一个具有8个基本防区，最大可扩展到32个防区的中小型报警系统，其最大的一个特点之一是可通过PC5100总线扩展模块将32个防区全部变成总线接入方式，也可以总线方式、一般线末电阻接入方式和无线接入方式混合使用，使用灵活，非常适合类似于本项目这样的中小型周界，具有极佳的经济性。
虽然POWER832是一款中型主机，但却可以像大型主机那样通过串口输出模块PC5401实现和计算机的连接，并且数据是双向传输，而不是像一般的主机那样数据只能由主机向计算机单向传输数据，这样就可以实现由计算机软件直接对主机进行控制操作，如布防、撤防、旁路等，极大的方便了用户的操作和管理。
操作软件采用了深圳从文公司开发的警卫中心软件，通过警卫中心软件可直接对报警主机进行布、撤防操作，另外通过CW6116联动输出模块可实现LED地图板联动显示，使值班人员能及时了解报警点的信息，缩短了出警时间，同时也可提供给矩阵或硬盘录像机报警联动信号。
警卫中心软件兼容目前市面上大部分的CCTV矩阵主机，可通过串口直接提供给矩阵联动信号。
当有警情发生时，软件会通过语音报警提醒值班人员注意。
系统界面友好，可以方便的查询系统、防区、报警记录等资料，同时软件实行分级权限管理，提供四级操作人员权限设置，还可自行定义第五级，严格的分级管理，杜绝人为破坏。
提供完善的数据维护工具，即使在数据库遭到意外破坏时，仍可利用修复功能恢复，还可以自动定义定时自动备份报警数据。
内置运行监测器在系统遇到故障时，可以通过运行监测器自动重新启动程序或重启计算机，以保证系统的正常运行，提高系统的可靠性。
软件在非正常退出时，能够自动修复数据库并重建索引。
为实时记录报警数据，系统配置了一台微型串口打印机，它通过PC5400串口输出模块与主机相连，对主机的操作和系统事件都可以通过打印机实时打印出来。
3.3生产商背景➢DSC公司是全球500强之一的TYCO（泰科）公司的子公司，是全球最大的防盗报警系统生产商之一。
她位于加拿大多伦多，成立于1979年，全球拥有员工1200多人，产品销售遍及140个国家和地区，全球最早推出小型美观的安防操作键盘，全球第一个推出基于微处理器的报警主机，拥有从中心报警接收机到各类大中型报警控制器等全系列报警产品；产品通过了美国CE、欧洲UL和中国CCC认证。
➢株式会社日本アレフ（NIPPON ALEPH）是世界知名的磁簧开关、继电器、传感器和保安（安防）产品的国际化企业。
艾礼富电子（深圳）有限公司（ALEPH ELECTRONICS (SHEN ZHEN)CO. ,LTD.）是株式会社日本アレフ香港的全资子公司---香港艾礼富股份有限公司,在深圳投资注册的一家生产、经营保安产品、电子元器件及精密电镀的独资公司；是株式会社日本アレフ在中国大陆的生产基地，同时也是连接中国大陆市场的主要桥梁。
安防方面的产品主要有单光束、双光束和四光束红外探测器，采用日本技术，拥有先进工艺和丰富的研发经验。
品质保证：精湛的技艺，严谨的品质管理体系和严格的质量检测标准。
管理规范：日本企业先进的管理模式、严谨的管理风格、高效的管理团队。
国际认证：在1997年和1998年率先取得了国际品质管理体系ISO9001和环境管理体系ISO14001的认证。
名牌战略：在安防行业，国内外享有相当高的知名度，产品得到广大业内人士的一致好评，成为安防行业的名牌产品。
3.4系统设计依据防盗报警系统方案设计遵循的规范标准如下：1、《民用建筑电气设计规范》JCJ/T 16-922、《中华人民共和国公共安全行业标准》GA38-923、《安全防范工程程序与要求》GA/T 75-944、《防盗报警控制器通用技术条件》GB12663-905、《保安安保监控工程技术规范》GA/T 76-966、《安全防范工程费用预算编制方法》GA/T 70-943.5系统拓扑图3.6防区分布图9四、设备参数4.1中心设备1．报警主机型号：PC5010名称：8-32防区控制主机性能参数：·基本8防区主机·可通过有线、无线、总线地址模块进行扩展·可分2个子系统·主板自带2个PGM（可编程输出）输出·38个用户密码·提供一个500mA，直流12伏辅助输出·128条事件记忆·支持8个键盘2.固定字符LCD键盘型号：LCD5501Z名称：固定字符LCD键盘性能参数：·大屏幕、固定字符LCD：开路及报警防区自动巡检·5个可编程功能键·内置可分配输出/入接口·时钟显示·可编程门铃功能：4种声音可选，可按防区编程。
·电流90mA3．打印机接口模块型号：PC5400名称：打印机接口模块性能参数：·支持串行打印机·消耗电流65mA·直接输出，不需要编程4．数据接口模块型号：PC5401名称：数据接口模块性能参数：·支持第三方的双向RS-232指令·支持实时防区状态·消耗电流35mA5．总线防区扩展模块型号：PC5100名称：总线防区扩展模块性能参数：·最多可接32个总线地址模块·可以是环形、星型、链型联结方式·消耗电流40mA·可以接入32个AMP701地址模块·最大总线驱动电流170mA·支持PC5010 v2.0以上版本表4-1 PC5100耗电计算表型号名称数量耗电量合计耗电量AMS220 总线式烟感0.8mAAMB300 总线式红外0.75mAAMB500 总线式吸顶红外0.75mAAMB600 总线式双元红外 3.5mAAMA100 总线式玻璃破碎 3.9mAAMP700 总线式门磁0.8mAAMP701 总线地址模块0.8mA总共耗电量（最大170mA)表4-2 PC5100耗电量与传输距离对照表回路总耗电量与最大传输距离对照回路总耗电22AWG最大传输距离（单位：米）18AWG最大传输距离（单位：米）量10 878 156820 494 111130 308 76840 235 52950 183 38160 152 29870 122 24480 98 22090 76 152100 61 95 110 50 67 120 41 47 130 35 39 140 32 38 150 30 37 160 29 36 170 28 35 6．隔离式串口总线模块型号：CW2301名称：隔离式总线串口模块性能：·电源输入AC220·一个9针RS232口输入·一个RS485口输出7．16路报警联动控制模块型号：CW6116名称：16路报警联动控制模块性能：·电源DC12V,100mA·16个OC门输出·输出最大负载：继电器方式：24VDC/30mA·LED方式（最大）：5VDC/10mA·通讯方式：RS485·外形尺寸:105mm长x 105mm宽x 15mm厚4.2传输设备1.四芯护套线型号：RVV4×1.5名称：聚氯乙烯护套软线性能：·导体芯数×标称截面mm2：4×1.5·绝缘厚度定值mm：0.7·护套厚度定值mm：1.0·平均外形尺寸mm：下限：9.0，上限：11.0·70度时绝缘电阻最小值MΩ/Km ：0.0102．回路延伸隔离模块型号：AMX400名称：回路延伸隔离模块性能：·DC12V供电·对总线回路重新供电和进行距离延伸·回路故障时与总线隔离。
