ansys命令详解

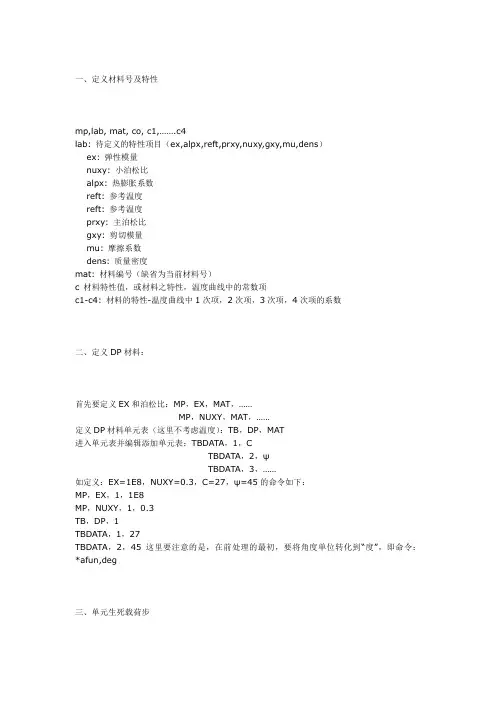

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ansys主要命令的一些解释

ansys主要命令的一些解释1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXL ETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STA TIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

ansys命令详细讲解365条(最全面的命令中文讲解)

pldisp plesol pletab plf2d plls plnsol plopts plvar PLVECT pmacro pnum pred pretab prnsol prssol prvar psearch /PSF /psf psmesh pstres r real rectng repeat rforce rpoly rpr4 rprism save sbctran secdata secnum secoffset secplot secread sectype sesymm set sf sfa SFBEAM sfgrad
czmesh d da ddele del deltim desize device dmpart dim /dist da dk dl dmpart *do *dowrite dscale dsym e edwrite egen eintf elist emid emodif *enddo ensys eplot eqslv esel eshape esize esln essolv esort esurf et etable exit exitopt f fc
vdrag vext vfact vgen vget vglue vimp vinp vinv vitrp vlen voffst vovlap vplot vread vsel vsweep vsymm vwrite /wait window wpave wpcsys wpoffs wprota wpstyl /XFRM XVAR XVAROPT yrange zoom
/show shpp smax smooth smin spline ssum sucr /sys,string tb toper torus tread trnopt uis

ANSYS 菜单命令详解

第一部分：几何模型创建一、创建实体模型：GUI：Preprocessor>Modeling>Create>在实体网络化时，关键点不一定转变为节点，但硬点一定会转变为节点，硬点也是关键点。

GUI：Preprocessor>Modeling>Operate>功能：沿已有线的方向并在线上的一个端点上拉伸线的长度GUI ：Preprocessor>Modeling>Update Geom>功能：将以前分析所得的节点位移加到现在的有限元模型的节点上第二部分：网格划分技术一、给CAD 实体模型分配属性：GUI ：Preprocessor>Meshing>MeshTool> 三、单元尺寸控制：GUI：Preprocessor>Meshing>Mesher Opts> 五、连接操作：第三部分：施加载荷与求解过程一、分析类型：GUI：Preprocessor>Solution>Define Loads>1.载荷操作设置第四部分：通用后处理器一、分析类型：GUI：Preprocessor>General Postproc>1.指定用于后处理的文件与结果数据GUI：Preprocessor> General Postproc >Data & File Opts> 2.查看结果文件包含的结果序列汇总信息GUI：Preprocessor> General Postproc >Results Summary> 3.读入用于后处理的结果序列GUI：Preprocessor> General Postproc >Options for Outp> 8.结果观察器GUI：Preprocessor> General Postproc >Results Viewer> 9.生成PGR文件GUI：Preprocessor> General Postproc >Write PGR File> 10. 单元表处理单元结果GUI：Utility Menu> PlotCtrls >Capture Image>GUI：Utility Menu> PlotCtrls >Hard Copy>To file12. 动画显示结果。

ANSYS命令流解释大全

A N S Y S命令流解释大全集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-一、定义材料号及特性mp,lab,mat,co,c1,…….c4lab:待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex:弹性模量nuxy:小泊松比alpx:热膨胀系数reft:参考温度reft:参考温度prxy:主泊松比gxy:剪切模量mu:摩擦系数dens:质量密度mat:材料编号（缺省为当前材料号）c材料特性值，或材料之特性，温度曲线中的常数项c1-c4:材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,...!设定时间值（静力分析选项）NLGEOM,ON!打开大位移效果NROPT,FULL!设定牛顿－拉夫森选项ESTIF,...!设定非缺省缩减因子（可选）ESEL,...!选择在本载荷步中将不激活的单元EKILL,...!不激活选择的单元ESEL,S,LIVE!选择所有活动单元NSLE,S!选择所有活动结点NSEL,INVE!选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0!约束所有不活动的结点自由度（可选）NSEL,ALL!选择所有结点ESEL,ALL!选择所有单元D,...!施加合适的约束F,...!施加合适的活动结点自由度载荷SF,...!施加合适的单元载荷BF,...!施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF 命令得到更详细的解释。

ANSYS常用命令详解

ANSYS常用命令详解1、AA，P1，P2，........P18 连接点生成面P1-P18 生成面的点号(用键盘输入，最多18个)，最少3个，如果p1=p，可以在图中拾取(仅在GUI中有效)，注意: 点p1到p18一定按顺时针或逆时针方向沿面顺序输入，这个顺序也确定了面的法线正向(按右手法则)。

面包含相邻点间已生成的线，如果两点间不只存在一条线，将用最短的一条。

如果生成面的点大于4个，要求点和线在当前坐标系下坐标为常值（如面或柱）。

建议环形坐标系下实体建模不用此命令。

菜单：main>preprocessor>modeling>create>area>arbitrary>through KPs2、AADDAADD, NA1, NA2, NA3, NA4, NA5, NA6, NA7, NA8, NA9将分开的面相加生成一个面NA1, NA2,...为原来的面note：要相加的面要是共面的，相加后生成新面，原来的面将被删除，菜单：Main Menu>Preprocessor>Modeling>Operate>Booleans>Add>Areas3、AATTAATT, MAT, REAL, TYPE, ESYS, SECN指定所选的未划分网格的面的单元属性。

PREP7: MeshingMP ME ST DY <> PR EM <> FL PP EDMAT：指定给所选的未划分网格的面的材料号。

REAL：指定给所选的未划分网格的面的实常数号。

TYPE：指定给所选的未划分网格的面的单元类型号。

ESYS：指定给所选的未划分网格的面的坐标系号。

SECN：指定给所选的未划分网格的面的区域号。

注释：从所选的面中生成的面也将具有这些属性。

当面划分网格时将使用这些单元属性。

如果一个面在划分网格时，没有用此命令指定属性，那么该面的属性由当前的MAT,REAL,TYPE,ESYS,SECNUM命令的设置确定。

ANSYS 命令解析

ANSYS 命令解析NODE 节点 ELEMENT 单元 DOF（degree of freedom）自由度ANSYS 求解问题的基本流程前处理（Preprocessing ）----solution—general postprocessing 操作过程进入ansys /PREP7 finish /solu finish /post1 finishPREP7 建立模型所需资料，定义属性，划分网格SOLU 施加载荷施加边界约束求解POST1 AND POST26 post1用于静结构分析、屈曲分析以及模态分析，将求解部分结果显示出来，比如应力，应变等。

Post26只用于动态结构分析，用于与时间相关的时域处理。

/TITLE ，Title 定义分析标题 /UNITS，LABEL 单位制用于表示分析时系统所采用的单位，LABEL=SI（公制，m，kg，s）；LABEL=CSG（cm，g，s）；LABEL=BFT （英制，长度=ft）；LABEL=BIN（英制，长度=in）。

/PREP7 进入前处理模块。

ET，ITYPE，ENAME，KOPT1，，，，，KOPT6，INOPR 用于定义单元类型，其中ITYPE为单元编号（1，2。

），ENAME是ANSYS 的单元库名称，也就是所选中的单元类型，KOPT1 ，，，KPOT6 用于指定单元特性编号。

MP，LAB，MAT，C0，C1 ，C2，C3，C4该命令用于指定材料属性（material property），材料属性为固定值时，其值为C0 ，当它随温度变化时用C1-C4四个参数控制。

Lab 为材料属性类别，例如杨氏模量（Lab=EX，EY，EZ），Lab=DENS密度，Lab=NUXY，NUXZ，NUYZ泊松比，Lab=GXY，GXZ，GYZ 剪切模量，热分析中的膨胀系数Lab=Alpx，Aalpy，Alpz。

MAT 为对应ET所定义的号码（ITYPE），表示该属性属于ITYPE。

ansys命令解释精华

/prep7/pnum,label,key!在有限元模块图形中显示号码。

Label＝欲显示对象的名称，node节点，elem元素，kp点，line线，area面积，volu体积；key=0为不显示号码（系统默认），＝1为显示号码。

Numcmp,element!压缩单元，重新编号et,itype,ename,kopt1, kopt2, kopt3, kopt4, kopt5, kopt6,inopr!元素类型定义。

Itype为元素类型号码，通常由1开始；ename为ANSYS元素库的名称，如beam3,plane42,solid45等；kopt1～kopt6为元素特性编码，如beam3的kopt6＝1时，表示分析后的结果可输出节点的力及力矩，link1无需任何元素特性编码。

mp,lab,mat,c0,c1,c2,c3,c4！定义材料特性。

Lab为材料特性类别，如杨氏系数lab=ex、ey、ez，密度lab=dens，泊松比lab=nuxy、nuyz、nuzx，剪力模数lab=gxy、gyz、gxz，热膨胀系数lab=alpx、alpy、alpz，热传导系数lab=kxx、kyy、kzz，比热lab=c；mat对应前面定义的元素类型号码Itype；c0为材料特性类别的值。

r,nset,r1,r2,r3,r4,r5,r6！元素几何特性。

nset通常由1开始；r1～r6几何特性的值。

注：solid45元素不需要此命令，beam3单元有area截面积，惯性矩izz，高度height等。

例如：r,1,3e-4（截面积）,2.5e-9（惯性矩）,0.01（高度）local,kcn,kcs,xc,yc,zc,thxy,thyz,thzx,par1,par2！定义区域坐标系统。

kcn区域坐标系统代号（大于10）；kcs区域坐标系统属性（0为卡式坐标，1为圆柱坐标，2为球面坐标）；xc,yc,zc（该区域坐标系统与整体坐标系统原点关系）。

ANSYS命令流解释大全

一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS命令解析

ANSYS中两个主要菜单:Utility Menu 和 Main MenuUtility MenuUtility Menu包括了10个下拉式菜单项：File:提供对程序文件操作的命令和功能Select：提供对实体选择的命令List:提供了对数据库文件进行列表的命令Plot：提供了对模型图形显示操作的各种命令和功能PlotCtrls:提供了对图形显示的高级控制功能Workplane：工作平面的设置，主要为实际的建模提供方便Parameters:设置程序使用过程中的参数Macro:提供了宏命令的编辑和修改的命令MenuCtrls:提供了对ANSYS其他窗口的开关功能Help:提供了ANSYS的联机帮助手册File各项子菜单★Clear&Start New:清除当前的文件夹及其相应设置，并启动新的工作文件。

★Chang Jobname:更改工作文件名★Change Directory:更改工作目录★Change Title:更改分析标题★Resume Jobname.db：恢复最后一次保存到工作文件中的数据★Resume from：指定的文件中读取数据★Save as Jobname.db：保存当前数据库文件★Save as …：当前数据库中的内容保存到指定文件名的文件中去★Write DB log File：将数据库日志文件写入指定的文件中★Read Input form：从指定的ANSYS命令文本文件中读取命令★Switch Output to:切换输出文本数据到文件或输出窗口★List:列出文件的内容★File Operation:对文件进行操作★ANSYS File Option:ANSYS文件选项★Import:外部几何模型的输入接口★Expert:ANSYS几何模型的输出接口★Report Generator:报告生成器向导★Exit:退出ANSYS程序Select各项子菜单Nodes By Num/Pick:通过编号或拾取来选择节点Elements Attached to：选取附属于其他实体图元上的节点 Volumes → By Location：根据坐标值的位置选取节点Entities:Areas By Attributes:根据节点的属性来选择(实体) Lines Exterior：选定单元表面的节点Keypoints By Results：根据求解结果选定满足在一定求解结果范围的节点Master node num 主自由度节点号Coupled set num 耦合自由度节点号Constraint eq num 约束方程约束的节点THXY rot angle 在坐标XY平面被旋转指定角度范围的节点 THYZ rot angle 在坐标YZ平面被旋转指定角度范围的节点 THZX rot angle 在坐标ZX平面被旋转指定角度范围的节点By AttributesMaterial num 材料编号Elem type num 单元类型编号Real set num 实常数号Elem CS num 单元系统编号Layer num 层编号Section ID num 截面ID号From Full:表示从整个实体集中选择一个子集Reselect:表示从当前子集中在选择一个子集Also select:表示在当前子集中在添加另外一个子集Unselect:表示从当前子集中除掉一部分Invert:表示选择当前子集的补集Select None:表示选择空集Adjacent to:选择与选定单元相邻的单元Concatenated：选择与选定面相连的面★Comp/Assembly(部件/组件)List各项子菜单★File:列出文件的内容★State:列出当前系统的状态Global State:系统总体的状态信息Graphics：列出图形文件信息Working Plane：列出工作平面的相关信息Parameters：列出所有自定义的参数P-Method:列出P方法的相关信息LS-DYNA：列出与LS-DYNA相关的信息Preprocessor：列出与前处理相关的信息Solution：列出与求解操作相关的信息General Postproc：列出与通用后处理操作相关的信息TimeHist Postproc：列出与时间历程后处理操作相关的信息Design Opt：列出优化设置相关信息Run-Time State：列出运行状态相关信息Radiation Matrix：列出辐射矩阵Configuration：列出系统配置相关信息★Properties:具体属性信息DOF Constraints:列表自由度约束Forces：列表集中力或集中弯矩Surface：列表面力Body：列表体力★Loads Interia Loads：列表惯性载荷Solide Model Load：列表实体模型所有荷载Initial Conditions：列表节点上的初始条件Elem Init Condit’n：列表单元上的初始条件Plot各项子菜单★Replot:重新绘制★Materials:☆Properties to be graphed:选择显示的材料☆Material Num：材料类型编号☆Range of temp value:温度值范围☆Range of prop value：输入与温度值相对应的材料属性值范围Elastic modulus:弹性模量Therm expan coefReference tempPoisson’s ratioShear modulus：剪切模量Damping multipFriction coeffdensitySpecific heatEnthalpyProperties to be graphed The conductitivityConv film coeffEmissivityHeat gen rate：热生成率ViscositySonic velocityElec resistivityRel permittivityRel permeabilityMag coerciv forcLoss tangentSeebeck coeffsPlotctrls各项子菜单★Pan-Zoom-Rotate:平移、缩放、旋转视图★View Setting：对视图进行设置Coord axis orientation：全局直角坐标系的参考方向★Numbering：显示实体编号设置★Symbol：特殊符号的设定和添加★Style：设置图形显示的风格★Font Controls：设置绘图区的字体类型和大小★Windows Controls：对绘图窗口的控制★Erase Options：清屏功能设置★Animate：动画制作★Annotate：设置注释文字★Device Options：图形设备控制选项★Redirect Plot ：对图形进行重定向操作★Hard Copy：图形硬复制★Capture Image：图形捕捉★Multi-Plot Controls：多绘图窗口操作WorkPlane各项子菜单★Display Working Plane:显示工作平面★Show WP Status：显示工作平面的状态★WP Setting：设置工作平面★Offset WP by Increments：通过增量平移工作平面★Offset WP to：平移工作平面到指定的位置★Align WP with：定义一个新的工作平面★Change Active CS to:改变当前激活的坐标系到指定的坐标系统★Change Display CS to：改变显示坐标系★Local Coordinate System：局部坐标系控制。

ANSYS常用命令解释

ANSYS常用命令解释prep7/pnum,label,key!在有限元模块图形中显示号码。

Label＝欲显示对象的名称，node节点，elem元素，kp 点，line线，area面积，volu体积；key=0为不显示号码（系统默认），＝1为显示号码。

et,itype,ename,kopt1, kopt2, kopt3, kopt4, kopt5, kopt6,inopr !元素类型定义。

Itype为元素类型号码，通常由1开始；ename 为ANSYS元素库的名称，如beam3,plane42,solid45等；kopt1～kopt6为元素特性编码，如beam3的kopt6＝1时，表示分析后的结果可输出节点的力及力矩，link1无需任何元素特性编码。

mp,lab,mat,c0,c1,c2,c3,c4！定义材料特性。

r,nset,r1,r2,r3,r4,r5,r6！元素几何特性。

nset通常由1开始；r1～r6几何特性的值。

注：solid45元素不需要此命令，beam3单元有area截面积，惯性矩izz，高度height 等。

例如：r,1,3e-4（截面积）,2.5e-9（惯性矩）,0.01（高度）local,kcn,kcs,xc,yc,zc,thxy,thyz,thzx,par1,par2！定义区域坐标系统。

(完整版)ANSYS的最常用的命令解释

Aa，1，2，4，3（由关键点生成面，注意关键点的顺序不能乱）accat，na1，na2由多个面连结生成一个面，以便于体的映射网格划分。

详见lccatadd，加运算，只能对二维和三维图形用此命令，分为aadd和vaddaadd，注意与ovlap（搭接）命令的区别Acel，0，10，0（在y方向施加重力加速度，相当于考虑结构自重。

在模型上施加重力时，一般输入10或9.8，而不是-10或-9.8）aclear，all（删除与所选面相关的节点和单元），见kclearadele，na1，na2，ninc，1（删除所选择的面，na1表示要删除的起始面，na2表示要删除的终止面，ninc表示增量，1表示删除面及附在该面上而不依附于其它实体的线、关键点，此处为0时则仅删除面）；删除所有选择的面时：adele，all，，，1；类似的还有kdele，ldele（只能删除没有划分网格的线段），ndele，edele等；Adrag,nl1,nl2,nl3,nl4,nl5,nl6,nlp1,nlp2,nlp3,n lp4,nlp5,nlp6由nl1…nl6沿着nlp1…nlp6扫掠生成面。

nl1…nl6相当于准线，nlp1…nlp6相当于母线。

如adrag,1,,,,,,2,3表示由线1沿着线2、3生成面aesize，all，27（指定面上划分单元大小，all表示对所有的面指定单元大小，也可以选择面的编号，27表示单元最大尺寸）AL,L1,L2,L3,L4,L5,L6,L7,L8,L9,L10此命令由已知的一组直线（L1,…L10）围绕成面（Area），至少须要3条线才能形成面，线段的号码没有严格的顺序限制，只要它们能完成封闭的面积即可。

同时若使用超过4条线去定义面时，所有的线必须在同一平面上，以右手定则来决定面积的方向。

如果L1为负号，则反向。

Paths:Main Menu>Preprocessor>Create>Arbitrary>By Linesallsel，all，all（选择所有实体类型，后面两个all为系统默认，可以省略；第二选项还可以为below，第三选项还可以volu、area、line、kp、elem、node。

ANSYS命令详解（超全）

一‎、定义材料‎号及特性‎mp‎,lab,‎mat,‎co, ‎c1,……‎.c4 ‎lab:‎待定义的‎特性项目（‎e x,al‎p x,re‎f t,pr‎x y,nu‎x y,gx‎y,mu,‎d ens）‎‎ex: ‎弹性模量‎‎n uxy:‎小泊松比‎‎alpx‎:热膨胀‎系数‎ re‎f t: 参‎考温度‎ r‎e ft: ‎参考温度‎‎p rxy:‎主泊松比‎‎gxy:‎剪切模量‎‎mu: ‎摩擦系数‎‎d ens:‎质量密度‎mat‎:材料编‎号（缺省为‎当前材料号‎）c ‎材料特性值‎，或材料之‎特性，温度‎曲线中的常‎数项c‎1-c4:‎材料的特‎性-温度曲‎线中1次项‎，2次项，‎3次项，4‎次项的系数‎‎二、定义D‎P材料：‎首先‎要定义EX‎和泊松比：‎M P，EX‎，MAT，‎……‎‎‎‎‎‎‎ M‎P，NUX‎Y，MAT‎，……‎定义DP材‎料单元表（‎这里不考虑‎温度）：T‎B，DP，‎M AT‎进入单元表‎并编辑添加‎单元表：T‎B DATA‎，1，C ‎‎‎‎‎‎‎‎‎‎TBDA‎T A，2，‎ψ‎‎‎‎‎‎‎‎‎ TB‎D ATA，‎3，…… ‎如定义：‎E X=1E‎8，NUX‎Y=0.3‎，C=27‎，ψ=45‎的命令如下‎：MP‎，EX，1‎，1E8 ‎MP，N‎U XY，1‎，0.3 ‎TB，D‎P，1‎T BDAT‎A，1，2‎7TB‎D ATA，‎2，45这‎里要注意的‎是，在前处‎理的最初，‎要将角度单‎位转化到“‎度”，即命‎令：*af‎u n,de‎g‎三、单元‎生死载荷步‎!‎第一个载荷‎步T‎I ME,.‎.. !设‎定时间值（‎静力分析选‎项）‎N LGEO‎M,ON ‎!打开大位‎移效果‎NROP‎T,FUL‎L !设定‎牛顿－拉夫‎森选项‎ESTI‎F,...‎!设定非‎缺省缩减因‎子（可选）‎ES‎E L,..‎. !选择‎在本载荷步‎中将不激活‎的单元‎EKIL‎L,...‎!不激活‎选择的单元‎ES‎E L,S,‎L IVE ‎!选择所有‎活动单元‎NSL‎E,S !‎选择所有活‎动结点‎NSEL‎,INVE‎!选择所‎有非活动结‎点（不与活‎动单‎‎‎‎‎‎‎元相‎连的结点）‎D,‎A LL,A‎L L,0 ‎!约束所有‎不活动的结‎点自由度（‎可‎‎‎‎‎‎‎选）‎NSE‎L,ALL‎!选择所‎有结点‎ESEL‎,ALL ‎!选择所有‎单元‎D,...‎!施加合‎适的约束‎F,.‎.. !施‎加合适的活‎动结点自由‎度载荷‎SF,.‎.. !施‎加合适的单‎元载荷‎BF,.‎.. !施‎加合适的体‎载荷‎S AVE ‎SOL‎V E‎请参阅TI‎M E,NL‎G EOM,‎N ROPT‎,ESTI‎F,ESE‎L,EKI‎L L,NS‎L E,NS‎E L,D,‎F,SF和‎B F命令得‎到更详细的‎解释。

对ansys主要命令的解释

对ansys主要命令的解释本文给出了ansys主要命令的一些解释。

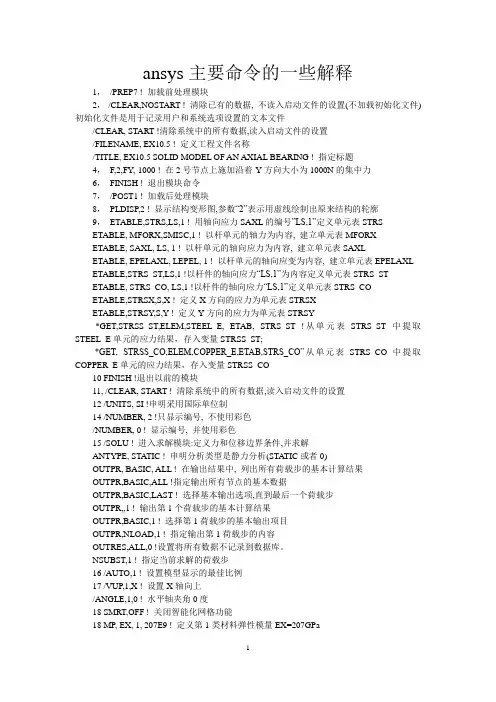

1，/PREP7 ! 加载前处理模块2，/CLEAR,NOSTART ! 清除已有的数据, 不读入启动文件的设置(不加载初始化文件)初始化文件是用于记录用户和系统选项设置的文本文件/CLEAR, START !清除系统中的所有数据,读入启动文件的设置/FILENAME, EX10.5 ! 定义工程文件名称/TITLE, EX10.5 SOLID MODEL OF AN AXIAL BEARING ! 指定标题4，F,2,FY,-1000 ! 在2号节点上施加沿着-Y方向大小为1000N的集中力6，FINISH ! 退出模块命令7，/POST1 ! 加载后处理模块8，PLDISP,2 ! 显示结构变形图,参数“2”表示用虚线绘制出原来结构的轮廓9，ETABLE,STRS,LS,1 ! 用轴向应力SAXL的编号”LS,1”定义单元表STRSETABLE, MFORX,SMISC,1 ! 以杆单元的轴力为内容, 建立单元表MFORXETABLE, SAXL, LS, 1 ! 以杆单元的轴向应力为内容, 建立单元表SAXLETABLE, EPELAXL, LEPEL, 1 ! 以杆单元的轴向应变为内容, 建立单元表EPELAXLETABLE,STRS_ST,LS,1 !以杆件的轴向应力“LS,1”为内容定义单元表STRS_STETABLE, STRS_CO, LS,1 !以杆件的轴向应力“LS,1”定义单元表STRS_COETABLE,STRSX,S,X ! 定义X方向的应力为单元表STRSXETABLE,STRSY,S,Y ! 定义Y方向的应力为单元表STRSY*GET,STRSS_ST,ELEM,STEEL_E, ETAB, STRS_ST !从单元表STRS_ST中提取STEEL_E单元的应力结果，存入变量STRSS_ST;*GET, STRSS_CO,ELEM,COPPER_E,ETAB,STRS_CO”从单元表STRS_CO中提取COPPER_E单元的应力结果，存入变量STRSS_CO10 FINISH !退出以前的模块11, /CLEAR, START ! 清除系统中的所有数据,读入启动文件的设置12 /UNITS, SI !申明采用国际单位制14 /NUMBER, 2 !只显示编号, 不使用彩色/NUMBER, 0 ! 显示编号, 并使用彩色15 /SOLU ! 进入求解模块:定义力和位移边界条件,并求解ANTYPE, STATIC ! 申明分析类型是静力分析(STATIC或者0)OUTPR, BASIC, ALL ! 在输出结果中, 列出所有荷载步的基本计算结果OUTPR,BASIC,ALL !指定输出所有节点的基本数据OUTPR,BASIC,LAST ! 选择基本输出选项,直到最后一个荷载步OUTPR,,1 ! 输出第1个荷载步的基本计算结果OUTPR,BASIC,1 ! 选择第1荷载步的基本输出项目OUTPR,NLOAD,1 ! 指定输出第1荷载步的内容OUTRES,ALL,0 !设置将所有数据不记录到数据库。

ANSYS常用命令的详细解释

ANSYS常用命令的详细解释1.复制命令EGEN,ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ单元复制命令是将一组单元在现有坐标下复制到其他位置，但条件是必须先建立节点，节点之间的号码要有所关联。

ITIME:复制次数，包括自己本身。

NINC: 每次复制元素时，相对应节点号码的增加量。

IEL1,IEL2,IEINC:选取复制的元素，即哪些元素要复制。

MINC:每次复制元素时，相对应材料号码的增加量。

TINC:每次复制元素时，类型号的增加量。

RINC:每次复制元素时，实常数表号的增加量。

CINC:每次复制元素时，单元坐标号的增加量。

SINC:每次复制元素时，截面ID号的增加量。

DX, DY, DZ:每次复制时在现有坐标系统下，节点的几何位置的改变量。

2、定义局部坐标：LOCAL,KCN,KCS,XC,YC,ZC,THXY,THYZ,THZX,PAR1,PAR2KCN:坐标系统代号，大于10的任何一个号码都可以。

KCS:局部坐标系统的属性。

KCS=0 卡式坐标；KCS=1 圆柱坐标；KCS=2 球面坐标；KCS=3 自定义坐标；KCS=4 工作平面坐标；KCS=5 全局初始坐标。

XC,YC,ZC:局域坐标与整体坐标系统原点的关系。

THXY,THYZ,THZX:局域坐标与整体坐标系统X、Y、Z轴的关系。

3、声明单位：/UNITS,LABELLABEL=SI （公制，米、千克、秒）LABEL=CSG （公制，厘米、克、秒）LABEL=BFT （英制，长度=ft英尺）LABEL=BIN （英制，长度=in英寸）4、定义节点的集中力：F,NODE,Lab,VALUE,VALUE2,NEND,NINCNODE:节点号码。

Lab:外力的形式。

Lab=FX,FY,FZ,MX,MY,MZ(结构力学的方向、力矩方向)=HEAT(热学的热流量)=AMP,CHRG(电学的电流、载荷)=FLUX(磁学的磁通量)VALUE:外力的大小。

ANSYS命令详解(超全)

-- 作者：qsunion
-- 发布时间：2005-5-19 15:41:32
--
u rforce, nvar, node, item, comp, name 指定待存储的节点力数据
nvar: 变量号
node: 节点号
item comp
F x, y.z
M x, y,z
nv1:初始体号
nv2:最终的体号
ninc:体号之间的间隔
kswp=0:只删除体
kswp=1:删除体及组成关键点,线面
如果nv1=all,则nv2,ninc不起作用
七、
VSEL, Type, Item, Comp, VMIN, VMAX, VINC, KSWP
reft: 参考温度
prxy: 主泊松比
gxy: 剪切模量
mu: 摩擦系数
dens: 质量密度
mat: 材料编号（缺省为当前材料号）
c 材料特性值，或材料之特性，温度曲线中的常数项
c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数
noelem: “0” 如果附有节点及单元，则一起拷贝。
“1”不拷贝节点和单元
imove： “0” 生成拷贝
“1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略
注意：MAT,REAL,TYPE 将一起拷贝，不是当前的MAT,REAL,TYPE
u A, P1, P2, ……… P18 由关键点生成面
一、定义材料号及特性
mp,lab, mat, co, c1,…….c4
lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）

ANSYS命令流解释大全

ANSYS命令流解释大全A N S Y S命令流解释大全Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-一、定义材料号及特性mp,lab, mat, co, c1,…….c4lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数二、定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg三、单元生死载荷步!第一个载荷步TIME,... !设定时间值（静力分析选项）NLGEOM,ON !打开大位移效果NROPT,FULL !设定牛顿－拉夫森选项ESTIF,... !设定非缺省缩减因子（可选）ESEL,... !选择在本载荷步中将不激活的单元EKILL,... !不激活选择的单元ESEL,S,LIVE !选择所有活动单元NSLE,S !选择所有活动结点NSEL,INVE !选择所有非活动结点（不与活动单元相连的结点）D,ALL,ALL,0 !约束所有不活动的结点自由度（可选）NSEL,ALL !选择所有结点ESEL,ALL !选择所有单元D,... !施加合适的约束F,... !施加合适的活动结点自由度载荷SF,... !施加合适的单元载荷BF,... !施加合适的体载荷SAVESOLVE请参阅TIME,NLGEOM,NROPT,ESTIF,ESEL,EKILL,NSLE,NSEL,D,F,SF和BF命令得到更详细的解释。

ANSYS部分命令详解资料

ANSYS部分命令详解A,P1,P2,P3,P4,P5,P6,P7,P8,P9此命令用已知的一组关键点点（P1~P9）来定义面（Area），最少使用三个点才能围成面，同时产生转围绕些面的线。

点要依次序输入，输入的顺序会决定面的法线方向。

如果超过四个点，则这些点必须在同一个平面上。

Menu Paths:Main Menu>Preprocessor>Create>Arbitrary>Through KPs*ABBR，Abbr,String－－定义一个缩略语．Abbr:用来表示字符串＂String＂的缩略语，长度不超过８个字符．String：将由＂Abbr＂表示的字符串，长度不超过６０个字符．ABBRES，Lab，Fname，Ext－从一个编码文件中读出缩略语．Lab：指定读操作的标题，NEW：用这些读出的缩略语重新取代当前的缩略语（默认）CHANGE：将读出的缩略语添加到当前缩略语阵列，并替代现存同名的缩略语．Ext：如果＂Fname＂是空的，则缺省的扩展命是＂ABBR＂．ABBSAV，Lab，Fname，Ext－将当前的缩略语写入一个文本文件里Lab：指定写操作的标题，若为ALL，表示将所有的缩略语都写入文件（默认）add, ir, ia,ib,ic,name,--,--,facta, factb, factc将ia,ib,ic变量相加赋给ir变量ir, ia,ib,ic：变量号name: 变量的名称Adele,na1,na2,ninc,kswp ！kswp=0时只删除掉面积本身，＝1时低单元点一并删除。

Adrag, nl1,nl2,nl3,nl4,nl5,nl6, nlp1,nlp2,nlp3,nlp4,nlp5,nlp6 ！面积的建立，沿某组线段路径，拉伸而成。

Afillt,na1,na2,rad ！建立圆角面积，在两相交平面间产生曲面，rad为半径。

*AFUN，Lab在参数表达式中，为角度函数指定单位．Lab：指定将要使用的角度单位．有３个选项．RAD：在角度函数的输入与输出中使用弧度单位（默认）DEG：在角度函数的输入与输出中使用度单位．STAT：显示该命令当前的设置（即是度还是弧度）．Agen, itime,na1,na2,ninc,dx,dy,dz,kinc,noelem,imove ！面积复制命令。
