CAD图纸空间详解
CAD的模型、布局、图纸空间
CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。
三视图与轴测图的识读与绘制—模型空间和布局出图
优点：出图时，图纸比例值容易得到；
模型空间出图方式
布局空间出图方式
02.比例出图三剑客
问题导入： 1.CAD出图图纸比例该怎么确定; 2.不同的图纸比例标注参数该怎么设置; 3.图中标注文字打印出来字高是多少mm ; 4.用CAD 画出的图打印出来会是多大;
02.比例出图三剑客
一．画图比例: 在实际测绘中量取300mm，就在电脑上画长300mm的线,这就是1:1的 画图法,1:1画图法也是我们首选;
二．图纸比例：在图名旁边标出1:3，表示图上(打印后的图纸)量取1mm；代表实际 3mm ; 三．打印比例：在CAD上绘制长594 ×宽420一个图框包括里面的图形，打印在一张297mm ×210mm 的A4的图纸上，那打印比例是1:2；
设计行业
A3 420×297 840×594 1260×891 1680×1188 2100×1485 2520×1782 4200×2970 6300×4455 8400×5940 10500×7425 12600×8910 16800×11880 21000×14850 25200×17820 33600×23760 42000×29700 63000×44550 84000×59400 105000×74250 126000×89100 147000×103950 168000×118800 189000×133650 210000×148500 420000×297000
A4 297×210 594×420 891×630 1188×840 1485×1050 1782×1260 2970×2100 4455×3150 5940×4200 7425×5250 8910×6300 11880×8400 14850×10500 17820×12600 23760×16800 29700×21000 44550×31500 59400×42000 74250×52500 89100×63000 103950×73500 118800×84000 133650×94500 148500×105000 297000×210000
CAD图纸空间 教程版
我们打开CAD时默认的绘图区是在模型空间（model space），我们在里面进行二维、三维作图。
只会二维作图的人，不能算是了解CAD的全貌，如果你作过三维图，对‘模型空间’一词中的‘模型’理解起来更容易。
有些人将所有操作都在这个模型空间进行，诸如绘图、标注文本、标注尺寸、绘制表格、插入图框等等，有些书上也是这样教的。
但这种做法是从2.x版到10.0版的九十年代中期以前的做法（那些版本都是DOS环境安装和运行），那时还没有图纸空间。
如果谁现在还这样做，我会开玩笑地说他是上世纪的古董。
在AutoCAD_R12版本的时候，推出了一个功能——paper space（图纸空间）。
当时很少有人知道，教材上也鲜有介绍。
我是在浏览‘help’时偶然发现有一个叫做‘paper space’的东西（当时没有汉化版），出于好奇，认真研究了一番，觉得这是个很有用东西。
但是这个好东西隐藏得很深，在界面上根本找不到激活它的菜单项或命令按钮。
只有在命令行改变系统变量TILEMODE的值才能进入paper space。
到了R14版，为了推广这个好东西，软件包里提供的范图大部分都是用图纸空间布图的。
并且在界面上提供了菜单选项和按钮。
可是绝大多数人仍然对它视而不见，教科书上也不做详细介绍，个别书上只是在三维绘图一章简略提及，告诉你有这么个东西。
鉴于人们对好东西视而不见的‘睁眼瞎’现象，到了2000版，在界面上又增加了‘layout’(布局)标签，下方的一排按钮由双击激活改为单击。
（没有安装2000版，下图以2004版为例）1.图纸空间的用途1.1什么是图纸空间？图纸空间相当于一个面板。
在这个面板上可以绘制二维图形、写文本、标注等等。
总之，在模型空间能够执行的二维操作基本上都可以在图纸空间执行。
但它不支持3维命令。
这个‘面板’最重要的功能，是可以在其上嵌入‘视口’(viewport)，这也是它之所以有用的原因。
每个视口好比一个连着摄像机的监视器，可以在视口中观察模型空间的图像。
CAD高版本出工程图详解
CAD高版本出工程图详解对于工程图，cad的高版本的升级给我们提供了一种简单快捷专业的方法.下面具体说明：一、模型空间建好模型二、点击布局按钮，切换如图空间面板点击“基点”--选择从模型空间出现如图提示，选择要出工程图的模型对象选择模型之后，选择要出工程图的布局空间（直接布局1或者自己新建一个）三、确定跳转到布局空间（鼠标在不同的位置，对应不同的视图样式）四、在前视图位置点击鼠标，放置视图选择”对出“提示，直接退出，进行其他视图的放置五、移动鼠标确定要放置的视图位置，合适位置确定放置俯视图六、继续放置左视图七、往右下角合适位置放置立体视图退出放置视图，最初的三视图已经确定，进行进一步编辑选择立体模型视图，选择”编辑视图“进行编辑修改显示样式--选择隐藏线（带可见线着色）出现下拉框选项选择确定（带可见线着色）对应的显示样式然后选择“退出”此时立体图变成真实样式模式继续选中立体视图部分，点击旁边倒三角 对应不同的大小比例设置值默认遵从系统--来自父视图八、选择前视图，可拉动夹点进行位置的移动鼠标向下移动鼠标向左移动调整各视图到合适位置，确定九、选择前视图，对应的出现左上角的面板【各个面板的说明】投影选项--以当前视图再次进行投影截面--以任意视图生成截面视图【剖视图】局部--从工程图生成局部大样说明图编辑视图--对视图显示样式和大小进行设置和修改更新视图--当模型空间源模型修改后，直接更新修改后的视图样式十、选择俯视图--【剖视图的演示】选择“全剖”按钮，出现对应的面板移动鼠标捕捉对应，进行要剖视图部分捕捉捕捉两个圆心部分（两个圆心确定一个面）确定后，自动生成剖视图同时，出现一个“对齐”的命令保持对齐--固定在X 或Y 轴方向，对应源视图取消对齐--随意放置合适位置，放置视图确定退出，剖视图形成十一、对剖视图的各种编辑①选择文字，拉动夹点，移动位置移动到合适位置确定文字位置调整结果②继续选择剖视图，出现左上角面板，选择”编辑视图“按钮选择编辑视图--定义视图进行修改和优化编辑面板自动跳转，出现如图示，可以对显示样式、大小比例、截面深度、标注符号、填充图案进行设置自己根据需要进行设置和修改③此处只对填充图案进行修改--填充图案可以更好的表达剖面的结构构成选择对应图案和颜色，进行修改设置十二、局部大样图--（放大局部，特别说明）选择“圆形”局部按钮编辑面板自动变化选择要放大的局部区域（捕捉中心点，确定范围大小）局部放大范围选择确定，对应出现新视图合适位置确定放置新视图，直接在左上角进行修改设置初步编辑之后，退出继续优化，移动文字到合适位置图纸特别说明--符号的概念（A-A；B-B）十三、一切完毕，进行标注【可以直接进行D 和ST 的设置，完美匹配空间标注】 切换到注释面板，出现标注命令按钮快速标注完毕修改图层特性【图层设置】修改颜色，显示线宽加上自己的图框【方法已在布局篇中】打印预览一下最终图纸。
CAD图纸空间运用
我们打开CAD时默认的绘图区是在模型空间（model space），我们在里面进行二维、三维作图。
只会二维作图的人，不能算是了解CAD的全貌，如果你作过三维图，对…模型空间‟一词中的…模型‟理解起来更容易。
有些人将所有操作都在这个模型空间进行，诸如绘图、标注文本、标注尺寸、绘制表格、插入图框等等，有些书上也是这样教的。
但这种做法是从2.x版到10.0版的九十年代中期以前的做法（那些版本都是DOS环境安装和运行），那时还没有图纸空间。
如果谁现在还这样做，我会开玩笑地说他是上世纪的古董。
在AutoCAD_R12版本的时候，推出了一个功能——paper space（图纸空间）。
当时很少有人知道，教材上也鲜有介绍。
我是在浏览…help‟时偶然发现有一个叫做…paper space‟的东西（当时没有汉化版），出于好奇，认真研究了一番，觉得这是个很有用东西。
但是这个好东西隐藏得很深，在界面上根本找不到激活它的菜单项或命令按钮。
只有在命令行改变系统变量TILEMODE的值才能进入paper space。
到了R14版，为了推广这个好东西，软件包里提供的范图大部分都是用图纸空间布图的。
并且在界面上提供了菜单选项和按钮。
可是绝大多数人仍然对它视而不见，教科书上也不做详细介绍，个别书上只是在三维绘图一章简略提及，告诉你有这么个东西。
鉴于人们对好东西视而不见的…睁眼瞎‟现象，到了2000版，在界面上又增加了…layout‟(布局)标签，下方的一排按钮由双击激活改为单击。
（没有安装2000版，下图以2004版为例）1.图纸空间的用途1.1什么是图纸空间？图纸空间相当于一个面板。
在这个面板上可以绘制二维图形、写文本、标注等等。
总之，在模型空间能够执行的二维操作基本上都可以在图纸空间执行。
但它不支持3维命令。
这个…面板‟最重要的功能，是可以在其上嵌入…视口‟(viewport)，这也是它之所以有用的原因。
每个视口好比一个连着摄像机的监视器，可以在视口中观察模型空间的图像。

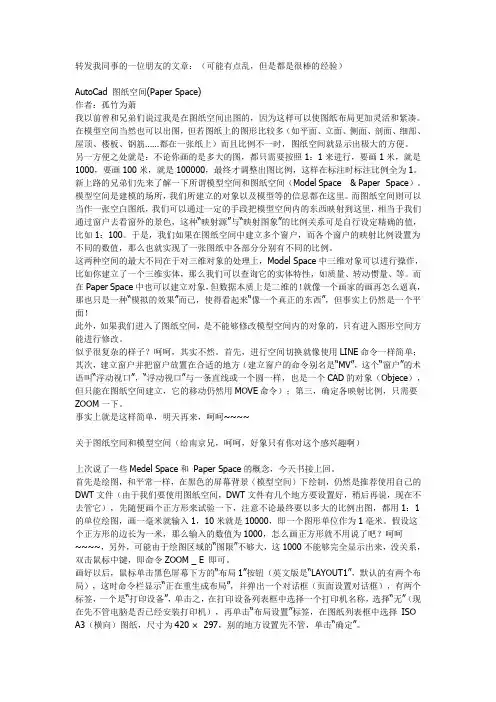

CAD详解图纸空间和模型空间
转发我同事的一位朋友的文章：（可能有点乱，但是都是很棒的经验）AutoCad 图纸空间(Paper Space)作者：孤竹为萧我以前曾和兄弟们说过我是在图纸空间出图的，因为这样可以使图纸布局更加灵活和紧凑。
在模型空间当然也可以出图，但若图纸上的图形比较多（如平面、立面、侧面、剖面、细部、屋顶、楼板、钢筋……都在一张纸上）而且比例不一时，图纸空间就显示出极大的方便。
另一方便之处就是：不论你画的是多大的图，都只需要按照1：1来进行，要画1米，就是1000，要画100米，就是100000，最终才调整出图比例，这样在标注时标注比例全为1。
新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space& Paper Space）。
模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。
而图纸空间则可以当作一张空白图纸，我们可以通过一定的手段把模型空间内的东西映射到这里，相当于我们通过窗户去看窗外的景色，这种“映射源”与“映射图象”的比例关系可是自行设定精确的值，比如1：100。
于是，我们如果在图纸空间中建立多个窗户，而各个窗户的映射比例设置为不同的数值，那么也就实现了一张图纸中各部分分别有不同的比例。
这两种空间的最大不同在于对三维对象的处理上，Model Space中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。
而在Paper Space中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个平面！此外，如果我们进入了图纸空间，是不能够修改模型空间内的对象的，只有进入图形空间方能进行修改。
似乎很复杂的样子？呵呵，其实不然。
首先，进行空间切换就像使用LINE命令一样简单；其次，建立窗户并把窗户放置在合适的地方（建立窗户的命令别名是“MV”，这个“窗户”的术语叫“浮动视口”，“浮动视口”与一条直线或一个圆一样，也是一个CAD的对象（Objece），但只能在图纸空间建立，它的移动仍然用MOVE命令）；第三，确定各映射比例，只需要ZOOM一下。
CAD中模型空间与图纸空间的联系和区别
CAD中模型空间与图纸空间的联系和区别(新手必看)模型空间是放置 AutoCAD 对象的两个主要空间之一。
典型情况下，几何模型放置在称为模型空间的三维坐标空间中，而包含模型特定视图和注释的最终布局则位于图纸空间。
图纸空间用于创建最终的打印布局，而不用于绘图或设计工作。
可以使用布局选项卡设计图纸空间视口。
而模型空间用于创建图形，最好在“模型”选项卡中进行设计工作。
如果你仅仅绘制二维图形文件，那么在模型空间和图纸空间没有太大差别，都可以进行设计工作。
但如果是三维图形设计，那情况就完全不同了，只能在图纸空间进行图形的文字编辑、图形输出等工作。
模型空间与图纸空间的关系是“模型空间”，就是指你画的实物（因为1：1绘图嘛），比如一个零件、一栋大楼。
因为还没造出来，还只是个模型，但它反映了真正的东西，所以叫“模型空间”。
“图纸空间”，就是一般的图纸样子，图纸与实物最简单的区别就是比例。
从图纸空间到真正的图纸就是1：1打印。
从模型空间直接打印图纸，靠的是打印比例，现在，你完全可以把模型空间到图纸空间也理解成“打印”。
而“打印”比例就是视口比例，也就是说，预先把模型打印到图纸空间。
模型空间的图与打印出来的物理图纸是“实物”与图纸的关系，图纸空间与打印出来的物理图纸是电子文件与物理图纸的关系，就像Word文件与打印出来的书面文章之间的关系一样。
这样，模型空间与图纸空间的关系是：（1）平行关系模型空间与图纸空间是个平行关系，相当与二张平行放置的纸。
（2）单向关系如果把模型空间和图纸空间比喻成二张纸的话，模型空间在底部，图纸空间在上部，从图纸空间可以看到模型空间（通过视口），但模型空间看不到图纸空间，因而它们是单向关系。
（3）无连接关系正因为模型空间和图纸空间相当于二张平行放置的纸张，它们之间没有连接关系，也就是说，要么画在模型空间，要么画在图纸空间。
在图纸空间激活视口，然后在视口内画图，它是通过视口画在模型空间上，尽管所处位置在图纸空间，相当于我们面对着图纸空间，把笔伸进视口到达模型空间编辑，这种无连接关系使得明明在图纸空间下仍把它称为模型空间，只是为了区别加个“浮动”。
CAD中的图纸布局和打印设置
CAD中的图纸布局和打印设置在使用CAD软件进行设计和绘图时，图纸布局和打印设置是非常重要的步骤。
正确的图纸布局可以使设计师更好地展示和呈现设计成果，而准确的打印设置可以确保打印出的图纸符合预期的效果。
本文将简要介绍CAD中的图纸布局和打印设置的一些基本知识和技巧。
一、图纸布局1. 创建布局空间：在CAD软件中，我们可以通过创建布局空间来进行图纸布局。
在命令行中输入“layout”，然后选择创建新布局空间。
创建好的布局空间会显示在布局选项卡上。
2. 设置布局页面尺寸：在创建好的布局空间中，通过右键点击布局选项卡上的布局名称，选择“页面设置管理器”。
在页面设置管理器中，可以设置布局页面的纸张尺寸、打印机、打印样式等。
3. 添加视口：在布局空间中，我们可以通过添加视口来显示模型空间的图形。
在布局空间中，使用命令“MVIEW”或者在绘图工具栏中选择“视口”工具进行视口的添加。
选择合适的视口类型和大小，将其拖动到布局页面上。
4. 调整视口和图纸比例：选中视口后，可以通过右键点击视口并选择“属性”来进行视口的调整。
在属性对话框中，我们可以设置视口的显示比例、图层可见性等。
5. 添加标题栏和标注：在布局页面上添加标题栏和标注可以使图纸更加清晰和规范。
我们可以使用CAD中的文本工具来添加文字标注，也可以使用线段和图形工具来绘制标题栏和图例等。
二、打印设置1. 设置打印区域：在进行打印设置之前，我们需要确定打印区域。
在布局空间中，选择合适的视口并调整好视图，使其包含需要打印的图形。
在打印设置中，选择“打印范围”为“窗口”，然后使用鼠标拖动来选择所需打印的区域。
2. 预览打印效果：在进行实际打印之前，我们可以使用打印预览功能来查看打印效果。
在打印设置中，选择“打印预览”选项，在预览界面中可以查看图纸的布局、颜色、线型等效果。
3. 调整打印设置：在打印设置中，我们可以对打印机、纸张尺寸、打印样式等进行调整。
选择合适的打印机和纸张尺寸，然后在打印样式管理器中选择适合的打印样式（例如，“黑白打印”、“彩色打印”等）。
CAD的布局设置和技巧教程
一，如何把自己需要的图框放入到布局当中1，从CAD提供的样板中选取2，通过设计中心，从现有图形的布局中选取3，通过设计中心，从自己的样板图形中选择4，推荐第三种选择（因为除布局外，还可有其他多种设置选择）二，如何再建布局（一套图要有许多个布局组成）1，再建布局时，右键点布局，选择“来自样板”2，通过设计中心，从自己的样板图形中选取需要的布局（各种图号的图框）拖入3，稚荐第二种选择，同时注意给每一个布局做好命名。
三，如何在己有的布局中开辟新的视口推荐使用对象视口，这样可以满足灵活表达设计思想的需要1，在布局中，切换到图纸空间，选好位置画一个需要的视口形状2，点击视图――视口――对象――该视口框架3，编辑新视口四，如何从模型中提取所需要的视图布局默认的是模型中的全部图形1，切换到图纸空间，利用“窗口缩放”工具将该视口调至最大2，切换到模型空间，选择需要的图形，利用“窗口缩放”工具将其扩大至视口中央五，如何确定每个视口的比例1，接上述操作，选择“Z”键，调整视图的缩放比例，（布局的缩放需要在输入数值后加XP）2，使用“实时平移”工具将图形摆放在最佳位置3，切换回布局空间，对该视口进行编辑（标注，文字，也包括在标题栏和视口中填入比例数据）六，注意布局中的模型空间和图纸空间的切换问题1，CAD操作界面的右下角有一个图纸和模型的切换钮，该钮使用不当时，会将内容装错空间，操作中可以感觉出来，及时做好调整，并不是什么麻烦2，如果在布局中的模型空间错误地操作了视图的缩放，比例发生了变化，重新“Z”和“NXP”一下就可以了七，如何去掉视口线CAD默认有视口线，如果感到影响图形的美观，可以把它们设到一个图层，将其关闭。
也可以将它们放到非打印图层。
八，多视口条件下，如何选择需要的视口进行切换1，切换到图纸空间，点选要编辑的视口线2，右键――显示视口对象――重新选择“是”――进行切换九，修改问题1，坚持模型空间的问题在模型空间修改，图纸空间的问题在图纸空间修改的原则（系统按排得很好，很难接受这种误操作）2，模型中修改后，图纸空间一般情况下都可以实现自动跟踪，变化较大，不能跟踪情况下，一般到布局中移动一下即可。
CAD图纸空间详解
CAD图纸空间详解本贴可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD 布局(图纸空间)使用教程详细图解
CAD 布局（图纸空间）使用教程详细图解- 结构理论图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z 坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
CAD模型空间和图纸空间的切换
CAD模型空间和图纸空间的切换CAD（Computer-Aided Design，计算机辅助设计）软件是在设计与制图过程中被广泛使用的工具。
它可以帮助设计师将创意转化为具体的产品模型和工程图纸。
在CAD软件中，有两个重要的空间，即模型空间和图纸空间。
本文将重点介绍CAD软件中如何快速切换这两个空间。
CAD软件中的模型空间和图纸空间是设计和制图过程中的两个关键环节。
模型空间用于创建和编辑三维实体模型，而图纸空间则用于生成二维工程图纸。
在切换这两个空间之前，我们首先需要了解它们之间的关系以及它们各自的特点。
模型空间是CAD软件中进行三维建模的主要空间。
在模型空间中，设计师可以创建、编辑和操作三维实体模型。
设计师可以使用各种工具和功能来构建几何体、引入设计元素、进行操作和编辑等。
在模型空间中，设计师可以利用CAD软件的强大功能，完整地呈现和表达设计思想。
这对于制造业和工程领域的专业人士来说至关重要。
图纸空间是CAD软件中生成二维图纸的地方。
在图纸空间中，设计师可以制作和编辑二维的工程图纸，包括平面图、剖面图、细节图等。
图纸空间相对于模型空间来说更加简化和扁平化，它通过将三维模型投影到二维平面上来生成具体的图纸。
图纸空间的生成和布局非常重要，它要求设计师能够合理安排内容、设置视图比例、添加图框、注释和图例等。
在CAD软件中，设计师可以通过一些快捷键和操作来快速切换模型空间和图纸空间。
下面是一些常用技巧：1. 使用快捷键：在大多数CAD软件中，设计师可以通过按下“Ctrl + 1”键来切换到模型空间，按下“Ctrl + 2”键来切换到图纸空间。
这是一种简单且快速的切换方式，可以帮助设计师轻松地在两个空间之间进行切换。
2. 切换选项卡：CAD软件通常会在界面上提供一个选项卡，用于切换模型空间和图纸空间。
设计师只需要点击相应的选项卡，即可切换到所需的空间。
3. 使用视图控制器：CAD软件中常常有一个视图控制器或者视图列表的功能，它可以显示当前打开的模型和图纸，并允许用户直接在列表中选择并切换。
CAD布局设置讲解
CAD布局设置讲解一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质(艺术的、欣赏的、美感的等等)，大概也包括聪明程度吧，嘿嘿。
不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了。
另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率。
下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不一定局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高。
当然，并没有强求的意思，众口难调，这里只是一点点建议.二、模板文件 1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置:单位、精度、图层(颜色、线型、线宽)、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型等。
3、命名:按图幅大小命名，例如A3.dwt，A2.dwt等。
4、位置:模板文件建议放在AutoCAD安装目录下，便于查找，可以在选项对话框里进行更改。
注:有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局(图纸空间)时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。
这是我在模型空间里的工作界面:看下面的界面大家知道是习惯用快捷键的了，没错，一开始用CAD的时候就不习惯点菜单，以至于养成了用快捷键的“坏毛病”，没办法，一来觉得点菜单太慢，二来觉得窗口太小，反正怎么说都觉得用快捷键大大地好。
建议初学者开始学CAD时就养成用快捷键的习惯，老手们也可以试试改改习惯，呵呵，很酷三、关于图层使用 1、图层命名最好用英文缩写，不用或少用汉字。
图纸空间详解
标注及标注样式1、使用布局（图纸空间）出图的情况，标注样式只设一种就行了。
见下图：这里的关键是设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。
见下图：2、使用模型空间出图的情况，没办法，要么预先把所有的或经常用的标注样式设置好，或者随用随设，依个人喜好，总之很繁琐，鉴于标注是CAD里很关键的一点，建议作图方式使用布局。
3、标注样式中的各种数量（指箭头大小、基线间距、文字高度等）设置，无论是布局（图纸空间）出图，还是模型空间出图，均采用实际图纸（指打印出来的A2、A3图纸）中的大小。
比方说实际图纸中文字高3.5mm，那就设3.5。
我的习惯设置，见以下连续贴图：注：关于标注样式的设置，我建议只设一种，一是简单，只有一个标注样式，就基本上可以解决所有的标注情况，一劳永逸，二是不需要换算那讨厌人的比例，不容易出错。
有的人喜欢把这里设置成按比例换算后的大小，例如实际图纸中3mm的字高设成300mm，坚决不是一种好习惯。
对于模型空间，字高应该使用全局比例来调整，对于布局，直接设置成实际大小。
关于标注的方式，我建议在图纸空间中标注（包括引线标注、其它注释文字等），其实这也是AutoCAD公司使用图纸空间的本意。
大家可以看看AutoCAD2006帮助里关于图纸空间的解释：“图纸空间是图纸布局环境，可以在这里指定图纸大小、添加标题栏、显示模型的多个视图以及创建图形标注和注释”。
当然这里并没有强制规定。
另外，在图纸空间标注时可以有两种情况，一种是在激活的视口里标注，一种是在图纸空间中标注。
在激活的视口里标注，实际上就是在模型空间里标注，其结果自然是标注本身位于模型空间，不用说在图纸空间中标注的结果是，标注本身就位于图纸空间。
要注意的是，在激活的视口里标注，全局比例必须设成Dimscale=0，而不能设成Dimscale=1，或者你预先查询一下视口比例，再设Dimscale=视口比例也是可以的，尽管在Dimscale=1的情况下，直接在图纸空间中标注也是正确的，不过，何必呢？统一设成Dimscale=0不就啥事都没了吗？我的习惯是，文字、尺寸标注及各种符号等均在图纸空间。
CAD图纸及模型空间中视口的特征
CAD图纸及模型空间中视口的特征CAD图纸及模型空间中视口的特征AutoCAD软件中有两个不同的空间：即模型空间和图纸空间，可能很多人都不知道，下面店铺带大家一起来了解一下它们的特征。
模型空间中视口的特征：1、在模型空间中，可以绘制全比例的二维图形和三维模型，并带有尺寸标注。
2、模型空间中，每个视口都包含对象的一个视图。
例如：设置不同的视口会得到俯视图、正视图、侧视图和立体图等。
3、用VPORTS命令创建视口和视口设置，并可以保存起来，以备后用。
4、视口是平铺的，它们不能重叠，总是彼此相邻。
5、在某一时刻只有一个视口处于激活状态，十字光标只能出现在一个视口中，并且也只能编辑该活动的视口(平移、缩放等)。
6、只能打印活动的视口;如果UCS图标设置为ON，该图标就会出现在每个视口中。
7、系统变量MAXACTVP决定了视口的'范围是2到64。
图纸空间中视口的特征：1、状态栏上的PAPER取代了MODEL。
2、VPORTS、PS、MS、和VPLAYER命令处于激活状态。
(只有激活了MS命令后，才可使用PLAN、VPOINT和DVIEW命令)。
3、视口的边界是实体。
可以删除、移动、缩放、拉伸视口。
4、视口的形状没有限制。
例如：可以创建圆形视口、多边形视口等。
5、视口不是平铺的，可以用各种方法将它们重叠、分离。
6、每个视口都在创建它的图层上，视口边界与层的颜色相同，但边界的线型总是实线。
出图时如不想打印视口，可将其单独置于一图层上，冻结即可。
7、可以同时打印多个视口。
8、十字光标可以不断延伸，穿过整个图形屏幕，与每个视口无关。
9、可以通过MVIEW命令打开或关闭视口;SOLVIEW命令创建视口或者用VPORTS命令恢复在模型空间中保存的视口。
在缺省状态下，视口创建后都处于激活状态。
关闭一些视口可以提高重绘速度。
10、在打印图形且需要隐藏三维图形的隐藏线时，可以使用MVIEW命令>HIDEPLOT拾取要隐藏的视口边界，即可。
CAD布局怎么用？简单讲解CAD布局用法和基本操作
CAD布局怎么用？简单讲解CAD布局用法和基本操作无论是AutoCAD还是浩辰CAD，都提供了模型空间和布局空间，通常，我们会在模型空中进行大部分的画图和设计工作，可以绘制二维或三维图形。
而布局空间通常用来排图打印，布局空间提供了一张虚拟的纸张，可以通过视口将模型空间按一定比例大小摆放到纸张上，当然也可以在布局空中绘图，例如进行标注、插入图框。
一个布局空间通常只放置一个图框，就相当于一张图纸，但图框中可以放置多个视口，这些视口可以大小不同、形状不同、比例不同，这些都取决于出图的需要，视口内显示的是模型空间绘制图形的全部或一部分。
布局处于图纸空间时，可以绘制三维模型，但无法调整视图方向，当进入视口，也就是进入模型空间后，操作和模型空间完全相同，只是图形被视口边界进行了裁剪。
用更容易理解的话来说，图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
初学者可以先看一下介绍布局视口应用样例的文章：CAD布局是什么？CA D布局怎么用？？对布局视口应用有了感性认识，然后再来阅读下面的内容。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
CAD还提供了三维转二维的命令：轮廓/视图/图形（Solprof/Sold view/Soldraw），可以在布局空间中利用视口及相关视图将三维模型转换为二维投影。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOO M）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
CAD比例尺详解[资料]
![CAD比例尺详解[资料]](https://img.taocdn.com/s3/m/daea3d07a31614791711cc7931b765ce05087ab8.png)
CAD比例尺详解图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
AutoCAD的图纸空间概念及有什么使用技巧
AutoCAD的图纸空间概念及有什么使用技巧我们知道，AutoCAD有二个作图空间，模型空间和图纸空间。
我们都习惯在模型空间画图，然后设定打印比例缩小打印。
以下是店铺为您带来的关于AutoCAD的图纸空间概念及使用技巧，希望对您有所帮助。
AutoCAD的图纸空间概念及使用技巧一、基本概念这么说很显然，图纸空间并不是非用不可，既然大家要用，肯定有很多好处。
有的朋友急了：“什么好处呢?”，且慢，要理解图纸空间概念，我们还是从最基本着手，先来看看几个概念：1、图纸空间也是作图空间，它同样可以像模型空间一样作图(加注：三维图不能作)2、二个空间三个状态二个空间：模型空间，图纸空间三个状态：模型空间(平铺)，模型空间(浮动)，图纸空间模型空间(平铺)就是正宗的模型空间，就是我们安装后打开软件所在的空间，也就是我们过去习惯上的作图空间。
模型空间(浮动)，实际是在图纸空间，但把视口激活，被激活的视口回到了模型空间，也即图纸空间上不仅是块透明的玻璃，而且在玻璃上开了个口子，能够透过口子操作模型空间上的对象。
图纸空间，在模型空间上罩了一块玻璃，只能看不能修改模型空间上的对象。
3、模型空间(平铺)在模型空间，模型空间(浮动)在图纸空间我们一定要注意，模型空间(浮动)，它叫成模型空间，但实际上状态在图纸空间，只不过把图纸空间上的视口激活而已。
为什么把它归到模型空间，是因为被激活的视口相当于回到了模型空间，可以编辑对象，也可以增加对象。
4、视口比例视口比例就是用Zoom设定的屏幕比例。
因为视口被激活后，相当于回到的模型空间，用zoom可以平移，也可以缩放。
我们在模型空间时的Zoom缩放是相对于屏幕的，在图纸空间，视口尺寸不变，激活视口内的缩放便相对于视口了。
这样，就有一个视口比例概念。
实际上就是模型空间上的一个作图单位显示在图纸空间上为多少。
如果我们把模型空间上的100个作图单位缩到1个作图单位显示在图纸空间，那么从图纸空间以1：1打印，图纸比例就是1：100。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD图纸空间详解本贴可在完成后面详细操作以后再回头认真读一遍，以便加深理解。
图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。
图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。
图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版，这个过程称为“布局”是非常恰当的。
“视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用（详见视图菜单下的视口项）。
在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。
如果不再希望改变布局，就需要“锁定视口”。
注意使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。
熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯，不过我认为用这些去换来轻松的操作，是完全值得的。
首先对在模型空间绘图有以下几个说明或者要求，如果做不到这几条，图纸空间对你来说依然是混乱的。
1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。
2、明确自己在模型空间绘图所使用的单位，比如用毫米为单位，那么1米就要用1000个CAD单位，用厘米为单位，那么1米就要用100个CAD单位，需要说明的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度。
比如右图设置的“毫米”我们大可不必理会。
3、标准图框，每个工程在进行之前，就应该作一个标准图框供参与该项目的所有人员使用，以作到出图风格的一致。
如右图的A3图框，在模型空间做好，并以毫米为单位。
左下角的坐标为（0，0）为便于使用者插入图框，应单独存为一个DWG文件。
4、打印比例，打印时其他的设置基本适合各自的习惯即可，现在唯一要求不同的是要求按1：1打印或者1：（就是缩小至98％）打印，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置。
最终同一个工作组的绘图风格基本一致。
如下图所示：5、标注样式的设置打开“标注样式管理器”，在“样式”列表中列出当前文档中已经存在的标注样式，一般在作图中可能会用到1～2种样式，最好把名称改为自己常用的，比如“GZ40QH_120”表示国主40项目桥涵组比例尺为1：120。
最好是在设置完一个标注样式以后再以此样式为基础样式新建其他的样式，按照这种方法，“GZ40QH_120”与“GZ40QH_250”两种标注样式只有一个参数不同，就是“调整”标签下的“使用全局比例”分别为12和25（前提是模型空间绘图单位为“cm”），设置非常简单。
样式设置好了以后，还可以给你的同事共享，他们就不需要进行繁琐的设置工作了。
我们对“GZ40QH_120”进行修改，首先对诸如箭头大小、超出尺寸线长度、文字高度等进行设置，原则是最终要打印成什么样子就设置成什么样子，比如最终打印出来箭头大小为，文字高为，超出尺寸线，那么在设置这些值时就设置成前面的数值，先不管它的放大系数。
然后切换到“调整”标签，选择“标注特征比例”框架下的“使用全局比例”，在其后的文本框内输入后面计算得到的全局比例（比如12或25）。
这样设置完以后，确定回到标注样式管理器，将需要用的标注样式置为当前，这样在模型空间进行标注时，其大小就比较合适，在出图时也不会出现混乱的图幅了。
这样设置一个明显的优点是在调整标注样式时，我们基本上可以不管出图比例是多少，直接将各项设置成最终出图的效果，需要针对不同出图比例调整的唯一一个参数就是全局比例。
6、在做完一副图的大致轮廓，也就是在没有进行大量的文字及尺寸标注之前就要按以下方法确定最终的出图比例，也就是需要确定全局比例、自定义比例系数、模型空间文字大小（同时可以确定多义线的宽度）。
我编制了一个小程序用来计算这几个值，非常方便，后面详细介绍。
（1）图的大致轮廓绘制好了以后，切换到图纸空间（布局），如下图。
一般切换以后就会提示布局设置，每次都提示比较烦，所以请按下图所示进行设置。
（2）插入标准图框，使用MV（MVIEW）命令沿内边框开视口，如下图紫色框为正在创建的视口。
双击视口范围以内或用MS命令从图纸空间进入模型空间（请注意操作方法），使用缩放平移等手段使你需要打印的那部分显示在图框范围内（当然我使用的是已经做好的图，一般是图的大致轮廓，如果知道最终的出图比例当然可以最后再做，但是新建的图一般都不知道）。
下面这张图为切换到模型空间，光标只在视口以内的范围内显示。
双击视口范围以外或用PS命令从模型空间退回图纸空间（请注意操作方法）。
如果不知道出图比例，就需要试算一下，这个过程很简单，先选择视口，如果直接选不中的话，如下图所示使用框选（从左往右框）。
然后点击特性窗左上角，选中“视口（1）”，表示选中的对象中只有一个视口。
这时我们可以查看并修改视口的特性了，那么主要就是用来设定出图的比例了，如图。
在视口的属性中我们需要关心的是两个地方，一个使“显示锁定”，一个是“自定义比例”。
“显示锁定”用来将最终设置好比例的视口锁定，就不会因误操作导致重复调整视口了。
如何知道自定义比例呢，它就是我说的比例系数。
图中显示的是，我在模型空间的绘图单位是厘米，图框为A3（420*297）没有进行比例缩放操作，就是说我出图是以毫米为单位的。
用“AutoCAD绘图用系数”工具计算，在“比例系数”后输入回车后如下图显示，得到比例尺1：，这显然不是我们想要的，这时对得到的比例取整取1：600，输入到“比例尺”内，程序适时算出“比例系数”为，将这个数输入到CAD特性窗中的“自定义比例”回车确认以后，出图的比例就设定为1：600了，同时程序告诉你，全局比例为60，将这个数输入到“标注样式”中“调整”标签下“使用全局比例”中即可完成对标注样式的设定，如果最终出图文字高度为3毫米，“Mode字高”告诉你在模型空间写的单行或多行文字高度应该为180，出图字高为4毫米，则模型空间高度应该为4*60＝240毫米。
如果某条多义线出图宽度想设定为毫米，则模型空间应该设定这条多义线的宽度为*60＝48毫米。
如果你知道出图比例为1：80，模型空间绘图单位为毫米，出图也为毫米，则计算出比例系数，全局比例为80，依照上面介绍的就可以搞定一切了。
双击视口范围以内或用MS命令从图纸空间进入模型空间，然后按下图在命令行输入Z回车再输入更方便，关键字“XP”不能省。
至此，布局的基本操作已经完成，再介绍一些实用的技巧。
如果在模型空间的图是倾斜的，可是我们却要把它出成平放的，如下图，又该怎么做呢。
第一步，从图纸空间进入模型空间，输入UCS名利回车，输入参数3（就是3点坐标系的意思），提示选择坐标原点，如图点取，再点取一点与原点之间的连线组成X轴方向在新的X轴逆时针小于等于90度方向点取一个点，或者干脆直接回车，确定Y轴坐标系变成下图所示此时输入PLAN命令连续回车确认，将新坐标系“摆平”，这时视口又把模型空间所有的东西显示出来了，就得按照上面的方法再调整了，熟练就会很快的。
话又说回来，这种办法只需调整一次，以后你再对这张图反复修改、调整均不会引起出图多大的变化了，熟练使用效率是非常高的。
调整好以后最好“锁定视口”。
再一个问题是在同一张图纸上需要用到两种以上的比例出图，如下图这个问题其实就是需要用到两套标注样式和两个视口，对应图形部分的文字高度需要分别设置，用于1：600的图形部分字高为180，标注样式用GZ40QH-600，用于1：120的图形部分字高为36，标注样式用GZ40QH-120。
说明性的文字直接写到图纸空间即可，字高也不用换算了。
如果一张图中有多个视口，打印时视口线也会打印出来，解决的办法是把这部分视口放置在“DefPoints”图层中，有的汉化版在图层管理器中显示为“定义点”图层，放置在这个图层中的对象是不会被打印出来的，看下图，如果某个图层中的东西也不想打印出来，可以在图层管理器中点击对应图层后面的那个打印机，让他出现红“×”。
再有，有时在模型空间设置的线型为虚线，在图纸空间显示的却为实线，这是线形比例问题，首先你要从图纸空间进入模型空间，试试用“RE”命令刷新一下，如果还没有正常，就选择那条虚线（当然也可以是点画线），调整它的“线型比例”，有时一次调整不好，就需要多调整几次，达到要求为止。
调整“线型比例”时，因为使用不同的线性所以会导致比例值差异很大，所以我虚线只用“HIDDEN”，点画线只用“CENTER”，这两种的“线型比例”可以跟全局比例联系起来，具体关系我就不多说了，自己琢磨吧。
如果“线型比例”过大过小在模型空间都会显示不出线型来，所以建议虚线要用一种或两种颜色来区分，比如我的图中蓝色就是虚线。
最后，在对页面设置完成以后还要进行最后一项工作，就是“页面设置”不要以为这个工作无所谓，设置好以后你还可以使用CAD的辅助工具进行批量打印，不过这要求一个文件只有一个布局，一个布局里面只有一张图，并且这张图的打印设置已经设置完成。
鼠标右单击“布局1”在快捷菜单中选择“页面设置”。
设置界面跟打印设置几乎一样，如果这次的打印需要与上次打印设置基本一样，直接选<上一次打印>即可完成大部分设置工作，你唯一要做的就是点击“窗口”选择打印范围，然后确定，最后预览一下，可以到所有工作完成以后，统一一次打印出你的成果。
CAD画好图纸有个创建布局怎么弄？[ 标签：, ]CAD画好平面图纸了该打印了怎么创建布局调入图框标题栏，我创建的图框标题栏点击看的话里面都没图纸回答:1 人气:11 解决时间:2010-03-29 13:08满意答案好评率：84%【模板文件】1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型。
