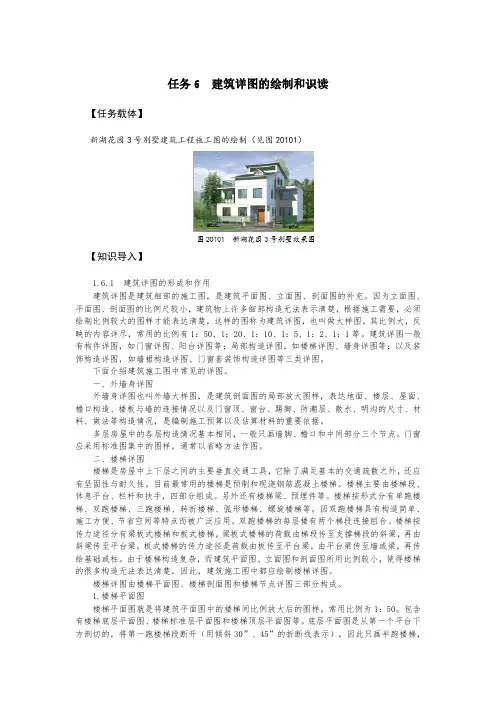

任务6建筑详图的绘制和识读【任务载体】新湖花园3号别墅建筑工程施工图的绘制(见图20101)【知识导入】1.6.1建筑详图的形成和作用建筑详图是建筑细部的施工图,是建筑平面图、立面图、剖面图的补充。

因为立面图、平面图、剖面图的比例尺较小,建筑物上许多细部构造无法表示清楚,根据施工需要,必须绘制比例较大的图样才能表达清楚,这样的图称为建筑详图,也叫做大样图。

其比例大,反映的内容详尽,常用的比例有1:50、1:20、1:10、1:5、1:2、1:1等。

建筑详图一般有构件详图,如门窗详图、阳台详图等;局部构造详图,如楼梯详图、墙身详图等;以及装饰构造详图,如墙裙构造详图、门窗套装饰构造详图等三类详图。

下面介绍建筑施工图中常见的详图。

一、外墙身详图外墙身详图也叫外墙大样图,是建筑剖面图的局部放大图样,表达地面、楼层、屋面、檐口构造、楼板与墙的连接情况以及门窗顶、窗台、踢脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况,是编制施工预算以及估算材料的重要依据。

多层房屋中的各层构造情况基本相同,一般只画墙脚、檐口和中间部分三个节点。

门窗应采用标准图集中的图样,通常以省略方法作图。

二、楼梯详图楼梯是房屋中上下层之间的主要垂直交通工具,它除了满足基本的交通疏散之外,还应有坚固性与耐久性。

目前最常用的楼梯是预制和现浇钢筋混凝土楼梯。

楼梯主要由楼梯段、休息平台、栏杆和扶手,四部分组成。

另外还有楼梯梁、预埋件等。

楼梯按形式分有单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。

因双跑楼梯具有构造简单、施工方便、节省空间等特点而被广泛应用。

双跑楼梯的每层楼有两个梯段连接组合。

楼梯按传力途径分有梁板式楼梯和板式楼梯,梁板式楼梯的荷载由梯段传至支撑梯段的斜梁,再由斜梁传至平台梁。

板式楼梯的传力途径是荷载由板传至平台梁,由平台梁传至墙或梁,再传给基础或柱。

由于楼梯构造复杂,而建筑平面图、立面图和剖面图所用比例较小,使得楼梯的很多构造无法表达清楚,因此,建筑施工图中都应绘制楼梯详图。

板式楼梯平法施工图识读—板式楼梯标准构造详图

板式楼梯平法施工图识读—板式楼梯标准构造详图

二、板式楼梯平法施工图
2、板式楼梯平法施工图标注对象
二、板式楼梯平法施工图
3、板式楼梯类型
二、板式楼梯平法施工图
3、板式楼梯类型
(1)AT、BT型板式楼梯
AT型:两梯梁间仅有 踏步组成的单跑楼梯。
BT型:两梯梁间由低 端平板和踏步组成的单跑 楼梯。
二、板式楼梯平法施工图
3、板式楼梯类型
(2)CT、DT型板式楼梯
CT 型 : 两 梯 梁 间 由 高端平板和踏步组成的 单跑楼梯。
DT 型 : 两 梯 梁 间 由 低端平板、高端平板和 踏步组成的单跑楼梯。
二、板式楼梯平法施工图
3、板式楼梯类型
(3)ET、FT型板式楼梯
ET型:两梯梁间由中 位平板、低端踏步段和高 端踏步段组成的单跑楼 梯。
FT型楼梯:两梯梁间 无梯梁,由层间平板、踏 步段和楼层平板构成,梯 板一段的层间平板采用三 边支撑,另一端的楼层平 板也采用三边支撑。
主要内容
板式楼梯平法施
工图导读
A
板式楼梯标准
B
构造详图
板式楼梯平法施
工图识读
C
一、知识回顾
1、板式楼梯平法施工图识读目标
能够在准确理解混凝土现浇板式楼梯法施工图制图规则及识读11种 楼梯类型、特点、平面标注和构造配筋的基础上,准确识读建筑结构施 工图中楼梯结构施工图中的各类标注、构造配筋,并能根据相关图纸进 行钢筋翻样和算量。
ATb 型 楼 梯 : 滑 动 支 座支撑在低端梯梁的梯板 上。
ATc 型 楼 梯 : 在 楼 梯 的梯段上设置了暗梁,其 中一二级抗震的楼梯纵筋 ≥ 6Φ12 、 箍 筋 Φ6@200 , 三四级抗震的楼梯纵筋 ≥4Φ12、箍筋Φ6@200。

建筑识图—识读楼梯详图

建筑识图—识读楼梯详图

当楼梯坡度大于45°时, 由于坡度较陡,人们已 经不容易自如地上下, 需要借助扶手的助力扶 持,此时称为爬梯。
当楼梯坡度小于23°时,由于坡度较缓,把其处理成斜面就可 以解决通行的问题,此时称为坡道。
梯段的净宽是指扶手中心线至楼梯间墙体 内表面或梯段两侧扶手中心线的水平距离。
550—600
1100—1200
7层及7层以上或顶层入口 层楼面距室外设计地面的 高度超过16m以上的住宅
4层及4层以上的门诊楼或病房楼
有些建筑虽然层数不多,但由于建筑级别较高或使用 的特殊需要,往往也设置电梯。
按照电梯的用途分类
观光电梯 住宅电梯 病床电梯
客货电梯 载货电梯 杂物电梯
按照电梯的拖动方式分类
交流拖动电梯 直流拖动电梯 液压电梯
识读楼梯详图
楼梯是楼层间垂直交通用的构件,是建筑竖向的交通空间。
从楼梯平面图中我们可以看出,本建筑楼梯每一层有两段, 我们在建筑中称之为跑。
在每一层楼梯中, 楼梯主要由 梯段、平台、栏杆扶手 三个部分组成。
梯段是楼梯主要使用和承重部分。
平台是两个梯段之间的水平板,有楼梯平台和中间平台两种。
栏杆做法
在楼梯段的临空面一侧设置栏杆或栏板,并在其上部设置扶手。 当楼梯的宽度较大时,还应在梯段的另一侧及中间增设扶手。
由于栏杆具有通透、轻盈、占地面积小的优点,因此采用得较多。
栏杆的垂直构件必须 要与楼梯段有牢固、 可靠的连接,所采用 的构造方式也比较多, 应当根据工程实际情 况和施工能力合理选 择连接方式。
我国规定,楼梯段之间的净高不应小于2.2 m,平台过道处 净高不应小于2.0 m。起止踏步前缘与顶部凸出物内边缘线 的水平距离不应小于0.3 m。

建筑制图4.7楼梯及门窗节点详图识读

建筑制图4.7楼梯及门窗节点详图识读

直行单跑楼梯
直行多跑楼梯
平行双跑楼梯
折行多跑楼梯
螺旋形楼梯
弧形楼梯
剪刀楼梯
• 楼梯都有哪些组成呢?
• 1、梯段 • 由踏步组成 • 3≥踏步级数≤18 • 踏步由踏面和踢面构成
• 起连接楼层、转向和休
息的作用
• 3、栏杆和扶手 • 安全设施 供人上下楼
• 1)房屋外地坪标高; • 2)门、窗高度; • 3)门、窗过梁底面标高; • 4)窗台面标高; • 5)雨篷底面标高; • 6)女儿墙顶面(压顶)标高。
• 3、房屋内部的构造、结构形式和所用材料; • 4、房屋各部位竖向尺寸 ; • 5、楼地面、屋面构造。
学习情境 4
子情境7 楼梯及门窗节点详图识读
能力目标:
• 能熟悉并应用正确的建筑楼梯及节点详图识图步骤; • 能用准确的语言阐述和分析建筑楼梯及节点详图的表
现内容; • 能熟悉建筑楼梯及节点详图的画法规则、表达方式; • 能够进行楼梯及节点详图与平面图、立面图、剖面图
的对照识读。
第一步:资讯
一般的详图有哪些类型? 详图常用比例? 各详图是如何形成的?
梯扶持
• 楼梯的坡度要求
• 楼梯的允许坡度范围在 23º-45º 之间
• (比例 1:2.35-1:1 之间 )
• 常用:公共建筑 1:2 左右

住宅 1: 1.5 左右
• 梯段宽度要求
• 指扶手中心线至楼梯间墙面的水平距离。
• 每一梯段的宽度按单人、双人、三人通行确定, 分别不小于900mm、1100-1400mm、1650-2100mm。
• 1. 板式楼梯
• 板式楼梯由梯段、横梯梁和平台组成,梯板是一 块斜板,板的两端支承在平台梁上。

楼梯标准构造详图及钢筋计算

楼梯标准构造详图及钢筋计算
三、楼梯第一跑与基础连接构造 当为ATc楼梯时,锚固长度lab应改为labE。如图6-9所示;对于其他类型的楼梯应 慎重使用滑动支座连接构造。
图6-9楼梯第一跑与基础连接构造
任务2 楼梯标准构造详图
四 、 楼 梯 示 例
6-10楼梯示例
任务2 楼梯标准构造详图
四 、 楼 梯 示 例
6-11楼梯示例
图6-8不同踏步位置推高与高度减小构造 图中&1为第一级与中间各级踏步整体竖向推高值
hs1为第一级(推高后)踏步的结林高度 hs2为最上一级(减小后)踏步的结构高度
△1为第一级踏步根部面层厚度 △2为中间各级踏步的面层厚度 △3为最上一级踏步(板)面层厚度
任务2 楼梯标准构造详图
二、不同踏步位置推高与高度减少构造
任务2 楼梯标准构造详图
一、AT型与ATC型楼梯配筋构造
2. AT型楼梯与ATc比较。ATc是抗震板式楼梯, 厚度按计算确定,且≥140mm,双层配筋。梯板两 侧设置边缘构件(暗梁),边缘构件的宽度取 1.5倍板厚;边缘构件纵筋数量,当抗震等级为 ; 一、二级时不少于6根,当抗震等级为三、四级 时不少于4根;纵筋直径不小于 12且不小于梯 板纵向受力钢筋的直径且不小于梯板纵向受力钢 筋的直径;箍筋直径不小于 6,间距不大于 200。
(3)梯段与平台交界处,钢筋在内折角内侧断 开,伸到底板分别锚固la。
图6-7 BT型楼梯板配筋构造
任务2 楼梯标准构造详图
二、不同踏步位置推高与高度减少构造
当第一级踏步根部面层厚度与中间踏
步及最上一级踏步建筑面层做法厚度不一
致时,需调整踏步混凝土浇筑高度,如图

6-8所示。第一步踏步应推高&1,& 1=△1-△2,hs1=hs+(△1-△2),而最上一 个踏步高度降低△3-△2,hs2=hs +(△3△2)。当楼梯及楼面做法一致时,不会存 在这种问题。

钢筋平面系列图集讲解教程-单元板式楼梯钢筋翻样及加工

钢筋平面系列图集讲解教程-单元板式楼梯钢筋翻样及加工
AT型楼梯的适用条件为:两梯梁之间的一跑矩形 梯板全部由踏步段构成,即踏步段两端均以梯梁 为支座。凡是符合该条件的楼梯均可为AT型,如 双跑楼梯、交叉楼梯、剪刀楼梯、双分平行楼梯 等。
10.1 板式楼梯平法施工图识读
图10.3 AT型楼梯平面注写方式
10.1 板式楼梯平法施工图识读
2.BT型楼梯平面注写方式与适用条件
AT~ET型楼梯截面形状与支座位置如图10.1所 示。
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图(上)
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图(中)
10.1 板式楼梯平法施工图识读
图10.1 AT~ET型楼梯截面形状与支座位置示意图(下)
(2)ATa、ATb型梯板采用双层双向配筋。
10.1 板式楼梯平法施工图识读
4.ATc型板式楼梯的特征 (1)ATc型梯板全部由踏步段构成,其支承方式 为梯板两端均支承在梯梁上。
(2)ATc型楼梯休息平台与主体结构可整体连接, 也可脱开连接。
(3)ATc型梯板厚度应按设计确定,且不宜小于 140mm,梯板采用双层配筋。 平台板按双层双向配筋。
10.1 板式楼梯平法施工图识读
(4)FT~HT型梯板的型号、板厚、上下部纵向 钢筋及分布钢筋等内容由设计者在平法施工图中 注明。FT~HT型平台上部横向钢筋及外伸长度 在平面图中原位标注。
10.1 板式楼梯平法施工图识读
3.ATa、ATb型板式楼梯的特征
(1)ATa、ATb型为带滑动支座的板式楼梯,梯 板全部由踏步段构成,其支承方式为梯板高端均 支承在梯梁上,ATa型梯板低端带滑动支座支承 在梯梁上,ATb型梯板低端带滑动支座支撑在梯 梁的跳板上。

板式楼梯标准构造详图的识读

板式楼梯标准构造详图的识读
4.上部纵筋有条件时可直接 伸入平台板内锚固,从支座 内边算起总锚固长度不小于 La
七、板式楼梯的钢筋构造 • 2、BT型梯板的钢筋构造
下部 纵筋在平直段处 直接弯折,深入 支座≥5d,且至少
伸过支座 中线
七、板式楼梯的钢筋构造
• 2、BT型梯板的钢筋构造
钢筋构造解读
梯上 梁部
纵 筋
1.下部纵筋在平直段处直接
纵 筋

分布 筋
纵 筋
固构造同表AT型梯板6.上部 纵筋有条件时可直接伸入平 台板内锚固,从支座内边算 起总锚固长度不小于La
七、板式楼梯的钢筋构造 • 3、AT型梯板的钢筋构造与BT型梯板的钢筋构造的对比
AT型
梯 梁
BT型




下板


梯 板

部分
纵布 筋筋
部布
纵筋


梯部
下板 梯部 分
纵 筋
弯折,伸入支座(低端梯梁
、高端梯梁)≥5d且至少伸
过支座中线2.高端梯梁处上
部纵筋的构造同上表AT3.低
端梯梁处上部纵筋的延伸长
度≥Ln/4,且伸入踏步段 ≥20d4.低端梯梁处上部纵筋
在平直段处断开通过,各自
上 伸入一个锚固长度La5.低端
梯板 部 梯梁处上部纵筋在支座的锚
上 部

梯板
下 部
分布 筋
谢谢观赏
七长度 为净跨的1/4
下部纵筋深入 支座
七、板式楼梯的钢筋构造
• 1、AT型梯板的钢筋构造
钢筋构造解读
1.下部纵筋伸入支座(低端 梯梁、高端梯梁)≥5d且至 少伸过支座中线
2.上部纵筋的延伸长度为净 跨的1/43.

电子社混凝土结构平法施工图识读教学课件7楼梯全

电子社混凝土结构平法施工图识读教学课件7楼梯全
图集中只介绍了现浇钢筋混凝土板式 楼梯的相关内容和要求,而对于楼梯中的 梯梁、平台板和梯柱等构件,按照平法的 相关制图规则执行即可。
7
案例应用
认识板式楼梯平法施工图
8
图示为板式楼梯(BT型)平法施工图平面 注写方式示例。
通过学习本节内容,能够读懂图纸所表达 的图形语言含义及平面注写的数字和符号的含 义,最终达到识读板式楼梯平法施工图的目的。
58
1.楼梯平面图注写内容
楼梯平面布置图注写内容包括楼梯间的平 面尺寸、楼层结构标高、层间平台结构标高、 楼梯上下方向、梯板的平面几何尺寸、梯板类 型及编号、平台板配筋、梯梁及梯柱配筋等。
59
2.楼梯剖面图注写内容
楼梯剖面图注写内容包括梯板集中标注、 梯梁及梯柱编号、梯板水平及竖向尺寸、楼层 结构标高、层间平台结构标高等。

框架结构、剪力墙、砌体结 构中的框架部分
不参与 不参与
22
AT、BT型板式楼梯截面形状与支座位置示意
23
CT、DT型板式楼梯截面形状与支座位置示意
24
2.AT~ET型板式楼梯的特征
AT~ET型板式楼梯具备以下特征: (1)AT~ET每个代号代表一段带上、下支 座的梯板:
梯板的主体为踏步段,除踏步段之外,梯 板可包括低端平板或高端平板。
71
(2)外围标注的内容 ①楼梯间的平面尺寸开间为3600mm,进深
为6900mm; ②楼层平台结构标高为5.370m,层间平台结
构标高为3.570m; ③梯板的平面几何尺寸梯段宽1600mm,楼
梯段的水平投影长度为3080mm,楼层和层间平台 净宽均为1785mm;
72
④梯井宽150mm,墙厚250mm及楼梯的上、 下方向箭头。

楼梯平法施工图的表示方法

楼梯平法施工图的表示方法
(一)集中标注 1.梯板类型代号与序号,如ATc1。 2.梯板厚度,注写为h=xxx:当带平板的厚度与与 梯段的厚度不同时,可在梯段板厚度后面括号里 以字母P打头注写平板厚度。 3.踏步段总高度和踏步级数,之间以“/”分隔。 4.梯板支座上部纵筋,下部纵筋,之间以“;” 分隔。 5.楼板分布筋,以“F”打头注写具体数值。
任务1 楼梯施工图的表示方法
三、剖面注写方式
(二)剖面图注写内容包括集中标注、梯柱、梯梁编号、梯板水平及竖向尺寸、楼 层结构标高、层间结构标高。当为单向板时,分布筋可不必注写,而在图中统一注明。 图6-1为AT板截面形状与支座位置图。
图6-1 AT型板截面形状与支座位置图
任务1 楼梯施工图的表示方法
一、 AT型和ATc型楼梯的特 征
2.ATc型楼梯
(1)梯板全部由踏步段构成,其支承 方式为梯板两端均支承在梯梁上。 (2)楼梯休息平台与主体结构可连接, 也可脱开。 (3)梯板厚度应按计算确定,且不宜 小于140;梯板采用双层配筋。 (4)平台板按双层双向配筋。
任务1 楼梯施工图的表示方法
二、平面注写方式
项目六 楼梯施工图平法识读
任务1 楼梯施工图的表示方法
任务1 楼梯施工图的表示方法
楼梯施工图 表示方法
平面注写 剖面注写 列表注写
楼梯平法施工图由楼梯的平法施工图和标准构造详图两大部分组成。
任务1 楼梯施工图的表示方法
一、 AT型由踏步段构成
任务1 楼梯施工图的表示方法
【例6-1】解释下列楼梯集中标注
ATc1 h=120 1800/12
10@200; 10@150
梯板名为1号ATc楼梯, 板厚120mm
踏步段总高度1800, 踏踏步级数12级

建筑构造与识图—详图识图

建筑构造与识图—详图识图
外墙身详图
外墙身详图:建筑物外墙身剖面详图,是建筑剖面部位的高度,地面、楼面、屋面 的构造做法,外墙与室内外地坪、楼面与屋面的连接关系,门窗洞口与墙身 的关系,墙体的勒脚、散水、窗台、檐口等一些细部尺寸、材料、做法等内 容。
常用比例:1:20
5.13详图的识读
楼梯详图
楼梯详图:主要表示楼梯的类型、结构形式、各部位 尺寸及装修做法,是楼梯施工的依据。
图纸包括:各层平面图、剖面图、踏步栏杆详图。 平面、剖面比例一致。常用1:50
详图识读
学习目标: 掌握建筑详图等的图示内容、图示方法 和识读方法。

5.13详图的识读
建筑详图
详图:在实际中对建筑物的一些节点及建筑构配件的形状、材料、尺寸、做法等用较大的 比例绘制的图样。
详图常用比例:1:10 1:20
常用的建筑详图:外墙身详图、楼梯间详图、卫生间详图、门窗详图、雨棚详图等。

建筑详图 楼梯详图识读

建筑详图 楼梯详图识读
楼梯平面图识读
课后小结
01 楼梯详图的作用 02 楼梯的组成 03 楼梯平面图的识读
楼梯平面图识读
目录 CONTENTS
楼梯详图的作用 楼梯的组成 楼梯平面图的识读
楼3.楼梯各部位尺寸 4.楼梯细部构造做法
楼梯主要包括以下几部分:
1.楼梯段 2.楼梯梁 3.休息平台 4.栏杆和扶手
楼梯主要包括以下几部分:
1.楼梯段 2.楼梯梁 3.休息平台 4.栏杆和扶手
楼梯主要包括以下几部分:
1.楼梯段 2.楼梯梁 3.休息平台 4.栏杆和扶手
楼梯主要包括以下几部分:
1.楼梯段 2.楼梯梁 3.休息平台 4.栏杆和扶手
楼梯详图主要包括:
1.楼梯平面图
2.楼梯剖面图
3.踏步、栏杆节点详图
楼梯平面图识读
楼梯平面图识读
围护结构
定位轴线
楼梯平面图识读
梯段进深尺寸
起步定位尺寸 定位轴线 间尺寸
墙厚及梯段宽 度尺寸
三、楼梯详图识读
楼梯平面图识读
三、楼梯详图识读
楼梯平面图识读
三、楼梯详图识读
楼梯平面图识读
三、楼梯详图识读
楼梯平面图识读
三、楼梯详图识读
楼梯平面图识读
休息平 台标高
楼层标高
楼梯井
三、楼梯详图识读
楼梯平面图识读
二层休息平 台上的屋面
三、楼梯详图识读

建筑施工图的识读

建筑施工图的识读
200 300
0
100
Y
B
0 Y
测量坐标定位法
建筑坐标定位法
总平面图的图示内容
1.新建建筑物所处的地形。 2.新建建筑物的位置。 3.新建建筑物的室内外标高。 4.相邻原有建筑物、拆除建筑物的位置或范围。 5.附近的地形、地物等。 6.指北针或风向频率玫瑰图。 7.绿化规划和管道布置。 8. 道路(或铁路)和明沟等的起点、变坡点、转折点、 终点的标高与坡向箭头。
1
2
平面图
3
1:100
120 250
1130
建筑平面图上标注的尺寸均为未经装饰的结构表面尺寸。
建筑占地面积为首层外墙外边线所包围的面积。 使用面积是指建筑物各层平面布置中可直接为生产或生
活使用的净面积总和。 建筑面积是指各层建筑外墙结构的外围水平面积之和。
包括使用面积、辅助面积和结构面积。
内部尺寸 尺寸 外部尺寸 说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设 备(如厕所、盥洗室等)的大小位置。
9.详图索引符号;
10.施工说明等。
(1)底层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的位 置、尺寸以外,还要图示与本建筑有关的台阶、散水、花池 及垃圾箱等的水平外形图。 (2)二层或二层以上楼层平面图
不但要图示本层的房间布置及墙、柱、门窗等构配件的 位置、尺寸以外,还要图示下面一层的雨篷、窗楣等构件水 平外形图。 (3)屋顶平面图
标准图集——建筑施工图中“建筑详图”采用国家和 地方制定的标准详图做法,并将做法汇总成册的图样。
三、建筑总平面图
内容和用途
内容: 建筑总平面图是采用俯视投影的图示方 法,绘制新建房屋所在基地范围内的地形、地 貌、道路、建筑物、构筑物等的水平投影图。 用途:建筑总平面图是新建房屋定位、土方施 工以及绘制水、暖、电等管线总平面图和施工 总平面图的依据。

建筑详图识图总结

建筑详图识图总结

建筑详图识图总结建筑平面图、立面图、剖面图表达建筑的平面布置、外部形状和主要尺寸,但因反映的内容范围大,比例小,对建筑的细部构造难以表达清楚,为了满足施工要求,对建筑的细部构造用较大的比例详细地表达出来,这样的图称为建筑详图,简称详图,有时也叫做大样图。

详图的特点是比例大,反映的内容详尽。

常用的比例有1:50、1:20、1:10、1:5、1:2、1:1等一、外墙身详图外墙身详图也叫外墙大样图,是建筑剖面图的局部放大图样,表达外墙与地面、楼面、屋面的构造连接情况以及檐口、门窗顶、窗台、勒脚、防潮层、散水、明沟的尺寸、材料、做法等构造情况。

是砌墙、室内外装修、门窗安装、编制施工预算以及材料估算等的重要依据。

在多层房屋中,各层构造情况基本相同,所以,外墙身详图只画墙脚、檐口和中间部分三个节点。

为了简化作图,通常采用省略方法画,即在门窗洞口处断开。

(一)外墙身详图的内容1.墙脚:外墙墙脚主要是指一层窗台及以下部分,包括散水(或明沟)、防潮层、勒脚、一层地面、踢脚等部分的形状、大小材料及其构造情况。

2.中间部分:主要包括楼板层、门窗过梁、圈梁的形状、大小材料及其构造情况。

还应表示出楼板与外墙的关系。

3.檐口:应表示出屋顶、檐口、女儿墙、屋顶圈梁的形状、大小、材料及其构造情况。

墙身大样图一般用1:20的比例绘制,由于比例较大,各部分的构造如结构层、面层的构造均应详细表达出来,并画出相应的图例符号。

(二)外墙身详图的识读1.了解墙身详图的图名和比例。

2.了解墙脚构造。

3.了解中间节点4.了解檐口部位如右图所示,表示飘窗处墙体的详细做法。

与墙身大样图(一)基本相同。

而该详图主要表示客厅飘窗的做法,窗内护窗栏杆的做法。

墙身大样图的图线选择可参照下图所示--建筑详图图线宽度选用示例。

二、楼梯详图楼梯是垂直交通工具,最常用的是钢筋混凝土楼梯。

楼梯由楼梯段、休息平台(包括平台板和梁)和栏杆(或栏板)等组成。

楼梯按形式分有:单跑楼梯、双跑楼梯、三跑楼梯、转折楼梯、弧形楼梯、螺旋楼梯等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目前多采用预制或现浇钢筋混凝土楼梯。

楼梯由梯段(包括踏步和斜梁)、平台(包括平台板和平台梁)和栏板(或栏杆)等部分组成。

楼梯的构造比较复杂,一般需另画详图,以表示楼梯的类型、结构形式、各部位尺寸及装修做法,是楼梯施工放样的主要依据。

楼梯详图反映了楼梯的布置形式、结构形式以及踏步、栏杆扶手、防滑条等详细构造、尺寸和装修做法。

楼梯详图楼梯平面图、楼梯剖面图以及踏步、栏杆扶手、防滑条的构造详图。

一、楼梯平面图
(一)形成
楼梯平面图是运用水平剖视图方法绘制的,楼梯平面图是楼梯某位置上的一个水平剖面图。

剖切位置与建筑平面图的剖切位置相同(其剖切位置设在休息平台略低一点处,剖切后向下所作的投影)。

楼梯平面图主要反映楼梯的外观、结构形式、楼梯中的平面尺寸及楼层和休息平台的标高等。

*原则上有几层,需绘制几层平面图,除首层和顶层平面图外,若中间各层楼梯做法完全相同,可作出标准层楼梯平面图。

在一般情况下,楼梯平面图应绘制三张,即楼梯底层平面图、中间层平面图和顶层平面图。

如图60所示
(二)表达内容:
1、楼梯平面图中应标注的尺寸有:楼梯间的开间与进深尺寸、休息平台尺寸、楼梯段与楼梯井尺寸、楼梯栏杆扶手的位置尺寸以及楼梯间的楼地面和休息平台的面标高尺寸和上下楼梯的步级数,并标注定位轴线。

2、节点详图应标注详图索引符号,在底层楼梯平面图中应标出楼梯剖面图的剖切位置符号和剖视方向。

3、书写楼梯平面图的名称和绘图比例。
